原理图符号显示模式

Altium Designer Altium Designer
Starting in version: 18 Up to Current

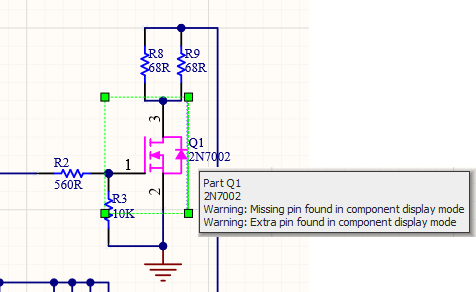

Alternate1模式的引脚名称必须与Normal模式相同,否则您将收到元件显示模式下发现Missing引脚和/或元件显示模式下发现Extra引脚的警告。

解决方案

使用Normal或Alternate1模式生成的网络列表需要完全相同。
对于Protel Netlist 2和其他网络列表格式,PinName也保存在网络列表中。请参阅以下图像:


rtaImage (1).jpg

解决方案建议

当为元件定义了备用图形模式且发生任意以下情况时,通常会发生此项违规:

  • 显示中添加了Normal显示模式下未指定的额外引脚,或者

  • 所用引脚与Normal显示模式下指定的引脚具有不同Designator和/或Name。

图形显示模式之间的引脚不仅数量必须完全相同,而且其Designator和Name也必须完全相同。请通过打开包含该元件的原理图库,对此进行检查。然后,选中Mode下拉按钮以切换到其他模式。(此视图默认不启用。可通过View ► Toolbars ► Mode启用此功能)。然后,检查引脚分配(以及引脚数量),以确保每个引脚均具有相同Name和Designator。

如需了解更多信息,请单击以下链接:
https://www.altium.com/documentation/altium-designer/workspacemanager-err-extrapinfoundincomponentdisplaymodeextra-pin-found-in-component-display-mode-ad

https://www.altium.com/documentation/altium-designer/workspacemanager-err-missingpinfoundincomponentdisplaymodemissing-pin-found-in-component-display-mode-ad
