知识库:连接器扇出区域中的走线宽度自动缩减

Altium Designer Altium Designer
在大型通孔连接器下方布线时,电路板的首选布线宽度可能过大,无法从连接器焊盘与过孔之间穿过。虽然可以手动减小各段走线的宽度,但这种方法难以维护,也无法提供一致的规则化控制。将 Room 与线宽约束规则结合使用,可让 Altium Designer 仅在指定的 PCB 区域(例如连接器扇出区域)内自动采用较窄的走线宽度,同时在电路板的其他区域保持首选布线宽度。这种方法可确保布线行为的一致性,还可配合布线缩颈规则使用,在需要时校验缩窄走线的长度。

解决方案详情

狭窄的连接器扇出区域需要减小线宽

某设计需要在一个 144 引脚通孔连接器下方布线。该 PCB 的首选布线宽度为 8 mil,但连接器扇出区域只能容纳 6 mil 宽的走线。虽然可以手动减小各个走线段的宽度,但这种方法耗时、难以维护,也无法确保连接器区域内的所有布线始终符合所需的线宽约束。

通过线宽规则控制布线行为

Altium Designer 根据当前生效的线宽约束规则应用布线宽度。如果没有更具体的规则,布线将使用适用的全局约束或特定网络约束所定义的线宽。 虽然交互式布线在某些情况下可以自动缩窄走线,但手动缩窄走线段并不会建立持久有效的设计规则,也无法保证整个设计中的布线行为一致。 通过定义专用布线区域并为其指定特定的线宽约束规则,即可在需要的位置自动、一致地应用较窄的布线宽度。

使用特定 Room 的线宽约束规则

创建一个覆盖连接器扇出区域的 Room,并定义一条针对该 Room 内布线的线宽约束规则。

在规则作用范围中使用以下查询:WithinRoom('Neck Down')

这样,当布线位于所定义的区域内时,Altium Designer 就会自动应用较窄的线宽,而 Room 外部的布线不受影响。

配置并应用布线规则

  1. 打开 PCB 文档。
  2. 在通孔连接器下方的区域放置一个 Room。
  3. 调整 Room 的大小,使其覆盖预期的布线区域。
  4. 为 Room 指定一个有意义的名称,例如:Neck Down
  5. 选择 Design » Rules。
  6. 导航至 Routing » Width。
  7. 新建一条线宽约束规则。
  8. 在规则作用范围中输入:WithinRoom('Neck Down')
  9. 为该 Room 定义所需的布线宽度。
  10. 确保此 Room 专用线宽规则的优先级高于可能同样适用于这些网络的任何范围更广的线宽规则。
  11. 应用该规则,并在 Room 内进行新的布线。
  12. 如有必要,重新布线或修改现有布线,使设计符合新的线宽约束规则。
  13. 确认 Room 内的走线使用较窄的线宽,而 Room 外的布线仍使用电路板的标准线宽。
  14. 选择 Room 内的走线段,并在“属性”面板中查看所应用的线宽。
  15. 根据需要运行设计规则检查(DRC)。

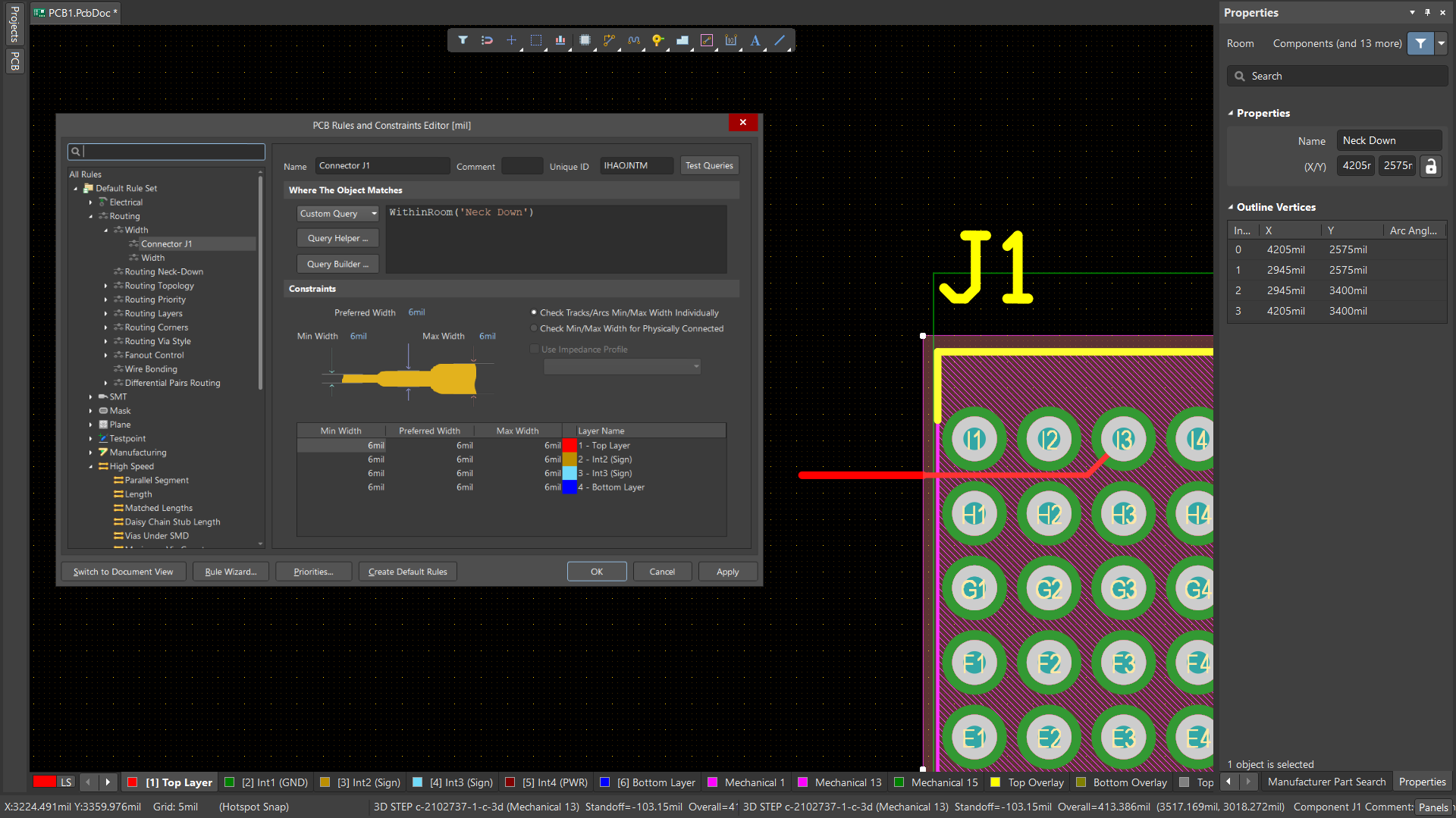

    Altium Designer PCB Rules and Constraints Editor showing width rule “Connector J1” with query WithinRoom('Neck Down'); preferred, minimum, and maximum trace widths are all set to 6 mil, alongside a PCB view of connector J1.

补充说明

使用 Room 查询函数

  • WithinRoom('Neck Down'): 针对位于指定 Room 内的布线对象。在连接器下方创建受控的缩颈区域时,通常首选此选项。
  • TouchesRoom('Neck Down'): 针对与 Room 边界相交或接触的对象。当需要控制布线进入或离开 Room 时的行为,此选项会很有用。

与布线缩颈规则的关系

本文重点介绍如何使用 Room 和线宽约束规则来定义应应用较窄布线宽度的区域。 Altium Designer 还提供了布线缩颈规则,其用途有所不同。布线缩颈规则可用于定义和验证布线宽度小于适用线宽约束规则中所定义的首选线宽时,所允许的最大布线长度。

在许多设计中,可以结合使用这些功能:

  • 基于 Room 的线宽约束规则用于定义连接器下方的缩颈区域。
  • 布线缩颈规则用于验证减小线宽后的布线总长度是否保持在可接受的范围内。

设计注意事项

  • 如果布线宽度应根据 PCB 上的位置而不是所属网络发生变化,请使用基于 Room 的线宽规则。
  • 确保 Room 专用线宽规则的优先级高于范围更广的布线宽度规则。
  • 对于大多数连接器扇出布线应用,建议使用 WithinRoom()。
  • 当需要在 Room 边界处控制布线行为时,请使用 TouchesRoom()。
  • 如果出于信号完整性或制造方面的原因,必须限制减小线宽后的布线长度,建议在使用基于 Room 的线宽规则的同时,使用布线缩颈规则。
