CircuitMaker의 PCB 편집기 UI에만 해당하는 출력 탭 명령어

출력 탭

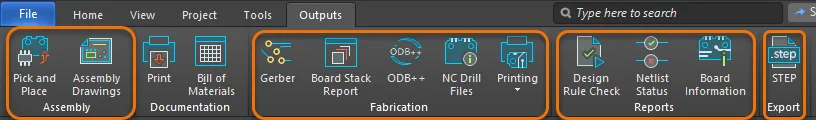

아래에는 Outputs 탭에서 PCB 문서에만 해당하는 영역과 명령(아래 이미지에서 강조 표시됨)을 설명합니다.

조립

조립 영역에는 Pick and Place Setup dialog를 여는 명령과 조립 도면 인쇄를 구성하는 명령이 포함됩니다.

제작

제작 영역에는 Gerber, ODB++ 및 NC Drill Files 같은 제작 출력과 관련된 명령은 물론, 드릴 도면과 드릴 가이드도 포함됩니다.

보고서

보고서 영역에는 Design Rule Checker dialog를 여는 명령, Net Status Report에 액세스하는 명령, 그리고 PCB Information dialog를 여는 명령이 포함됩니다.

내보내기

내보내기 영역에는 STEP 명령이 포함되며, 이를 통해 보드를 .STEP file로 내보낼 수 있습니다.
