Wysokość

Rule category: Rozmieszczenie

Rule classification: Jednoargumentowa

Podsumowanie

Ta reguła definiuje ograniczenia wysokości dla komponentów umieszczonych w projekcie.

Ograniczenia

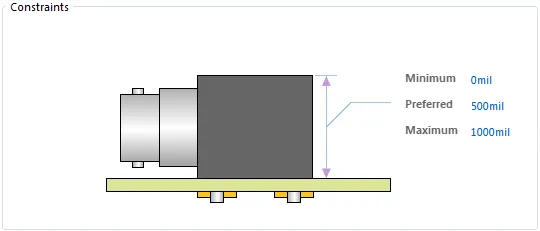

Domyślne ograniczenia dla reguły Wysokość.

• Minimum – wartość minimalnej dopuszczalnej wysokości komponentu.
• Preferred – wartość preferowanej wysokości komponentu.
• Maximum – wartość maksymalnej dopuszczalnej wysokości komponentu.

Jak rozstrzygane są konflikty zduplikowanych reguł

Wszystkie reguły są rozstrzygane na podstawie ustawienia priorytetu. System przechodzi przez reguły od najwyższego do najniższego priorytetu i wybiera pierwszą, której zakres pasuje do sprawdzanego obiektu (obiektów).

Zastosowanie reguły

Ustawienie Preferred jest respektowane podczas wyświetlania płytki w 3D. Ustawienia Minimum i Maximum są respektowane przez Online DRC oraz Batch DRC.

Uwagi

1. Właściwość wysokości komponentu jest definiowana w powiązanym z nim oknie dialogowym właściwości.
2. Alternatywnie wysokość jest pobierana z najwyższego obiektu bryły 3D dołączonego do footprintu komponentu.
