Repozytoria

Parent page: Panele danych EDesign

Panel Vaults zapewnia dostęp do komponentów i danych hostowanych w Altium Content Vault.

Podsumowanie

Panel Vaults stanowi bezpośredni interfejs pomiędzy CircuitStudio a Altium Content Vault – chmurowym repozytorium aktualnych danych komponentów zarządzanych cyklem życia, tworzonych i utrzymywanych przez Altium.

Z poziomu panelu Vaults możesz uzyskać dostęp do szerokiej gamy komponentów z vaulta oraz ich szczegółów, w tym cennych danych projektowych oraz informacji o cenach i dostawcach części. Komponenty można wstawiać z panelu Vaults bezpośrednio do projektów.

Dostęp do panelu

Aby otworzyć panel Vault, wybierz File » Vault Explorer z menu głównego.

Łączenie z Content Vault

Jeśli połączenie z Content Vault nie zostało jeszcze nawiązane, panel Vaults wyświetli w lewym górnym rogu status „Not Connected”. Aby skonfigurować połączenie z vaultem, kliknij łącze Not Connected (lub powiązany przycisk menu

) i wybierz Vault Administration z listy rozwijanej.

Użyj kontrolek zarządzania Vault, aby połączyć się z Content Vault i odświeżyć zawartość panelu.

Spowoduje to otwarcie strony Data Management – Vaults w oknie dialogowym Preferences. Kliknij przycisk

, aby nawiązać połączenie z Altium Content Vault – kliknij OK lub Apply, aby zapewnić ponowne łączenie z Vault przy każdym uruchomieniu CircuitStudio.

Połączenie z Content Vault konfiguruje się na stronie Preferences - Vaults, do której można też przejść z przycisku File » System Preferences.

Nawigacja po Vault

Po wypełnieniu danymi komponentów z Content Vault panel Vaults udostępnia po lewej stronie obszar nawigacji w postaci drzewa folderów, a po prawej listę elementów komponentów w wybranym folderze.

Podstawowa zawartość panelu Vaults: drzewo Vault Folder po lewej i lista Folder Items po prawej – dolna sekcja Item Details jest zamknięta.

Hierarchia folderów Vault jest na wysokim poziomie pogrupowana jako Components (konkretne części producentów ułożone w podfolderach nazwanych nazwą producenta) oraz Components - Generic (standardowe zestawy rezystorów i kondensatorów bez wskazania konkretnego producenta).

Zawartość Vault można przeglądać na kilka sposobów:

• Klikając folder, którego zawartość chcesz przejrzeć.
• Korzystając z paska adresu u góry panelu. Pasek adresu odzwierciedla aktualnie przeglądany folder wraz ze ścieżką hierarchiczną do tego folderu. Kliknij dowolny element ścieżki, aby przejść bezpośrednio do tego folderu i ustawić go jako aktualnie przeglądany. Alternatywnie kliknij ikonę w ścieżce, aby wyświetlić menu możliwych folderów nawigacji. Wybranie folderu w tym menu przeniesie do niego i ustawi go jako aktualnie przeglądany. Pasek adresu zostanie odpowiednio zaktualizowany.
• Korzystając z funkcji wyszukiwania w vault. Wystarczy wpisać słowo kluczowe na podstawie komentarza lub opisu elementu i nacisnąć Enter albo kliknąć ikonę lupy. Podczas wpisywania pojawi się predykcyjna lista możliwych wpisów – kliknij pozycję, aby użyć jej jako podstawy wyszukiwania. Zostanie przeszukany cały vault, a wyniki wyszukiwania zostaną wyświetlone jako pasujące elementy.

Szczegółowość wyświetlania panelu

Aby skonfigurować ilość szczegółów wyświetlanych w panelu Vaults , użyj ikon znajdujących się po prawej stronie paska adresu.

– Kliknij, aby ukryć/wyświetlić obszar nawigacji Vault Folders panelu.

– Kliknij, aby ukryć/wyświetlić obszary Item Details panelu.

Elementy Vault

Elementy komponentów przechowywane w Content Vault są zazwyczaj złożone z elementów podrzędnych, tj. symboli i footprintów. Wszystkie elementy są w rzeczywistości przechowywane jako seria rewizji (Revisions), aby wspierać potrzebę aktualizacji w czasie, więc za każdym razem, gdy komponent jest aktualizowany przez Altium, dodawana jest nowa rewizja (w nowym podfolderze). Aktualizacje mogą być drobne (dodanie nowego parametru) lub znaczące (zmiana specyfikacji), ale będą wskazywane jako sekwencja ponumerowanych rewizji.

Każda rewizja komponentu wymieniona w Vault reprezentuje ujednoliconą część (podobnie jak w lokalnej bibliotece Integrated Library), a zatem składa się z rewizji elementów symbolu i footprintu. One również znajdują się w Vault i można je przejrzeć, włączając obszar Item Details panelu (

) w trybie Preview.

Nawigowanie po elementach komponentów Vault przy włączonym podglądzie elementu (Item Preview) pokazuje elementy składowe tworzące wybrany komponent.

Wstawianie elementu komponentu

Wstawianie komponentów z Component Vault jest obsługiwane przez panel Vaults za pomocą polecenia Place Component oraz możliwość przeciągnięcia i upuszczenia rewizji komponentu na aktywny dokument schematu,

Po prostu przeglądaj Content Vault w poszukiwaniu wymaganego elementu do wstawienia, a następnie zaznacz i przeciągnij część na schemat CircuitStudio lub kliknij prawym przyciskiem myszy element komponentu i wybierz Place [component name] z menu kontekstowego. W obu przypadkach symbol komponentu zostanie dołączony do kursora, aby można go było umieścić w odpowiednim miejscu na schemacie.

Umieść komponent w projekcie, przeciągając rewizję na schemat lub używając Place xxx z menu po kliknięciu prawym przyciskiem myszy.

Wyszukiwanie komponentów

Poza samym przeglądaniem zawartości vault w celu znalezienia tego, czego potrzebujesz, panel Vaults umożliwia także wskazanie konkretnych komponentów dzięki rozbudowanym funkcjom wyszukiwania i filtrowania.

Aby wykonać wyszukiwanie w Vault, wpisz ciąg wyszukiwania w polu Search w prawym górnym rogu panelu i naciśnij Enter lub kliknij przycisk Search (

). Wyniki wyszukiwania mogą początkowo oferować zakres folderów zawartości do wyboru, z których każdy zawiera „trafienia” z wyszukiwania – wybierz interesujący folder (np. reprezentujący producenta) lub po prostu wybierz folder All, aby uwzględnić wszystkie wyniki wyszukiwania.

Obszar listy elementów komponentów w panelu zostanie wypełniony wynikami wyszukiwania (wierszami), a wszystkie dostępne parametry elementów (Description, Comment, Part Reference itd.) zostaną ułożone w kolumnach.  Panel Vaults oferuje wiele różnych sposobów filtrowania i porządkowania wyników wyszukiwania, które pomagają znaleźć dokładnie te komponenty, których potrzebujesz.

Korzystanie z panelu filtrów

Panel filtrów jest szczególnie przydatny, gdy wyszukiwanie zwraca dużą liczbę wyników zawierających rozbudowaną listę parametrów (i odpowiadających im kolumn).

Kliknij przycisk

, aby otworzyć panel. Panel filtrów zawiera pełną listę parametrów oraz ich możliwe wartości dla wszystkich elementów komponentów zwróconych przez wyszukiwanie.

Można ich użyć do filtrowania wyświetlanych wyników tak, aby pokazać tylko komponenty spełniające wymagane opcje parametrów. W sekwencji zastosowanych ustawień filtrów pokazanej poniżej wyniki wyszukiwania RS485 są stopniowo filtrowane, aby wyświetlić komponenty spełniające określony zakres parametrów – producent, Fmax, zakres temperatur, full/half duplex, obudowa itd.

W powyższym przykładzie wyniki wyszukiwania zostały przefiltrowane do pojedynczego wyniku, który dokładnie odpowiada wymaganym parametrom dla układu transceivera RS485, jak pokazano poniżej. Kliknij nazwę elementu (wyświetlaną jako hiperłącze), aby zobaczyć rewizje tego elementu komponentu oraz jego podsumowanie podglądu (dolny obszar panelu).

Filtrowanie na podstawie kolumn

Alternatywną metodą filtrowania wyników wyszukiwania jest skonfigurowanie kolumn parametrów i zastosowanie filtrowania kolumnowego.

Jak wspomniano powyżej, wyszukiwanie może spowodować wyświetlenie dużej liczby kolumn. Aby włączyć lub wyłączyć wyświetlanie konkretnej kolumny, kliknij przycisk sterowania kolumnami

 i wyłącz kolumny, których nie chcesz widzieć, jak pokazano poniżej.

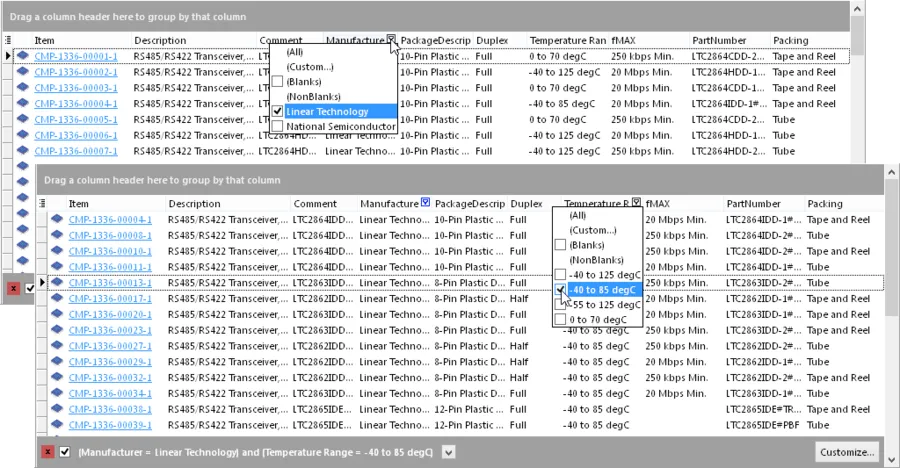

Wyniki wyszukiwania można dodatkowo filtrować według zawartości każdej kolumny. Aby zastosować filtr do kolumny, najedź kursorem na nagłówek kolumny, aby wyświetlić małą ikonę lejka (filtra), następnie kliknij ikonę i wybierz parametr, jak pokazano na przykładowych obrazach poniżej. Lista wyników wyszukiwania będzie wtedy zawierać tylko te elementy komponentów, które mają tę wartość.

W ten sposób listę można stopniowo filtrować, aby pokazać komponenty odpowiadające wymaganiom specyfikacji.

Zwróć uwagę, że w dolnym pasku obszaru wyświetlane jest złożone zapytanie filtra. Reprezentuje ono filtry kolumn, które są aktualnie aktywne, i można je przeglądać oraz edytować, klikając przycisk

, aby otworzyć okno dialogowe Filter Builder .

Grupowanie wyników

Aby uzyskać bardziej informacyjny – i łatwiejszy do przeglądania – widok listy wyników wyszukiwania, jej wpisy można uporządkować tak, aby pokazywały hierarchię wyłącznie tych parametrów elementu, które Cię interesują. Realizuje się to przez grupowanie wyników wyszukiwania na podstawie nagłówków kolumn (parametrów elementu).

Aby to zrobić, po prostu przeciągnij i upuść nagłówek kolumny na tekst Drag a column header here to group by that column (na górnym pasku obszaru panelu). Wpisy na liście elementów komponentów zostaną wtedy pogrupowane według tego nagłówka kolumny, a dodatkowe dane będą widoczne po rozwinięciu wpisu ikoną +. Na górny pasek można przeciągać kolejne nagłówki kolumn, aby utworzyć głębszą hierarchię szczegółowych informacji o parametrach.

W pokazanym poniżej przykładzie nagłówek Description został przeciągnięty na pasek, a następnie nagłówek Comment. W rezultacie wszystkie komponenty o określonym opisie (Description) zostaną zgrupowane razem. W obrębie tej grupy elementy są dodatkowo grupowane według Comment (zwykle unikalnego identyfikatora).

Alternatywnie, funkcję grupowania można wykorzystać po prostu do zebrania elementów komponentów od każdego producenta – jak pokazano poniżej.

Szczegóły elementu Vault

Dla każdej rewizji elementu w vault, panel Vaults umożliwia przeglądanie – tam, gdzie ma to zastosowanie – różnych aspektów tej rewizji. Odbywa się to przy użyciu jednego lub wielu widoków dla danej rewizji. Na najwyższym poziomie tej funkcji przeglądania znajduje się widok Summary. Stąd, w zależności od typu przeglądanego elementu, możesz przełączyć się na inny widok, aby sprawdzić, gdzie dana rewizja tego elementu jest używana (Where-Used), jego elementy podrzędne (Children lub Preview), jego bieżący stan (Lifecycle) oraz – w przypadku Component Item – informacje o łańcuchu dostaw (Supply Chain).

Przeglądaj różne aspekty rewizji elementu, korzystając z powiązanych z nią widoków.

Menu po kliknięciu prawym przyciskiem myszy

W panelu dostępne są różne polecenia z menu kontekstowych wywoływanych prawym przyciskiem myszy. Dokładna lista poleceń zależy ostatecznie od obszaru panelu, w którym klikniesz prawym przyciskiem, oraz od obiektu aktualnie znajdującego się w fokusie w tym obszarze. Poniższe sekcje opisują dostępne polecenia.

Polecenia dla obszaru folderów Vault

• Expand Subtree – użyj tego polecenia, aby w pełni rozwinąć aktualnie wybrany folder oraz wszystkie jego podfoldery.
• Expand All – użyj tego polecenia, aby w pełni rozwinąć wszystkie foldery w strukturze folderów vault.
• Collapse All – użyj tego polecenia, aby w pełni zwinąć wszystkie foldery w strukturze folderów vault.
• Refresh Vault – użyj tego polecenia, aby odświeżyć połączenie z aktualnie przeglądanym vault.
• Properties – użyj tego polecenia, aby otworzyć okno dialogowe Edit Folder, z którego można wyświetlać i modyfikować powiązane właściwości aktualnie wybranego folderu.

Polecenia dla obszaru elementów

• Place Item-Revision – użyj tego polecenia, aby wstawić instancję aktualnie wybranej rewizji elementu (Item-Revision), o ile takie wstawianie jest obsługiwane. Na przykład wstawienie rewizji Component Item lub Managed Sheet Item na aktywny arkusz schematu. Symbol komponentu lub symbol zarządzanego arkusza pojawi się „przyklejony” do kursora, gotowy do umieszczenia.
• Full Item History – użyj tego polecenia, aby uzyskać dostęp do szczegółowego widoku aktualnie wybranego elementu, otwieranego jako nowa karta w Altium Designer. Widok Item View zapewnia bardzo szczegółowy podgląd historii rewizji i cyklu życia (Lifecycle) konkretnego elementu, a także pokazuje wszystkie elementy składowe, z których ten element się składa. Widok zawiera również oś czasu (Timeline). Użyj osi czasu, aby sprawdzić dokładny czas i datę każdej zmiany wprowadzonej na poziomie rewizji lub stanu cyklu życia tego elementu oraz kto tej zmiany dokonał.
• Properties – użyj tego polecenia, aby otworzyć okno dialogowe Item Properties. Tutaj możesz wyświetlić właściwości aktualnie wybranego elementu. Jeśli dla tego elementu nie wydano jeszcze żadnych rewizji, właściwości można modyfikować.

Polecenia dla widoku Lifecycle

• Place Revision – użyj tego polecenia, aby wstawić instancję aktualnie wybranej rewizji elementu, o ile takie wstawianie jest obsługiwane. Na przykład wstawienie rewizji Component Item lub Managed Sheet Item na aktywny arkusz schematu. Symbol komponentu lub symbol zarządzanego arkusza pojawi się „przyklejony” do kursora, gotowy do umieszczenia.
• View Revision Properties – użyj tego polecenia, aby otworzyć okno dialogowe Properties for Item Revision, które zawiera listę właściwości powiązanych z nadrzędnym elementem (parent Item) oraz wybraną rewizją. Wymienione są także inne właściwości, takie jak parametry dla Component Item lub nadrzędny projekt i konfiguracja dla wydanego elementu projektu płytki (released board design Item).
