Configuração e Opções

Updated: June 16, 2026

A interface do BOM Portal oferece opções e recursos que permitem configurar o sistema para atender às suas necessidades específicas para o Managed BOM atual. Isso inclui configurar os dados de fornecedores obtidos de acordo com os requisitos da sua empresa e trabalhar com a listagem da BOM de uma maneira adequada aos seus processos.

BOM Settings

A janela BOM Settings, aberta a partir da opção BOM Settings no menu principal , permite configurar quais Fornecedores de peças e parâmetros de componentes da biblioteca estão habilitados para o Managed BOM atual, alterar como os Issues são relatados e também especificar o lote de produção, o tipo de embalagem preferido, a moeda e a região global usados para estimativas de custo, além da data proposta de conclusão da BOM.

As BOM Settings permitem a seleção independente da Currency usada para precificação de peças e da Country de onde essas estimativas são obtidas. A segunda opção atende a ofertas de preços específicas por região de fornecedores habilitados, mantendo sua moeda preferida.

Target Price

Target PriceOs dados paramétricos de permitem adicionar um valor máximo desejado de preço unitário a cada item de peça em um documento ActiveBOM document ou em um Workspace Managed BOM. Esse recurso auxilia na avaliação geral de risco da cadeia de suprimentos ao gerar um Target price missed Issue quando o Unit Price do fornecedor do item for maior que o Target Price.

O conjunto de dados Target Price está disponível em um Managed BOM se tiver sido incluído na origem da BOM, como o Projeto (com ActiveBOM) a partir do qual ela foi created from ou o arquivo de dados da BOM que foi was uploaded. Se não estiver disponível, uma coluna Target Price pode ser added manually e os parâmetros remapped; no entanto, esse processo é automatizado quando a opção Target Price está habilitada, conforme descrito abaixo.

Quando a opção Target Price em BOM Settings está habilitada:

O comando Set Target Price to Actual Price do Managed BOM fica disponível e pode ser aplicado a entradas individuais ou a todos os itens da BOM. Esse comando propaga o Unit Price atual do fornecedor de um item para a entrada Target Price do item, o que, por sua vez, significa que um aviso Target price missed será gerado se uma solução posterior de fornecedor representar um preço mais alto.
Se ainda não estiver visível no Managed BOM, os dados da coluna Target Price serão exibidos.
Se o Managed BOM não incluir dados paramétricos Target Price, eles serão criados automaticamente como entradas em branco com o tipo de dados correto (Money), e os dados da coluna serão exibidos na visualização da BOM.

Quando a opção Target Price em BOM Settings está desabilitada, as opções de comando Set Target Price to Actual Price deixam de estar disponíveis e a coluna Target Price fica oculta.

Observe que o issue Target price missed é relatado como um Warning por padrão, mas, como todas as outras verificações, seu Reporting Level pode ser alterado na guia BOM Checks da janela BOM Settings.

Order List

Selecione a guia Order List na janela BOM Settings para habilitar/desabilitar fornecedores de peças, cuja disponibilidade é determinada pelas configurações de Part Source na página Admin – Part Providers page do Workspace. A janela BOM Settings também está disponível no link Favorite Suppliers na visualização Supply Chain.

Revise as soluções de Order List compra na lista de peças da sua BOM alterando as opções de fornecedor na janela BOM Settings, acessada pela opção Favorite Suppliers ou pelo menu superior menu

Habilite/desabilite as fontes de dados de fornecedores ble Supplier data que serão usadas para soluções de compra com base na adequação e no preço das peças — as seleções padrão são aquelas marcadas na configuração do BOM Portal App. Desmarque a opção Manage Order List para excluir todas as soluções de compra de Supply Chain dos itens de linha da BOM.

Ao selecionar fornecedores na lista, observe a compatibilidade estimada (%) deles com os itens atuais da BOM, conforme mostrado na coluna Estimated BOM Coverage. Observe também que fornecedores não habilitados no Altium Parts Provider não são incluídos nesta lista.

A coluna Order List apresentada com as soluções de peças dos fornecedores será alterada automaticamente em resposta à atualização das preferências de fornecedores. O preço atual da BOM (e qualquer economia) é relatado nos blocos superiores.

As soluções de peças derivadas dos dados disponíveis dos fornecedores levarão em conta seu lote de produção (Batch Size), já que o número de peças a serem compradas impactará diretamente o preço.

Uma quantidade de produção alterada (lote de montagem de placas) resultará em um conjunto diferente de soluções de compra devido aos efeitos de MOQ (Quantidades Mínimas de Pedido) e dos pontos de desconto por volume.

Após especificar um lote de produção maior, as soluções atualizadas do fornecedor Order List representam um custo unitário significativamente menor, como também refletido no resumo principal de preços exibido acima da lista de itens da BOM (consulte Price per BOM).

Supplier Priority

A janela BOM Settings também permite atribuir níveis Priority às entradas de fornecedores, que irão classificar e determinar os provedores de peças preferenciais para todas as entradas da BOM. Um fornecedor priorizado é usado apenas quando há uma solução de compra adequada (ou “oferta”) disponível. Caso contrário, a entrada da BOM usará a melhor oferta de outros fornecedores habilitados — comportamento do modo padrão Auto. As configurações de Supplier Priority estão disponíveis na guia Order List da janela BOM Settings, que pode ser acessada pelo menu superior ou, na visualização Supply Chain, pela opção Favorite Suppliers.

As entradas de linha da BOM usarão a melhor oferta de compra (por padrão, com base no menor custo) disponível de qualquer um dos fornecedores de peças habilitados. Selecione a opção Favorite Suppliers para priorizar fornecedores na janela BOM Settings.

Especifique a prioridade de um fornecedor habilitado no menu suspenso Priority da entrada. Com a configuração padrão Auto, um fornecedor é usado apenas quando oferece a melhor oferta de compra.

O nível de prioridade de um fornecedor pode ser definido em um intervalo de 1 a 4. Mais de um fornecedor pode ser definido com o mesmo nível de prioridade. Clique em para confirmar a alteração.

Neste exemplo, o fornecedor de prioridade mais alta foi aplicado automaticamente a todas as linhas da BOM, já que cada entrada tem uma oferta válida desse fornecedor, embora não seja necessariamente a de menor preço.

Você pode selecionar a lista suspensa Order List de uma entrada para inspecionar ofertas de outros fornecedores. Aqui, há uma oferta de menor custo disponível (destacada em verde), mas o sistema respeitou a prioridade de fornecedor aplicada.

A capacidade de priorizar fornecedores de peças é particularmente útil quando:

há um acordo de Custom Pricing (veja abaixo) em vigor com um fornecedor específico e, portanto, altamente preferido.
sua organização exige o uso de fornecedores de peças aprovados sempre que possível.
um inventário local de peças é disponibilizado ao BOM Portal como um Custom Parts Provider.

O estoque interno de peças da empresa é disponibilizado como prioridade ao BOM Portal por meio de um Custom Parts Provider habilitado, proveniente de um banco de dados corporativo ou sistema empresarial (PLM, ERP etc.).

Custom Pricing

Se sua empresa tiver um acordo especial de preços de conta com um fornecedor, o BOM Portal poderá acomodar isso por meio da opção Configure Custom Prices for a Supplier na janela BOM Settings (o acesso requer privilégios de administrador). Quando configurado, os dados de preços do fornecedor usados em um Managed BOM refletirão o acordo de preços associado à conta de fornecedor da sua empresa.

Selecione a opção Configure Custom Prices for a Supplier para registrar uma conta de fornecedor no BOM Portal. Observe que o fornecedor deve estar habilitado tanto no Workspace Altium Parts Provider quanto em BOM Settings para disponibilizar os dados do fornecedor aos seus Managed BOMs

A configuração de fornecedor personalizado é definida na área Admin - Part Providers do Workspace, pois faz parte da entrada existente Altium Parts Provider. Selecione um fornecedor no menu suspenso Supplier e insira as credenciais da sua conta (ID, chave ou senha, conforme necessário).

Teste a conexão da conta do fornecedor () e, assumindo sucesso, confirme a configuração (). Os preços personalizados desse fornecedor então aparecerão em seus Managed BOMs quando peças desse fornecedor forem usadas.

Essa opção também pode ser configurada diretamente na entrada Altium Parts Provider entry na página do Workspace Admin – Part Providers. Use o link Configure Available Suppliers para acessar e gerenciar os Part Providers deste Workspace.

Consulte Admin – Part Providers para mais informações.

BOM Checks

Selecione a guia BOM Checks na janela BOM Settings para visualizar e personalizar como os Issues das linhas da BOM são relatados no documento atual. Cada tipo de verificação de validade da BOM pode ser alterado para relatar em qualquer um dos níveis disponíveis — incluindo a opção de ignorar uma verificação (No Report). Um nível de relatório atualizado e seu ícone associado serão então mostrados no documento da BOM quando o problema correspondente for encontrado.

Os Issues com itens de linha do Managed BOM são sinalizados na coluna mais à direita por ícones que correspondem a um Warning, Error ou Fatal Error. Passe o cursor sobre um ícone para ver o significado do seu status ou clique para ver mais informações.

Os problemas atuais podem ser visualizados seletivamente na guia Issues para confirmação ou correção. Consulte Detecção e Correção de Erros de BOM para obter informações sobre essa visualização.

O nível reportado de cada tipo de problema pode ser visualizado e personalizado por meio da opção BOM Settings, que abre a janela BOM Settings.

Acesse as configurações de relatório da verificação de BOM na guia BOM Checks. No exemplo mostrado aqui, os problemas Duplicate Designator e Out of Date estão atualmente sendo reportados como um Error.

Use as opções suspensas de Report Level para alterar o tipo de problema reportado conforme necessário. Observe que a configuração padrão é indicada e que a opção No Report fará com que o problema seja ignorado.

Após a confirmação com o botão , os níveis de relatório atualizados serão aplicados a todas as BOMs gerenciadas. Você pode usar a opção Reset to Default para restaurar todas as verificações às configurações padrão de Report Level.

Neste exemplo, os níveis de relatório alterados fazem com que o problema Duplicate Designator seja sinalizado como um Warning e o problema Out of Date como um Fatal Error.

Colunas da Biblioteca

Selecione a guia Columns na janela BOM Settings para adicionar qualquer um dos parâmetros disponíveis da biblioteca de componentes ou baseados em nuvem à BOM gerenciada como colunas de dados. A janela BOM Settings também está disponível a partir do link Manage Columns no menu Preferências de exibição de colunas ().

Esta lista é preenchida com todos os parâmetros disponíveis tanto da Biblioteca de Componentes quanto dos dados em nuvem obtidos para este documento BOM. Ela permite a inclusão, na sua BOM, de colunas de dados de parâmetros específicos ou personalizados do componente, conforme necessário. Depois que esses parâmetros forem ativados, a visibilidade de suas colunas relacionadas na BOM poderá ser controlada pelo menu Column display preferences.

Abra a janela BOM Settings a partir do menu para acessar a lista de parâmetros Columns.

Selecione a guia Columns e marque os parâmetros de componente que deseja ativar como colunas de dados da BOM gerenciada. Parâmetros provenientes tanto dos componentes do workspace (Library) quanto de dados online (Cloud) são incluídos para seleção — clique na seta do cabeçalho Data Source para alternar a ordem da lista.

Os parâmetros recém-ativados serão incluídos na BOM gerenciada como colunas de dados. Se necessário, reposicione uma coluna arrastando seu cabeçalho para uma nova posição.

Da mesma forma que as outras colunas, gerencie a visibilidade das colunas adicionadas a partir do menu Column display preferences (). As entradas podem ser arrastadas e soltas em um novo local para reordenar as colunas, e o link Manage Columns abre diretamente a guia Columns.

Predefinições de Pedido de Fornecedor

Related information: Economia em Pedidos de BOM

Use o menu Order List Preset de uma BOM na visualização da Cadeia de Suprimentos para alterar os critérios que determinam quais peças de fornecedor serão usadas nas entradas de Order List de compra da BOM.

Por padrão, o Order List é preenchido com a opção de menor custo disponível entre os Fornecedores habilitados, mas dentro das restrições de fatores de fornecimento de peças, como níveis de estoque e quantidades mínimas de pedido. Esse arranjo padrão é considerado uma lista de aquisição Single Order, na qual as entradas da BOM incluem uma única solução de fornecedor, em contraste com uma lista Split Order, na qual as entradas da BOM podem incluir várias soluções de fornecedor (veja abaixo).

As opções Order List Preset fornecem várias maneiras de controlar como as ofertas de fornecedores são usadas para BOMs padrão (Pedido Único):

Single Order – a oferta do fornecedor de menor custo com estoque suficiente é usada. Quaisquer fornecedores definidos com alta prioridade são favorecidos sempre que possível. Selecione esta opção para reverter as ofertas de fornecedor da Lista de Pedidos à condição padrão.

A predefinição Single Order é efetivamente a condição padrão, na qual a solução de compra viável de menor preço é usada para as entradas de Order List de linha da BOM.

A melhor oferta para a quantidade necessária na linha da BOM, destacada em verde, é aplicada para esta configuração predefinida.
Single Order with Backorder – a oferta de menor custo é usada independentemente dos níveis de estoque. Útil para garantir o menor custo possível de pedido da BOM quando as restrições de tempo não são um fator. As peças da BOM podem permanecer encomendadas até ficarem disponíveis.

A predefinição Single Order with Backorder aplica a solução de compra de menor custo às entradas de linha da BOM, mas sem a restrição de níveis adequados de estoque do fornecedor.

A oferta selecionada de menor custo não tem estoque suficiente, e as peças ficam efetivamente em pedido pendente. A oferta “opcional” (destacada em verde) tem um custo significativamente maior.
Single Order by Authorized Suppliers – é usada a oferta de menor custo apenas de fornecedores ou distribuidores autorizados. Os fornecedores autorizados são definidos pelo esquema de Classificação da Octopart.

Um aviso de Verificação de BOM indica que um fornecedor ou distribuidor não autorizado está sendo usado. O aviso pode ser ignorado ou desativado, ou a predefinição Single Order by Authorized Suppliers pode ser aplicada.

A predefinição Single Order by Authorized Suppliers usará as melhores soluções de compra apenas de fornecedores autorizados.
All by <supplier> - usa a melhor oferta apenas do fornecedor especificado, sempre que possível.

A predefinição All by <supplier> () tentará usar exclusivamente as soluções de compra do fornecedor especificado, dentro dos limites dos níveis de estoque disponíveis.

Embora não seja necessariamente a solução de compra mais ideal (destacada aqui em verde), a predefinição usará as ofertas do fornecedor sempre que possível.
From ActiveBOM - usa a melhor oferta, dando preferência aos Fornecedores especificados no documento BOM do projeto. Observe que essa opção está disponível quando a BOM foi criada a partir de um Projeto do Workspace e o projeto inclui um documento AtiveBOM.

A predefinição From ActiveBOM tentará usar as soluções de compra dos fornecedores especificados na BOM do projeto de origem.

Os fornecedores usados no projeto de origem podem ser examinados na visualização de BOM do Web Viewer. Essas seleções são estáticas e podem não ser mais as ideais.

Aplicar a predefinição Single Order restaurará as soluções de compra da BOM para usar as melhores ofertas possíveis.

Pedidos Divididos são um arranjo de aquisição aprimorado no qual mais de uma oferta de fornecedor é usada em uma Order List de linha da BOM para viabilizar uma solução de compra de menor custo ou atender a uma quantidade de pedido quando o estoque do fornecedor é limitado.

Consulte Economia em Pedidos de BOM para mais informações sobre Pedidos Divididos e outras opções de redução de custo.

As opções Order List Preset oferecem escolhas sobre como possíveis Split Orders são aplicados:

Split Order – mais de uma oferta de fornecedor é aplicada a uma Order List de linha da BOM se isso gerar uma vantagem de custo ou de atendimento de estoque.

O fornecedor selecionado não tem estoque suficiente para completar a quantidade do pedido da BOM. Isso pode ser resolvido potencialmente dividindo o pedido entre vários fornecedores usando a predefinição Split Order.

A predefinição Split Order aplica vários fornecedores a um Order List item da BOM quando, neste caso, existe um benefício de complementação de estoque.
Split Order without Priority – mais de uma oferta de fornecedor é aplicada a uma Order List de linha da BOM (um Split Order) se isso gerar uma vantagem de custo ou de atendimento de estoque, mas sem respeitar as configurações de Prioridade do Fornecedor — as preferências atuais de fornecedor são desconsideradas.

Aqui, a predefinição Split Order foi aplicada para completar a falta de estoque das peças disponíveis no inventário interno da empresa. Um fornecedor ao qual foi atribuída alta prioridade completa a quantidade do pedido (Farnell, neste caso).

Aplicar a predefinição Split Order without Priority atribuirá o fornecedor mais ideal para completar a quantidade do pedido sem considerar as configurações de prioridade do fornecedor (Newark, neste caso). Observe que a ausência de prioridade também permite a geração de outros pedidos divididos vantajosos.

Embalagem

Selecione a guia Packaging na janela BOM Settings para especificar os tipos de embalagem de componentes preferidos e permitidos usados na Order List automatizada do BOM Portal. As configurações afetarão as soluções de fornecedor geradas pela lista e podem ser ajustadas para atender aos requisitos da empresa quanto à embalagem de componentes, como processos de fabricação e preferências de armazenamento.

Quando a opção de prioridade do tipo de embalagem está ativada, a janela é preenchida com uma lista Configure Packaging Priority de todos os tipos disponíveis. As entradas da lista podem ser desativadas/ativadas e reordenadas manualmente para determinar sua prioridade em ordem decrescente.

As seleções automatizadas de embalagem de peças da Lista de Pedidos, conforme mostrado na coluna Packaging, podem ser alteradas na guia Packaging da janela BOM Settings.

Ative a opção de tipo de embalagem para definir a prioridade de seleção automática de embalagem segundo a ordem mostrada na lista Configure Packaging Priority.

As seleções de tipo da Lista de Pedidos na listagem de BOM, conforme mostrado na coluna Packaging, são alteradas para atender à prioridade atualizada do tipo de embalagem – neste exemplo, a mais alta é Tape & Reel.

A lista Configure Packaging Priority pode ser alterada para uma nova ordem de classificação usando os ícones de seta para mover o tipo selecionado para uma nova posição na lista.

Quando as configurações da janela são salvas (), a lista reorganizada de tipos de embalagem mudará a prioridade de seleção automática de tipo para corresponder à lista Configure Packaging Priority.

A lista da coluna Packaging reflete as seleções atualizadas da Lista de Pedidos, que procuram satisfazer a prioridade atual do tipo de embalagem sempre que possível (neste caso, Cut Tape).

As entradas de tipo de embalagem na lista Configure Packaging Priority das configurações podem ser desmarcadas para removê-las como prioridade.

As seleções de embalagem removidas não serão usadas pelo processo da Lista de Pedidos, a menos que não seja possível encontrar uma solução de compra com um tipo de embalagem habilitado, como ocorre com duas peças neste exemplo.

A lógica automatizada de solução de compra do BOM Portal sempre tentará encontrar a solução de compra de peças ideal com base em uma série de fatores, incluindo conformidade, ciclo de vida, níveis de estoque, preços e assim por diante. Habilitar preferências de embalagem adiciona mais um fator a esse processo.

Recursos da Visualização em Lista

São fornecidas opções adicionais para trabalhar com a listagem de BOM e seus itens de linha incluídos:

Search: Localize e destaque texto de dados da BOM que corresponda à sequência de pesquisa inserida (sem diferenciar maiúsculas de minúsculas).

Column Preferences: Habilite/desabilite a exibição de colunas de parâmetros. Arraste e solte entradas para reordenar as colunas exibidas – observe que uma coluna fixada não pode ser movida na ordem. Também estão incluídas opções adicionais para ativar ou desativar All Columns (exceto as fixadas) e desabilitar/habilitar colunas de Compliance da peça (RoHS, REACH etc.). O link Manage Columns do menu abre a guia Columns na janela BOM Settings, onde você pode gerenciar a disponibilidade das colunas de parâmetros da BOM.

As colunas também podem ser reordenadas arrastando e soltando um cabeçalho de coluna em um novo local.

Information (Info) pane: Exiba detalhes completos da BOM atualmente selecionada ou do item de pesquisa avançada com base em três visualizações em abas.
- Part data aba – inclui um resumo das informações da peça e de estoque/preço, seus parâmetros e folhas de dados para download (References).
- Library data aba – disponível quando a peça está vinculada a um componente da Biblioteca do Workspace. Mostra informações do componente, como seu Nome (clique para navegar até os dados do Octopart), a Referência de ID da biblioteca (clique para navegar até a entrada do componente na biblioteca), parâmetros, Part Choices e informações de Where Used (clique em uma entrada para abrir esse projeto/BOM). A Part Choice usada para o Manufacturer Part Number (MPN) da linha da BOM é indicada pela tag In Use ().
- Alternates aba – uma lista com classificação de confiança de todas as alternativas de peça disponíveis para a linha da BOM selecionada. Os blocos de dados incluídos na aba são agrupados como:
  - • Manually Added alternativas - alternativas existentes especificamente adicionadas usando a opção Add Alternate ou obtidas de uma BOM importada (indicadas no painel por tags Alternate; ). Uma peça alternativa também pode ser adicionada à linha atual da BOM selecionando Add as Alternate em uma entrada disponível na listagem da aba Alternates do painel – as entradas disponíveis são aquelas nos grupos Part Choices for Primary e Suggested Alternates for Primary.
  - • Part Choices for Primary - disponível quando um componente de biblioteca (incluindo sua lista de Part Choices) está associado à linha da BOM. As entradas representam as Part Choices disponíveis do componente (), que excluirão aquela que está aplicada no momento à linha da BOM (a peça primária).
  - • Suggested Alternates for Primary - listagem de peças alternativas fornecida pelos recursos de dados de peças do Workspace (IHS Markit, SiliconExpert etc.).
  A aba Alternates fornece opções adicionais para gerenciar entradas de peças alternativas na BOM gerenciada, como remover uma entrada alternativa aplicada () do item da BOM atualmente selecionado e promover uma entrada alternativa aplicada para se tornar a peça usada na linha da BOM (MPN) – a peça primária anterior é rebaixada para se tornar uma entrada alternativa. Além disso, uma peça alternativa na lista Suggested Alternates for Primary pode ser adicionada como uma das Part Choices do componente primário usando a opção Add to Part Choices da sua entrada.

O painel de Informações fornece detalhes completos sobre um item de componente selecionado na lista da BOM ou nos resultados da Pesquisa Paramétrica.

Observe que as informações de Estoque mostradas no painel Info são a soma dos níveis de estoque disponíveis dos Fornecedores do Workspace habilitados, conforme definido na fonte Altium Part Provider acessada por meio da página Admin – Part Providers. As informações de preço de Part Choice apresentadas correspondem ao menor preço disponível (até um nível de desconto por quantidade de 10000).

Essas informações são derivadas apenas dos fornecedores habilitados que oferecem uma solução de compra para a peça, como também é o caso de component Part Choices.

O painel Info também oferece um modo de comparação paramétrica que é acionado quando duas entradas de resultados de pesquisa são selecionadas – use Crtl+Click para escolher a entrada adicional. As diferenças de parâmetros entre as peças são destacadas em vermelho, com os dados em comum e as respectivas informações de referência (como folhas de dados) mostrados abaixo.

Selecione duas entradas de resultados de pesquisa de componentes para ver suas diferenças paramétricas no painel Info.

Comments: Como outros visualizadores de dados do Workspace, a interface do BOM Portal oferece suporte a comentários de documento. As notas de comentário da BOM são adicionadas às entradas de linha a partir do painel Comments and Tasks, podem ser associadas a um usuário mencionado e atribuídas a um usuário como uma Tarefa. Abra o painel Comments and Tasks e siga as instruções para inserir um Comentário.

Abra ou feche o painel Comments and Tasks usando o ícone .

Selecione o botão Place a Comment para adicionar uma nota de comentário a uma linha da BOM.

Use o cursor de posicionamento resultante () para selecionar uma linha da BOM para comentar.

Insira o texto do seu comentário na janela Commenting, junto com uma menção de usuário opcional. Digite o caractere @ para acessar uma lista de membros e grupos do Workspace para escolher referências de menção.

Marque a opção Assign a task para criar uma Tarefa (solicitação de trabalho) para o usuário mencionado ou para um usuário diferente selecionado na lista suspensa associada.

Clique no botão Post para confirmar o posicionamento do Comentário e, se atribuído, a criação de uma Tarefa associada.

A entrada de Comentário é adicionada ao painel Comments and Tasks. A janela Commenting, que pode ser aberta a qualquer momento, permite que os usuários adicionem comentários, menções e atribuições subsequentes, ou avancem o status da Tarefa.

Linhas da BOM com Comentários adicionados são marcadas com um ícone no início da linha. Você pode selecionar a referência de Tarefa de um comentário para fazer cross-probe até essa entrada na visualização de Tarefas do Workspace.

A interface da visualização Tasks fornece detalhes da Tarefa atual e permite avançar seu Status, alterar a Prioridade, atribuí-la a outro usuário e adicionar mais comentários ou referências.

Se a Jira Integration estiver configurada para o seu Workspace, então a janela Commenting apresentará um menu suspenso que permite selecionar o modo Jira (em vez de Comment). Isso permite Criar ou Vincular a uma issue de projeto do Jira no serviço Atlassian Jira^® associado.

Consulte Working with Jira Tasks para mais informações.

Consulte Web Viewer Commenting para mais informações sobre como trabalhar com Comentários.

Consulte Working With Tasks para mais informações sobre Tarefas relacionadas a Comentários.

Download: Salve a listagem completa da BOM com ou sem um Modelo de BOM, ou salve um subconjunto da listagem com base em um Fornecedor específico na sua Lista de Pedidos de compra. Os arquivos são salvos no local padrão do navegador no formato CSV (*.csv) ou, quando um Modelo é selecionado, no formato Excel (*.xlsx).

Esses arquivos são listagens de BOM em andamento, enquanto a BOM pode ser oficialmente liberada como uma nova revisão por meio do recurso Releases do BOM Portal e então baixada a partir de lá.

Octocart: Abre o painel Buy with Octocart, que aplica a Lista de Pedidos atual da BOM para gerar carrinhos de compra virtuais para os fornecedores individuais de peças. As entradas de compra do fornecedor utilizam os recursos de dados de componentes do Octopart’s para carregar automaticamente o carrinho de compras baseado na web do fornecedor quando o botão (ou ) é selecionado. Observe que os dados da coluna Total da BOM resumem o pedido da peça em termos de custo total e Quantidade do Pedido, sendo esta última a soma da Quantity necessária e de qualquer Surplus.

O recurso de gerenciamento de redirecionamento do seu navegador pode impedir a abertura automática dos carrinhos nos sites dos fornecedores. Isso pode ser resolvido adicionando o seu Workspace do Altium 365 como uma exceção nas regras do navegador. Por exemplo, no navegador Chrome, vá para chrome://settings/content/popups e adicione a URL do seu Workspace como uma entrada de Allowed to send pop-ups and redirects.
No momento, o recurso Octocart do Workspace oferece suporte aos portais dos fornecedores Mouser, Newark, DigiKey e Onlinecomponents.
As fontes de dados de fornecedores são habilitadas na entrada Altium Parts Provider, em Part Providers do Workspace (disponível apenas para administradores).

Full Screen: Exiba a interface usando o modo de tela cheia do navegador.

Ordenação e filtragem de dados da BOM

Você pode reordenar os itens de linha da BOM por uma coluna de parâmetro específica usando as opções de cabeçalho crescente/decrescente e também aplicar filtragem de dados nas colunas para restringir os itens de linha aos valores especificados:

Ordene os itens de linha da BOM por um conjunto específico de dados alternando a opção de seta no cabeçalho dessa coluna de dados. Clique no ícone do cabeçalho de uma coluna para reordenar a listagem da BOM em ordem crescente por esse conjunto de dados, clique novamente para ordem decrescente e clique mais uma vez para remover a ordenação da BOM definida por esses dados da coluna — isso é indicado quando o ícone volta à sua cor cinza padrão.

Opções adicionais de classificação estão disponíveis para colunas de dados compostos, como Order List, em que a listagem da BOM pode ser configurada para classificar pelo preço do item (Unit Price) ou pelo nível de estoque (Stock), em ordem crescente ou decrescente. Você pode usar as colunas individuais Unit Price e Stock para restaurar a ordem de classificação alternando o ícone para o estado padrão (não azul).

Use a opção de filtro de uma coluna () para limitar os itens de linha visíveis da BOM àqueles que correspondem aos itens marcados no menu suspenso ou ao intervalo numérico. Isso é particularmente útil para isolar itens de linha da BOM que incluem peças com ciclos de vida do fabricante problemáticos (como Not for New Designs ou Obsolete) ou conformidade RoHS/REACH inadequada (como No ou em branco). Observe que a opção All alterna todas as caixas de seleção entre ligado/desligado.

Várias colunas que incluem dados compostos, como Manufacturer Part Number, Order List e Total, permitem a seleção de seus subparâmetros para aplicação de filtro. Manufacturer Part Number, por exemplo, fornece as opções de subfiltro Part Number, Manufacturer e Lifecycle, todas incluídas nas células de dados da coluna.

Recursos da estrutura da lista

A própria grade de itens da BOM pode ser manipulada usando as opções adicionais disponíveis no canto superior esquerdo da listagem:

Add Row: Adiciona uma nova linha de item ao final da listagem da BOM, permitindo incluir manualmente outra entrada de peça da BOM. Insira (ou pesquise e selecione) uma nova referência de peça na célula Manufacturer Part Number e, em seguida, preencha as células Count e Designator para concluir o processo. Ao atualizar o valor de uma célula, pressione Enter para confirmar a alteração.
Add Column: Adiciona uma coluna de dados de parâmetro à lista existente da BOM, permitindo incluir tipos de dados predefinidos em cada item de linha (). Use a opção Column Preferences para alterar sua posição na ordem.
Delete Row: Remove completamente a linha de item atualmente selecionada.
Delete Column: Remove completamente uma coluna. A exclusão de coluna está disponível quando seu cabeçalho está selecionado e apenas para um conjunto de dados que não esteja mapeado como parâmetro da BOM — como uma coluna que você adicionou manualmente, por exemplo.
Hide Column: Remove uma coluna de parâmetro da lista de BOM exibida — disponível quando um cabeçalho de coluna está selecionado. Equivale a desabilitar uma entrada de coluna no menu Column Preferences.
Rename Column: Altera o Title de uma coluna na janela Update Column — disponível quando um cabeçalho de coluna está selecionado.
Update to Latest Revision: Atualiza uma entrada de dados da BOM para atualizar uma referência de peça de componente do Workspace marcada como Out of Date. Você pode atualizar todos os componentes da BOM marcados como Out of Date com o comando Update Component Revisions command.
Unlink From Component: Desconecta o vínculo entre a peça do fabricante da linha da BOM selecionada e um componente do Workspace que tenha uma entrada Part Choice correspondente — disponível quando um BOM to Workspace library link foi estabelecido.
Add Alternate: Adiciona uma linha de item em branco abaixo da linha atualmente selecionada. Insira um Manufacturer Part Number adequado ou escolha entre as opções suspensas para concluir a entrada do componente alternativo. Observe que um alternativo também pode ser adicionado manualmente selecionando uma entrada de peça na exibição da guia Alternates tab do painel Info, ou alternativos podem ser adicionados automaticamente a todas as peças da BOM usando o recurso Autofill Alternates.
Create Library Component: Cria uma entrada de componente com base nos parâmetros da linha de item da BOM atualmente selecionada. Depois que o processo for confirmado na janela Create Library Component, o novo Workspace library component será criado e também vinculado à entrada da linha atual da BOM. Disponível quando o componente da BOM atende aos requisitos, mas ainda não está linked to a Workspace component.

Várias das opções acima também estão disponíveis no menu de contexto do botão direito do mouse, que inclui as seguintes opções adicionais:

Copy e Paste: Operações padrão de copiar/colar que atuam sobre o texto/área atualmente selecionado (incluindo dados da coluna quando seu cabeçalho estiver selecionado).
Add to Part Choices: Para uma linha de BOM Alternativa selecionada, adiciona este componente como uma entrada Part Choice para o Primary component associado — que deve ser uma peça da Workspace Library. Isso equivale à opção Add to Part Choices option no painel Info.
Disable/Enable Checks for This Row (também disponível clicando no ícone de problema): Impede que os dados da peça do componente desta linha sejam incluídos no processo de verificação de integridade da BOM, conforme relatado pela exibição Issues view e pelos ícones relacionados (por exemplo, ). Uma peça que tenha sido excluída das verificações apresentará o ícone de ignorado () e não será incluída na listagem Issues, independentemente de quaisquer problemas potenciais.
Lock MPN for This Row: Impede que a Part Alternates Savings Opportunity esteja disponível para esta linha da BOM — remova o bloqueio usando a mesma opção do clique com o botão direito. Quando habilitado (Locked), isso preserva a entrada existente da peça do fabricante da linha (MFR/MPN) quando a Savings Opportunity Parts Alternates é aplicada à BOM. Observe que as outras Savings Opportunities (Single Order e Split Order) não alteram a peça do fabricante quando aplicadas.
Set Target Price to Actual Price: Força a entrada do parâmetro Target Price em uma linha de item da BOM a adotar o Unit Price da solução atual do fornecedor, conforme definido pela entrada Order List. Essa alteração pode ser aplicada a todos os itens da BOM com o comando Set Price to Actual Price disponível no menu superior . Observe que ambos os comandos só estão disponíveis quando a opção Target Price está habilitada em BOM Settings.
Show/Hide Info: Alterna a visualização do painel Information dos dados aplicáveis à linha atualmente selecionada (item de linha). Equivale a alternar o painel com o ícone principal , conforme detalhado acima.
Pin/Unpin Column: Alterna a fixação de uma coluna na visualização da listagem — disponível quando um cabeçalho de coluna está selecionado. Uma coluna fixada é movida para a esquerda e permanecerá ali enquanto a visualização for rolada horizontalmente.

Autofill Alternates

O BOM Portal contempla o conceito de opções de peças alternativas (Alternates) associadas a uma determinada entrada de linha da BOM. Peças alternativas podem ter sido incluídas em um uploaded BOM file ou podem ser adicionadas especificamente a uma entrada da BOM com os recursos Add Alternate ou Add as Alternate. Em termos de opções de peças, o BOM Portal também oferece Part Choices de componentes da Library e Suggested Alternates (extraídos de suas fontes de dados conectadas) que podem ser selecionados por meio dos recursos de part search da BOM (). Observe que Part Choices estão disponíveis quando uma entrada da BOM está linked to a Workspace component.

Todas essas alternativas de peças de componentes são reunidas para visualização na guia Alternates do Info pane como seções Manually Added, Part Choice List for Primary (se disponível) e Suggested Alternates for Primary. Para preencher automaticamente o documento da BOM com peças alternativas extraídas desses recursos, selecione a opção Autofill Alternates no menu suspenso principal e, em seguida, na janela Autofill Alternates, informe o número de alternativas que deseja adicionar a cada entrada da BOM e se as adições devem ser restritas apenas a Part Choices.

O BOM Portal permite adicionar peças alternativas a todas as entradas em uma única etapa automatizada com a opção Autofill Alternates. Neste exemplo, a linha 3 da BOM já possui uma entrada de peça de componente alternativa (um Alternate), que pode ter sido adicionada manualmente ou incluída em um arquivo de BOM carregado.

Abra a janela Autofill Alternates pelo menu principal () e especifique o número de peças alternativas a serem adicionadas a cada entrada de linha da BOM. Observe que a disponibilidade de peças Alternate para uma entrada de linha da BOM pode ser visualizada no painel Info pane.

Se a opção Add alternates from data providers estiver desmarcada, o processo de preenchimento automático exibirá um aviso pop-up (veja abaixo) caso não haja entradas Part Choice suficientes disponíveis na BOM — observe que Part Choices estão presentes para entradas da BOM vinculadas a componentes da biblioteca. A opção de provedores de dados está selecionada neste exemplo.

As linhas de peças alternativas são adicionadas a cada entrada da BOM com base em sua disponibilidade, como pode ser visto no painel Info. Para esta peça da BOM, o painel Info mostra apenas Suggested Alternatives for Primary, já que a peça não está vinculada a um componente da biblioteca.

A prioridade para inclusão de peças Alternate é primeiro Part Choices e depois Suggested Alternates, como mostrado nesta linha da BOM. A primeira Part Choice é o número de peça “primário” da entrada da BOM, portanto as duas entradas alternativas solicitadas são obtidas da Part Choice restante e de uma Suggested Alternate.

Quaisquer entradas de peças Alternate que já existam, como alternativas adicionadas manualmente, são incluídas no número de adições solicitadas — elas não são substituídas. Da mesma forma, se o processo Autofill Alternates for repetido, por exemplo com mais adições solicitadas, as entradas existentes permanecerão como parte do número total de adições solicitadas.

Ao optar por preencher entradas Alternate somente com Part Choices, quando a opção Add alternates from data providers permanecer desmarcada, o BOM Portal tentará adicionar o número solicitado de entradas a partir das Part Choices disponíveis. Uma janela de aviso será exibida se não houver Part Choices suficientes disponíveis para uma determinada peça de linha da BOM. Observe que, como uma das entradas Part Choice de um componente provavelmente é usada como o Manufacturer Part Number (MPN) “primário”, há uma opção a menos disponível para adições de peças Alternate.

A condição padrão da janela Autofill Alternates é preencher automaticamente entradas BOM Alternate a partir das Part Choices disponíveis. Deixe a opção Add alternates from data providers desmarcada (desabilitada) para essa abordagem.

Se uma peça de linha da BOM tiver menos Part Choices do que o número solicitado, então o BOM Portal adicionará as que estiverem disponíveis e exibirá uma janela de aviso detalhada. Neste exemplo, duas das quatro peças de linha da BOM não têm Part Choices suficientes.

Embora duas Part Choices sejam mostradas aqui no painel Info, apenas uma está disponível como peça alternativa porque a outra Part Choice se aplica à peça de fabricante “primária” da linha da BOM (MPN).

Esta peça de linha da BOM pode fornecer as duas entradas Alternate solicitadas porque há um total de quatro entradas Parts Choice disponíveis como alternativas válidas.

Preenchimento Automático de Quantidade Extra

O recurso Autofill Extra Quantity do BOM Portal oferece uma forma prática e automatizada de otimizar quantidades de compra de componentes com base em considerações de produção, como perdas de setup de máquinas SMT, perdas típicas de montagem e necessidades adicionais de estoque de peças.

As quantidades adicionais da BOM são calculadas automaticamente como uma porcentagem da quantidade de produção necessária ou como um aumento por número específico. As quantidades extras podem ser aplicadas a dispositivos passivos (resistores, capacitores etc.) por estilo de encapsulamento/package, ou a outras categorias específicas de peças com base em seu Component Type. Em ambos os casos, as entradas de quantidade extra podem ser adicionadas automaticamente (Add Rules) ou individualmente (Add the first one, e então selecionando o ícone .)

Observe que as colunas BOM Extra Qty e Total Qty estão habilitadas neste exemplo, e a execução de produção da BOM (Batch Size) foi definida como 10 unidades. O valor de quantidade total de uma linha da BOM (Total Qty) corresponde ao número de peças da BOM (Quantity) multiplicado pela quantidade de produção da BOM (Batch Size), mais quaisquer quantidades adicionais de peças (Extra Qty).

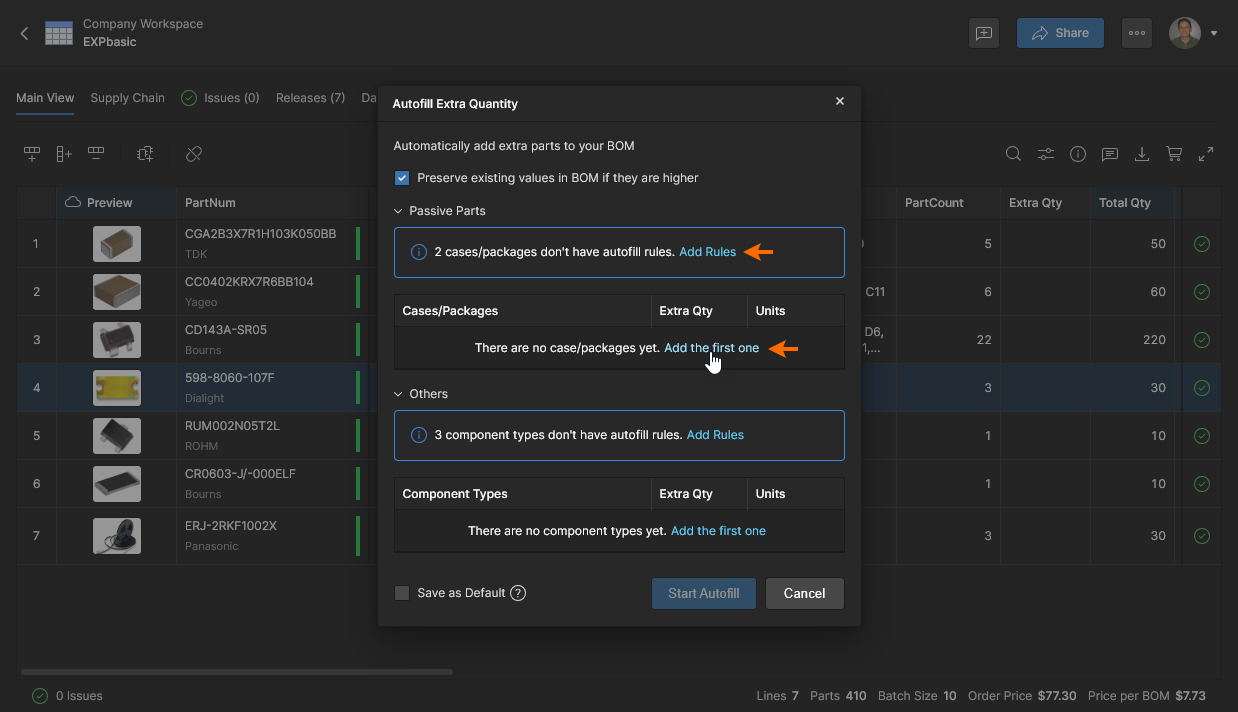

Escolha a opção Autofill Extra Quantity no menu superior para configurar a aplicação automatizada de quantidades extras de peças para tipos de componentes passivos ou outros. Neste exemplo, a opção manual Add the first one é usada inicialmente — alternativamente, selecione a opção Add Rule para adicionar automaticamente entradas de peças passivas detectadas.

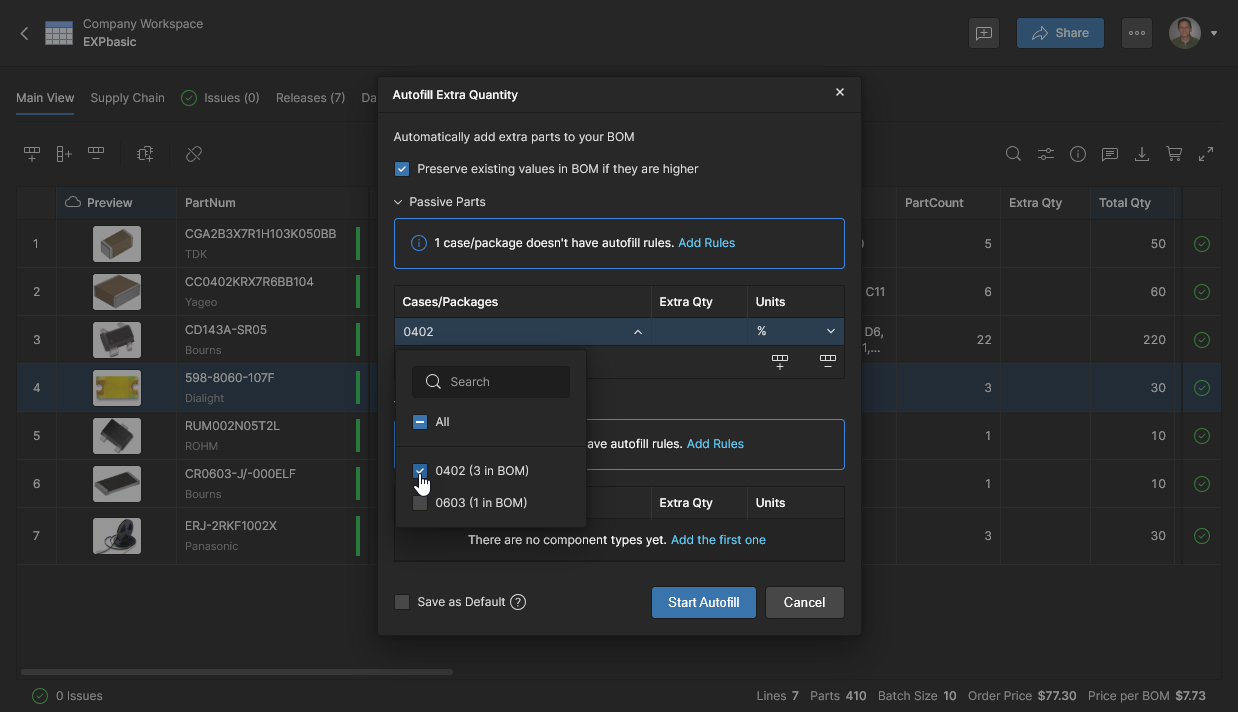

Adicione peças passivas escolhendo um tipo específico de encapsulamento de componente nas opções do menu suspenso Case/Package, e então insira o valor de aumento desejado (Extra Qty) como número de peças ou como porcentagem da quantidade total (Units).

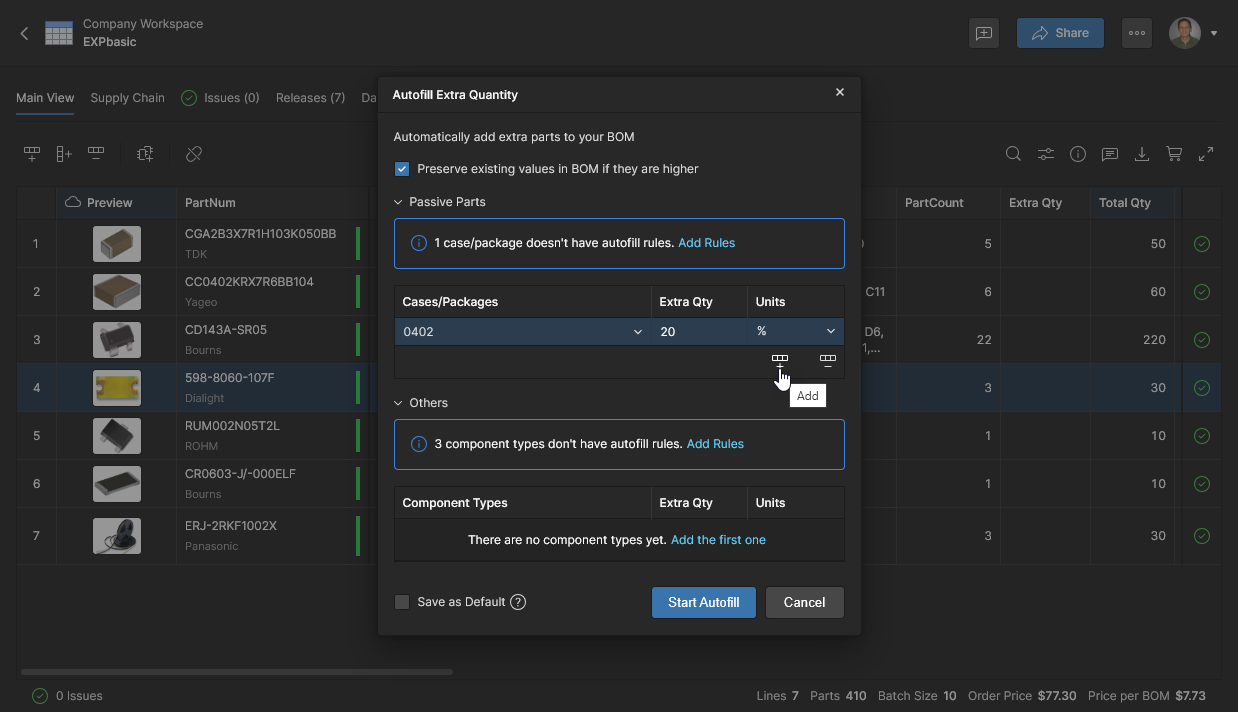

Adicione mais entradas de peças usando o ícone . Várias regras de quantidade extra podem ser adicionadas selecionando mais tipos de encapsulamento no menu Case/Package e especificando um aumento em número (pcs) ou porcentagem (%). As opções do menu suspenso para dispositivos passivos são limitadas às peças presentes no documento BOM atual.

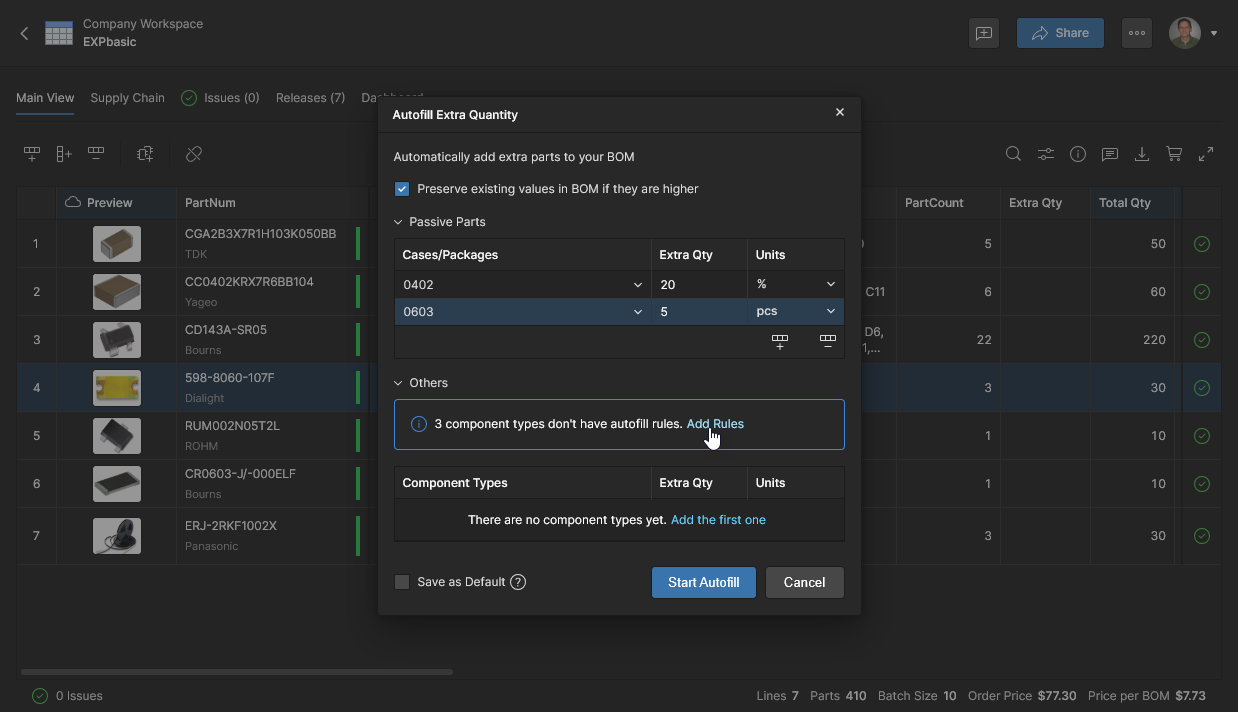

Configure de forma semelhante a seção Others para definir peças extras para outros Component Types. Neste exemplo, a opção Add Rule é usada para adicionar automaticamente entradas para outros tipos de componentes na BOM. Novamente, as quantidades extras são então adicionadas como uma porcentagem ou número de peças.

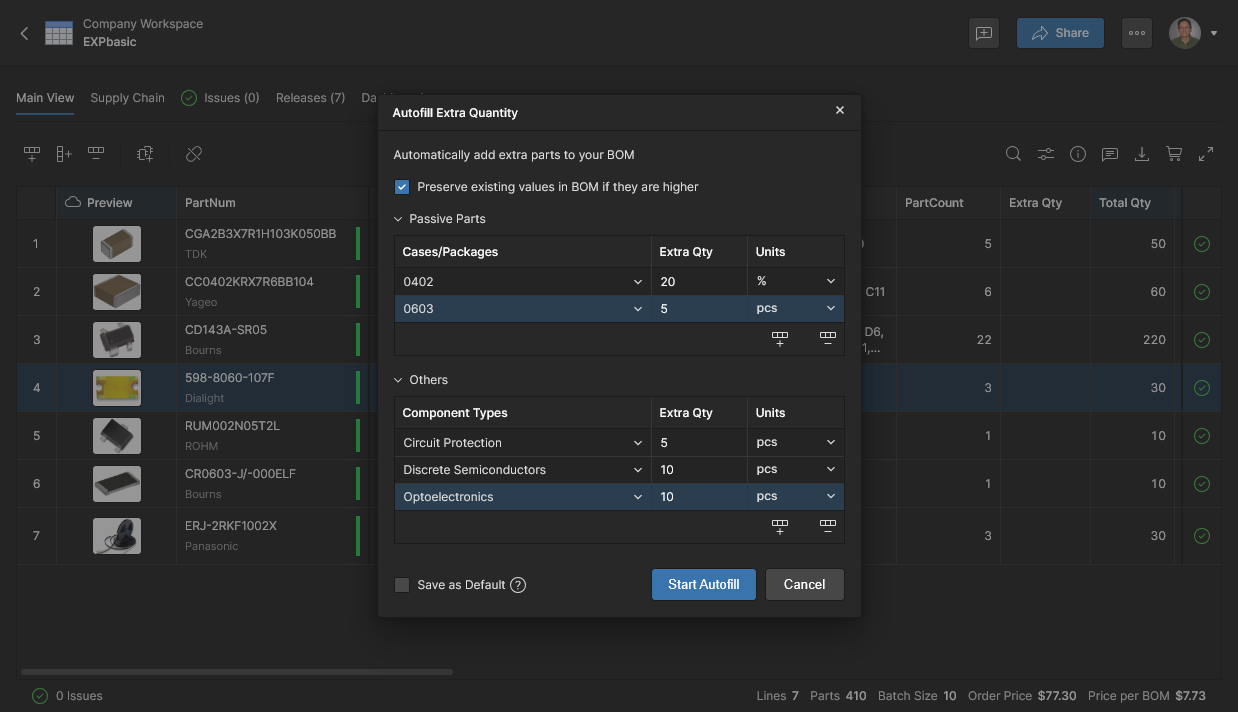

A configuração concluída de Extra Quantity com regras de adição aplicadas tanto a tipos de peças passivas quanto a outros tipos. Use o comando do ícone para remover uma entrada selecionada.

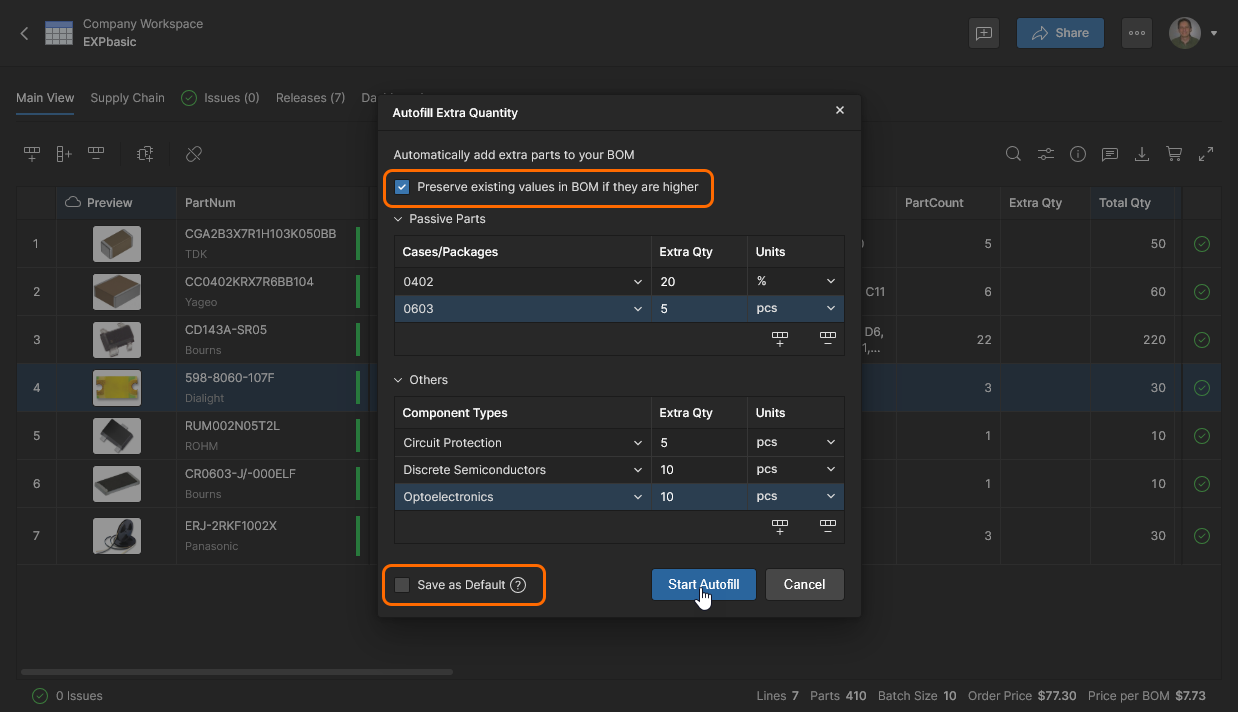

Preserve existing values in BOM if they are higher – Esta opção está relacionada a como quantidades extras preexistentes são tratadas, como aquelas adicionadas manualmente ou de um processo Autofill anterior. Quando habilitada, esta opção permitirá apenas um aumento na entrada Extra Qty.
Save as default – Marque esta opção para preservar as configurações atuais para sessões futuras. Isso pode ser repetido em sessões subsequentes para salvar um conjunto diferente de padrões.

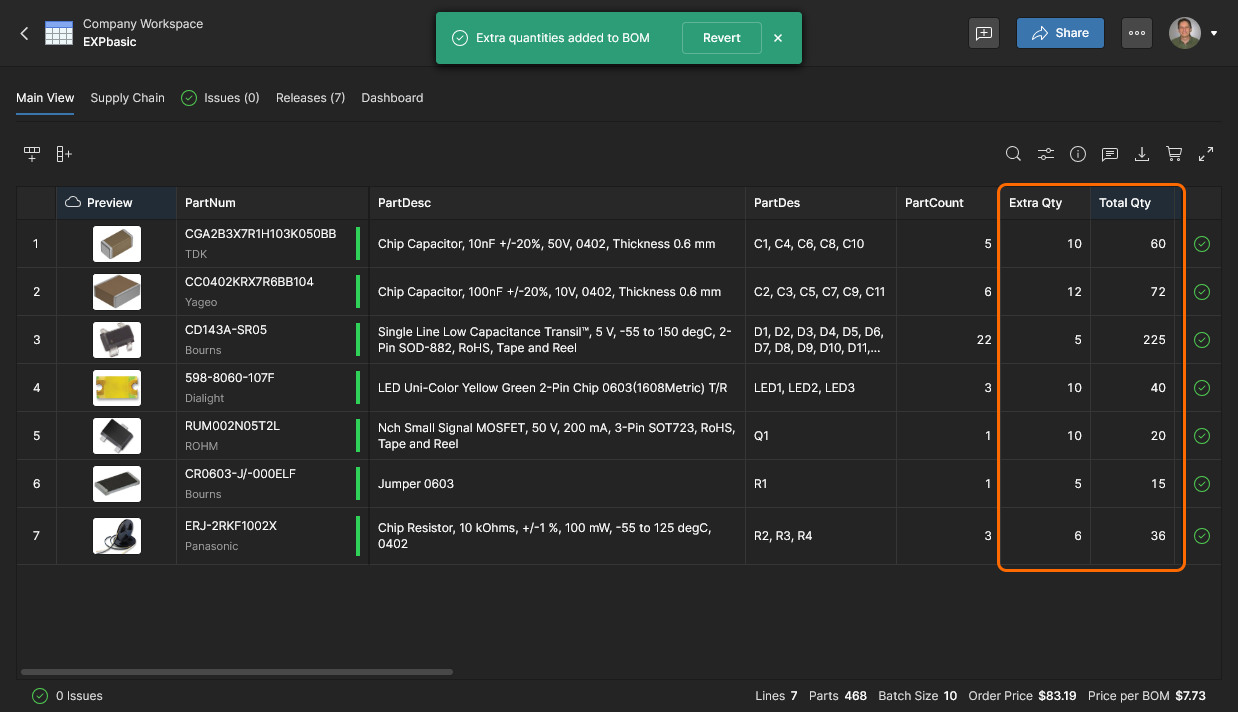

As quantidades extras de peças são adicionadas à coluna Extra Qty da BOM com base no estilo de encapsulamento do componente passivo ou em um Component Type especificado. Neste exemplo, 20% é adicionado a peças com encapsulamento 0402 (linhas 1, 2, 7), 5 peças a peças com encapsulamento 0603 (linha 6), e 10 peças ao tipo de componente Optoelectronics (linha 4). As quantidades extras calculadas por porcentagem são arredondadas para o próximo número inteiro superior.

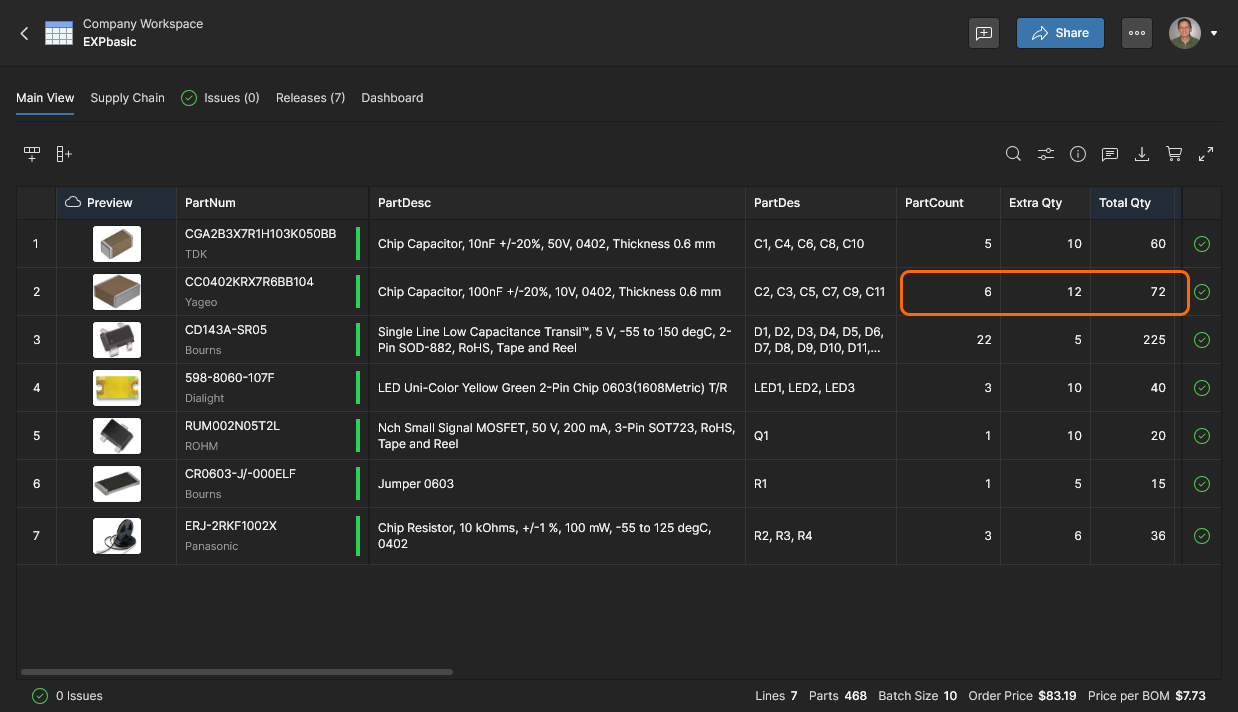

Observe que o valor de quantidade total de uma linha da BOM (Total Qty) corresponde ao número de peças da BOM (aqui, PartCount) multiplicado pela execução de produção da BOM (Batch Size), mais quaisquer quantidades adicionais de peças (Extra Qty). O processo Autofill aumenta a quantidade total de uma peça da BOM pela porcentagem especificada ou pelo número de peças. No exemplo mostrado aqui, o valor Total Qty da linha 2 é aumentado em 20%, de 60 para 72, resultando em um valor Extra Qty de 12.

Editar, Mover e Clonar

O BOM Portal permite o gerenciamento do próprio documento BOM por meio das opções Edit, Move e Clone disponíveis no menu superior .

Edit – acesse e edite o Name e o Description do documento BOM atual. Clique em para aceitar quaisquer alterações.

Ao editar um documento de projeto BOM na página Workspace Projects page, você pode adicionar/editar Parâmetros do Projeto e um link Projeto-para-BOM. Este último é definido automaticamente para documentos BOM criados a partir de um Projeto e especifica os dados-fonte da BOM para acesso e sincronização do projeto.

Consulte edição de um link de Projeto BOM para mais informações.
Move – realoque o documento de projeto BOM para uma pasta pai alternativa do Workspace. Escolha a pasta de destino (a pasta atual aparece esmaecida) e então o botão para confirmar. Observe que um documento BOM movido segue o esquema de herança de permissões do Workspace. Consulte Movendo um Projeto para mais informações.
Clone – crie uma cópia do documento BOM atual. Aceite ou edite o Name do documento clonado e, opcionalmente, adicione um Description e especifique uma pasta pai diferente (pela opção Change nas configurações de Advanced) — clique em para confirmar. Quando uma pasta de destino diferente é especificada, o documento ficará sujeito ao esquema de herança de permissões do Workspace.
