Хранилища

Parent page: Панели данных EDesign

Панель Vaults предоставляет доступ к компонентам и данным, размещённым в Altium Content Vault.

Сводка

Панель Vaults — это прямой интерфейс между CircuitStudio и Altium Content Vault — облачным репозиторием актуальных данных о компонентах с управлением жизненным циклом, создаваемых и поддерживаемых компанией Altium.

С панели Vaults вы можете получить доступ к широкому набору компонентов из хранилища и их подробностям, включая ценные данные для проектирования и информацию о ценах и поставщиках. Компоненты можно размещать из панели Vaults напрямую в ваших проектах.

Доступ к панели

Чтобы открыть панель Vault, выберите File » Vault Explorer в главном меню.

Подключение к Content Vault

Если подключение к Content Vault ещё не установлено, панель Vaults будет показывать статус «Not Connected» в левом верхнем углу. Чтобы настроить подключение к хранилищу, нажмите ссылку Not Connected (или связанную с ней кнопку меню

) и выберите Vault Administration в раскрывающемся меню.

Используйте элементы управления Vault для подключения к Content Vault и обновления содержимого панели.

Откроется страница Data Management – Vaults диалога Preferences. Нажмите кнопку

, чтобы установить соединение с Altium Content Vault — нажмите OK или Apply, чтобы обеспечить повторное подключение к Vault при каждом запуске CircuitStudio.

Подключение к Content Vault настраивается на странице Preferences - Vaults, к которой также можно перейти с помощью кнопки File » System Preferences.

Навигация по Vault

После загрузки данных компонентов из Content Vault панель Vaults предоставляет слева область навигации по папкам в виде дерева, а справа — список элементов компонентов (Items) в выбранной папке.

Базовое содержимое панели Vaults: дерево Vault Folder слева и список Folder Items справа — нижняя секция Item Details закрыта.

Иерархия папок Vault на верхнем уровне сгруппирована как Components (конкретные детали производителей, разложенные по подпапкам с названиями производителей) и Components - Generic (стандартные наборы резисторов и конденсаторов без привязки к конкретному производителю).

Содержимое Vault можно просматривать несколькими способами:

• Щёлкнув по папке, содержимое которой вы хотите просмотреть.
• С помощью адресной строки в верхней части панели. Адресная строка отражает текущую просматриваемую папку, а также иерархический путь к ней. Щёлкните по любому элементу пути, чтобы сразу перейти в соответствующую папку и сделать её текущей. Либо нажмите значок в пути, чтобы открыть меню возможных папок для перехода. Выбор папки в этом меню выполнит переход в неё и сделает её текущей. Адресная строка обновится соответствующим образом.
• С помощью функции поиска в vault. Просто введите ключевое слово на основе комментария или описания элемента (Item) и нажмите Enter или щёлкните значок лупы. По мере ввода будет появляться предиктивный список возможных вариантов — щёлкните по варианту, чтобы использовать его как основу для поиска. Будет просканировано всё хранилище, а результаты поиска будут выведены в виде списка совпадающих Items.

Детализация отображения панели

Чтобы настроить объём отображаемых сведений в панели Vaults , используйте значки, расположенные в правой части адресной строки.

— Нажмите, чтобы скрыть/показать область навигации Vault Folders панели.

— Нажмите, чтобы скрыть/показать области Item Details панели.

Элементы Vault (Vault Items)

Элементы компонентов, хранящиеся в Content Vault, как правило, состоят из дочерних элементов — условных графических обозначений (symbols) и посадочных мест (footprints). Все элементы фактически хранятся как серия ревизий (Revisions), чтобы поддерживать необходимость обновлений со временем, поэтому при каждом обновлении компонента компанией Altium добавляется новая Revision (внутри новой подпапки). Обновления могут быть незначительными (добавлен новый параметр) или существенными (изменение спецификаций), но будут обозначаться последовательностью пронумерованных ревизий.

Каждая ревизия компонента, перечисленная в Vault, представляет собой единый компонент (аналогично тем, что находятся в локальной Integrated Library) и, следовательно, состоит из ревизий элементов symbol и footprint. Они также находятся в Vault и могут быть просмотрены при включении области Item Details панели (

) в режиме Preview.

Навигация по элементам компонентов Vault при включённом Item Preview показывает составные элементы, из которых состоит выбранный компонент.

Размещение элемента компонента

Размещение компонентов из Component Vault поддерживается панелью Vaults с командой Place Component, а также возможностью перетаскивания (drag & drop) ревизии компонента на активный документ схемы,

Просто найдите в Content Vault нужный Item для размещения, затем выберите и перетащите деталь на схему CircuitStudio, либо щёлкните по элементу компонента правой кнопкой и выберите Place [component name] в контекстном меню. В обоих случаях символ компонента «прилипнет» к курсору, чтобы его можно было разместить в подходящем месте на схеме.

Разместите компонент в проекте, перетащив ревизию на схему или используя Place xxx из контекстного меню (по правому щелчку).

Поиск компонентов

Помимо простого просмотра содержимого vault для поиска нужного, панель Vaults также позволяет нацеленно находить конкретные компоненты с помощью её расширенных возможностей поиска и фильтрации.

Чтобы выполнить поиск в Vault, введите строку поиска в поле Search в правой верхней части панели и нажмите Enter либо нажмите кнопку Search (

). Результаты поиска могут сначала предложить набор папок содержимого на выбор, каждая из которых содержит «попадания» по вашему запросу — выберите интересующую папку (например, представляющую производителя) или просто выберите папку All, чтобы включить все результаты поиска.

Область списка Component Item панели заполнится результатами поиска (строками), при этом все доступные параметры элементов (Description, Comment, Part Reference и т. п.) будут расположены по столбцам.  Панель Vaults предлагает несколько способов фильтрации и упорядочивания результатов поиска, которые помогают найти точный(е) компонент(ы), который вам нужен.

Использование панели фильтров (Filter Pane)

Панель Filter особенно полезна, когда поиск возвращает большое количество результатов с обширным списком параметров (и соответствующих им столбцов).

Нажмите кнопку

, чтобы открыть панель. Панель Filter содержит полный список параметров и вариантов их значений для всех элементов компонентов, возвращённых поиском.

Их можно использовать для фильтрации отображаемых результатов, чтобы показывать только те компоненты, которые удовлетворяют нужным вам вариантам параметров. В последовательности применяемых настроек фильтра, показанной ниже, результаты поиска RS485 постепенно фильтруются, чтобы отобразить компоненты, удовлетворяющие заданному диапазону параметров — производитель, Fmax, температурный диапазон, полный/полудуплекс, корпус и т. д.

В примере выше результаты поиска отфильтрованы до единственного результата, который точно соответствует требуемым параметрам для устройства — трансивера RS485, как показано ниже. Щёлкните имя Item (отображается как гиперссылка), чтобы просмотреть ревизии этого Item и его сводку предпросмотра (нижняя область панели).

Фильтрация по столбцам

Альтернативный способ фильтрации результатов поиска — настроить столбцы параметров и применить фильтрацию по столбцам.

Как упоминалось выше, поиск может привести к отображению большого количества столбцов. Чтобы включить или отключить отображение конкретного столбца, нажмите кнопку управления столбцами

 и отключите те столбцы, которые не должны быть видимы, как показано ниже.

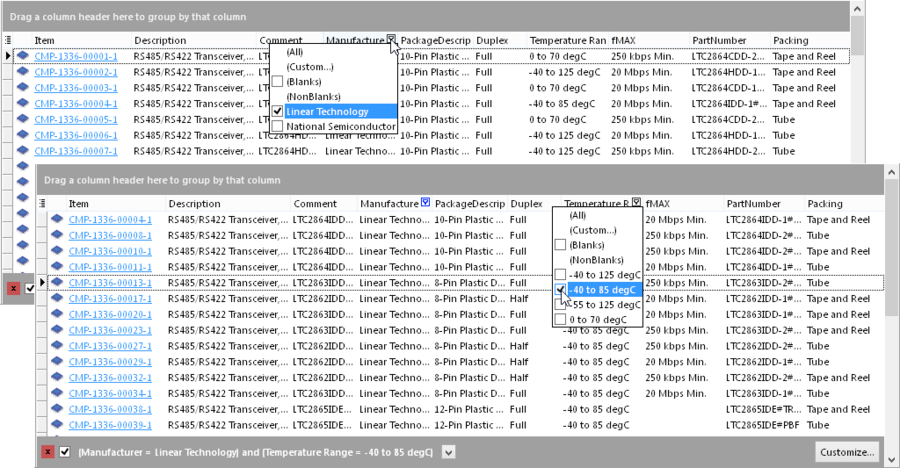

Результаты поиска можно дополнительно фильтровать по содержимому каждого столбца. Чтобы применить фильтр к столбцу, наведите курсор на заголовок столбца, чтобы появился маленький значок воронки (фильтра), затем щёлкните по значку и выберите значение параметра, как показано на примерах изображений ниже. После этого список результатов будет включать только те Component Items, у которых есть это значение.

Таким образом список можно последовательно фильтровать, чтобы показывать компоненты, соответствующие вашим требованиям спецификации.

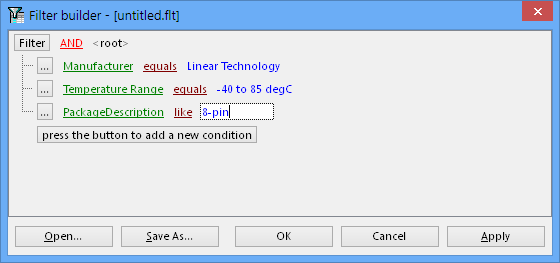

Обратите внимание, что в нижней строке области отображается составной запрос фильтра. Он представляет фильтры столбцов, которые сейчас применены, и может быть просмотрен и отредактирован нажатием кнопки

, чтобы открыть диалог Filter Builder .

Группировка результатов

Чтобы сделать представление списка результатов поиска более информативным и удобным для просмотра, его записи можно упорядочить, показав иерархию только по тем параметрам элементов, которые вам интересны. Это выполняется путем группировки результатов поиска на основе заголовков столбцов (параметров элементов).

Для этого просто перетащите заголовок столбца на текст Drag a column header here to group by that column (в верхней полосе области панели). После этого записи списка элементов компонентов будут сгруппированы по выбранному заголовку столбца, а дополнительные данные будут отображаться при раскрытии записи с помощью значка +. На верхнюю полосу можно перетащить дополнительные заголовки столбцов, чтобы создать более глубокую иерархию с информацией по конкретным параметрам.

В примере ниже заголовок Description был перетащен на полосу, а затем — заголовок Comment. В результате все компоненты с одинаковым Description будут сгруппированы вместе. Внутри этой группы элементы дополнительно группируются по Comment (как правило, это уникальный идентификатор).

Кроме того, возможность группировки можно использовать, чтобы просто собрать вместе элементы компонентов каждого производителя — как показано ниже, например.

Сведения об элементах Vault

Для каждой ревизии Item в vault панель Vaults позволяет просматривать различные аспекты этой ревизии (где применимо). Это делается с помощью одного или нескольких представлений (views) для данной ревизии. На верхнем уровне этой функциональности просмотра находится представление Summary. Отсюда, в зависимости от типа просматриваемого Item, можно переключиться на другое представление, чтобы изучить, где используется эта ревизия данного Item (Where-Used), его дочерние Items (Children или Preview), его текущее состояние (Lifecycle) и, для Component Item, информацию по цепочке поставок (Supply Chain).

Просматривайте различные аспекты ревизии Item с помощью связанных с ней представлений.

Контекстные меню (правый клик)

В панели доступны различные команды из контекстных меню, вызываемых правой кнопкой мыши. Точный список команд в конечном итоге зависит от области панели, в которой выполняется щелчок правой кнопкой, и от объекта, который в данный момент находится в фокусе в этой области. В следующих разделах описаны доступные команды.

Команды для области папок Vault

• Expand Subtree – используйте эту команду, чтобы полностью развернуть выбранную в данный момент папку и все ее подпапки.
• Expand All – используйте эту команду, чтобы полностью развернуть все папки в структуре папок vault.
• Collapse All – используйте эту команду, чтобы полностью свернуть все папки в структуре папок vault.
• Refresh Vault – используйте эту команду, чтобы обновить соединение с vault, который в данный момент просматривается.
• Properties – используйте эту команду, чтобы открыть диалог Edit Folder, в котором можно просмотреть и изменить связанные свойства для выбранной в данный момент папки.

Команды для области Items

• Place Item-Revision – используйте эту команду, чтобы разместить экземпляр выбранной в данный момент ревизии Item там, где такое размещение поддерживается. Например, разместить ревизию Component Item или Managed Sheet Item на активном листе схемы. Символ компонента или символ управляемого листа появится «плавающим» на курсоре и будет готов к размещению.
• Full Item History – используйте эту команду, чтобы открыть подробное представление для выбранного Item в виде новой вкладки в Altium Designer. Item View предоставляет очень детальный обзор истории ревизий и жизненного цикла (Lifecycle) конкретного Item, а также показывает все элементы, из которых состоит этот Item. Представление также включает временную шкалу (Timeline). Используйте Timeline, чтобы посмотреть точные дату и время любого изменения, внесенного на уровне Revision или Lifecycle State этого Item, а также кем было выполнено изменение.
• Properties – используйте эту команду, чтобы открыть диалог Item Properties. Здесь можно просмотреть свойства выбранного Item. Если для этого Item еще не выпускались (released) ревизии, свойства можно изменять.

Команды для представления Lifecycle

• Place Revision – используйте эту команду, чтобы разместить экземпляр выбранной в данный момент ревизии Item там, где такое размещение поддерживается. Например, разместить ревизию Component Item или Managed Sheet Item на активном листе схемы. Символ компонента или символ управляемого листа появится «плавающим» на курсоре и будет готов к размещению.
• View Revision Properties – используйте эту команду, чтобы открыть диалог Properties for Item Revision, который содержит список свойств, связанных с родительским Item и выбранной Revision. Также перечисляются другие свойства, например параметры для component Item или родительский проект и конфигурация для выпущенного (released) Item проекта платы.
