CircuitMakerで回路図コンポーネントとPCBコンポーネント間のリンクを維持する方法

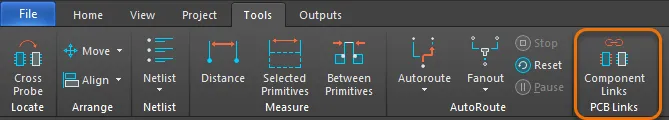

Component Links 領域のPCB Links コマンドを実行するとEdit Component Linksダイアログが開き、回路図（Schematic）とPCBの各ドメイン間でコンポーネント同士がリンクされている状態を確認・管理できます。

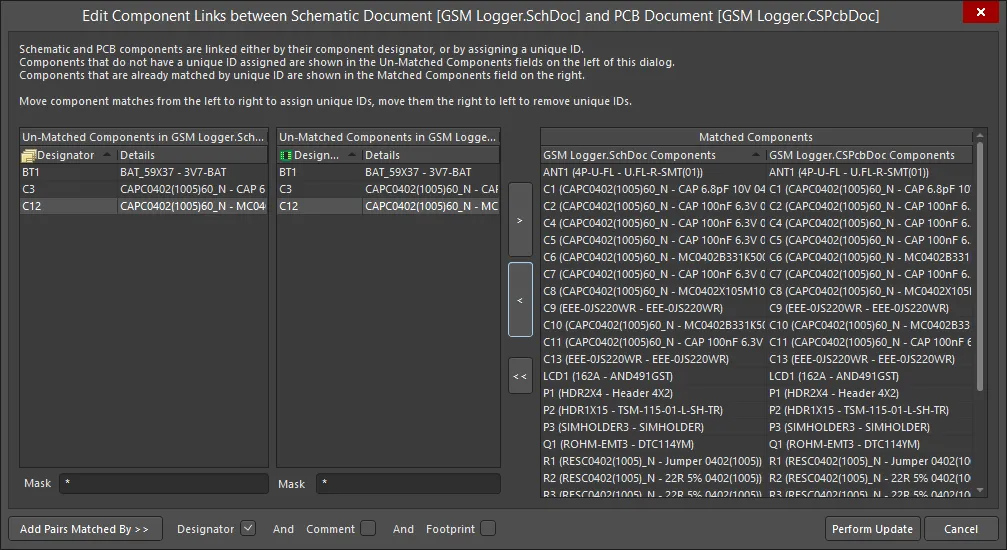

コンポーネントを回路図シートに配置すると、自動的に一意のIDが割り当てられます。比較の前段として、CircuitMakerはリンク済みコンポーネントを探すために、ソース回路図とターゲットPCBの各ドキュメントをスキャンします。リンク済みコンポーネントとは、過去に相互同期され、同じ一意IDを共有しているコンポーネントです。Edit Component Linksダイアログには、2つのドメイン間でコンポーネントを手動で照合してリンクするための操作が用意されています。

• Un-Matched Components - この領域には、現在未一致のコンポーネントが表示されます。未一致コンポーネントに対応するため、ソース回路図ドキュメント側（左）とターゲットPCBドキュメント側（右）の2つのリストが用意されています。各コンポーネントは、デジグネータ、フットプリント名、コメントで一覧表示されます。

• Matched Components - この領域には、現在一致しているすべてのコンポーネントが表示されます。領域内の2列には、左に回路図コンポーネント、右にPCBコンポーネントが表示され、各エントリはデジグネータ、フットプリント名、コメントで構成されます。

• Right Arrow - クリックすると、現在選択されている未一致の回路図コンポーネントと、現在選択されている未一致のPCBコンポーネントを手動で一致させます。各Un-Matched Componentsリストから該当エントリが消え、2つを1組とした単一エントリがMatched Components領域に追加されます。
• Left Arrow - クリックすると、Matched Components 領域で現在選択されているコンポーネントのエントリを「一致解除」します。エントリは領域から削除され、構成要素のコンポーネントはそれぞれ対応するUn-Matched Components領域リストに追加されます。
• Double Arrow - クリックすると、Matched Components領域に現在一覧表示されているすべてのコンポーネントを「一致解除」します。エントリは領域から削除され、構成要素のコンポーネントはそれぞれ対応するUn-Matched Components領域リストに追加されます。
• Add Pairs Matched By - クリックすると、右側で選択したオプションに従って未一致コンポーネントの自動一致を行います。一致はDesignator、Comment、Footprintの任意の組み合わせで試行できます。一致に成功すると、該当エントリはそれぞれのUn-Matched Componentsリストから消え、リンクされた各ペアごとに単一エントリがMatched Components領域へ追加されます。
• Perform Update - クリックすると、リンクに対して行った変更を反映します。いずれかのコンポーネントを一致解除している場合、続行すると既存のコンポーネント関連付けの一部が解除されることを知らせる確認ダイアログが表示されます。続行するにはYesをクリックします。変更されたリンク数、および／または削除されたリンク数を示す情報ダイアログが表示されます。
