IPC-2581 の対応

IPC-2581

Altium Designer の既存の機能（PCBデザインの製造、実装ファイルフォーマットでエクスポートする機能）に加え、新しい IPC-2581 Standard を個別に、または出力ジョブファイルを生成する時に利用できます。

この基準は、従来の製造出力データ（ガーバー、ドリル、部品表、テキストファイル等）に代わるものとして、採用されてきました。従来の RS-274x ガーバーフォーマットでは、複雑な製造ファイルに関して制限があるためです（レイヤ構成の定義、ドリル情報、ネットリストデータ（電気的な接続性）、部品表情報が欠落する）。

IPC-2581基準は、正式には ‘Generic Requirements for Printed Board Assembly Products Manufacturing Description Data and Transfer Methodology’ と呼ばれ、幅広い基板製造データ（レイヤ構成からパッド/配線/コンポーネント情報/部品表までの詳細）に対応する XML ベースのファイルフォーマットになります。

IPC-2581 XML ファイルには、以下の内容が含まれています:

• PCB をエッチングするための銅箔の画像情報。
• 基板のレイヤ構成情報（リジッド、フレキシブル部分を含む）。
• bare board やインサーキット テスト用のネットリスト。
• コンポーネントを購入、実装 (pick-and-place) するための部品表。
• 製造、実装に関する注釈やパラメータ。

基板設計データを製造、実装業者へ渡すために IPC-2581 フォーマットを採用する利点は、その内容を高度な 1 つのファイルフォーマット（製造、実装業者の双方が理解できる）に集約できる点です。確立された CAD-CAM データ交換の作業システムにより、データの誤解釈、ファイルエラーに関する危険を無くせます。

つまり、IPC-2581 と Gerber X2 フォーマットは、ボードデザインを製造データへ移行するための新世代の方法を表します。

Extension の利用

IPC-2581のsoftware extensionは、Extensions & Updates 画面 (DXP » Extensions and Updates) の Purchased タブにあります。

IPC-2581 Extension。

extension をインストールするには、クラウドダウンロード ボタン をクリックします。その後、Extensions & Updates 画面の Installed タブに表示されます。

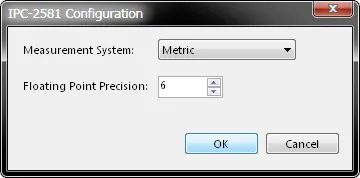

IPC-2581 ファイルは、PCB ファイルをアクティブにし、メインメニューから File » Fabrication Outputs » IPC-2581 を選択して、エクスポートできます。IPC-2581 Configuration ダイアログが表示され、エクスポートで適用する単位と精度を定義できます。

エクスポートするファイルで単位（ミリ/インチ）と精度を選択します。精度設定により、データの正確な位置やサイズが決まります。

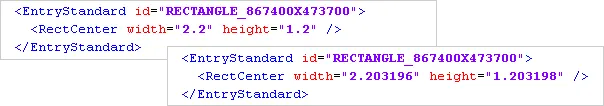

IPC-2581ファイルの精度を 1（左）と 6（右）に設定。

XML ベースの IPC-2581 ファイルは、現在のプロジェクトが保存されている場所の /Project Outputs for.. フォルダ（または、同様の）に xxx.cvg（現在の PCB 名が xxx の場合）としてエクスポートされます。

出力ジョブでの IPC-2581

出力ジョブで IPC-2581 のファイルをエクスポートするには、Fabrication Outputs の項目にある Add New Fabrication Output をクリックします。それから、PCB ドキュメントをエクスポートします。

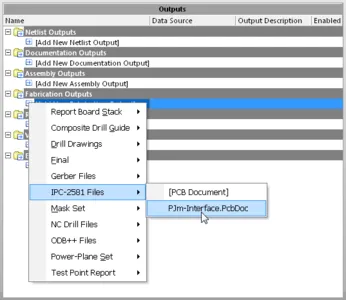

IPC-2581 のエクスポートは、出力ジョブの Fabrication エクスポート オプションで行います。

その他の製造出力も同様に、出力ジョブを実行すると、IPC-2581 XML ファイルは、Output Containers で定義した方法でエクスポートされます。これは、Vault コンテナやそのパス、または Preferences ダイアログ (DXP » Preferences) の Data Management – Publishing Destinations で定義したローカル/リモートの配布場所にエクスポートされます。

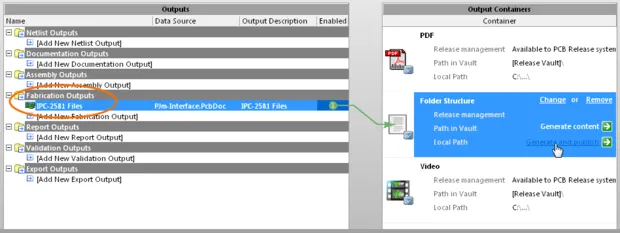

設定済み出力ジョブからローカルフォルダへ IPC-2581 ファイルを生成。
