基板外形からのクリアランスチェック

基板設計の鍵となる要素は、全てのデザインオブジェクトを基板外形内に適切に配置することです。リジッドフレキシブル基板で基板外形とその構造はより複雑になり、この要件は、より重要になります。

新しい Board Outline Clearance デザインルールを、Manufacturing の項目に追加しました。このルールにより、基板の端に正確にプリミティブを配置できます。以下のように、様々な edge タイプを対応しています。

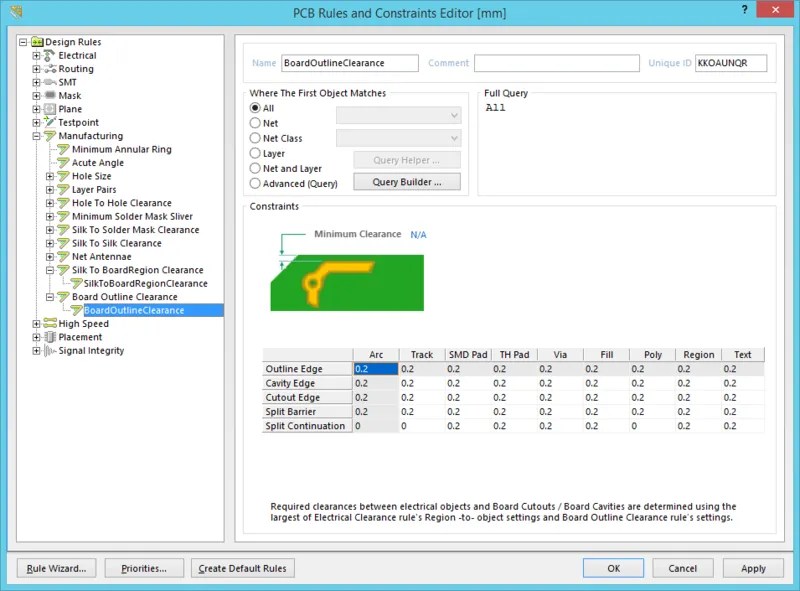

フレキシブル領域の Bottom レイヤに配置したプリミティブに対して、基板の端からのクリアランスを指定する Board Outline Clearance ルール。

Board Outline Clearance デザインルールは、基板端から、電気的、overlay (silkscreen) レイヤのオブジェクトまでのクリアランスをチェックします。

対応 Edge タイプ

このルールでは、順番に各レイヤの境界を決めます(いくつかのレイヤが、リジッド領域からフレキシブル領域へ使用されている一方、あるレイヤのみがリジッド領域にある、リジッドフレキシブルデザインを対応)。

以下の表は、このデザインルールで対応する edge タイプを示します:

Edge タイプ定義
Outline Edge基板の最も外側(外部)の端
Cavity Edgeユーザが定義した空洞の端
Cutout Edgeユーザが定義したカットアウトの端
Split Barrierスプリットラインが、基板の端を示す時、この端は、Split Line Barrier とみなされます。
Split Continuationこのレイヤが、スプリットラインの範囲を超える場合、この端は、Split Line Continuation (透過性の境界) とみなされます。object-kind を Split Continuation にするには、クリアランス値をゼロに設定します。上図で、配線(トラックとアーク)は、split continuationにでき、パッドやビアのようなその他のオブジェクトは、できません。ゼロは、これらの object-kinds が、この edge タイプを無視できるよう、ソフトウェアへ指示します。配線済みトラックを許可するには、この方法を使用します(例えば、あるレイヤ構成から他へ変更するため)。

新しいクエリキーワード

IsRuleBoardOutlineClearance
