시스템 설치, 라이선스 및 관리

상위 문서: CircuitStudio Documentation

어떤 소프트웨어 애플리케이션이든 설치는 간단하고 직관적이며, 무엇보다도 빠르게 진행되어야 합니다. 또한 소프트웨어를 설치한 뒤에는 필요하다고 판단되는 시점에 언제든지 업데이트를, 그리고 간소화된 방식으로 수행할 수 있기를 원합니다.

CircuitStudio는 이러한 요구를 충족하는 빠르고 효율적인 설치 관리 시스템(Installation Management System)을 제공합니다. 이 시스템은 초기 설치 과정을 신속하게 할 뿐만 아니라, 설치 이후 언제든지 해당 소프트웨어에서 사용할 기능을 사용자가 직접 구성할 수 있게 해줍니다.

초기 설치

Main article: CircuitStudio 설치

CircuitStudio의 초기 설치는 CircuitStudio Installer을(를) 사용하여 수행됩니다. 이 마법사 기반 설치 프로그램은 작은 실행 파일(CircuitStudioSetup.exe)을 실행하여 시작합니다. 이 실행 파일은 CircuitStudio website에서 다운로드하며, 하드 디스크의 어느 위치에나 저장할 수 있습니다.

CircuitStudio Installer 덕분에 간소화된 설치.

설치 마법사의 여러 페이지에서 정의할 수 있으며, 무엇을 어디에 설치할지 제어할 수 있게 해주는 설치의 핵심 요소는 두 가지입니다.

• Design Functionality – 처음에 어떤 기능을 설치할지 지정할 수 있습니다. PCB Design 옵션은 PCB 설계를 수행하는 데 필요한 기본 소프트웨어와 핵심 기술을 제공합니다. 이는 항상 설치되며 선택 해제할 수 없습니다. 나머지 옵션을 사용해 필요에 맞게 설치를 조정하십시오. 이는 초기 설치 시간에도 영향을 줍니다.
• Install Location – Program Files 및 Shared Documents 설치 위치 측면에서 설치 대상 폴더를 지정할 수 있습니다. 이러한 위치는 CircuitStudio의 여러 인스턴스를 설치할 때 특히 중요해집니다.

설치 자체는 간소화되어 있으며 빠르게 진행됩니다. 이를 통해 가능한 한 가장 짧은 시간 안에 설치를 완료하고 바로 사용할 수 있습니다. 설치 후에는 사용 가능한 기능과 동작 측면에서 설치 구성을 추가로 세밀하게 조정할 수 있습니다.

CircuitStudio 라이선스

CircuitStudio에는 간소화된 라이선싱 시스템이 포함되어 있어 CircuitStudio 소프트웨어의 라이선스를 적시에 효율적으로 획득하고 바로 사용할 수 있습니다. 클라이언트 측 라이선스 획득은 사용자가 독립형 라이선스 파일(*.alf)을 사용하여 관리합니다. 이 파일은 필요에 따라 저장, 복사, 백업할 수 있습니다. .alf 파일은 ( EULA에 따라) 특정 폴더로 복사한 뒤 독립형 라이선스 구성(Standalone License Configuration)의 일부로 파일을 추가함으로써 가정용 컴퓨터에서도 재사용할 수 있습니다.

라이선스 가용성, 선택 및 구성

Related article: 독립형 라이선스 사용

라이선스 구성 및 선택은 My Account 영역에서 수행되며, 이는 CircuitStudio의 Home 페이지에서 사용할 수 있는 여러 보기 중 하나입니다. 이 영역은 CircuitStudio의 Home page에서 My Account link를 클릭해 드롭다운에 접근하여 열 수 있습니다.

여기는 라이선스를 획득하기 위한 ‘명령 센터’입니다. CircuitStudio 계정에 로그인하여 사용 가능한 독립형 라이선스(구매하여 계정에 연결된 라이선스)를 확인하고 선택하십시오.

My Account 영역에 접근하기.

CircuitStudio 기능 확장

CircuitStudio 인스턴스의 기능을 강화할 수 있도록, 소프트웨어의 사용자 지정은 Extensions라는 개념을 통해 가능해집니다. 이는 시스템에서 이해해야 할 핵심 개념입니다. 확장(extension)은 추가 기능과 동작을 제공하는 소프트웨어의 애드온(add-on)입니다. 초기 설치의 일부로 핵심 기능/함수 세트가 설치되며 투명하게 처리되는데, 이를 System Resources라고 합니다. 또한 Optional Extensions도 제공되며, 이는 사용자가 필요에 따라 선택적으로 설치하거나 제거할 수 있는 기능 패킷입니다. 이 확장 개념을 통해 설계 요구에 맞게 설치를 ‘맞춤 제작’할 수 있습니다.

CircuitStudio에서 소프트웨어 확장 관리는 전용 Extensions and Updates page에서 수행되며, 이는 CircuitStudio의 Home page에서 사용할 수 있는 여러 보기 중 하나입니다. CircuitStudio의 Home page에서 Extensions and Updates 을(를) 클릭하여 이 영역에 접근하십시오.

Extensions & Updates 영역에 접근하기 - 소프트웨어에서 사용 가능한 기능을 효율적으로 관리하기 위한 명령 센터.

소프트웨어의 여러 인스턴스 설치

컴퓨터에 CircuitStudio 기본 버전을 설치한 후에는 후속 버전으로 업데이트하거나, 해당 후속 버전을 새롭고 독립적인 인스턴스로 설치할 수 있습니다. 설치 시스템은 서로 다른 소프트웨어 인스턴스의 동시 설치를 지원합니다. 서로 다른 버전 인스턴스를 설치하는 장점은 이전 버전에 빠르게 직접(그리고 독립적으로) 접근할 수 있다는 점이며, 반면 업데이트는 이전 버전을 이후 버전으로 사실상 대체합니다.

후속 버전의 CircuitStudio 설치 프로그램을 실행하면 CircuitStudio Installer 마법사에 Installation Mode라는 제목의 추가 페이지가 표시됩니다. 이 페이지에서는 기존 CircuitStudio 버전 인스턴스를 업데이트할지, 아니면 별도의 새 버전 인스턴스로 설치할지 선택할 수 있습니다. 동일한 컴퓨터에서 소프트웨어의 버전 인스턴스를 분리해 유지하려면 New installation 옵션을 선택하십시오. 마법사 후반부에서 새 인스턴스에 대해 서로 다른 대상 폴더를 지정하는 것을 잊지 마십시오.

설치 폴더

소프트웨어의 여러 개별 버전 인스턴스 설치를 가능하게 하는 중요한 요소는 두 가지입니다.

• 설치 중 Programs 및 Documents 설치 위치 모두에 대해 서로 다른 대상 폴더를 지정할 수 있는 기능.
• 각 독립 인스턴스에 대해 전역 고유 식별자(GUID)를 사용하는 시스템. 이 식별자는 표준 128비트 URN 모델을 사용하며 32자 16진수로 표시됩니다. 이는 애플리케이션 데이터 폴더와 레지스트리 항목을 고유하게 구분하는 데 사용됩니다. 특정 CircuitStudio 인스턴스를 실행하면 시스템은 이 식별자를 통해 해당 인스턴스에만 해당하는 파일과 레지스트리 항목만 처리합니다.

다음은 CircuitStudio의 기본 설치 폴더에 대한 요약입니다.

• CircuitStudio의 기본 주 설치 경로는 다음과 같습니다.

\Program Files (x86)\Altium\CS

• 기본 설치의 예제, 라이브러리 및 템플릿은 다음 디렉터리에서 찾을 수 있습니다.

\Users\Public\Documents\Altium\CS

• 특정 인스턴스의 시스템 애플리케이션 데이터(예: Extensions, Portal Cache) 및 보안(라이선스 .alf) 파일은 다음 두 디렉터리에서 찾을 수 있습니다.

\ProgramData\Altium\CircuitStudio <GUID>
\ProgramData\Altium\CircuitStudio <GUID>_Security

• 특정 인스턴스의 사용자 애플리케이션 데이터 파일(예: 기본 환경설정, 기본 PCB 보기 구성, 마지막 작업공간)은 다음 디렉터리에서 찾을 수 있습니다.

\Users\<ProfileName>\AppData\Roaming\Altium\CircuitStudio <GUID>

특정 인스턴스의 사용자 로컬 애플리케이션 데이터는 다음 디렉터리에서 찾을 수 있습니다:


\Users\<ProfileName>\AppData\Local\Altium\CircuitStudio <GUID>

올바른 폴더 식별

메인 프로그램 설치 및 공유 문서 폴더의 경우, 해당 폴더에 의미 있는 이름을 지정할 수 있으며, 이는 여러 버전 인스턴스가 설치된 컴퓨터에서 매우 유용합니다. 그러나 다른 폴더들은 GUID로만 구분됩니다. 따라서 올바른 버전 인스턴스에 해당하는 올바른 폴더인지 구분하기가 갑자기 더 어려워집니다. 하지만 현재 열려 있는 소프트웨어 인스턴스에서 사용 중인 GUID를 빠르게 식별할 수 있도록 도와주는 is이(가) 제공되며, 이 정보를 바탕으로 Windows Explorer에서 올바른 폴더를 선택할 수 있습니다.

GUID는 Preferences dialog (File » System Preferences)의 PCB Editor - General page에 있는 Temporary Mesh Data region의 Directory field에서 확인할 수 있습니다.

활성 CircuitStudio 버전 인스턴스에서 사용 중인 GUID 식별.

이전 버전에서 환경설정 가져오기

새 버전 인스턴스의 CircuitStudio를 설치하고 실행하면, 시작 시 가장 최근의 이전 설치에서 환경설정을 가져올 기회가 제공됩니다. 개별 환경설정 페이지 수준에서 가져올 항목을 선택할 수 있으므로, 전체 또는 일부 환경설정만 가져올지 완전히 제어할 수 있습니다.

초기 시작 시 환경설정 가져오기 옵션을 선택하지 않았더라도 걱정하지 마십시오. 환경설정은 언제든지 Preferences dialog에서 빠르게 로드할 수 있습니다. 대화상자 하단의 Load button을 클릭한 다음, 이전 버전에 대한 필요한 DXP Preferences File(_Profile.DXPPrf)을 찾아 열면 됩니다. 이 파일은 해당 설치의 \Users\<ProfileName>\AppData\Roaming\Altium\CircuitStudio <GUID> folder에서 찾을 수 있습니다.

설치 후 설치된 핵심 기능 변경

CircuitStudio 초기 설치 중에는 설치할 핵심 설계 기능을 선택할 수 있습니다. 하지만 이 선택은 ‘고정’된 것이 아니며, 설치 후 언제든지 변경할 수 있습니다. 이는 다음 두 위치에서 수행할 수 있습니다.

• CircuitStudio 내부에서 – Extensions and Updates area의 Installed page에서.
• Windows 내부에서 – 표준 Programs and Features page(Windows의 Control panel에서 접근)에서.

CircuitStudio에서

1. CircuitStudio의 Home page에서 My Account 드롭다운의 Extensions and Updates 을(를) 클릭하여 Extensions & Updates area에 접근합니다.

2. Extensions and Updates page에서 Installed tab을 클릭하여 Installed page에 접근합니다.
3. Platform region의 오른쪽 상단에서 Configure을(를) 클릭합니다. 그러면 Configure Platform page가 열리며, 여기에는 플랫폼 확장을 포함한 소프트웨어의 핵심 기능 세트가 표시됩니다. 이 내용은 CircuitStudio Installer의 Select Design Functionality page에서 찾을 수 있는 내용과 동일합니다.

4. 필요에 따라 설치된 핵심 기능 세트를 변경한 다음 Apply을(를) 클릭합니다. 확인 대화상자가 열리면 OK을(를) 클릭하여 변경 사항을 적용하고 CircuitStudio를 다시 시작합니다. CircuitStudio 인스턴스가 종료되고, 변경 사항을 구현하는 데 필요한 파일 다운로드 진행 상황이 표시되는 창이 나타난 다음 해당 파일이 설치됩니다.
5. 그런 다음 CircuitStudio가 다시 시작됩니다.

Windows에서

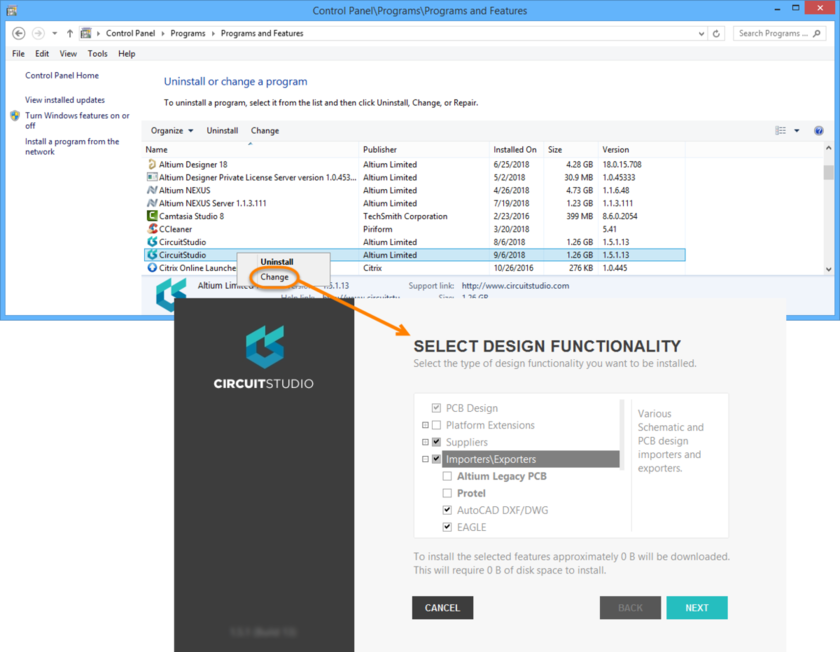

1. CircuitStudio 항목을 마우스 오른쪽 버튼으로 클릭하고, 컨텍스트 메뉴에서 Change 명령을 사용합니다.

2. CircuitStudio Installer 마법사가 표시됩니다. Account Log In 팝업 창을 통해 로그인하면 Select Design Functionality 페이지로 이동합니다. 필요에 따라 설치된 핵심 기능 세트를 변경한 다음 NEXT을(를) 클릭합니다.

3. Ready to Modify 페이지가 표시됩니다. 이 시점에서 설치 관리자는 설치를 수정하는 데 필요한 모든 정보를 확보한 상태입니다. 변경할 사항이 있으면 BACK 버튼을 클릭합니다. 설치를 취소하려면 CANCEL을(를) 클릭합니다. 수정을 진행하려면 NEXT을(를) 클릭합니다. 페이지가 Modifying CircuitStudio(으)로 바뀌며, 변경을 구현하는 데 필요한 파일이 다운로드 및 설치됩니다.

4. 설치 수정이 완료되면 RUN CIRCUITSTUDIO을(를) 클릭하여 CircuitStudio를 다시 실행하거나, FINISH을(를) 클릭하여 소프트웨어를 실행하지 않고 설치 관리자를 종료합니다.

최신 버전으로 업데이트

다음 두 위치에서 수행할 수 있습니다.

• CircuitStudio 내부 – Extensions and Updates 영역의 Updates 탭에서.
• Windows 외부 – 표준 Programs and Features 페이지에서(Windows 8/7의 Control 패널에서 접근).

CircuitStudio에서

1. CircuitStudio의 Home 페이지에서 Extensions and Updates 을(를) 클릭하여 Extensions and Updates 페이지에 접근합니다.

2. Extensions and Updates 페이지에서 Updates 탭을 클릭하여 Updates 페이지에 접근합니다.
3. 플랫폼의 새 버전을 사용할 수 있으면 Platform 영역의 오른쪽 상단에 알림이 표시됩니다.

4. 업데이트를 진행하려면 아이콘을 클릭합니다. 진행률 표시줄이 나타나 다운로드 진행 상황(기본적으로 최신 버전용 설치 관리자를 가져오는 과정)을 표시합니다. 업데이트를 취소해야 하는 경우, 해당 취소 아이콘을 클릭합니다.
5. 플랫폼 업데이트를 설치하려면 재시작이 필요하다는 안내가 포함된 확인 대화상자가 나타납니다. Yes을(를) 클릭합니다. CircuitStudio 인스턴스가 종료되고, 창이 나타나(기본적으로 설치 관리자 대화상자의 Updating CircuitStudio 페이지) 업데이트를 구현하는 데 필요한 파일 다운로드 진행 상황이 표시된 다음 해당 파일이 설치됩니다.
6. 그런 다음 CircuitStudio가 다시 시작됩니다.

Windows에서

현재 CircuitStudio 인스턴스를 최신 버전으로 업데이트하는 작업은 해당 최신 버전을 설치하는 과정에서 수행됩니다.

1. 소프트웨어 최신 버전과 연결된 CircuitStudioSetup.exe 파일을 다운로드하여 실행합니다.
2. 새 버전의 CircuitStudio Installer을(를) 사용하여 설치 과정을 진행합니다. 최종 사용자 사용권 계약(EULA)에 동의하면 Installation Mode 페이지가 표시됩니다. 이 페이지에서는 기존 CircuitStudio 버전 인스턴스를 업데이트할지, 또는 별도의 새 버전 인스턴스로 설치할지 선택할 수 있습니다. Update existing version 옵션을 선택한 다음 드롭다운 필드를 사용하여 업데이트할 소프트웨어의 특정 인스턴스를 선택합니다. 선택한 인스턴스를 기준으로 Programs 및 Documents 설치 위치가 요약 표시됩니다.

3. NEXT을(를) 클릭합니다. Ready to Update 페이지가 표시됩니다. 이 시점에서 설치 관리자는 기존 설치를 업데이트하는 데 필요한 모든 정보를 확보한 상태입니다. 변경할 사항이 있으면 BACK 버튼을 클릭합니다. 설치를 취소하려면 CANCEL을(를) 클릭합니다. 업데이트를 진행하려면 NEXT을(를) 클릭합니다.
4. Account Log In 팝업 창을 통해 로그인합니다. 완료되면 페이지가 Updating CircuitStudio(으)로 바뀌며, 업데이트를 구현하는 데 필요한 파일이 다운로드 및 설치됩니다.

5. 설치 업데이트가 완료되면 RUN CIRCUITSTUDIO을(를) 클릭하여 CircuitStudio를 다시 실행하거나, FINISH을(를) 클릭하여 소프트웨어를 실행하지 않고 설치 관리자를 종료합니다.

제거

CircuitStudio 제거는 CircuitStudio Uninstaller을(를) 사용하여 수행합니다. 이 마법사 기반 제거 도구는 표준 Programs and Features 페이지( Control 패널에서 접근)에서 접근합니다. CircuitStudio에 대한 필요한 항목을 마우스 오른쪽 버튼으로 클릭한 다음 컨텍스트 메뉴에서 Uninstall 명령을 사용합니다.

다음과 같이 ‘제거’ 수준이 서로 다른 세 가지 작업이 제공됩니다.

• Uninstall – 설치 폴더(프로그램 파일 및 공유 문서 위치)는 제거하지만, 환경설정 기반 폴더는 그대로 둡니다. 이를 통해 현재는 설치되어 있지 않지만 환경설정은 재사용할 수 있는 빌드를 유지할 수 있으며, 예를 들어 다른 설치된 버전에 로드하여 사용할 수 있습니다.
• Remove Preferences – 시스템 애플리케이션 데이터 및 보안 파일, 사용자 애플리케이션 데이터 파일, 사용자 로컬 애플리케이션 데이터를 포함하는 환경설정 기반 폴더만 제거합니다.
• Remove Completely – 전체 설치를 완전히 제거합니다(즉, 설치 폴더와 환경설정 폴더 모두).

필요한 제거 작업을 선택합니다. 제거를 취소하려면 CANCEL을(를) 클릭합니다. 제거를 진행하려면 NEXT을(를) 클릭합니다. 페이지가 Uninstalling CircuitStudio(으)로 바뀌며 선택한 작업이 처리됩니다. 제거가 완료되면 제거 도구의 Uninstallation Complete 페이지에서 FINISH 을(를) 클릭합니다.
