スタンドアロンのガーバー比較

概略

無料のブラウザーベースのAltium 365 Gerber Compareビューアーを使用すると、リリース間のPCB製造出力を比較したり、基板データを製造に送る前に比較・確認したりできます。この記事では、ダウンロード、インストール、ユーザー登録を行うことなく、2つのガーバーデータセットをアップロードし、色分けされた差分をレイヤーごとに確認して、比較ビューや個々のソースビューで距離を測定する方法を説明します。ガーバー製造ファイルの変更箇所を確認する方法を見ていきましょう。

- Altium Designerやその他のECADツールから、サポートされているガーバーファイルをアップロードする方法を学びます。
- Differencesペインと、それに連動するグラフィカルなハイライト表示を使って、レイヤーごとの差分を確認します。
- 2点間を測定し、その距離と座標を確認します。
AIでさらに深掘り:

スタンドアロンのAltium 365 Gerber Comparisonビューアーでは、Webブラウザーを通じて、製造用ガーバーファイル間の差分をグラフィカルに表示する機能を無料で利用できます。リリース間で設計の製造出力を比較したり、基板の製造データを製造業者に送付する前に確認したりするための、迅速で簡単な手段を提供します。

Altiumが開発・提供する無料サービスであるGerber Compareビューアーは、ダウンロード、ソフトウェアのインストール、登録を行わずにすべての機能を利用できます。Altium Designerやその他のECADアプリケーションで生成されたガーバー出力ファイルから、ハードウェアベンダーが提供するガーバーデータまで、一般的なガーバーファイルパッケージを幅広くサポートしています。

► オンラインのGerber Compareツールには、www.altium.com/gerber-compare、またはオンラインAltium 365 Viewerのボタンからアクセスできます。詳細については、スタンドアロンのAltium 365 Viewerページを参照してください。

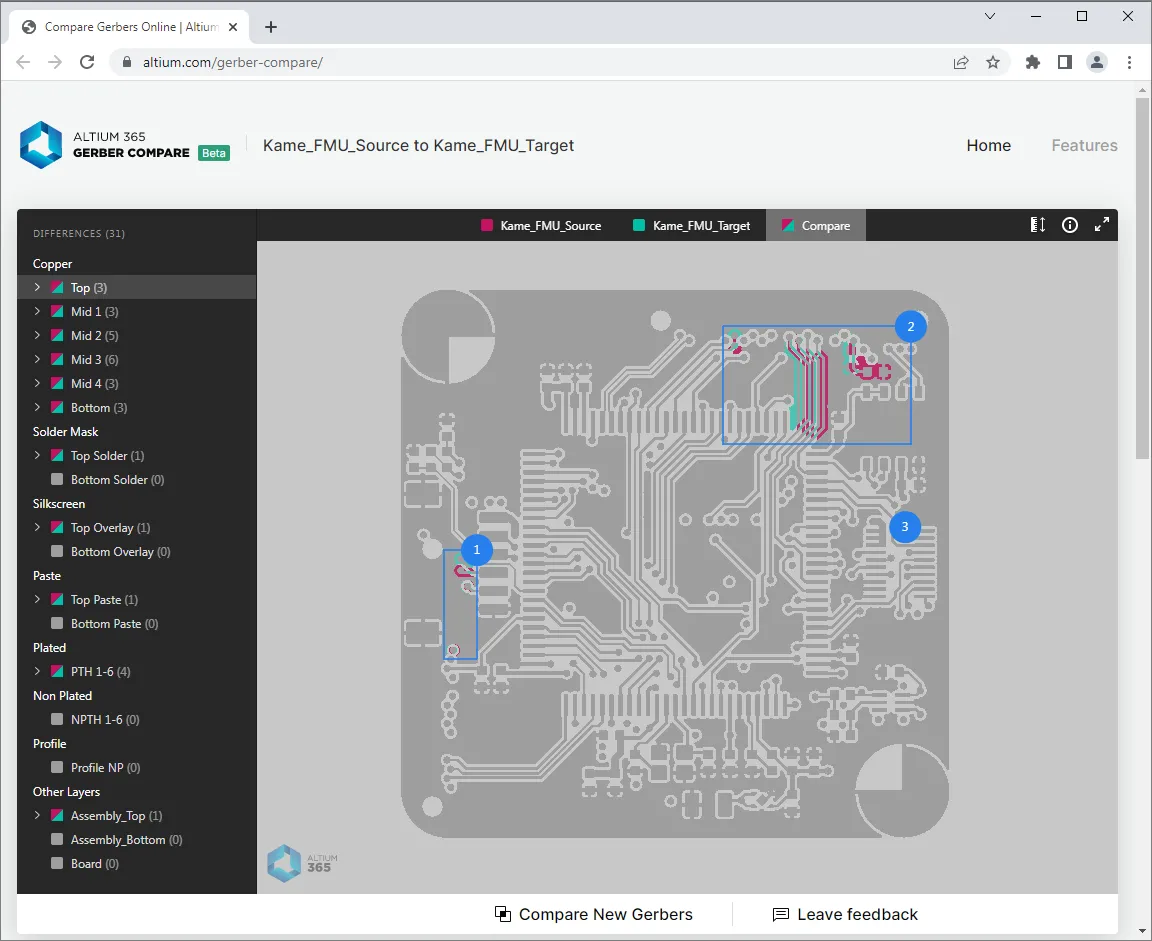

2つのガーバーデータセットをアップロードして、両者の視覚的な差分とデータの差分を解析できます。2つのガーバーデータセットをアップロードして、両者の視覚的な差分とデータの差分を解析できます。

ガーバー比較機能はAltium 365 Personal Spaceでも利用できます。こちらでは、アップロードしたデータは現在のWebセッションで一時的に利用できるだけでなく、継続的に保存されます。

ガーバーの比較

オンラインのGerber Compareビューアーは、標準のRS-274X形式またはX2形式のガーバーデータを、アーカイブファイル(ZIP、RARなど)、またはローカルフォルダーから指定したファイルとして受け付けます。アーカイブされたガーバーデータセットを、インターフェースのボックス(新しいバージョンと古いバージョン)にドラッグ&ドロップするか、オプションを使用して、適切なガーバーファイルのセットまたは単一のガーバーアーカイブを参照して選択します。フォルダーをアップロードボックスにドラッグ&ドロップすることもできます。アップロードが完了すると、ビューアーの比較エンジンが、新旧(ソース/ターゲット)のガーバーデータセット間の差分を計算します。大規模または複雑な設計では、この処理に時間がかかる場合があります。

また、アップロードボックスの下にあるView Example Comparisonオプションから、ガーバー比較のサンプルを開いて確認することもできます。

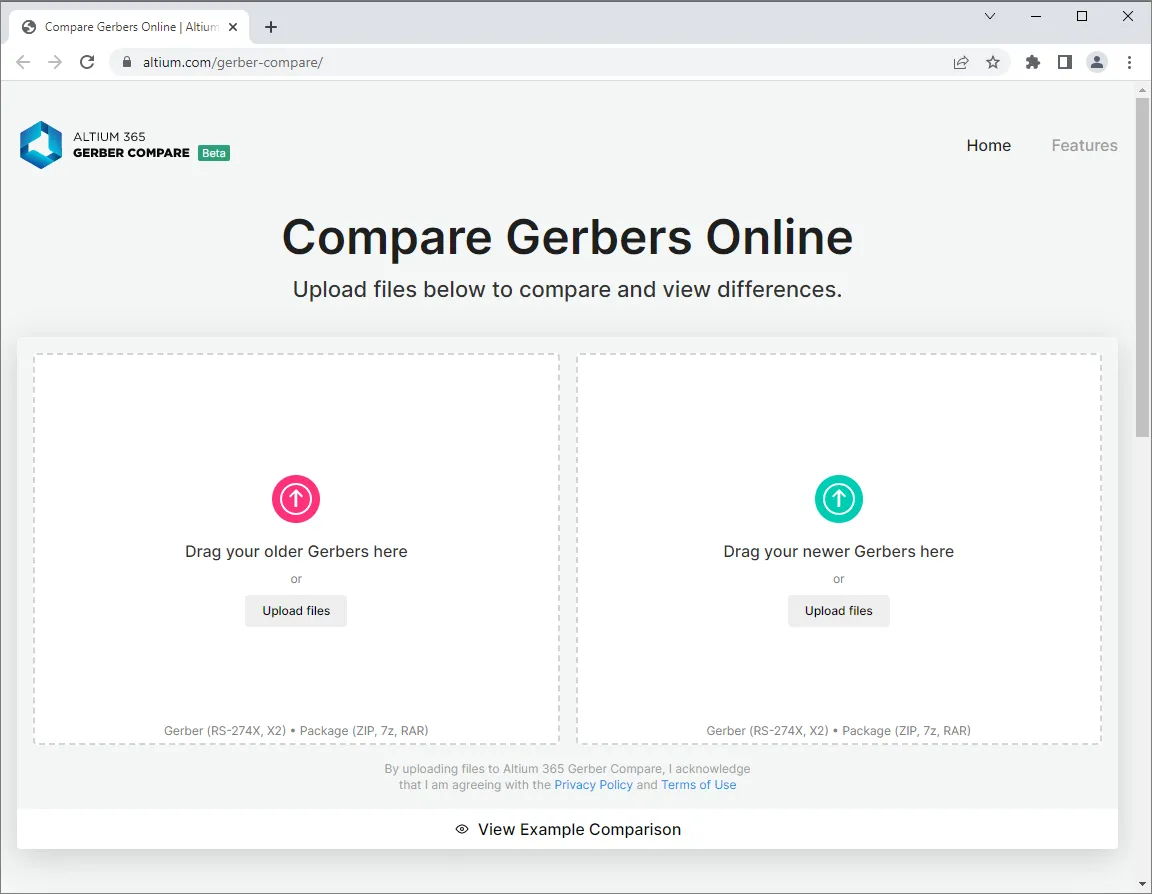

AltiumのメインWebサイトからオンラインのAltium 365 Gerber Compareツールにアクセス。AltiumのメインWebサイトからオンラインのAltium 365 Gerber Compareツールにアクセス。

Gerber Compareエンジンは、Altium Designerやその他のさまざまな設計ツール(KiCad®、Eagle™など)で生成されたガーバーファイルを処理できます。

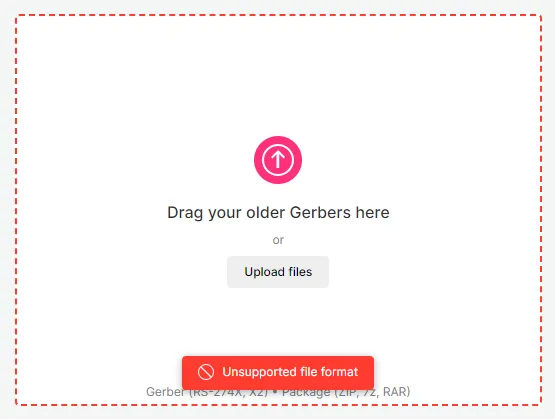

ガーバーファイルが認識できない形式の場合()、またはガーバーファイルの構造に処理エラーが発生した場合()、インターフェースにアップロードエラーが表示されます。

2つのガーバーファイルセットをガーバー比較ツールにアップロードすると、ブラウザーのインターフェースに、ガーバーデータセット間のグラフィックとネットデータの両方の差分が表示されます。対話型のUIでは、レイヤーごとにレイアウトの差分を個別に選択してハイライト表示したり、基板上の任意の領域をズームおよびパンしたり、比較元の各ガーバーデータセットを個別に表示したりできます。

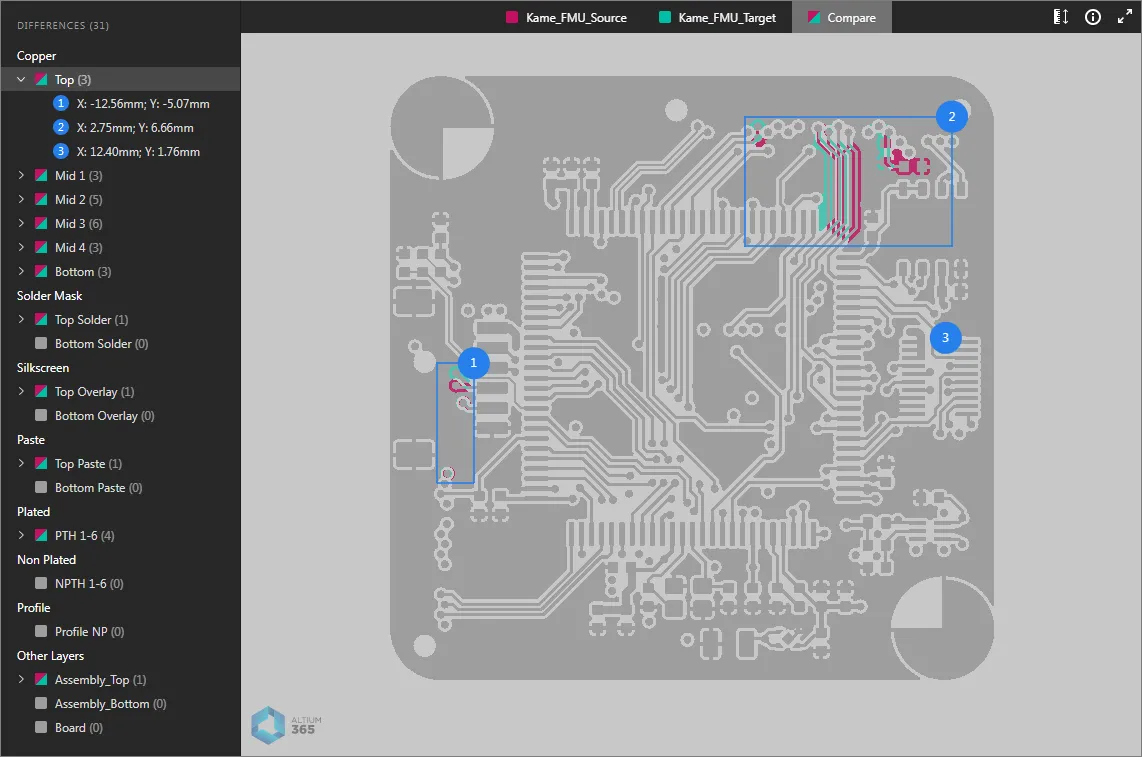

Gerber Compareビューの差分検出エンジンは、比較対象の各ガーバーレイヤーファイルを処理し、各セット間の変更を合成表示します。

Gerber Compareビューの差分検出エンジンは、比較対象の各ガーバーレイヤーファイルを処理し、各セット間の変更を合成表示します。

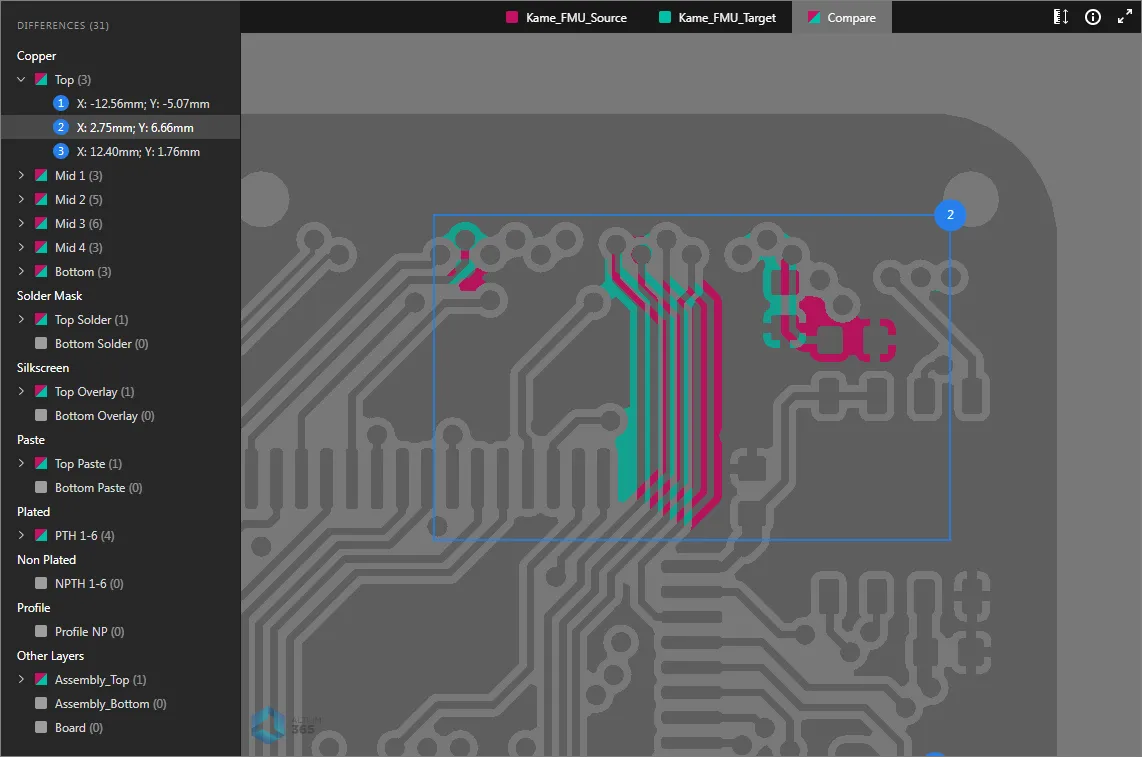

選択したレイヤーを展開すると、そのレイヤーの差分を表す、個別に番号が付いたネットセクションが表示されます(デフォルトでは展開表示されます)。ネットのエントリーをクリックすると、変更箇所の詳細が拡大表示されます。グラフィック表示は色分けされており、古いガーバーデータは赤、新しいガーバーデータは緑で表示されます。比較元の新旧データセットの対応するガーバーデータを表示するには、ビュー上部にある各セット名のタブを選択します。



差分ペイン

ガーバー比較ビューの左側にあるDifferencesペインには、レイヤーとレイヤー間の差分に関する情報が表示され、それらのガーバー差分間を移動できます。すべての基板レイヤーのエントリーが含まれており、各レイヤーには、ガーバーレイヤーファイル間で検出された一連の差分を示す、番号付きのサブエントリーが含まれています。

各差分エントリーには、そのエントリーの青い境界ボックスの左下隅を示す位置データが含まれ、基板表示領域の対応するグラフィックにクロスプローブできます。このクロスプローブは双方向に機能するため、基板ビューで番号マーカーを選択すると、Differencesペイン内の対応するエントリーがハイライト表示されます。

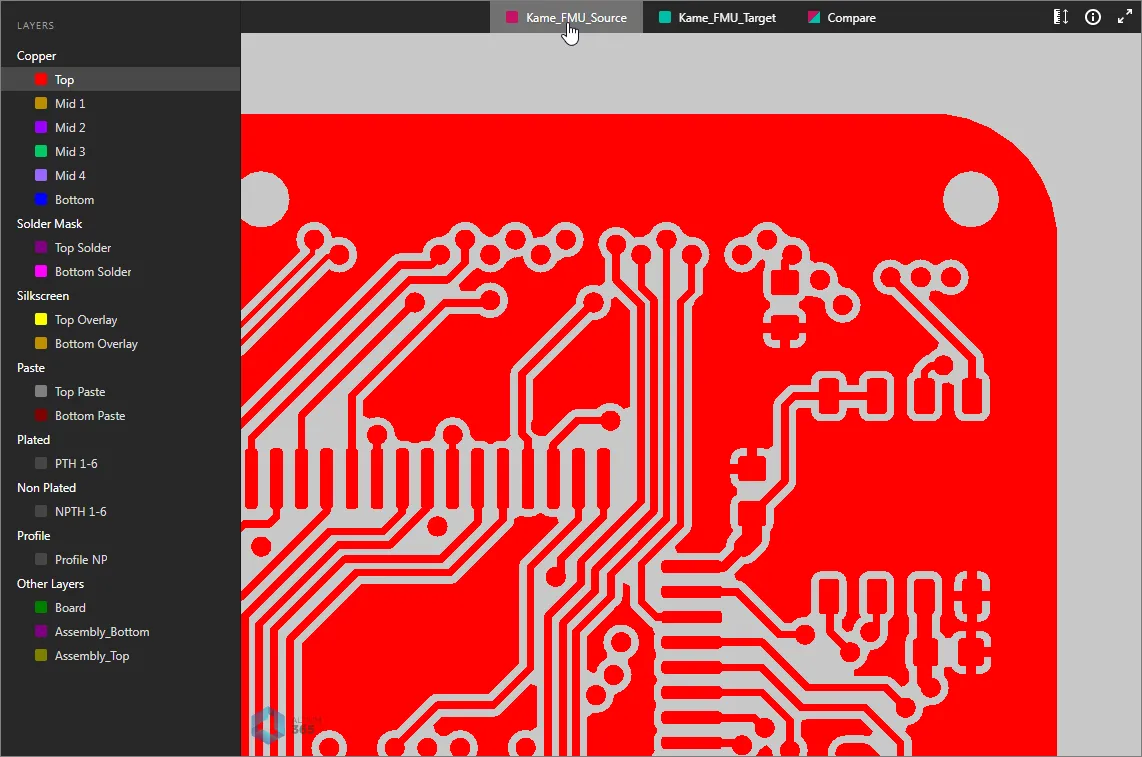

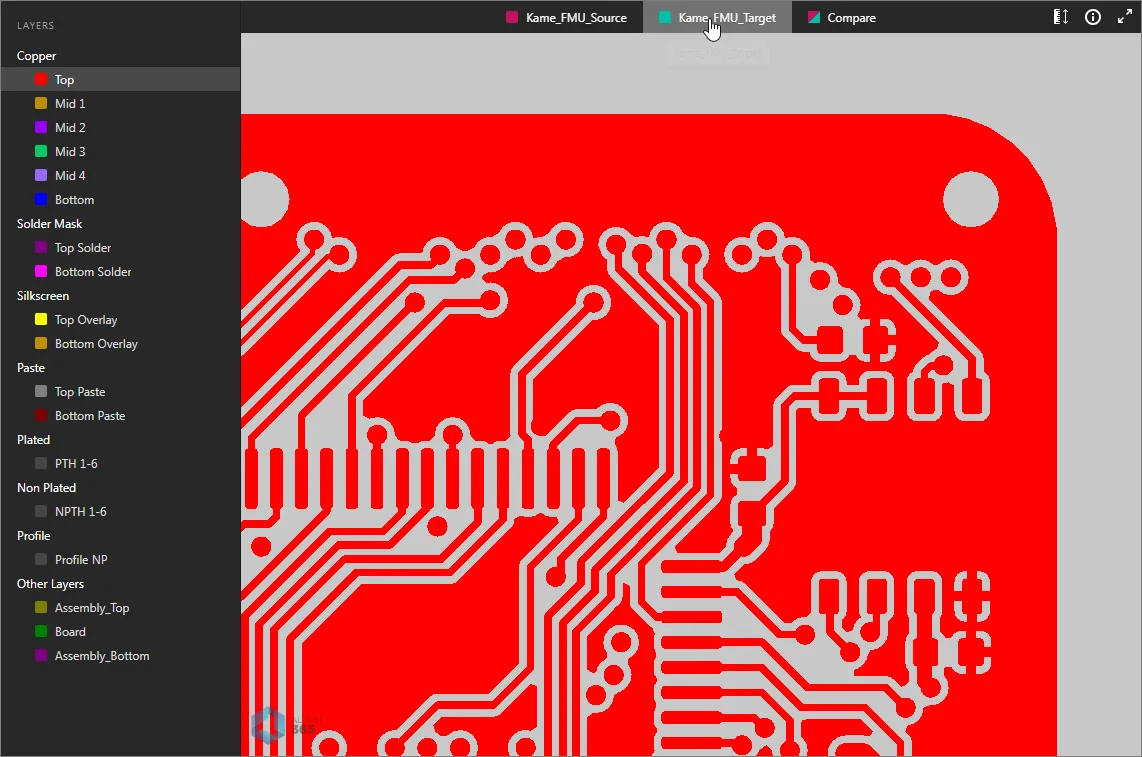

Compareビューで変更を解析しながら、古いガーバービューと新しいガーバービューを直接切り替えることができます。

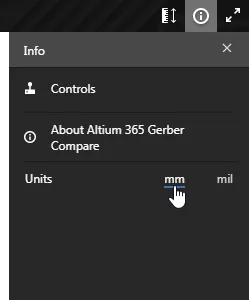

右側のInformationペイン()を開くと、比較結果に使用する寸法単位を指定できます。

ペイン内でControlsオプションを選択すると、メイン表示領域の表示操作に関する情報を確認できます。



測定

ソース、ターゲット、またはCompareのガーバービュー内で、任意の正確な2点間の寸法を測定できます。測定するには、 ボタンをクリックして、Measurementsペインで測定モードに入ります。

2点間を測定するには、次の操作を行います。

  1. 最初の測定点(ポイント1)をクリックします。この点には小さな白い十字が表示されます。
  2. 2番目の測定点(ポイント2)に移動してクリックします。2番目の点を指定する前に右クリック(またはEscを押す)すると、最初からやり直すことができます。
  3. 測定されたXY距離が、基板ビューとMeasurementsペインに表示されます。ペインには、X方向とY方向それぞれの距離、およびポイント1とポイント2のXY座標も表示されます。

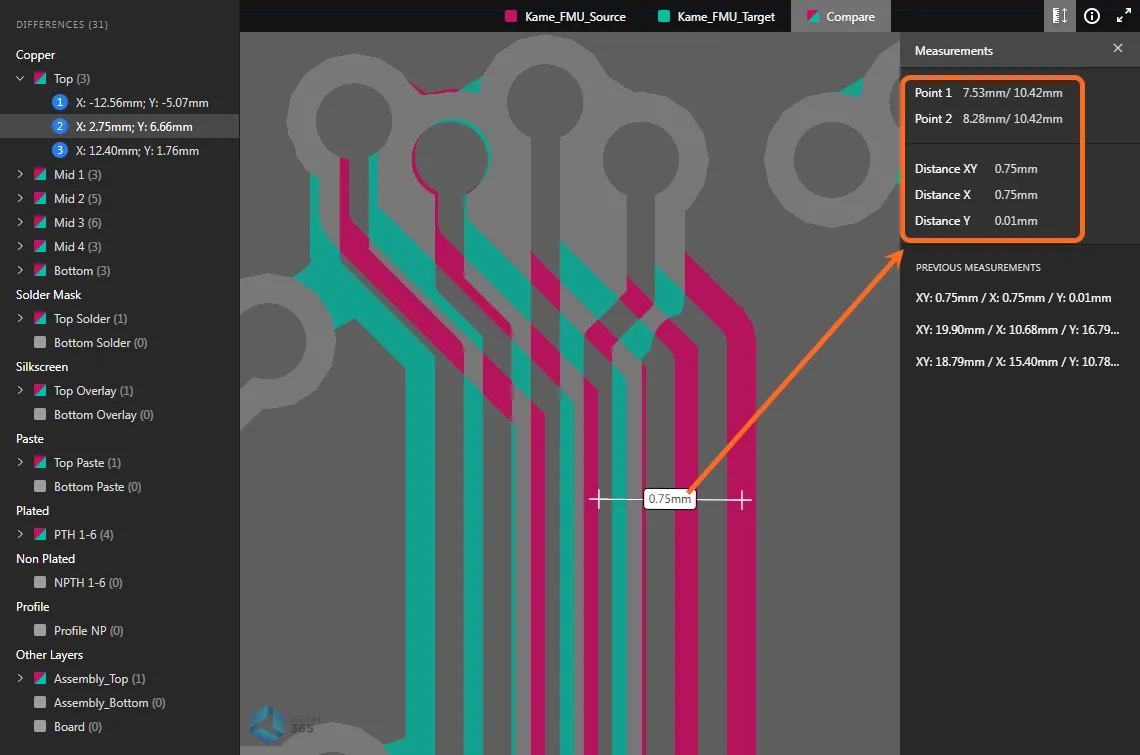

Compareビューでの測定と、Measurementsペインに表示された測定結果の例。Compareビューでの測定と、Measurementsペインに表示された測定結果の例。

測定は何回でも続けて行うことができ、直近の5回分がペインのPrevious Measurements領域に順番に記録されます。いずれかのエントリーをクリックすると、その測定結果を呼び出せます。
