IPC ウィザードで 3D STEP モデルを生成

Created: 8月 09, 2019 | Updated: 9月 29, 2025 | Applies to version: 16.0

This document is no longer available beyond version 16. Information can now be found here: Creating a Component using the IPC-compliant Footprint Wizard for version 25

内容

その他のリソース

3D STEP Model Generation Wizard

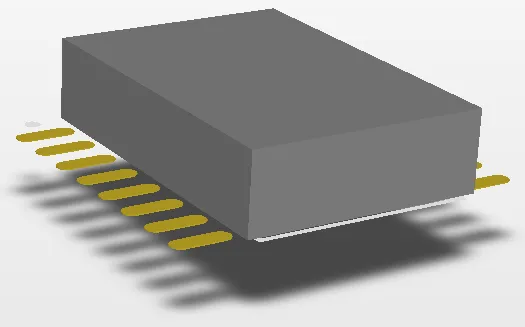

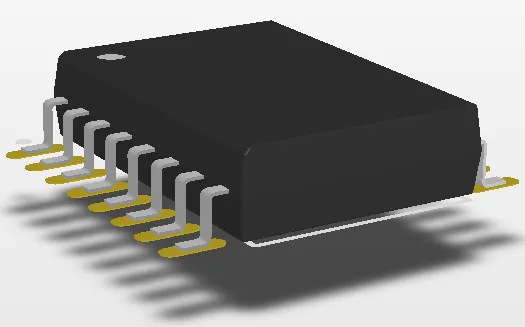

Altium Designer 16 の新しい機能では、3D STEP モデルを生成できます。

IPC® Compliant Footprint Wizard でフットプリントを作成、または IPC® Footprints Batch Generator を使用して多数のフットプリントを作成する時、3D STEP モデルを作成するオプションを選択できます。生成するモデルを埋め込むか、または外部のファイルとしてそれを保存するか選択できます。外部のファイルとしてモデルを保存する方を選択した場合、ファイルタイプと 3D STEP モデルの出力先フォルダを選択できます。IPC® Compliant Footprint Wizard では、3D STEP モデルを生成する前に、モデルをプレビュー表示できます。

3D STEP モデルのプレビュー表示

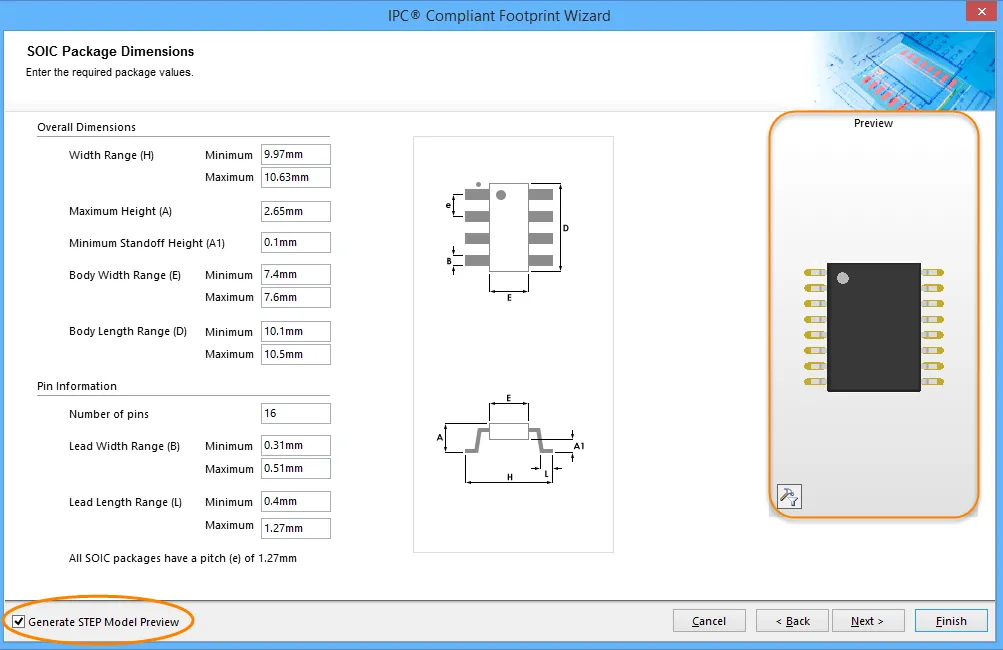

3D STEP モデルを生成する前に、モデルをプレビュー表示できます。IPC® Compliant Footprint Wizard (PCB ライブラリドキュメントで Tools » IPC Compliant Footprint Wizard) でコンポーネントタイプを選択した後、Generate STEP Model Preview をクリックします。3D STEP モデルのプレビューは、Preview 欄に表示されます。

3D STEP モデルを生成する時、デフォルトで埋め込み STEP ファイルとして作成されます。もし、このデフォルト設定で良ければ、Finish をクリックして IPC® Compliant Footprint Wizard を終了します。そして、3D STEP モデルが生成されます。

フットプリントウィザードで 3D STEP モデルを生成

3D STEP モデルは、IPC® Compliant Footprint Wizard のFootprint Destination ページで生成できます。Produce 3D/STEP model をクリックします。このファイルのデフォルト設定は、Embedded です。

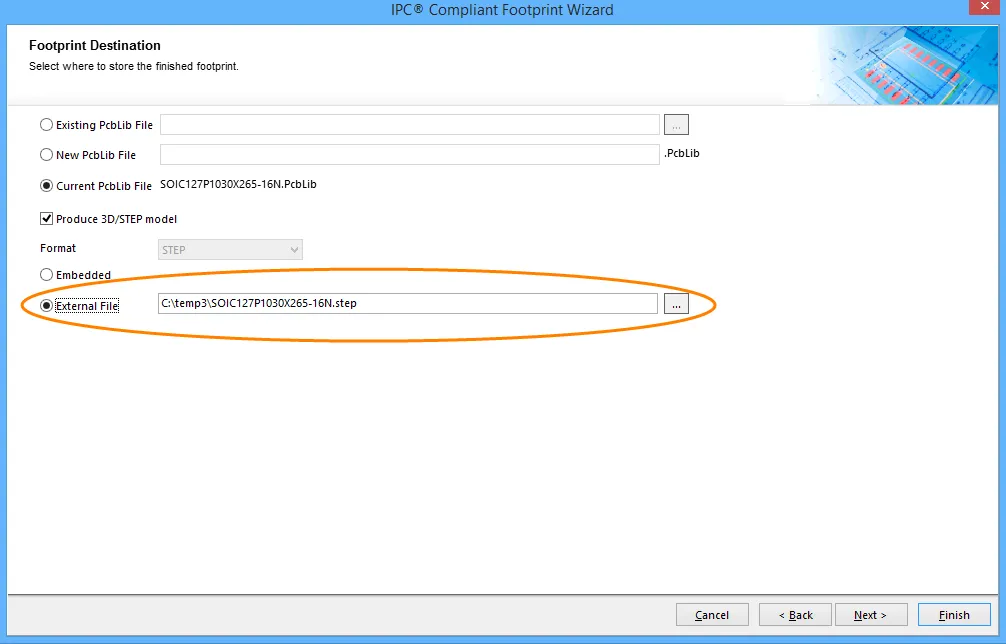

外部のファイルとして3D STEP モデルを保存するには、Footprint Destination ページで External File をクリックします。デフォルトのファイルタイプは、STEPです。External File のテキストボックスにファイル名（ファイル拡張子 *.step を含む）が表示されます。をクリックして、ファイル名や保存場所を変更できます。そして、3D STEP モデルを保存します。

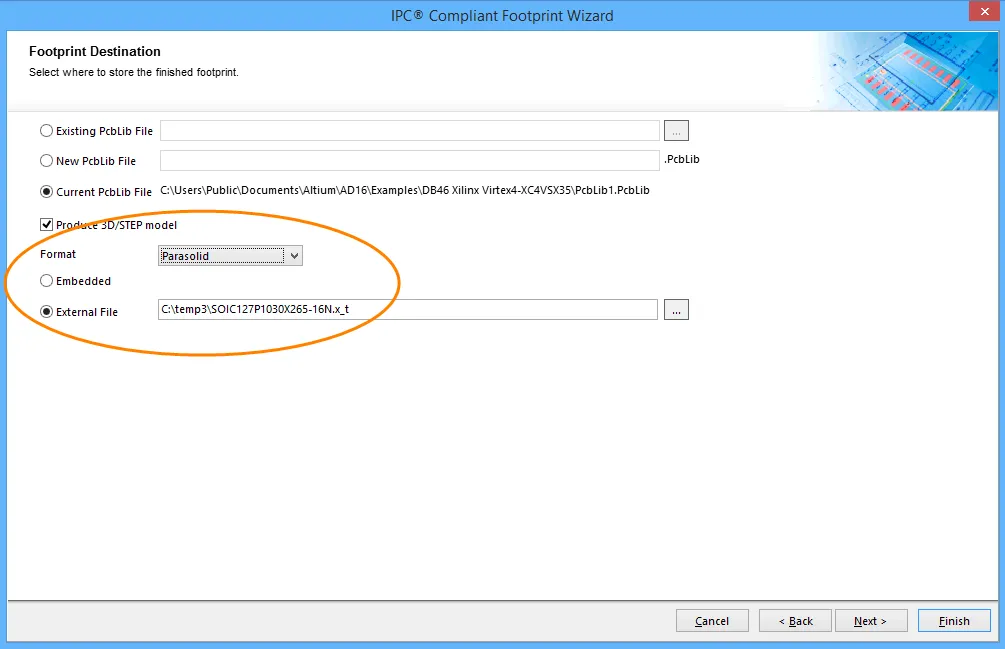

'MCAD Co-Designer - SOLIDWORKS(R)' のライセンスを持っている場合、Parasolid のファイルタイプとしてモデルを保存できます。Format の右のドロップダウンをクリックしてから、Parasolid を選択します。External File のテキストボックスには、ファイル名（*.x_t）と保存場所が表示されます。

Footprints Batch Generator で 3D STEP モデルを生成

IPC® Footprints Batch Generator (PCB Library ドキュメントから Tools » IPC Compliant Footprints Batch generator) には、3D STEP モデルジェネレーターが含まれています。3D STEP モデルを生成するには、Produce STEP model をクリックします。そして、ボタンを使用して、ファイルを保存する場所を指定します。
