폴리곤 연결 스타일

Rule category: 플레인

Rule classification: 바이너리

요약

이 규칙은 부품 핀에서 폴리곤 플레인으로 연결되는 방식(스타일)을 지정합니다.

제약 조건

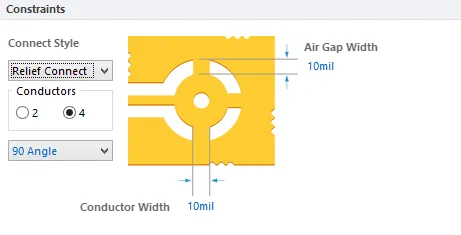

Polygon Connect Style 규칙의 기본 제약 조건입니다.

Connect Style – 이 규칙의 범위에 의해 대상이 되는 부품의 핀을 폴리곤 플레인에 연결하는 방식을 정의합니다. 다음 세 가지 스타일을 사용할 수 있습니다:

• Relief Connect – 써멀 릴리프(thermal relief) 연결을 사용하여 연결합니다.
• Direct Connect – 핀에 솔리드 구리로 직접 연결합니다.
• No Connect – 부품 핀을 폴리곤 플레인에 연결하지 않습니다.

다음 제약 조건은 Relief Connect 스타일을 사용할 때에만 적용됩니다:

• Conductors – 써멀 릴리프 구리 연결의 개수(2 또는 4).
• Angle – 구리 연결의 각도(45° 또는 90°).
• Air Gap Width – 패드 가장자리와 주변 폴리곤 사이의 거리.
• Conductor Width – 써멀 릴리프 구리 연결의 폭.

중복 규칙 충돌 해결 방법

모든 규칙은 우선순위 설정에 따라 해결됩니다. 시스템은 우선순위가 높은 규칙부터 낮은 규칙 순으로 규칙을 확인하며, 검사 중인 객체(들)와 범위가 일치하는 첫 번째 규칙을 선택합니다.

규칙 적용

폴리곤 포어(pour) 중.
