Interfejs Altium 365 Web Viewer zapewnia uniwersalny dostęp do dokumentów projektu PCB za pośrednictwem standardowej przeglądarki internetowej. To znacznie więcej niż tylko przeglądarkowy podgląd — zaawansowana technologia przeglądarki pozwala użytkownikom poruszać się po strukturze projektu, wchodzić w interakcję z dokumentami projektowymi, wyodrębniać informacje o elementach w projekcie oraz wyróżniać obszary lub obiekty w celu dodawania notatek w komentarzach.
Podczas przeglądania dokumentów jakość wizualna schematów i PCB nie jest ograniczana przez format webowy, który zapewnia także pełne możliwości przesuwania i powiększania oraz możliwość wyszukiwania, cross-probe, zaznaczania i inspekcji komponentów oraz sieci w całym projekcie.
Jako niezależna, przeglądarkowa platforma podglądu, interfejs Web Viewer oferuje interaktywny dostęp tylko do odczytu do dokumentów projektowych bez potrzeby otwierania projektu w środowisku edycji projektu. Inne osoby pracujące nad projektem, takie jak inżynier, który jest jego „właścicielem”, nie będą dotknięte działaniami w przestrzeni Web Viewer — z wyjątkiem powiązanych powiadomień o komentarzach, jeśli ma to zastosowanie.
Interfejs Web Viewer jest wykorzystywany w następujących przypadkach:
Poniższe zwijane sekcje opisują szczegółowo, jak uzyskać dostęp do każdego z tych przypadków oraz jak w każdym z nich prezentuje się interfejs Web Viewer .
Viewing Design Project Source
W tym przypadku interfejs Web Viewer jest prezentowany poprzez widok Design szczegółowej strony zarządzania projektem. Do tej strony można przejść z Projects strony interfejsu przeglądarkowego Workspace, wybierając wymagany projekt, a następnie klikając kontrolkę Open z powiązanego menu. Alternatywnie, kliknij dwukrotnie bezpośrednio na wymagany wpis projektu na liście. Strona otworzy się w nowej karcie przeglądarki.
Dostępne również z widoku graficznego strony
Projects — wybierz kafelek wymaganego projektu, następnie kliknij kontrolkę
i wybierz polecenie
Open z menu kontekstowego. Alternatywnie kliknij nazwę projektu w kafelku. Gdy strona
Projects jest wyświetlana w widoku listy, kliknij kontrolkę
po skrajnej prawej stronie wpisu wymaganego projektu i wybierz polecenie
Open z powiązanego menu.
Uzyskiwanie dostępu do szczegółowej strony zarządzania projektem ze strony Projects interfejsu przeglądarkowego Workspace. Interfejs Web Viewer jest prezentowany poprzez widok Design tej strony.
Viewing the Design Snapshot for a Release Package
W tym przypadku interfejs Web Viewer jest prezentowany poprzez widok Design Snapshot w Manufacturing Portal , dla wybranego pakietu wydań zarządzanego projektu, który jest aktualnie analizowany. Aby uzyskać dostęp do portalu:
Na szczegółowej stronie zarządzania wymaganym projektem (kliknij dwukrotnie projekt, aby przejść), przełącz się na widok Releases .
Aby otworzyć pakiet wydań do podglądu, kliknij powiązany z nim przycisk All Release ) lub konkretny montaż (wariant). Otwarte wydanie projektu jest prezentowane w nowej Manufacturing Portal karcie przeglądarki.
W obrębie Manufacturing Portal przełącz się na widok Design Snapshot . Pamiętaj, że nie przeglądasz najnowszej wersji źródłowych danych projektowych, lecz ich migawkę z momentu, gdy projekt został wydany w celu utworzenia tego konkretnego pakietu wydań.
Uzyskiwanie dostępu do interfejsu Web Viewer poprzez Manufacturing Portal , aby sprawdzić migawkę projektu zawartą w konkretnym pakiecie wydań projektu.
Viewing Design Data for a Shared Live Design
Viewing a Shared Data Snapshot
W tym przypadku interfejs Web Viewer jest prezentowany poprzez zintegrowany Viewer podczas przeglądania udostępnionej migawki danych . Dostęp do tego zintegrowanego Viewer — który otwiera się w osobnej karcie przeglądarki — można uzyskać na następujące sposoby:
Osoba, której udostępniłeś przesłaną migawkę danych, otrzyma e-mail z zaproszeniem do uzyskania dostępu do tej migawki przez Altium 365. Po kliknięciu przycisku Altium 365 Sign In (chyba że jest już zalogowana do platformy lub do swojego konta AltiumLive). Po zalogowaniu zostanie przeniesiona do Viewer , z wczytaną udostępnioną migawką danych.
Każda migawka danych, którą osobiście przesłałeś, będzie dostępna na stronie Files Twojej Personal Space na platformie Altium 365. Aby otworzyć w zintegrowanym Viewer, wybierz interesującą migawkę danych, kliknij przycisk Open z powiązanego menu. Alternatywnie kliknij dwukrotnie bezpośrednio kafelek (lub kliknij nazwę przesłania).
Każda migawka danych, która została Ci udostępniona, będzie dostępna na stronie Shared with Me interfejsu platformy Altium 365. Migawka danych jest oznaczona ikoną Open z powiązanego menu. Alternatywnie kliknij dwukrotnie bezpośrednio kafelek (lub kliknij nazwę migawki).
Viewing Fabrication & Assembly Data in a Manufacturing Package
W tym przypadku interfejs Web Viewer jest prezentowany poprzez strony Fabrication i Assembly w Manufacturing Package Viewer , podczas przeglądania konkretnego pakietu produkcyjnego. Dostęp do Manufacturing Package Viewer można uzyskać na następujące sposoby:
Producent, któremu wysłałeś pakiet, otrzyma e-mail z zaproszeniem do uzyskania dostępu do tego pakietu przez Altium 365. Po kliknięciu przycisku Altium 365 Sign In (chyba że jest już zalogowany do platformy lub do swojego konta AltiumLive). Po zalogowaniu zostanie przeniesiony do Manufacturing Package Viewer , z wczytanym udostępnionym pakietem.
Każdy pakiet produkcyjny, który został Ci wysłany, będzie dostępny na stronie Shared with Me interfejsu platformy Altium 365. Pakiet produkcyjny jest oznaczony ikoną Manufacturing Package Viewer , wybierz interesujący pakiet, kliknij przycisk Open z powiązanego menu. Alternatywnie kliknij dwukrotnie bezpośrednio kafelek (lub kliknij nazwę pakietu).
Wszystkie pakiety produkcyjne, które utworzyłeś i wysłałeś dla konkretnego projektu, będą wymienione w obszarze Sent widoku Releases podczas uzyskiwania dostępu do szczegółowej strony zarządzania page dla tego projektu — patrz wyżej . Aby otworzyć pakiet w Manufacturing Package Viewer , wybierz interesujący pakiet, kliknij przycisk Open z powiązanego menu.
Funkcje Web Viewer
Interfejs Web Viewer oferuje zestaw zintegrowanych możliwości, które zapewniają szczegółowy dostęp do danych projektowych. Inne funkcje, takie jak system Comments – używany z poziomu widoku Design na stronie szczegółowego zarządzania projektem – komunikują się bezpośrednio i w czasie rzeczywistym z Altium Designer. Poniższe sekcje omawiają dostępne funkcje i możliwości.
Zwróć uwagę, że dostępne funkcje zależą od typu aktualnie wyświetlanych danych.
Widoki danych
Interfejs Web Viewer prezentuje informacje w odrębnych widokach danych. Prezentowane widoki zależą od typu wyświetlanych danych:
Podczas przeglądania źródeł projektu używane są cztery widoki danych: schemat(y) źródłowy(e), płytka w 2D, płytka w 3D oraz zestawienie materiałowe (Bill of Materials). Masz też dostęp do widoku Layer Stack .
Podczas przeglądania danych w pakiecie produkcyjnym prezentowane są trzy widoki danych. Na stronie Fabrication dostępny jest widok danych Fabrication , czyli Gerber Viewer. Strona Assembly udostępnia widoki danych PCB oraz 3D płytki.
Podczas przeglądania udostępnionej migawki danych Gerber prezentowany jest pojedynczy widok danych – Gerber . Widok Gerber jest taki sam jak ten dostępny przez widok danych Fabrication na stronie Fabrication podczas przeglądania pakietu produkcyjnego.
SCH
Ten widok prezentuje arkusz(e) schematu źródłowego projektu.
Widok danych SCH prezentuje aktualnie wybrany dokument źródłowy schematu.
Switching Schematics
Jeśli w projekcie istnieje więcej niż jeden arkusz schematu, przełączanie między dokumentami można wykonać na dwa sposoby:
Z drzewa nawigacji w lewym panelu. Kliknij wpis schematu, aby ustawić go jako aktywny dokument w głównym obszarze podglądu.
Klikając kontrolkę w lewym górnym rogu widoku. Każdy dokument jest prezentowany jako podgląd – kliknij pozycję, aby ustawić ją jako aktywny dokument. Aktualnie wybrany dokument – aktywny dokument wyświetlany w widoku danych SCH – jest wyróżniony na liście niebieską ramką wokół swojej pozycji.
Ta metoda przełączania schematów jest jedyną dostępną, gdy interfejs
Web Viewer jest przełączony w tryb
Full Screen (po kliknięciu kontrolki
w prawym górnym rogu widoku).
In-Document Navigation of Design Hierarchy
Podczas przeglądania dokumentu schematu będącego częścią projektu hierarchicznego, sam renderowany widok dokumentu może zapewniać interaktywną nawigację pomiędzy poziomami hierarchii struktury projektu:
Kliknij obiekt sheet symbol , aby wczytać docelowy dokument schematu.
Kliknij obiekt sheet entry w obrębie sheet symbol, aby przejść do odpowiadającego mu portu w docelowym schemacie podrzędnym poniżej.
Kliknij obiekt port , aby przejść do odpowiadającego mu sheet entry w sheet symbol na schemacie nadrzędnym powyżej.

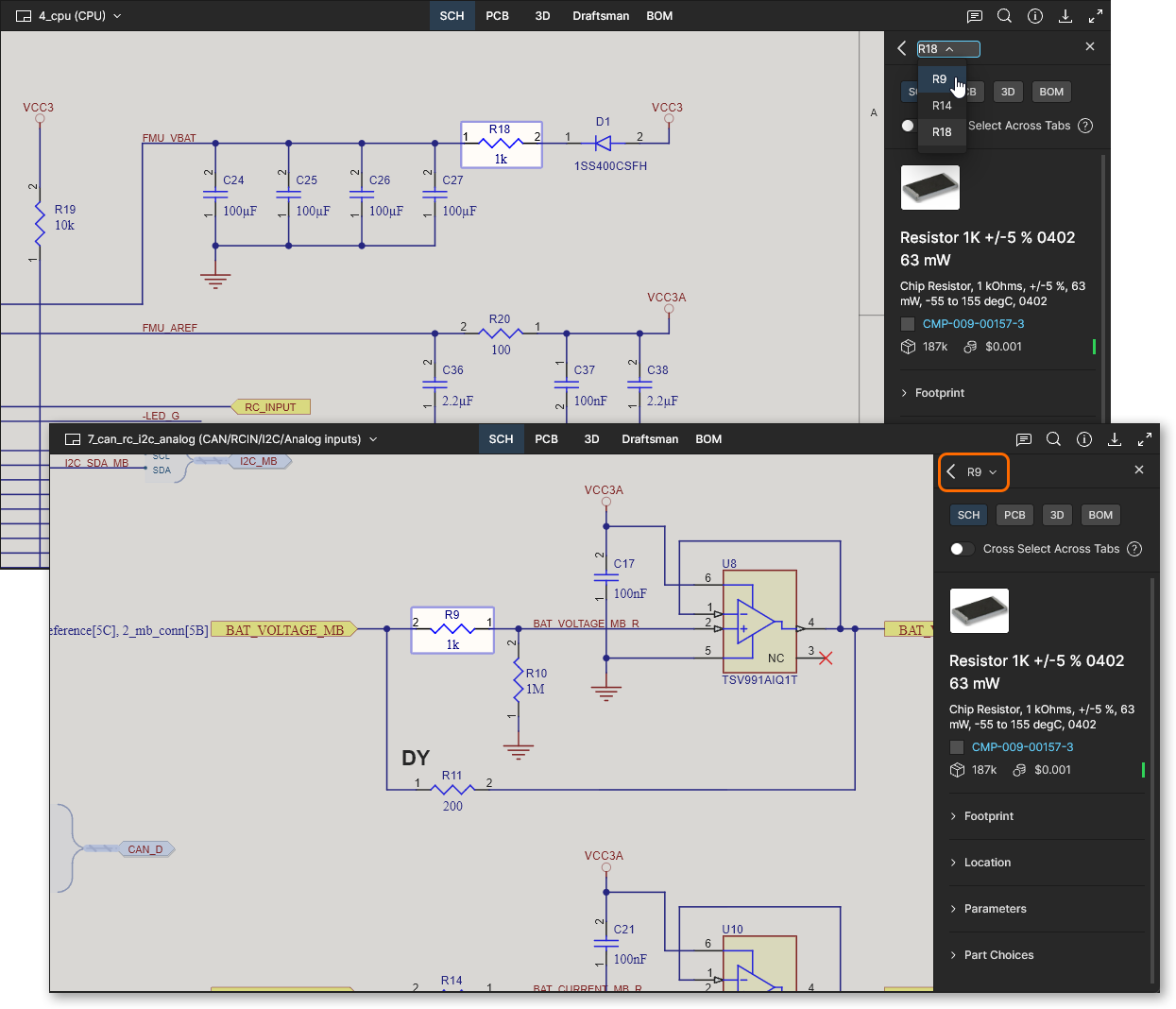

Support for Multi-channel Designs
Web Viewer obsługuje przeglądanie projektów wielokanałowych (Multi-channel). W tym trybie widoku dla każdego kanału fizycznego prezentowane są osobne dokumenty schematu. Nazwa arkusza fizycznego – compiled tab dla tego dokumentu schematu podczas przeglądania w Altium Designer – jest dodawana jako sufiks do logicznej nazwy dokumentu, a wiele kanałów jest pokazywanych jako arkusze fizyczne pod ich logiczną nazwą dokumentu. Efekt jest podobny do wygenerowania PDF z fizycznymi arkuszami schematu, ale z rozszerzoną interakcją zapewnianą przez Web Viewer w Altium 365.
Zobacz Creating a Multi-channel Design , aby uzyskać informacje o pracy z projektami Multi-channel w Altium Designer.
Przykładowy projekt wielokanałowy, w którym każdy kanał fizyczny jest prezentowany na innym arkuszu schematu.
Browsing Controls
Sterowanie przeglądaniem w głównym obszarze podglądu:
Kółko myszy do przodu/do tyłu – przybliżanie/oddalanie.
Kliknij i przytrzymaj (lub kliknij prawym i przytrzymaj), a następnie przeciągnij, aby przesuwać dokument.
Kliknij, aby zaznaczyć.
Naciśnij R , aby zresetować widok dokumentu (pokazać cały dokument).
PCB
Ten widok prezentuje PCB w 2D.
Widok danych PCB prezentuje widok 2D PCB.
Browsing Controls
Sterowanie przeglądaniem w głównym oknie podglądu:
Kółko myszy do przodu/do tyłu – przybliżanie/oddalanie.
Kliknij i przytrzymaj (lub kliknij prawym i przytrzymaj), a następnie przeciągnij, aby przesuwać dokument.
Kliknij, aby zaznaczyć. Klikaj wielokrotnie, aby przełączać się między obiektami współlokalizowanymi i/lub zaznaczyć nadrzędną sieć (net).
Naciśnij + lub – na klawiaturze numerycznej – aby przechodzić do przodu lub do tyłu po liście warstw w trybie pojedynczej warstwy.
Naciśnij R , aby zresetować widok dokumentu (pokazać cały dokument).
Naciśnij 3 , aby otworzyć widok płytki 3D.
Controlling Layer Visibility
Sterowanie widokiem i widocznością warstw w widoku danych PCB odbywa się w trybie Layer panelu Layers/Objects . Otwórz ten panel, klikając kontrolkę Layers . Kliknij polecenie Stackup View , aby otworzyć Layer Stack View dla bieżącej PCB.
Layer/Objects Panel – centrum sterowania widocznością warstw i obiektów.
Każdy wpis warstwy na liście w panelu Layers/Objects ma powiązany checkbox, który ustawia tę warstwę na szczycie kolejności rysowania. Po zaznaczeniu warstwa zostanie wyrenderowana jako ostatnia, dzięki czemu efektywnie nakłada się na grafikę pozostałych warstw PCB. Umieszczony Comment będzie powiązany z aktualnie wybraną (zaznaczoną) warstwą, a ta sama kolejność warstw zostanie przywrócona, gdy Comment zostanie później wybrany w panelu Comments .
Po zresetowaniu widoku kolejności warstw (za pomocą kontrolki Top).
Wpisy warstw w panelu są pogrupowane w następujące kategorie:
Copper – wszystkie użyte warstwy sygnałowe i wewnętrzne warstwy plane.
Solder Mask – Top Solder , Bottom Solder .
Paste Mask – Top Paste , Bottom Paste .
Silkscreen – Top Overlay , Bottom Overlay .
Mechanical – wszystkie użyte warstwy mechaniczne.
Other – w tym Mutli-Layer , Drill Guide , Keep-Out Layer i Drill Drawing .
Użyj kontrolek Top i Bottom view u góry panelu, aby szybko przełączać widok płytki od góry lub od dołu, a w razie potrzeby dopasować kolejność rysowania „na wierzchu” za pomocą checkboxów przy wpisach warstw.
Poniższe punkty dotyczą pracy z widocznością warstw w panelu LayersObjects :
Aktualnie widoczna warstwa jest pokazana w panelu z nieprzygaszoną nazwą (np.
Aktualnie widoczną warstwę można ukryć, klikając jej wpis, albo najeżdżając na wpis i klikając ikonę
Całą grupę warstw (np. Solder Mask) można ukryć, najeżdżając na wpis grupy i klikając ikonę
Aby szybko przejść do „Single Layer Mode”, najedź na interesującą warstwę i kliknij kontrolkę
Kliknij kontrolkę
na poziomie grupy, aby szybko wyświetlić tylko warstwy z tej grupy.
Zwróć uwagę, że Multi-Layer pozostanie widoczna (lub zostanie odkryta, jeśli dotyczy), jeśli widoczna jest warstwa miedzi (sygnałowa) lub warstwa solder mask.
Controlling Object Visibility
Sterowanie widocznością obiektów płytki w widoku danych PCB odbywa się za pomocą panelu Layers/Objects . Aby uzyskać dostęp do opcji widoku obiektów, kliknij element sterujący Objects .
Panel Layers/Objects w trybie widoku Objects .
Wybierz typ obiektu na liście (lub kliknij powiązaną ikonę
Zwróć uwagę, że element resetowania widoku ( dla Objects jest niezależny od równoważnego elementu resetowania dla <strong>widoczności warstw.
Wyizoluj określony typ obiektu do podglądu, korzystając z opcji Only powiązanej z jego wpisem. Wyświetlany będzie tylko ten typ obiektu, a widoczność wszystkich pozostałych typów zostanie automatycznie wyłączona. Użyj elementu sterującego
Opcje widoczności obiektów można stosować łącznie z elementem sterującym widocznością Layers oraz ustawieniem widoku Top /Bottom , aby doprecyzować widok płytki do bardzo szczegółowego poziomu.
Widok PCB w Workspace pokazuje wszelkie niepoprowadzone sieci (tzw. „ratslist” sieci) jako linie, które domyślnie są wyświetlane. Są one dostępne do konkretnego wyboru lub izolacji w trybie panelu Objects jako Connection lines , co stanowi prosty sposób na zlokalizowanie niepoprowadzonych połączeń sieci.
Viewing Multiple PCB Documents
W projektach zawierających dodatkowe dokumenty PCB – takie jak panel PCB , prototypowa wersja układu płytki lub osobny projekt PCB (i odpowiadający mu dokument schematu) – Web Viewer obsługuje wyświetlanie oraz funkcje cross-probing dla tych „niegłównych” dokumentów PCB.
Gdy taki dokument PCB zostanie otwarty do podglądu, powiązane funkcje Web Viewer będą – tam, gdzie to możliwe – odnosić się do wybranego układu płytki, a w przeciwnym razie domyślnie do głównego PCB (pierwszego znalezionego w strukturze projektu). Umieszczone komentarze będą powiązane z układem płytki, a funkcje takie jak nawigacja po sieciach, widok Stackup warstw, pomiary oraz dane panelu Information będą dotyczyć otwartego dodatkowego dokumentu PCB.
Główny PCB to pierwszy znaleziony (najwyżej) w kolejności struktury projektu, która z kolei jest określana przez kolejność ustawioną w Altium Designer. W panelu Projects w Altium Designer przeciągnij i upuść dokumenty PCB na inne pozycje w strukturze projektu, aby ustawić powiązaną kolejność priorytetów.
Domyślnie wyświetlany jest pierwszy (najwyżej w kolejności) PCB. Wybierz inny dokument PCB, aby uzyskać dostęp do tego projektu płytki i powiązanych funkcji Web Viewer.
Funkcje Web Viewer, takie jak pomiary PCB, umieszczone komentarze i wyszukiwanie obiektów, są dostępne również dla dodatkowych dokumentów PCB. Jeśli wybrany obiekt wyszukiwania lub komentarz dotyczy innego dokumentu PCB, komentarz/obiekt jest automatycznie wybierany i podświetlany w powiązanym dokumencie PCB, jak pokazano poniżej.
Funkcje Web Viewer są dostępne dla każdego dokumentu PCB i są z nim powiązane.
Cross-probing pomiędzy głównymi widokami projektu jest obsługiwany dla dodatkowych dokumentów PCB tam, gdzie to możliwe:
Jeśli pojedynczy dokument schematu odnosi się do dwóch PCB, np. o różnych układach fizycznych, cross-probing z tego schematu będzie kierowany do głównego (pierwszego) dokumentu PCB projektu.
W powyższym przypadku cross-probing z dowolnego PCB otworzy wspólny dokument schematu.
Jeśli dodatkowy PCB ma własny powiązany dokument schematu, cross-probing będzie odbywał się bezpośrednio między tymi dwoma dokumentami.
Dane BOM, Stackup warstw oraz przesyłane symulacje odnoszą się do całego projektu.
Podgląd wielu dokumentów PCB jest również obsługiwany podczas przeglądania Design Snapshot pakietu wydania
project Release Package .
Taking Measurements
Podczas oglądania płytki w 2D – przy użyciu widoku PCB danych – możesz wykonywać pomiary. Aby to zrobić, kliknij przycisk Measurements , kursor zmieni się w krzyżyk i wejdziesz w tryb pomiaru. Obsługiwane są trzy tryby pomiaru:
Free – swobodny pomiar między dowolnymi dwoma punktami w widoku danych, bez jakichkolwiek wskazówek przyciągania.
Point to Point – pomiar między dowolnymi dwoma punktami w widoku danych, z przyciąganiem pomocniczym podczas przesuwania kursora nad obiektem. Kursor będzie zmieniał się następująco:
Object to Object – pomiar między dowolnymi dwoma wybranymi obiektami w widoku danych. Obsługiwane obiekty to pad, via, track, fill i region, które będą podświetlane do wyboru podczas przesuwania nad nimi kursora.
Tryby przełączaj za pomocą elementów sterujących u góry panelu. Przy pierwszym użyciu funkcji domyślnie zostanie użyty tryb Free . Kolejne użycia funkcji będą wykorzystywać ostatnio użyty tryb.
Pomiary wykonuje się następująco:
W trybach Free lub Point to Point ustaw kursor w miejscu, od którego chcesz rozpocząć pomiar (Punkt 1), i kliknij. Punkt zostanie oznaczony małym białym krzyżykiem. W trybie Object to Object wybierz pierwszy obiekt (Obiekt 1), który zostanie zaznaczony.
W trybach Free lub Point to Point przesuń kursor do wymaganego punktu końcowego (Punkt 2) i kliknij ponownie. Podczas przesuwania kursora wyświetlana jest linia pomiarowa jako pomoc, pokazująca bieżącą odległość XY (od Punktu 1 do końca linii). W trybie Object to Object wybierz drugi obiekt (Obiekt 2), który zostanie zaznaczony.
Kliknij prawym przyciskiem myszy przed zdefiniowaniem Punktu 2/Obiektu 2, aby zacząć od nowa – gotowe do ponownego zdefiniowania Punktu 1/Obiektu 1.
Panel Measurements podaje zmierzoną odległość XY, odległość X (poziomą) oraz odległość Y (pionową). W trybie Object to Object odległość XY będzie najkrótszą odległością między dwoma wybranymi obiektami.
Jednostki pomiaru początkowo będą takie jak w samym projekcie, ale można je przełączyć między metrycznymi (mm) a imperialnymi (mil) w panelu
Info interfejsu (dostępnym po kliknięciu
w prawym górnym zestawie elementów sterujących).
Kontynuuj pomiary odległości między innymi punktami lub obiektami albo kliknij ponownie przycisk Esc ), aby wyjść z trybu pomiaru.
Przykładowy pomiar wykonany w trybie Object to Object .
Ostatnich pięć pomiarów jest wyświetlanych w obszarze Previous Measurements panelu Measurements . Najnowszy znajduje się na górze listy. Kliknij wpis, aby przywołać dany pomiar – zarówno w panelu, jak i graficznie w głównym obszarze podglądu.
Pomiary są dostępne tylko w bieżącej sesji strony internetowej. Jeśli odświeżysz kartę przeglądarki, poprzednie pomiary zostaną wyczyszczone.
3D
Ten widok prezentuje PCB w 3D.
Widok 3D danych prezentuje PCB w 3D.
Browsing Controls
Sterowanie nawigacją w głównym oknie podglądu jest następujące:
Kółko myszy do przodu/do tyłu – przybliżanie/oddalanie.
Kliknij i przytrzymaj, a następnie przeciągnij – obrót płytki.
Kliknij prawym przyciskiem i przytrzymaj, a następnie przeciągnij – przesuwanie dokumentu.
Kliknij – zaznaczanie.
Naciśnij R , aby zresetować widok dokumentu (tak, aby pokazać cały dokument).
Naciśnij 2 , aby otworzyć widok płytki 2D (kartę PCB ).
Draftsman
Ten widok prezentuje dokumenty Draftsman dostępne w projekcie. Dokument Draftsman można również otworzyć do podglądu, wybierając dokument Draftsman (*.PCBDwf) z drzewa nawigacji po lewej stronie; podobnie jak w innych widokach projektu, widok Draftsman obsługuje komentowanie dokumentu .
Widok danych Draftsman prezentuje wszystkie strony aktualnie wybranego źródłowego dokumentu Draftsman.
Switching Draftsman Documents
Przeglądarka początkowo wyświetli pierwszy dostępny dokument Draftsman w hierarchii Source Documents . Otwórz inny dokument Draftsman, wybierając jego wpis z drzewa nawigacji w panelu po lewej stronie.
Navigating Draftsman Pages
Poszczególne strony wielostronicowego dokumentu Draftsman są dostępne do wyboru z rozwijanego menu podglądu Page .
Browsing Controls
Sterowanie nawigacją w głównym obszarze podglądu jest następujące:
Rolka myszy do przodu/do tyłu, aby przybliżać/oddalać.
Kliknij i przytrzymaj (lub kliknij prawym przyciskiem i przytrzymaj), a następnie przeciągnij, aby przesuwać dokument.
Naciśnij R , aby zresetować widok dokumentu (tak, aby był widoczny cały dokument).
BOM
Ten widok prezentuje zestawienie materiałowe (Bill of Materials) dla projektu. Jest ono budowane na bieżąco na podstawie źródłowych dokumentów schematu lub z dokumentu ActiveBOM (*.BomDoc ), jeśli jest dołączony do projektu. Widok jest interaktywny i konfigurowalny oraz uwzględnia aktualne dane komponentów pochodzące z zasobów łańcucha dostaw Altium.
BOM obejmuje wszystkie komponenty wymagane do zmontowania pojedynczej płytki oraz aktywnie sprawdza poprawność bieżących danych, co jest sygnalizowane ikonami statusu – na przykład:
Poniższe punkty dotyczą pracy z tym widokiem:
Kliknij wpis numeru części producenta (Manufacturer Part Number) komponentu, aby przejść do łącza WWW do odpowiadającej mu, rzeczywistej części producenta.
Kliknij wpis numeru części dostawcy (Supplier Part Number) komponentu, aby przejść bezpośrednio do łącza WWW z informacjami o części u dostawcy.
Kliknij oznaczenie (designator), aby wykonać cross-probing do tego komponentu w innych widokach danych.
Możesz sortować wpisy według kolumny, przełączając jej nagłówek między kolejnością rosnącą ( i malejącą (
Przeciągnij granicę między nagłówkami, aby zmienić szerokość kolumny.
Użyj menu ustawień kolumn ( , aby określić, które kolumny są wyświetlane w widoku – opcje są wyprowadzane ze wszystkich parametrów obecnych w komponentach BOM.
Komentarz dodany do wpisu wiersza w widoku danych BOM jest oznaczony ikoną na początku wiersza; po jej wybraniu zostanie otwarty powiązany komentarz w oknie komentowania . Uwaga: komentarze BOM nie są dostępne w Altium Designer.
Użyj pola Search nad listą ( , aby szybko znaleźć interesujący komponent.
Możesz wykonywać porównania danych BOM z widoków Releases lub History projektu. Zobacz BOM Comparison , aby uzyskać więcej informacji.
Gdy w projekcie znajduje się dokument ActiveBOM , widok BOM przejmie jego ustawienia, takie jak niestandardowe kolumny, aliasy kolumn, zdefiniowane kontrole walidacji, numery wierszy itp.
Zobacz BOM Management with ActiveBOM , aby uzyskać więcej informacji o tworzeniu i konfigurowaniu dokumentu ActiveBOM.
Ustawienia dołączonego dokumentu ActiveBOM będą miały zastosowanie do webowego widoku BOM.
Rozszerzone dane z SiliconExpert
Jeśli Twoja firma ma konto SiliconExpert , a funkcja Altium 365 SiliconExpert Integration jest włączona, wówczas parametryczne dane części pochodzące z SiliconExpert staną się dostępne w widoku dokumentu BOM w Workspace, przy wyborze Part Choice selection komponentu, a także w BOM Portal . Zaawansowane dane oceny ryzyka części producenta z SiliconExpert są pobierane do dokumentu BOM na żądanie jako parametry, które szacują potencjalne wycofanie części, zgodność ze standardami, ryzyko zaopatrzenia i inne.
Parametryczne dane BOM z SiliconExpert są uwzględniane w określonych kolumnach parametrów oznaczonych powiązaną ikoną Column Settings .
Widok BOM w Workspace z włączonymi wszystkimi danymi SiliconExpert. Zwróć uwagę, że domyślnie włączone są tylko parametry Lifecycle , YTEOL i RoHS .
Pełne korzyści z tych rozszerzonych danych zakupowych uzyskuje się poprzez ocenę znaczenia wartości parametrów w oparciu o Twoje wymagania – zobacz Parameters Available from SiliconExpert , aby uzyskać szczegółowe informacje. Uwaga: integracja SiliconExpert jest również dostępna w Altium Designer – zobacz Pulling Part Data from SiliconExpert in Altium Designer .
Altium SiliconExpert Integration to funkcja płatna i licencjonowana – zobacz stronę SiliconExpert Integration page .
Gdy dostęp do funkcji jest włączony, przekazane Ci poświadczenia SiliconExpert muszą zostać wprowadzone na stronie Admin Twojego Workspace Altium 365 – zobacz Setup SiliconExpert credentials .
Ogólna dostępność parametrów SiliconExpert dla Twojego Workspace jest określana przez Data Visibility Settings , dostępne dla administratorów poprzez stronę Admin page .
Rozszerzone dane z Z2Data
Podobnie jak powyżej, jeśli integracja Altium 365 Z2Data Integration jest włączona dla Twojej firmy i została aktywowana na stronie Workspace Admin – zobacz setup Z2Data Application – wówczas rozszerzone dane parametryczne części i łańcucha dostaw z Z2Data stają się dostępne w Twoim Workspace.
Parametry Z2Data, oznaczone ikoną Column Settings ( Włączone (zaznaczone) parametry są dodawane jako kolumny w widoku BOM, aby dostarczyć powiązany parametr Z2Data dla każdej pozycji BOM – przykład widoku .
Widok projektu Multi-board
Ten widok prezentuje widoki schematu i 3D skonfigurowane dla dokumentów Multi-board project . Dokumenty wysokiego poziomu Multi-board Schematic (MBS) i Assembly (MBA) dostarczają danych reprezentujących informacje o łączności elektrycznej i fizycznej pomiędzy „dziecięcymi” projektami Multi-board – podprojektami, które łącznie składają się na projekt Multi-board.
Widok danych projektu Multi-board jest uruchamiany, gdy projekt Multi-board zostanie otwarty z głównego widoku Projects view w Workspace. Zawiera zakładki widoku dla schematu (MBS ), montażu płytki (MBA ) oraz widoków zestawionych BOM , które prezentują projekt z perspektywy Multi-board jako połączonych podprojektów. Wybierz opcję Child Projects w drzewie nawigacji, aby wyświetlić i uzyskać dostęp do składowych (pod)projektów projektu Multi-board.
MBS Information Pane
Kliknij dowolny moduł, połączenie lub punkt wejścia w MBS schemacie, aby wyświetlić jego szczegóły w panelu Information po prawej stronie. Uwzględnione są wszystkie dane łączności aż do poziomu sieci (Net). Kliknij ikonę Comments and Tasks i dodać komentarz do modułu, punktu wejścia, połączenia lub w wolnej przestrzeni – zobacz poniższą sekcję Comments , aby uzyskać więcej informacji.
MBA Objects Pane
Widok Multi-board Projects obejmuje projekty poszczególnych projektów, które są włączone do projektu Multi-board (jego podmoduły). Każdy z dołączonych podprojektów można otworzyć osobno w standardowy sposób. Zobacz Viewing Multi-board Projects .
Widoki Multi-board Tasks i Releases dotyczą podprojektów Multi-board, natomiast widok History prezentuje zdarzenia Commit, które dotyczą samego projektu Multi-board.
Projekty Multi-board mogą być udostępniane innym członkom Workspace. Zobacz Sharing a Multi-board Project .
Widok projektu Harness Design
Ten widok prezentuje podstawowe widoki okablowania i układu dla dokumentów projektu Harness Design . Wyspecjalizowane dokumenty Harness Wiring Diagram (*.WirDoc) oraz Harness Layout Drawing (*.LdrDoc) dostarczają danych reprezentujących przewody/kable pomiędzy złączami oraz fizyczną konstrukcję wiązki. Projekty Harness mogą również zawierać dokumenty Draftsman z dodatkowymi informacjami oraz dokument ActiveBOM, który wyszczególnia wymagane elementy wiązki. Uwaga: projekt Harness może zostać zintegrowany z Multi-board project , aby odwzorować istniejące połączenia typu wiązka.
Zobacz Harness Design in Altium Designer , aby uzyskać szczegółowe informacje o tworzeniu projektów Harness Design.
Projekt Harness Design jest otwierany ze strony Projects page w Workspace. Widok zawiera wybieralne zakładki dla każdego dołączonego typu dokumentu (Wiring, Layout, Draftsman i BOM), a szczegóły wybranego obiektu w głównych widokach okablowania/układu są prezentowane w panelu Information po prawej stronie – zobacz poniższą zwijaną sekcję .
Podobnie jak większość innych widoków dostępnych w Web Viewer, widok Harness Design umożliwia umieszczanie w dokumencie Comments za pośrednictwem panelu Comments and Tasks , otwieranego z ikony User mentions – można umieszczać na wskazanym obszarze lub obiekcie (dokumenty Wiring i Layout), na obszarze (dokumenty Draftsman) albo na wpisie linii (dokument BOM).
Zobacz sekcję Comments poniżej , aby uzyskać informacje o umieszczaniu i zarządzaniu komentarzami.
Harness Information Pane
Kliknij komponent, przewód, kabel, złączkę (splice), wiązkę (bundle), obiekt w widokach Wiring/Layout , aby przejrzeć jego szczegóły w panelu Information po prawej stronie. Informacje o komponencie obejmują jego nazwę/opis, powiązane parametry, piny połączeń oraz wszelkie przypisane socket Crimps . Dla Wires w wiązce wyświetlane są podstawowe dane o kolorze/przekroju, a dla Bundles okablowania wiązki wymienione są obiekty składowe (komponenty i przewody) oraz parametry.
Widok Fabrication
Ten widok udostępnia przeglądarkę Gerber Viewer do inspekcji zarówno danych Gerber, jak i danych Fabrication:
Browsing Controls
Sterowanie nawigacją w głównym oknie podglądu jest następujące:
Kółko myszy do przodu/do tyłu – powiększanie/pomniejszanie.
Kliknij i przytrzymaj (lub kliknij prawym przyciskiem i przytrzymaj), a następnie przeciągnij, aby przesuwać dokument.
Naciśnij + lub – na klawiaturze numerycznej, aby przechodzić do przodu lub do tyłu po liście warstw w trybie pojedynczej warstwy.
Naciśnij R , aby zresetować widok dokumentu (pokazać cały dokument).
Controlling Layer Visibility
Sterowanie widokiem i widocznością warstw dla widoku danych Gerber/Fabrication odbywa się za pomocą panelu Layers . Otwórz ten panel, klikając kontrolkę
w postaci prezentowanej podczas przeglądania szczegółów produkcyjnych Gerber. Warstwy Gerber są pogrupowane w następujące kategorie:
Copper – wszystkie użyte warstwy sygnałowe i wewnętrzne warstwy plane.
Solder Mask – Top Solder , Bottom Solder .
Silkscreen – Top Overlay , Bottom Overlay .
Paste – Top Paste , Bottom Paste .
Other Layers – w tym Top Pad Master , Bottom Pad Master , NC Drill (w formacie *.txt ) oraz Mechanical xx .
Użyj kontrolek Top View i Bottom View u góry panelu, aby szybko przełączać się odpowiednio między zestawem Gerberów Top i Bottom. Warstwy miedziane pośrednie (mid), warstwy mechaniczne oraz warstwa NC Drill będą w obu przypadkach wyłączone.
Poniższe punkty dotyczą pracy z widocznością warstw w panelu Layers/Objects :
Aktualnie widoczna warstwa jest pokazana w panelu z nierozjaśnioną nazwą (np.
Aktualnie widoczną warstwę można ukryć, klikając jej wpis, albo najeżdżając na wpis i klikając ikonę
Całą grupę warstw (na przykład Solder Mask) można ukryć, najeżdżając na wpis grupy i klikając ikonę
Aby szybko przejść do „Single Layer Mode”, najedź na interesującą warstwę, a następnie kliknij kontrolkę
Kliknij kontrolkę
Taking Measurements
Podczas przeglądania danych Gerber – w widoku danych Gerber/Fabrication – możesz wykonywać pomiary. Aby to zrobić, kliknij przycisk Measurements , kursor zmieni się w celownik i wejdziesz w tryb pomiaru. Pomiary wykonuje się następująco:
Ustaw kursor w miejscu, od którego chcesz rozpocząć pomiar (Punkt 1) i kliknij. Punkt zostanie oznaczony małym białym krzyżykiem.
Przesuń kursor do wymaganego punktu końcowego (Punkt 2) i kliknij ponownie. Podczas przesuwania kursora wyświetlana jest pomocnicza linia pomiarowa, pokazująca bieżącą odległość XY (od Punktu 1 do końca linii).
Kliknij prawym przyciskiem przed zdefiniowaniem Punktu 2, aby zacząć od nowa – gotowe do ponownego zdefiniowania Punktu 1.
Panel Measurements raportuje zmierzoną odległość XY, odległość X (poziomą) oraz odległość Y (pionową).
Jednostki pomiaru początkowo będą takie, jak w wygenerowanych danych, ale można je przełączać między metrycznymi (mm) i imperialnymi (mil) z panelu
Info interfejsu (dostępnego po kliknięciu
w prawym górnym klastrze kontrolek).
Kontynuuj mierzenie odległości między kolejnymi punktami albo kliknij ponownie przycisk Esc ), aby wyjść z trybu pomiaru.
Przykładowy pomiar.
Ostatnich pięć pomiarów jest wyświetlanych w obszarze Previous Measurements panelu Measurements . Najnowszy znajduje się na górze listy. Kliknij wpis, aby przywołać dany pomiar – zarówno w panelu, jak i graficznie w głównym obszarze podglądu.
Pomiary są dostępne tylko w bieżącej sesji strony WWW. Jeśli odświeżysz kartę przeglądarki, wcześniejsze pomiary zostaną wyczyszczone.
Performing a Gerber Comparison
Podczas przeglądania pakietu plików Gerber, który został Ci udostępniony, można wykonać porównanie Gerber między bieżącymi danymi a innym pakietem danych Gerber. Typowe porównanie może dotyczyć udostępnionych Gerberów wygenerowanych z kolejnych wydań projektu lub pomiędzy głównymi iteracjami na etapie projektowania.
Aby uruchomić proces porównania, wybierz opcję Compare Geber z menu Compare Gerber – prześlij pakiet Gerber, upuszczając go w oknie lub wyszukując i wybierając odpowiedni plik. Po zakończeniu procesu porównania otworzy się widok Gerber Compare, w którym możesz szczegółowo przeanalizować zarówno zmiany graficzne, jak i zmiany sieci (net) między dwoma zestawami danych Gerber.
Więcej informacji znajdziesz w powiązanych materiałach Gerber Design Data Comparisons lub Standalone Gerber Compare viewer .
Gdy pakiet danych Gerber został Ci udostępniony, można wykonać bezpośrednie porównanie danych między bieżącym pakietem a pakietem przesłanym (uploaded).
Zwróć uwagę, że udostępnione pakiety Gerber – dostępne z widoku Workspace Shared with Me – pochodzą z udostępnionych wpisów w Twoim Personal Space , a pakiety danych Gerber przesłane podczas powyższego procesu Gerber Comparison są zapisywane w obszarze Files Twojego Personal Space.
Wszelkie pakiety danych Gerber przesłane do Twojego Personal Space będą dostępne do wyboru w oknie Compare Gerber podczas sesji Workspace Gerber Compare. Obejmie to także pakiety Gerber przesłane podczas wcześniejszego porównania Gerber.
Widok Layer Stack
Graficzna reprezentacja bieżącego PCB Layer Stack projektu – fizycznego stosu warstw płytki – jest dostępna do podglądu z kilku miejsc w Web Viewer. Widok Layer Stackup przedstawia wewnętrzną strukturę płytki wraz z powiązanymi danymi, takimi jak typy warstw, materiały i wymiary.
Zobacz Defining the Layer Stack , aby uzyskać informacje o pracy ze stosem warstw płytki w Altium Designer.
Widok Layer Stack zapewnia natychmiastowy dostęp do kluczowych informacji produkcyjnych dla powiązanych interesariuszy, bez konieczności tworzenia i wydawania dokumentu Draftsman Layer Stack document ani wyprowadzania tych informacji z opublikowanych plików Gerber Output files . Widok jest dostępny wszędzie tam, gdzie prezentowane są źródłowe pliki projektu, na przykład w widoku Project Design, w Design Release Snapshot lub w wysłanym pakiecie Manufacturing.
Otwórz widok Layer Stack, wybierając polecenie Stackup View z panelu Board Information pane w Project Design viewer , albo z menu Layers menu podczas przeglądania PCB. Widok Layer Stack jest dostępny w ten sam sposób podczas przeglądania Design Snapshot wydania projektu.
Panel informacji jest wypełniany danymi dla aktualnie wybranego elementu stosu (Layer, Overlay, Via itd.) lub danymi ogólnymi dla stosu warstw płytki, gdy żaden element nie jest zaznaczony.
Podobnie jak w przypadku innych widoków dostępnych w Web Viewer, w widoku Layer Stack można umieszczać Comments . W tym przypadku Comments można przypisać do dowolnego elementu Layer Stack, wybierając jego obiekt graficzny, a następnie wpisując komentarz wraz z ewentualnymi wzmiankami o użytkownikach i przypisaniami w kontekstowym oknie komentowania. Zwróć uwagę, że Freehand Drawing and Area selection nie są dostępne w komentowaniu Layer Stack.
Zobacz Comments section below , aby uzyskać bardziej szczegółowe informacje o umieszczaniu Comments.
Inne dokumenty
Inne typy plików dokumentów, które zostały stored in the source Altium Designer project , są zbiorczo udostępniane w lokalizacji Other Documents widoku Design w Workspace. Te pliki „non-CAD” (zwykle specyfikacje projektu, materiały referencyjne, dzienniki statusu itd.) są przechowywane pod kontrolą wersji razem z podstawowymi plikami projektu. Wybrany plik można pobrać z powiązanej ikony
Raporty DRC i ERC
Web Viewer zawiera raporty kontroli reguł projektowych i elektrycznych (DRC i ERC) dla bieżącego projektu, generowane na podstawie źródłowych danych projektu zgodnie z ustawieniami określonymi w Altium Designer – zapisanymi w dokumentach projektu. Zapewnia to wygodny dostęp do błędów lub naruszeń reguł w celu ich przeglądu, bez konieczności otwierania projektu w Altium Designer.
Są one dostępne jako rozwijane listy w sekcji Design panelu nawigacyjnego Project . Raporty są generowane dynamicznie w razie potrzeby, na przykład gdy projekt został zaktualizowany i ponownie zapisany na serwerze z Altium Designer. Zwróć uwagę, że raport DRC lub ERC jest dołączany tylko wtedy, gdy wykryto powiązane błędy.
Kontrole reguł projektowych i elektrycznych są generowane przez serwer do celów przeglądu, gdy ma to zastosowanie.
Aby uzyskać więcej informacji o regułach projektowych i elektrycznych oraz ich ustawieniach, zobacz:
Rozwiń raport DRC lub ERC, aby wyświetlić zawarte w nim typy kategorii; każda z nich otworzy podlistę konkretnych naruszeń lub wykrytych Error/Warning/etc. Naruszenie DRC, które zostało waived in Altium Designer , jest oznaczone ikoną
Po wybraniu konkretnego wpisu zostanie otwarty powiązany dokument, a widok zostanie przybliżony/przesunięty do odpowiedniego obszaru. Panel informacji Report po prawej stronie będzie zawierał pełne szczegóły wybranego wpisu, w tym informacje o regule, klasę i typ, a także konkretne obiekty, których dotyczy.
Zwróć uwagę, że początkowo może być konieczne ponowne zapisanie projektu z Altium Design do Altium 365 Workspace (Save to Server), aby uruchomić proces generowania DRC/ERC.
Wspólne elementy interfejsu
Następujące elementy sterujące (wszystkie zlokalizowane w prawym górnym klastrze kontrolek) są wspólne dla różnych widoków danych:
Comments and Tasks , w którym można dodawać notatki komentarzy, zarządzać nimi i przypisywać je użytkownikom jako Tasks. Zobacz Comments section poniżej, aby uzyskać szczegółowe informacje.
Search , umożliwiającej wyszukiwanie komponentów i/lub sieci. Funkcja ta jest dostępna dla widoków danych SCH , PCB i 3D (ale nie dla widoku danych BOM , który ma własne wyszukiwanie, ani dla widoków danych Gerber /Fabrication ). Więcej informacji o korzystaniu z wyszukiwania znajdziesz w Searching .
Info .
Panel (gdy nie jest zaznaczony żaden obiekt) jest dodatkowo podzielony na dwa podwidoki:
Controls – udostępnia listę dostępnych kontrolek podczas przeglądania widoków danych SCH , PCB , 3D oraz Gerber /Fabrication (niektóre kontrolki są specyficzne dla danego widoku).
Board Info – udostępnia informacje podsumowujące o projekcie w zakresie: Board Size (wymiary płytki w osiach X i Y); Layers (łączna liczba Signal + Plane oraz liczby dla każdej z nich); Components (łączna liczba, obejmująca wszystkie typy komponentów, z podziałem na komponenty na Top i Bottom płytki); Nets (łącznie). Ten podwidok panelu nie występuje dla widoku danych Gerber /Fabrication .
Na dole panelu użyj dostępnych kontrolek, aby przełączyć Units między jednostkami metrycznymi (mm) i imperialnymi (mil). Jednostki miary będą początkowo takie, jak użyte w samym projekcie (lub takie, jak przy generowaniu danych Gerber).
Downloading .
Esc ).
Obsługa wariantów
Podczas przeglądania źródła projektu, jeśli projekt zawiera zdefiniowane warianty, będzie można przełączać się między nimi podczas przeglądania projektu w różnych widokach danych. Lewy panel nawigacyjny prezentuje listę dostępnych wariantów. Domyślnie będzie ustawione [No Variations] – prezentując projekt bazowy.
Uzyskiwanie dostępu do dostępnych zdefiniowanych wariantów projektu.
Wybierz zdefiniowany wariant z listy wszystkich wariantów zdefiniowanych dla projektu – bieżący widok danych zostanie zaktualizowany, aby odzwierciedlać ten wariant, w tym opcje wizualne włączone dla komponentów niezamontowanych (widoki danych SCH i PCB ). W widokach danych 3D i BOM komponent będzie obecny/wylistowany lub nie – w zależności od tego, czy jest zamontowany.
Zaznaczanie
Podczas przeglądania źródła projektu, zaznaczanie obiektu w projekcie można wykonać w widokach danych SCH , PCB i 3D w następujący sposób:
Z widoku danych SCH (zaznaczanie komponentów i sieci) – najedź kursorem na komponent lub przewód i kliknij, aby zaznaczyć. Stosowane jest podświetlenie i maskowanie, tak aby tylko ten komponent lub ta sieć pozostały w pełnej widoczności. Informacje o zaznaczonym komponencie/sieci pojawią się w prawym panelu.
Potencjalne obiekty do zaznaczenia – komponenty i przewody – są podświetlane podczas przesuwania kursora.
Zaznaczona sieć zostanie również zaznaczona we wszystkich dokumentach schematu, na których występuje, zgodnie z listą pod Connectivity w panelu informacji. Wybierz wpis na liście, aby otworzyć dany dokument schematu. Lista Layers Used w panelu obejmuje wszystkie warstwy płytki używane przez tę sieć.
Zwróć uwagę, że aktualnie zaznaczony komponent lub sieć jest również zaznaczony w widokach PCB 2D/3D.
Z widoku danych PCB (zaznaczanie komponentu, pada, przelotki, segmentu ścieżki i sieci) – najedź kursorem na obsługiwany typ obiektu i kliknij, aby zaznaczyć. Stosowane jest maskowanie, aby tylko ten obiekt był w pełni widoczny. Informacje o zaznaczonym obiekcie pojawią się w prawym panelu.
Tylko komponenty są podświetlane podczas przesuwania kursora. Można zaznaczyć tylko pojedynczy komponent, pad, przelotkę, segment ścieżki lub sieć (bez zaznaczania kumulatywnego). Dla zaznaczonego pada, przelotki lub segmentu ścieżki prezentowane są informacje o powiązanej sieci.
Aby zaznaczyć całą sieć, kliknij drugi raz na zaznaczoną ścieżkę (w praktyce dwuklik) albo kliknij wpis Net Name w panelu po prawej stronie ( Zaznaczanie sieci w widoku danych PCB można również wykonać, wybierając sieć w widoku danych SCH i przełączając się do widoku danych PCB , albo wyszukując sieć za pomocą funkcji Search facility .
W przypadku obiektów współpołożonych (nakładających się) wielokrotne klikanie będzie przełączać zaznaczenie między tymi obiektami.
Klikaj wielokrotnie obiekt, aby przełączać się między sieciami i obiektami znajdującymi się pod kursorem, albo dwukliknij, aby natychmiast zaznaczyć sieć powiązaną z tym obiektem.
Z poziomu widoku danych 3D (zaznaczanie komponentu, pada, przelotki) – najedź kursorem na komponent, pad lub przelotkę i kliknij, aby zaznaczyć. Zostanie zastosowane maskowanie, tak aby w pełni widoczny pozostał tylko ten obiekt. Informacje o zaznaczonym obiekcie pojawią się w panelu po prawej stronie.
Obiekty nie są podświetlane podczas przesuwania kursora.
Elementy sterujące u góry prawego panelu umożliwiają szybkie wyświetlenie zaznaczenia w innym widoku danych (jeśli jest to obsługiwane). Na przykład komponent zaznaczony w jednym widoku danych może być widoczny w dowolnym z pozostałych widoków danych. Zaznaczenie sieci w widoku danych SCH pozwoli również sprawdzić tę sieć w widokach danych PCB oraz 3D . A dla zaznaczonego pada, przelotki lub segmentu ścieżki w widoku danych PCB będzie można szybko wyświetlić ten obiekt w widoku danych 3D . Więcej informacji o tej obsłudze cross-probing znajdziesz w następnej sekcji.
Zaznaczanie sieci
Rozwiń sekcję Nets w panelu Projects , aby uzyskać dostęp do listy sieci dostępnych w projekcie. Wybierz pozycję z listy, aby zlokalizować i podświetlić tę sieć w widokach Schemat, PCB i 3D, a także wyświetlić jej szczegóły w prawym panelu informacyjnym. Obejmują one listę warstw, na których występuje sieć, oraz wybieralną listę dokumentów schematu zawierających tę sieć.
Zwróć uwagę, że wybór wpisów sieci jest w praktyce dwukierunkowy, więc gdy sieć zostanie bezpośrednio zaznaczona w widoku Schemat lub PCB, zostanie również zaznaczona na liście Nets w panelu Project .
Aby sprawdzić zaznaczoną sieć we wszystkich zgodnych widokach, wybierz opcje SCH , PCB lub 3D z górnych kart albo z opcji kart widoku dostępnych w panelu informacji o sieci po prawej stronie.
Cross-probing
Podczas przeglądania źródła projektu, gdy wybierzesz obsługiwany obiekt w aktywnym widoku danych, obiekt ten zostanie również zaznaczony (tam, gdzie ma to zastosowanie) w jednym lub kilku innych widokach danych – co umożliwia szybkie przejście (cross-probe) do tego samego zaznaczenia. Obsługa cross-probing jest również dostępna poprzez elementy sterujące umieszczone w panelu po prawej stronie, który jest wyświetlany, gdy w głównym oknie podglądu jest aktualnie zaznaczony obiekt.
Elementy sterujące cross-probing (dla zaznaczonego komponentu).
Poniższe zwijane sekcje przedstawiają kilka przykładów obsługiwanych scenariuszy cross-probing:
Cross-probing a Component from the SCH/PCB/3D Data View
Wybierz wymagany komponent w aktywnym widoku danych, a następnie kliknij jeden z elementów sterujących, aby wykonać cross-probe do tego komponentu w docelowym widoku danych. Dla widoków danych SCH , PCB i 3D (dostępnych po kliknięciu elementów sterujących SCH , PCB lub 3D ) komponent zostanie zaznaczony i – tam, gdzie to możliwe – wyśrodkowany oraz powiększony w widoku, a także zostanie zastosowane maskowanie, tak aby w pełni widoczny pozostał tylko zaznaczony komponent.
Dla widoku danych BOM (dostępnego po kliknięciu elementu sterującego BOM ) zostanie podświetlony wiersz odpowiadający komponentowi.
Cross-probing a Component from the BOM Data View
Kliknij oznaczenie (designator) komponentu, do którego chcesz wykonać cross-probe. Ostatni aktywny widok danych sprzed przejścia do widoku danych BOM zostanie uaktywniony, a komponent zostanie zaznaczony, wyśrodkowany i – tam, gdzie to możliwe – powiększony w widoku, a także zostanie zastosowane maskowanie, tak aby w pełni widoczny pozostał tylko zaznaczony komponent. Następnie możesz użyć elementów sterujących (SCH , PCB , 3D i BOM ), aby wykonać cross-probe do tego zaznaczonego komponentu w innych widokach danych, jak opisano wcześniej.
Cross-probing a Net from the SCH Data View
Wybierz wymaganą sieć na dokumencie schematu w widoku danych SCH , a następnie kliknij jeden z elementów sterujących (PCB , 3D ), aby wykonać cross-probe do tej sieci w docelowym widoku danych – wybór jest również dostępny u góry panelu Informacje. Sieć zostanie zaznaczona i – tam, gdzie to możliwe – powiększona w widoku, a także zostanie zastosowane maskowanie, tak aby w pełni widoczna pozostała tylko zaznaczona sieć.
Cross-probing a Pad/Via/Track from the PCB Data View
Wybierz wymagany pad, przelotkę lub segment ścieżki na płytce w widoku danych PCB , a następnie kliknij element sterujący 3D , aby wykonać cross-probe do tego pada/przelotki/segmentu ścieżki w widoku danych 3D . Obiekt zostanie zaznaczony i – tam, gdzie to możliwe – powiększony w widoku, a także zostanie zastosowane maskowanie, tak aby w pełni widoczny pozostał tylko zaznaczony obiekt.
Cross-probe między kartami przeglądarki
Cross-probing jest również dynamicznie obsługiwany między kartami lub oknami przeglądarki. Gdy projekt jest otwarty w dwóch instancjach – które pojawią się w osobnych kartach przeglądarki – włącz opcję Cross Select Across Tabs w panelu Info przeglądarki (dostępnym, gdy obiekt jest zaznaczony). Cross-probing będzie wtedy działał w czasie rzeczywistym pomiędzy dwoma widokami w przeglądarce.
Wyszukiwanie
Podczas przeglądania źródeł projektu interfejs Web Viewer zawiera funkcję wyszukiwania, która zapewnia szybki i wygodny sposób lokalizowania komponentów i sieci w całym projekcie. Funkcja wyszukiwania jest dostępna w widokach danych SCH , PCB i 3D po kliknięciu przycisku Search , w którym można przeprowadzić wyszukiwanie.
Panel Search interfejsu Web Viewer .
Aby wykonać wyszukiwanie, zacznij wpisywać szukany ciąg. Wyszukiwanie nie rozróżnia wielkości liter. Panel dynamicznie wyświetla pasujące wyniki w miarę wpisywania. Liczba pasujących wyników jest wyróżniona u góry panelu.
Za każdym razem, gdy panel
Search jest otwierany na nowo, początkowe wyszukiwanie będzie zawierać podzbiór pełnych wyników (jeśli jest ich zbyt dużo). Jest to sygnalizowane tekstem
and x more press Enter na dole listy. Aby w pełni rozwinąć listę wyników, kliknij przycisk
albo naciśnij
Enter (gdy kursor znajduje się w polu wyszukiwania).
Przykładowe wyszukiwanie wykonane z widoku danych SCH .
Wyniki są lokalne dla aktywnego widoku danych. Gdy aktywnym widokiem danych jest SCH , wyszukiwanie obejmuje wszystkie źródłowe dokumenty schematu.
Kliknij przycisk
Elementy sterujące filtrem.
Pięć ostatnich wyszukiwań jest wyświetlanych w obszarze Recent Search panelu. Wpis na liście jest rejestrowany dopiero po kliknięciu wyniku wyszukiwania.
Gdy lista wyników jest wyświetlona, kliknij pozycję, aby przejść do danej encji – komponentu lub sieci – w aktywnym widoku danych. Komponent/sieć zostanie zaznaczony(-a) i – tam, gdzie to możliwe – powiększony(-a) w widoku, a także zostanie zastosowane maskowanie, tak aby w pełni widoczny(-a) pozostał(-a) tylko zaznaczony komponent/sieć.
Funkcja wyszukiwania świetnie nadaje się do znajdowania i zaznaczania sieci w widoku 3D płytki – czego nie da się zrobić samym prostym zaznaczaniem, ponieważ w widoku danych 3D można kliknięciem zaznaczać tylko komponenty, pady i przelotki.
Przykładowy wynik wyszukiwania sieci w aktywnym widoku danych 3D – jedyny sposób, poza cross-probing, aby zaznaczyć sieć w tym widoku.
Aby wrócić do listy wyników wyszukiwania, kliknij element sterujący Info .
Możesz przejść do innych wystąpień zaznaczonego komponentu z menu rozwijanego Designator w panelu Info .
Ponieważ wyszukany komponent/sieć jest zaznaczony(-a), cross-probing staje się naturalnie dostępny, gdyż ten komponent/sieć jest zaznaczony(-a) we wszystkich odpowiednich widokach danych. Więcej informacji znajdziesz w sekcji
Cross-probing .
Pobieranie
Web Viewer obsługuje pobieranie danych z dowolnego widoku danych. Pobieranie odbywa się poprzez kliknięcie kontrolki
Obsługiwane jest pobieranie archiwum Zip zawierającego migawkę projektu w toku (WIP) (projekt bazowy), a także możliwość wygenerowania i pobrania następujących wyników pochodnych, przy czym informacje konfiguracyjne są pobierane bezpośrednio z odpowiedniego pliku Output Job (jeśli istnieje):
Archiwum Zip zawierające pliki Gerber i NC Drill (generowane wyłącznie dla projektu bazowego).
Jeśli plik Output Job nie istnieje, zostanie wygenerowany domyślny zestaw Gerberów (Gerber X2) tylko dla użytych warstw (bez warstw mechanicznych). Dla NC Drill zostanie wygenerowany wyłącznie plik w formacie *.txt .
Albo PDF pełnej dokumentacji pochodzącej z Draftsman, co wymaga obecności dokumentu Draftsman w projekcie (generowane wyłącznie dla projektu bazowego – nie dla wariantów), albo PDF zawierający tylko rysunki montażowe (generowane dla aktywnego wariantu).
PDF dokumentów schematu (generowany dla aktywnego wariantu).
Plik 3D STEP (*.step) złożenia płytki (generowany dla aktywnego wariantu).
BOM w formacie CSV (generowany dla aktywnego wariantu).
Podczas generowania BOM wykorzystywana jest konfiguracja z dowolnego pliku Output Job, a generowany jest wyłącznie BOM w formacie CSV, ponieważ ten format jest obsługiwany przez większość systemów operacyjnych bez konieczności zajmowania się konfiguracją i szablonami. Gdy plik Output Job nie istnieje, stosowane są domyślne pola CSV w następującej kolejności: numer pozycji (jeśli dostępny jest BomDoc), nazwa, opis, oznaczenie, ilość, producent oraz numer części.
Dla wygenerowanych wyników opartych na aktywnym wariancie (jak wskazano na liście powyżej) wybierz wymagany wariant w obszarze Design – Variants w lewym panelu nawigacyjnym.
Najedź kursorem na wpis w panelu i kliknij powiązaną kontrolkę Download – dostęp do pobrania uzyskasz przez e-mail, który zostanie wysłany, gdy dane będą gotowe.
Obszar Releases panelu jest prezentowany tylko podczas przeglądania źródła projektu (Design Project Source) (nie Shared Live Design). Zostaną wyświetlone wszystkie pakiety wydań wygenerowane z projektu – kliknij wpis, aby otworzyć go do wglądu w osobnej karcie przeglądarki.
Shared Data Snapshot – pobiera pojedyncze archiwum Zip zawierające dokumenty źródłowe, z których utworzono migawkę.
Fabrication & Assembly Data in a Manufacturing Package – pobiera pojedyncze archiwum Zip zawierające folder dla każdego zestawu danych uwzględnionego w pakiecie.
Pobieranie trafia do domyślnego folderu pobierania Twojej przeglądarki.
Komentarze
Interfejs Web Viewer obsługuje komentowanie dokumentów projektowych. Komentarz to notatka dodana przez użytkownika, przypisana do konkretnego punktu, obiektu lub obszaru (w zależności od przypadku) w obsługiwanym widoku danych, na którą inni użytkownicy mogą odpowiadać. Komentarze wspierają współpracę między użytkownikami bez modyfikowania samych współdzielonych danych, ponieważ komentarze są przechowywane przez Workspace niezależnie od tych danych. Komentarze są publikowane, otrzymują odpowiedzi i są zarządzane bezpośrednio w głównym obszarze podglądu za pomocą kontekstowego okna komentowania. Komentarze są również prezentowane w panelu Comments and Tasks , który znajduje się po prawej stronie i pełni raczej rolę narzędzia przeglądowego/nawigacyjnego niż interfejsu operacyjnego.
Użyj kontrolki
, aby przełączać wyświetlanie panelu
Comments and Tasks .
Przykładowe komentarze nałożone na podrzędny arkusz schematu w projekcie zarządzanym. Panel Comments and Tasks odzwierciedla wszystkie komentarze, natomiast dostępne okno w głównym obszarze podglądu zapewnia kontekstowe komentowanie dokładnie w miejscu, w którym jest potrzebne.
Dodawanie komentarza
Tryb umieszczania komentarza można włączyć na jeden z trzech sposobów:
Poprzez kliknięcie przycisku
Za pomocą skrótu klawiaturowego Alt+C .
Poprzez kliknięcie przycisku Comments and Tasks .
Pierwsze dwie metody umożliwiają dodawanie komentarzy bez utraty bieżącego zaznaczenia w aktywnym widoku danych oraz bez zamykania jakiegokolwiek otwartego już panelu po prawej stronie (np. panelu Information prezentującego właściwości aktualnie zaznaczonego obiektu, panelu Measurements prezentującego wykonane pomiary, panelu pobierania, Board Info itp.).
W każdym przypadku kursor zmieni się w celownik i wejdziesz w tryb umieszczania komentarza. Postępuj w następujący sposób:
Umieść – w zależności od potrzeb – jeden z trzech obsługiwanych typów komentarzy:
Comment on a point – kliknij w dowolnym miejscu, aby dołączyć (lub „przypiąć”) komentarz do tego punktu. Wpis w wierszu jest wybierany podczas komentowania w dokumencie BOM .
Comment on object – kliknij obiekt, aby dołączyć (lub „przypiąć”) komentarz do tego obiektu. Dla widoku danych SCH obsługiwanymi obiektami są komponenty, piny, przewody, magistrale i porty. Dla widoku danych PCB obsługiwanymi obiektami są komponenty, pady, przelotki (vias) i segmenty ścieżek. Dla widoku danych 3D obsługiwanymi obiektami są komponenty, pady i przelotki. Dla widoków danych SCH i PCB obsługiwane obiekty, do których możesz dołączyć komentarz, będą podświetlane podczas przesuwania kursora po widoku. Ten typ komentarza nie jest obsługiwany w widoku Draftsman ani w widokach danych Gerber i Fabrication podczas przeglądania danych Gerber.
Comment on area – kliknij i przeciągnij, aby zdefiniować obszar, do którego ma zostać dołączony (lub „przypięty”) komentarz. Ten typ komentarza nie jest obsługiwany w widoku danych 3D .
W każdym przypadku zostanie wyświetlone okno komentowania, w którym można zdefiniować komentarz w kontekście wybranego punktu, obiektu lub obszaru (w zależności od przypadku). Wpisz komentarz w udostępnionym polu. W komentarzu możesz oznaczyć jedną lub więcej osób albo grup. Wpisz znak @ w polu komentarza, aby szybko uzyskać dostęp do listy członków w Workspace. Komentarz może też zostać assigned do członka. Więcej informacji o tych dodatkowych funkcjach znajdziesz w sekcji Praca z kontekstowym oknem komentowania .
Po wpisaniu komentarza, dodaniu oznaczeń i ewentualnym przypisaniu kliknij przycisk Comments and Tasks . W głównym obszarze podglądu projektu zostanie wyświetlony unikalnie ponumerowany znacznik komentarza.
Znaczniki komentarzy są unikalne dla projektu i są nadawane sekwencyjnie w miarę umieszczania komentarzy w całym projekcie. Komentarze umieszczone w widoku danych PCB są odzwierciedlane w widoku danych 3D i odwrotnie (tylko dla typów komentarzy: punkt i obiekt). W związku z tym w tych dwóch widokach używany jest ten sam numer znacznika komentarza.
W dowolnym momencie przed opublikowaniem możesz wyjść z trybu umieszczania komentarza, naciskając Esc .
Poniższa sekwencja obrazów pokazuje dodanie przykładowego komentarza do komponentu na dokumencie schematu (w widoku danych SCH ), wraz z dodaniem oznaczenia członka zespołu i przypisaniem mu Zadania (szczegóły w poniżej ).
Komentarze umieszczone na PCB podczas przeglądania w trybie 2D są powiązane z bieżącym widokiem warstw (Layer view) – widocznymi i aktywnymi ustawieniami warstw w momencie umieszczenia komentarza. Ustawienia widoku warstw komentarza są przywracane, gdy komentarz zostanie później wybrany w panelu Comments and Tasks lub z jego znacznika w widoku PCB.
Komentarze zastosowane w interfejsie Web Viewer w następujących miejscach stają się dostępne w Altium Designer i odwrotnie, a wszystkie zmiany komentarzy są odzwierciedlane we wszystkich trzech miejscach:
W widoku Design szczegółowej strony zarządzania (podczas zarządzania konkretnym projektem).
W zintegrowanym Viewer podczas przeglądania udostępnionego projektu na żywo.
Komentarze utworzone w widoku Design Snapshot podczas przeglądania konkretnego wydania projektu (przez Manufacturing Portal ) również stają się dostępne w widoku Design szczegółowej strony zarządzania projektem, w widoku Design udostępnionego projektu na żywo oraz w Altium Designer, ale nie działa to w drugą stronę.
Komentarze utworzone w ramach Manufacturing Package Viewer lub w zintegrowanym Viewer podczas przeglądania udostępnionej migawki danych są samodzielne, a zatem nie pojawią się w Altium Designer i odwrotnie. Są widoczne tylko dla osób mających współdzielony dostęp do konkretnego pakietu produkcyjnego lub migawki danych.
W Altium Designer panel Comments and Tasks jest centrum dowodzenia komentarzami. Aby zapoznać się z ogólnym przebiegiem pracy z komentarzami w odniesieniu do projektu zarządzanego w Altium Designer, zobacz Komentowanie projektu . W Altium Designer 21.3 i nowszych masz także możliwość eksportu komentarzy z projektu – albo przez plik Output Job z użyciem skonfigurowanego generatora Export Comments , albo bezpośrednio z dokumentu schematu/PCB poleceniem Reports » Project Reports » Export Comments , z konfiguracją w oknie dialogowym Konfiguracja eksportu komentarzy .
Praca z kontekstowym oknem komentowania
Poniższe punkty dotyczą pracy z komentarzami i kontekstowym oknem komentowania interfejsu:
Okno komentowania jest dostępne niezależnie od panelu Comments and Tasks – kliknij znacznik komentarza, aby je otworzyć.
Jeśli znacznik komentarza zostanie przesunięty, okno komentowania również się przesunie. Samo okno można także swobodnie przesuwać.
Użyj przycisków
Możesz także użyć Shift+Left Arrow i Shift+Right Arrow , aby przechodzić odpowiednio do poprzedniego i następnego komentarza.
Po utworzeniu pierwszego komentarza okno komentowania, po otwarciu, będzie gotowe do wpisania odpowiedzi. Wpisz tekst w udostępnionym polu, a następnie kliknij przycisk
Możesz oznaczyć osobę lub grupę w komentarzu. Wpisz znak @, aby wyświetlić wyskakującą listę wszystkich członków zespołu Workspace. Alternatywnie wyszukaj grupę lub osobę (w tym drugim przypadku po nazwie lub e-mailu), wpisując „@” i jeden lub więcej znaków – zostanie wyświetlona lista pasujących grup, członków zespołu oraz osób spoza zespołu (ale w obrębie Twojej organizacji), z której możesz wybrać. Możesz kliknąć wpis, aby go dodać, albo użyć klawiszy Up/Down Arrow i nacisnąć Enter , aby dodać.
Oznaczona osoba, która jest członkiem zespołu lub należy do oznaczonej grupy, otrzyma e-mail z powiadomieniem o komentarzu.
Możesz także oznaczyć osobę, która jest spoza zespołu Workspace (i spoza Twojej organizacji), wpisując @<theirfullemail>. Jeśli ta osoba ma już współdzielony dostęp do aktualnie przeglądanego elementu, otrzyma e-mail z powiadomieniem o oznaczeniu. Jeśli ta osoba nie ma dostępu, zostanie wyświetlone okno Share , w którym określisz uprawnienia dostępu (i przejdziesz do udostępnienia elementu tej osobie) albo w ogóle nie przyznasz dostępu. Otrzyma ona powiązany e-mail dotyczący statusu udostępnienia.
W następnym oknie informacyjnym możesz zaznaczyć opcję wysłania prośby o zaproszenie tej osoby jako członka Workspace, a następnie w kolejnym oknie Request Invitation dodać notatkę i ewentualnych innych wnioskodawców, po czym wysłać prośbę do przetworzenia przez administratora Workspace – więcej informacji w Przetwarzanie prośby o zaproszenie . Wszyscy zaangażowani użytkownicy (Ty, osoba, której udostępniono projekt, oraz administratorzy Workspace) otrzymają e-maile z powiadomieniami związanymi ze zmianą uprawnień udostępniania ( lub dostępu do Workspace.
Zadanie osobie, która została oznaczona (tylko członkowie zespołu Workspace). Włącz odpowiednio opcję Assign a Task to – domyślnie wskazuje ona pierwszą oznaczoną osobę, a jeśli nie dodano żadnego oznaczenia, na Ciebie (Me). Alternatywnie użyj listy rozwijanej, aby wybrać innego członka Workspace, któremu ma zostać przypisane Zadanie. Przypisana osoba jest pokazana we wpisie panelu Comments and Tasks jako obrazek/litera profilu użytkownika, wraz z powiązanym odnośnikiem do Zadania. Przypisanie Zadania można zmienić lub usunąć podczas edycji komentarza.
Gdy Zadanie jest powiązane z komentarzem, górna ramka okna zawiera:
ikonę (obrazek/literę) wskazującą członka, któremu przypisano Zadanie komentarza. Wybierz ikonę, aby przypisać Zadanie innemu członkowi Workspace z listy rozwijanej.
alfanumeryczny identyfikator Zadania, złożony z ID/Nazwy projektu z sufiksem numeru Zadania. Kliknij identyfikator, aby przejść (cross-probe) do wpisu tego Zadania na stronie Workspace Tasks page dla projektu.
ikonę priorytetu Zadania (strzałka/płomień), która domyślnie ma wartość Medium i może zostać zmieniona z poziomu wpisu Zadania na stronie Workspace Tasks .
bieżący status aktywności Zadania (To Do, In Progress, Resolved), który można zmienić z powiązanego menu rozwijanego .
Zadanie można dodać do istniejącego komentarza, korzystając z opcji Convert to Task dostępnej w menu
Podczas dodawania nowego komentarza lub edytowania istniejącego masz możliwość dodania rysunku odręcznego do widoku projektu i powiązania/dołączenia go do tego komentarza. Aby to zrobić, kliknij przycisk Post) lub anulować (X) z paska sterowania, używając przycisków po skrajnej prawej stronie.
Okno komentowania akceptuje również plik obrazu lub przechwycony zrzut ekranu wklejony ze schowka systemu Windows. Możesz wkleić zrzut ekranu (lub skopiowany plik obrazu) do pola komentarza przed lub po notatkach tekstowych i wzmiankach o użytkownikach. Grafika jest wyświetlana w treści okna komentowania – kliknij obraz, aby otworzyć go do podglądu w pełnym rozmiarze. Wpis dodanego komentarza w panelu Comment and Tasks będzie zawierał powiązaną notatkę Includes Images .
Po opublikowaniu nowego komentarza wykonywany jest zrzut ekranu pierwotnego widoku i dołączany do tego komentarza. Z poziomu okna komentowania można uzyskać do niego dostęp, klikając element sterujący Original Snapshot . Migawka przedstawia dokładnie to, co było widoczne w chwili tworzenia komentarza – ten sam poziom powiększenia, aktywne warstwy (PCB) – i zawiera także rysunek odręczny, jeśli został utworzony przed opublikowaniem komentarza.
Kliknij element sterujący
w prawym górnym rogu zrzutu ekranu, aby przejść do widoku w pełnym rozmiarze. Kliknij element X w prawym górnym rogu lub kliknij poza widokiem, aby wrócić do okna komentowania.
Jeśli usuniesz komentarz, pamiętaj, że wszystkie powiązane odpowiedzi również zostaną usunięte.
Menu powiązane z elementem sterującym Copy Link . Umożliwia ono pierwotnemu twórcy wątku komentarzy uzyskanie i udostępnienie linku do podglądu elementu. Jeśli użytkownik, który otworzy podany link, nie ma dostępu do projektu – nie został mu wcześniej udostępniony – będzie mógł wysłać prośbę o dostęp. Więcej informacji: Sharing by Direct Link .
Gdy uzyskasz dostęp do okna komentowania (klikając powiązany znacznik lub wybierając na panelu Comments and Tasks ), wyświetlane są tylko pierwszy i najnowszy komentarz w wątku. Aby zobaczyć wszystkie komentarze w wątku, kliknij dostępny element sterujący pomiędzy tymi wpisami. Użyj paska przewijania, aby przeglądać wszystkie komentarze.
Każdy, kto przegląda udostępniony projekt, może rozwiązać komentarz (lub ponownie go uaktywnić), przełączając element sterujący przypisane Zadanie , jego bieżący status można zmienić na Resolved (lub inny poziom) z listy rozwijanej statusu. Rozwiązane komentarze nie są domyślnie pokazywane w panelu Comments and Tasks , ale można je ujawnić za pomocą opcji pokazywania/ukrywania pinezek – więcej informacji w następnej sekcji.
Jeśli ktoś dodał komentarz podczas przeglądania konkretnego wydania projektu (w widoku Design Snapshot w Manufacturing Portal ), wówczas komentarz będzie zawierał informacje o wydaniu jako link do tego wydania.
Jeśli wcześniej zatwierdzony projekt (pokazany jako zdarzenie Commit event w widoku History ) ma dołączony VCS Tag , wówczas jego komentarze będą wyświetlane z dołączoną nazwą taga – działa to jako link do konkretnej migawki tego commita.
Możesz dodać link URL jako część publikowanego komentarza – po prostu skopiuj URL i wklej go do pola komentarza. Zostanie wykryty i przedstawiony jako standardowy link, który można otworzyć po kliknięciu.
Praca z panelem Comments
Poniższe punkty dotyczą pracy z komentarzami i panelem interfejsu Comments and Tasks :
Panel Comments and Tasks pełni rolę narzędzia przeglądowego/nawigacyjnego dla komentarzy w całym projekcie, a nie operacyjnego interfejsu do publikowania, edytowania i odpowiadania. Ta funkcjonalność jest realizowana wyłącznie w kontekstowym oknie komentowania.
Panel Comments and Tasks nie otwiera się po kliknięciu znacznika komentarza w głównym obszarze widoku. To działanie otwiera wyłącznie kontekstowe okno komentowania.
Użyj elementu sterującego w lewym górnym rogu panelu, aby wyświetlić pinezki znaczników komentarzy w głównym oknie widoku ( lub je ukryć ( Najedź kursorem na obraz, aby zobaczyć przykład.
U góry panelu Comments and Tasks znajdują się elementy sterujące zapewniające dostęp do filtrów wątków, dzięki czemu możesz określić, co ma być prezentowane w panelu. W praktyce można zdefiniować dwa poziomy filtrowania. Pierwszy, czyli podstawowy, pozwala kontrolować, które komentarze użytkowników są wyświetlane.
Opcje filtrowania panelu ograniczają wpisy komentarzy do:
Tasks only – tylko tych komentarzy, którym przypisano user Tasks , dostępne następnie w przepływie strony Tasks page .
ASSIGNED TO – tylko komentarzy przypisanych do wybranych poniżej użytkowników. Gdy zaznaczysz pole wyboru użytkownika, panel (i wyświetlany dokument) będzie zawierał tylko te komentarze, których zadania są przypisane do tego użytkownika. Zwróć uwagę, że aktualnie zalogowany użytkownik jest uwzględniany na górze listy niezależnie od przypisań zadań w komentarzach.
Basic User Filtering
Gdy Zadania nie są obsługiwane – filtrowanie użytkowników w panelu Comments dotyczy wyłącznie wzmianek.
Opcje filtrowania ograniczają wpisy komentarzy do:
All – wszystkich komentarzy
My – tylko wątków komentarzy, które sam rozpocząłeś, na które odpowiedziałeś lub w których zostałeś wspomniany.
From – tylko wątków komentarzy, które rozpoczęła, na które odpowiedziała lub w których została wspomniana konkretna osoba. Wybierz osobę z powiązanej listy rozwijanej, która obejmuje wszystkie osoby aktywnie uczestniczące w komentowaniu projektu.
Drugi poziom filtrowania, stosowany łącznie z metodą filtrowania podstawowego, oferuje dwie opcje: umożliwia ukrycie wszystkich rozwiązanych komentarzy lub zadań (Unresolved only włączone) i/lub wyświetlanie komentarzy tylko dla aktualnie oglądanego dokumentu, a nie całego projektu (Current document only włączone).
Kliknij pozycję Notification Settings (na dole okna z powyższymi opcjami), aby przejść do okna konfiguracji, w którym określisz, dla których komentarzy w projekcie będziesz otrzymywać powiadomienia e-mail. Wybierz otrzymywanie powiadomień dla wszystkich wątków komentarzy, dla żadnych wątków lub tylko dla tych, w które jesteś zaangażowany (rozpocząłeś, odpowiedziałeś lub zostałeś wspomniany).
Jeśli chodzi o kolejność wątków komentarzy w panelu, również obowiązują dwa poziomy. Po pierwsze, komentarze są uporządkowane według dokumentu, którego dotyczą, zgodnie z kolejnością w strukturze nawigacji dokumentów źródłowych w lewym panelu. Po drugie, w obrębie każdego dokumentu komentarze są sortowane według daty utworzenia – malejąco.
Gdy klikniesz wpis wątku komentarza w panelu, dany komentarz zostanie wycentrowany w głównym oknie widoku i otwarty w kontekstowym oknie komentowania. Wpis komentarza w panelu Comments and Tasks zostanie także podświetlony na niebiesko. Ten sam numer znacznika komentarza jest odzwierciedlony w panelu Comments and Tasks , co ułatwia rozpoznanie, który komentarz oglądasz. Jeśli klikniesz komentarz, który nie znajduje się w aktualnie oglądanym dokumencie, dokument, w którym się znajduje, zostanie ustawiony jako aktywny.
Każdy wpis komentarza w panelu zawiera podsumowanie kluczowych informacji dotyczących tego komentarza, jak pokazano w przykładzie poniżej.
Jeśli ktoś dodał komentarz podczas przeglądania konkretnego wydania projektu (w widoku Design Snapshot w Manufacturing Portal ), wówczas wpis tego komentarza będzie zawierał informacje o wydaniu jako link do tego wydania.
Inne kwestie dotyczące komentowania, o których warto pamiętać
Jeśli komentarz jest powiązany z obiektem, a ten obiekt zostanie usunięty z projektu, komentarz zostanie przekształcony w komentarz obszarowy i pozostanie w tych samych współrzędnych. Oryginalny zrzut ekranu projektu dołączony do komentarza może być w tym przypadku bardzo pomocny.
Jeśli dokument projektowy zostanie usunięty z projektu, wszelkie komentarze powiązane z tym dokumentem zostaną ukryte.
Jeśli obiekt zostanie przesunięty w projekcie, powiązany z nim komentarz również zostanie przesunięty.
W projektach, które wykorzystywały komentarze odręczne w poprzednich wersjach Altium Designer, zostaną one przekonwertowane na komentarze obszarowe, a rysunek odręczny zostanie w każdym przypadku dołączony do komentarza.
Altium Designer 20.x zignoruje ustawienia koloru i szerokości linii użyte w rysunkach odręcznych. Zamiast tego takie rysunki będą wyświetlane wyłącznie jako czerwone linie, z użyciem standardowej, nieregulowanej szerokości linii dostępnej dla komentarzy w tych wcześniejszych wersjach oprogramowania.
Do komentarza o statusie „resolved” nie można usunąć. Należy zmienić go na „unresolved”, a następnie usunąć.
Praca z zadaniami Jira
Related page: Praca z zadaniami Jira
Jeśli Jira Integration jest włączona dla Twojego Workspace, a aplikacja Jira application została skonfigurowana na stronie Admin , wówczas dodany komentarz będzie zawierał dodatkową opcję utworzenia i powiązania zgłoszenia Jira w Twojej usłudze Atlassian Jira® . Podobnie jak standardowe komentarze i ich powiązane zadania , dodane zgłoszenia Jira można przeglądać, edytować i komentować bezpośrednio w widoku projektu, a także przeglądać/wybierać w panelu Comments and Tasks .
Dodawane w taki sam sposób jak Comment , zgłoszenie Jira jest uwzględniane w panelu Comments and Tasks , zapewnia link do zgłoszenia w przestrzeni Jira oraz oferuje interaktywny dostęp do ustawień Priorytetu i Statusu zadania.
Dodana instancja zadania Jira jest synchronizowana z odpowiadającym jej zgłoszeniem w przestrzeni Jira. Dwukierunkowa synchronizacja danych między zgłoszeniami Jira a zadaniami Workspace umożliwia prowadzenie zarządzania projektem w przestrzeni Jira w połączeniu z Altium 365 – zobacz przykład .
Szczegóły konfiguracji Jira Integration znajdziesz w informacjach Jira Application .
Integracja z Jira jest również dostępna z poziomu panelu Altium Designer Comments and Tasks – powiązane informacje znajdziesz na stronie Document Commenting page .
Praca z Requirements Portal
Related page: Praca z wymaganiami
Altium 365 Web Viewer obsługuje także integrację z Requirements Portal w celu zarządzania i weryfikacji wymagań systemowych na poziomie dokumentu projektowego.
Gdy jest włączona dla Twojego Workspace, sformalizowane specyfikacje wymagań zdefiniowane w interfejsie Requirements Portal (zobacz przykład ) można umieszczać na dokumentach projektowych Workspace lub tworzyć jako przypisywalne Workspace Tasks . Instancje wymagań są aktywnie synchronizowane między Workspace a Requirements Portal, co pozwala wszystkim interesariuszom projektu przeglądać, zarządzać i weryfikować zgodność projektu ze specyfikacjami wymagań.
Instancje wymagań umieszcza się w dokumencie z panelu Requirements lub tworzy jako wykonalne zadanie Workspace.
Wymagania udostępniane przez Requirements Portal są dostępne z panelu Workspace Requirements i umieszcza się je w dokumencie projektowym w taki sam sposób jak przy dodawaniu komentarzy . Zgodność projektu z wybranym wymaganiem można ustawić z opcji menu Verification dostępnych w oknie wymagania lub w kafelku panelu Requirements .
Wymaganie można zweryfikować (lub oznaczyć inaczej) bezpośrednio w widoku projektu. Status weryfikacji jest synchronizowany z wpisem wymagania w Requirements Portal.
Aktualizacja o nowe dane
Podczas korzystania z interfejsu Web Viewer do przeglądania dokumentów najnowszego projektu źródłowego – z poziomu Design widoku szczegółowej strony zarządzania (podczas zarządzania konkretnym projektem) lub podczas przeglądania udostępnionego projektu na żywo – dane będą aktualizowane automatycznie za każdym razem, gdy projekt zostanie zatwierdzony (commit) z powrotem do Workspace (z poziomu Altium Designer). Krótko po zatwierdzeniu w interfejsie pojawi się powiadomienie. Gdy nowe dane zostaną wygenerowane, kliknij element sterujący Refresh Page , aby zaktualizować widok do najnowszego zestawu danych.
Tłumaczenie SI
