信号ハーネスは、回路図エディタで次のいずれかの方法でのみ配置できます。

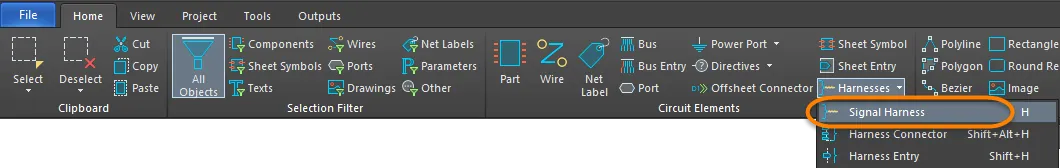

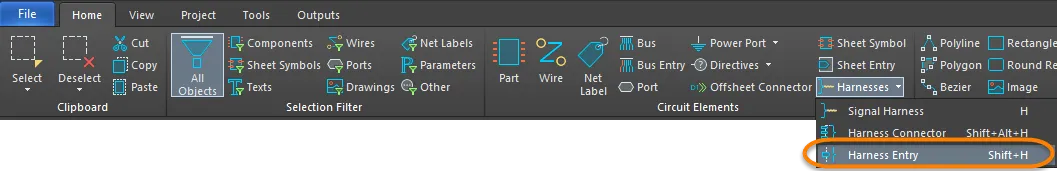

- メインメニューから Home | Circuit Elements | Harnesses » Signal Harness を選択します。
- デザインスペースで右クリックし、コンテキストメニューから Place » Harness » Signal Harness を選択します。
コマンドを起動すると、カーソルが十字に変わり、信号ハーネス配置モードに入ります。配置は次の手順で行います。
- クリックするか Enter を押して、信号ハーネスの開始点を固定します。カーソルを移動し、クリックするか Enter を押して、信号ハーネスの形状を定義する頂点を順に固定します。
- 最後の頂点を配置したら、右クリックまたは Esc を押して信号ハーネスの配置を完了します。
- 続けて別の信号ハーネスオブジェクトを配置するか、右クリックまたは Esc を押して配置モードを終了します。
- 最後に配置したハーネスセグメントを削除するには、Backspace または Delete キーを使用します。
配置中に属性を変更できますが、これらは以降の配置におけるデフォルト設定になる点に注意してください。
信号ハーネスの配置には3つの「手動」配置モードがあり、そのうち2つには Start と End のサブモードがあります。モードは、信号ハーネス配置時にコーナーをどのように作成するか、また信号ハーネスを配置できる角度を指定します。配置中は次の操作を行います。
- Shift+Spacebar を押して、90 Degree、45 Degree、Any Angle の各モードを切り替えます。
- 90 Degree または 45 Degree モード（真の直交モードとして知られています）で、Spacebar を押すと、Start サブモードと End サブモードを切り替えられます。
- 配置中は、現在の配置モードがステータスバーに表示されます。信号ハーネスの配置中はいつでもモードを変更できます。
- Any Angle 以外のモードでは、カーソルに接続されている線分は look-ahead セグメントです。実際に配置されるセグメントは、この先読みセグメントの手前にあります。
45 度モード
90 度モード
任意角度モード
Shift+Spacebar を押して、さまざまな配置モードを順に切り替えます。
信号ハーネスのガイド配線
回路図には定義可能な電気グリッドがあり、オブジェクト間の電気的接続を簡単に定義できます。Signal Harness を配置しているとき、Signal Harness が別の電気オブジェクトの電気グリッド範囲内に入ると、カーソルが固定オブジェクトにスナップし、ホットスポット（青い十字）が表示されます。
ホットスポット（青い十字）
ホットスポットは、有効な接続を作成できる位置へ誘導し、カーソルを電気的接続点に自動的にスナップさせます。
電気グリッドは、Document Options モード（Project | Content | Document Options）の Inspector パネル内にある General タブで定義できます。電気グリッドは現在のスナップグリッドよりわずかに小さく設定することを推奨します。そうしないと、電気オブジェクトをスナップグリッド 1 つ分の間隔で配置するのが難しくなります。
Break Wire は、回路図シート上で signal harness のセグメントを任意の位置で 2 つに分割するために使用できます。ブレークワイヤーに関する情報は
Wire page を参照してください。
グラフィカル編集
この編集方法では、配置済みの信号ハーネスオブジェクトをデザインスペース上で直接選択し、サイズや形状をグラフィカルに変更できます。
信号ハーネスオブジェクトを選択すると、次の編集ハンドルが使用できます。
グラフィカル編集の準備ができた選択済み Signal Harness
- A をクリックしてドラッグし、信号ハーネスの端点を再配置します。B をクリックしてドラッグし、信号ハーネスの頂点を移動します。端点は固定されたままです。
- セグメント上をクリックしてドラッグし、そのセグメントを grab して再配置します。端点および他の頂点は固定されたままです。
- Ctrl+click 頂点ポイントを右クリックし、Edit Signal Harness Vertex n コマンドを選択すると、Inspector パネルの Signal Harness モードにある Vertices 領域が開き、
nth 頂点のエントリが選択された状態で編集できます。
- セグメント上でクリックして押したままにし、その後キーボードで Insert を押すと、その位置に頂点を追加します。
- Ctrl+click頂点上でクリックして押したままにし、その後キーボードで Delete を押すと、その頂点を削除します。
- 信号ハーネス全体を移動するには、未選択の信号ハーネスをクリックして押したままにする（または、選択済み信号ハーネスの頂点から離れた場所をクリックして押したままにする）→新しい位置へ移動します。
この編集方法では、Inspector パネルモードを使用してオブジェクトのプロパティを変更します。
配置中は、Tab キーを押すことで Inspector パネルの Signal Harness モードにアクセスできます。オブジェクトを配置すると、すべてのオプションが表示されます。
配置後は、Inspector パネルの Signal Harness モードに、次のいずれかの方法でアクセスできます。
- Inspector パネルがすでに開いている場合は、オブジェクトを選択し、右クリックしてコンテキストメニューから Properties を選択します。ポートを選択した状態で、メインリボンから View | Schematic | Inspector を選択します。
- 複数オブジェクトの編集
Inspector パネルは複数オブジェクト編集に対応しており、現在選択されているすべてのオブジェクトで同一のプロパティ設定を変更できます。同じオブジェクトタイプを手動で複数選択した場合、アスタリスク（*）として表示されていない Inspector パネルのフィールド項目は、選択中のすべてのオブジェクトに対して編集できます。
