Модуль блоков

Модуль Blocks — это место, где пользователь определяет декомпозицию системы (или продукта) на отдельные блоки.

Блоки — это элементы вашего конечного продукта (это может быть физическая часть, например конструкция, или логическая часть, например орбита, операции и т. д.), которые представлены иерархическими связями в дереве блоков. Верхний блок обычно соответствует вашему продукту — например, автомобилю, спутнику или любой другой системе. Его можно далее разбить на сборки подблоков, представляющие различные физические, функциональные и логические составляющие системы.

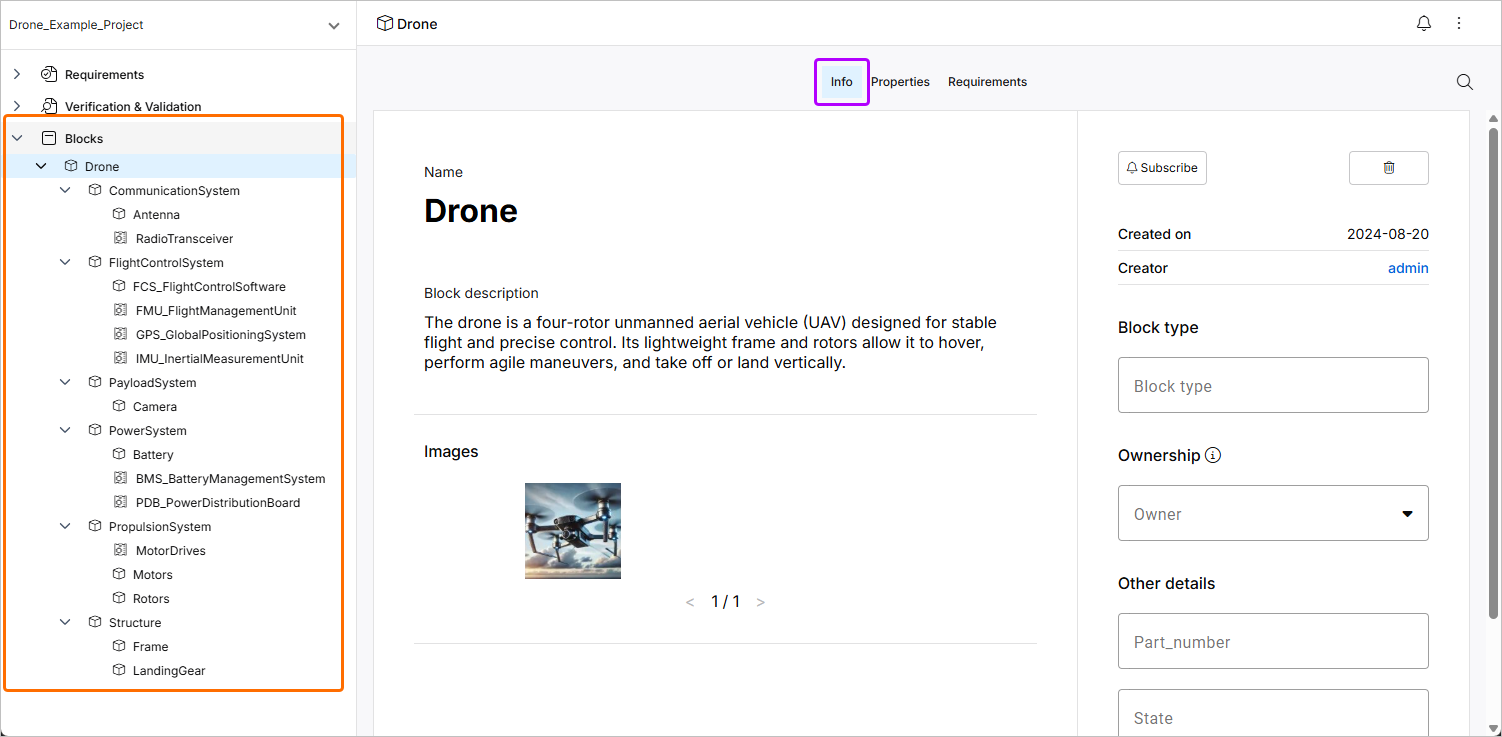

На изображении ниже показан пример того, как выглядит вкладка blocks для зрелого проекта. Дерево под записью Blocks слева показывает блоки — систему, подсистему и её элементы — в иерархическом виде. Вкладка Info отображает информацию, относящуюся к выбранному в данный момент блоку. Вы можете добавить описание, изображение, тег и номер детали, а также назначить владельца блока (отдельных пользователей или группы).

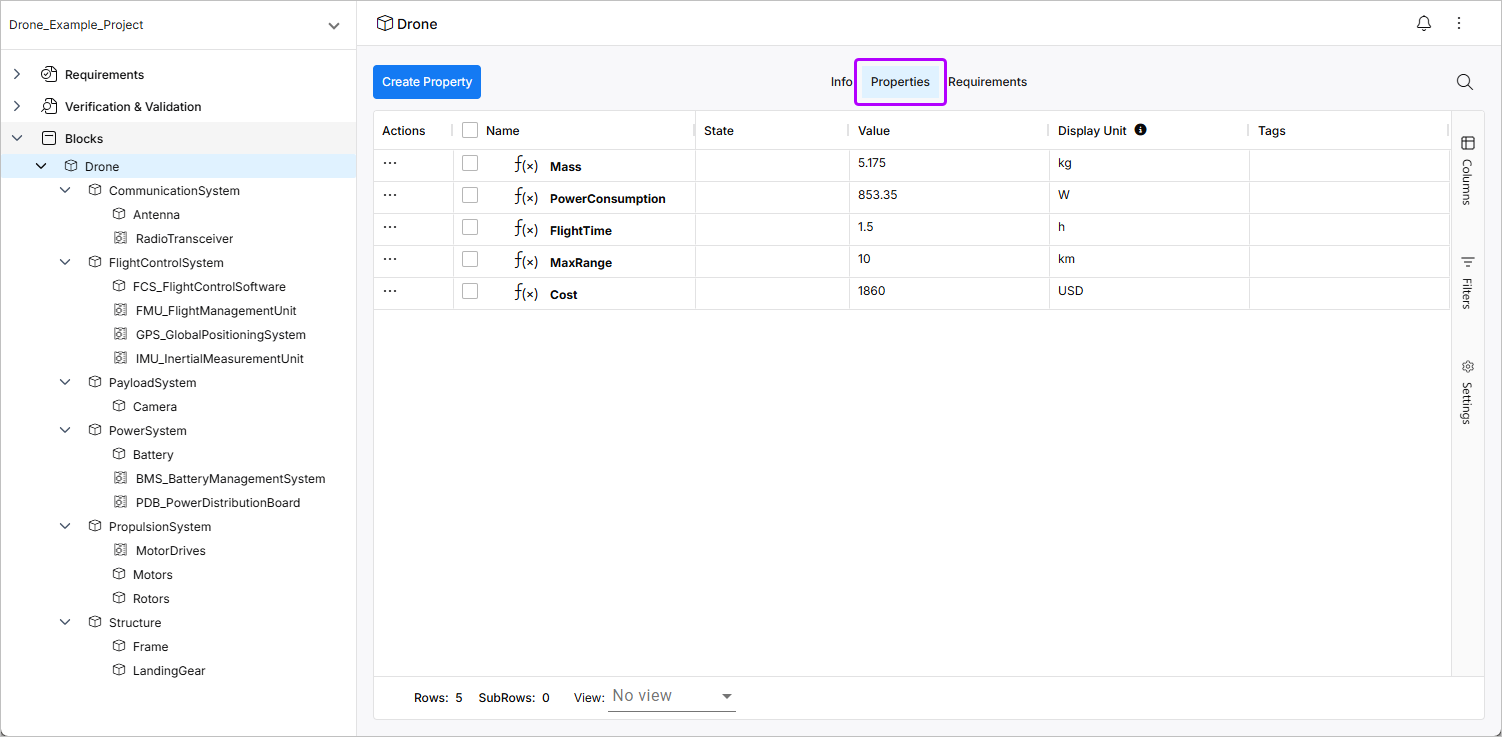

Каждый Block также содержит Valis — уникальные характеристики или свойства. Перейдите на вкладку Properties, чтобы увидеть Valis (свойства), относящиеся к выбранному в данный момент блоку.

См. страницу Creating a Block для информации о том, как создавать блоки.
