Рабочее пространство Altium 365

Краткий обзор

Рабочее пространство Altium 365 объединяет проектные данные, компоненты и проекты в централизованной среде, связанной с Altium Designer. В этой статье рассказывается, как ревизии и состояния жизненного цикла помогают сохранять историю проектирования и определять допустимые варианты использования данных, а управляемые компоненты, инструменты совместной работы над проектами и обмен производственными данными поддерживают процесс проектирования. Читайте дальше, чтобы узнать, как эти возможности помогут вам увереннее управлять проектной работой.

- Узнайте, как элементы, ревизии и состояния жизненного цикла упорядочивают проектные данные без перезаписи ранее выпущенных версий.
- Узнайте, как управляемые компоненты и варианты выбора деталей способствуют повторному использованию проектных решений и связывают компоненты проекта с деталями производителей и поставщиков.
- Познакомьтесь с инструментами для управления проектами с контролем версий, совместного рецензирования, просмотра истории проекта и обмена выпущенными пакетами производственных данных.
Узнайте больше с ИИ:

Рабочее пространство Altium — неотъемлемая часть инфраструктурной платформы Altium 365 и выделенный сервер для размещения всех проектных данных и управления ими. Оно обеспечивает беспрепятственное взаимодействие между сферами проектирования, производства и поставок, а также механизмы передачи данных между ними. Совместно с Altium Designer оно предлагает удобное решение для работы с проектными данными с гарантией их целостности и защищённости. Рабочее пространство не только обеспечивает надёжное и безопасное хранение данных, но и позволяет повторно выпускать их в виде отдельных ревизий — по сути, отслеживать изменения проекта с течением времени, не перезаписывая ранее выпущенные данные. Кроме того, оно позволяет управлять жизненным циклом данных: пользователи сразу видят, на каком этапе «жизни» находятся данные и, следовательно, для каких целей их можно безопасно использовать.

В рабочем пространстве можно хранить все управляемые данные, включая компоненты, модели для различных областей проектирования, листы электрических схем и шаблоны проектов. Вы даже можете создавать целые проекты и управлять ими непосредственно в рабочем пространстве. Ориентированное на САПР представление для управления позволяет совместно просматривать и комментировать проект, а также изучать его спецификацию и историю. С помощью специального Manufacturing Portal можно просматривать выпущенные файлы и переходить между ними, изучать спецификацию, а также просматривать и комментировать снимок самого проекта — источник этих выпущенных данных. Выбранный выпуск также можно передать непосредственно производителю в виде Manufacturing Package.

Подготовив в рабочем пространстве набор многократно используемых проектных «строительных блоков», вы сможете приступать к новым проектам с уверенностью, что каждая модель, компонент и проектный элемент более высокого уровня проверены и одобрены к использованию, без необходимости заново изобретать велосипед. Рабочее пространство становится как источником, так и местом хранения проектных элементов: в каждом новом проекте используются элементы, выпущенные в рабочее пространство и управляемые через него. А использование при проектировании исключительно элементов из рабочего пространства изначально обеспечивает целостность этих проектов.

  • Рабочее пространство Altium предоставляется под названием Altium Develop Workspace, Altium Agile Teams Workspace или Altium Agile Enterprise Workspace в зависимости от приобретённого вами решения Altium. Для всех вариантов рабочего пространства в этой документации используется общий термин Altium Workspace или аналогичный.

  • Актуальную информацию о безопасности, надёжности, конфиденциальности и соответствии нормативным требованиям платформы Altium 365 см. на странице Центра доверия Altium 365.

  • Для организаций, которым необходимо соблюдать требования государственных нормативных актов США в области безопасности, таких как ITAR и EAR, Altium предлагает размещённое в США Altium 365 GovCloud, которое работает в регионе AWS GovCloud и предоставляет дополнительные меры защиты данных. Дополнительную информацию см. в разделе Altium 365 GovCloud и в ответах на связанные часто задаваемые вопросы.


Элементы содержимого сервера

В рабочем пространстве каждая проектная сущность, которую можно хранить, использовать повторно и которой можно управлять, представлена определённым типом Item. Элемент имеет уникальный идентификатор в рабочем пространстве и может содержать любое количество Revisions, причём каждая ревизия содержит данные этого элемента. Каждый раз при изменении данных ревизии — которые для большинства типов элементов можно редактировать непосредственно в соответствующем временном редакторе — они фиксируются (или повторно выпускаются) в новой ревизии этого элемента. Таким образом, ни одна существующая ревизия не может быть перезаписана, что обеспечивает наивысший уровень целостности данных.

Элемент может иметь любое количество ревизий, которые, по сути, отражают его развитие с течением времени. После внесения изменений новые данные фиксируются, загружаются или выпускаются в виде новой ревизии. Поэтому данные, хранящиеся в разных ревизиях элемента, обычно различаются. Для различения ревизий элемента используется идентификатор ревизии (ID), который в сочетании с идентификатором элемента образует уникальный идентификатор каждого выпуска элемента. Так формируется Item-Revision.

Ещё один важный аспект ревизии элемента — её Lifecycle State. Это ещё один идентификатор, позволяющий быстро определить, какого этапа в своём life достигла ревизия и какие действия с ней разрешены проектировщикам. Если ревизия отражает проектные изменения, внесённые в элемент, то состояние жизненного цикла отражает состояние элемента с точки зрения бизнес-процессов, например Planned, New From Design, For Production, Obsolete и т. д.


Компоненты

В Altium Designer с его единым подходом к проектированию традиционно использовалась модель компонента, охватывающая все аспекты процесса проектирования электроники. Однако для органичного включения проектирования электроники в процесс разработки изделия в целом эта модель была расширена. Она стала охватывать другие аспекты, включая иные процессы проектирования (в частности, MCAD и промышленный дизайн), а также бизнес-процессы (например, закупки и производство), связанные с разработкой изделия.

Эта расширенная объектная модель называется Unified Component Model.

В рамках этой парадигмы моделирования проектный компонент, с которым работает проектировщик, отделён от изделий производителей и/или поставщиков. Сведения о них не входят в определение компонента. Вместо этого используются Part Choices, позволяющие сопоставить проектный компонент с одним или несколькими изделиями производителей, которые, в свою очередь, можно сопоставить с одним или несколькими изделиями поставщиков. Это позволяет проектировщику заранее указать, какие реальные изделия можно использовать для каждого проектного компонента в проекте.

Эти компоненты вместе с вариантами выбора изделий хранятся в рабочем пространстве. Компонент хранится в виде последовательности ревизий элемента компонента с уникальным идентификатором. Для каждой ревизии управляется жизненный цикл, благодаря чему формируются наборы проверенных компонентов, разрешённых для повторного использования в новых проектах, изготовления прототипов или серийного производства. Иными словами, это каталог компонентов, реализованный с помощью серверных «библиотек».

  • Используйте страницу «Компоненты» рабочего пространства для доступа к библиотеке компонентов и управления ею, а также для отслеживания состояния её компонентов (доступности, жизненного цикла, актуальности и т. д.).

  • Используйте панель Components в Altium Designer для работы со всеми проектными компонентами — как серверными (управляемыми компонентами), так и файловыми. Панель также позволяет редактировать управляемые компоненты и выполнять операции управления, например создавать и клонировать компоненты или изменять варианты выбора изделий и тип компонента.

  • Используйте панель Manufacturer Part Search в Altium Designer для поиска реально выпускаемых изделий и их последующего добавления в рабочее пространство.


Управление проектами

Рабочее пространство совместно с Altium Designer обеспечивает поддержку полностью управляемых проектов. Управляемые проекты ориентированы на этап разработки в жизненном цикле проекта и упрощают создание проектов с контролем версий и дальнейшую работу с ними. Централизованное хранение под управлением рабочего пространства также позволяет использовать эту возможность как основу для других сервисов совместной работы.

Ключевые преимущества использования проектов в рабочем пространстве:

  • Упрощенное хранение. Не нужно выбирать места хранения данных. Резервное копирование и другие базовые задачи выполняются автоматически.

  • Основа для функций совместной работы.

  • Обязательный контроль версий.

  • Преимущества специализированной системы комментирования.

  • Уведомления и состояние. Состояние документов, включая локальные изменения, видно всем участникам команды разработчиков.

  • Совместное проектирование печатных плат работает без сложной настройки.

  • Возможность предоставить нескольким пользователям доступ к проекту для редактирования или только для просмотра и комментирования.

  • Полная функциональность при использовании истории проекта, включая события фиксации изменений в системе контроля версий (VCS) и сравнение проектных данных.

Управление выполняется на странице проектов в браузерном интерфейсе рабочего пространства. Новые проекты можно создавать через этот интерфейс или через диалоговое окно создания проекта в Altium Designer.

Также доступно подробное представление проекта, ориентированное на работу с данными САПР и предлагающее несколько режимов просмотра (в зависимости от вашего уровня доступа к программному обеспечению):

  • Design — отображение исходных проектных документов и навигация по ним, просмотр свойств объектов проекта и добавление комментариев при проверке. В этом представлении используется интерфейс Web Viewer, в котором проект представлен в четырех отдельных режимах просмотра данных: исходные схемы, плата в 2D, плата в 3D и спецификация соответственно. Здесь отображается последняя версия исходных данных проекта, а не конкретный выпуск этого проекта, поэтому данное представление можно считать представлением текущей рабочей версии (WIP). Можно просматривать как базовый проект, так и любые заданные для него варианты.

  • Tasks — создание, просмотр, ведение и выполнение рабочих запросов в виде задач. Задачи представлены в виде плиточной структуры рабочего процесса и создаются вручную, на основе комментариев или автоматически процессами рабочего пространства.

  • Simulation — загрузка файлов результатов моделирования электрических схем, которые будут связаны с текущим проектом или его выпуском. Фактически эти файлы прикрепляются к проекту, что позволяет участникам рабочего пространства просматривать и/или скачивать документы с результатами моделирования, относящиеся к открытому в данный момент проекту.

  • Releases — просмотр выпусков проекта. Можно открыть полные данные выпуска или отдельный пакет сборочных данных, который будет представлен на отдельной вкладке через Manufacturing Portal. На этом портале можно просматривать файлы выпущенных данных и переходить между ними, изучать спецификацию, а также просматривать и комментировать снимок самого проекта, послуживший источником этих данных. Как из представления Releases , так и через Manufacturing Portal для конкретного выпуска доступны элементы управления для скачивания производственных данных с различной степенью детализации: от полных наборов данных до отдельных сформированных выходных файлов. Выбранный выпуск также можно отправить непосредственно производителю в виде Manufacturing Package. Кроме того, можно сравнивать данные Gerber или данные схем разных выпусков.

  • Design Reviews — создание и проведение формализованных проверок проектов. Процесс экспертной проверки определяется назначением рецензентов, каждый из которых затем выполняет соответствующую задачу. Назначенные рецензенты могут просматривать и комментировать созданный снимок проекта, а затем выносить заключение о принятии или отклонении.

  • History — просмотр хронологической шкалы основных событий проекта, включая его создание, фиксации изменений, выпуски, клонирования и обмен данными с MCAD. Каждый раз, когда с проектом происходит поддерживаемое событие, оно добавляется на шкалу в виде отдельной плитки с доступными для него действиями. Для событий истории можно даже сравнивать данные Gerber разных выпусков или сопоставлять их с локально сформированным набором файлов, а также сравнивать данные схем разных выпусков или фиксаций изменений. Подробнее см. в разделе История проекта.

  • Assembly — работа с интерактивным инструментом сборки для проверки и пошагового выполнения процесса сборки платы. Этот инструмент объединяет подробные данные спецификации проекта и его сборочное представление в 2D/3D, предоставляя интерфейс с необходимой графической информацией и сведениями о компонентах для последовательного прохождения процесса сборки.

Преимущество проектов в рабочем пространстве заключается в том, что они по умолчанию находятся под контролем версий и позволяют работать совместно, не беспокоясь об общих дисках, серверах, согласованиях и т. п. Контроль версий обеспечивается встроенной в рабочее пространство службой контроля версий Git. Если ваш проект находится под управлением внешней системы контроля версий, его можно перенести в рабочее пространство как полностью управляемый проект, файлы которого хранятся в собственном Git-репозитории сервера, фактически перейдя на встроенную VCS рабочего пространства. Подробные инструкции см. в разделе Переход с внешней VCS на встроенную VCS рабочего пространства.

Вы также можете оставить проект неуправляемым (обычным локальным проектом или проектом под управлением VCS), но сделать его синхронизированную копию доступной онлайн, отправив ее в рабочее пространство. Эта возможность, называемая Simple Sync, позволяет воспользоваться преимуществами совместной работы на платформе Altium.


Глобальный общий доступ к данным производственного пакета

Одна из ключевых возможностей проектов, управляемых в рабочем пространстве, — создание и предоставление другим пользователям доступа к Build Package выпуска. Если доступ предоставляется непосредственно производителю, такой пакет можно рассматривать как Manufacturing Package, поскольку производитель может просматривать и скачивать его, а также использовать для изготовления и сборки платы.

Для предоставления доступа к такому пакету другим пользователям и производителю, который обычно находится за пределами вашей организации, платформа Altium 365 предлагает специальный Manufacturing Package Viewer — элемент поддержки глобального общего доступа на платформе. Он позволяет другим пользователям просматривать производственный пакет в любом веб-браузере из любой точки мира, но за пределами вашего рабочего пространства, благодаря чему сами проекты и другая ценная интеллектуальная собственность остаются недоступными.

Каждый пользователь, которому предоставлен доступ, получит по электронной почте приглашение со ссылкой для просмотра производственного пакета через Manufacturing Package Viewer. Производственные пакеты с общим доступом представлены на странице Shared with Me интерфейса платформы Altium.

Сам Manufacturing Package Viewer позволяет ключевым участникам процесса, прежде всего производственному персоналу, просматривать сводную информацию о проекте с основными данными платы. В средстве просмотра также предусмотрены отдельные страницы с данными для изготовления, сборки и спецификацией. В конечном итоге производственный персонал может с любой страницы средства просмотра скачать пакет производственных данных для просмотренного выпуска и использовать его для изготовления этой ревизии платы.


Совместное проектирование ECAD–MCAD

Большинство разрабатываемых электронных изделий крепятся к какой-либо механической конструкции, например к шасси или корпусу. Обнаружение механического конфликта между платой (ECAD) и шасси или корпусом (MCAD) на поздних этапах проектирования может обойтись дорого. И хотя из Altium Designer можно экспортировать 3D-модель, это ручная процедура, требующая осознанного решения и соответствующих действий. На практике ее выполняют очень редко, поэтому инженер-механик никогда не может быть полностью уверен, что работает с самой актуальной версией. Чтобы избежать серьезных расходов лишь из-за того, что ваши инструменты не обмениваются данными, не должно требоваться столько усилий.

Рабочее пространство обеспечивает встроенные средства совместной работы ECAD и MCAD с беспрепятственным обменом данными между этими средами. Больше не нужно постоянно проверять наличие обновлений и сомневаться в актуальности данных. По мере разработки данные передаются между средами, обеспечивая согласованность проекта.

При использовании последних версий плагинов Altium MCAD CoDesigner поддерживаются следующие платформы MCAD:

  • Dassault Systemes SOLIDWORKS®

  • Autodesk Inventor Professional®

  • PTC Creo Parametric®

  • Autodesk Fusion®

  • Siemens NX®

Официально поддерживаемые версии инструментов MCAD зависят от используемой версии плагина Altium MCAD CoDesigner (см. страницу «Новое в CoDesigner»).

MCAD CoDesigner синхронизирует проект печатной платы между инженерами-электронщиками и инженерами-механиками. Он работает непосредственно с данными ECAD и MCAD через панель MCAD CoDesigner в Altium Designer и соответствующую панель, встроенную в вашу систему MCAD. Последняя становится доступна после установки плагина Altium CoDesigner и его регистрации в системе MCAD. Загрузите плагин для вашей системы MCAD из раздела MCAD CODESIGNER PLUGINS на странице загрузок сайта altium.com.


Интеграция с PLM

Рабочее пространство обеспечивает одно- или двунаправленную синхронизацию компонентов, их параметров и вариантов выбора деталей между вашим рабочим пространством Altium 365 и вашей системой PLM. Для синхронизации данных компонентов между рабочим пространством и целевой системой PLM используется встроенный процесс, который можно запускать вручную или автоматически с заданной периодичностью. Специальный рабочий процесс создания проектов также поддерживает автоматическое создание номеров деталей в вашей системе PLM с последующей передачей этих параметров обратно в проект. Кроме того, вы можете публиковать проект в своей системе PLM при запуске Project Releaser в Altium Designer.

Рабочее пространство Altium 365 поддерживает следующие системы PLM:

  • PTC Windchill® PLM версий 12, 13 и PTC Windchill+ (SaaS-версия Windchill).

  • Arena® PLM.

  • Oracle® Agile™ PLM.

  • Aras Innovator® Release 30.

  • Siemens Teamcenter®, с дополнительной настройкой интеграции.

  • Duro PLM, реализованная как сторонняя система PLM.

Подключение к поддерживаемой системе PLM можно установить через расширенный полуавтоматический пользовательский интерфейс либо вручную, редактируя XML-файлы конфигурации PLM. Второй способ требует знания структур данных целевой системы PLM и формата XML, тогда как полуавтоматическая система автоматически получает необходимые данные из PLM и рабочего пространства Altium для заполнения списков выбора в интерфейсе. Подробнее см. в разделе «Синхронизация компонентов с PLM».

Обратите внимание: синхронизация данных о вариантах выбора деталей выполняется только в одном направлении — из корпоративной системы в рабочее пространство.

Подробнее об интеграции с PLM.

Настройка источников данных о деталях

Каждое рабочее пространство имеет собственный выделенный Part Catalog. Это управляемая база данных каталога деталей, предназначенная для управления деталями производителей и связанными с ними позициями поставщиков, а также для их отслеживания.

Каталог деталей хранит записи, представляющие реальные детали производителей, а также одну или несколько записей, представляющих позиции поставщиков — варианты продажи этих деталей поставщиками. Каждая позиция поставщика представляет собой ссылку на запись в базе данных деталей: либо в сводной базе данных Altium Parts Provider (которая, в свою очередь, взаимодействует с подключенными поставщиками и собирает данные об их деталях), либо в подключенной локальной базе данных деталей.

Состав используемых поставщиков — список Approved Suppliers — управляется в рабочем пространстве на странице Admin – Part Providers его браузерного интерфейса. Это обеспечивает централизованное управление цепочкой поставок: разработчики всей организации используют единый утвержденный список поставщиков для получения информации о поставках деталей, применяемых в их проектах.

Доступ к источнику данных о деталях Altium Parts Provider рабочего пространства и управление им доступны только администратору этого рабочего пространства. Также обратите внимание: настройки Altium Parts Provider, заданные в рабочем пространстве, имеют приоритет над настройками Altium Designer, когда пользователь подключается к рабочему пространству.

Во многих организациях данные поставщиков компонентов поступают (и должны поступать) из внутренней корпоративной системы, предоставляющей собственный набор данных поставщиков деталей, который может основываться на строго утвержденном перечне поставщиков и/или специальных ценовых условиях. Для таких случаев предусмотрен альтернативный инструмент Altium Custom Parts Provider. После настройки синхронизации через Altium Designer он позволяет сопоставлять данные поставщиков из указанной базы данных с данными цепочки поставок рабочего пространства. Подробнее см. в разделе «Синхронизация данных базы данных цепочки поставок с рабочим пространством».


Получение данных

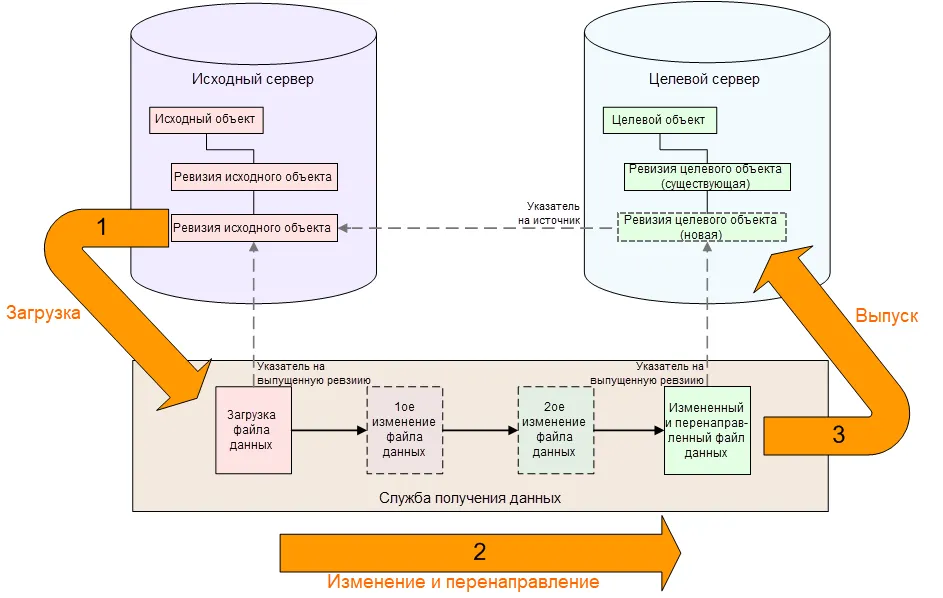

Altium позволяет организации копировать необходимое содержимое с исходного сервера на другой, целевой сервер — этот процесс называется Server Data Acquisition. При получении проектных данных права владения ими переходят к принимающей организации, которая затем может свободно изменять и поддерживать эти данные в своем рабочем пространстве. Сохранение связи между полученными данными и их исходным источником обеспечивает интеллектуальную обработку данных, в том числе уведомление об обновлении источника любого скопированного содержимого. И даже если для элемента в рабочем пространстве были выпущены дополнительные версии, всегда можно вернуться к предыдущей ревизии с исходного сервера — благодаря сохранению связи с первоначальным источником элемента, или Origin.

Получение данных выполняется с помощью диалогового окна Content Cart. Оно открывается из панели Explorer. При просмотре исходного сервера, с которого вы хотите получить данные, щелкните правой кнопкой мыши нужную ревизию элемента поддерживаемого типа (или, например, папку компонентов) и выберите команду Operations » Add to Content Cart в контекстном меню.
