Управляемые модели посадочных мест

Вы просматриваете версию 3.2. Для самой новой информации, перейдите на страницу Управляемые модели посадочных мест для версии 5
Applies to NEXUS Client version: 3.2

This documentation page references Altium NEXUS/NEXUS Client (part of the deployed NEXUS solution), which has been discontinued. All your PCB design, data management and collaboration needs can now be delivered by Altium Designer and a connected Altium 365 Workspace. Check out the FAQs page for more information.



Главная страница: Управляемые доменные модели

С точки зрения проектировщика, управляемый компонент (Component Item) объединяет в единой сущности всю информацию, необходимую для представления этого компонента во всех областях проектирования. В этом отношении, его можно рассматривать как контейнер, "корзину", в которой хранятся все доменные модели и информация о параметрах. Касательно представления компонента в различных областях проектирования, управляемый компонент содержит в себе не сами доменные модели, а только ссылки на соответствующие объекты моделей, которые также хранятся на сервере управляемых данных. Эти ссылки определяются в компоненте.

Altium NEXUS в сочетании с сервером управляемых данных поддерживает создание объектов посадочных мест (Footprint Item) и управление ими на этом сервере. Эти объекты создаются непосредственно на сервере. После того, как объект посадочного места создан (и данные выпущены в ревизию этого объекта) и состояние его жизненного цикла задано на том уровне, при котором этот объект можно использовать в проекте, его можно повторно использовать при создании одного или множества управляемых компонентов.

Терминология моделей посадочных мест

Перед тем, как рассматривать процесс выпуска 2D/3D-моделей компонентов для печатных плат, стоит ознакомиться со связанной терминологией. Раньше объекты в библиотеках PCB обычно назывались посадочными местами (Footprints), но этот термин не совсем корректен на сегодняшний день. Altium NEXUS включает в себя возможности, которые позволяют создавать как сами посадочные места компонентов (т.е. их рисунки контактных площадок на плате), так и физические 3D-представления этих компонентов.

Чтобы различать элементы в области проектирования плат, используются следующие термины:

  • Модель (Model) – общий термин, который относится к любому представлению компонента для определенной области проектирования, где это представление необходимо при анализе этого компонента или работы с ним.
  • Посадочное место (Footprint) – модель, которой называется двумерный рисунок проводящего материала, масок и покрытий для описания области на печатной плате, где будет смонтирован физический компонент.
  • 3D-тело, 3D-модель (3D Body) – модель, которой называется трехмерное представление физического компонента, монтируемого на плату.
  • Компонент платы (PCB Component) – полная модель компонента для области проектирования печатных плат, которая включает в себя посадочное место и 3D-модель. Более точное название – 2D/3D-модель компонента платы (PCB 2D/3D Component model).

Проектировщикам рекомендуется использовать эти термины, чтобы не путать различные объекты.

Когда 2D/3D-модель компонента платы выпущена на сервер управляемых данных, она выпускается в ревизию серверного объекта посадочного места – Footprint Item. Несмотря на название этого объекта, он может представлять полный компонент платы, с заданной в нем 3D-моделью. Кроме того, информация о 3D-модели может ссылаться на объект 3D Model Item, который также находится на сервере.

Тип папки

При создании папки, в которой будут храниться объекты посадочных мест, вы можете указать тип этой папки. Это не имеет отношения к содержимому папки – выпуск 2D/3D-модели компонента платы всегда осуществляется в соответствующий объект посадочного места (Footprint Item). Таким образом вы лишь обеспечиваете визуальную подсказку о том, что хранится в папке, что может быть полезными при поиске определенного содержимого на сервере. Чтобы указать, что папка используется в качестве контейнера для объектов посадочных мест, задайте ее тип (Folder Type) как Footprints при определении свойств папки в диалоговом окне Edit Folder.

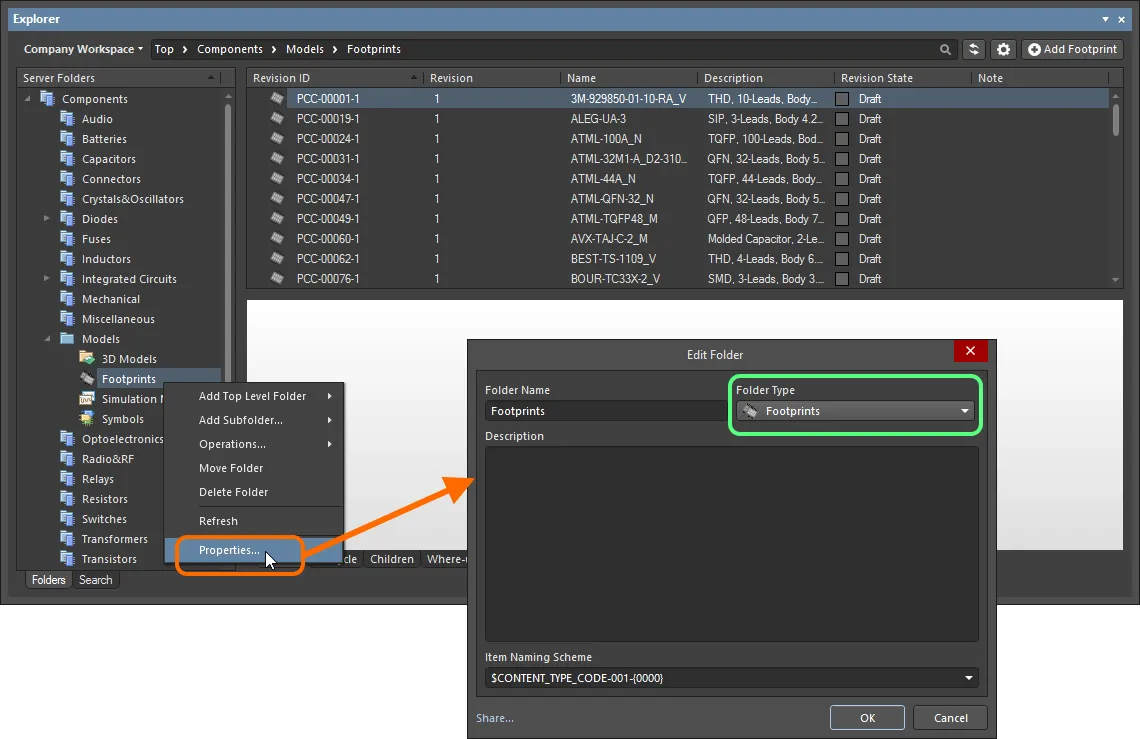

Определение типа папки, т.е. ее планируемого использования, предоставляет визуальную индикацию содержимого этой папки при просмотре данных на сервере.
Определение типа папки, т.е. ее планируемого использования, предоставляет визуальную индикацию содержимого этой папки при просмотре данных на сервере.

Тип объекта

При создании целевого объекта посадочного места, в котором будет храниться 2D/3D-модель компонента платы, убедитесь, что в диалоговом окне Create New Item его тип содержимого (Content Type) определен как Footprint. Если вы создаете объект в папке с типом Footprints, то объект этого типа будет доступен в контекстном меню при создании объекта.

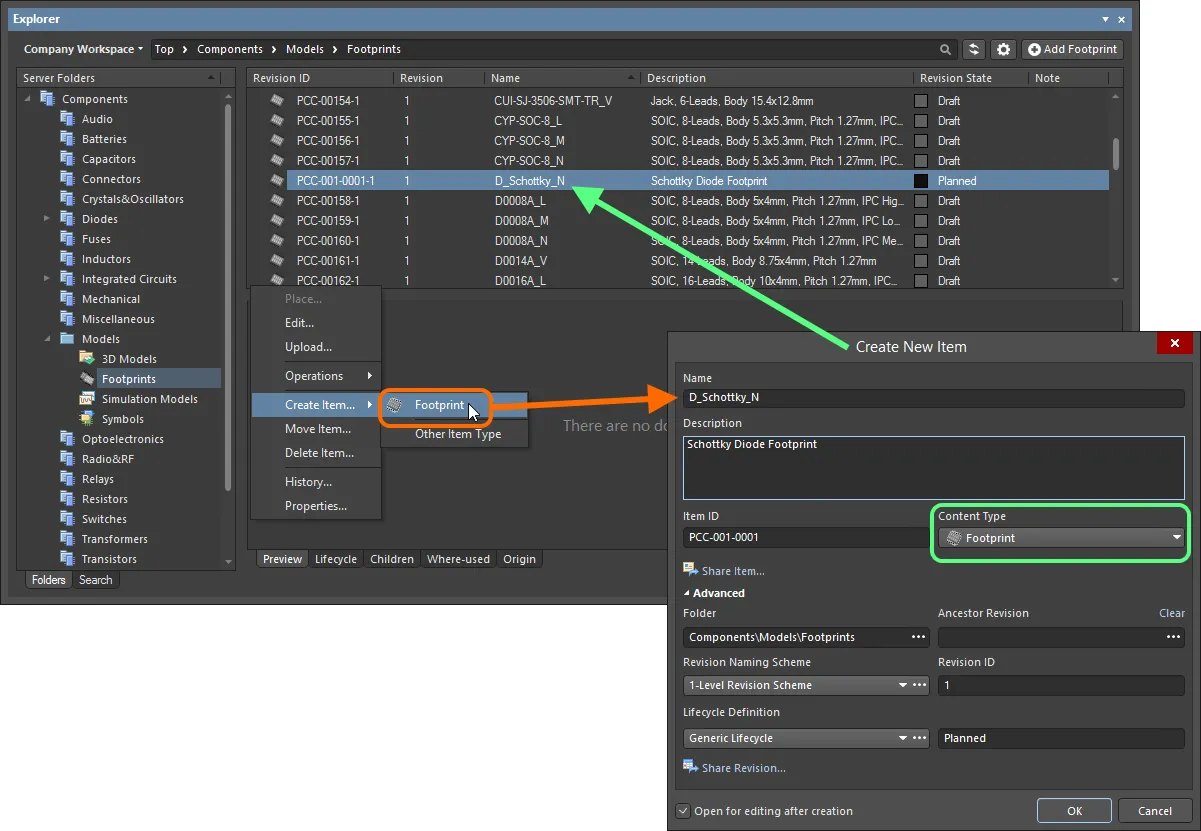

Создание объекта посадочного места в папке Footprints. Нужный тип содержимого (Content Type) доступен в контекстном меню.
Создание объекта посадочного места в папке Footprints. Нужный тип содержимого (Content Type) доступен в контекстном меню.

Выпуск 2D/3D-модели компонента платы

Связанная страница: Создание и редактирование объектов непосредственно на сервере

До сих пор рассматривалась поддержка объекта посадочного места на сервере с точки зрения соответствующих типов папки и объекта. Выпуск определенной 2D/3D-модели компонента платы в ревизию такого объекта может быть выполнен удобным способом.

2D/3D-модель компонента платы может быть отредактирована и выпущена в начальную ревизию нового объекта посадочного места с помощью прямого редактирования, поддерживаемого сервером. Прямое редактирование избавляет от ограничений отдельных исходных данных под контролем версий. Вы можете просто изменить объект поддерживаемого типа с помощью временного редактора, в который загружена самая новая версия исходных данных непосредственно с сервера. По завершении редактирования, сущность выпускается (или выпускается повторно) в последующую запланированную ревизию родительского объекта, и временный редактор закрывается. Нет файлов на вашем жестком диске, не нужно задаваться вопросом о том, работаете ли вы с корректными и самыми новыми данными, нет необходимости в обслуживании отдельного программного обеспечения для контроля версий. Всем этим управляет сервер, с высокой степенью целостности, для значительного ускорения внесения изменений в данные.

После создания объекта посадочного места вы можете изменить его и выпустить 2D/3D-модель компонента платы в начальную ревизию этого объекта. Для этого включите опцию Open for editing after creation в нижней части диалогового окна Create New Item (опция включена по умолчанию). Объект будет создан, и откроется временный редактор библиотек посадочных мест, с документом .PcbLib в качестве активного документа в главном окне приложения. Этот документ будет назван в соответствии с объектом-ревизией, в формате <Объект><Ревизия>.PcbLib (например PCC-001-0001-1.PcbLib).

Пример редактирования начальной ревизии объекта посадочного места непосредственно с сервера управляемых данных. Временный редактор библиотек посадочных мест предлагает документ для определения 2D/3D-модель компонента платы.
Пример редактирования начальной ревизии объекта посадочного места непосредственно с сервера управляемых данных. Временный редактор библиотек посадочных мест предлагает документ для определения 2D/3D-модель компонента платы.

Используйте документ для определения 2D/3D-модели компонента платы необходимым образом. Для получения более подробной информации перейдите на страницу Создание посадочного места.

При прямом редактировании есть три элемента управления, доступных в панели быстрого доступа (Quick Access Bar, в верхней левой части окна приложения) или в панели инструментов PCB Lib Standard:

  • Save Active Document (Сохранить активный документ). Используйте эту кнопку, чтобы сохранить все изменения документа. Это позволит вам сохранить текущие изменения и позже вернуться к внесению дальнейших изменений перед выпуском на сервер управляемых данных.
  • Save to Server (Сохранить на сервер). Используйте эту кнопку, чтобы выпустить (по сути, сохранить и выпустить) определенную 2D/3D-модель компонента платы на сервер управляемых данных в начальную (запланированную) ревизию целевого объекта посадочного места. Будет открыто диалоговое окно Edit Revision, в котором вы можете изменить название и описание и добавить информацию о выпуске. После выпуска документ и редактор будут закрыты. Документ библиотеки *.PcbLib, содержащий в себе исходную 2D/3D-модель компонента платы, будет сохранен в ревизию соответствующего объекта.
  • Cancel Editing (Отменить редактирование). Используйте эту кнопку, если вы хотите отменить редактирование. Документ и редактор будут закрыты, и в целевой объект посадочного места ничего не будет выпущено.

Эти элементы управления также доступны в качестве команд главного меню File: Save (сочетание клавиш Ctrl+S), Save to Server (сочетание клавиш Alt+Ctrl+S) и Cancel Edit.

Выпущенные данные, которые хранятся на сервере, состоят из исходной 2D/3D-модели компонента платы, сохраненного в файл библиотеки посадочных мест. Этот файл назван в соответствии с названием (Name) объекта посадочного места. В панели Explorer переключитесь на вкладку аспектного вида Preview, чтобы увидеть графику модели.

Просмотр выпущенной ревизии объекта посадочного места в панели Explorer. Переключитесь на вкладку аспектного вида Preview, чтобы увидеть графику модели.
Просмотр выпущенной ревизии объекта посадочного места в панели Explorer. Переключитесь на вкладку аспектного вида Preview, чтобы увидеть графику модели.

Повторное использование объекта управляемого посадочного места

Связанные страницы: Управляемые компоненты, Управление доступом к содержимому сервера

После того, как 2D/3D-модель компонента платы выпущена на сервер управляемых данных и состояние ее жизненного цикла задано на том уровне, при котором эту модель можно использовать в проекте, ее можно повторно использовать при создании одного или множества управляемых компонентов. При прямом редактировании ревизии объекта компонента с сервера управляемых данных, добавление для использования ревизии объекта посадочного места зависит от режима редактирования:

  • Single Component Editing – ревизия объекта посадочного места добавляется в область Models компонента. Используйте выпадающее меню, связанное с записью Add Footprint, чтобы выбрать команду Existing. Будет открыто диалоговое окно, похожее на Explorer, где вы можете найти и выбрать нужную ревизию объекта посадочного места.

    Пример создания ссылки на ревизию объекта посадочного места в качестве ссылки на модель при прямом редактировании ревизии объекта Component Item (управляемого компонента) с помощью редактора Component Editor в режиме Single Component Editing.Пример создания ссылки на ревизию объекта посадочного места в качестве ссылки на модель при прямом редактировании ревизии объекта Component Item (управляемого компонента) с помощью редактора Component Editor в режиме Single Component Editing.

    Вы можете отредактировать ревизию объекта посадочного места непосредственно из области Models, нажав кнопку вверху справа от предварительного просмотра модели.
  • Batch Component Editing – ревизия объекта посадочного места добавляется в область Model Links компонента. Эту область можно воспринимать как "корзину" доменных моделей, доступ к которым может получить любое определение компонента. Назначение сводится к указанию того, какие ссылки необходимы для каждого определения. Нажмите Add нижней части области и выберите пункт PCBLIB. Будет открыто диалоговое окно Choose Models (по сути, аналог панели Explorer) для поиска и выбора ревизии нужного объекта посадочного места.

    Пример создания ссылки на ревизию объекта посадочного места в качестве ссылки на модель при прямом редактировании ревизии объекта Component Item (управляемого компонента) с помощью редактора Component Editor в режиме Batch Component Editing.Пример создания ссылки на ревизию объекта посадочного места в качестве ссылки на модель при прямом редактировании ревизии объекта Component Item (управляемого компонента) с помощью редактора Component Editor в режиме Batch Component Editing.

    Вы можете отредактировать ревизию объекта посадочного места непосредственно из области Model Links, щелкнув ПКМ и выбрав команду Edit из контекстного меню.

Повторный выпуск объекта посадочного места

Позже вы можете вернуться к любой ревизии объекта посадочного места на сервере и напрямую отредактировать ее. В панели Explorer щелкните ПКМ по ревизии и выберите команду Edit из контекстного меню. Будет открыт временный редактор с библиотекой (содержащей исходную 2D/3D-модель компонента платы) из этой ревизии. Внесите необходимые изменения, затем выпустите документ в следующую ревизию объекта.

Щелкните ПКМ по записи верхнего уровня самого объекта, чтобы изменить самую новую ревизию этого объекта.

Доступ к команде для запуска прямого редактирования существующей ревизии объекта посадочного места из панели Explorer.
Доступ к команде для запуска прямого редактирования существующей ревизии объекта посадочного места из панели Explorer.

Вы также можете на лету обновить ревизию объекта посадочного места, используемого ревизией объекта компонента, в рамках редактирования этой ревизии объекта компонента. Если редактор Component Editor открыт в режиме Single Component Editing, измените ревизию объекта посадочного места непосредственно из области Models редактора, нажав кнопку вверху справа от предварительного просмотра модели. Если редактор Component Editor открыт в режиме Batch Component Editing, измените ревизию объекта посадочного места непосредственно из области Model Links, щелкнув ПКМ и выбрав команду Edit из контекстного меню.

Обновление связанных объектов компонентов

Когда вы вносите какие-либо изменения в управляемую доменную модель, будь то символ, посадочное место или имитационная модель, при выпуске этих изменений в новую ревизию объекта модели все объекты компонентов, которые используют эту модель, становятся, по сути, неактуальными, поскольку они продолжают использовать предыдущую ревизию этой модели. В большинстве случаев, необходимо повторно выпустить эти компоненты, где соответствующие ссылки на модели будут обновлены для использования их самых новых ревизий. Чтобы упростить этот процесс, сервер управляемых данных в сочетании с Altium NEXUS поддерживает обновление соответствующих объектов компонентов при повторном выпуске объекта модели после внесения изменений в эту модель с помощью прямого редактирования.

Опция для обновления родительских объектов компонентов находится в диалоговом окне Create Revision, которое открывается при выпуске измененной модели на целевой сервер управляемых данных. Эта опция, Update items related to <РевизияОбъектаМодели>, включена по умолчанию.

<РевизияОбъектаМодели> – это текущая ревизия объекта модели, то есть ревизия, используемая всеми связанными объектами компонентов. После того, как сама модель выпущена, эта ревизия станет, по сути, предыдущей (более ранней), т.е. не самой новой.

Доступ к опции на обновление связанных объектов компонентов, которые ссылаются на повторно выпускаемый объект посадочного места.
Доступ к опции на обновление связанных объектов компонентов, которые ссылаются на повторно выпускаемый объект посадочного места.

Если вы хотите, чтобы во всех связанных объектах компонентов осталась текущая ревизия объекта посадочного места, отключите эту опцию. Будет выпущена только сама модель.

Когда вы нажмете OK в диалоговом окне Create Revision, измененная модель будет выпущена на сервер и соответствующий временный редактор будет закрыт. Все объекты компонентов, ссылающиеся на этот объект посадочного места, будут автоматически перевыпущены для использования новой ревизии (будет автоматически создана и выпущена следующая ревизия каждого объекта компонента).

Пример работы автоматического обновления. Здесь была изменена форма контактной площадки посадочного места. Объект компонента, который ссылается на посадочное место, автоматически обновляется, т.е. выпускается его следующая ревизия, которая использует новую ревизию посадочного места.Пример работы автоматического обновления. Здесь была изменена форма контактной площадки посадочного места. Объект компонента, который ссылается на посадочное место, автоматически обновляется, т.е. выпускается его следующая ревизия, которая использует новую ревизию посадочного места.

Загрузка выпущенных данных

Чтобы загрузить данные, сохраненные в ревизию объекта посадочного места, щелкните ПКМ по этой ревизии (в панели Explorer) и выберите команду Operations » Download из контекстного меню. Файл библиотеки посадочных мест будет загружен в подпапку выбранной директории, названную в соответствии с идентификатором ревизии объекта. Этот файл можно найти здесь в папке Released.

Запустите команду Download из записи верхнего уровня самого объекта посадочного места, чтобы загрузить файл библиотеки посадочных мест, который хранится в самой новой ревизии этого объекта.
Нажмите кнопку Explore в диалоговом окне Download from Server, чтобы быстро открыть папку загрузки.

Миграция существующих библиотек моделей

Главная страница: Миграция существующих библиотек на сервер управляемых данных

Создать модели на сервере управляемых данных также можно в рамках миграции существующих библиотек компонентов. Altium NEXUS в сочетании с сервером управляемых данных обеспечивает простой процесс для быстрой миграции существующих библиотек на этот сервер. Пользовательский интерфейс этого процесса – Library Migrator – представляет интуитивно понятный порядок действий, который мигрирует изначально выбранные библиотеки на ваш сервер. Средство Library Migrator позволяет обрабатывать все типы библиотек, связанных со старыми методологиями управления компонентами (SCHLIB, PCBLIB, INTLIB, DBLIB, SVNDBLIB), что делает его идеальным решением для быстрого создания набора управляемых компонентов предприятия и последующего использования всех преимуществ таких компонентов: высокая целостность данных, управление жизненными циклами, централизованное хранение и управление, изучение применяемости, простота повторного использования.

Средство Library Migrator предлагает минималистический простой режим интерфейса (Simple), где выбранные файловые библиотеки компонентов мигрируют на сервер в управляемые компоненты в один этап. При этом средство миграции берет на себя классификацию по типам, назначение целевых папок, добавление параметров и типов значений, а также передачу всех связанных данных. Также доступен расширенный режим интерфейса (Advanced), где доступен полный предварительный просмотр планируемой миграции библиотек и все соответствующие данные и настройки. И хотя миграция по умолчанию осуществляется в один клик, средство миграции также предлагает расширенные настройки в панели Properties для лучшего контроля над тем, как будет осуществлена миграция.

Чтобы открыть средство Library Migrator, используйте команду File » Library Migrator из главного меню любого редактора.
Хотя средство Library Migrator доступно Altium NEXUS, вам может понадобиться получить доступ к неуправляемым библиотекам, чтобы выполнить какие-либо изменения перед миграцией, или к списку доступных библиотек. Для этого необходимо включить использование старых методологий управления компонентами. Использование неуправляемого содержимого по умолчанию отключено в Altium NEXUS, поскольку это не рекомендуется. Вы можете восстановить эту функциональность, включив опцию Legacy.UnManagedLibraries в диалоговом окне Advanced Settings, которое открывается нажатием кнопки на странице System - General диалогового окна Preferences. Вам понадобится перезапустить Altium NEXUS, чтобы изменение этой настройки вступило в силу.

Вся информация, которая присутствует в исходной библиотеке, будет мигрирована в серверные компоненты (управляемых компонентов, которым назначены варианты выбора), со всеми доменными моделями (схемные символы, посадочные места, 3D-модели, имитационные модели), параметрами, назначенными вариантами выбора компонентов, даташитами и т.д. Также при необходимости будут созданы шаблоны компонентов, которые можно настроить и которые можно будет использовать при следующей миграции. Если в изначальных компонентах определено множество посадочных мест, вы можете быть уверены, что средство Library Migrator перенесет их и сохранит текущее посадочное место по умолчанию. И если вы работаете только с библиотеками посадочных мест (например, если вас интересует только конструирование плат), то Library Migrator поддерживает миграцию только таких библиотек, либо это средство можно переключить в режим миграции только моделей, при котором из интегрированных библиотек и библиотек на основе баз данных будут мигрированы модели указанных типов. Библиотеки, которые включают в себя компоненты множества типов (монолитные библиотеки), также автоматически выявляются и обрабатываются.

Library Migrator в режиме Advanced  – полный пользовательский интерфейс процесса миграции компонентов.
Library Migrator в режиме Advanced – полный пользовательский интерфейс процесса миграции компонентов.

Хотя процесс миграции может показаться пугающим, заданные по умолчанию настройки позволяют получить набор управляемых компонентов без внесения каких-либо изменений – запустите процесс, чтобы воспользоваться преимуществами работы средства миграции. Система проведет ряд проверок, чтобы, например, убедиться в отсутствии дублирующихся идентификаторов получаемых управляемых компонентов или в том, что не будут созданы дубликаты моделей и шаблонов компонентов, и эти записи будут связаны с компонентами, где это необходимо. И если возникнут какие-либо проблемы, система оповестит о них и предложит пути их устранения для быстрого и беспрепятственного возвращению к миграции.
