Информация для ИТ-отделов

Хотя установка и использование Altium On-Prem Enterprise Server и связанных с ним служб подробно описаны на других страницах этого сайта документации, цель данной страницы — предоставить единый подробный ресурс для ИТ-отдела организации. Место, где можно найти ответы на часто задаваемые вопросы по этой технологии, включая:

• What are the hardware requirements to install the Enterprise Server?

• What is installed?

• What programs and processes are running?

• Where is the data stored?

• What ports are used?

• What protocol is used for communications?

• How is data backed up?

Следующие разделы содержат подробные ответы на эти и другие вопросы, включая обзор архитектуры и потоков данных на высоком уровне.

Конфигурация IIS

В рамках конфигурации IIS включается функция ISAPI Extensions. Эту функцию можно найти в разделе \Internet Information Services\World Wide Web Services\Application Development Features диалогового окна Windows Features, доступного из окна Windows Programs and Features.

Установка Enterprise Server включает функцию Windows ISAPI Extensions, являющуюся частью конфигурации IIS.

Поддержка протокола HTTPS

Enterprise Server обеспечивает защищённую связь по сети с использованием протокола HTTPS для защиты конфиденциальности и целостности данных.

Настройка сертификата

При новой установке Enterprise Server предлагает самоподписанный сертификат, который генерируется и настраивается в IIS. По соображениям безопасности рекомендуется сгенерировать собственный сертификат (с помощью ваших стандартных/предпочитаемых инструментов), а затем настроить его в IIS. Вы можете либо создать запрос на сертификат и отправить его в известный центр сертификации (CA), например VeriSign или GeoTrust, либо получить сертификат у онлайн-CA в домене вашей интрасети. Подробнее см. на странице Microsoft How to Set Up SSL on IIS 7 or later.

Настройка HTTPS

Доступ к конфигурации и привязкам (bindings) сервера для Enterprise Server можно получить из панели Windows Internet Information Services (IIS) Manager, доступной из окна Administration Tools (Control Panel\System and Security\Administrative Tools). Выберите запись «Altium On-Prem Enterprise Server» в списке Connections панели и откройте вкладку Features View.

Доступ к настройкам конфигурации и привязок сервера для Enterprise Server.

Доступные порты и имена серверов для Enterprise Server отображаются в области Actions в виде выбираемых ссылок. Используйте ссылки, чтобы посмотреть и проверить протоколы подключения к серверу, либо откройте текущие привязки имени/порта, выбрав ссылку Bindings в разделе Edit Site области.

Привязку (Binding), включая номер порта протокола, можно отредактировать в диалоговом окне Site Bindings с помощью кнопки Edit .

Настройте привязки через диалоговое окно Site Bindings.

Обратите внимание: имя сервера localhost относится только к локальной машине, поэтому ПК other, отличные от того, на котором размещён Enterprise Server, должны использовать фактическое (серверное) имя хост-машины для подключения.

Чтобы подтвердить имя хост-ПК, на котором установлен и работает Enterprise Server, на этой машине перейдите в Control Panel\System and Security\System и запишите значения Computer name и Full computer name (его полное доменное имя) — именно последнее будет использоваться Enterprise Server для защищённых подключений по сети.

Если вы отредактировали привязки сайта Enterprise Server так, чтобы использовать номер порта, отличный от значения по умолчанию, это изменение также нужно отразить в файле LocalVault.ini Enterprise Server. Это связано с тем, что ссылки на порт используются при подключениях к Enterprise Server из Altium Designer. Файл LocalVault.ini находится в корневой папке установки Enterprise Server — обычно Program Files (x86)\Altium\Altium365.

Например, если вы изменили привязку сайта Enterprise Server так, чтобы использовать стандартный порт 443 для HTTPS-подключений, обновите соответствующую строку HttpsPort=9785 в файле LocalVault.ini на HttpsPort=443.

При перенастройке привязок сайта

Если вы добавили новую привязку сайта IIS для Enterprise Server или отредактировали существующую запись привязки сайта (см. выше), ПК сервера следует перезагрузить, чтобы корректно применить новую конфигурацию. Типичные изменения привязок сайта — редактирование номера порта для записи хоста или добавление новой привязки для доменного псевдонима.

Если перезагрузка хост-машины сервера непрактична, альтернативный вариант — перезапустить службу сервера на платформе IIS — Restart в разделе Manage Website — а также перезапустить службу Altium DXP App Server Pinger (служба Windows).

Доступ по HTTPS

Чтобы установить защищённое подключение к Enterprise Server:

• Из Altium Designer — используйте адрес сервера с префиксом HTTPS и настроенный HTTPS-порт. По умолчанию это https://<computername>:9785 (где [computername] — имя компьютера хост-машины или её полное доменное имя).

  Altium Designer включает необходимую поддержку безопасности, чтобы принимать HTTPS-подключение к Enterprise Server без дополнительных действий.

• Из браузера — введите адрес службы имени хост-компьютера (https://<computername>:9785).

  Если вы решили оставить самоподписанный сертификат Identity Certificate, сгенерированный для Enterprise Server, браузер предупредит, что подключение не является защищённым/приватным. Вы можете принять предупреждение в браузере и продолжить. Некоторые браузеры (например, Firefox) предлагают возможность принять сертификат навсегда, чтобы дальнейшие действия не требовались.

Сеть

Порты по умолчанию

Enterprise Server использует следующие номера портов связи по умолчанию:

• HTTP Port – 9780

• HTTPS Port – 9785

• LDAP Synchronisation Service Port – 9791

• Websocket Port – 4649

  Обратите внимание: /websocket/WebService.asmx — это HTTP SOAP endpoint для вызовов API, поэтому, как и другие endpoint’ы API, он использует HTTPS-порт (9785 по умолчанию).

• Firebird Server Port – 3050

• SVN Port – 3690

• Elasticsearch Ports – 9200 и 9300

Первые три пункта в списке можно настроить во время первоначальной установки на странице Altium On-Prem Enterprise Server Configuration установщика.

При выборе порта учитывайте, что он не должен конфликтовать с портами, используемыми другими приложениями — если порт уже используется, установщик уведомит вас.

См. информацию о портах и IP-адресах для ПО Altium Design.

Протокол, используемый для межсервисных коммуникаций

SOAP поверх HTTP.

Хранение данных

Пути установки по умолчанию

Ниже приведён список путей установки по умолчанию при установке Enterprise Server:

• Enterprise Server Installation Folder – \Program Files (x86)\Altium\Altium365.

• Firebird Installation Folder – \Program Files\Firebird\Firebird_3_0.

• Firebird Database – \ProgramData\Altium\Altium365Data\DXPSERVER.DAT.

• Revision Files Folder – \ProgramData\Altium\Altium365Data\Revisions.

• Search Index Data Folder – \ProgramData\Altium\Altium365Data\SearchData.

Локальный SVN Design Repository — хранение

Design Repository, созданный через локальную службу Version Control Service, хранит свои внутренние данные в соответствующей подпапке в папке \ProgramData\Altium\Altium365Data\Repository (при установке Enterprise Server по умолчанию).

Архитектура служб — обзор

Enterprise Server устанавливает ряд основных служб, а также браузерные консоли управления и Explorer (тоже браузерный). Чтобы получить доступ к любой из этих служб, личность пользователя должна быть распознана и аутентифицирована. Enterprise Server поставляется с одним предопределённым пользователем (Username: admin, Password: admin). На странице Users в браузерном интерфейсе Workspace Enterprise Server можно добавлять и управлять другими пользователями. Ограничений на количество пользователей, которые могут быть зарегистрированы для доступа и использования Enterprise Server, нет, однако есть ограничение на число одновременных подключений, определяемое и обеспечиваемое требуемым лицензированием.

Altium Designer использует незашифрованный канал (SOAP поверх HTTP) для взаимодействия со следующими службами:

• Applications Registry Service (когда Network Installation Service используется как источник расширений/обновлений)

• Collaboration Service

• Comments Service

• Data Acquisition Service

• Data Storage Service (DSS)

• Identity Service (IDS)

• Notifications Service

• Part Catalog Service

• Projects Service

• Simple Lock Service (SLS)

• SVN (через протокол SVN://)

• Tasks Service

• Team Configuration Service (TC2)

• Vault Service

Все остальные службы взаимодействуют друг с другом.

Большинству служб требуется доступ к одной и той же базе данных Enterprise Server, в которой хранится относящаяся к ним информация. Ниже приведены примеры данных, которые хранят некоторые из этих служб:

• Part Catalog Service — хранит позиции поставщиков и производителей, историю изменений цен и количества и т. п.

• Identity Service — хранит пользователей, группы, конфигурацию лицензирования и информацию о сессиях.

• Vault Service — хранит свою структуру (папки, элементы, ревизии, типы контента, состояния жизненного цикла и т. п.).

Фактические документы хранятся в файловой системе, в папке Revisions (\ProgramData\Altium\Altium365Data\Revisions).

Следующие браузерные приложения используют SOAP API для связи с соответствующими службами — им не требуется доступ к базе данных Enterprise Server, и для их работы не нужны какие‑либо другие файлы:

• User Management — приложение, стоящее за страницей Users и её подстраницами в браузерном интерфейсе Workspace Enterprise Server.

• Vault Explorer — приложение, стоящее за страницей Explorer браузерного интерфейса Workspace Enterprise Server.

• Catalog Management — приложение, стоящее за страницей Part Providers браузерного интерфейса Workspace Enterprise Server.

• Projects Management — приложение, стоящее за страницей Projects браузерного интерфейса Workspace Enterprise Server.

• TC2 Console — приложение, стоящее за страницей Configurations браузерного интерфейса Workspace Enterprise Server.

Операции

Резервное копирование/восстановление данных сервера

Резервное копирование и восстановление данных Enterprise Server выполняется из командной строки в автоматизированном режиме с использованием специализированного инструмента Backup & Restore Tool. Этот инструмент — avbackup.exe — можно найти в папке \Program Files (x86)\Altium\Altium365\Tools\BackupTool\ (при установке Enterprise Server по умолчанию).

Подробнее см. на странице Backing up & Restoring Your Installation.

Повторная индексация содержимого сервера после миграции данных

Чтобы выполнить повторную индексацию содержимого Enterprise Server, например после миграции данных:

1. Остановите все пулы приложений IIS, связанные с Enterprise Server.

2. Остановите службу Elasticsearch (AltiumElasticSearch). Это выполняется из панели Windows Services — открываемой из окна Windows Administrative Tools.

3. Удалите содержимое папки SearchData, которая содержит данные поисковой индексации (\ProgramData\Altium\Altium365Data\SearchData при установке по умолчанию).

4. Перезапустите службу Elasticsearch (AltiumElasticSearch).

5. Перезапустите пулы приложений IIS, связанные с Enterprise Server.

Обнаружив, что папка SearchData пуста, Enterprise Server выполнит повторную индексацию содержимого при запуске.

Увеличение размера Java heap

Недостаточный размер Java heap может повредить индекс поиска компонентов и сделать данные компонентов недоступными из Altium Designer. Если у вас есть проблемы с индексом поиска (в отчёте Health Monitor Status Report в логах есть ошибки SearchService Schema not found: 'vault1ex2_04), рассмотрите возможность увеличения размера Java heap.

Текущий размер Java heap можно проверить, открыв http://localhost:9200/_cat/nodes?h=heap*&v на машине, где размещён Enterprise Server. Если значение heap.max около 1 ГБ, увеличьте его, как описано ниже.

1. Запустите Command Prompt в режиме администратора.

2. Выполните следующую команду:

   "C:\Program Files (x86)\Altium\Altium365\Services\ElasticSearch\bin\service-nexus-server.bat" manager AltiumElasticsearch

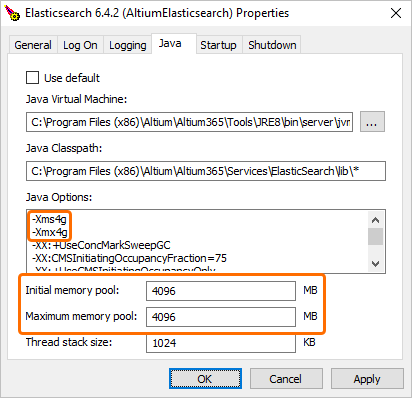

3. На вкладке Java в открывшемся диалоге внесите следующие изменения:

   • В поле Java Options замените -Xms1g на -Xms4g и замените -Xmx1g на -Xmx4g.

   • Обновите значения в полях Initial memory pool и Maximum memory pool на 4096.

   При увеличении размера Java heap до значения, отличного от 4 ГБ, измените указанные выше параметры соответствующим образом (например, обновите Java options на -Xms6g и -Xmx6g и укажите 6144 для Initial memory pool и Maximum memory pool, если вы увеличиваете размер до 6 ГБ).



4. Нажмите Apply и OK в диалоге.

5. В панели Windows Services (открывается из окна Windows Administrative Tools) перезапустите службу AltiumElasticsearch .

6. Убедитесь, что изменения применены, открыв http://localhost:9200/_cat/nodes?h=heap*&v и проверив значение параметра heap.max.
