Проверки проекта

Нажмите кнопку на странице Design Reviews, чтобы создать экземпляр Design Review, применяемый к текущему открытому проекту.

Созданный Design Review откроется в режиме Overview summary и будет относиться к снимку текущего проекта, доступному для просмотра и комментирования через параметр Design Snapshot в дереве навигации.

Измените заголовок и описание проверки, чтобы другим участникам Workspace было проще идентифицировать этот Design Review. Обратите внимание, что текущую зафиксированную версию проекта можно открыть, выбрав плитку версии непосредственно под полями заголовка/описания. По умолчанию это последний commit, и имя будет включать его Tag, если он доступен.

В плитке версии щелкните по имени commit, чтобы назначить Design Review другому/предыдущему commit проекта из раскрывающегося списка.

Используйте параметры Reviewers, чтобы добавить участников Workspace, которые должны выполнить действия по проверке. Выберите из списка Suggested имен или начните вводить email/имя в поле, чтобы выбрать подходящих участников Workspace. Вы можете ввести адрес электронной почты любого другого пользователя, но для доступа к Design Reviews ему потребуется стать участником Workspace — см. Inviting other Users to Your Workspace для связанной информации.

Нажмите кнопку , чтобы подтвердить выбор. Если добавленный рецензент не имеет доступа к проекту, автоматически откроется окно Share, где этот пользователь уже будет выбран для предоставления общего доступа. Если пользователь не является участником Workspace — или является существующим Guest — откроется окно внешнего доступа, где параметр Invite these people to your Workspace будет выбран и зафиксирован, поскольку участвовать в Design Reviews могут только участники Workspace.

Optional: Добавьте предварительно настроенный список пунктов проверки из доступных Checklist Templates. В Checklist проверки можно добавить несколько шаблонов, включая ваши собственные пользовательские шаблоны.

Выбранный шаблон добавит свои пункты проверки в экземпляр review. Используйте элемент управления у записи, чтобы удалить пункт проверки из списка (в этом примере несколько пунктов удалены), или верхний элемент управления , чтобы удалить весь список.

Выберите элемент управления , если хотите добавить еще один шаблон Checklist в текущий Design Review.

Выберите один из доступных шаблонов Checklist в окне Add Templates to Checklist. Сюда входят примеры шаблонов и любые пользовательские шаблоны, которые вы создали — подробнее см. в разделе Checklists view. Здесь выбран пользовательский шаблон Parts Acceptance.

Шаблон Parts Acceptance добавил три пункта проверки в текущий Checklist review. В ходе процесса проверки рецензенты могут отметить любой пункт как выполненный, невыполненный или неприменимый.

Дополнительный пользовательский пункт проверки (или список пунктов) можно в любой момент добавить вручную через верхнее поле «Add item»; он будет добавлен к существующему списку пунктов проверки.

Обратите внимание, что текущий список пунктов проверки можно сохранить как новый Checklist Template () — связанную информацию см. в разделе Checklists view на странице Admin – Settings page. Наведите указатель на запись Checklist, чтобы получить доступ к параметру удаления (), щелкните по записи, чтобы изменить ее текст, или перетащите запись на новую позицию в порядке Checklist.

Optional: Используйте параметр Attach Files, чтобы добавить (загрузить) файлы, относящиеся к project Design Review и помогающие в процессе проверки и утверждения.

Возможность сравнивать документы BOM, Schematic и PCB из снимка Design Review с их ранее зафиксированной версией напрямую доступна через интерфейс Design Review.

Возможность сравнивать документы BOM, Schematic и PCB из снимка Design Review с их ранее зафиксированной версией напрямую доступна через интерфейс Design Review.

Возможность сравнивать документы BOM, Schematic и PCB из снимка Design Review с их ранее зафиксированной версией напрямую доступна через интерфейс Design Review.

Доступные во всех представлениях Workspace Tasks, задачи процесса Design Review могут продвигаться назначенным пользователем. Выберите плитку задачи, чтобы открыть панель Information этого представления.

Панель Information предоставляет доступ к сведениям о процессной задаче, вариантам голосования ее Assignee и ссылкам на исходный Design Review (Open Review) и режим просмотра сведений о проверке (запись Activity).

Представление Activity на панели содержит сведения о Design Review, связанном с текущей задачей, включая его ход выполнения, связанных пользователей, связанный проект и режим проверки. Вы можете использовать параметр Terminate этого представления, чтобы закрыть Design Review — все задачи будут переведены в состояние завершения.

Пример экземпляра Design Review, как его видит Reviewer. Обратите внимание, что большинство элементов (имя/описание, прикрепленные файлы, назначенные reviewers и т. д.) нельзя редактировать.

Для успешной отправки проверки завершение Checklist не является обязательным. Любые пункты Checklist, которые были завершены, фактически считаются «решенными» Reviewer.

Когда Reviewer завершил свою оценку, ее можно подтвердить на панели Review, выбрав Approve или Reject проверку и добавив любые относящиеся к делу примечания.

Затем Reviewer использует кнопку , чтобы завершить свой процесс проверки и обратную связь, отправив результаты.

После завершения процесса состояние проверки, связанное с записью имени Reviewer, изменится с Pending на Approved или Rejected (в зависимости от оценки Reviewer). Это видно всем заинтересованным сторонам Design Review, включая других Reviewers и Initiator проверки (создателя).

Пример экземпляра Design Review, как его видит Initiator проверки, когда назначенные Reviewers завершили свой процесс проверки. Цвет выделения записи и значок указывают на оценку Reviewer: Approve или Reject.

Вы можете навести указатель на запись Checklist, чтобы увидеть, какой Reviewer завершил пункт и когда это произошло. Обратите внимание, что пункты Checklist можно редактировать до тех пор, пока они не будут решены Reviewer, а удалять или менять их порядок можно в любое время до закрытия Review.

Initiator Design Review завершает процесс проверки, указывая закрытое состояние проверки как Completed или Rejected из раскрывающихся параметров либо Cancelled из верхнего меню .

Финализированный Design Review помечается выбранным состоянием (например, Completed), а затем закрывается как экземпляр проверки только для чтения после подтверждения ().

Процесс отправки завершается и блокирует задачу Design Review для initiator и всех остальных пользователей. Она остается доступной для целей аудита и оценки проверки.

Вернувшись на страницу проекта Design Reviews, финализированную проверку можно просмотреть, включив запись Completed (или отключив фильтры с помощью Clear all) на раскрывающейся панели Filters, которая по умолчанию показывает только проверки In Progress.

Первая интерактивная задача Set Review Type в процессе — обрабатываемая пользователем, который инициировал проверку проекта (то есть Initiator) — включает форму, требующую выбора типа проверки. Это обозначено как переменная Domain с вариантами выбора Schematic, PCB или Both (потоки проверки). Следующая логика Branch направляет поток к одной из задач проверки или к обеим.

Каждый из потоков проверки (Schematic и PCB) использует специальную задачу Design Review, которая включает наследуемую переменную Vote для записи решения Reviewer’s (Accept/Reject). Задача проверки Schematic назначается группе пользователей SCH Eng, а задача PCB — группе PCB Eng. Также добавлены переменные, позволяющие проверяющему(им) указать выводы Quality и Manufacturability (Good, Adequate, Bad).

Решение по проверке из обоих потоков задач проверки обрабатывается элементом Initiator в задаче проверки Summarize, где форма предоставляет переменную Summary с выбираемыми вариантами OK to proceed и More work required . Следующее событие Required Task Completed будет ожидать завершения всех задач проверки. Затем финальная логика маршрутизации Branch завершает процесс Design Review со статусом Completed OK или Unacceptable.

Дополнительные рабочие процессы, использующие специальные функции проверки проекта (такие как элемент Start Review), становятся доступными при запуске новой Design Review. Здесь выбран пользовательский процесс DRplus.

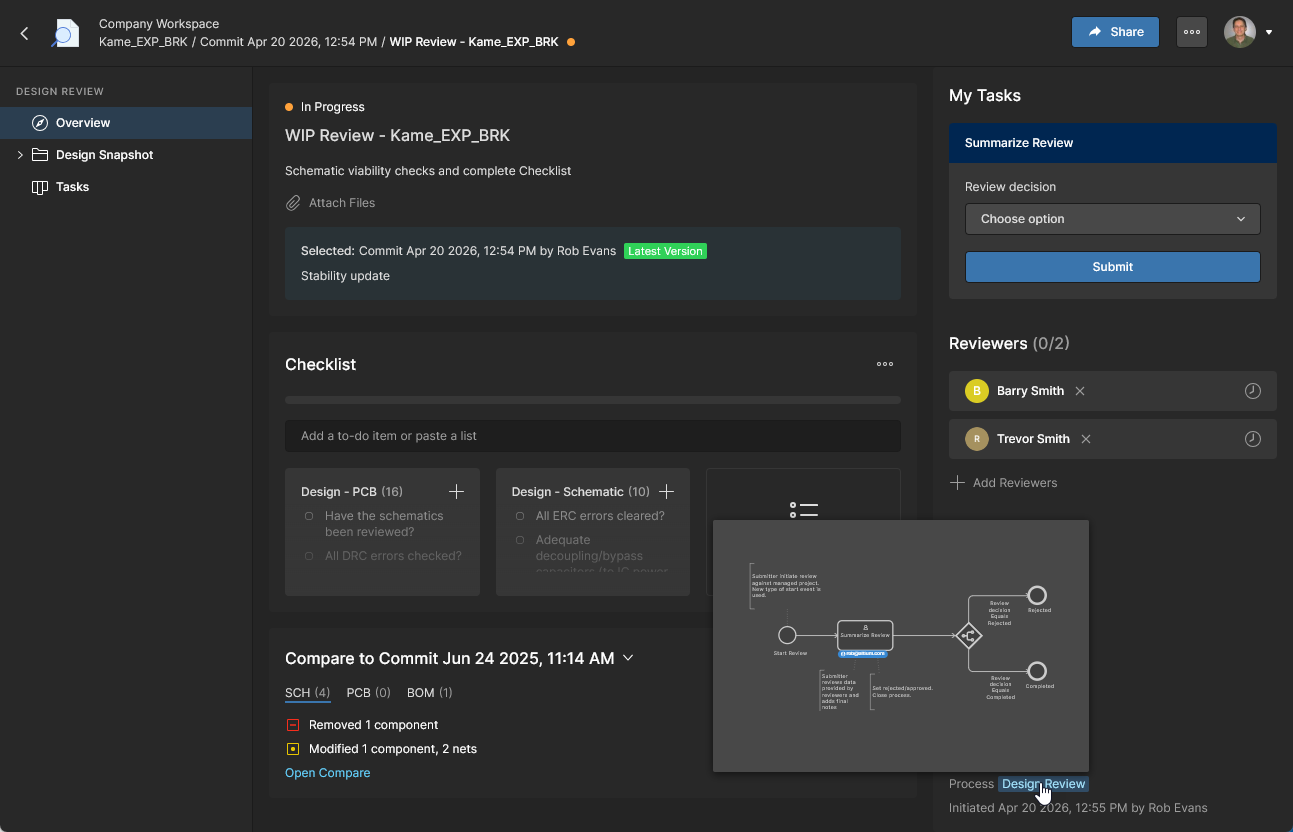

Пользователь, который начал проверку, — Initiator проверки — должен выбрать тип потока проверки (Domain), как определено базовым пользовательским рабочим процессом. Ход рабочего процесса отображается на изображении предварительного просмотра Process.

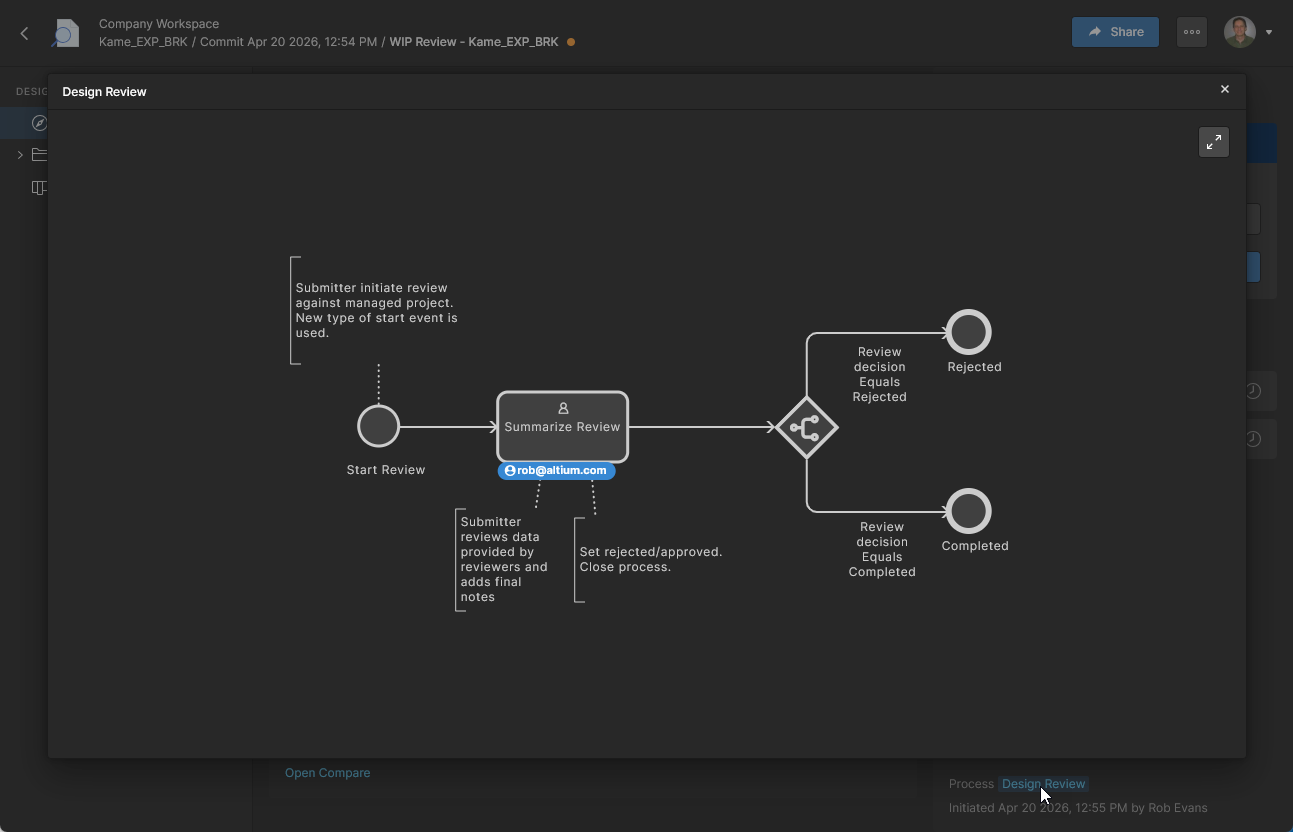

Выберите ссылку Process, чтобы открыть диаграмму рабочего процесса и просмотреть его текущий процедурный шаг. Пользователь, который должен завершить активную задачу и перевести рабочий процесс на следующий шаг, обозначается своим адресом электронной почты.

Пользовательская проверка требует, чтобы инициатор выбрал между путями проверки Schematic, PCB или Both, что определит переменную Domain рабочего процесса.

В этом примере выбран вариант Both. Это активирует обе задачи проверки — Schematic и PCB — после подтверждения настроек ().

Каждая задача проверки автоматически назначается группам пользователей, указанным в базовом рабочем процессе: задача проверки Schematic — группе SCH Eng, а задача PCB — группе PCB Eng (в этом примере в каждой группе по одному пользователю).

Диаграмма рабочего процесса показывает, что обе задачи — проверка Schematic и проверка PCB — теперь активны и назначены указанным Reviewers. Обратите внимание, что на этом этапе для Initiator нет доступных задач, поскольку они уже завершены (на данный момент).

Назначенный Reviewer, в данном случае участник группы PCB Eng, имеет доступную ему активную Design Review, которую можно открыть и завершить свою задачу.

Reviewer должен завершить задачу проверки PCB, выбрав Vote, Manufacturability и Quality (необязательный) параметр, а затем подтвердить эти настройки ().

Reviewer, назначенный на задачу проверки Schematic — в силу своего членства в группе SCH Eng — может аналогичным образом выполнить требуемую задачу. Предварительный просмотр Process показывает текущие позиции шагов в рабочем процессе.

В качестве альтернативы выполнению действий проверки через панель My Tasks интерфейса Reviewer может продолжить работу со страницы Design Reviews Tasks, где также отображаются как активные, так и завершенные задачи для текущей проверки.

Задача Reviewer переводится в завершенное состояние (Resolved) путем отправки его решения Vote и, при необходимости, оценки Quality и заметок Comment.

После завершения всех предыдущих задач (как требуется событием Related Tasks Completed рабочего процесса) финальная задача Summarize становится активной для инициатора Design Review. Обратите внимание, что обе записи Reviewer выделены зеленым цветом, что указывает на завершение соответствующих задач.

Последний шаг — чтобы инициатор проверки выбрал итоговый вариант и подтвердил результат ().

Диаграмма рабочего процесса покажет окончательный вывод уже закрытого процесса Design Review, выделенный красным цветом.
