Configuration et options
En un coup d'œil
- Comprenez comment les préférences fournisseurs, les quantités de production, la devise et la région influencent les solutions d’achat et les estimations de coûts.
- Apprenez à activer le suivi des prix cibles, à configurer les tarifs fournisseurs propres à votre compte et à personnaliser les niveaux de signalement des contrôles de nomenclature.
- Découvrez comment ajouter aux colonnes des nomenclatures gérées les paramètres de composants disponibles dans les bibliothèques et dans le cloud.
L’interface de BOM Portal propose des options et des fonctionnalités qui vous permettent de configurer le système en fonction de vos besoins spécifiques pour la nomenclature gérée actuelle. Vous pouvez notamment adapter les données provenant des fournisseurs aux exigences de votre entreprise et utiliser la liste de nomenclature d’une manière adaptée à vos processus.
Paramètres de la nomenclature
La fenêtre BOM Settings, accessible via l’option BOM Settings du menu principal
, vous permet de configurer les fournisseurs de pièces et les paramètres des composants de bibliothèque activés pour la nomenclature gérée actuelle, de modifier la manière dont les problèmes sont signalés, ainsi que de préciser la quantité à produire, le type de conditionnement préféré, la devise et la région du monde utilisées pour les estimations de coûts, ainsi que la date d’achèvement prévue de la nomenclature.
Prix cible
Les données paramétriques Prix cible permettent d’ajouter un prix unitaire maximal souhaité à chaque ligne de pièce dans un document ActiveBOM ou une nomenclature gérée de l’espace de travail. Cette fonctionnalité contribue à l’évaluation globale des risques liés à la chaîne d’approvisionnement en signalant un problème Target price missed si le Unit Price du fournisseur de la pièce est supérieur au Target Price.
Le jeu de données Prix cible est disponible dans une nomenclature gérée s’il était inclus dans la source de la nomenclature, comme le projet (avec ActiveBOM) à partir duquel elle a été créée ou le fichier de données de nomenclature qui a été importé. S’il n’est pas disponible, une colonne Target Price peut être ajoutée manuellement et les paramètres remappés. Toutefois, ce processus est automatisé lorsque l’option Target Price est activée, comme décrit ci-dessous.
Lorsque l’option Target Price des paramètres de la nomenclature est activée :
-
La commande Définir le prix cible sur le prix réel de la nomenclature gérée est disponible et peut être appliquée à une seule ligne ou à toutes les lignes de la nomenclature. Cette commande reporte le
Unit Priceactuel du fournisseur d’une pièce dans le champTarget Pricede cette pièce. Un avertissement Target price missed sera ainsi généré si une solution fournisseur ultérieure présente un prix plus élevé. -
Si elle n’est pas déjà visible dans la nomenclature gérée, la colonne Target Price est affichée.
-
Si la nomenclature gérée ne contient pas de données paramétriques
Target Price, celles-ci sont automatiquement créées sous forme de champs vides du type de données approprié (Money), et la colonne correspondante est affichée dans la vue de la nomenclature.
Lorsque l’option Target Price des paramètres de la nomenclature est désactivée, les options de la commande Set Target Price to Actual Price ne sont plus disponibles et la colonne Target Price est masquée.
Liste de commande
Sélectionnez l’onglet Order List dans la fenêtre BOM Settings pour activer ou désactiver les fournisseurs de pièces, dont la disponibilité est déterminée par les paramètres Part Source de la page Admin – Fournisseurs de pièces de l’espace de travail. La fenêtre BOM Settings est également accessible depuis le lien Favorite Suppliers dans la vue Supply Chain.
Priorité des fournisseurs
La fenêtre BOM Settings permet également d’attribuer des niveaux de Priority aux fournisseurs afin de les classer et de déterminer les fournisseurs de pièces privilégiés pour toutes les lignes de la nomenclature. Un fournisseur prioritaire n’est utilisé que lorsqu’une solution d’achat (ou « offre ») appropriée est disponible. Dans le cas contraire, la ligne de nomenclature utilise la meilleure offre des autres fournisseurs activés, ce qui correspond au comportement du mode Auto par défaut. Les paramètres de priorité des fournisseurs sont disponibles sous l’onglet Order List de la fenêtre BOM Settings, accessible depuis le menu supérieur
ou, dans la vue Supply Chain, depuis l’option Favorite Suppliers.
La possibilité de définir la priorité des fournisseurs de pièces est particulièrement utile lorsque :
-
un accord de tarification personnalisée (voir ci-dessous) est en place avec un fournisseur de pièces spécifique, qui est donc fortement privilégié.
-
votre organisation impose de recourir à des fournisseurs de pièces agréés dans la mesure du possible.
-
un stock local de pièces est mis à la disposition de BOM Portal en tant que fournisseur de pièces personnalisé.
Stock de composants disponible dans l’entreprise, mis à disposition en priorité dans BOM Portal via un Custom Parts Provider activé, alimenté par une base de données de l’entreprise ou un système d’entreprise (PLM, ERP, etc.).
Tarification personnalisée
Si votre entreprise bénéficie d’un accord tarifaire spécifique auprès d’un fournisseur, BOM Portal peut en tenir compte grâce à l’option Configure Custom Prices for a Supplier de la fenêtre BOM Settings (l’accès nécessite des droits d’administrateur). Une fois la configuration effectuée, les données tarifaires du fournisseur utilisées dans une nomenclature gérée refléteront l’accord tarifaire associé au compte fournisseur de votre entreprise.
Vérifications de la nomenclature
Sélectionnez l’onglet BOM Checks dans la fenêtre BOM Settings pour consulter et personnaliser la manière dont les problèmes des lignes de nomenclature sont signalés dans le document actuel. Chaque type de vérification de validité de la nomenclature peut être configuré pour utiliser l’un des niveaux de signalement disponibles, y compris l’option permettant d’ignorer une vérification (No Report). Le niveau de signalement mis à jour et l’icône associée s’afficheront alors dans le document de nomenclature lorsque le problème correspondant sera détecté.
Colonnes de bibliothèque
Sélectionnez l’onglet Columns dans la fenêtre BOM Settings pour ajouter à la nomenclature gérée, sous forme de colonnes de données, les paramètres disponibles provenant de la bibliothèque de composants ou du cloud. La fenêtre BOM Settings est également accessible via le lien Manage Columns dans le menu Préférences d’affichage des colonnes
Cette liste contient tous les paramètres disponibles provenant de la bibliothèque de composants et des données issues du cloud pour ce document de nomenclature. Elle permet d’inclure dans votre nomenclature des colonnes de données correspondant à des paramètres de composants spécifiques ou personnalisés, selon vos besoins. Une fois ces paramètres activés, la visibilité des colonnes de nomenclature correspondantes peut être contrôlée depuis le menu Column display preferences.
Préréglages des commandes fournisseurs
Related information: Économies sur les commandes de nomenclature
Utilisez le menu Order List Preset d’une nomenclature dans la vue Chaîne d’approvisionnement pour modifier les critères déterminant quels composants fournisseurs seront utilisés pour les entrées Order List d’achat de la nomenclature.
Par défaut, la Order List est renseignée avec l’option la moins coûteuse disponible auprès des fournisseurs activés, tout en tenant compte des contraintes d’approvisionnement telles que les niveaux de stock et les quantités minimales de commande. Cette configuration standard est considérée comme une liste d’approvisionnement Single Order, dans laquelle les entrées de nomenclature incluent une seule solution fournisseur, par opposition à une liste Split Order, dans laquelle les entrées de nomenclature peuvent inclure plusieurs solutions fournisseurs (voir ci-dessous).
Les options Order List Preset offrent plusieurs moyens de contrôler la manière dont les offres des fournisseurs sont utilisées pour les nomenclatures standard (commande unique) :
-
Single Order – l’offre fournisseur la moins coûteuse disposant d’un stock suffisant est utilisée. Les fournisseurs définis avec une priorité élevée sont privilégiés dans la mesure du possible. Sélectionnez cette option pour rétablir les offres fournisseurs par défaut dans la liste de commande.
-
Single Order with Backorder – l’offre la moins coûteuse est utilisée, quels que soient les niveaux de stock. Cette option est utile pour obtenir le coût de commande de nomenclature le plus bas possible lorsque les délais ne constituent pas une contrainte. Les composants de la nomenclature peuvent rester en commande jusqu’à leur disponibilité.
-
Single Order by Authorized Suppliers – seule l’offre la moins coûteuse provenant de fournisseurs ou de distributeurs agréés est utilisée. Les fournisseurs agréés sont définis selon le système de classification d’Octopart.
-
All by <supplier> – utilise uniquement la meilleure offre du fournisseur spécifié, dans la mesure du possible.
-
From ActiveBOM – utilise la meilleure offre tout en privilégiant les fournisseurs spécifiés dans le document de nomenclature du projet. Notez que cette option est disponible lorsque la nomenclature a été créée à partir d’un projet d’espace de travail et que le projet comprend un document ActiveBOM.
Les commandes fractionnées constituent un mode d’approvisionnement avancé dans lequel plusieurs offres de fournisseurs sont utilisées pour une ligne de nomenclature Order List afin d’obtenir une solution d’achat moins coûteuse ou d’atteindre la quantité commandée lorsque les stocks d’un fournisseur sont limités.
Consultez Économies sur les commandes de nomenclature pour en savoir plus sur les commandes fractionnées et les autres options de réduction des coûts.
Les options Order List Preset permettent de choisir comment les Split Orders possibles sont appliquées :
-
Split Order – plusieurs offres de fournisseurs sont appliquées à une ligne de nomenclature Order List si cela permet de réduire le coût ou de couvrir la quantité requise.
-
Split Order without Priority – plusieurs offres de fournisseurs sont appliquées à une ligne de nomenclature Order List (une Split Order) si cela permet de réduire le coût ou de couvrir la quantité requise, mais sans respecter les paramètres de priorité des fournisseurs : les préférences actuelles en matière de fournisseurs sont ignorées.
Conditionnement
Sélectionnez l’onglet Packaging dans la fenêtre BOM Settings pour spécifier les types de conditionnement de composants préférés et autorisés utilisés dans le processus automatisé Order List de BOM Portal. Ces paramètres auront une incidence sur les solutions fournisseurs générées pour la liste et peuvent être ajustés pour répondre aux exigences de l’entreprise en matière de conditionnement des composants, notamment les procédés de fabrication et les préférences de stockage.
Lorsque l’option de priorité des types de conditionnement est activée, la fenêtre affiche une liste Configure Packaging Priority de tous les types disponibles. Les entrées de la liste peuvent être désactivées ou activées et réorganisées manuellement pour définir leur priorité par ordre décroissant.
Fonctionnalités de la vue Liste
Des options supplémentaires sont proposées pour travailler sur la nomenclature et les lignes qu’elle contient :
-
Search: Repérer et mettre en surbrillance le texte des données de nomenclature correspondant à la chaîne de recherche saisie (sans distinction de casse).
-
Column Preferences: Activer ou désactiver l’affichage des colonnes de paramètres. Faites glisser les entrées pour réorganiser les colonnes affichées. Notez qu’une colonne épinglée ne peut pas être déplacée dans cet ordre. Des options supplémentaires permettent également d’activer ou de désactiver All Columns (à l’exception des colonnes épinglées) et de désactiver ou d’activer les colonnes Compliance des composants (RoHS, REACH, etc.).
Le lien Manage Columns du menu ouvre l’onglet Colonnes de la fenêtre BOM Settings, dans lequel vous pouvez gérer la disponibilité des colonnes de paramètres de nomenclature.
Volet d’informations
-
Information (Info) pane: Afficher les détails complets de l’élément actuellement sélectionné dans la nomenclature ou dans la recherche avancée, répartis dans trois onglets.
-
Part data onglet – comprend un résumé des informations sur le composant, des stocks et des prix, ses paramètres ainsi que des fiches techniques téléchargeables (References).
-
Library data onglet – disponible lorsque le composant est lié à un composant de bibliothèque de l’espace de travail. Affiche les informations du composant, notamment son nom (cliquez pour accéder aux données Octopart), la référence de son identifiant de bibliothèque (cliquez pour accéder à l’entrée du composant dans la bibliothèque), ses paramètres, les choix de composants et les informations sur ses utilisations (cliquez sur une entrée pour ouvrir le projet ou la nomenclature correspondants). Le choix de composant utilisé pour le
Manufacturer Part Number(MPN) de la ligne de nomenclature est indiqué par l’étiquette In Use -
Alternates onglet – liste de tous les composants de remplacement disponibles pour la ligne de nomenclature du composant principal sélectionné, avec une évaluation du niveau de confiance.
Les vignettes de données de l’onglet sont regroupées comme suit :
-
• Manually Added alternatives – alternatives existantes ajoutées spécifiquement à l’aide de l’option Ajouter une alternative ou provenant d’une nomenclature importée (signalées dans le volet par des étiquettes Alternate ; Une référence alternative peut également être ajoutée à la ligne de nomenclature actuelle en sélectionnant Add as Alternate dans une entrée disponible de la liste de l’onglet Alternates du volet. Les entrées disponibles sont celles des groupes Part Choices for Primary et Suggested Alternates for Primary.
-
• Part Choices for Primary – disponible lorsqu’un composant de bibliothèque (avec sa liste de choix de composants) est associé à la ligne de nomenclature. Les entrées représentent les choix de composants disponibles pour ce composant , à l’exclusion de celui actuellement appliqué à la ligne de nomenclature (la référence principale).
-
• Suggested Alternates for Primary – liste de références alternatives fournie par les ressources de données de composants de l’espace de travail (IHS Markit, SiliconExpert, etc.).
L’onglet Alternates propose des options supplémentaires pour gérer les entrées de références alternatives dans la nomenclature gérée, notamment pour supprimer une alternative appliquée de l’élément de nomenclature actuellement sélectionné, ou pour promouvoir une alternative appliquée au rang de référence utilisée (MPN) pour la ligne de nomenclature. L’ancienne référence principale devient alors une alternative.
De plus, une référence alternative de la liste Suggested Alternates for Primary (si elle est disponible) peut être ajoutée aux choix de composants du composant principal à l’aide de l’option Add to Part Choices de son entrée.
-
-
Le volet Info propose également un mode de comparaison paramétrique qui s’active lorsque deux entrées des résultats de recherche sont sélectionnées. Utilisez Crtl+Click pour sélectionner la seconde entrée. Les différences de paramètres entre les références sont surlignées en rouge ; les données communes et les informations de référence respectives (telles que les fiches techniques) sont affichées en dessous.
Sélectionnez deux entrées de composants dans les résultats de recherche pour afficher leurs différences paramétriques dans le volet Info.
-
Comments: Comme les autres visionneuses de données de l’espace de travail, l’interface de BOM Portal prend en charge les commentaires sur les documents. Les commentaires de nomenclature sont ajoutés aux lignes depuis le volet Comments and Tasks, peuvent être associés à un utilisateur mentionné et attribués à un utilisateur sous forme de tâche. Ouvrez le volet Comments and Tasks et suivez les instructions pour ajouter un commentaire.
Consultez Commentaires dans la visionneuse Web pour en savoir plus sur l’utilisation des commentaires.
Consultez Travailler avec les tâches pour en savoir plus sur les tâches liées aux commentaires.
-
Download: Enregistrez la nomenclature complète avec ou sans modèle de nomenclature, ou enregistrez un sous-ensemble de la liste correspondant à un fournisseur spécifique de votre liste de commandes d’achat. Les fichiers sont enregistrés dans l’emplacement par défaut du navigateur au format CSV (*.csv) ou, lorsqu’un modèle est sélectionné, au format Excel (*.xlsx).
Ces fichiers correspondent aux nomenclatures en cours d’élaboration. La nomenclature peut toutefois être publiée officiellement en tant que nouvelle révision à l’aide de la fonctionnalité de publication de BOM Portal, puis téléchargée depuis celle-ci.
-
Octocart: Ouvre le volet Buy with Octocart, qui utilise la liste de commande actuelle de la nomenclature pour générer des paniers d’achat virtuels pour les différents fournisseurs de composants. Les entrées d’achat auprès des fournisseurs exploitent les ressources de données de composants d’Octopart pour charger automatiquement le panier d’achat en ligne du fournisseur lorsque le bouton
(ou est sélectionné. Notez que les données de la colonne Total de la nomenclature récapitulent la commande du composant en termes de coût total et de quantité commandée, cette dernière correspondant à la somme de la Quantity requise et de toute Surplus.
-
Full Screen: Affiche l’interface utilisateur en mode plein écran du navigateur.
Tri et filtrage des données de nomenclature
Vous pouvez réorganiser les lignes de la nomenclature selon une colonne de paramètre spécifique à l’aide des options de tri croissant/décroissant de son en-tête, et filtrer les données des colonnes pour limiter les lignes affichées aux valeurs spécifiées :
Triez les lignes de la nomenclature selon un ensemble de données spécifique en faisant défiler les états de la flèche dans l’en-tête de la colonne correspondante. Cliquez sur l’icône
de l’en-tête d’une colonne pour trier la nomenclature par ordre croissant selon ces données, cliquez à nouveau pour appliquer l’ordre décroissant, puis une nouvelle fois pour supprimer le tri de la nomenclature défini par les données de cette colonne. L’icône reprend alors sa couleur grise par défaut.
Utilisez l’option de filtrage d’une colonne pour limiter les lignes visibles de la nomenclature à celles qui correspondent aux éléments cochés dans le menu déroulant ou à la plage numérique définie. Cela est particulièrement utile pour isoler les lignes de nomenclature contenant des composants dont le statut de cycle de vie chez le fabricant pose problème (comme Not for New Designs ou Obsolete) ou dont la conformité RoHS/REACH est insuffisante (comme No ou les valeurs vides). Notez que l’option All permet de cocher/décocher toutes les cases.
Plusieurs colonnes contenant des données composites, telles que Référence fabricant, Liste de commande et Total, permettent de sélectionner leurs sous-paramètres pour appliquer un filtre. Par exemple, Référence fabricant propose les sous-filtres Part Number, Manufacturer et Lifecycle, qui figurent tous dans les cellules de données de la colonne.
Fonctionnalités de structure de la liste
La grille des éléments de la nomenclature peut elle-même être modifiée à l’aide des options supplémentaires disponibles en haut à gauche de la liste :
-
Add Row: Ajoute une ligne à la fin de la nomenclature, ce qui vous permet d’ajouter manuellement un autre composant. Saisissez une nouvelle référence de composant (ou recherchez-la et sélectionnez-la) dans la cellule Manufacturer Part Number, puis renseignez les cellulesCountetDesignatorpour terminer l’opération. Lorsque vous modifiez la valeur d’une cellule, appuyez surEnterpour confirmer la modification. -
Add Column: Ajoute une colonne de paramètres à la nomenclature existante, ce qui permet d’inclure des types de données prédéfinis pour chaque ligne Utilisez l’option Préférences des colonnes pour modifier sa position.
-
Delete Row: Supprime complètement la ligne actuellement sélectionnée.
-
Delete Column: Supprime complètement une colonne. La suppression d’une colonne est disponible lorsque son en-tête est sélectionné, et uniquement pour un ensemble de données qui n’est pas associé à un paramètre de nomenclature, comme une colonne que vous avez ajoutée manuellement.
-
Hide Column: Retire une colonne de paramètres de la nomenclature affichée. Cette option est disponible lorsqu’un en-tête de colonne est sélectionné. Cela équivaut à désactiver une entrée de colonne dans le menu Préférences des colonnes.
-
Rename Column: Modifie le Titled’une colonne dans la fenêtre Update Column. Cette option est disponible lorsqu’un en-tête de colonne est sélectionné. -
Update to Latest Revision: Actualise une entrée de données de nomenclature pour mettre à jour une référence de composant de l’espace de travail signalée comme Obsolète. Vous pouvez mettre à jour tous les composants de la nomenclature marqués comme obsolètes à l’aide de la commande Mettre à jour les révisions des composants.
-
Unlink From Component : Supprime le lien entre le composant fabricant de la ligne de nomenclature sélectionnée et un composant de l’espace de travail disposant d’une entrée de choix de composant correspondante. Cette option est disponible lorsqu’un lien entre la nomenclature et la bibliothèque de l’espace de travail a été établi.
-
Add Alternate: Ajoute une ligne vide sous la ligne du composant sélectionné. Cette option est disponible pour un composant Primary, c’est-à-dire l’entrée de composant actuellement affectée au composant de la nomenclature (par exemple, C1). Saisissez une valeur Manufacturer Part Numberappropriée dans la nouvelle ligne ou sélectionnez-en une dans les options de la liste déroulante pour compléter l’entrée du composant de remplacement. Notez qu’un composant de remplacement peut également être ajouté manuellement en sélectionnant une entrée de composant dans la vue de l’onglet Composants de remplacement du volet Informations, ou que des composants de remplacement peuvent être ajoutés automatiquement à tous les composants de la nomenclature à l’aide de la fonctionnalité Remplissage automatique des composants de remplacement. -
Create Library Component: Crée une entrée de composant à partir des paramètres de la ligne de nomenclature actuellement sélectionnée. Une fois l’opération confirmée dans la fenêtre Create Library Component, le nouveau composant de la bibliothèque de l’espace de travail est créé et lié à l’entrée de la ligne de nomenclature actuelle. Cette option est disponible lorsque le composant de la nomenclature satisfait aux exigences, mais n’est pas encore lié à un composant de l’espace de travail.
Plusieurs des options ci-dessus sont également disponibles dans le menu contextuel accessible par clic droit, qui comprend les options supplémentaires suivantes :
-
Copy et Paste : Opérations standard de copier/coller portant sur le texte ou la zone actuellement sélectionnés (y compris les données d’une colonne lorsque son en-tête est sélectionné).
-
Add to Part Choices : Pour une ligne de composant de remplacement sélectionnée dans la nomenclature, ajoute ce composant en tant qu’entrée de choix de composant pour le composant principal associé, qui doit être un composant de la bibliothèque de l’espace de travail.
Cela équivaut à l’option Ajouter aux choix de composants du volet Info.
-
Disable/Enable Checks for This Row (également disponible en cliquant sur l’icône de problème) : Exclut les données du composant de cette ligne du processus de vérification de l’état de la nomenclature, dont les résultats sont présentés dans la vue Problèmes et par les icônes associées (par exemple : Un composant exclu des vérifications affiche l’icône d’élément ignoré et ne figure pas dans la liste Issues, quels que soient les problèmes potentiels.
-

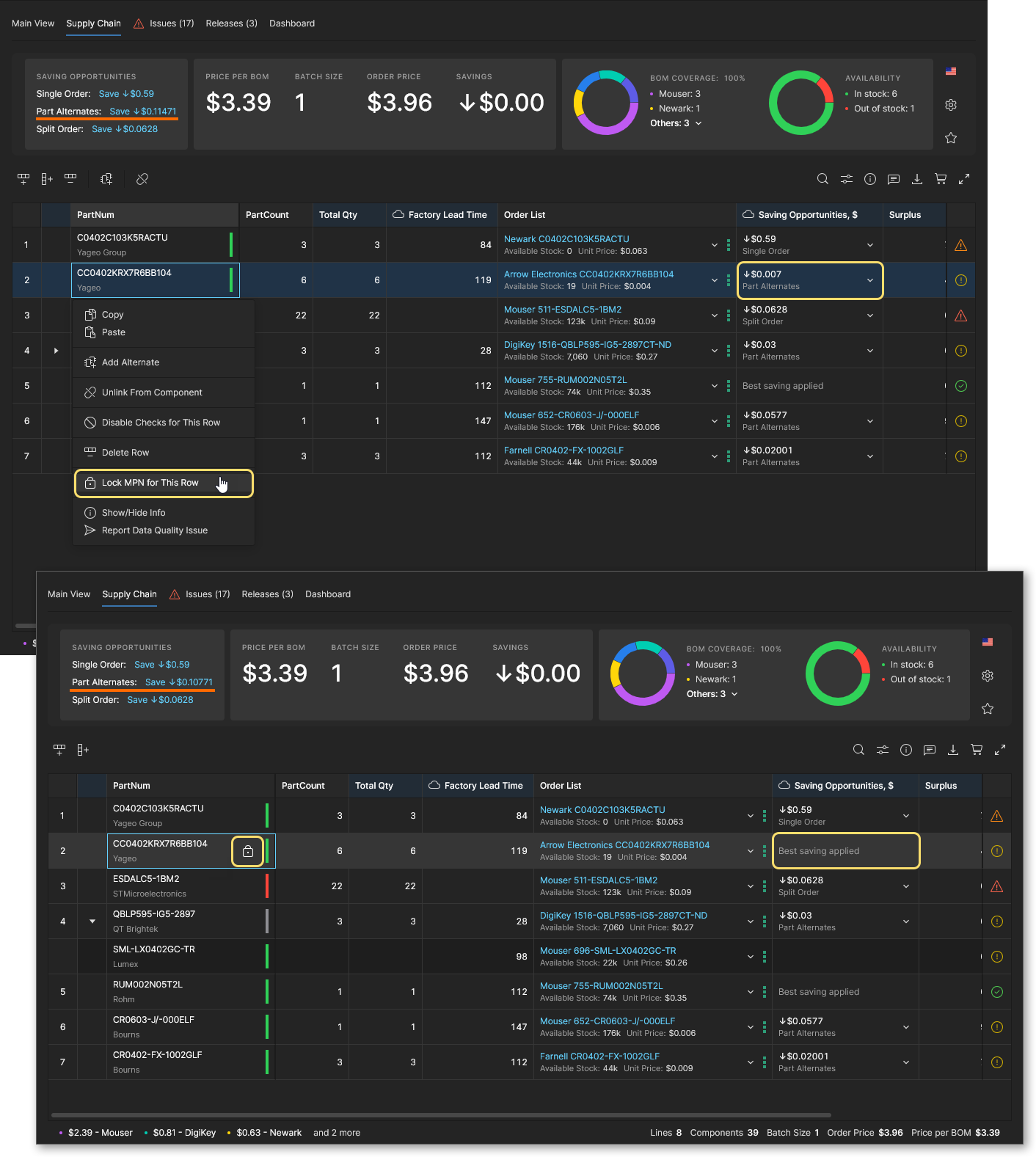

Lock MPN for This Row: Empêche l’Part Alternates opportunité d’économies d’être disponible pour cette ligne de nomenclature – supprimez le verrouillage à l’aide de la même option du menu contextuel. Lorsqu’elle est activée (verrouillée), cette option conserve la référence fabricant existante de la ligne (MFR/MPN) lorsque l’opportunité d’économies Composants de remplacement est appliquée à la nomenclature.
Notez que les autres opportunités d’économies (Commande unique et Commande fractionnée) ne modifient pas le composant fabricant lorsqu’elles sont appliquées.
-
Set Target Price to Actual Price: Force la valeur du paramètre Target Priced’une ligne de nomenclature à adopter la valeurUnit Pricede la solution fournisseur actuelle, telle que définie par l’entrée Order List. Cette modification peut être appliquée à toutes les entrées de nomenclature à l’aide de la commande Set Price to Actual Price disponible dans le menu
supérieur. Notez que ces deux commandes ne sont disponibles que lorsque l’option Target Price est activée dans les paramètres de la nomenclature.
-
Show/Hide Info: Affiche ou masque le volet Information contenant les données relatives à la ligne actuellement sélectionnée. Cela revient à afficher ou masquer le volet à l’aide de l’icône principale
, comme indiqué plus haut.
-
Pin/Unpin Column: Active ou désactive l’épinglage d’une colonne dans la liste – disponible lorsqu’un en-tête de colonne est sélectionné. Une colonne épinglée est déplacée vers la gauche, où elle reste lors du défilement horizontal de la vue. GIF
Remplissage automatique des composants de remplacement
BOM Portal prend en charge les composants de remplacement (Alternates) associés à une ligne de nomenclature donnée. Ces composants de remplacement peuvent avoir été inclus dans un fichier de nomenclature importé, ou être ajoutés spécifiquement à une entrée de nomenclature à l’aide des fonctions Ajouter un composant de remplacement ou Ajouter comme composant de remplacement. En matière d’options de composants, BOM Portal propose également les choix de composants des composants de bibliothèque et les Suggested Alternates (issus de ses sources de données connectées), qui peuvent être sélectionnés à l’aide des fonctions de recherche de composants de la nomenclature Notez que les choix de composants sont disponibles lorsqu’une entrée de nomenclature est liée à un composant de l’espace de travail.
Toutes ces possibilités de remplacement sont regroupées dans l’onglet Alternates du volet d’informations, dans les sections Manually Added, Part Choice List for Primary (si disponible) et Suggested Alternates for Primary. Pour remplir automatiquement le document de nomenclature avec des composants de remplacement issus de ces ressources, sélectionnez l’option Autofill Alternates dans le menu déroulant principal
, puis, dans la fenêtre Autofill Alternates, saisissez le nombre de composants de remplacement à ajouter à chaque entrée de nomenclature et indiquez si les ajouts doivent se limiter aux choix de composants.
Si vous choisissez de remplir les entrées de composants de remplacement uniquement avec des choix de composants, en laissant l’option Add alternates from data providers décochée, BOM Portal tente d’ajouter le nombre d’entrées demandé à partir des choix de composants disponibles. Une fenêtre d’avertissement s’affiche si le nombre de choix de composants disponibles pour un composant d’une ligne de nomenclature est insuffisant. Notez que, puisqu’un des choix de composants est probablement utilisé comme Manufacturer Part Number (MPN) « principal », il en reste un de moins pour les ajouts de composants de remplacement.
Remplissage automatique des quantités supplémentaires
La fonction Autofill Extra Quantity de BOM Portal permet d’optimiser facilement et automatiquement les quantités de composants à acheter en fonction des contraintes de production, telles que les pertes lors du réglage des machines CMS, les pertes habituelles lors de l’assemblage et les besoins en stock de composants supplémentaires.
Les quantités supplémentaires de la nomenclature sont calculées automatiquement sous forme de pourcentage de la quantité de production requise ou d’un nombre fixe de composants à ajouter. Elles peuvent être appliquées aux composants passifs (résistances, condensateurs, etc.) selon leur type de boîtier, ou à d’autres catégories de composants spécifiques selon leur type de composant. Dans les deux cas, les quantités supplémentaires peuvent être ajoutées automatiquement (Add Rules) ou individuellement (Add the first one, puis en sélectionnant l’icône
Notez que les colonnes Extra Qty et Total Qty de la nomenclature sont activées dans cet exemple et que la quantité de production de la nomenclature (Taille du lot) est définie sur 10 unités. La quantité totale d’une ligne de nomenclature (Total Qty) correspond au nombre de composants de la nomenclature (Quantity) multiplié par la quantité de production de la nomenclature (Taille du lot), auquel s’ajoutent les éventuelles quantités supplémentaires de composants (Extra Qty).
Modifier, déplacer et cloner
BOM Portal permet de gérer le document de nomenclature lui-même à l’aide des options Edit, Move et Clone disponibles dans le menu
situé en haut.
-
Edit – Accédez aux valeurs Name et Description du document de nomenclature actuel et modifiez-les. Cliquez sur
pour valider les modifications.
-
Move – Déplacez le document de projet de nomenclature vers un autre dossier parent de l’espace de travail. Choisissez le dossier cible (le dossier actuel est grisé), puis cliquez sur le bouton
pour confirmer. Notez qu’un document de nomenclature déplacé est soumis au mécanisme d’héritage des autorisations de l’espace de travail. Consultez la section Déplacement d’un projet pour plus d’informations.
-
Clone – Créez une copie du document de nomenclature actuel. Acceptez ou modifiez la valeur Name du document cloné et, si vous le souhaitez, ajoutez une valeur Description et spécifiez un autre dossier parent (via l’option Change dans les paramètres Advanced). Cliquez sur
pour confirmer. Lorsqu’un autre dossier cible est spécifié, le document est soumis au mécanisme d’héritage des autorisations de l’espace de travail.




































)
















)



Les informations tarifaires associées correspondent au prix unitaire le plus bas disponible auprès de l’ensemble des fournisseurs de composants activés.













Vous pouvez utiliser les colonnes individuelles

).
).
