Konfiguracja i opcje BOM Portal

Created: luty 17, 2025 | Updated: luty 04, 2026

Interfejs BOM Portal udostępnia opcje i funkcje, które pozwalają skonfigurować system tak, aby odpowiadał Twoim konkretnym potrzebom dla bieżącego Managed BOM. Obejmuje to konfigurowanie pozyskiwanych danych dostawców zgodnie z wymaganiami Twojej firmy oraz pracę z listą BOM w sposób dopasowany do Twoich procesów.

Ustawienia BOM

Okno BOM Settings, otwierane z opcji BOM Settings w głównym menu , umożliwia skonfigurowanie, które parametry Dostawców części oraz parametrów komponentów bibliotecznych są włączone dla bieżącego Managed BOM, zmianę sposobu raportowania problemów (Issues), a także określenie wielkości serii produkcyjnej, preferowanego typu opakowania, waluty i globalnego regionu używanych do szacowania kosztów oraz proponowanej daty ukończenia BOM.

Ustawienia BOM pozwalają niezależnie wybrać Currency używaną do wyceny części oraz Country, z którego te wyceny są pozyskiwane. To drugie uwzględnia oferty cenowe specyficzne dla regionu od włączonych dostawców, przy jednoczesnym zachowaniu preferowanej waluty.

Cena docelowa

Cena docelowa dane parametryczne umożliwiają dodanie do każdej pozycji części w dokumencie ActiveBOM document lub w Workspace Managed BOM pożądanej maksymalnej ceny jednostkowej. Funkcja ta wspiera ogólną ocenę ryzyka łańcucha dostaw, zgłaszając Target price missed Issue, jeśli Unit Price dostawcy elementu jest większa niż Target Price.

Zestaw danych Cena docelowa jest dostępny w Managed BOM, jeśli został uwzględniony w źródle BOM, takim jak projekt (z ActiveBOM), z którego został created from, lub plik danych BOM, który was uploaded. Jeśli nie jest dostępny, można ręcznie added manually dodać kolumnę Target Price i remapped przemapować parametry, jednak proces ten jest zautomatyzowany, gdy włączona jest opcja Target Price, jak opisano poniżej.

Gdy w Ustawieniach BOM włączona jest opcja Target Price:

Dostępne jest polecenie Managed BOM Set Target Price to Actual Price i można je zastosować do pojedynczych lub wszystkich wpisów pozycji BOM. Polecenie to przenosi bieżącą Unit Price dostawcy elementu do wpisu Target Price elementu, co z kolei oznacza, że zostanie wygenerowane ostrzeżenie Target price missed, jeśli kolejne rozwiązanie dostawcy będzie miało wyższą cenę.
Jeśli nie jest jeszcze widoczna w Managed BOM, ujawniane są dane kolumny Target Price.
Jeśli Managed BOM nie zawiera danych parametrycznych Target Price, są one automatycznie tworzone jako puste wpisy o poprawnym typie danych (Money), a dane tej kolumny są ujawniane w widoku BOM.

Gdy w Ustawieniach BOM opcja Target Price jest wyłączona, opcje polecenia Set Target Price to Actual Price nie są już dostępne, a kolumna Target Price jest ukryta.

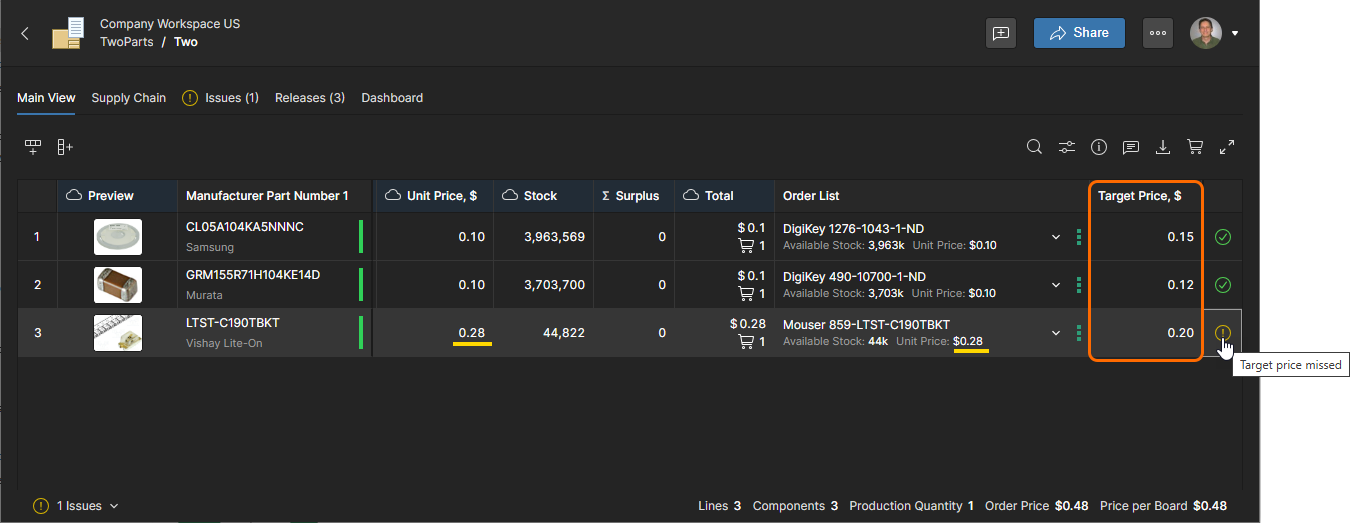

Zwróć uwagę, że Target price missed issue jest domyślnie raportowany jako Warning, ale jak w przypadku wszystkich pozostałych kontroli, jego Reporting Level można zmienić na karcie BOM Checks w oknie BOM Settings.

Lista zamówień

Wybierz kartę Order List w oknie BOM Settings, aby włączyć/wyłączyć Dostawców części, których dostępność jest określana przez ustawienia Part Source na stronie Workspace Admin – Part Providers page. Okno BOM Settings jest również dostępne z łącza Favorite Suppliers w widoku Supply Chain.

Zrewiduj Order List rozwiązania zakupowe w swojej liście części BOM, zmieniając opcje dostawców w oknie BOM Settings.

Włącz/wyłącz źródła danych dostawców, które będą używane do rozwiązań zakupowych na podstawie dopasowania części i ceny – domyślne wybory to te zaznaczone w konfiguracji BOM Portal App. Odznacz opcję Manage Order List, aby wykluczyć wszystkie rozwiązania zakupowe Supply Chain z pozycji linii BOM.

Wybierając dostawców na liście, zwróć uwagę na ich szacowaną zgodność (%) z bieżącymi pozycjami BOM, jak pokazano w kolumnie Estimated BOM Coverage. Zwróć też uwagę, że dostawcy niewłączeni w Altium Parts Provider nie są uwzględniani na tej liście.

Prezentowana kolumna Order List rozwiązań części dostawców będzie automatycznie zmieniać się w odpowiedzi na zaktualizowane preferencje dostawców.

Rozwiązania części wyprowadzone z dostępnych danych dostawców będą uwzględniać Twoją wielkość serii produkcyjnej (Batch Size), ponieważ liczba części do zakupu bezpośrednio wpływa na cenę.

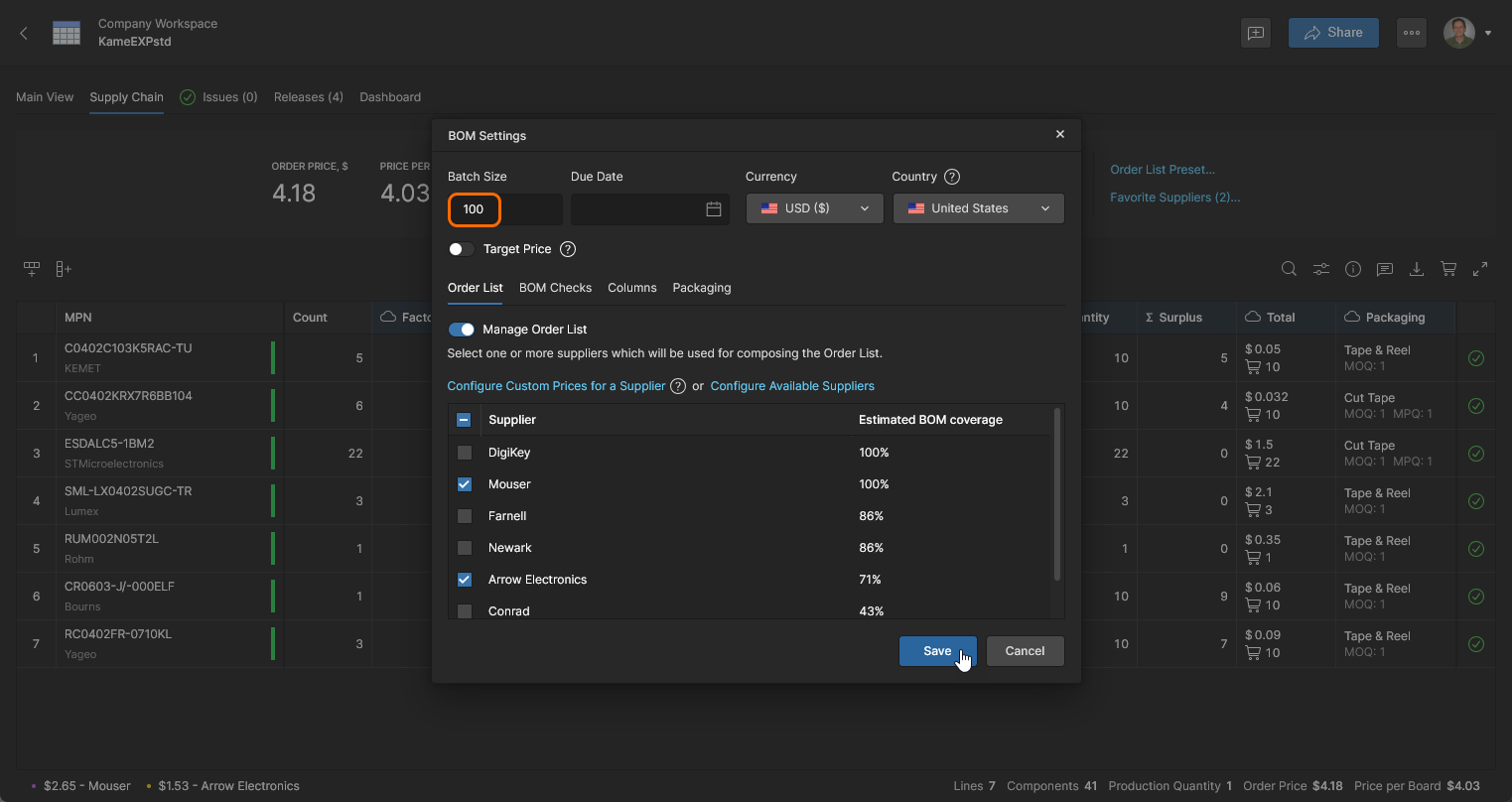

Zmieniona ilość produkcyjna (wielkość partii montażu płytek) spowoduje inny zestaw rozwiązań zakupowych ze względu na wpływ MOQ (Minimum Order Quantities) oraz progów rabatowych (price-break).

Po określeniu większej serii produkcyjnej zaktualizowane Order List rozwiązania dostawców reprezentują znacząco niższy koszt, co jest również odzwierciedlone w głównym podsumowaniu cen widocznym nad listą pozycji BOM (zob. Price per BOM).

Priorytet dostawcy

Okno BOM Settings umożliwia także przypisywanie poziomów Priority do wpisów dostawców, co pozwala je uszeregować i określić preferowanych dostawców części dla wszystkich wpisów BOM. Dostawca o nadanym priorytecie jest używany tylko wtedy, gdy dostępne jest odpowiednie rozwiązanie zakupowe (lub „oferta”). W przeciwnym razie wpis BOM użyje najlepszej oferty od innych włączonych dostawców – zgodnie z zachowaniem domyślnego trybu Auto. Ustawienia priorytetu dostawcy są dostępne na karcie Order List w oknie BOM Settings, do którego można przejść z górnego menu lub w widoku Supply Chain z opcji Favorite Suppliers.

Wpisy linii BOM będą używać najlepszej oferty zakupowej (domyślnie na podstawie najniższego kosztu) dostępnej od dowolnego z włączonych Dostawców części. Wybierz opcję Favorite Suppliers, aby nadawać priorytety dostawcom w oknie BOM Settings.

Określ priorytet włączonego dostawcy z menu rozwijanego Priority danego wpisu. Przy domyślnym ustawieniu Auto dostawca jest używany tylko wtedy, gdy zapewnia najlepszą ofertę zakupową.

Poziom priorytetu dostawcy można ustawić w zakresie od 1 do 4. Więcej niż jeden dostawca może mieć ten sam poziom priorytetu. Kliknij , aby potwierdzić zmianę.

W tym przykładzie dostawca o najwyższym priorytecie został automatycznie zastosowany do wszystkich linii BOM, ponieważ każdy wpis ma od tego dostawcy ważną ofertę, choć niekoniecznie o najniższej cenie.

Możesz wybrać listę rozwijaną Order List wpisu, aby przejrzeć oferty od pozostałych dostawców. Tutaj dostępna jest oferta o niższym koszcie (podświetlona na zielono), ale system uszanował zastosowany priorytet dostawcy.

Możliwość priorytetyzacji dostawców części jest szczególnie przydatna, gdy:

obowiązuje uzgodnienie Custom Pricing (zob. poniżej) z konkretnym, a więc wysoce preferowanym, dostawcą części.
Twoja organizacja wymaga stosowania zatwierdzonych dostawców części wszędzie tam, gdzie to możliwe.
lokalny magazyn części jest udostępniany w BOM Portal jako Custom Parts Provider.

Firmowy zapas części „na stanie” udostępniany priorytetowo dla BOM Portal poprzez włączony Custom Parts Provider, który jest pozyskiwany z firmowej bazy danych lub systemu klasy enterprise (PLM, ERP itp.).

Custom Pricing

Jeśli Twoja firma ma specjalne warunki cenowe na koncie u dostawcy, BOM Portal może to obsłużyć poprzez opcję Configure Custom Prices for a Supplier w oknie BOM Settings (dostęp wymaga uprawnień administratora). Po skonfigurowaniu dane cenowe dostawcy używane w Managed BOM będą odzwierciedlać uzgodnienia cenowe powiązane z kontem dostawcy Twojej firmy.

Wybierz opcję Configure Custom Prices for a Supplier, aby zarejestrować konto u dostawcy w BOM Portal. Zwróć uwagę, że dostawca musi być włączony zarówno w Workspace Altium Parts Provider, jak i w BOM Settings, aby dane dostawcy były dostępne dla Twoich Managed BOMs

Konfiguracja Custom Supplier Configuration jest wykonywana w obszarze Workspace Admin - Part Providers, ponieważ jest częścią istniejącego wpisu Altium Parts Provider. Wybierz dostawcę z menu rozwijanego Supplier i wprowadź dane uwierzytelniające konta (ID, klucz lub hasło – zgodnie z wymaganiami).

Przetestuj połączenie z kontem dostawcy (), a po powodzeniu potwierdź konfigurację (). Niestandardowe ceny dla tego dostawcy będą następnie widoczne w Twoich Managed BOMs, gdy używane są części od tego dostawcy.

Tę opcję można również skonfigurować bezpośrednio we wpisie Altium Parts Provider entry na stronie Workspace Admin – Part Providers. Użyj łącza Configure Available Suppliers, aby uzyskać dostęp do dostawców części (Part Providers) dla tego Workspace i nimi zarządzać.

Zobacz Admin – Part Providers, aby uzyskać więcej informacji.

BOM Checks

Wybierz kartę BOM Checks w oknie BOM Settings, aby wyświetlić i dostosować sposób raportowania Issues dla linii BOM w bieżącym dokumencie. Każdy typ kontroli poprawności BOM można ustawić tak, aby raportował na dowolnym z dostępnych poziomów – włącznie z opcją ignorowania kontroli (No Report). Zaktualizowany poziom raportowania i powiązana z nim ikona będą następnie widoczne w dokumencie BOM, gdy zostanie wykryty odpowiadający problem.

Problemy (Issues) dotyczące pozycji linii Managed BOM są oznaczane w skrajnie prawej kolumnie ikonami odpowiadającymi Warning, Error lub Fatal Error. Najedź kursorem na ikonę, aby zobaczyć znaczenie jej statusu, lub kliknij, aby uzyskać więcej informacji.

Bieżące problemy można selektywnie przeglądać na karcie Issues, aby je potwierdzić lub skorygować. Informacje o tym widoku znajdziesz w BOM Error Detection and Correction.

Raportowany poziom każdego typu problemu można przeglądać i dostosowywać za pomocą opcji BOM Settings, która otwiera okno BOM Settings.

Ustawienia raportowania kontroli BOM są dostępne na karcie BOM Checks. W pokazanym tu przykładzie problemy Duplicate Designator i Out of Date są obecnie raportowane jako Error.

Użyj opcji listy rozwijanej Report Level, aby w razie potrzeby zmienić typ raportowanego problemu. Zwróć uwagę, że wskazane jest ustawienie domyślne, a opcja No Report spowoduje zignorowanie problemu.

Po zatwierdzeniu przyciskiem zaktualizowane poziomy raportowania będą obowiązywać dla wszystkich Managed BOMs. Możesz użyć opcji Reset to Default, aby przywrócić wszystkie kontrole do domyślnych ustawień Report Level.

W tym przykładzie zmienione poziomy raportowania powodują, że problem Duplicate Designator zostaje oznaczony jako Warning, a problem Out of Date jako Fatal Error.

Kolumny biblioteki

Wybierz kartę Columns w oknie BOM Settings, aby dodać dowolne z dostępnych parametrów biblioteki komponentów lub parametrów opartych na danych z chmury do Managed BOM jako kolumny danych. Okno BOM Settings jest również dostępne z łącza Manage Columns w menu Column display preferences ().

Ta lista jest wypełniana wszystkimi dostępnymi parametrami zarówno z Component Library, jak i z pozyskanych danych chmurowych dla tego dokumentu BOM. Umożliwia to dołączenie do BOM wymaganych, konkretnych lub niestandardowych kolumn danych parametrów komponentów. Po włączeniu tych parametrów widoczność powiązanych z nimi kolumn BOM można kontrolować z menu Column display preferences.

Otwórz okno BOM Settings z menu , aby uzyskać dostęp do listy parametrów Columns.

Wybierz kartę Columns i zaznacz parametry komponentów, które chcesz włączyć jako kolumny danych Managed BOM. Do wyboru są parametry pochodzące zarówno z komponentów w obszarze roboczym (Library), jak i z danych online (Cloud) – kliknij strzałkę nagłówka Data Source, aby przełączyć kolejność listy.

Nowo włączone parametry zostaną uwzględnione w Managed BOM jako kolumny danych. W razie potrzeby przenieś kolumnę, przeciągając jej nagłówek w nowe miejsce.

Tak jak w przypadku innych kolumn, widocznością dodanych kolumn zarządzaj z menu Column display preferences (). Pozycje można przeciągać i upuszczać w nowe miejsce, aby zmienić kolejność kolumn, a łącze Manage Columns otwiera bezpośrednio kartę Columns.

Ustawienia wstępne zamówień u dostawców

Related information: Oszczędności przy zamówieniach BOM

Użyj menu Order List Preset BOM w widoku Supply Chain view, aby zmienić kryteria określające, które części dostawców będą używane dla pozycji zakupowych Order List w BOM.

Domyślnie Order List jest wypełniany najniższą dostępną cenowo opcją od włączonych dostawców, ale w granicach ograniczeń wynikających z czynników podaży, takich jak poziomy zapasów i minimalne ilości zamówienia. Ten standardowy układ jest traktowany jako lista zakupowa Single Order, w której pozycje BOM zawierają pojedyncze rozwiązanie od dostawcy, w przeciwieństwie do listy Split Order, gdzie pozycje BOM mogą zawierać wiele rozwiązań od dostawców (patrz poniżej).

Opcje Order List Preset zapewniają kilka sposobów kontrolowania wykorzystania ofert dostawców dla standardowych BOM (Single Order):

Single Order – używana jest oferta dostawcy o najniższej cenie i wystarczającym stanie magazynowym. Dostawcy ustawieni jako high priority są preferowani, gdy to możliwe. Wybierz tę opcję, aby przywrócić oferty dostawców na liście zamówień do stanu domyślnego.

Ustawienie wstępne Single Order jest w praktyce stanem domyślnym, w którym dla pozycji Order List wierszy BOM stosowane jest najtańsze, wykonalne rozwiązanie zakupowe.

W tym ustawieniu wstępnym stosowana jest najlepsza oferta dla wymaganej ilości w wierszu BOM, wyróżniona na zielono.
Single Order with Backorder – używana jest oferta o najniższej cenie niezależnie od stanów magazynowych. Przydatne do uzyskania możliwie najniższego kosztu zamówienia BOM, gdy czas nie jest czynnikiem. Części BOM mogą pozostać w zamówieniu do czasu ich dostępności.

Ustawienie wstępne Single Order with Backorder stosuje najtańsze rozwiązanie zakupowe do pozycji wierszy BOM, ale bez ograniczenia w postaci odpowiednich stanów magazynowych dostawcy.

Wybrana najtańsza oferta ma niewystarczający stan magazynowy, a części są w praktyce w backorder. Oferta „optional” (wyróżniona na zielono) ma znacząco wyższy koszt.

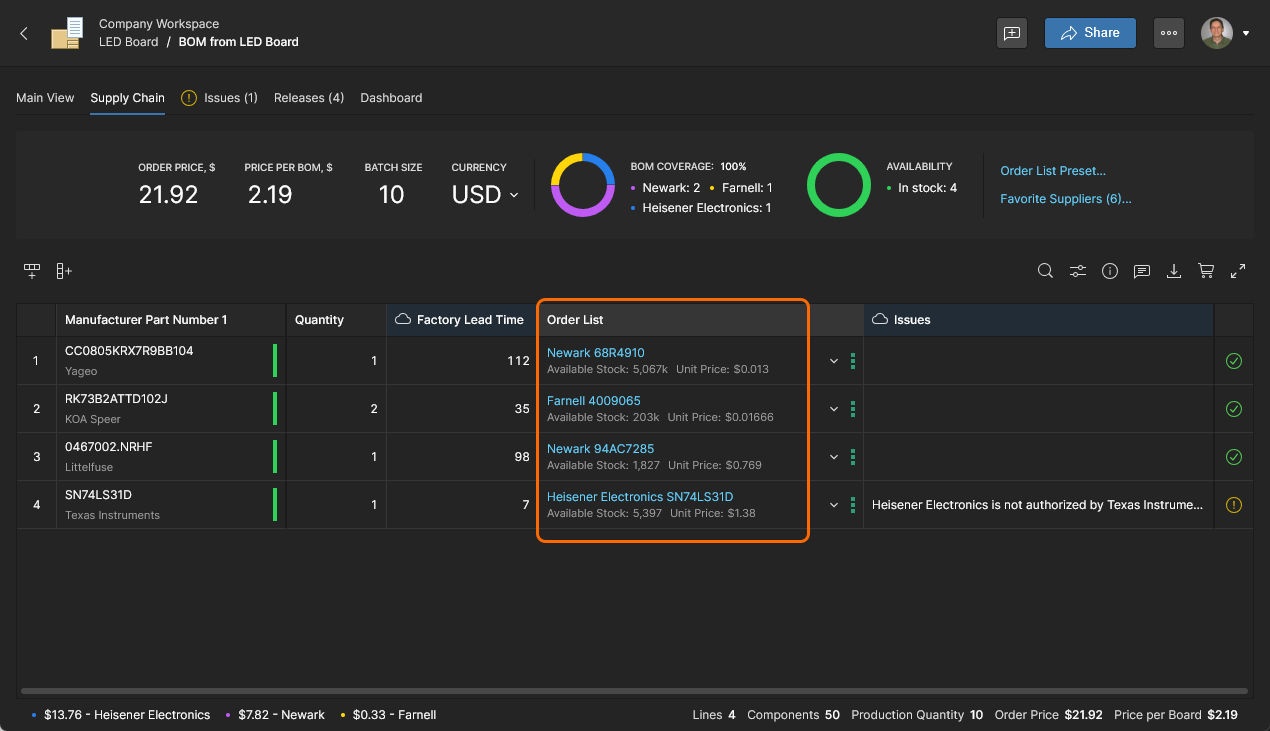

Single Order by Authorized Suppliers – używana jest najtańsza oferta wyłącznie od autoryzowanych dostawców lub dystrybutorów. Autoryzowani dostawcy są definiowani przez Octopart’s Classification scheme.

Ostrzeżenie BOM Check wskazuje, że użyto nieautoryzowanego dostawcy lub dystrybutora. Ostrzeżenie można zignorować lub wyłączyć albo zastosować ustawienie wstępne Single Order by Authorized Suppliers.

Ustawienie wstępne Single Order by Authorized Suppliers będzie używać najlepszych rozwiązań zakupowych wyłącznie od autoryzowanych dostawców.
All by <supplier> - używa najlepszej oferty wyłącznie od wskazanego dostawcy, wszędzie tam, gdzie to możliwe.

Ustawienie wstępne All by <supplier> będzie próbowało używać rozwiązań zakupowych wyłącznie od wskazanego dostawcy, w granicach dostępnych stanów magazynowych.

Choć niekoniecznie jest to najbardziej optymalne rozwiązanie zakupowe (wyróżnione tu na zielono), ustawienie wstępne będzie używać ofert dostawcy wszędzie tam, gdzie to możliwe.
From ActiveBOM - używa najlepszej oferty, preferując dostawców wskazanych w dokumencie BOM projektu. Zwróć uwagę, że ta opcja jest dostępna, gdy BOM został created from a Workspace Project, a projekt zawiera dokument AtiveBOM document.

Ustawienie wstępne From ActiveBOM będzie próbowało używać rozwiązań zakupowych od dostawców wskazanych w BOM projektu źródłowego.

Dostawców użytych w projekcie źródłowym można sprawdzić w widoku BOM w Web Viewer’s BOM view. Te wybory są statyczne i mogą już nie być optymalne.

Zastosowanie ustawienia wstępnego Single Order przywróci rozwiązania zakupowe BOM do używania najlepszych możliwych ofert.

Zamówienia dzielone to rozszerzony model zakupów, w którym w pozycji Order List wiersza BOM używa się więcej niż jednej oferty dostawcy, aby uzyskać tańsze rozwiązanie zakupowe lub zrealizować wymaganą ilość zamówienia przy ograniczonych stanach magazynowych dostawcy.

Zobacz BOM Order Savings, aby uzyskać więcej informacji o zamówieniach dzielonych i innych opcjach redukcji kosztów.

Opcje Order List Preset zapewniają wybór sposobu stosowania możliwych Split Orders:

Split Order – do wiersza BOM Order List stosuje się więcej niż jedną ofertę dostawcy, jeśli daje to korzyść kosztową lub pozwala skompletować zapas.

Wybrany dostawca ma niewystarczający stan magazynowy, aby zrealizować ilość zamówienia BOM. Potencjalnie można to rozwiązać, dzieląc zamówienie między wielu dostawców przy użyciu ustawienia wstępnego Split Order.

Ustawienie wstępne Split Order przypisuje wielu dostawców do pozycji BOM Order List, gdy – jak w tym przypadku – istnieje korzyść w postaci skompletowania zapasu.
Split Order without Priority – do wiersza BOM Order List (czyli Split Order) stosuje się więcej niż jedną ofertę dostawcy, jeśli daje to korzyść kosztową lub pozwala skompletować zapas, ale bez uwzględniania ustawień Supplier Priority – bieżące preferencje dostawców są pomijane.

Tutaj zastosowano ustawienie wstępne Split Order, aby uzupełnić niedobór stanów części dostępnych w wewnętrznym magazynie firmy. Dostawca o wysokim priorytecie domyka wymaganą ilość zamówienia (w tym przypadku Farnell).

Zastosowanie ustawienia wstępnego Split Order without Priority przypisze najbardziej optymalnego dostawcę do uzupełnienia ilości zamówienia bez względu na ustawienia priorytetu dostawców (w tym przypadku Newark). Zwróć uwagę, że brak priorytetu umożliwia również generowanie innych korzystnych zamówień dzielonych.

Opakowanie

Wybierz kartę Packaging w oknie BOM Settings, aby określić preferowane i dopuszczalne typy opakowań komponentów używane w zautomatyzowanym Order List w BOM Portal. Ustawienia wpłyną na generowane dla listy rozwiązania dostawców i można je dostosować do firmowych wymagań dotyczących opakowań komponentów, takich jak procesy produkcyjne i preferencje magazynowania.

Gdy włączona jest opcja priorytetu typu opakowania, okno jest wypełniane listą Configure Packaging Priority wszystkich dostępnych typów. Pozycje listy można wyłączać/włączać oraz ręcznie zmieniać ich kolejność, aby określić malejący priorytet.

Zautomatyzowane wybory opakowań części w Order List, widoczne w kolumnie Packaging, można zmieniać na karcie Packaging w oknie BOM Settings.

Włącz opcję typu opakowania, aby ustawić priorytet automatycznego wyboru opakowania zgodnie z kolejnością pokazaną na liście Configure Packaging Priority.

Wybory typu Order List w zestawieniu BOM, widoczne w kolumnie Packaging, są modyfikowane tak, aby były zgodne ze zaktualizowanym priorytetem typu opakowania – w tym przykładzie najwyższy to Tape & Reel.

Listę Configure Packaging Priority można zmienić na nową kolejność sortowania, używając ikon strzałek do przesunięcia wybranego typu na nowe miejsce na liście.

Po zapisaniu ustawień okna () przestawiona lista typów opakowań zmieni priorytet automatycznego wyboru typu tak, aby był zgodny z listą Configure Packaging Priority.

Lista w kolumnie Packaging odzwierciedla zaktualizowane wybory Order List, których celem jest – w miarę możliwości – spełnienie bieżącego priorytetu typu opakowania (w tym przypadku Cut Tape).

Pozycje typu opakowania na liście ustawień Configure Packaging Priority można odznaczyć, aby usunąć je z priorytetów.

Usunięte wybory opakowań nie będą używane przez proces Order List, chyba że nie da się znaleźć rozwiązania zakupowego z włączonym typem opakowania – jak ma to miejsce dla dwóch części w tym przykładzie.

Logika automatycznego doboru rozwiązania zakupowego w BOM Portal zawsze będzie próbowała znaleźć optymalne rozwiązanie zakupu części na podstawie szeregu czynników, w tym zgodności, cyklu życia, poziomów zapasów, cen itd. Włączenie preferencji opakowań dodaje do tego procesu kolejny czynnik.

Funkcje widoku listy

Dostępne są dodatkowe opcje pracy z zestawieniem BOM i zawartymi w nim pozycjami:

Search: Zlokalizuj i podświetl tekst danych BOM pasujący do wprowadzonego ciągu wyszukiwania (bez rozróżniania wielkości liter).

Column Preferences: Włącz/wyłącz wyświetlanie kolumn parametrów. Przeciągaj i upuszczaj pozycje, aby zmienić kolejność wyświetlanych kolumn – pamiętaj, że przypiętej kolumny nie można przesunąć w kolejności. Dostępne są także dodatkowe opcje przełączania All Columns (z wyjątkiem przypiętych) oraz wyłączania/włączania kolumn Compliance części (RoHS, REACH itp.). Łącze Manage Columns w menu otwiera kartę Columns w oknie BOM Settings, gdzie można zarządzać dostępnością kolumn parametrów BOM.

Kolumny można również zmieniać kolejnością, przeciągając i upuszczając nagłówek kolumny w nowe miejsce.

Information (Info) pane: Wyświetl pełne szczegóły aktualnie wybranego BOM lub elementu advanced search w oparciu o trzy widoki w kartach.
- Library data karta – dostępna, gdy część jest powiązana z komponentem Workspace Library component. Pokazuje informacje o komponencie, takie jak referencja ID biblioteki (kliknij, aby przejść do wpisu komponentu w bibliotece), parametry, Part Choices oraz informacje Where Used (kliknij wpis, aby otworzyć ten projekt/BOM).
- Part data karta – zawiera podsumowanie informacji o części i stanów/cen, jej parametry oraz możliwe do pobrania noty katalogowe (References).
- Alternates karta – lista wszystkich dostępnych alternatyw części dla wybranej pozycji BOM, z oceną poziomu pewności. Kafelki danych na karcie są pogrupowane jako:
  - • Manually Added alternatywy – istniejące alternatywy dodane konkretnie za pomocą opcji Add Alternate lub pochodzące z zaimportowanego BOM (oznaczone w panelu tagami Alternate; ). Część alternatywną można też dodać do bieżącej pozycji BOM, wybierając Add as Alternate z dostępnego wpisu w zestawieniu karty Alternates w panelu – dostępne wpisy to te z grup Part Choices for Primary i Suggested Alternates for Primary.
  - • Part Choices for Primary – dostępne, gdy z pozycją BOM powiązany jest komponent biblioteczny (wraz z jego listą Part Choices list). Wybór Part Choice zastosowany do pozycji BOM (jako wpisy Manufacturer i Manufacturer Part Number) jest oznaczony w panelu tagiem Primary ().
  - • Suggested Alternates for Primary – lista części alternatywnych dostarczana przez zasoby danych części w Workspace (IHS Markit, SiliconExpert itd.).
  Karta Alternates udostępnia dodatkowe opcje zarządzania wpisami części alternatywnych w Managed BOM, takie jak usunięcie zastosowanego wpisu alternatywy () z aktualnie wybranej pozycji BOM oraz promowanie zastosowanego wpisu alternatywy do roli części podstawowej BOM () – poprzednia część podstawowa zostaje zdegradowana do wpisu alternatywnego. Ponadto część alternatywną z listy Suggested Alternates for Primary można dodać jako jeden z Part Choices komponentu podstawowego, używając opcji Add to Part Choices w jej wpisie.

Panel Info zapewnia pełne szczegóły elementu komponentu wybranego na liście BOM lub w wynikach wyszukiwania parametrycznego.

Zwróć uwagę, że informacje o stanie magazynowym pokazane w panelu Info są sumą poziomów zapasów dostępnych u włączonych dostawców Workspace, zgodnie z definicją w źródle Altium Part Provider, do którego uzyskuje się dostęp przez stronę Admin – Part Providers. Prezentowane informacje o cenach Part Choice to najniższa dostępna cena (do progu cenowego 10000 szt.).

Informacje te pochodzą wyłącznie od tych włączonych dostawców, którzy oferują rozwiązanie zakupowe dla danej części – analogicznie jak w przypadku component Part Choices.

Panel Info oferuje także tryb porównania parametrycznego, uruchamiany po zaznaczeniu dwóch pozycji wyników wyszukiwania – użyj Crtl+Click, aby wybrać dodatkową pozycję. Różnice parametrów między częściami są podświetlane na czerwono, a wspólne dane oraz odpowiednie informacje referencyjne (np. noty katalogowe) są wyświetlane poniżej.

Wybierz dwie pozycje wyników wyszukiwania komponentów, aby zobaczyć ich różnice parametryczne w panelu Info.

Comments: Podobnie jak inne przeglądarki danych Workspace, interfejs BOM Portal obsługuje document Commenting. Notatki komentarzy BOM są dodawane do pozycji wierszy z panelu Comments and Tasks, mogą być powiązane ze wzmiankowanym użytkownikiem i przypisane użytkownikowi jako Task. Otwórz panel Comments and Tasks i postępuj zgodnie z podpowiedziami, aby umieścić komentarz.

Otwórz lub zamknij panel Comments and Tasks za pomocą ikony .

Wybierz przycisk Place a Comment, aby dodać notatkę komentarza do wiersza BOM.

Użyj powstałego kursora umieszczania (), aby wskazać wiersz BOM do skomentowania.

Wprowadź treść komentarza w oknie Commenting wraz z opcjonalną wzmianką o użytkowniku. Wpisz znak @, aby uzyskać dostęp do listy członków i grup Workspace do wyboru jako odniesienia wzmianek.

Zaznacz opcję Assign a task, aby utworzyć Task (zlecenie) dla wzmiankowanego użytkownika lub innego użytkownika wybranego z powiązanej listy rozwijanej.

Kliknij przycisk Post, aby potwierdzić umieszczenie komentarza oraz – jeśli przypisano – utworzenie powiązanego Task.

Wpis komentarza zostaje dodany do panelu Comments and Tasks. Okno Commenting, które można otworzyć w dowolnym momencie, umożliwia użytkownikom dodawanie kolejnych komentarzy, wzmianek i przypisań lub zmianę statusu Task.

Wiersze BOM z dodanymi komentarzami są oznaczone ikoną na początku wiersza. Możesz wybrać odwołanie Task komentarza, aby przejść (cross-probe) do tego wpisu w widoku Workspace Tasks view.

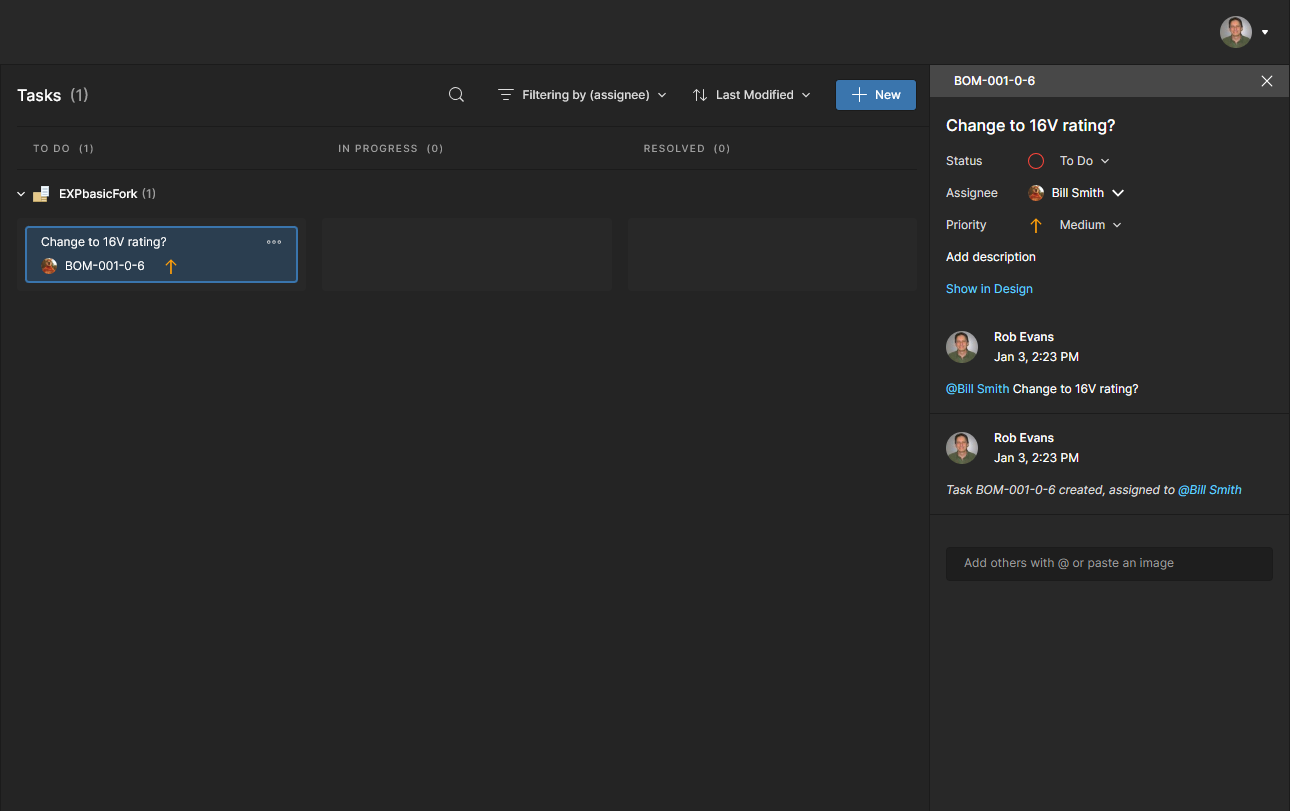

Interfejs widoku Tasks udostępnia szczegóły bieżącego Task i pozwala zmieniać jego Status, zmieniać Priority, przypisywać go innemu użytkownikowi oraz dodawać kolejne komentarze lub odwołania.

Jeśli dla Twojego Workspace skonfigurowano Jira Integration, wówczas okno Commenting będzie zawierało menu rozwijane umożliwiające wybór trybu Jira (zamiast Comment). Pozwala to utworzyć lub powiązać zgłoszenie w projekcie Jira w powiązanej usłudze Atlassian Jira^®.

Zobacz Working with Jira Tasks, aby uzyskać więcej informacji.

Zobacz Web Viewer Commenting, aby uzyskać więcej informacji o pracy z komentarzami.

Zobacz Working With Tasks, aby uzyskać więcej informacji o Task powiązanych z komentarzami.

Download: Zapisz kompletne zestawienie BOM z BOM Template lub bez niego, albo zapisz podzbiór zestawienia na podstawie konkretnego dostawcy w Twojej liście zakupowej Order List. Pliki są zapisywane w domyślnej lokalizacji przeglądarki w formacie CSV (*.csv), a gdy wybrano Template – w formacie Excel (*.xlsx).

Są to robocze zestawienia BOM, natomiast BOM może zostać formalnie wydany jako nowa rewizja poprzez funkcję Releases feature w BOM Portal, a następnie pobrany stamtąd.

Octocart: Otwiera panel Buy with Octocart, który stosuje bieżącą Order List BOM do wygenerowania wirtualnych koszyków zakupowych dla poszczególnych dostawców części. Wpisy zakupowe dostawców wykorzystują zasoby danych komponentów Octopart’s, aby automatycznie załadować internetowy koszyk zakupowy dostawcy po wybraniu przycisku (lub ). Zwróć uwagę, że dane w kolumnie Total BOM podsumowują zamówienie części pod kątem całkowitego kosztu i ilości zamówienia (Order Quantity), przy czym ta druga jest sumą wymaganego Quantity oraz ewentualnego Surplus.

Funkcja zarządzania przekierowaniami w Twojej przeglądarce może uniemożliwiać automatyczne otwieranie koszyków na stronach dostawców. Można to rozwiązać, dodając swój Workspace Altium 365 jako wyjątek w regułach przeglądarki. Na przykład w przeglądarce Chrome przejdź do chrome://settings/content/popups i dodaj adres URL swojego Workspace jako wpis Allowed to send pop-ups and redirects.
Funkcja Workspace Octocart obecnie obsługuje portale dostawców Mouser, Newark, DigiKey oraz Onlinecomponents.
Źródła danych dostawców są włączane we wpisie Altium Parts Provider w sekcji Workspace Part Providers (dostępne tylko dla administratorów).

Full Screen: Wyświetl interfejs UI, korzystając z trybu pełnoekranowego przeglądarki.

BOM Data Order and Filtering

Możesz zmieniać kolejność pozycji BOM według konkretnej kolumny parametru, używając opcji rosnąco/malejąco w nagłówku, a także stosować filtrowanie danych kolumn, aby ograniczyć pozycje do wskazanych wartości:

Uporządkuj pozycje BOM według określonego zestawu danych, przełączając opcję strzałki w nagłówku danej kolumny. Kliknij ikonę w nagłówku kolumny, aby posortować listę BOM rosnąco według tego zestawu danych, kliknij ponownie, aby uzyskać sortowanie malejące, a następnie kliknij jeszcze raz, aby usunąć sortowanie BOM zdefiniowane przez dane tej kolumny — jest to sygnalizowane powrotem ikony do domyślnego szarego koloru.

Dodatkowe opcje sortowania są dostępne dla złożonych kolumn danych, takich jak Order List, gdzie listę BOM można ustawić tak, aby sortowała według parametrów ceny pozycji (Unit Price) lub poziomu zapasów (Stock), a kolejność ustawić jako rosnącą lub malejącą. Możesz użyć pojedynczych kolumn Unit Price i Stock, aby przywrócić kolejność sortowania, przełączając ich ikonę do stanu domyślnego (niebieska nieaktywna).

Użyj opcji filtra kolumny (), aby ograniczyć widoczne pozycje BOM do tych, które pasują do zaznaczonych elementów w menu rozwijanym lub do zakresu liczbowego. Jest to szczególnie przydatne do wyodrębniania pozycji BOM zawierających części o problematycznym cyklu życia producenta (np. Not for New Designs lub Obsolete) albo o niewystarczającej zgodności RoHS/REACH (np. No lub puste wartości). Zwróć uwagę, że opcja All przełącza wszystkie pola wyboru włącz/wyłącz.

Wiele kolumn zawierających dane złożone, takich jak Manufacturer Part Number, Order List i Total, pozwala wybrać ich podparametry do zastosowania filtra. Na przykład Manufacturer Part Number udostępnia podfiltry Part Number, Manufacturer i Lifecycle, które są zawarte w komórkach danych tej kolumny.

List Structure Features

Sama siatka pozycji BOM może być modyfikowana za pomocą dodatkowych opcji dostępnych w lewym górnym rogu listy:

Add Row: Dodaj kolejny wiersz pozycji na końcu listy BOM, co pozwala ręcznie dodać nowy wpis elementu BOM. Wprowadź (lub wyszukaj i wybierz) nowe oznaczenie elementu w komórce Manufacturer Part Number, a następnie uzupełnij komórki Count i Designator, aby zakończyć proces. Podczas aktualizacji wartości komórki naciśnij Enter, aby potwierdzić zmianę.
Add Column: Dodaj kolumnę danych parametru do istniejącej listy BOM, co pozwala dołączyć do każdej pozycji z góry określone typy danych (). Użyj opcji Column Preferences, aby zmienić jej pozycję w kolejności.
Delete Row: Całkowicie usuń aktualnie zaznaczony wiersz pozycji.
Delete Column: Całkowicie usuń kolumnę. Usuwanie kolumny jest dostępne po zaznaczeniu jej nagłówka i tylko dla zestawu danych, który nie jest mapowany jako parametr BOM — na przykład dla kolumny dodanej ręcznie.
Hide Column: Usuń kolumnę parametru z wyświetlanej listy BOM — dostępne po zaznaczeniu nagłówka kolumny. Odpowiada wyłączeniu wpisu kolumny w menu Column Preferences.
Rename Column: Zmień Title kolumny w oknie Update Column — dostępne po zaznaczeniu nagłówka kolumny.
Update to Latest Revision: Odśwież wpis danych BOM, aby zaktualizować odwołanie do części komponentu Workspace oznaczone jako Out of Date. Możesz zaktualizować wszystkie komponenty BOM oznaczone jako Out of Date poleceniem Update Component Revisions command.
Unlink From Component: Rozłącz powiązanie między częścią producenta w zaznaczonej pozycji BOM a komponentem Workspace, który ma pasujący wpis Part Choice — dostępne, gdy zostało ustanowione BOM to Workspace library link.
Add Alternate: Dodaje pusty wiersz pozycji poniżej aktualnie zaznaczonego wiersza. Wprowadź odpowiedni Manufacturer Part Number lub wybierz z opcji rozwijanych, aby uzupełnić alternatywny wpis elementu komponentu. Zwróć uwagę, że alternatywę można też dodać ręcznie, wybierając wpis części w widoku karty Alternates w panelu Info pane’s Alternates tab, albo dodać alternatywy do wszystkich części BOM automatycznie, używając funkcji Autofill Alternates.
Create Library Component: Tworzy wpis komponentu na podstawie parametrów aktualnie zaznaczonej linii pozycji BOM. Po potwierdzeniu procesu w oknie Create Library Component tworzony jest nowy Workspace library component i jednocześnie zostaje on powiązany z bieżącym wpisem linii BOM. Dostępne, gdy komponent BOM spełnia wymagania, ale nie jest jeszcze linked to a Workspace component.

Wiele z powyższych opcji jest również dostępnych w menu kontekstowym po kliknięciu prawym przyciskiem myszy, które zawiera następujące dodatkowe opcje:

Copy i Paste: Standardowe operacje kopiuj/wklej działające na aktualnie zaznaczonym tekście/obszarze (w tym na danych kolumny, gdy zaznaczony jest jej nagłówek).
Add to Part Choices: Dla zaznaczonej alternatywnej linii BOM dodaj ten komponent jako wpis Part Choice dla powiązanego Primary component — który musi być częścią z biblioteki Workspace. Jest to równoważne opcji Add to Part Choices option w panelu Info.
Disable/Enable Checks for This Row (kliknięcie prawym przyciskiem lub click on ikonę Issue): Zapobiegaj uwzględnianiu danych części komponentu z tego wiersza w procesie sprawdzania kondycji BOM, raportowanym przez widok Issue view i powiązane ikony (na przykład: ). Część wykluczona ze sprawdzeń będzie prezentować ikonę ignorowania () i nie będzie uwzględniana na liście Issues, niezależnie od potencjalnych problemów.
Set Target Price to Actual Price: Wymuś, aby wpis parametru Target Price w wierszu pozycji BOM przyjął Unit Price bieżącego rozwiązania dostawcy, zgodnie z definicją we wpisie Order List. Tę zmianę można wywołać dla all wpisów pozycji BOM poleceniem Set Price to Actual Price dostępnym w górnym menu . Zwróć uwagę, że oba polecenia są dostępne tylko wtedy, gdy opcja Target Price jest włączona w BOM Settings.
Show/Hide Info: Przełącz widok panelu Information dla danych dotyczących aktualnie zaznaczonego wiersza (pozycji). Odpowiada przełączaniu panelu główną ikoną , jak detailed above.
Pin/Unpin Column: Przełącz przypinanie kolumny w widoku listy — dostępne po zaznaczeniu nagłówka kolumny. Przypięta kolumna jest przenoszona w lewo i pozostaje tam podczas poziomego przewijania widoku.

Autofill Alternates

BOM Portal uwzględnia koncepcję alternatywnych opcji części (Alternates) powiązanych z konkretnym wpisem linii BOM. Części alternatywne mogły zostać uwzględnione w uploaded BOM file lub mogą zostać dodane do wpisu BOM za pomocą funkcji Add Alternate albo Add as Alternate. W zakresie opcji części BOM Portal oferuje także Part Choices komponentów bibliotecznych oraz Suggested Alternates (pobrane z podłączonych źródeł danych), które można wybierać poprzez funkcje part search w BOM (). Zwróć uwagę, że Part Choices są dostępne, gdy wpis BOM jest linked to a Workspace component.

Wszystkie te alternatywy części komponentów są zebrane do podglądu na karcie Alternates w panelu Info pane jako sekcje Manually Added, Part Choice List for Primary (jeśli dostępne) oraz Suggested Alternates for Primary. Aby automatycznie uzupełnić dokument BOM o części alternatywne pochodzące z tych zasobów, wybierz opcję Autofill Alternates z głównego menu rozwijanego , a następnie w oknie Autofill Alternates wprowadź liczbę alternatyw, które chcesz dodać do każdego wpisu BOM, oraz określ, czy dodawanie ma być ograniczone wyłącznie do Part Choices.

BOM Portal umożliwia dodanie części alternatywnych do wszystkich pozycji w jednym, zautomatyzowanym kroku za pomocą opcji Autofill Alternates. W tym przykładzie pozycja BOM 3 ma już wpis alternatywnego komponentu (Alternate), który mógł zostać dodany ręcznie lub dołączony w przesłanym pliku BOM.

Otwórz okno Autofill Alternates z menu głównego () i określ liczbę części alternatywnych, które mają zostać dodane do każdej pozycji (linii) BOM. Zwróć uwagę, że dostępność części Alternate dla danej pozycji BOM można sprawdzić w panelu Info pane.

Jeśli opcja Add alternates from data providers jest odznaczona, proces automatycznego uzupełniania wyświetli ostrzeżenie w oknie pop-up (patrz poniżej), jeśli w BOM brakuje wystarczającej liczby wpisów Part Choice – pamiętaj, że Part Choices są dostępne dla pozycji BOM powiązanych z komponentami bibliotecznymi. W tym przykładzie wybrano opcję dostawców danych.

Linie części alternatywnych są dodawane do każdej pozycji BOM w zależności od ich dostępności, co widać w panelu Info. Dla tej części BOM panel Info pokazuje tylko Suggested Alternatives for Primary, ponieważ część nie jest powiązana z komponentem bibliotecznym.

Priorytet uwzględniania części Alternate to najpierw Part Choices, a następnie Suggested Alternates, jak pokazano w tej linii BOM. Pierwszy Part Choice jest „podstawowym” numerem części dla wpisu BOM, więc dwie żądane pozycje alternatywne są pobierane z pozostałego Part Choice oraz z Suggested Alternate.

Wszelkie istniejące już wpisy części Alternate, takie jak alternatywy dodane ręcznie, są wliczane do liczby żądanych dodatków – nie są nadpisywane. Podobnie, jeśli proces Autofill Alternates zostanie powtórzony, np. z większą liczbą żądanych dodatków, istniejące wpisy pozostaną częścią łącznej liczby żądanych dodatków.

Gdy wybierzesz wypełnianie wpisów Alternate wyłącznie na podstawie Part Choices, a opcja Add alternates from data providers pozostaje odznaczona, BOM Portal spróbuje dodać żądaną liczbę wpisów z dostępnych Part Choices. Jeśli dla danej części w linii BOM nie ma wystarczającej liczby Part Choices, zostanie wyświetlone okno ostrzeżenia. Zwróć uwagę, że ponieważ jeden z wpisów Part Choice komponentu jest zwykle używany jako „podstawowy” Manufacturer Part Number (MPN), pozostaje o jeden mniej dostępny do dodawania części alternatywnych.

Domyślny stan okna Autofill Alternates polega na automatycznym wypełnianiu wpisów BOM Alternate z dostępnych Part Choices. Pozostaw opcję Add alternates from data providers odznaczoną (wyłączoną), aby zastosować to podejście.

Jeśli część w linii BOM ma mniej Part Choices niż żądana liczba, BOM Portal doda te dostępne i wyświetli szczegółowe okno ostrzeżenia. W tym przykładzie dwie z czterech części w liniach BOM mają niewystarczającą liczbę Part Choices.

Chociaż w panelu Info pokazane są tutaj dwa Part Choices, tylko jeden jest dostępny jako część alternatywna, ponieważ drugi Part Choice dotyczy „podstawowej” części producenta dla tej linii BOM (MPN).

Ta część w linii BOM może dostarczyć dwa żądane wpisy Alternate, ponieważ łącznie dostępne są cztery wpisy Parts Choice jako poprawne alternatywy.

Autofill Extra Quantity

Funkcja Autofill Extra Quantity w BOM Portal zapewnia wygodny, zautomatyzowany sposób optymalizacji liczby kupowanych komponentów w oparciu o uwarunkowania produkcyjne, takie jak straty przy przezbrajaniu maszyn SMT, typowe ubytki montażowe oraz wymagania dotyczące dodatkowego zapasu części.

Dodatkowe ilości w BOM są automatycznie obliczane jako procent wymaganej ilości produkcyjnej lub jako określony przyrost liczbowy. Dodatkowe ilości można stosować do elementów pasywnych (rezystory, kondensatory itp.) według typu obudowy/pakietu lub do innych, konkretnych kategorii części na podstawie ich Component Type. Zwróć uwagę, że łączna ilość dla linii BOM (Total Qty) jest równa liczbie części BOM (Quantity) pomnożonej przez wielkość produkcji BOM (Batch Size), plus wszelkie dodatkowe ilości części (Extra Qty).

Wybierz opcję Autofill Extra Quantity z górnego menu , aby skonfigurować automatyczne stosowanie dodatkowych ilości części dla elementów pasywnych lub innych typów komponentów. Zwróć uwagę, że w tym przykładzie włączone są kolumny BOM Extra Qty i Total Qty, a seria produkcyjna BOM (Batch Size) została ustawiona na 10 sztuk. Wybierz opcję Add the first one, aby rozpocząć konfigurację.

Aby dodać dodatkowe elementy pasywne, wybierz konkretny typ obudowy komponentu z opcji menu rozwijanego Case/Package (), a następnie wprowadź żądany przyrost (Extra Qty) jako liczbę sztuk lub jako procent całkowitej ilości (Units). Użyj ikony , aby dodać kolejne reguły.

Można dodać wiele reguł dodatkowej ilości, wybierając kolejne typy obudów z menu Case/Package i określając przyrost liczbowy (pcs) lub procentowy (%). Wybierz opcję Add the first one w sekcji Others, aby skonfigurować dodatkowe części dla innych Component Types.

Aby dodać dodatkowe części dla typów komponentów innych niż te sklasyfikowane jako Passive Parts, wybierz ogólny typ komponentu z menu rozwijanego Component Types (), a następnie wprowadź żądany przyrost (Extra Qty) jako liczbę sztuk lub jako procent całkowitej ilości (Units).

Preserve existing values in BOM if they are higher – Ta opcja dotyczy sposobu obsługi istniejących już dodatkowych ilości, np. dodanych ręcznie lub pochodzących z poprzedniego procesu Autofill. Po włączeniu opcja ta pozwoli wyłącznie na zwiększenie wpisu Extra Qty.
Save as default – Zaznacz tę opcję, aby zachować bieżące ustawienia na przyszłe sesje. Można to powtarzać w kolejnych sesjach, aby zapisać inny zestaw wartości domyślnych.

Dodatkowe ilości części są dodawane do kolumny BOM Extra Qty na podstawie stylu obudowy elementu pasywnego lub określonego Component Type. W tym przykładzie 20% jest dodawane do części w obudowie 0402 (linie 1, 2, 7), 5 sztuk do części w obudowie 0603 (linia 6) oraz 10 sztuk do typu komponentu Optoelectronics (linia 4). Dodatkowe ilości obliczane procentowo są zaokrąglane w górę do najbliższej liczby całkowitej.

Zwróć uwagę, że łączna ilość dla linii BOM (Total Qty) jest równa liczbie części BOM (tutaj PartCount) pomnożonej przez serię produkcyjną BOM (Batch Size), plus wszelkie dodatkowe ilości części (Extra Qty). Proces Autofill zwiększa łączną ilość części BOM o określony procent lub liczbę sztuk. W pokazanym przykładzie wartość Total Qty dla linii 2 zostaje zwiększona o 20% z 60 do 72, co daje wartość Extra Qty równą 12.

Edit, Move and Clone

BOM Portal umożliwia zarządzanie samym dokumentem BOM za pomocą opcji Edit, Move i Clone dostępnych w górnym menu .

Edit – uzyskaj dostęp do Name i Description bieżącego dokumentu BOM oraz edytuj je. Kliknij , aby zaakceptować zmiany.

Podczas edycji dokumentu projektu BOM ze strony Workspace Projects page możesz dodać/edytować parametry projektu oraz powiązanie Project-to-BOM. To drugie jest automatycznie definiowane dla dokumentów BOM utworzonych z projektu i określa źródłowe dane BOM na potrzeby dostępu i synchronizacji projektu.

Zobacz editing a BOM Project lInk, aby uzyskać więcej informacji.

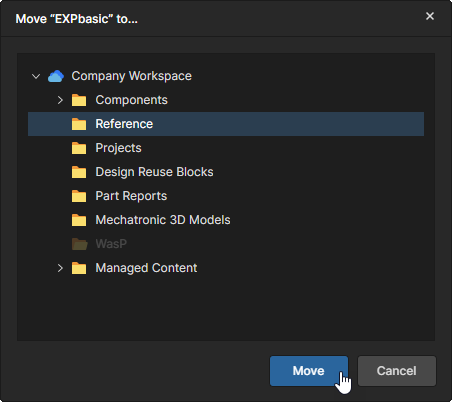

Move – przenieś dokument projektu BOM do innego folderu nadrzędnego w Workspace. Wybierz folder docelowy (bieżący folder jest wyszarzony), a następnie przycisk , aby potwierdzić. Zwróć uwagę, że przeniesiony dokument BOM podlega schematowi dziedziczenia uprawnień w Workspace. Zobacz Moving a Project, aby uzyskać więcej informacji.
Clone – utwórz kopię bieżącego dokumentu BOM. Zaakceptuj lub edytuj Name sklonowanego dokumentu i opcjonalnie dodaj Description oraz wskaż inny folder nadrzędny (z opcji Change w ustawieniach Advanced) – kliknij , aby potwierdzić. Gdy zostanie wskazany inny folder docelowy, dokument będzie podlegał schematowi dziedziczenia uprawnień w Workspace.
