Обнаружение и исправление ошибок в BOM

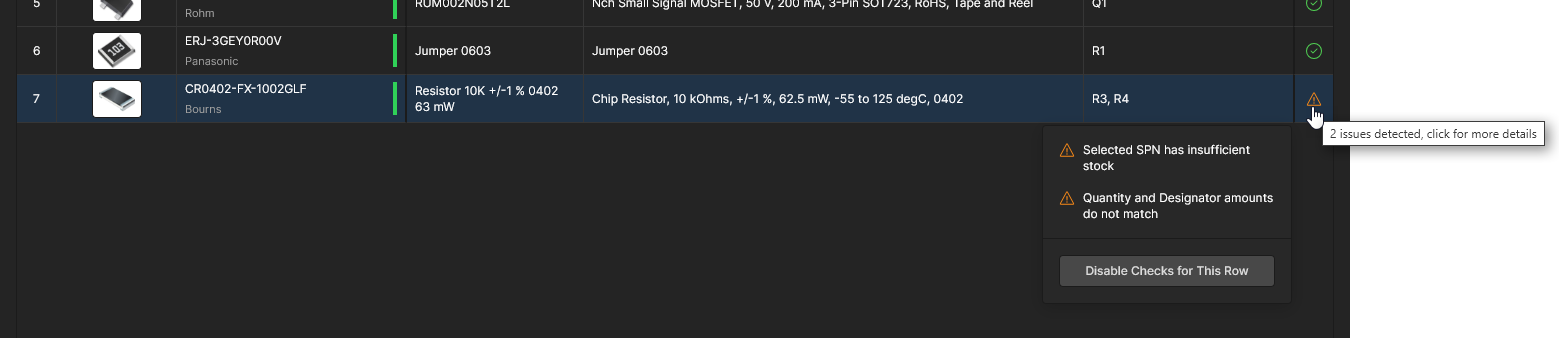

Любые проблемы со строкой позиции обозначаются соответствующим значком статуса справа.

Переключитесь в представление Issues, чтобы получить доступ к отдельному списку проблемных строк, выделенных цветом, которые необходимо исправить.

Вы можете отфильтровать список проблем по конкретному типу Ошибки/Предупреждения, выбрав тип проблемы в верхнем списке. Можно включить несколько типов.

Исправьте нерешённую проблему. В этом примере — отредактируйте позиционное обозначение, вызвавшее дублирование. Нажмите Enter, чтобы подтвердить изменение.

Запись об ошибке автоматически удаляется из списка Issues, поскольку проблема устранена.

Используйте параметр Reset Filters, чтобы вернуться к оставшемуся списку текущих проблем записей BOM.

Запись Unknown Part Number error в строке позиции BOM, выделенная красным, может быть неполной или неприменимой.

Дважды щёлкните по полю Part Number, чтобы открыть варианты замены. Обратите внимание: всплывающая подсказка указала на неполный номер детали.

Выберите номер детали для замены, выбрав соответствующую запись из списка Suggestions.

Теперь устранённая ошибка удаляется из представления Issues.

В данном случае обнаружена проблема: компонент не соответствует требованиям REACH. Это необходимо устранить, выбрав другой компонент, соответствующий требуемым стандартам.

Дважды щёлкните по полю Part Number компонента, чтобы открыть список вариаций номера детали (Suggestions) для выбора замены. В этом примере текущая деталь связана с библиотечным компонентом, поэтому доступны её Part Choices для выбора. См. ниже сведения о выборе Part Choice selection information.

Если Part Choices недоступны, откройте параметр Advanced Parametric Search, чтобы найти подходящую замену детали производителя, которая также будет удовлетворять требованиям по соответствию.

Используйте Parametric Search, чтобы найти другую деталь производителя на основе существующего номера детали или набора параметров, которые вы зададите (см. ниже). В этом примере система также определила ряд альтернативных компонентов (19), которые можно использовать (Try Alternate Search Mode). Обратите внимание: к списку альтернативных деталей можно перейти напрямую, выбрав режим поиска Alternates.

В списке Alternates вы снова можете выбрать компонент-замену из Part Choices библиотечного компонента. Этот список будет присутствовать только тогда, когда текущая деталь является управляемым (библиотечным) компонентом.

Список также будет включать ряд соответствующих требованиям деталей производителя для выбора в разделе Suggested Alternates. Обратите внимание: они включают и упорядочены по рейтингу Confidence, предоставляемому ресурсами данных компонентов Altium — эта информация также доступна в панели Information pane (). Нажмите кнопку , чтобы подтвердить выбранную деталь-замену.

Устранённая проблема удаляется из представления Issues.

Дважды щёлкните по Part Number компонента, чтобы открыть функцию Advanced Search. В данном случае компонент обновляется из‑за неизвестного Manufacturer Lifecycle.

Убедитесь, что выбран режим Parametric Search и правильные параметры Component Type, а также удалены любые предварительно загруженные значения в полях поиска. Выберите нужные параметры компонента из списков типов параметров (количество выводов, тип корпуса/посадочное место и т. п.) — каждый список допускает множественный выбор. Нижняя панель заполнится списком утверждённых компонентов, удовлетворяющих критериям поиска.

Вы можете упростить и уменьшить панель поиска, скрыв секцию фильтров. Также обратите внимание: панель Info pane (нажмите значок , чтобы включить) предоставит дополнительную информацию по записи компонента, выбранной в списке результатов поиска.

Каждая запись списка включает лучшее доступное решение по цене при минимальном объёме заказа от одного из enabled suppliers, а также суммарные складские остатки детали по всем включённым поставщикам. Выберите подходящую запись детали-замены и нажмите кнопку , чтобы подтвердить выбор. Обратите внимание: запись Manufacturer Part со связанным значком указывает, что доступен компонент Workspace с этой деталью производителя в качестве записи Part Choice.

Строка позиции BOM будет обновлена новым номером детали, что, в свою очередь, обновит запись Order List и её текущие данные по закупке Supply Chain. Жёлтая точка в строке указывает, что Manufacturer Part Number (или Description) изменились с момента последнего Release — щёлкните по значку, чтобы просмотреть это изменение данных ().

Запись строки BOM связывается с компонентом Workspace, когда её Manufacturer Part Number совпадает с Part Choice компонента — на что указывает значок в панели Info

Чтобы сразу указать для позиции BOM другой вариант Part Choice, выберите её номер детали и в выпадающем меню выберите альтернативную деталь из списка Part Choice.

Каждая запись (включая Suggestions) содержит сводку информации о детали, включая уровень складского запаса для оптимального варианта поставщика. Чтобы получить больше сведений о доступных Part Choices, откройте опцию Advanced Search и выберите режим Alternates.

Режим Alternates также предлагает Part Choice List компонента Workspace, но с дополнительной информацией (включая рейтинг уверенности), которая помогает выбрать из списка корректную и доступную деталь производителя.

Выберите подходящую альтернативу Part Choice из списка для текущей записи BOM. Выбранная запись детали включает лучшее доступное решение по минимальной цене при минимальном объёме заказа от одного из включённых поставщиков, а также суммарные уровни складских запасов детали по всем включённым поставщикам.

Поля Manufacturer и Manufacturer Part Number в строке BOM изменятся на вновь выбранную запись Part Choice, что также будет отражено в записи детали в панели Info ().

Обратите внимание: представление вкладки Alternates в панели Info также включает список Part Choices с рейтингом уверенности, при этом текущий выбор отмечен (). Подробности см. в разделе Information pane.
