Компоненты рабочего пространства

Краткий обзор

Узнайте, как находить и просматривать существующие управляемые компоненты через браузерный интерфейс рабочего пространства Altium 365. В этой статье представлены страница Components, сводка состояния библиотеки и подробные представления компонентов, объединяющие параметры, модели, сведения о поставщиках и ссылки на места использования. Читайте дальше, чтобы увереннее ориентироваться в своей библиотеке компонентов.

- Узнайте, как просматривать компоненты по типу, искать нужные записи и настраивать отображаемые столбцы данных.
- Выясните, где можно проверить состояние компонентов, наличие на складе, цены и сведения о жизненном цикле.
- Узнайте, как получить доступ к ревизиям компонента, подробным сведениям о вариантах выбора компонентов (Part Choices) и альтернативных компонентах в отдельном представлении Component.
Узнайте больше с ИИ:

Рабочее пространство обеспечивает удобный доступ к просмотру всех управляемых компонентов, которые в нем хранятся. Через браузерный интерфейс рабочего пространства (составную часть интерфейса платформы Altium 365) можно не только быстро узнать, какие компоненты и в каком количестве доступны, но и просмотреть сводку об их состоянии. Более подробная информация о состоянии компонентов доступна на специальной панели состояния библиотеки. Она позволяет подробнее изучить проблемы, оценить состояние компонентов и внести необходимые исправления.

В этом документе рассматривается работа с существующими управляемыми компонентами через браузерный интерфейс рабочего пространства. Обзор работы с этими компонентами в САПР, включая создание новых управляемых компонентов и перенос существующих файловых библиотек компонентов, см. в разделе Создание и поддержка компонентов и библиотек.

Хотя термин «управляемые компоненты» (или «библиотечные компоненты») означает просто компоненты, хранящиеся в рабочем пространстве, доступные для них функциональные возможности различаются в зависимости от вашего уровня доступа к программному обеспечению Altium.

Доступ к компонентам

Управляемые компоненты доступны на странице Library – Components браузерного интерфейса рабочего пространства. Страница состоит из трех областей, показанных на следующем изображении и описанных далее.

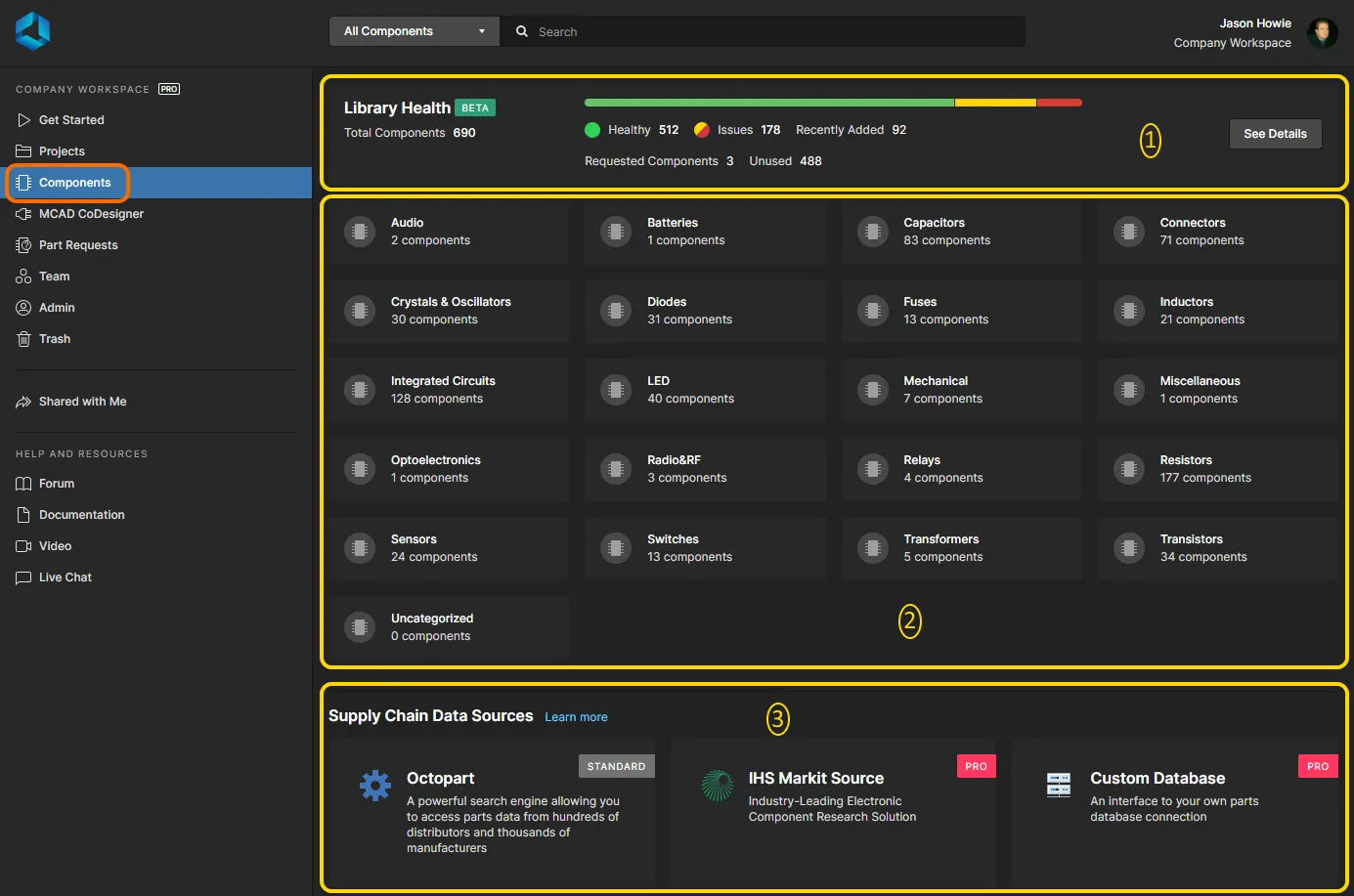

Просматривайте управляемые компоненты, доступные в вашем рабочем пространстве, на странице Components браузерного интерфейса рабочего пространства. В области Library Health представлена сводная информация о компонентах и их состоянии.Просматривайте управляемые компоненты, доступные в вашем рабочем пространстве, на странице Components браузерного интерфейса рабочего пространства. В области Library Health представлена сводная информация о компонентах и их состоянии.

  1. Состояние библиотеки — в этой области страницы представлена сводка о состоянии компонентов по результатам последней проверки. Отсюда можно перейти на страницу подробной панели Library Health, где можно запускать проверки и более детально изучать проблемы с состоянием компонентов.
Сводка заполняется после первой проверки состояния компонентов. Эта проверка выполняется автоматически при первом открытии страницы Components .
  1. Компоненты — при первом открытии страницы в этой области отображаются плитки различных типов компонентов с указанием общего количества существующих компонентов каждого типа. Отсюда можно перейти к отдельным компонентам и получить подробную информацию о них.

  2. Supply Chain Data Sources — в этой области страницы перечислены используемые источники данных о цепочке поставок. Источником данных может быть Octopart, IHS Markit®, другие источники, например SiliconExpert, а также внутренняя база данных компонентов вашей компании. Подробнее об этих источниках см. https://www.altium.com/capabilities/supply-chain

Доступ к IHS Markit® Parts Intelligence полностью автоматизирован. Он не требует установки, включения или настройки — вы просто получаете расширенные данные благодаря ежемесячной синхронизации с базой данных IHS Markit Parts. Эти данные включают сведения о жизненном цикле компонентов у производителя, аналогах, технических параметрах и техническую документацию.

Во многих организациях данные о поставщиках компонентов поступают (и должны поступать) из внутренней корпоративной системы, которая предоставляет собственный набор данных о поставщиках компонентов. Этот набор может основываться на строго утвержденном перечне поставщиков и/или специальных условиях ценообразования.

Для такого случая предусмотрен альтернативный вариант Altium Custom Parts Provider, который при настройке синхронизации через Altium Designer позволяет сопоставить данные о поставщиках из указанной базы данных с данными о цепочке поставок рабочего пространства. Подробнее см. в разделе Синхронизация базы данных цепочки поставок с данными рабочего пространства.

Просмотр компонентов

При первом открытии страницы Components отображается сводка по компонентам рабочего пространства с разбивкой по типам. При нажатии на плитку открывается плоский список всех компонентов соответствующего типа. Этот список также можно открыть, выбрав тип компонента в раскрывающемся списке в левом верхнем углу страницы. Категория, к которой относится конкретный компонент, определяется его параметром Component Type. Этот параметр задается при создании или редактировании компонента либо при импорте компонентов в рабочее пространство. Подробнее см. в разделе Создание и поддержка компонентов и библиотек.

Поскольку категория компонента определяется его параметром Component Type, а не папкой, в которой он находится, перемещение компонента в другую папку — например, с помощью панели Explorer в САПР — не повлияет на его категорию по типу на странице Components.

Подробнее см. в разделах о панели Explorer и аналогичной ей панели Components в САПР.

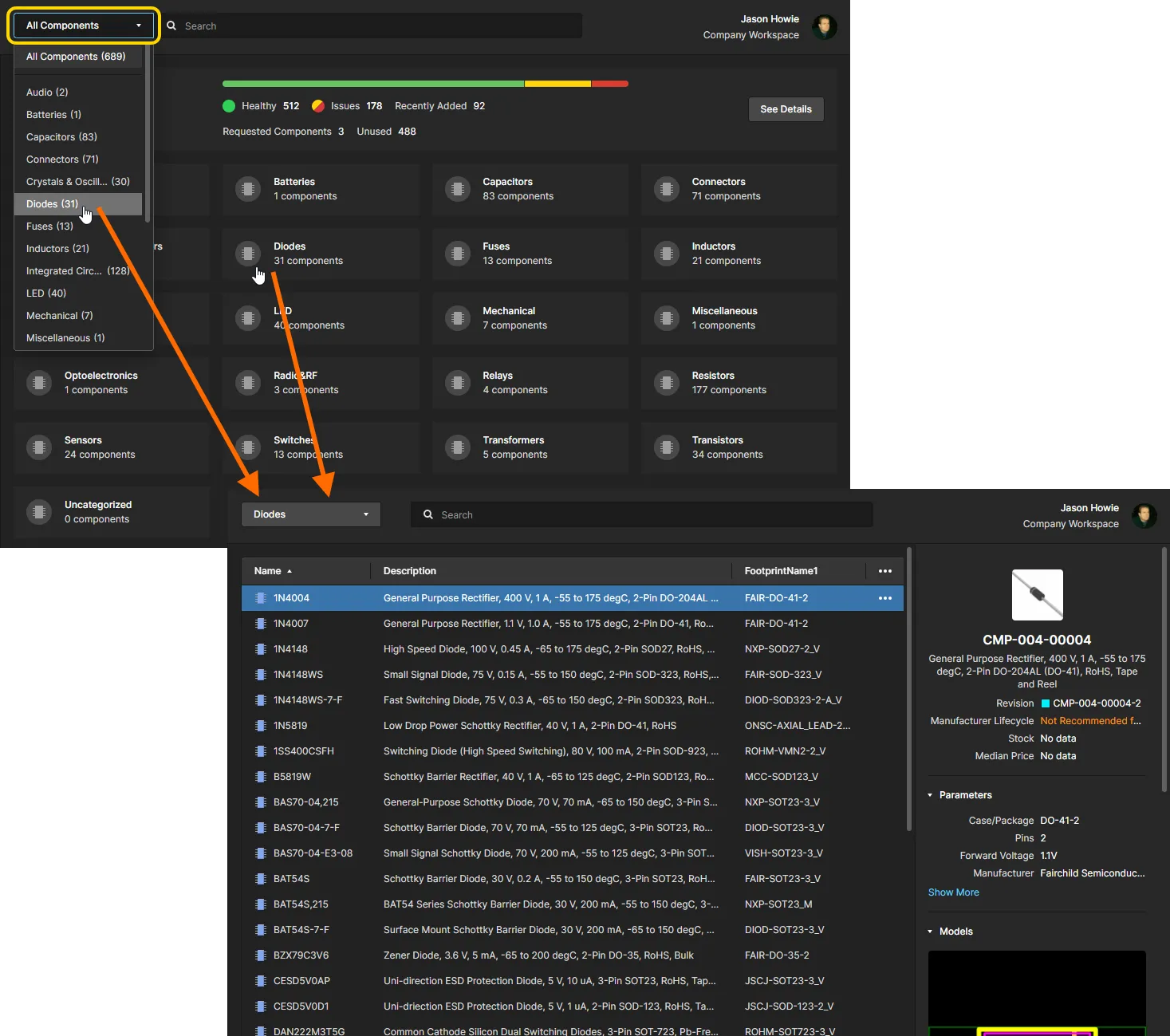

Пример просмотра всех компонентов типа «диод» в рабочем пространстве.Пример просмотра всех компонентов типа «диод» в рабочем пространстве.

Нажмите элемент управления в крайней правой части заголовка, чтобы открыть окно настройки отображаемых столбцов данных. Все параметрические данные можно отобразить в отдельных столбцах. Используйте поле Search в верхней части страницы, чтобы быстро найти нужный компонент.

При выборе записи компонента подробная информация о нем отображается на правой панели, как показано на следующем изображении и описано в списке:

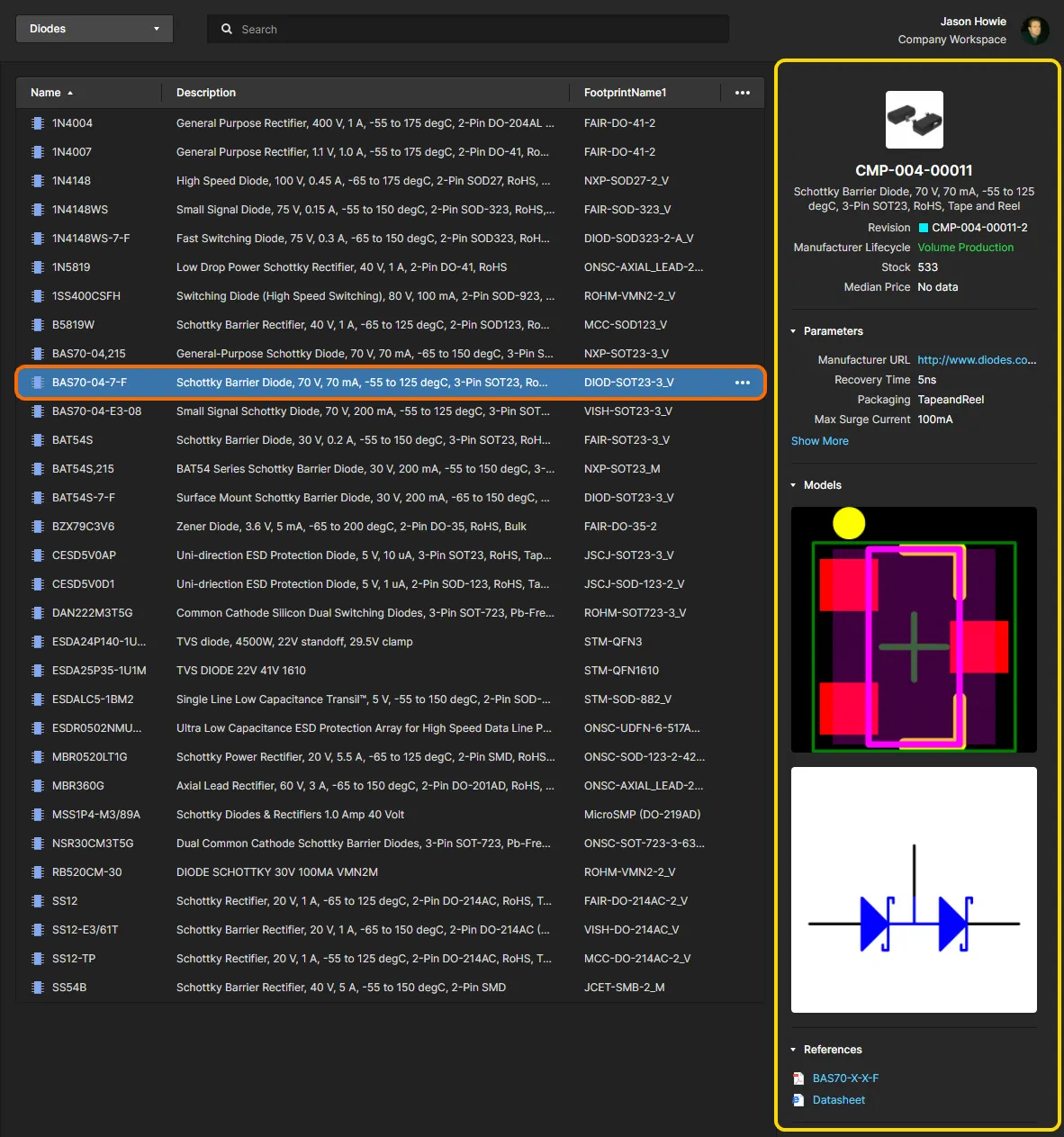

Выберите запись компонента, чтобы загрузить подробную информацию о нем на правую панель.Выберите запись компонента, чтобы загрузить подробную информацию о нем на правую панель.

  • Название компонента (со ссылкой на Octopart) и описание.

  • Значок состояния ревизии (Draft, Production и т. д., с цветовой индикацией) и идентификатор ревизии (со ссылкой на представление компонента).

  • Наличие на складе и медианная цена, а также цветной значок состояния жизненного цикла у производителя (справа) — наведите указатель на этот значок, чтобы получить дополнительную информацию. Если включены дополнительные источники данных о компонентах (например, SiliconExpert и др.), может быть доступно раскрывающееся меню с дополнительной информацией ().

  • Список обнаруженных проблем с поставками и жизненным циклом компонента (Issues).  Если включены дополнительные источники данных о компонентах (например, SiliconExpert и др.), информация поступает из этих сервисов.  Дополнительные сведения и рекомендуемые решения см. на панели состояния библиотеки.

  • Параметрические данные (Parameters).

  • Модели — условное графическое обозначение и посадочные места (Models).

  • Справочная документация (при наличии) — технические описания, схемы расположения выводов и т. д. (References).

  • Варианты выбора компонентов с цветовой индикацией состояния жизненного цикла у производителя и информацией о наличии и ценах у поставщиков (Part Choices). Если включены дополнительные источники данных о компонентах (например, SiliconExpert и др.) (), на плитках вариантов выбора компонентов отображается прогнозируемый срок доступности (YTEOL). При необходимости используйте параметр Get Data для получения данных YTEOL.

  • Сведения об использовании — где используется компонент (например, в проекте, управляемом листе схемы или управляемой спецификации BOM), с активной ссылкой на содержащий его объект (Where Used).

Доступ к представлению компонента

Для каждой записи компонента можно открыть выбранный компонент в отдельном средстве просмотра, содержащем параметры, модели и сведения о поставщиках, связанные с ревизией этого элемента. По сути, это расширенная версия сведений о компоненте, представленных на правой панели (Information). Чтобы открыть представление Component для выбранного компонента, дважды щелкните его запись или выберите пункт Open в соответствующем меню .

Дважды щелкните запись элемента компонента или воспользуйтесь пунктом меню Open, чтобы открыть компонент в режиме только для чтения.Дважды щелкните запись элемента компонента или воспользуйтесь пунктом меню Open, чтобы открыть компонент в режиме только для чтения.

Представление Component открывается на новой вкладке браузера и содержит связанные сведения на отдельных вкладках (Part Choices, Where Used и т. д.), а также позволяет выбрать конкретную ревизию компонента для просмотра (раскрывающееся меню Revision). Ссылки на вкладках активны и открывают целевые материалы (техническую документацию производителя или поставщика, объекты, в которых используется компонент, и т. д.) на новой вкладке браузера.

Данные и элементы, связанные с текущим компонентом, можно просмотреть в списках на вкладках средства просмотра компонентов.

Дополнительные возможности представления компонента:

  • Detailed Part Choice data — выберите пункт Show More на плитке варианта компонента, чтобы просмотреть параметры компонента и подробные сведения о предложениях поставщиков для этой детали производителя.

Выберите пункт View More на плитке варианта компонента, а затем вкладку Parameters в открывшемся представлении, чтобы получить доступ к подробным параметрам этого компонента.

На вкладке SPN перечислены предложения поставщиков с соответствующими сведениями о складских запасах и ценах в зависимости от количества. Щелкните запись Part Number, чтобы открыть данные соответствующего поставщика.

На вкладке Alternates представлен список альтернативных деталей из источников поставщика данных Altium Parts с оценкой достоверности подбора, а также сведениями о соответствии стандартам и поставщиках каждой детали.

Меню записи альтернативной детали позволяет добавить ее в качестве нового варианта для этого компонента или заменить ею существующий вариант. Подробнее о вариантах компонентов см. ниже.



Сведения о складских запасах в записи варианта компонента представляют собой сумму остатков у включенных поставщиков, заданных в источнике Altium Part Provider, доступном на странице Admin – Part Providers. В качестве цены варианта компонента указывается наименьшая цена среди предложений с минимальным доступным объемом заказа (MOQ) — как правило, это цена за одну единицу.

Обратите внимание: сведения о запасах и ценах формируются только по тем включенным поставщикам, у которых есть предложение по приобретению этой детали.

  • Если интеграция Altium 365 SiliconExpert Integration доступна и активирована в вашем рабочем пространстве, ее расширенные параметры и данные можно включить в подробном представлении варианта компонента, выбрав пункт Get SiliconExpert Advanced Part Data. При включении этих данных:

    • Ссылка Datasheet в заголовке плитки варианта компонента будет предоставлять доступ к технической документации из SiliconExpert, если она доступна.

    • Вкладка Parameters также будет содержать доступный набор расширенных параметров Silicon Expert — прокрутите список вниз для их просмотра. Доступные параметры задаются в разделе Настройки видимости данных конфигурации расширения SiliconExpert.

    • На вкладке Alternates будут представлены предложения альтернативных деталей из SiliconExpert, отмеченные значком . Наведите указатель на запись и воспользуйтесь соответствующим меню справа, чтобы назначить альтернативную деталь в качестве варианта компонента.

    • На дополнительной вкладке PCN будут перечислены Part Change Notices, полученные из SiliconExpert. Это хронологический список уведомлений, выпускаемых производителями для информирования заказчиков об изменениях продукта, технологического процесса или компании, которые могут повлиять на возможность применения компонента.


  • Аналогично, если интеграция Altium 365 Z2Data Integration доступна и активирована в вашем рабочем пространстве, ее расширенные параметры и данные можно включить в подробном представлении варианта компонента, выбрав пункт Get Z2Data Part Data. При включении этих данных:

    • Ссылка Datasheet в заголовке плитки варианта компонента будет предоставлять доступ к технической документации из Z2Data, если она доступна.

    • Вкладка Parameters также будет содержать доступный набор расширенных параметров Z2Data — прокрутите список вниз для их просмотра.

    • На вкладке Alternates будут представлены предложения альтернативных деталей из Z2Data, отмеченные значком . Наведите указатель на запись и воспользуйтесь соответствующим меню справа, чтобы назначить альтернативную деталь в качестве варианта компонента.


  • Component Revision access — выберите идентификатор элемента компонента в раскрывающемся меню Revision, чтобы просмотреть более раннюю версию компонента рабочего пространства (она обозначается суффиксом идентификатора). Соответствующий значок указывает, что вы просматриваете не последнюю ревизию. Он также появится, если станет доступна более новая версия, например после изменения или обновления компонента.

Используйте раскрывающееся меню ревизий, чтобы выбрать и просмотреть более раннюю ревизию текущего компонента, которая будет отмечена как устаревшая.Используйте раскрывающееся меню ревизий, чтобы выбрать и просмотреть более раннюю ревизию текущего компонента, которая будет отмечена как устаревшая.

Просмотр и редактирование вариантов компонентов

Note: Возможность просмотра и редактирования вариантов компонентов доступна пользователям, у которых включено приложение Altium 365 BOM Portal.

Подробнее см. на странице Altium BOM Portal.

Связанные с компонентом варианты деталей производителей можно просматривать и редактировать на вкладке Part Choices представления Component либо открывать непосредственно с основной страницы Components, выбрав пункт View/Edit Part Choices в меню записи компонента. Каждая плитка варианта компонента в этом представлении содержит полученные из источников сведения о складских запасах и ценах, а также активные ссылки на информацию о детали производителя. По умолчанию варианты компонентов упорядочены по степени пригодности (с учетом стоимости, складских запасов и т. д.), однако порядок можно изменить вручную, задав рейтинг в звездах. Верхняя, «предпочтительная», запись списка используется в качестве варианта компонента в документе BOM.

Связанные с компонентом варианты деталей производителей можно добавлять и удалять. Используйте рейтинг в звездах, чтобы определить предпочтительный вариант компонента.Связанные с компонентом варианты деталей производителей можно добавлять и удалять. Используйте рейтинг в звездах, чтобы определить предпочтительный вариант компонента.

Чтобы добавить новый вариант компонента, нажмите кнопку . По умолчанию в окне поиска деталей производителей указано имя просматриваемого компонента, но его можно изменить для поиска других деталей по совокупности параметров или по номеру детали. Результаты поиска компонентов содержат столбцы со сводными сведениями об их соответствии стандартам (RoHS и т. д.), а также о складских запасах и ценах поставщиков.

  • Если интеграция Altium 365 SiliconExpert Integration включена для вашего рабочего пространства, параметры вариантов компонентов и результаты поиска будут содержать дополнительные параметры YTEOL (количество лет до окончания жизненного цикла), Lifecycle и ROHS, полученные из SiliconExpert.

  • Аналогично, если для вашего рабочего пространства включена интеграция Z2Data Integration (и данные компонента уже получены: «Get data»), параметры вариантов компонентов будут содержать дополнительные параметры YTEOL (количество лет до окончания жизненного цикла), Z2 Part Score (оценка состояния), Lifecycle, REACH и ROHS, полученные из ZDData.

  • Плитки вариантов компонентов (Part Choice) в представлении компонента будут содержать параметр YTEOL (и соответствующее техническое описание), полученный из Silicon Expert или Z2Data.

Нажмите кнопку у подходящей записи, чтобы подтвердить выбор. Она будет добавлена как новый вариант компонента (Part Choice). Если вы хотите переместить его в начало списка Part Choices, присвойте ему наивысший рейтинг в звездах. Обратите внимание: варианты компонентов associated с компонентом, поэтому их изменение не приводит к созданию новой ревизии компонента.



Для каждого варианта компонента доступны дополнительные возможности управления, в том числе:

  • Show More — просмотр подробных параметрических данных и данных поставщиков для выбранного варианта компонента.

  • Remove Part Choice (меню ) — удаление варианта компонента из списка.

  • Clear Rank (меню ) — сброс текущего рейтинга записи в звездах (ни одна звезда не выбрана).

  • Star Ranking — выбор значка звезды для задания уровня предпочтения варианта компонента. Записи автоматически сортируются по рейтингу; верхний вариант становится вариантом по умолчанию для этого компонента рабочего пространства.

Задайте рейтинг варианта компонента в звездах, чтобы установить приоритет его использования. Обратите внимание: текущий выбранный вариант компонента (PART CHOICE) соответствует верхней записи в списке.

В этом примере новый рейтинг (пять звезд) перемещает вариант компонента в начало списка, делая его вариантом по умолчанию для компонента.

Изменение можно проверить, просмотрев компонент там, где он используется, например в документе BOM. Дважды щелкните элемент в списке Where Used компонента, чтобы открыть соответствующий проект или проектный документ.

В записи компонента в открытом документе BOM проекта вариант с наивысшим рейтингом будет отображаться как запись Manufacturer/Manufacturer Part Number.



Удаление компонента

Вы также можете удалить компонент из списка (при наличии прав на редактирование папки, в которой он находится). Для этого выберите запись компонента, выберите команду Remove в меню у ее правого края и подтвердите удаление в появившемся окне. При этом выполняется «мягкое удаление»: компонент перемещается в корзину рабочего пространства.

Вы также можете удалить дочерние элементы компонента (например, условное графическое обозначение, модели посадочного места, модель для моделирования, техническое описание), установив флажок Remove related items. Чтобы просмотреть названия этих элементов, наведите указатель на значок в окне (). Обратите внимание: эти элементы нельзя удалить, если они используются где-либо еще (одним или несколькими другими компонентами).

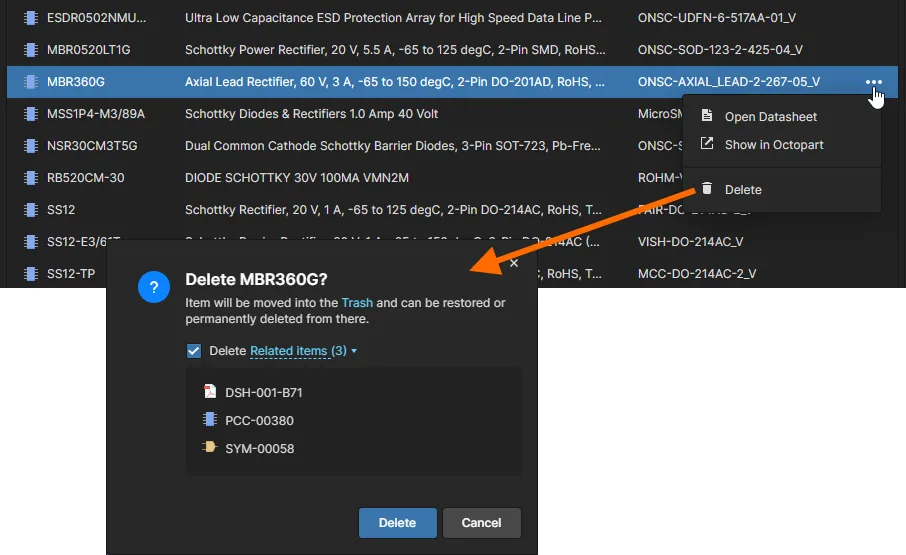

Удаление компонента непосредственно со страницы Components . Это «мягкое удаление», при котором компонент (и связанные с ним элементы, если это применимо и разрешено) перемещается в Trash.Удаление компонента непосредственно со страницы Components . Это «мягкое удаление», при котором компонент (и связанные с ним элементы, если это применимо и разрешено) перемещается в Trash.

После подтверждения кнопкой компонент будет удален из основного списка либо появится окно со сведениями о проблемах, возникших при удалении, например:

  • Связанные с компонентом элементы (условное графическое обозначение, посадочное место и т. д.) используются другим компонентом. В этом случае выбранный компонент будет удален, но элементы, используемые где-либо еще, останутся. Для получения подробных сведений наведите указатель на запись о проблеме в окне.

  • Выбранный компонент используется в существующем проекте, что можно проверить по записи Где используется компонента. Это предупреждение можно проигнорировать, нажав кнопку в окне (не рекомендуется).

Все успешно удаленные компоненты и элементы можно найти на странице Trash интерфейса. Обратите внимание: вы можете просматривать только те компоненты (и любые другие элементы), которые удалили лично («мягким удалением»). Администраторы видят все содержимое страницы Trash — все элементы, удаленные «мягким удалением».

При работе с удаленным («мягким удалением») компонентом учитывайте следующее:

  • Компонент будет недоступен в вашем ПО для проектирования и в веб-интерфейсе.
  • Во всех местах использования компонента будет указано, что он удален.
  • Компонент можно восстановить или окончательно удалить со страницы корзины. Окончательное удаление возможно только в том случае, если компонент не используется на управляемом листе схемы или в проекте, согласно сведениям Где используется.

Обратите внимание: если вы удалили компонент «мягким удалением», переместив его в Trash, вы можете создать новый компонент с тем же именем. Если впоследствии вы восстановите исходный компонент, а его имя уже будет занято, к имени будет добавлен целочисленный суффикс, обеспечивающий его уникальность в рабочем пространстве.

Доступ к техническому описанию производителя

Возможность просмотра технического описания компонента от производителя доступна, если выбранный компонент содержит действительный параметр Datasheet URL (). В этом случае можно открыть техническое описание напрямую, выбрав пункт Open Datasheet в меню в правой части записи компонента. Такую ссылку также можно открыть на панели свойств компонента. Техническое описание по ссылке откроется в новой вкладке браузера.

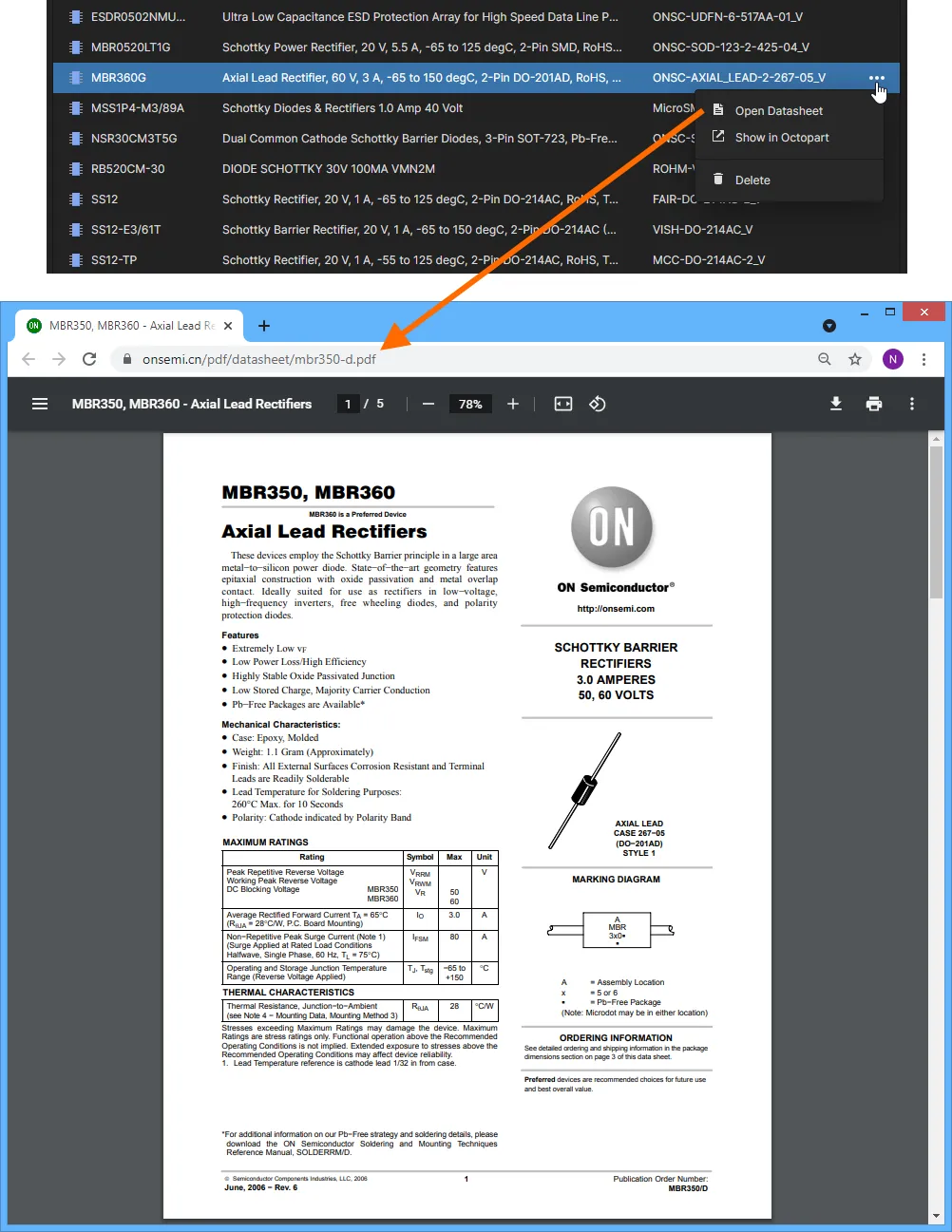

Быстро откройте техническое описание производителя для выбранного компонента в отдельной вкладке браузера.Быстро откройте техническое описание производителя для выбранного компонента в отдельной вкладке браузера.

Доступ к странице компонента в Octopart

Для каждого компонента можно быстро открыть его страницу на сайте Octopart (в отдельной вкладке браузера). Для этого выберите интересующий компонент, нажмите элемент управления в правой части его записи, затем выберите команду Show in Octopart в соответствующем меню.

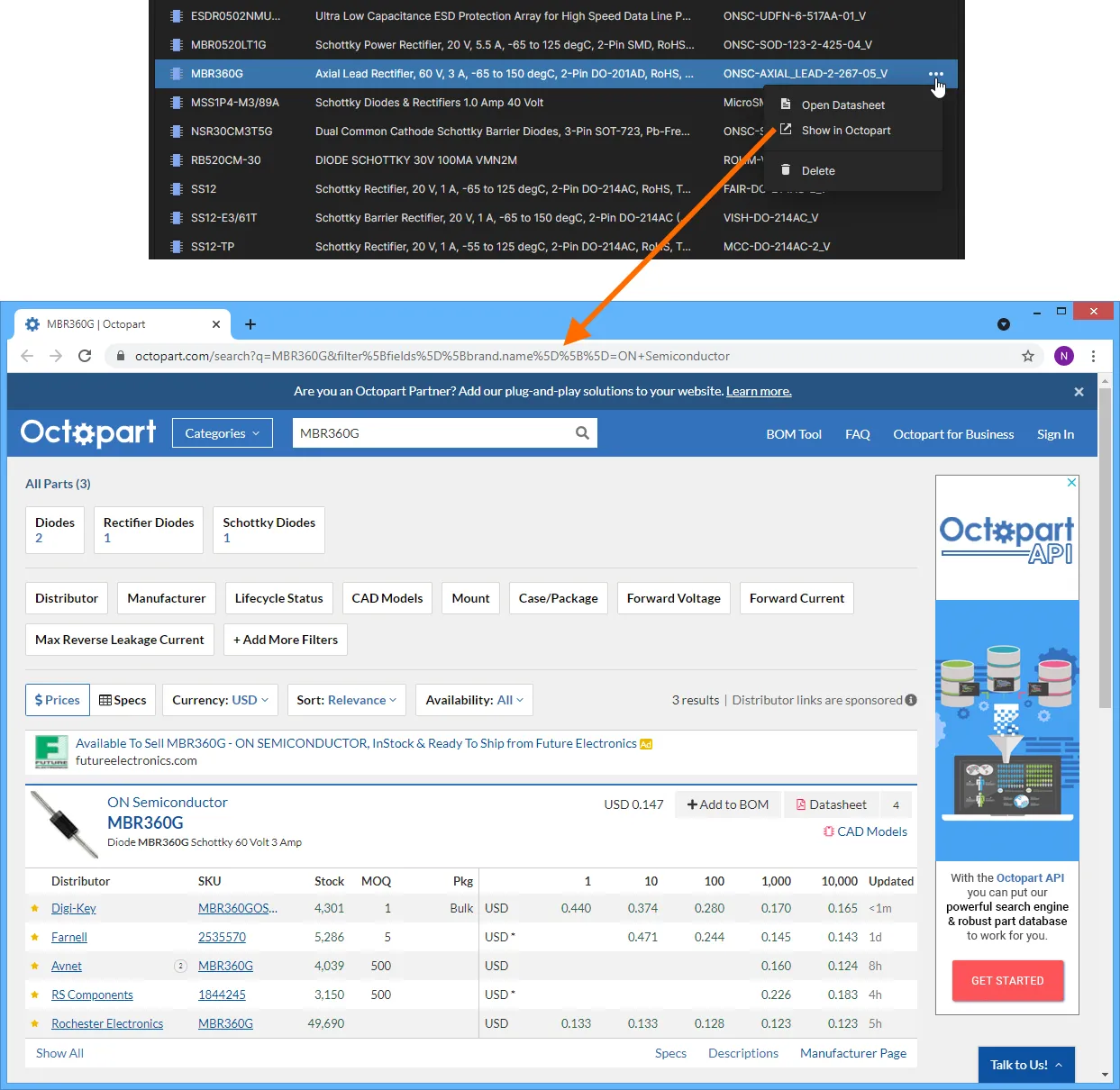

Быстро откройте страницу выбранного компонента на сайте Octopart в отдельной вкладке браузера.Быстро откройте страницу выбранного компонента на сайте Octopart в отдельной вкладке браузера.

Панель мониторинга состояния библиотеки

В верхней области страницы Components — Library Health — представлена общая сводка о состоянии компонентов рабочего пространства.

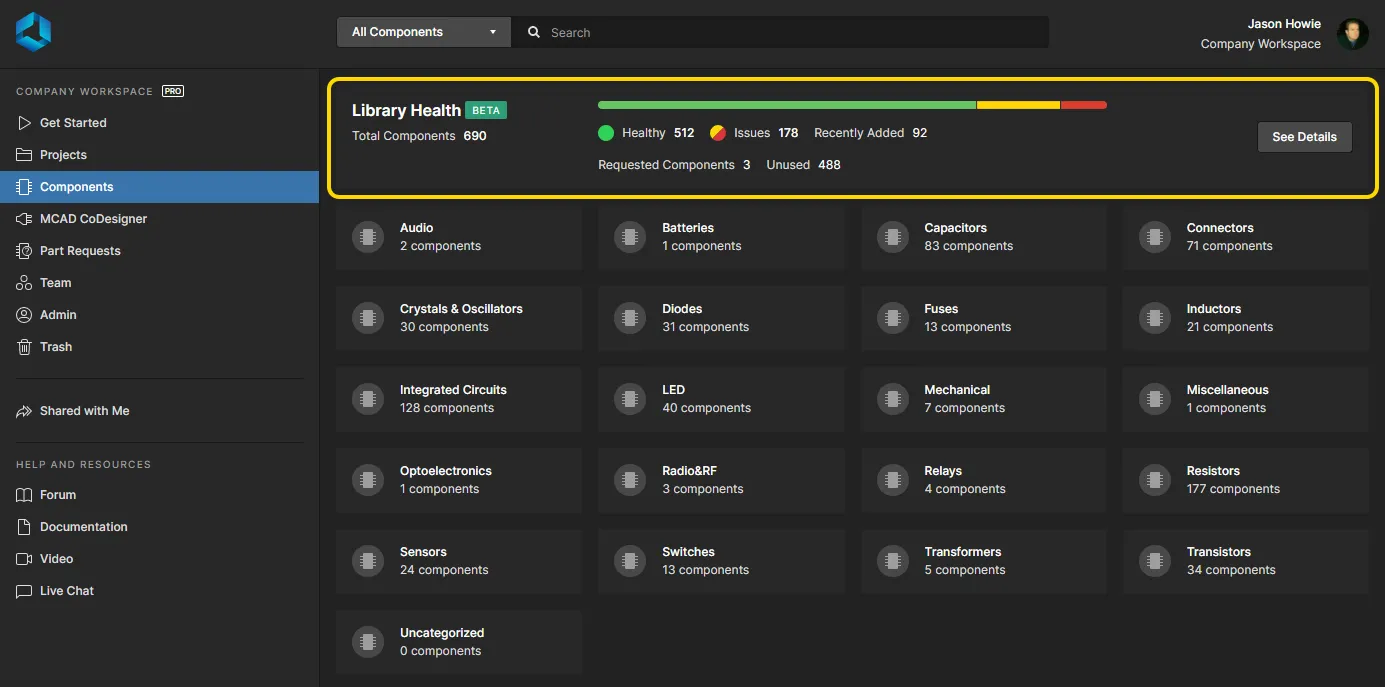

Область Library Health страницы Components  содержит сводку о состоянии компонентов, хранящихся в рабочем пространстве.Область Library Health страницы Components содержит сводку о состоянии компонентов, хранящихся в рабочем пространстве.

Сводка заполняется после первоначальной проверки состояния компонентов. Эта проверка выполняется автоматически при первом открытии страницы Components .

Помимо наглядного индикатора состояния, отображаются следующие сведения:

  • Общее количество компонентов в рабочем пространстве. Это сумма компонентов без проблем и компонентов с проблемами (критическими ошибками или ошибками).

  • Количество компонентов, у которых не выявлено никаких проблем.

  • Количество компонентов с проблемами. Имейте в виду, что у одного компонента может быть несколько проблем.

  • Количество компонентов, недавно добавленных в рабочее пространство, — размер последней партии созданных компонентов. Например, если вчера в рабочем пространстве были созданы два компонента, а сегодня — еще три, на панели мониторинга будет отображаться число 3.

  • Количество запрошенных компонентов — в рамках функции запросов на компоненты.

  • Количество неиспользуемых компонентов — не используемых ни на управляемом листе схемы, ни непосредственно в проекте.

Полоса индикатора состояния наглядно показывает состояние компонентов. Компоненты без проблем (те, для которых не обнаружено проблем) отображаются зеленым, компоненты с предупреждениями — желтым, а компоненты с проблемами — оранжевым при наличии ошибки или красным при наличии критической ошибки.

Доступ к основной панели мониторинга состояния библиотеки

Нажмите кнопку или пункт Library Health в основном дереве навигации, чтобы открыть подробную страницу панели мониторинга Library Health . В верхней части страницы представлена та же сводная информация, что и в верхней части основной страницы Components интерфейса. Ниже расположены поддерживаемые виды анализа состояния, объединенные в различные Issue Themes.

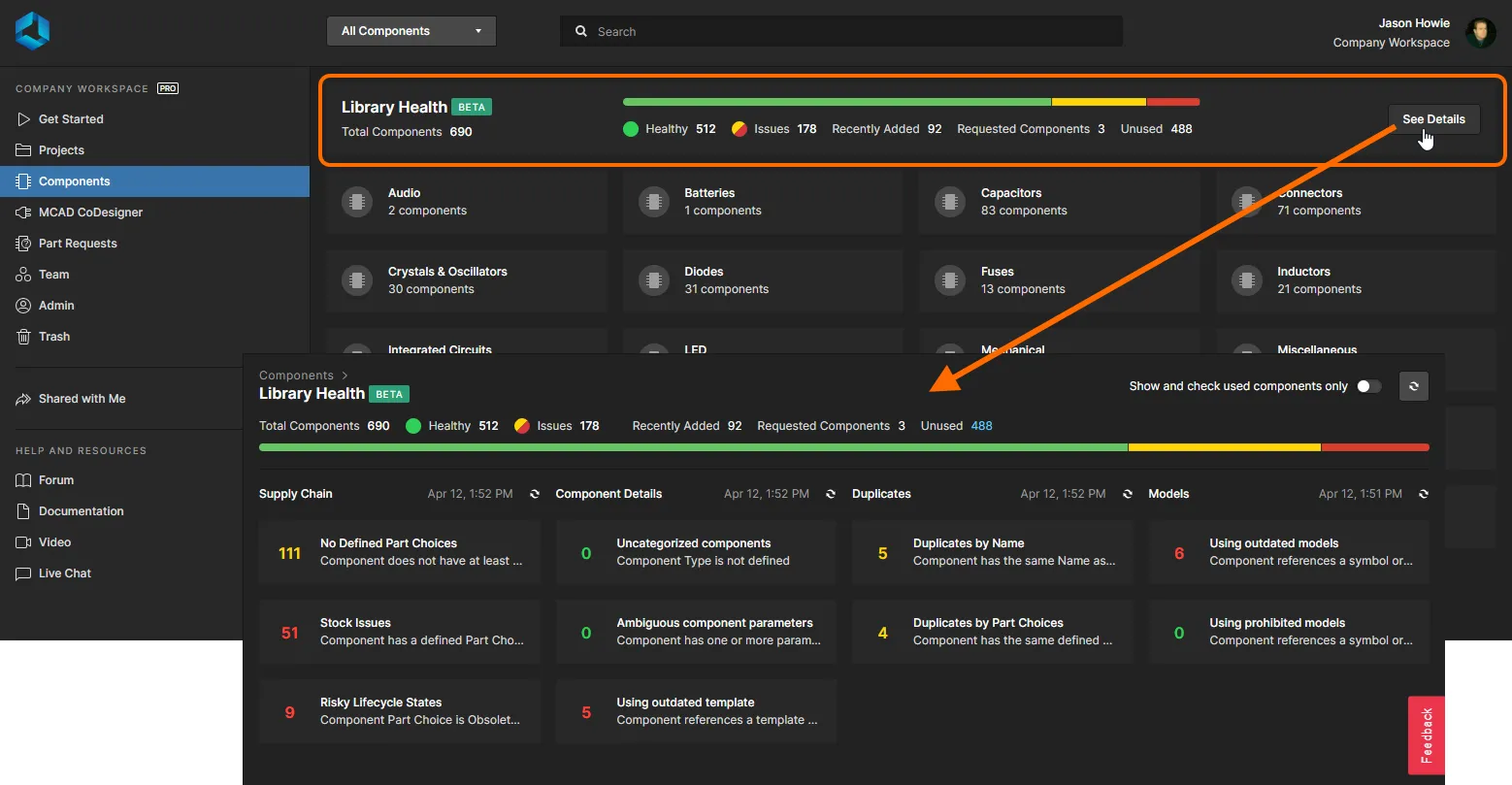

Открытие подробной страницы панели мониторинга Library Health — центра углубленного анализа проблем.Открытие подробной страницы панели мониторинга Library Health — центра углубленного анализа проблем.

  • Включите параметр Show and check used components only в правом верхнем углу панели мониторинга, чтобы отображать данные проверки состояния только для компонентов, которые фактически используются в ваших проектах (или на управляемых листах схем). При обновлении панели мониторинга, когда выполняется проверка состояния, все неиспользуемые компоненты будут исключены из проверки.

  • Дополнительные и расширенные категории проблем доступны на панели мониторинга состояния библиотеки, если для вашей компании включена (и настроена) интеграция Altium 365 с SiliconExpert. Дополнительные сведения см. ниже в разделе о состоянии цепочки поставок.

В настоящее время панель мониторинга состояния поддерживает следующие категории проблем и виды анализа состояния:

На каждой плитке анализа проверки показано количество компонентов, не прошедших эту проверку. Цветовая индикация отражает следующие состояния: отсутствие проблем (зеленый), критическая ошибка (красный), ошибка (оранжевый) и предупреждение (желтый).

Просмотр результатов анализа проверки

При нажатии на плитку категории анализа проверки отображается более подробное описание проверки с рекомендуемыми действиями по устранению проблем (при наличии), а также подробный список всех компонентов, не прошедших эту проверку.

Помимо стандартных столбцов списка — имени, описания и т. д. — можно добавить дополнительные столбцы с помощью раскрывающегося меню элемента управления в правой части области заголовка. Выберите Show More в окне, чтобы отобразить полный список, и установите флажок рядом с именем параметра, чтобы добавить его данные в виде столбца в основной список анализа.

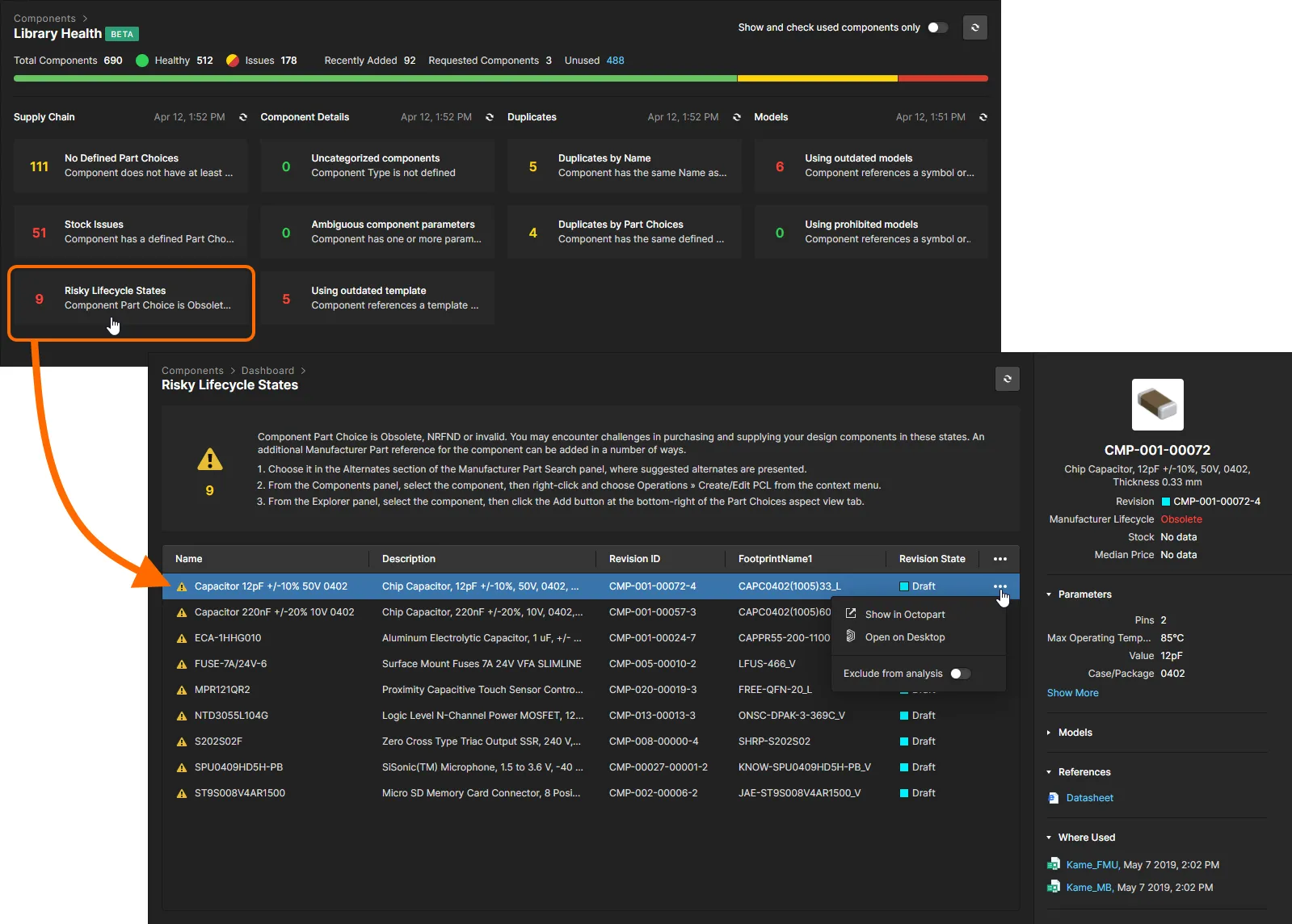

Просмотр компонентов, не прошедших определенную проверку и выявленных соответствующим анализом.Просмотр компонентов, не прошедших определенную проверку и выявленных соответствующим анализом.

При выборе записи компонента на панели справа отображаются подробные сведения о нем — те же, что и при просмотре компонентов на основной странице Components интерфейса. Используйте раскрывающееся меню записи для доступа к доступным для этого компонента действиям:

  • Open – открыть этот компонент в отдельном представлении Component для просмотра полных сведений о нем. См. Доступ к представлению компонента.
  • Show in Octopart – перейти на страницу соответствующего компонента на сайте Octopart, которая откроется в отдельной вкладке браузера.
  • Open in Desktop App – просмотреть этот компонент на панели Components в Altium Designer. Если Altium Designer еще не запущен, вам будет предложено открыть его исполняемый файл (X2.exe).
  • View/Edit Part Choices – открыть непосредственно вкладку Part Choices этого компонента в представлении Component, где можно подробно просмотреть текущие варианты выбора и добавить новые варианты выбора компонента. См. Просмотр и редактирование вариантов выбора компонента.
  • Delete – переместить выбранный компонент в корзину рабочей области («мягкое» удаление с возможностью восстановления).
  • Exclude from results – исключить этот компонент из анализа проверки. Компонент не будет проверяться и учитываться в статистике отчета, но останется в представлении соответствующей категории проблем с серым значком (), указывающим на его исключение из проверок. Обратите внимание, что из проверок можно исключать и целые категории — см. ниже Исключение компонентов из анализа проверки.

В верхнем информационном списке панели мониторинга нажмите на число неиспользуемых компонентов (Unused), чтобы открыть полный список этих компонентов с подробными сведениями. Обратите внимание: компоненты рабочей области, которые в данный момент не используются (например, в проектах, на листах схем, в файлах BOM и т. д.), можно отобразить в списке, если снять флажок Show and check used components only.

Нажмите на ссылку с количеством неиспользуемых компонентов, чтобы открыть их полный список.Нажмите на ссылку с количеством неиспользуемых компонентов, чтобы открыть их полный список.

Обновление панели мониторинга

Отчеты о состоянии библиотеки обновляются автоматически в течение суток (обычно через 9 часов) после изменения компонента, например после выпуска компонента или обновления его вариантов выбора. Кроме того, отчеты о состоянии можно обновить вручную — все сразу или отдельный отчет на странице подробного анализа панели мониторинга.

Два уровня ручного обновления — полное обновление (всех отчетов) или частичное обновление (отдельного отчета) — доступны с помощью соответствующих кнопок обновления:

  • Comprehensive Dashboard Refresh – запуск обновления по всем категориям проблем и связанным с ними анализам проверок. Такое обновление выполняется нажатием кнопки в правом верхнем углу основной страницы панели мониторинга Library Health. Во время обновления кнопка изменится на , а рядом с каждой поддерживаемой категорией проблем появится текст .

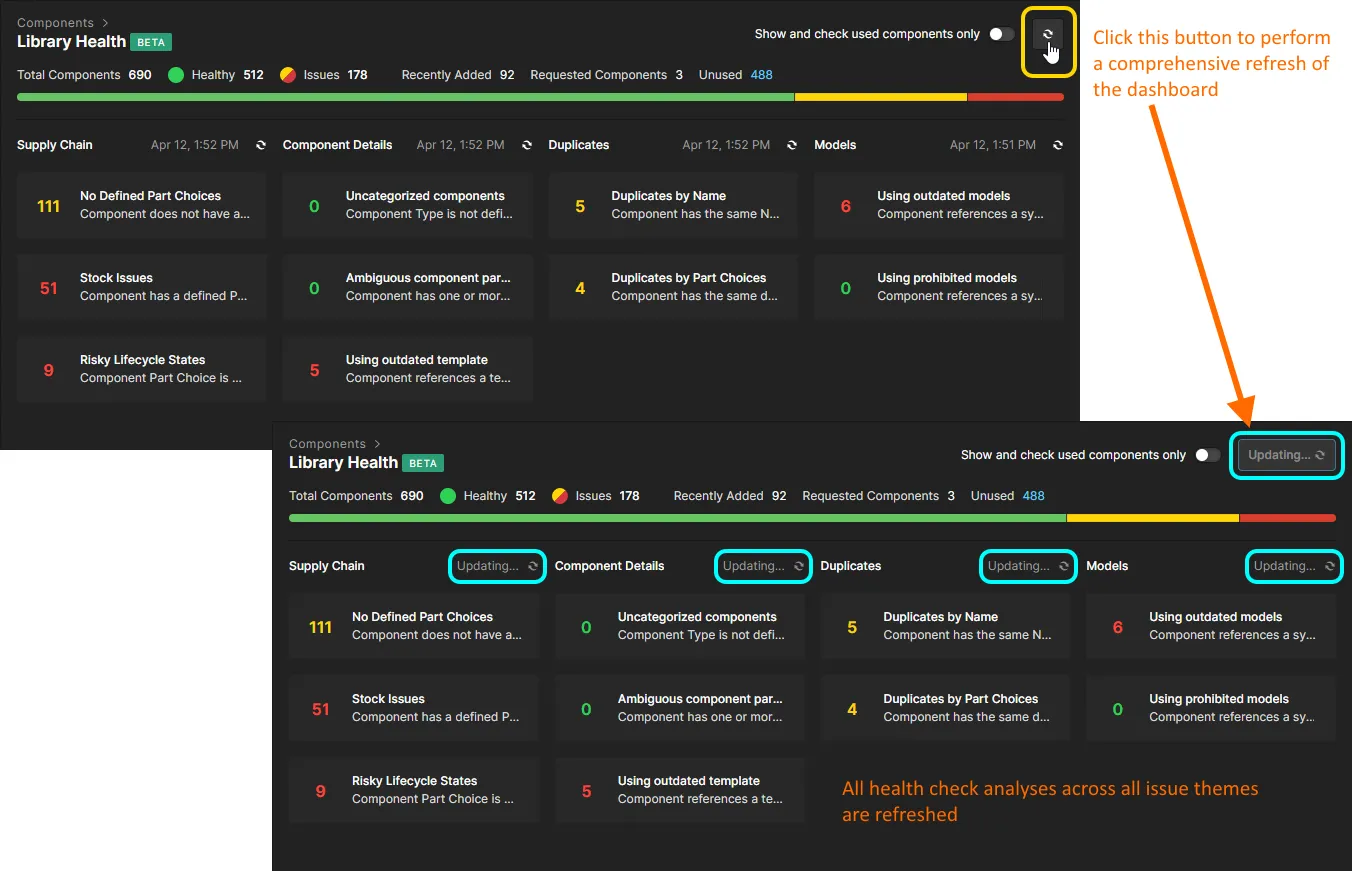

Запустите полное обновление проверок, выполнив полное обновление панели мониторинга, которое охватывает все анализы проверок во всех категориях проблем.Запустите полное обновление проверок, выполнив полное обновление панели мониторинга, которое охватывает все анализы проверок во всех категориях проблем.

  • Partial Dashboard Refresh – обновление всех связанных анализов состояния в рамках определенной группы проблем. Такое обновление можно запустить двумя способами: нажав элемент управления рядом с записью группы проблем на главной странице панели мониторинга Library Health или нажав кнопку в заголовке страницы подробных сведений при просмотре одного из типов анализа состояния в этой группе проблем.

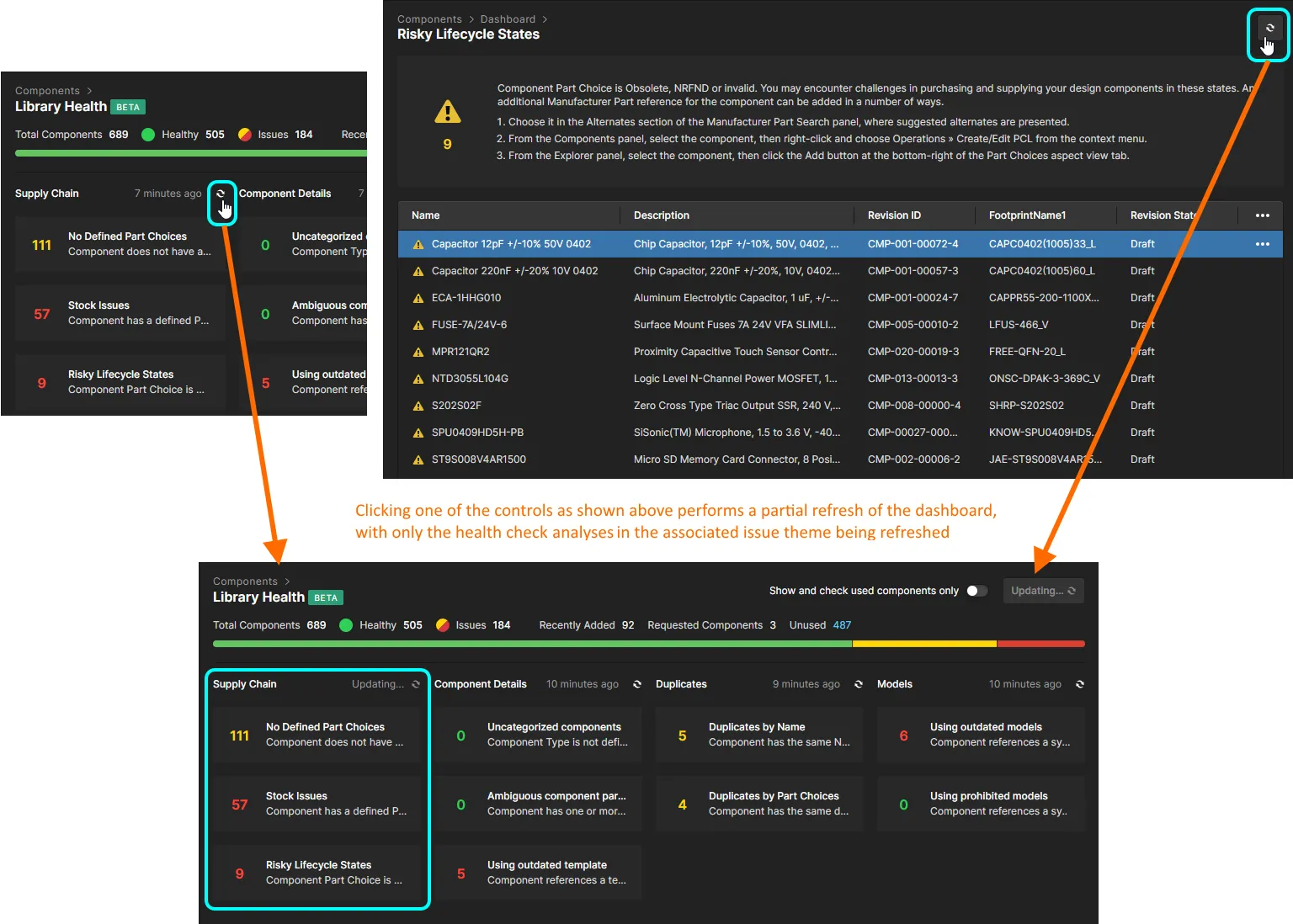

Запуск частичного обновления проверки состояния, охватывающего все анализы состояния, связанные с определенной группой проблем.Запуск частичного обновления проверки состояния, охватывающего все анализы состояния, связанные с определенной группой проблем.

Исключение компонентов из анализа состояния

Из анализа состояния можно исключить категории фильтрации компонентов или отдельные компоненты. Для этого откройте категорию проблем и включите параметр Exclude from Health Check, чтобы исключить из проверки всю категорию, либо выберите пункт меню Exclude from results для выбранного компонента, чтобы исключить из результатов проверки только этот компонент.

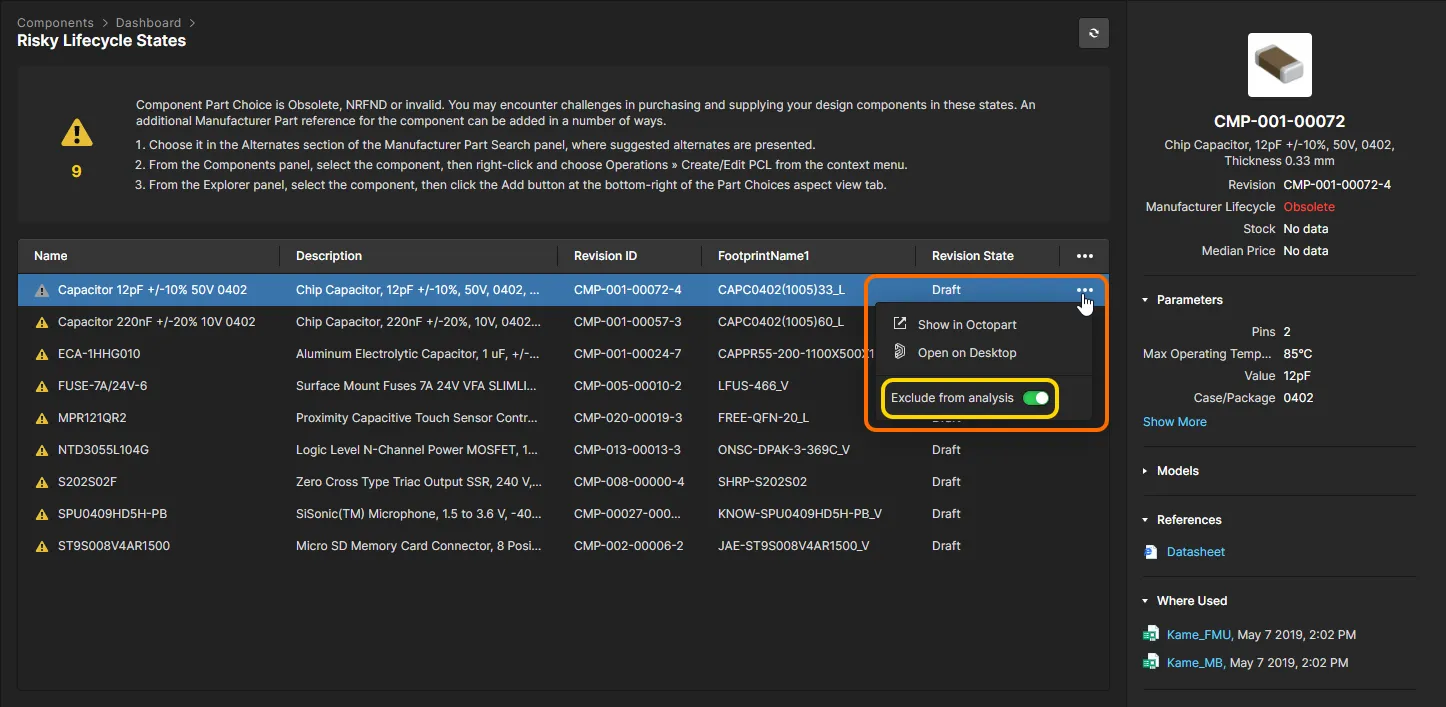

Исключение группы проблем или отдельного компонента из анализа состояния.Исключение группы проблем или отдельного компонента из анализа состояния.
