Конфигурация и параметры BOM Portal

Created: февраля 17, 2025 | Updated: февраля 04, 2026

Интерфейс BOM Portal предоставляет параметры и функции, позволяющие настроить систему под ваши конкретные потребности для текущего Managed BOM. Это включает настройку данных по поставщикам (sourced supplier data) в соответствии с требованиями вашей компании, а также работу со списком BOM таким образом, чтобы он соответствовал вашим процессам.

Настройки BOM

Окно BOM Settings, открываемое через пункт BOM Settings в главном меню , позволяет настроить, какие параметры поставщиков компонентов и параметры библиотечных компонентов включены для текущего Managed BOM, изменить способ формирования отчетов по проблемам (Issues), а также указать производственную партию, предпочтительный тип упаковки, валюту и глобальный регион, используемые для оценки стоимости, и предполагаемую дату завершения BOM.

Настройки BOM позволяют независимо выбирать Currency, используемую для ценообразования компонентов, и Country, из которого берутся эти оценки. Второй параметр учитывает региональные ценовые предложения от включенных поставщиков, сохраняя при этом вашу предпочтительную валюту.

Целевая цена

Целевая цена Параметрические данные позволяют добавить к каждой позиции компонента в документе ActiveBOM document или в Workspace Managed BOM желаемое максимальное значение цены за единицу. Эта функция помогает общей оценке рисков цепочки поставок, создавая Target price missed Issue, если Unit Price поставщика для позиции больше, чем Target Price.

Набор данных Target Price доступен в Managed BOM, если он был включен в источник BOM, например в проект (с ActiveBOM), из которого он был created from, или в файл данных BOM, который was uploaded. Если он недоступен, можно вручную added manually столбец Target Price и выполнить remapped параметров, однако этот процесс автоматизируется, когда включена опция Target Price, описанная ниже.

Когда в BOM Settings включена опция Target Price:

Становится доступной команда Managed BOM Set Target Price to Actual Price, которую можно применить к отдельным или ко всем записям BOM Item. Эта команда переносит текущее значение Unit Price поставщика для позиции в поле Target Price позиции, что, в свою очередь, означает, что будет сгенерировано Target price missed предупреждение, если последующее решение по поставщику будет иметь более высокую цену.
Если в Managed BOM столбец Target Price еще не отображается, его данные становятся видимыми.
Если Managed BOM не содержит параметрические данные Target Price, они автоматически создаются как пустые записи корректного типа данных (Money), и данные их столбца становятся видимыми в представлении BOM.

Когда в BOM Settings опция Target Price отключена, параметры команды Set Target Price to Actual Price больше недоступны, а столбец Target Price скрывается.

Обратите внимание: по умолчанию Target price missed issue отображается как Warning, но, как и для всех остальных проверок, его Reporting Level можно изменить на вкладке BOM Checks в окне BOM Settings.

Список заказов

Выберите вкладку Order List в окне BOM Settings, чтобы включать/отключать поставщиков компонентов; их доступность определяется настройками Part Source на странице Workspace Admin – Part Providers page. Окно BOM Settings также доступно по ссылке Favorite Suppliers в представлении Supply Chain.

Пересмотрите Order List решения по закупкам в списке компонентов BOM, изменив параметры поставщиков в окне BOM Settings.

Включайте/отключайте источники данных поставщиков, которые будут использоваться для решений по закупкам на основе пригодности компонентов и цены — по умолчанию выбраны те, что отмечены в конфигурации BOM Portal App. Снимите выбор с опции Manage Order List, чтобы исключить все решения по закупкам Supply Chain из строк BOM.

При выборе поставщиков в списке учитывайте их оценочную совместимость (%) с текущими позициями BOM, показанную в столбце Estimated BOM Coverage. Также учтите, что поставщики, не включенные в Altium Parts Provider, в этот список не попадают.

Отображаемый столбец Order List с решениями по компонентам от поставщиков будет автоматически изменяться в соответствии с обновленными предпочтениями по поставщикам.

Решения по компонентам, полученные из доступных данных поставщиков, будут учитывать вашу производственную партию (Batch Size), поскольку количество закупаемых компонентов напрямую влияет на цену.

Изменение объема производства (партии сборок плат) вызовет другой набор решений по закупкам из‑за влияния MOQ (Minimum Order Quantities) и порогов скидок по объему (price-break points).

После указания большего объема производства обновленные Order List решения поставщиков отражают существенно более низкую стоимость, что также видно в основной сводке цен над списком позиций BOM (см. Price per BOM).

Приоритет поставщиков

Окно BOM Settings также позволяет назначать Priority уровни записям поставщиков, что будет ранжировать и определять предпочтительных поставщиков компонентов для всех позиций BOM. Приоритизированный поставщик используется только тогда, когда доступно подходящее решение по закупке (или «предложение»). В противном случае позиция BOM будет использовать лучшее предложение от других включенных поставщиков — поведение режима Auto по умолчанию. Настройки приоритета поставщиков доступны на вкладке Order List в окне BOM Settings, которое можно открыть из верхнего меню или в представлении Supply Chain через пункт Favorite Suppliers.

Строки BOM будут использовать лучшее предложение по закупке (по умолчанию — с минимальной стоимостью), доступное у любого из включенных поставщиков компонентов. Выберите опцию Favorite Suppliers, чтобы задавать приоритет поставщиков в окне BOM Settings.

Укажите приоритет включенного поставщика в выпадающем меню Priority соответствующей записи. При настройке Auto по умолчанию поставщик используется только тогда, когда он предоставляет лучшее предложение по закупке.

Уровень приоритета поставщика можно установить в диапазоне от 1 до 4. Нескольким поставщикам можно назначить один и тот же уровень приоритета. Нажмите , чтобы подтвердить изменение.

В этом примере поставщик с наивысшим приоритетом был автоматически применен ко всем строкам BOM, поскольку для каждой записи у этого поставщика есть действительное, но не обязательно самое дешевое, предложение.

Вы можете открыть выпадающий список Order List записи, чтобы просмотреть предложения других поставщиков. Здесь доступно предложение с более низкой стоимостью (выделено зеленым), но система соблюла заданный приоритет поставщика.

Возможность задавать приоритет поставщиков компонентов особенно полезна, когда:

действует соглашение Custom Pricing (см. ниже) с конкретным, а значит и наиболее предпочтительным, поставщиком компонентов.
ваша организация требует по возможности использовать утвержденных поставщиков компонентов.
локальный складской запас компонентов предоставляется в BOM Portal как Custom Parts Provider.

Имеющийся на складе компании запас компонентов предоставляется в BOM Portal в приоритетном порядке через включенный Custom Parts Provider, который получает данные из корпоративной базы данных или корпоративной системы (PLM, ERP и т. п.).

Пользовательские цены

Если у вашей компании есть специальное соглашение по ценам с поставщиком, BOM Portal может учесть это через опцию Configure Custom Prices for a Supplier в окне BOM Settings (для доступа требуются права администратора). После настройки ценовые данные поставщика, используемые в Managed BOM, будут отражать ценовое соглашение, связанное с учетной записью вашей компании у поставщика.

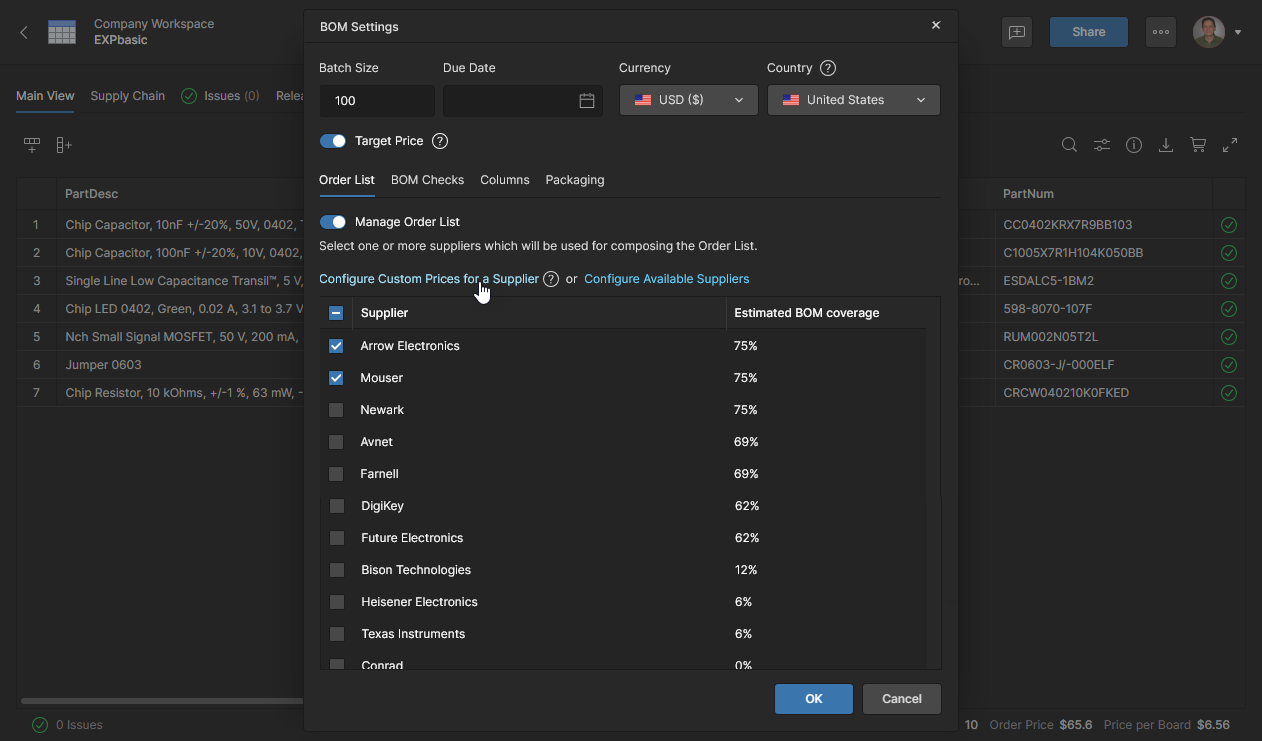

Выберите опцию Configure Custom Prices for a Supplier, чтобы зарегистрировать учетную запись поставщика в BOM Portal. Обратите внимание: поставщик должен быть включен и в Workspace Altium Parts Provider, и в BOM Settings, чтобы данные поставщика были доступны вашим Managed BOMs

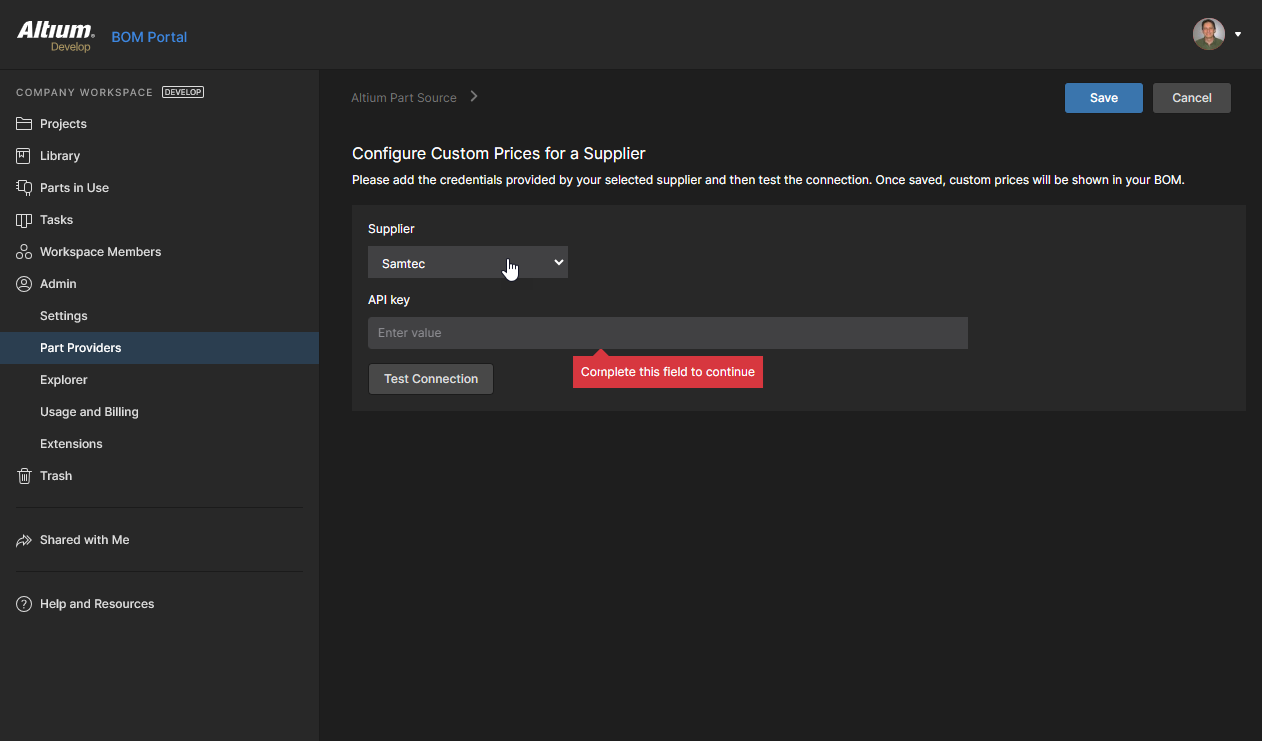

Настройка Custom Supplier Configuration выполняется в области Workspace Admin - Part Providers, поскольку она является частью существующей записи Altium Parts Provider. Выберите поставщика в выпадающем меню Supplier и введите учетные данные вашей учетной записи (ID, ключ или пароль — в зависимости от требований).

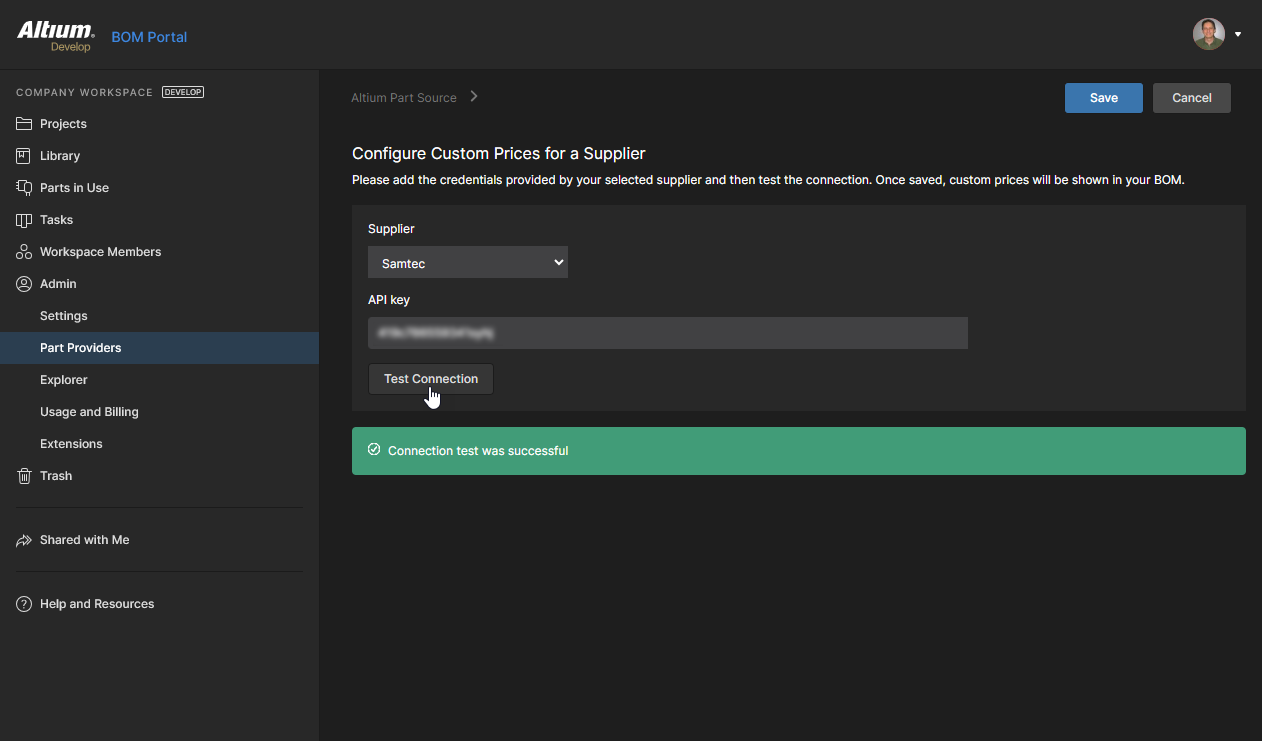

Проверьте подключение учетной записи поставщика () и, при успешном результате, подтвердите настройку (). После этого пользовательские цены для данного поставщика будут отображаться в ваших Managed BOMs, когда используются компоненты этого поставщика.

Эту опцию также можно настроить напрямую в записи Altium Parts Provider entry на странице Workspace Admin – Part Providers. Используйте ссылку Configure Available Suppliers, чтобы открыть и управлять Part Providers для этого Workspace.

См. Admin – Part Providers для получения дополнительной информации.

Проверки BOM

Выберите вкладку BOM Checks в окне BOM Settings, чтобы просмотреть и настроить, как в текущем документе формируются отчеты по Issues для строк BOM. Каждый тип проверки корректности BOM можно настроить на любой из доступных уровней — включая возможность игнорировать проверку (No Report). После этого обновленный уровень отчетности и соответствующий значок будут отображаться в документе BOM при обнаружении соответствующей проблемы.

Проблемы с позициями строк Managed BOM отмечаются в крайнем правом столбце значками, соответствующими Warning, Error или Fatal Error. Наведите курсор на значок, чтобы увидеть значение статуса, или щелкните, чтобы получить больше информации.

Текущие проблемы можно выборочно просматривать на вкладке Issues для подтверждения или исправления. Сведения об этом представлении см. в разделе BOM Error Detection and Correction.

Уровень, с которым сообщается о каждом типе проблемы, просматривается и настраивается через параметр BOM Settings, который открывает окно BOM Settings.

Откройте настройки отчётности проверки BOM на вкладке BOM Checks. В показанном здесь примере проблемы Duplicate Designator и Out of Date в настоящее время сообщаются как Error.

Используйте раскрывающиеся параметры Report Level, чтобы при необходимости изменить тип сообщаемой проблемы. Обратите внимание, что указана настройка по умолчанию, а параметр No Report приведёт к игнорированию проблемы.

После подтверждения кнопкой обновлённые уровни отчётности будут применяться ко всем Managed BOM. Можно использовать параметр Reset to Default, чтобы восстановить все проверки к их настройкам Report Level по умолчанию.

В этом примере изменённые уровни отчётности приводят к тому, что проблема Duplicate Designator помечается как Warning, а проблема Out of Date — как Fatal Error.

Столбцы библиотеки

Выберите вкладку Columns в окне BOM Settings, чтобы добавить любые доступные параметры из библиотеки компонентов или облачные параметры в Managed BOM в виде столбцов данных. Окно BOM Settings также доступно по ссылке Manage Columns в меню Column display preferences ().

Этот список заполняется всеми доступными параметрами как из Component Library, так и из облачных данных, полученных для данного документа BOM. Он позволяет при необходимости включать в BOM столбцы данных с конкретными или пользовательскими параметрами компонентов. После включения этих параметров видимость соответствующих столбцов BOM можно управлять из меню Column display preferences.

Откройте окно BOM Settings из меню , чтобы получить доступ к списку параметров Columns.

Выберите вкладку Columns и отметьте параметры компонентов, которые вы хотите включить как столбцы данных Managed BOM. Для выбора доступны параметры как из компонентов рабочего пространства (Library), так и из онлайн-данных (Cloud) — нажмите стрелку заголовка Data Source, чтобы переключить порядок списка.

Вновь включённые параметры будут добавлены в Managed BOM как столбцы данных. При необходимости можно переместить столбец, перетащив его заголовок в новое положение.

Так же, как и для других столбцов, управляйте видимостью добавленных столбцов из меню Column display preferences (). Записи можно перетаскивать в новое место для изменения порядка столбцов, а ссылка Manage Columns открывает вкладку Columns напрямую.

Предустановки заказов у поставщиков

Related information: Экономия на заказах BOM

Используйте меню Order List Preset BOM в представлении Supply Chain view, чтобы изменить критерии, определяющие, какие позиции поставщиков будут использоваться для закупочных записей Order List в BOM.

По умолчанию Order List заполняется самым дешёвым вариантом, доступным у включённых поставщиков, но с учётом ограничений по факторам поставки, таким как уровни складских запасов и минимальные объёмы заказа. Эта стандартная схема считается закупочным списком Single Order, где строки BOM включают единственное решение от поставщика, в отличие от списка Split Order, где строки BOM могут включать несколько решений от поставщиков (см. ниже).

Параметры Order List Preset предоставляют несколько способов управления тем, как используются предложения поставщиков для стандартных (Single Order) BOM:

Single Order – используется самое дешёвое предложение поставщика при наличии достаточного запаса. Любые поставщики, заданные как high priority, по возможности имеют преимущество. Выберите этот параметр, чтобы вернуть предложения поставщиков в списке заказов к состоянию по умолчанию.

Предустановка Single Order фактически является состоянием по умолчанию, при котором для строк Order List BOM используется наиболее дешёвое жизнеспособное решение для закупки.

Для этой предустановки применяется лучшее предложение для требуемого количества по строке BOM, выделенное зелёным цветом.
Single Order with Backorder – используется самое дешёвое предложение независимо от уровней запасов. Полезно для обеспечения минимально возможной стоимости заказа BOM, когда сроки не критичны. Детали BOM могут оставаться в заказе до появления в наличии.

Предустановка Single Order with Backorder применяет самое дешёвое решение для закупки к строкам BOM, но без ограничения по достаточному уровню запасов у поставщика.

Выбранное самое дешёвое предложение имеет недостаточный запас, и детали фактически находятся в бэк-ордере. «Опциональное» предложение (выделено зелёным) имеет значительно более высокую стоимость.
Single Order by Authorized Suppliers – используется самое дешёвое предложение только от авторизованных поставщиков или дистрибьюторов. Авторизованные поставщики определяются по Octopart’s Classification scheme.

Предупреждение BOM Check указывает, что используется неавторизованный поставщик или дистрибьютор. Предупреждение можно игнорировать или отключить, либо применить предустановку Single Order by Authorized Suppliers.

Предустановка Single Order by Authorized Suppliers будет использовать лучшие решения для закупки только у авторизованных поставщиков.
All by <supplier> - использует лучшее предложение только от указанного поставщика, где это возможно.

Предустановка All by <supplier> будет пытаться использовать решения для закупки исключительно у указанного поставщика, в пределах доступных уровней запасов.

Хотя это не обязательно самое оптимальное решение для закупки (здесь выделено зелёным), предустановка будет использовать предложения поставщика везде, где это возможно.
From ActiveBOM - использует лучшее предложение, отдавая предпочтение поставщикам, указанным в BOM-документе проекта. Обратите внимание, что этот параметр доступен, когда BOM был created from a Workspace Project и проект включает документ AtiveBOM document.

Предустановка From ActiveBOM будет пытаться использовать решения для закупки у поставщиков, указанных в исходном BOM проекта.

Поставщиков, используемых в исходном проекте, можно просмотреть в представлении BOM в Web Viewer’s BOM view. Эти выборы статичны и могут больше не быть оптимальными.

Применение предустановки Single Order восстановит закупочные решения BOM к использованию наилучших возможных предложений.

Разделённые заказы — это расширенная схема закупки, при которой в строке BOM Order List используется более одного предложения поставщика, чтобы получить более выгодное по стоимости решение для закупки или выполнить требуемое количество заказа при ограниченных запасах у поставщика.

См. BOM Order Savings для получения дополнительной информации о разделённых заказах и других вариантах снижения стоимости.

Параметры Order List Preset предоставляют варианты того, как применяются возможные Split Orders:

Split Order – к строке BOM Order List применяется более одного предложения поставщика, если это даёт преимущество по стоимости или по обеспечению полного количества из наличия.

У выбранного поставщика недостаточно запасов, чтобы закрыть количество заказа BOM. Это потенциально решается разделением заказа между несколькими поставщиками с помощью предустановки Split Order.

Предустановка Split Order применяет нескольких поставщиков к позиции BOM Order List, когда, как в данном случае, есть преимущество по обеспечению полного количества из наличия.
Split Order without Priority – к строке BOM Order List (то есть Split Order) применяется более одного предложения поставщика, если это даёт преимущество по стоимости или по обеспечению полного количества из наличия, но без учёта настроек Supplier Priority — текущие предпочтения поставщиков игнорируются.

Здесь предустановка Split Order была применена, чтобы закрыть дефицит по складу деталей, доступных из внутреннего запаса компании. Поставщик, которому назначен высокий приоритет, закрывает требуемое количество заказа (в данном случае Farnell).

Применение предустановки Split Order without Priority назначит наиболее оптимального поставщика для закрытия количества заказа без учёта настроек приоритета поставщиков (в данном случае Newark). Обратите внимание, что отсутствие приоритета также позволяет формировать другие выгодные разделённые заказы.

Упаковка

Выберите вкладку Packaging в окне BOM Settings, чтобы задать предпочтительные и допустимые типы упаковки компонентов, используемые в автоматизированном Order List портала BOM Portal. Эти настройки повлияют на сформированные решения поставщиков в списке и могут быть скорректированы в соответствии с требованиями компании к упаковке компонентов, например, с учётом производственных процессов и предпочтений по хранению.

Когда включён параметр приоритета типа упаковки, окно заполняется списком Configure Packaging Priority всех доступных типов. Элементы списка можно отключать/включать и вручную переупорядочивать, задавая их приоритет по убыванию.

Автоматический выбор типа упаковки для компонентов в Order List, показанный в столбце Packaging, можно изменить на вкладке Packaging окна BOM Settings.

Включите опцию типа упаковки, чтобы задать приоритет автоматического выбора упаковки в соответствии с порядком, указанным в списке Configure Packaging Priority.

Выбор типов Order List в перечне BOM, показанный в столбце Packaging, изменяется в соответствии с обновлённым приоритетом типов упаковки — в этом примере наивысший приоритет у Tape & Reel.

Список Configure Packaging Priority можно переупорядочить, используя значки со стрелками для перемещения выбранного типа на новое место в списке.

После сохранения настроек окна () перестроенный список типов упаковки изменит приоритет автоматического выбора типов в соответствии со списком Configure Packaging Priority.

Список в столбце Packaging отражает обновлённые варианты выбора Order List, стремясь по возможности удовлетворить текущий приоритет типов упаковки (в данном случае — Cut Tape).

Записи типов упаковки в списке настроек Configure Packaging Priority можно отключать, чтобы убрать их из приоритетов.

Удалённые варианты упаковки не будут использоваться процессом Order List, если только не удастся найти решение для закупки с включённым типом упаковки — как в случае с двумя компонентами в этом примере.

Логика автоматического подбора решения для закупки в BOM Portal всегда пытается найти оптимальный вариант закупки компонента на основе ряда факторов, включая соответствие требованиям, жизненный цикл, уровни складских запасов, цены и т. п. Включение предпочтений по упаковке добавляет к этому процессу ещё один фактор.

Возможности представления списка

Предусмотрены дополнительные опции для работы с перечнем BOM и включёнными в него позициями:

Search: Найти и подсветить текст данных BOM, совпадающий с введённой строкой поиска (без учёта регистра).

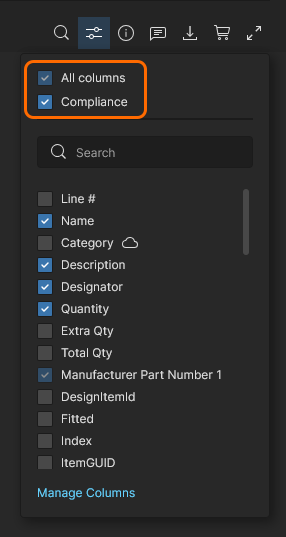

Column Preferences: Включить/отключить отображение столбцов параметров. Перетаскивайте элементы, чтобы изменить порядок отображаемых столбцов — обратите внимание, что закреплённый столбец нельзя перемещать в порядке. Также доступны дополнительные опции для включения/выключения All Columns (кроме закреплённых) и отключения/включения столбцов Compliance по соответствию (RoHS, REACH и т. д.). Ссылка Manage Columns в меню открывает вкладку Columns в окне BOM Settings, где можно управлять доступностью столбцов параметров BOM.

Столбцы также можно переупорядочивать, перетаскивая заголовок столбца на новое место.

Information (Info) pane: Просмотр полной информации о текущем выбранном BOM или элементе advanced search на основе трёх вкладок.
- Library data вкладка — доступна, когда компонент связан с Workspace Library component. Показывает информацию о компоненте, такую как ссылка на ID библиотеки (нажмите, чтобы перейти к записи компонента в библиотеке), параметры, Part Choices и Where Used (нажмите на запись, чтобы открыть соответствующий проект/BOM).
- Part data вкладка — включает сводку по компоненту и складским остаткам/ценам, его параметры и загружаемые даташиты (References).
- Alternates вкладка — список всех доступных альтернатив для выбранной строки BOM с рейтингом доверия. Данные на вкладке сгруппированы по плиткам:
  - • Manually Added alternates — существующие альтернативы, специально добавленные через опцию Add Alternate, либо полученные из импортированного BOM (обозначаются на панели тегами Alternate; ). Альтернативный компонент также можно добавить к текущей строке BOM, выбрав Add as Alternate из доступной записи в списке вкладки Alternates панели — доступны записи, входящие и в группы Part Choices for Primary, и Suggested Alternates for Primary.
  - • Part Choices for Primary — доступно, когда с линией BOM связан библиотечный компонент (включая его список Part Choices list). Выбор Part Choice, применённый к строке BOM (как записи Manufacturer и Manufacturer Part Number), отмечается на панели тегом Primary ().
  - • Suggested Alternates for Primary — список альтернативных компонентов, предоставляемый ресурсами данных о компонентах в Workspace (IHS Markit, SiliconExpert и т. д.).
  Вкладка Alternates предоставляет дополнительные возможности управления альтернативами в Managed BOM, например удаление применённой альтернативы () из текущего выбранного элемента BOM и повышение применённой альтернативы до основного компонента BOM () — прежний основной компонент понижается до альтернативы. Также альтернативный компонент из списка Suggested Alternates for Primary можно добавить как один из Part Choices основного компонента, используя опцию Add to Part Choices в его записи.

Панель Info предоставляет полные сведения о компоненте, выбранном в списке BOM или в результатах Parametric Search.

Обратите внимание: информация о складских остатках, показанная на панели Info, представляет собой сумму уровней запасов, доступных у включённых поставщиков Workspace, как определено в источнике Altium Part Provider, доступном через страницу Admin – Part Providers. Представленная информация о ценах для Part Choice — это минимальная доступная цена (до уровня ценового разрыва 10000).

Эта информация формируется только по тем включённым поставщикам, которые предлагают решение для закупки данного компонента — то же относится и к component Part Choices.

Панель Info также предлагает режим параметрического сравнения, который включается при выборе двух записей в результатах поиска — используйте Crtl+Click, чтобы выбрать дополнительную запись. Различия параметров между компонентами подсвечиваются красным, а общие данные и соответствующая справочная информация (например, даташиты) отображаются ниже.

Выберите две записи результатов поиска компонентов, чтобы увидеть их параметрические различия на панели Info.

Comments: Как и другие средства просмотра данных Workspace, интерфейс BOM Portal поддерживает document Commenting. Комментарии к BOM добавляются к строкам из панели Comments and Tasks, могут быть связаны с упомянутым пользователем и назначены пользователю как Task. Откройте панель Comments and Tasks и следуйте подсказкам, чтобы разместить комментарий.

Откройте или закройте панель Comments and Tasks с помощью значка .

Нажмите кнопку Place a Comment, чтобы добавить комментарий к строке BOM.

Используйте появившийся курсор размещения (), чтобы выбрать строку BOM для комментирования.

Введите текст комментария в окне Commenting, при необходимости добавив упоминание пользователя. Введите символ @, чтобы открыть список участников и групп Workspace для выбора упоминания.

Установите опцию Assign a task, чтобы создать Task (запрос на выполнение работы) для упомянутого пользователя или другого пользователя, выбранного в связанном выпадающем списке.

Нажмите кнопку Post, чтобы подтвердить размещение комментария и, если назначено, создание связанной Task.

Запись комментария добавляется на панель Comments and Tasks. Окно Commenting, которое можно открыть в любое время, позволяет добавлять последующие комментарии, упоминания и назначения либо изменять статус Task.

Строки BOM с добавленными комментариями помечаются значком в начале строки. Можно выбрать ссылку Task в комментарии, чтобы выполнить кросс-переход к этой записи в представлении Workspace Tasks view.

Интерфейс представления Tasks показывает сведения о текущей Task и позволяет изменять её Status, Priority, назначать её другому пользователю и добавлять дополнительные комментарии или ссылки.

Если для вашего Workspace настроена Jira Integration, то в окне Commenting будет доступно выпадающее меню, позволяющее выбрать режим Jira (вместо Comment). Это позволяет создать или связать задачу проекта Jira в соответствующем сервисе Atlassian Jira^®.

См. Working with Jira Tasks для получения дополнительной информации.

См. Web Viewer Commenting для получения дополнительной информации о работе с комментариями.

См. Working With Tasks для получения дополнительной информации о Task, связанных с комментариями.

Download: Сохраните полный перечень BOM с BOM Template или без него, либо сохраните подмножество перечня на основе конкретного поставщика в вашем Order List для закупки. Файлы сохраняются в папку по умолчанию браузера в формате CSV (*.csv), либо при выборе Template — в формате Excel (*.xlsx).

Эти файлы представляют собой рабочие (в процессе) перечни BOM, тогда как BOM можно официально выпустить как новую ревизию через функцию Releases feature в BOM Portal и затем скачать оттуда.

Octocart: Открывает панель Buy with Octocart, которая применяет текущий Order List BOM для генерации виртуальных корзин покупок для отдельных поставщиков компонентов. Записи закупки у поставщиков используют ресурсы данных о компонентах Octopart’s, чтобы автоматически загрузить веб-корзину поставщика при нажатии кнопки (или ). Обратите внимание: данные столбца Total в BOM суммируют заказ по компоненту с точки зрения общей стоимости и количества заказа (Order Quantity), где последнее является суммой требуемого Quantity и любых Surplus.

Функция управления перенаправлениями в вашем браузере может препятствовать автоматическому открытию корзин на сайтах поставщиков. Это можно решить, добавив ваш Workspace Altium 365 в исключения правил браузера. Например, в браузере Chrome перейдите к chrome://settings/content/popups и добавьте URL вашего Workspace как запись Allowed to send pop-ups and redirects.
В настоящее время функция Workspace Octocart поддерживает порталы поставщиков Mouser, Newark, DigiKey и Onlinecomponents.
Источники данных поставщиков включаются в записи Altium Parts Provider в разделе Workspace Part Providers (доступно только администраторам).

Full Screen: Отображайте интерфейс UI, используя полноэкранный режим браузера.

BOM Data Order and Filtering

Вы можете переупорядочивать позиции (строки) BOM по конкретному столбцу параметров, используя варианты сортировки по возрастанию/убыванию в заголовке, а также применять фильтрацию данных столбцов, чтобы ограничить строки указанными значениями:

Упорядочивайте строки BOM по определённому набору данных, переключая стрелку в заголовке соответствующего столбца. Нажмите значок в заголовке столбца, чтобы отсортировать список BOM по возрастанию по этому набору данных; нажмите ещё раз — для сортировки по убыванию; нажмите ещё раз — чтобы убрать сортировку BOM, заданную данными этого столбца (это будет видно по тому, что значок вернётся к стандартному серому цвету).

Для составных столбцов данных, таких как Order List, доступны дополнительные варианты сортировки: список BOM можно настроить на сортировку по параметрам цены позиции (Unit Price) или уровня запасов (Stock) с выбором порядка по возрастанию или убыванию. Вы можете использовать отдельные столбцы Unit Price и Stock, чтобы восстановить порядок сортировки, переключив их значок в состояние по умолчанию (не синее).

Используйте параметр фильтра столбца (), чтобы ограничить видимые строки BOM теми, которые соответствуют отмеченным пунктам выпадающего меню или числовому диапазону. Это особенно полезно для выделения строк BOM, содержащих компоненты с проблемными статусами жизненного цикла производителя (например, Not for New Designs или Obsolete) либо с недостаточным соответствием RoHS/REACH (например, No или пустые значения). Обратите внимание: параметр All включает/выключает все флажки.

Ряд столбцов, содержащих составные данные, таких как Manufacturer Part Number, Order List и Total, позволяет выбирать их подпараметры для применения фильтра. Например, Manufacturer Part Number предоставляет варианты подфильтра Part Number, Manufacturer и Lifecycle — все они присутствуют в ячейках данных этого столбца.

List Structure Features

Саму таблицу позиций BOM можно изменять с помощью дополнительных опций, доступных в левом верхнем углу списка:

Add Row: Добавить ещё одну строку позиции в конец списка BOM, что позволяет вручную включить ещё одну запись компонента в BOM. Введите (или найдите и выберите) новую ссылку на компонент в ячейке Manufacturer Part Number, затем заполните ячейки Count и Designator, чтобы завершить процесс. При обновлении значения ячейки нажмите Enter, чтобы подтвердить изменение.
Add Column: Добавить столбец параметров в существующий список BOM, что позволяет включать заранее определённые типы данных для каждой строки (). Используйте опцию Column Preferences, чтобы изменить его позицию в порядке столбцов.
Delete Row: Полностью удалить текущую выбранную строку позиции.
Delete Column: Полностью удалить столбец. Удаление столбца доступно, когда выбран его заголовок, и только для набора данных, который не сопоставлен как параметр BOM — например, для столбца, добавленного вами вручную.
Hide Column: Удалить столбец параметра из отображаемого списка BOM — доступно при выборе заголовка столбца. Эквивалентно отключению записи столбца в меню Column Preferences.
Rename Column: Изменить Title столбца в окне Update Column — доступно при выборе заголовка столбца.
Update to Latest Revision: Обновить запись данных BOM, чтобы актуализировать ссылку на компонент Workspace, помеченный как Out of Date. Вы можете обновить все компоненты BOM, помеченные как Out of Date, с помощью команды Update Component Revisions command.
Unlink From Component: Разорвать связь между выбранной производительской деталью в строке BOM и компонентом Workspace, у которого есть соответствующая запись Part Choice — доступно, когда установлена BOM to Workspace library link.
Add Alternate: Добавляет пустую строку позиции ниже текущей выбранной строки. Введите подходящий Manufacturer Part Number или выберите из выпадающих вариантов, чтобы завершить запись альтернативного компонента. Обратите внимание: альтернативу также можно добавить вручную, выбрав запись компонента на вкладке Alternates в представлении Info pane’s Alternates tab, либо добавить альтернативы ко всем компонентам BOM автоматически с помощью функции Autofill Alternates.
Create Library Component: Создаёт запись компонента на основе параметров текущей выбранной строки BOM. После подтверждения процесса в окне Create Library Component создаётся новый Workspace library component, который также связывается с текущей строкой BOM. Доступно, когда компонент BOM соответствует требованиям, но ещё не linked to a Workspace component.

Ряд перечисленных выше опций также доступен из контекстного меню по правому клику, которое включает следующие дополнительные пункты:

Copy и Paste: Стандартные операции копирования/вставки, применяемые к текущему выделенному тексту/области (включая данные столбца, когда выбран его заголовок).

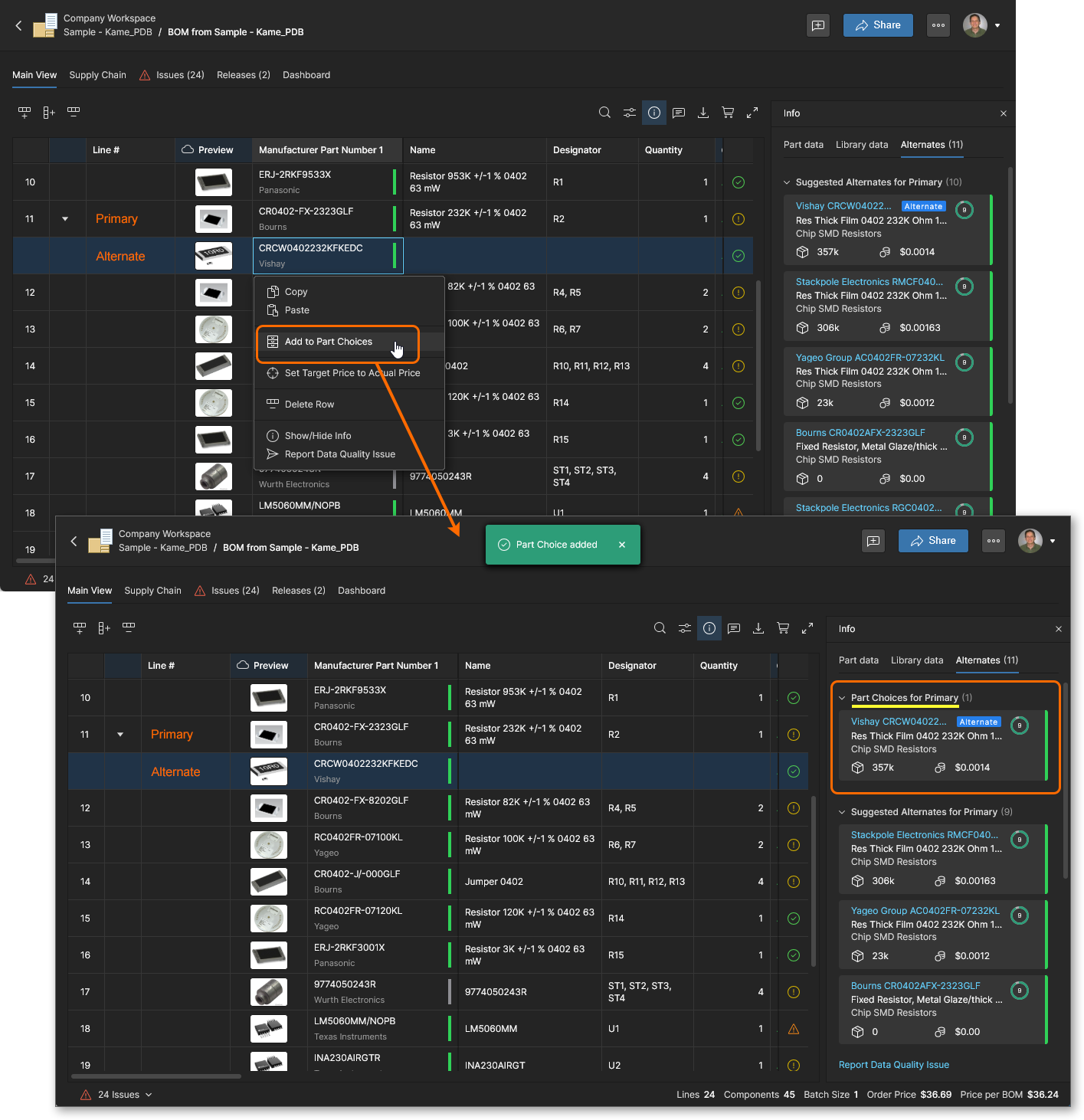

Add to Part Choices: Для выбранной альтернативной строки BOM добавить этот компонент как запись Part Choice для связанного Primary component — который должен быть компонентом библиотеки Workspace. Это эквивалентно опции Add to Part Choices option в панели Info.

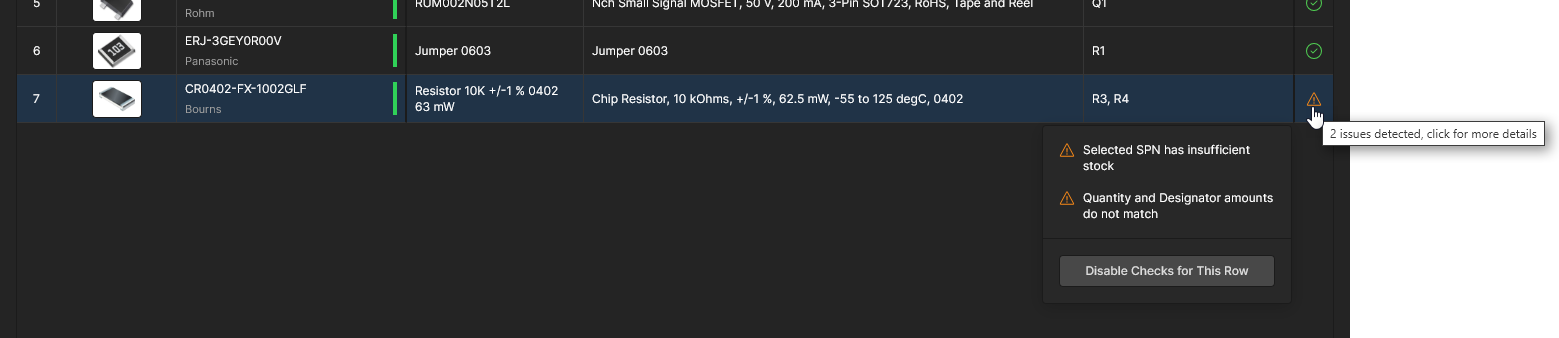

Disable/Enable Checks for This Row (правый клик или click on значок Issue): Запретить включение данных компонента этой строки в процесс проверки «здоровья» BOM, как это отображается в представлении Issue view и связанных значках (например, ). Компонент, исключённый из проверок, будет отображать значок игнорирования () и не будет включён в список Issues, независимо от потенциальных проблем.
Set Target Price to Actual Price: Принудительно установить для параметра Target Price в строке позиции BOM значение Unit Price текущего решения поставщика, как определено записью Order List. Это изменение можно применить ко всем строкам BOM с помощью команды Set Price to Actual Price, доступной в верхнем меню . Обратите внимание: обе команды доступны только когда опция Target Price включена в BOM Settings.
Show/Hide Info: Переключить представление панели Information с данными, относящимися к текущей выбранной строке (позиции). Эквивалентно переключению панели основным значком , как описано выше.
Pin/Unpin Column: Переключить закрепление столбца в представлении списка — доступно при выборе заголовка столбца. Закреплённый столбец перемещается влево и затем остаётся там при горизонтальной прокрутке.

Autofill Alternates

BOM Portal поддерживает концепцию альтернативных вариантов компонентов (Alternates), связанных с конкретной строкой BOM. Альтернативные компоненты могли быть включены в uploaded BOM file или могут быть добавлены специально в запись BOM с помощью функций Add Alternate или Add as Alternate. Что касается вариантов компонентов, BOM Portal также предлагает Part Choices библиотечных компонентов и Suggested Alternates (получаемые из подключённых источников данных), которые можно выбирать через функции part search в BOM (). Обратите внимание: Part Choices доступны, когда запись BOM linked to a Workspace component.

Все эти альтернативы компонентов собраны для просмотра на вкладке Alternates в Info pane в виде разделов Manually Added, Part Choice List for Primary (если доступно) и Suggested Alternates for Primary. Чтобы автоматически заполнить документ BOM альтернативными компонентами, взятыми из этих ресурсов, выберите опцию Autofill Alternates в основном выпадающем меню , а затем в окне Autofill Alternates укажите количество альтернатив, которое вы хотите добавить к каждой записи BOM, и нужно ли ограничить добавления только Part Choices.

BOM Portal позволяет добавить альтернативные компоненты ко всем позициям за один автоматизированный шаг с помощью опции Autofill Alternates. В этом примере строка BOM 3 уже содержит запись альтернативного компонента (Alternate), которая могла быть добавлена вручную или включена в загруженный файл BOM.

Откройте окно Autofill Alternates из главного меню () и укажите количество альтернативных компонентов, которые нужно добавить к каждой строке BOM. Обратите внимание: наличие альтернатив (Alternate) для строки BOM можно посмотреть на панели Info pane.

Если опция Add alternates from data providers отключена, процесс автозаполнения выдаст всплывающее предупреждение (см. ниже), если в BOM недостаточно доступных записей Part Choice — обратите внимание, что Part Choices присутствуют для позиций BOM, связанных с библиотечными компонентами. В этом примере выбрана опция поставщиков данных.

Строки альтернативных компонентов добавляются к каждой позиции BOM в зависимости от их доступности, что видно на панели Info. Для этой позиции BOM панель Info показывает только Suggested Alternatives for Primary, поскольку компонент не связан с библиотечным компонентом.

Приоритет включения альтернативных компонентов: сначала Part Choices, затем Suggested Alternates, как показано в этой строке BOM. Первый Part Choice — это «основной» парт-номер позиции BOM, поэтому две запрошенные альтернативы берутся из оставшегося Part Choice и одного Suggested Alternate.

Любые уже существующие записи альтернативных компонентов, например альтернативы, добавленные вручную, учитываются в числе запрошенных добавлений — они не перезаписываются. Аналогично, если процесс Autofill Alternates повторить, например запросив больше добавлений, существующие записи останутся и будут учитываться в общем количестве запрошенных добавлений.

При выборе заполнения альтернативных записей только из Part Choices, когда опция Add alternates from data providers остаётся отключённой, BOM Portal попытается добавить запрошенное количество записей из доступных Part Choices. Если для конкретной позиции BOM доступных Part Choices недостаточно, будет показано окно предупреждения. Обратите внимание: поскольку одна из записей Part Choice компонента, как правило, используется как «основной» Manufacturer Part Number (MPN), для добавления альтернативных компонентов остаётся на одну меньше.

Состояние окна Autofill Alternates по умолчанию — автоматически заполнять альтернативные позиции BOM из доступных Part Choices. Для этого подхода оставьте опцию Add alternates from data providers отключённой (disabled).

Если у позиции BOM меньше Part Choices, чем запрошено, BOM Portal добавит доступные и покажет подробное окно предупреждения. В этом примере у двух из четырёх позиций BOM недостаточно Part Choices.

Хотя на панели Info здесь показаны два Part Choice, только один доступен как альтернативный компонент, потому что другой Part Choice относится к «основному» производственному парт-номеру строки BOM (MPN).

Эта позиция BOM может предоставить две запрошенные альтернативы, поскольку всего доступно четыре записи Parts Choice, пригодные в качестве альтернатив.

Автозаполнение дополнительного количества

Функция Autofill Extra Quantity в BOM Portal предоставляет удобный автоматизированный способ оптимизировать закупочные количества компонентов с учётом производственных факторов, таких как потери при настройке SMT-автомата, типичный процент брака/потерь при сборке и требования к дополнительному запасу компонентов.

Дополнительные количества в BOM автоматически рассчитываются как процент от требуемого производственного количества или как фиксированное увеличение. Дополнительные количества можно применять к пассивным компонентам (резисторы, конденсаторы и т. п.) по типу корпуса/упаковки, либо к другим конкретным категориям компонентов на основе их Component Type. Обратите внимание: итоговое количество по строке BOM (Total Qty) равно количеству компонентов в BOM (Quantity), умноженному на производственное количество BOM (Batch Size), плюс любые дополнительные количества компонентов (Extra Qty).

Выберите опцию Autofill Extra Quantity в верхнем меню , чтобы настроить автоматическое добавление дополнительных количеств для пассивных или других типов компонентов. Обратите внимание: в этом примере включены столбцы BOM Extra Qty и Total Qty, а производственный запуск BOM (Batch Size) установлен в 10 единиц. Выберите опцию Add the first one, чтобы начать настройку.

Чтобы добавить дополнительные пассивные компоненты, выберите конкретный тип корпуса компонента в выпадающем меню Case/Package (), затем введите желаемое увеличение (Extra Qty) как количество штук или как процент от общего количества (Units). Используйте значок , чтобы добавить ещё.

Можно добавить несколько правил дополнительного количества, выбирая другие типы корпусов в меню Case/Package и задавая увеличение числом (pcs) или процентом (%). Выберите опцию Add the first one в разделе Others, чтобы настроить дополнительные компоненты для других Component Types.

Чтобы добавить дополнительные компоненты для типов, отличных от пассивных (Passive Parts), выберите общий тип компонента в выпадающем меню Component Types (), затем введите желаемое увеличение (Extra Qty) как количество штук или как процент от общего количества (Units).

Preserve existing values in BOM if they are higher – Эта опция относится к тому, как обрабатываются уже существующие дополнительные количества, например добавленные вручную или из предыдущего процесса Autofill. Если включено, эта опция позволит только увеличивать значение в записи Extra Qty.
Save as default – Отметьте эту опцию, чтобы сохранить текущие настройки для будущих сеансов. Это можно повторять в последующих сеансах, чтобы сохранить другой набор значений по умолчанию.

Дополнительные количества компонентов добавляются в столбец BOM Extra Qty на основе либо типа корпуса пассивного компонента, либо указанного Component Type. В этом примере 20% добавляется к компонентам в корпусе 0402 (строки 1, 2, 7), 5 штук — к компонентам в корпусе 0603 (строка 6), и 10 штук — к типу компонента Optoelectronics (строка 4). Дополнительные количества, рассчитанные в процентах, округляются вверх до ближайшего целого.

Обратите внимание: итоговое количество по строке BOM (Total Qty) равно количеству компонентов в BOM (здесь PartCount), умноженному на производственный запуск BOM (Batch Size), плюс любые дополнительные количества компонентов (Extra Qty). Процесс Autofill увеличивает итоговое количество компонента в BOM на заданный процент или число штук. В показанном здесь примере значение Total Qty для строки 2 увеличено на 20% с 60 до 72, в результате чего значение Extra Qty составляет 12.

Редактирование, перемещение и клонирование

BOM Portal позволяет управлять самим документом BOM с помощью опций Edit, Move и Clone, доступных в верхнем меню .

Edit – доступ и редактирование Name и Description текущего документа BOM. Нажмите , чтобы принять изменения.

При редактировании проектного документа BOM на странице Workspace Projects page можно добавлять/редактировать параметры проекта (Project Parameters) и связь Project-to-BOM. Последняя автоматически задаётся для документов BOM, созданных из проекта, и определяет исходные данные BOM для доступа из проекта и синхронизации.

См. editing a BOM Project lInk для получения дополнительной информации.
Move – переместить проектный документ BOM в другую родительскую папку Workspace. Выберите целевую папку (текущая папка отображается приглушённой), затем нажмите кнопку для подтверждения. Обратите внимание: перемещённый документ BOM подчиняется схеме наследования прав доступа Workspace. См. Moving a Project для получения дополнительной информации.
Clone – создать копию текущего документа BOM. Примите или отредактируйте Name клонированного документа и, при необходимости, добавьте Description и укажите другую родительскую папку (через опцию Change в настройках Advanced) — нажмите для подтверждения. Если указана другая целевая папка, документ будет подчиняться схеме наследования прав доступа Workspace.

Версия для печати

Локализовано с помощью ИИ

Если вы обнаружили проблему, выделите текст/изображение и нажмитеCtrl + Enter, чтобы отправить нам свой отзыв.

Доступность функциональных возможностей

Набор доступных функциональных возможностей зависит от вашего решения Altium – Altium Develop, редакция Altium Agile (Agile Teams или Agile Enterprise) или Altium Designer (на активной подписке).

Если вы не видите в своем ПО функцию, описанную здесь, свяжитесь с отделом продаж Altium, чтобы узнать больше.
