Servizio di licenza privato

Per le organizzazioni che richiedono che le installazioni di Altium Designer rimangano offline, cioè isolate da Internet, la comodità e la flessibilità della licenza software on-demand possono essere fornite da un Altium Private License Service locale, anziché dal servizio cloud Altium Licensing Service.

Il Private License Service (PLS) dedicato, implementato su un PC connesso alla LAN/WAN aziendale, viene configurato da un amministratore per acquisire localmente le licenze Altium dell'azienda e poi distribuirle alle installazioni di Altium Designer secondo necessità.

In modo simile all'utilizzo di una licenza dal portale Altium License Service, una postazione (istanza) di una licenza Altium Designer ospitata dal PLS può essere "presa in prestito" dal software quando è in uso e quindi "revocata" (restituita al pool di licenze disponibili) quando non è più necessaria. Con Altium PLS, le licenze possono anche essere distribuite in modalità Roaming, in cui la postazione di licenza viene concessa in prestito alla macchina di destinazione per un periodo di tempo specificato: ciò consente al PC host di Altium Designer, ad esempio un laptop, di "spostarsi" liberamente pur restando isolato dalla rete.

Un PLS offre la flessibilità richiesta dalle aziende che ospitano più installazioni di Altium Designer, con il vantaggio aggiuntivo che l'utilizzo di licenze e postazioni può essere configurato, monitorato e controllato da un Altium Private License Service centralizzato, che a sua volta è ospitato su una LAN/WAN locale che può essere isolata da Internet.

Storicamente, Altium Private License Service (PLS) è stato disponibile come applicazione standalone (Private License Server (14.0.0.34)) installata come servizio Windows sulla macchina host. A supporto dell'attuale esigenza di una gestione delle licenze software più sofisticata, le versioni correnti di Enterprise Server offrono un'implementazione del PLS migliorata e semplificata, disponibile come parte dell'installazione del server. Enterprise Server Private License Service supporta diverse modalità operative, può essere configurato come License Service centrale o locale e può distribuire sulla rete locale sia licenze Altium Designer sia licenze server Altium, oltre a molto altro.

Se non è già presente, il primo passaggio per utilizzare il PLS di Enterprise Server è installare e concedere in licenza Enterprise Server.

Vedere Installing the Enterprise Server

Enterprise Server Licensing

Le funzionalità di Enterprise Server, incluso il suo Private License Service (PLS), diventano disponibili quando Enterprise Server stesso è stato concesso in licenza con l'aggiunta di una Altium Enterprise Server License idonea. Per consentire agli utenti di accedere a Enterprise Server da Altium Designer, è inoltre necessaria una licenza Altium Enterprise Server CAL valida (Client Access License).

Enterprise Server fornisce un metodo flessibile di self-licensing per aggiungere o acquisire licenze Altium. Questo è disponibile tramite la pagina Licenses (Admin – Licenses) nell'interfaccia browser del Workspace di Enterprise Server, che fornisce la connessione al portale Altium Licensing () da cui le licenze Altium della tua azienda possono essere acquisite localmente.

Sono disponibili tre schede:

• Licenses – fornisce un elenco di tutte le licenze attualmente disponibili. Saranno necessarie almeno due licenze per concedere effettivamente la licenza a Enterprise Server (Altium Enterprise Server e Altium Enterprise Server CAL). Altre licenze possono essere aggiunte per essere distribuite tramite il PLS. Le licenze possono essere acquisite From cloud (scegliendo da un elenco di licenze disponibili per la tua azienda dal portale Altium), oppure From file (importando da disco file di licenza alf esistenti).
• Groups – consente di assegnare licenze a gruppi di utenti. In modalità Local PLS, il PLS di Enterprise Server può offrire selettivamente licenze software assegnate a un gruppo specifico. Per impostazione predefinita (salvo diversa specifica), tutte le licenze acquisite da Enterprise Server vengono assegnate al gruppo All Users e quindi sono disponibili per qualsiasi utente che si colleghi al PLS.
• Reports – fornisce una serie di funzioni di monitoraggio e reporting sull'utilizzo delle licenze che possono essere utilizzate per verificare come le licenze vengono usate all'interno di un'organizzazione. Questo è particolarmente utile con il Private License Service, poiché i dati dei report possono essere usati per assicurare il miglior utilizzo possibile delle postazioni di licenza disponibili, per prevedere future esigenze di licenza e per determinare l'utilizzo dei singoli utenti. È disponibile una gamma di opzioni di reporting, accessibili tramite sottoschede specifiche. A seconda del tipo di informazioni richieste per ciascun report, è possibile applicare i relativi filtri per personalizzare i risultati in modo da includere licenze, gruppi, utenti e periodi di tempo specifici. È disponibile anche un'opzione per esportare il report corrente su disco in formato CSV, compatibile con Microsoft Excel e altre applicazioni di foglio di calcolo, per finalità amministrative e contabili.

Vedere Enterprise Server Licensing per informazioni dettagliate sull'acquisizione e la configurazione delle licenze in Enterprise Server.

In sintesi, Enterprise Server e le sue connessioni client possono essere concessi in licenza tramite:

• l'acquisizione delle licenze Server e Client Access (CAL) dal portale online Altium License service. Questo utilizza l'opzione From cloud, descritta sopra. Esci e poi accedi nuovamente all'interfaccia browser del Workspace di Enterprise Server per abilitare le nuove funzionalità concesse in licenza.

  Si noti che una licenza CAL non è necessaria se Users will not be accessing the Enterprise Server, ossia se il server verrà utilizzato solo come Licensing Server.

• la connessione al servizio PLS in un altro server Altium (ad esempio un servizio licenze centrale) che offre licenze Altium Enterprise Server acquisite con postazioni disponibili.

  Vedere la modalità External PLS mode di seguito per i dettagli su questa opzione di licenza.

• l'importazione da disco di file di licenza alf esistenti.

  Questo utilizza l'opzione From file ed "acquisisce" di fatto licenze server che già possiedi localmente. Esci e poi accedi nuovamente all'interfaccia browser del Workspace per abilitare le nuove funzionalità concesse in licenza. Se si tratta di licenze multi-postazione, possono essere distribuite in rete per concedere licenze ad altri software compatibili.

  Vedere Obtaining License Files per informazioni sull'acquisizione dei file di licenza dal Company Dashboard.

Acquisire licenze aggiuntive

Una volta che Enterprise Server è stato correttamente concesso in licenza dal Cloud o tramite file di licenza esistenti, il Private License Service è pronto per essere configurato per distribuire licenze sulla rete locale. Ulteriori licenze Altium Designer acquistate dalla tua azienda possono essere acquisite tramite la pagina License Manager dell'interfaccia browser del Workspace – Admin – Licenses.

Per aggiungere una licenza a Enterprise Server, fai clic sul pulsante e seleziona dalle opzioni cloud (o file) come in precedenza. Si noti che le licenze possono essere acquisite in blocco o singolarmente: utilizzare le caselle di controllo nell'elenco Add license per selezionare quali licenze Enterprise Server acquisirà.

Le licenze appena acquisite vengono successivamente incluse nell'elenco Licenses del server. Per impostazione predefinita, le licenze vengono impostate sul gruppo "All Users" (a meno che l'opzione that option non sia stata deselezionata), rendendole disponibili a tutti gli utenti registrati del Workspace. Questo può essere confermato dalla pagina License Edit, accessibile facendo clic sul pulsante associato a una voce di licenza.

Configurare il License Service

Una volta che Enterprise Server è stato installato e concesso in licenza (come sopra), le licenze acquisite possono essere rese disponibili sulla rete host dal Private License Service (PLS) del server. Per offrire la massima flessibilità nel modo in cui le licenze vengono distribuite ai client basati su rete (Altium Designer e altre installazioni server), il PLS può essere configurato e utilizzato in diverse modalità operative, come riepilogato di seguito:

• Modalità No PLS – la configurazione predefinita di Enterprise Server, in cui le licenze acquisite non vengono rese disponibili (distribuite) sulla rete.
• Modalità Local PLS – le licenze Altium acquisite vengono rese disponibili sulla rete dal servizio PLS (locale) del server.
• Modalità External PLS – Enterprise Server si connette e utilizza un PLS external (ad esempio un PLS di un server Altium remoto configurato come servizio licenze centrale) al posto del proprio sistema di licenza. Il servizio di licenza esterno potrebbe essere basato su un Altium Infrastructure Server (AIS) o su un altro Enterprise Server.

Come promemoria, prima di utilizzare il PLS del server in una qualsiasi delle sue modalità, Enterprise Server deve essere configurato per connettersi e accedere al portale del servizio Altium License, in modo che le licenze acquistate dalla tua organizzazione possano essere acquisite; una volta completato questo passaggio, può anche rimanere offline. In alternativa, tutte le licenze necessarie potrebbero essere acquisite dal Company Dashboard o tramite un server Altium separato connesso a Internet, e quindi trasferite all'Enterprise Server locale come singoli file di licenza.

Le licenze acquisite, come le licenze Altium Server e Connection (CAL) o le licenze Altium Designer, possono quindi essere distribuite sulla rete locale dal PLS.

Modalità No PLS

Come suggerisce il nome, la modalità No PLS di Enterprise Server è essenzialmente il server nella sua configurazione standard (predefinita), in cui il PLS non è abilitato.

In quanto tale, non offre licenze Altium sulla rete; tuttavia, le licenze possono comunque essere acquisite dal portale del servizio Altium License. Questa funzione supporta la capacità di Enterprise Server di essere concesso in licenza "autonomamente" tramite licenze acquisite o file di licenza alf importati, che coesistono con il metodo legacy che prevede l'inserimento dei file di licenza nella cartella radice dell'installazione.

Per selezionare questa modalità, selezionare l'opzione No PLS nella pagina License Manager dell'interfaccia browser del Workspace – Admin – Settings – License manager.

L'opzione Automatically create assignment for All Users group forza l'assegnazione delle licenze appena acquisite al gruppo predefinito All Users. Il modo in cui le licenze vengono assegnate influirà sulla loro disponibilità ai gruppi quando vengono distribuite in rete dal PLS, come illustrato di seguito. Fare clic su per confermare qualsiasi modifica alle impostazioni.

Modalità Local PLS

In questa configurazione PLS del server, le licenze saranno rese disponibili alle installazioni di Altium Designer e Server ospitate sulla rete. Enterprise Server viene concesso in licenza normalmente, tramite licenze acquisite o file di licenza alf.

Il PLS distribuisce licenze a un'installazione di Altium Designer (client) sulla rete quando l'utente accede a Enterprise Server.

Per passare a questa modalità, selezionare l'opzione Local PLS nella pagina License Manager dell'interfaccia browser del Workspace – Admin – Settings – License manager.

Quando si configura la modalità No PLS, la modalità di autenticazione influirà direttamente sul modo in cui le licenze vengono distribuite alle installazioni client sulla rete; vedere i dettagli di seguito.

Il PLS esporrà le licenze ad Altium Designer quando l'utente accede a Enterprise Server. Le licenze Server diventeranno disponibili per altri server sulla rete quando il PLS di Enterprise Server è nella modalità di sicurezza "No Authentication" (vedere le opzioni di seguito).

La modalità Local PLS fornisce impostazioni aggiuntive che determinano quali utenti possono ricevere specifiche licenze Altium Designer (in base ai gruppi utenti) e per quanto tempo una licenza rimarrà concessa in prestito quando non viene utilizzata. Fare clic su per confermare qualsiasi modifica alle impostazioni.

Impostazioni Local PLS

Modalità di autenticazione di License Manager

La modalità di autenticazione del PLS del server può essere impostata su Server Session  oppure No Authentication  a seconda di come si desidera rendere disponibili le licenze ai client di rete (Altium Designer e server). Utilizzare il menu a discesa License Manager Authentication per effettuare la selezione.

Server Session:
Alla sessione corrente di connessione client viene concesso l'accesso alle licenze: una sessione viene avviata effettuando l'accesso all'Enterprise Server Workspace da Altium Designer. Questa è la modalità PLS standard del server, in cui l'accesso alle licenze è vincolato a una sessione di Enterprise Server. Selezionare Admin – Sessions dal menu principale per visualizzare e gestire le sessioni di connessione correnti.

Poiché in questa modalità di sicurezza la connessione PLS viene verificata da una sessione attiva, le licenze non possono essere accessibili da altri server sulla rete (che non effettuano l'accesso) né dalla connessione interna PLS setup in Altium Designer. Le licenze sono disponibili quando un utente accede a Enterprise Server da Altium Designer.

No Authentication:
Qualsiasi connessione al PLS del server avrà accesso alle licenze disponibili. Si tratta di una modalità meno restrittiva che può essere usata per l'accesso alle licenze quando gli utenti di Altium Designer non effettuano l'accesso all'Enterprise Server Workspace, oppure quando Enterprise Server è configurato come Private License Service centrale (un Licensing Server) in una configurazione con più server.

• Poiché in questa modalità le connessioni PLS non sono vincolate a una sessione server (accesso), le licenze Enterprise Server disponibili possono essere accessibili da altri server di rete. Gli altri server devono essere impostati in modalità External PLS, con l'opzione "Local licensing" deselezionata in modo da utilizzare la licenza del server remoto.
• Poiché le connessioni PLS non vengono verificate da una sessione server, Altium Designer può accedere direttamente alle licenze usando la connessione PLS interna di Altium Designer – Setup private license server nella pagina License Management (come avveniva per l'accesso a PLS 1.0). Vedere Licensing without Server sign in (di seguito) per ulteriori informazioni.
• Se un utente accede a un account server, il PLS crea un nuovo utente con un nome corrispondente a quell'account, nel formato user_name server_name. L'utente avrà accesso solo alle licenze associate a quell'account utente generato, come determinato dalla successiva appartenenza al gruppo assegnata. Questa azione può essere disabilitata deselezionando Automatic user creation option (vedere di seguito).

Creazione automatica dell'utente (modalità No Authentication)

Quando selezionata (impostazione predefinita), il PLS di Enterprise Server genererà automaticamente un account utente che corrisponde all'account di accesso al server. Quindi, se un utente accede, ad esempio, al server LicenseServer utilizzando l'account utente registrato Trevor, il PLS crea automaticamente un utente denominato Trevor LicenseServer (user_name server_name): questo è il Nome "attivo" che deve essere usato per l'appartenenza ai gruppi e quindi per determinare la distribuzione delle licenze. Vedere Automatic User sync functionality di seguito per maggiori informazioni.

Se l'opzione Automatic user creation è deselezionata, l'account utente del server (Trevor) non sarà in grado di connettersi al PLS (e quindi alle licenze disponibili), a meno che l'account corrispondente user_name server_name non esista già. Nella maggior parte dei casi questa opzione dovrebbe essere abilitata. L'eccezione potrebbe verificarsi quando l'amministratore del server desidera predeterminare quali account utente di Enterprise Server possono essere usati per connettersi al server quando è in modalità No Authentication.

Inoltre, il PLS di Enterprise Server genererà automaticamente un account utente (impostato sul nome dell'account Windows dell'utente) se un utente si connette tramite la funzione Setup Private License Server in Altium Designer, invece di accedere a Enterprise Server; si noti che il nome utente generato ha un formato diverso da quello descritto immediatamente sopra. Vedere Licensing without Server sign in di seguito per ulteriori informazioni.

► Vedere la sezione Existing User per una tabella riepilogativa dei tipi di profilo utente del server.

Intervallo di timeout per la restituzione della postazione

L'opzione Seat return timeout interval è inclusa per forzare la scadenza di una licenza concessa in prestito dopo che Altium Designer non ha risposto al PLS per il numero di ore specificato.

Il PLS interroga regolarmente un client di progettazione sulla rete e si aspetta una risposta; tuttavia, le risposte non verranno restituite se, ad esempio, il PC host del client è entrato in modalità Sospensione o Ibernazione, oppure se l'applicazione client si è arrestata in modo anomalo o è stata chiusa forzatamente. Quando le risposte del client non vengono ricevute per un periodo di tempo superiore all'intervallo di timeout impostato (4 ore, per impostazione predefinita), la postazione di licenza concessa in prestito dal client verrà revocata e restituita al pool di postazioni disponibili per quella licenza.

Questa opzione è di fatto una versione automatizzata e temporizzata della funzione manuale License Release.

Crea automaticamente l'assegnazione per il gruppo All Users

Quando questa opzione Local PLS è selezionata (impostazione predefinita), le licenze appena acquisite verranno assegnate al gruppo predefinito All Users. La licenza distribuita sarà accessibile a tutti gli utenti di Altium Designer che si connettono al server, indipendentemente dal gruppo a cui appartiene l'utente.

Accesso alla licenza Altium Designer (Sign In)

In modalità Local PLS, le licenze configurate ed esposte dal Private License Service possono essere accessibili dalle installazioni di Altium Designer sulla rete, che agiscono come client del PLS. Per accedere a una licenza Altium Designer fornita dal PLS di Enterprise Server, accedi al tuo Enterprise Server Workspace da Altium Designer: la casella di controllo associata nella finestra di dialogo può essere usata per automatizzare l'accesso.

Accesso al server impala in Altium Designer.

Una volta che Altium Designer è connesso a Enterprise Server e al relativo PLS, l’area delle licenze disponibili della vista Gestione licenze (Altium Designer Agile, Altium Designer) verrà popolata con l’elenco delle licenze private fornite dalla connessione PLS del server. Usa l’opzione License Management del client di progettazione dal menu a discesa del controllo Utente corrente (in alto a destra) per accedere alla vista License Management.

License Management accesso alla pagina in Altium Designer.

Per prendere in prestito una licenza per l’installazione di Altium Designer, fai clic sul pulsante Use License nel riquadro della licenza oppure fai clic con il pulsante destro sul riquadro e seleziona il comando Use License dal menu contestuale. Tieni presente che una licenza ospitata da Enterprise Server può essere impostata in modalità Automatic Leasing, in modo che in Altium Designer non sia richiesto alcun intervento dell’utente, oltre all’accesso al server.

Con una licenza in uso, il relativo riquadro sarà contrassegnato con l’icona  e evidenziato con un bordo verde. Il campo Seats della licenza verrà aggiornato per riflettere l’occupazione di un ulteriore posto di quella licenza.

Le licenze private diventano disponibili quando si accede al server. Tieni presente che l’opzione interna Setup PLS di Altium Designer non viene utilizzata.

Lo stato della licenza è visibile anche nell’interfaccia browser del Workspace nella pagina License Manager (Admin – Licenses). Espandi la voce della licenza () per vedere i dettagli correnti del prestito e, se necessario, terminare la sessione di prestito dell’utente corrente facendo clic sul comando Release.

► Consulta la tabella Confronto delle modalità PLS del Server per un riepilogo comparativo della modalità PLS locale.

Roaming di una licenza server privata

Un posto di una licenza Private Server può essere usato in roaming, cioè acquisito per un periodo di tempo specificato. Non è necessario rimanere connessi al server licenze per usare la licenza in questa modalità: puoi disconnetterti e lavorare offline, in sostanza spostandoti liberamente con il tuo posto licenza.

Per usare in questa modalità un posto di una licenza Private Server disponibile, fai clic sul pulsante  nel riquadro della licenza oppure fai clic con il pulsante destro sul riquadro e seleziona il comando Roam dal menu contestuale. Comparirà la finestra di dialogo Retain License nella quale potrai definire per quanti giorni e/o ore desideri usare in roaming il posto licenza. Inserisci il numero di giorni e/o ore oppure usa le frecce su/giù finché non viene visualizzato il numero desiderato.

Con una licenza in uso in modalità roaming, il relativo riquadro sarà contrassegnato con l’icona  e evidenziato con un bordo verde. Il campo Seats della licenza verrà aggiornato per riflettere l’occupazione di un ulteriore posto di quella licenza.

Per usare una licenza Private Server in modalità roaming, usa l’opzione Roam.

Quando usi una licenza in modalità roaming, puoi disconnetterti dal server licenze e lavorare offline. L’unico momento in cui devi connetterti al server licenze quando usi un posto di una licenza in questa modalità è quando vuoi rilasciare la licenza oppure estendere il periodo di roaming. Quest’ultima operazione viene eseguita facendo di nuovo clic sul pulsante  . Quindi regola il periodo di roaming come richiesto, usando la finestra di dialogo Retain License .

Il rilascio di una licenza usata in roaming viene eseguito connettendosi al server licenze e facendo clic sul pulsante nel riquadro della licenza oppure facendo clic con il pulsante destro sul riquadro e selezionando il comando Release dal menu contestuale.

Modalità PLS esterna

La modalità di configurazione External PLS di Enterprise Server è destinata alle installazioni in cui sono presenti più server nella rete e uno di essi è configurato come Private License Service centrale (remoto) per tutti gli utenti. Questo tipo di installazione è adatto a un’azienda più grande, in cui ogni reparto aziendale (Engineering, Development, ecc.) potrebbe utilizzare più installazioni di Altium Designer e un server locale di reparto per la gestione dei dati di progettazione. Sia i server di reparto per i dati di progettazione sia le installazioni di Altium Designer sono concessi in licenza da un servizio di licenza centrale come il PLS in un Altium Server o in un Altium Infrastructure Server, dedicato a tale compito.

In questa configurazione i server sono impostati come segue:

• Central Licensing Server – questo è impostato su Local PLS mode (vedi sopra) in modo che tutte le licenze acquisite vengano distribuite sulla rete. Dal punto di vista del Server locale (di reparto), questo è il Server esterno che offre il servizio di licenza tramite il proprio PLS. Tieni presente che l’opzione Creazione automatica utente deve essere selezionata (impostazione predefinita), poiché questo abilita la sincronizzazione utente tra Server locali ed esterni.

  Affinché il Server di licenza centrale fornisca licenze ad altri server sulla rete impostati su External PLS Mode (ad esempio, i server di reparto), il Server di licenza centrale (impostato in modalità Local PLS) deve avere il proprio License Manager Authentication Mode impostato su No Authentication.



  Se invece fosse impostato sulla modalità di sicurezza Server Session , l’Identity Service (IDS) del Server non consentirebbe una connessione PLS a un altro server sulla rete, perché in tale modalità le connessioni vengono verificate da e associate a una sessione creata quando un Utente accede: un server, come prevedibile, non effettua l’accesso.

• Local (department) Server – questo è impostato su External PLS mode ed è configurato per connettersi e usare il PLS del Server di licenza centrale, al posto del PLS del server locale. Il Server locale utilizza quindi un PLS external (quello nel Server di licenza centrale) per la gestione delle licenze, ma continuerà comunque a offrire i propri servizi locali di gestione dati agli Utenti connessi.

Per passare il server locale alla modalità PLS esterna, seleziona l’opzione External PLS nella pagina License Manager nell’interfaccia browser del Workspace – Admin – Settings – License manager.

Imposta URL e porta del PLS esterno per accedere al server esterno configurato come server centrale di licenze private.

In questa modalità, Enterprise Server si connette e usa un PLS esterno (ad esempio un PLS di server remoto configurato come Server di licenza centrale) al posto del proprio servizio di licenza (PLS). L’indirizzo di rete del Server di licenza centrale nell’immagine sopra, e quindi la destinazione della connessione al PLS esterno, è http://LicenseServer – questo indirizzo si basa sul computer_name del PC host del server licenze.

Un Server locale “di reparto”, impostato in modalità PLS esterna, reindirizza di fatto alle installazioni locali di Altium Designer le licenze distribuite dal PLS del Server di licenza centrale.

Quando un utente di Altium Designer accede al Server locale (ora configurato in modalità PLS esterna), il servizio PLS del server remoto viene “reindirizzato” attraverso l’Enterprise Server locale e offrirà le proprie licenze ad Altium Designer. Come di consueto, l’utente deve usare credenziali (locali) valide per accedere al server locale.

Impostazioni PLS esterna

Le opzioni e impostazioni External PLS sono quelle descritte di seguito. In genere, questa configurazione viene usata per un server locale/di reparto in cui sia Altium Designer sia le licenze del server sono gestiti da un servizio di licenza centrale remoto.

URL e porta PLS

Le relative impostazioni PLS url e PLS Port devono corrispondere a quelle della configurazione del server esterno. L’URL è l’indirizzo (nome di rete) del PC remoto che ospita il PLS del server “centrale”, come indicato dalla voce “Nome computer” del PC host in Control Panel\System and Security\System. In Windows 10, vedi Settings » System » About.

Licenze del Server locale

• Quando l’opzione Use local license manager for vault licensing è abilitata (selezionata), Enterprise Server verrà concesso in licenza “internamente” tramite licenze server acquisite dal servizio Altium License, oppure tramite file di licenza alf importati dal disco o collocati nella cartella di installazione del server.
• Quando l’opzione non è selezionata, Enterprise Server verrà concesso in licenza dal PLS esterno, come indicato dalle impostazioni PLS url e Port. Il server esterno (ad esempio un Server di licenza centrale) disporrebbe di licenze Altium Enterprise Server disponibili, con posti sufficienti, che ha acquisito dal servizio Altium License. Tieni presente che ogni volta che il server è stato concesso in licenza in modo diverso, potrebbe essere necessario riavviarlo per abilitare le sue funzioni.

► Consulta la tabella Confronto delle modalità PLS del Server per un riepilogo comparativo della modalità PLS esterna.

Assegnazione delle licenze ai gruppi utenti

L’opzione Automatically create assignment for All Users group impone che le licenze appena acquisite vengano assegnate al gruppo predefinito All Users . Questa opzione è disabilitata quando l’opzione Use local license manager for vault licensing sopra non è selezionata, poiché in tale modalità tutte le licenze provengono dal PLS esterno, ad esempio il PLS in un server remoto usato come Server di licenza centrale.

Funzionalità di sincronizzazione automatica utenti

Come descritto sopra, per implementare un sistema di licenze centralizzato basato su più Altium Server, un server viene configurato come PLS centrale che distribuisce licenze ai Server locali (ad esempio di reparto) e ai relativi Utenti assegnati. Il Server di licenza centrale è impostato in modalità PLS locale (e “Nessuna autenticazione”), mentre i Server locali sono impostati in modalità PLS esterna in cui il PLS assegnato è il Server di licenza centrale remoto.

Quando gli utenti di Altium Designer accedono al proprio Server locale, hanno accesso alle licenze che sono state “reindirizzate” dal PLS (esterno) nel Server di licenza centrale.

Parte del meccanismo coinvolto nel concedere a un Utente l’accesso alle licenze remote tramite il Server locale è la creazione di un nome utente “sincronizzato” nel Server di licenza centrale: il Nome utente locale viene sincronizzato nel Server di licenza centrale. Vedi Creazione automatica utente in modalità No Authentication, sopra.

Il profilo Utente creato nel Server licenze ha il nome account Utente composito; user_name server_name, dove server_name si riferisce al nome di rete del Server locale (di reparto) dell’utente e user_name si riferisce al nome usato per accedere a quel Server locale. Il nome composito si riferisce all’account “locale” dell’utente.

Ad esempio, se l’utente AltiumPaul accede al proprio server locale assegnato (Department Workspace ospitato su IMPALA), il PLS nel server centrale (Licensing Server ospitato su LicenseServer) consentirà l’accesso alla licenza creando una voce User denominata AltiumPaul IMPALA. Il First Name e il Last Name del nuovo profilo utente saranno rispettivamente AltiumPaul e IMPALA (Utente e Server di reparto locali) – il Username dell’account è IMPALA:AltiumPaul.

Quando è impostato in modalità PLS esterna, le licenze per un utente autenticato provengono dal PLS esterno specificato, che crea un profilo utente sincronizzato (come mostrato sotto).

In una configurazione multi-server (server di licenza centrale e Server locali “di reparto”), il nome utente di un Server locale viene sincronizzato/replicato nel Server licenze, se non esiste già, fornendo così accesso locale alle licenze centralizzate.

In questo caso, una licenza di Altium Designer nel Licensing Server remoto verrà mostrata come presa in prestito da AltiumPaul IMPALA – che è l’utente sincronizzato AltiumPaul proveniente dal Server locale (il Department Workspace ospitato su IMPALA). Anche se l’utente di Altium Designer ha effettuato l’accesso al server di reparto locale, la licenza di Altium Designer viene fornita dal PLS Licensing Server remoto (tramite il server locale). Tieni presente che Altium Designer mostra una licenza come presa in prestito dall’account Utente Username, che per l’utente creato in questo esempio è IMPALA:AltiumPaul.

Come utente che ha effettuato l’accesso al proprio server locale “di reparto”, accederà in modo trasparente alle licenze dal server di licenza centrale tramite il proprio server locale.

Gruppo del Server licenze

I profili Utente sincronizzati con un server PLS centrale in una configurazione multi-server possono essere aggiunti ai gruppi, proprio come per qualsiasi altro Server impostato in modalità PLS locale.

Nel caso di una configurazione server costituita da un Server di licenza centrale e Server locali distribuiti (come descritto sopra), gli Utenti duplicati (sincronizzati) nel Server licenze possono essere aggiunti ai gruppi per limitare la disponibilità delle licenze. Pertanto, quando un Utente accede a un Server locale, le licenze rese disponibili all’Utente (dal PLS del Server licenze esterno tramite il Server locale) saranno determinate dai gruppi e dalle assegnazioni delle licenze configurati per quell’Utente sincronizzato nel Server di licenza centrale.

Nell’esempio sopra, l’utente sincronizzato AltiumPaul IMPALA (l’utente AltiumPaul sincronizzato dal Server locale) nel Server licenze potrebbe essere aggiunto a un gruppo Engineering, al quale è assegnata una particolare licenza di Altium Designer. Quando l’utente AltiumPaul accede al proprio server locale, la licenza specificata diventerà disponibile in virtù del gruppo utenti associato e della configurazione di assegnazione licenza nel Server licenze esterno.

In genere, queste assegnazioni di gruppo utenti e di licenza verrebbero implementate dall’amministratore del Server licenze, una volta che un utente del Server locale ha effettuato l’accesso per la prima volta (innescando così il processo di sincronizzazione utente).

Per ulteriori informazioni sull’uso di gruppi e assegnazioni delle licenze, vedi Assegnazioni dei gruppi di licenze di seguito.

Licenze senza accesso al Server

Per gli utenti di Altium Designer che non utilizzano le funzionalità di gestione dati di Enterprise Server e che quindi non accedono al server, Altium Designer può accedere alle licenze dal PLS del server usando la configurazione PLS interna di Altium Designer (come descritto di seguito). Per questo approccio, Enterprise Server è configurato come segue:

• Il PLS del server è impostato su Local PLS, in modo che le licenze siano rese disponibili sulla rete.
• Il PLS deve essere impostato sulla modalità di sicurezza “No Authentication”, poiché in questa configurazione una sessione server non verrà stabilita tramite l’accesso al server.
• Il PLS del server dispone di una licenza Altium Designer idonea assegnata a All Users, in modo che sia accessibile da qualsiasi connessione al server.

Accesso alle licenze in Altium Designer

Per accedere alle licenze ospitate dal Server in Altium Designer (senza accesso), seleziona Connect to Local Server nella vista License Management (usa l’opzione Licenses dal menu a discesa del controllo Utente corrente per accedere alla vista License Management). Si aprirà la finestra di dialogo Private License Server Setup.

Inserisci i dettagli di base del server per il PLS nella finestra di dialogo Private License Server Setup e fai clic su OK. Il nome del server sarà il nome di rete (computer) del PC che ospita Enterprise Server e la porta standard è 9780 – usa la porta 9785 e l’FQDN del server per stabilire una connessione https sicura (vedi esempio). Le altre impostazioni della finestra di dialogo, come le opzioni Servers list, si applicano alla connessione di tipo legacy PLS 1.0.

Tieni presente che solo le voci Nome server e Porta sono necessarie quando usi la configurazione interna di Altium Designer per accedere alle licenze PLS. Il comportamento è diverso quando ci si connette al legacy PLS 1.0.

Una volta connesso al PLS, l’area delle licenze disponibili della vista License Management verrà popolata con un elenco di licenze private che sei autorizzato a utilizzare.

Per prendere in prestito una licenza per l’installazione di Altium Designer, fai clic sul pulsante Use License nel riquadro della licenza oppure fai clic con il pulsante destro sul riquadro e seleziona il comando Use License dal menu contestuale. Tieni presente che una licenza ospitata da Enterprise Server può essere impostata in modalità Automatic Leasing, in modo che in Altium Designer non sia richiesto alcun intervento dell’utente, oltre all’attivazione iniziale della connessione Private license server.

Con una licenza in uso, il relativo riquadro sarà contrassegnato con l’icona  icona ed evidenziata con un bordo verde. Il campo Seats relativo alla licenza verrà aggiornato per riflettere l’occupazione di un ulteriore posto di tale licenza. Sul lato server, la voce della licenza nella pagina License Manager (Admin – Licenses) mostrerà che un posto è stato occupato da un Nome utente derivato dal PC host di Altium Designer; per maggiori informazioni vedere la sezione seguente.

Utenti creati

Quando un utente si connette al PLS dell’Enterprise Server da Altium Designer senza effettuare l’accesso (come descritto sopra), viene creato nel server un profilo utente che corrisponde al Nome computer di connessione e al nome dell’account utente Windows attivo, cioè il computer e l’account Windows che ospitano Altium Designer.

Ad esempio, un utente potrebbe usare un account Windows chiamato Design su un computer denominato PC4. Quando viene usata l’opzione Connect to Private Server di Altium Designer per accedere a una licenza, il PLS server che ospita tale licenza creerà un utente denominato Design PC4, con Nome/Cognome Design/PC4 e Nome utente Design.

Ancora una volta, questo è il Nome utente del server che può essere aggiunto a uno o più gruppi, il che determinerà a sua volta quali licenze saranno rese disponibili a questo utente su quel computer.

Vedere di seguito per ulteriori informazioni sulle assegnazioni di gruppi e licenze.

Assegnazioni dei gruppi di licenza

Per controllare la disponibilità delle licenze per gli utenti di Altium Designer, il PLS dell’Enterprise Server può essere configurato per associare licenze specifiche a gruppi di utenti definiti. In pratica, quando un utente accede al server, il PLS offrirà solo le licenze assegnate ai gruppi di cui l’utente fa parte.

Gli utenti e i gruppi di utenti potrebbero essere già registrati nell’Enterprise Server se questo è attualmente in uso per gestire e archiviare i dati di progettazione di Altium Designer. Le licenze ospitate dal server sono assegnate per impostazione predefinita a “All Users”, ma possono essere riassegnate a qualsiasi gruppo disponibile. Analogamente, gli utenti possono essere aggiunti a qualsiasi gruppo disponibile.

Utenti

Per aggiungere un nuovo profilo utente e aggiungerlo a un gruppo, selezionare Users dal menu principale del browser per visualizzare l’elenco dei nomi utente registrati dell’Enterprise Server, quindi selezionare il pulsante .

Aggiungere i dettagli del nuovo utente nella finestra di dialogo popup Add User e fare clic sul pulsante per confermare le modifiche. La finestra di dialogo include un paio di campi di inserimento degni di nota:

• Authentication: L’opzione predefinita Built-in identificherà la connessione dell’utente utilizzando l’Identity Service (IDS) dell’Enterprise Server stesso, mentre il metodo Windows si applica quando i PC host fanno parte di un dominio Windows e verrà utilizzata l’autenticazione del dominio Windows.

• Add Groups: Il nuovo utente può essere aggiunto a un gruppo esistente immettendo il nome del gruppo in questo campo. Il campo cercherà dinamicamente un gruppo esistente che corrisponda alla/e prima/e lettera/e digitate; selezionare il nome del gruppo per confermare la scelta. Per impostazione predefinita, gli utenti non sono inclusi in alcun gruppo.

Gruppi

Per aggiungere un nuovo gruppo e poi aggiungere come membro un utente esistente, selezionare Groups dal menu principale del browser per visualizzare l’elenco dei nomi dei gruppi esistenti, quindi selezionare il pulsante .

Aggiungere il nome del nuovo gruppo nella finestra di dialogo Create Group  e includere gli eventuali utenti che si desidera come membri di quel gruppo. Il campo Add Members cercherà dinamicamente un utente esistente che corrisponda alla/e prima/e lettera/e digitate; selezionare il nome completo del membro per confermare la scelta. Fare clic sul pulsante della finestra di dialogo per confermare le modifiche.

Utenti esistenti

Gli utenti esistenti possono essere resi membri di uno o più gruppi modificando il loro profilo utente. Selezionare la voce dell’utente nella pagina Admin – Users e fare clic sul pulsante in alto a destra dell’elenco per aprire la finestra di dialogo Edit User , selezionare i gruppi che si desidera aggiungere nell’elenco Existing Groups  e quindi fare clic sul pulsante per confermare le modifiche. Un gruppo può anche essere aggiunto digitandolo nel campo Add Groups , come descritto sopra.

Si noti che un utente esistente può essere rappresentato in diversi formati, a seconda di come è stato aggiunto. I formati includono voci standard Username/Firstname/Lastname e voci generate automaticamente dal PLS in risposta a connessioni in ingresso che non avviano una sessione server tramite accesso.

User	Username	First Name	Last Name	Account Creator	Circumstances
Trevor Smith	Trevor	Trevor	Smith	Inserito manualmente	Un account utente standard, aggiunto da un amministratore del Server.
Design PC4	Design	Design	PC4	Generato automaticamente	Un utente di Altium Designer, che lavora dall’account Windows Design sul computer PC4, si è connesso al PLS senza accedere al server.
Trevor CADDESIGN	CADDESIGN:Trevor	Trevor	CADDESIGN	Generato automaticamente	L’utente Trevor ha effettuato l’accesso al proprio account sull’Enterprise Server CADDESIGN, che ha il suo PLS impostato sulla modalità “No Authentication”. Inoltre, in una configurazione Central/Local di server, quando Trevor accede al proprio Server locale (CADDESIGN, impostato sulla modalità External PLS), l’utente Trevor CADDESIGN viene generato nel PLS del Server centrale (che è impostato sulla modalità “No Authentication”).

In tutti i casi, questi profili utente possono essere resi membri di gruppi modificando la voce utente. Si noti che in una configurazione con Server di licenze centrale e più Server locali (vedere External PLS mode), l’appartenenza ai gruppi di utenti viene applicata nel Central PLS per finalità di licenza, piuttosto che a livello di Local Server.

In una configurazione multi-server Centrale/Locale, il processo di configurazione dell’utente sarebbe tipicamente:

1. Creare un account utente standard sul Server locale/dipartimentale dell’utente (impostato sulla modalità “External PLS”, che punta al PLS di licenza centrale).
2. Chiedere all’utente di accedere al nuovo account sul Server locale: questo sincronizzerà il Nome utente con il PLS centrale (nella forma user_name server_name)
3. Nel PLS centrale, modificare la nuova voce utente sincronizzata per renderla membro dei gruppi richiesti. Le licenze vengono assegnate ai gruppi, consentendo l’accesso agli utenti; vedere di seguito.

Assegnazioni delle licenze

In modalità Local PLS, il PLS dell’Enterprise Server può offrire selettivamente licenze di Altium Designer assegnate a uno specifico gruppo, che a sua volta può essere associato a un account Utente del server. Per impostazione predefinita (salvo diversa indicazione), tutte le licenze acquisite dall’Enterprise Server sono assegnate al gruppo “All Users” e quindi disponibili a qualsiasi utente che si connetta al PLS.

Per visualizzare e modificare le assegnazioni dei gruppi di licenza esistenti, andare a Admin – Licenses nell’interfaccia browser del Workspace e selezionare la scheda Groups. Fare clic sul nome di un gruppo nella colonna Groups per visualizzare i relativi membri utente e, sulla destra, le licenze assegnate.

Una licenza può essere assegnata a un gruppo aprendo la finestra di dialogo Add/Edit assignment con il pulsante , quindi selezionando una licenza disponibile, il gruppo di destinazione e le opzioni di assegnazione. Un approccio più diretto per assegnare una licenza a un gruppo specifico consiste nel modificare l’assegnazione di licenza esistente. Selezionare il pulsante associato alla voce della licenza nella scheda Licenses, quindi modificare l’impostazione License assignments nella finestra di dialogo Edit Assignment (accessibile dal pulsante dell’assegnazione esistente) da “All Users” a un gruppo disponibile. In alternativa, per aggiungere semplicemente un’ulteriore assegnazione di gruppo, selezionare il pulsante e specificarne i dettagli nella finestra di dialogo Add Assignment.

Il tipo di licenza, la licenza specifica e l’assegnazione di gruppo proposta sono tutti selezionabili da menu a discesa, che verranno popolati con un elenco di quelli attualmente disponibili. Nell’immagine di esempio qui sotto, 10 posti di una specifica licenza Altium Designer da 20 posti vengono assegnati al gruppo Engineers.

Le opzioni di assegnazione della licenza includono: Leasing automatico: abilitare l’opzione

• Automatic leasing per forzare Altium Designer a prendere automaticamente in leasing (utilizzare) questa licenza quando diventa disponibile. In License Manager di Altium Designer, il normale processo di scelta della licenza dall’elenco e selezione di Use viene eseguito automaticamente per questa licenza. Disponibilità dei posti: specificare il numero di posti della licenza (fino al totale previsto) che saranno resi disponibili per il gruppo associato, oppure selezionare semplicemente l’opzione

• All available seats per abilitare il numero totale di posti per quella licenza (il suo attributo User Count) Roaming: consentire che una licenza venga “presa in roaming” (utilizzata da Altium Designer quando il PC host non è connesso alla rete) selezionando l’opzione

• Allow Roaming. L’impostazione della durata Max roam configurerà la licenza per disabilitare un posto “in roaming” dopo il periodo indicato. Immettere 0  per consentire roaming illimitato (per una licenza a termine, il roaming sarà di fatto limitato dalla data di scadenza della licenza). Vedere la sezione Roaming a Private Server License per maggiori informazioni. Rilascio automatico del posto: consentire il rilascio di un posto di una licenza Altium Designer quando il computer client si trova in uno stato inattivo o idle, cioè quando non vi è attività di mouse o tastiera sul computer client e non è attualmente in corso alcun processo prolungato di Altium Designer, come il rilascio di un progetto, abilitando l’opzione

• Release seats on inactive clients. L’impostazione Lease verification interval (hours) specifica l’intervallo di tempo tra l’invio delle richieste di verifica da Altium Designer (se non vi è stata attività nel periodo precedente, il posto verrà rilasciato a condizione che l’opzione Release seats on inactive clients sia abilitata). Immettere un valore da 1 a 12 ore. Si noti che la funzionalità di rilascio automatico dovuto all’inattività è disponibile in Altium Designer 25.1 o versione successiva. Notifiche: le notifiche sono messaggi inviati agli utenti in risposta a eventi particolari, ad esempio quando una percentuale specificata dei posti di licenza disponibili è stata presa in leasing oppure se un tentativo di leasing di un posto non va a buon fine. Si noti che le notifiche e-mail non sono disponibili finché non vengono configurate e abilitate; vedere

• Configuring Email Notifications.

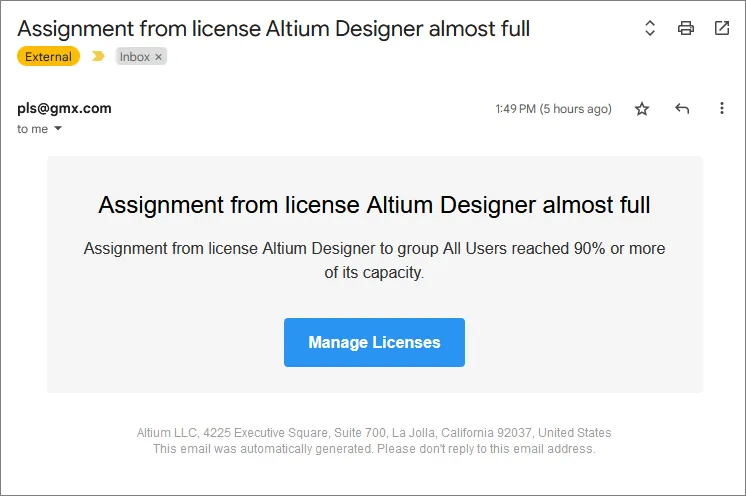

  • Quando l’opzione Notify when <x>% of available seats have been leased è abilitata e il numero di posti presi in leasing raggiunge (o supera) questa percentuale, verrà inviata una relativa e-mail di notifica al gruppo specificato nel campo Send to users with role. Vedere l’esempio.

  • Quando l’opzione Send reject notifications è abilitata, verrà inviata un’e-mail di errore al gruppo di cui sopra quando un utente tenta di prendere in leasing un posto di licenza non disponibile; ad esempio, quando un posto rimanente è mostrato come disponibile nella vista License Management (non aggiornata) (Altium Designer Agile, Altium Designer) ma nel frattempo è stato preso in leasing da un altro utente ().

Quando la nuova configurazione di assegnazione della licenza è completa, fare clic su per confermare l’assegnazione al gruppo selezionato. Per i dettagli sulla licenza assegnata, selezionare l’opzione di espansione () associata alla relativa voce.

Nello scenario di assegnazione della licenza sopra descritto, 10 posti di una licenza Altium Designer da 20 posti sono stati assegnati al gruppo Engineers e quindi ai suoi membri. Se l’assegnazione predefinita al gruppo All Users associata alla licenza non fosse stata altrimenti rimossa e fossero esistite entrambe le assegnazioni, la licenza non sarebbe stata disponibile esclusivamente ai membri del gruppo Engineers, ma sarebbe stata disponibile a tutti gli utenti del server.

Per rimuovere un’assegnazione di licenza esistente, fare clic sul pulsante di eliminazione () associato alla relativa voce. Un’assegnazione di licenza può essere modificata tramite il pulsante associato.

La scheda Groups fornisce una vista aggregata dei gruppi correnti, dei relativi utenti e delle licenze assegnate a ciascun gruppo. Questa interfaccia versatile può essere usata in combinazione con il modo in cui gli utenti sono raggruppati (impostato nelle pagine principali Users) per un approccio flessibile all’assegnazione di licenze e posti agli utenti.

Gestire le licenze

Il Private License Service (PLS) basato su Enterprise Server offre una serie di funzionalità amministrative per la gestione dell’allocazione e dell’uso delle licenze, inclusa la possibilità di rilasciare forzatamente una licenza presa in leasing e monitorare attentamente l’utilizzo delle licenze.

Rilasciare una licenza in uso

Per le situazioni in cui una licenza è stata utilizzata da Altium Designer ma non è stata rilasciata correttamente dal software, il PLS offre un mezzo per terminare tale leasing e restituire il posto al pool di posti di licenza disponibili. Ciò può verificarsi quando il PC è passato in standby mentre Altium Designer era attivo oppure a causa di un qualche arresto anomalo del software che ha impedito una chiusura pulita. In pratica, quel posto di licenza risulta ancora registrato come in uso e quindi negato a un altro utente.

Per individuare la licenza interessata in questa situazione, andare all’elenco Licenses nell’interfaccia browser del Workspace selezionando Admin – Licenses. Nell’elenco delle licenze mostrato nella scheda Licenses, le informazioni di leasing per ciascuna voce sono disponibili espandendo la voce della licenza con il pulsante ; usarlo per trovare l’utente che detiene ancora il posto di licenza.

La licenza presa in leasing da quell’utente può essere terminata e il posto restituito al pool di licenze facendo clic sul collegamento Release associato alla voce dell’utente e quindi confermando l’azione nella finestra di dialogo Release seat. Altium Designer notificherà all’utente che la licenza è stata rilasciata forzatamente da un amministratore.

Monitorare l’utilizzo delle licenze

L’Enterprise Server fornisce una gamma di funzionalità di monitoraggio e reporting dell’utilizzo delle licenze che possono essere usate per verificare come le licenze Altium Designer vengono utilizzate all’interno di un’organizzazione. Questo è utile per assicurare il miglior uso possibile dei posti di licenza disponibili, per prevedere future esigenze di licenza e per determinare l’utilizzo dei singoli utenti.

Le funzionalità di utilizzo delle licenze del server sono accessibili tramite l’interfaccia browser nella scheda Reports della pagina License Manager (Admin – Licenses). Questa offre un’ampia gamma di opzioni di reporting accessibili tramite schede specifiche all’interno della vista Reports. Sono disponibili i seguenti tipi di report:

• Uso in tempo reale
• Cronologia di utilizzo
• Registro di utilizzo
• Registro temporale

A seconda del tipo di informazioni richieste per ciascun report, è possibile applicare i filtri di reporting associati per adattare i risultati in modo da includere licenze, gruppi, utenti e periodi di tempo specifici.

Uso in tempo reale

Il report di utilizzo in tempo reale fornisce un riepilogo dettagliato di come vengono attualmente utilizzate le licenze Private Server aggiunte al tuo Enterprise Server.

Cronologia di utilizzo

Questo tipo di report fornisce una cronologia dettagliata di come sono state utilizzate le licenze Private Server aggiunte al tuo Enterprise Server. Per impostazione predefinita, il report elenca l’utilizzo dell’anno precedente, per tutte le licenze, i gruppi e gli utenti dell’Enterprise Server utilizzati. Utilizzare i filtri di reporting associati nella parte superiore della pagina per adattare i risultati in modo da:

• Usare uno specifico Time Interval per le voci incluse: anno precedente, trimestre precedente, mese precedente oppure un intervallo di reporting personalizzato a scelta.
• Includere licenze e/o gruppi e/o utenti specifici, secondo necessità; questo filtrerà i risultati in base a queste impostazioni.
• Raggruppare le voci dell’elenco per uno specifico intervallo di tempo (Year, Quarter, Month, Week, oppure Day) e facoltativamente uno o più altri campi (Product Name, Activation Code, User, Role). Ad esempio, potresti voler vedere l’utilizzo delle licenze in un determinato intervallo temporale e raggrupparlo in base ai gruppi definiti, selezionando quindi Role nel campo a discesa And. Estendendo ulteriormente questo approccio, potresti raggruppare per Role e Product Name per ottenere una cronologia di utilizzo di ogni prodotto per ogni gruppo.

Insieme ai dati temporali registrati per ciascun utente attivo, l’elenco del report fornisce un tempo di lavoro approssimativo (Avg Work Time) basato sul valore Time Used registrato nel numero di Days in cui la licenza è stata utilizzata. Viene inoltre calcolato un valore che rappresenta l’utilizzo medio dei posti di licenza Private Server in un determinato periodo. Mostrato come percentuale (Usage %), questo può aiutare a dedurre quanto pienamente venga sfruttata la capacità delle tue licenze, in base ai filtri applicati.

Ulteriori informazioni sull’utilizzo delle licenze

Il valore Usage della licenza nel report per ciascuna voce viene calcolato a partire da diverse variabili per mostrare una percentuale aggregata di occupazione in un periodo specificato.

Come esempio di base, se una licenza a posto singolo è stata utilizzata per 8 ore in un determinato giorno (24 ore), allora il Time Used è 8 ore, il Avg Work Time è 8 ore e, se Group by è impostato su Day, il valore Usage della licenza è 33%.

Se lo stesso scenario – un posto utilizzato per 8 ore – viene applicato a una licenza con una capacità di 3 posti, allora il valore di Usage scenderà a 11% poiché solo uno dei 3 posti disponibili sarà occupato dall'utente durante quel periodo.

Gli esempi sopra riportati verrebbero mostrati quando l'opzione Group by è impostata su Day. Se l'impostazione del gruppo viene modificata in Week e, come nel caso precedente, una licenza a posto singolo viene utilizzata per 8 ore, allora il valore di Usage della licenza sarà 5% perché è stata usata per un settimo dell'intervallo di tempo specificato: 8 ore di una settimana di 168 ore. Il valore di Usage verrebbe ulteriormente ridotto di un quinto per una licenza a 5 posti (fino a circa 1%), poiché viene utilizzato solo un posto della capacità di quella licenza.

In breve, il valore di Usage della licenza di un utente viene calcolato come la proporzione di Time Used rapportata all'assegnazione dei posti della licenza e al numero di giorni nel periodo selezionato (Group by), e a 24 ore al giorno.

Il calcolo sopra riportato equivale a:

Usage % = 100 x Used hours / (Seats x Group days x 24)

Si noti che nei dati dei report calcolati viene utilizzato l'arrotondamento dei numeri, quindi valori come Usage della licenza sono solo approssimativi, in particolare quando il periodo Group by è impostato sugli intervalli più brevi.

Registro di utilizzo

Questo tipo di report fornisce un registro dettagliato dell'utilizzo delle licenze Private Server aggiunte al tuo Enterprise Server, in termini di:

• Chi ha utilizzato la licenza e a quale gruppo era assegnata tale licenza.
• Quale versione del software stava utilizzando.
• Quando ha iniziato a utilizzare la licenza.
• Quando ha rilasciato la licenza (rimettendola nel pool per l'utilizzo da parte di altri utenti dell'account).

Per impostazione predefinita, il registro riflette l'utilizzo dell'anno precedente, per tutte le licenze Private Server utilizzate, i gruppi e gli utenti. Utilizza i filtri di report associati nella parte superiore della pagina per adattare i risultati a:

• Un Time Interval specifico – l'anno precedente, il trimestre precedente, il mese precedente oppure un intervallo di report personalizzato a tua scelta.
• Includere licenze e/o gruppi e/o utenti specifici, secondo necessità.

Registro tempi

Questo tipo di report fornisce un registro temporale dettagliato per le licenze Private Server aggiunte al tuo Enterprise Server, in termini di:

• Chi ha utilizzato un posto di una licenza specifica e a quale gruppo era assegnata tale licenza.
• L'ora in cui ha occupato il posto della licenza (Action = IN).
• L'ora in cui ha rilasciato il posto della licenza rimettendolo nel pool per l'utilizzo da parte di altri utenti dell'account (Action = OUT).

Per impostazione predefinita, il registro riflette gli eventi temporali dell'anno precedente, per tutte le licenze Private Server utilizzate, i gruppi e gli utenti. Utilizza i filtri di report associati nella parte superiore della pagina per adattare i risultati a:

• Un Time Interval specifico – l'anno precedente, il trimestre precedente, il mese precedente oppure un intervallo di report personalizzato a tua scelta.
• Includere licenze e/o gruppi e/o utenti specifici, secondo necessità.

Risoluzione dei problemi di accesso alle licenze

Se Altium Designer non riesce a connettersi al PLS di Enterprise Server, oppure le licenze che hai acquisito e configurato nel PLS non compaiono nell'elenco Available Licenses di Altium Designer, potrebbero esserci impostazioni di sistema o software che impediscono l'accesso.

Durante la risoluzione di eventuali problemi, considera quanto segue: Firewall del PC host – il PLS di Enterprise Server utilizza per impostazione predefinita la porta

• 9780 durante il trasferimento dei dati di licenza sulla rete. Verifica che questa porta sia stata aperta nel firewall del PC host durante l'installazione del server. Connessioni di rete consentite – Altium Designer offre la pagina

• System – Network Activity page della finestra di dialogo Preferences. Verifica che la voce 'License Server' sia selezionata, in modo che il server PLS possa comunicare con Altium Designer tramite la rete. Prova test di base: Verifica in locale – se il server PLS è configurato su un PC che ospita anche un'installazione di Altium Designer, conferma che il PLS sia accessibile da quell'installazione locale prima di eseguire la risoluzione dei problemi sui PC remoti. Se il PLS e le licenze private sono disponibili localmente, ciò indica che i PC in altre parti della rete che non riescono a connettersi hanno un problema di configurazione della rete o di Altium Designer (piuttosto che del PLS). Assegna la licenza a All Users – se una licenza che è stata assegnata correttamente nel PLS non è disponibile per il prestito in Altium Designer, modifica temporaneamente l'assegnazione del gruppo della licenza in

• • All Users (oppure crea semplicemente una nuova assegnazione All Users per quella licenza). Vedi Assegnazioni delle licenze, sopra. Se diventa disponibile, ciò indica che c'era un problema con il gruppo utenti o con l'assegnazione della licenza. Aggiorna il server PLS – dopo aver apportato modifiche alla configurazione delle licenze del server PLS, in particolare quando aggiungi o rimuovi licenze server acquisite, potrebbe essere necessario disconnettersi e poi accedere nuovamente per vedere le modifiche. In alcune situazioni può essere necessario riavviare Enterprise Server, riavviando il PC oppure utilizzando la funzione

• Restart del server in IIS Manager di Windows. Aggiorna la connessione PLS di Enterprise Server – dopo aver apportato modifiche all'accesso alle licenze nel server PLS o in Altium Designer, ristabilisci la connessione a Enterprise Server facendo clic sul comando

• Refresh nella pagina Licensing Management di Altium Designer oppure disconnettendoti e accedendo nuovamente al server. Quando si utilizza la configurazione PLS interna per accedere alle licenze in Altium Designer, aggiorna la connessione facendo clic su Refresh e/o sul collegamento Disconnect/Reconnect... private license server. Per forzare un aggiornamento completo della connessione, seleziona il collegamento Setup private license server e fai clic su OK nella finestra di dialogo Private License Server Setup. Controlla i gruppi e la modalità di autenticazione PLS – se una licenza a cui stai tentando di accedere effettuando l'accesso a Enterprise Server è assegnata a un gruppo specifico, assicurati che il nome account dell'utente del server sia membro di quel gruppo; tieni presente che nella modalità '

• No Authentication' del PLS, i gruppi vengono assegnati all'account user_name server_name generato. Viceversa, se ti stai connettendo al PLS utilizzando l'opzione 'Setup private license server' in Altium Designer, l'autenticazione di Enterprise Server must essere impostata su 'No Authentication'.

Confronto delle modalità PLS di Enterprise Server

Il PLS di Enterprise Server può essere impostato su una di tre modalità distinte, ognuna adatta a particolari configurazioni di licenza per Altium Designer e Altium Servers. La tabella seguente riassume come il PLS gestisce e offre le licenze Altium quando è impostato in ciascuna modalità PLS.

	No PLS mode	Local PLS mode		External PLS mode
Server license location:	Locale	Locale		Locale o esterno
User authentication:	n/d	Sessione server	No Authentication	n/d
Altium Server licenses served to network:	No	No	Sì	Sì – licenze provenienti dal server PLS esterno.
Altium Designer licenses served to network:	No	Sì	Sì	Sì – licenze provenienti dal server PLS esterno.
Altium Designer license access using internal PLS setup:	No	No	Sì	No
