Работа с требованиями

Краткий обзор

Узнайте, как связать требования с проектами электронных устройств с помощью портала требований Altium 365. В этой статье рассматриваются настройка проектов, блоков и спецификаций, связывание требований с проектными данными и мероприятиями по верификации и валидации, а также доступ к требованиям в рабочем пространстве. Читайте дальше, чтобы начать учитывать контекст требований в процессе проектирования.

- Разберитесь, как упорядочивать требования и связывать блок типа Electronics с проектом в рабочем пространстве.
- Узнайте, как связывать требования с мероприятиями по верификации и валидации, чтобы отслеживать ход проверки.
- Узнайте, как размещать ссылки на требования в проектных документах и создавать связанные с требованиями задачи для участников рабочего пространства.
Узнайте больше с ИИ:

Requirements Portal от Altium — это инструмент управления требованиями, разработанный специально для создания электронных систем. Он обеспечивает обмен актуальными экземплярами формализованных требований между вашими проектами, связывая структурированные спецификации с проектными данными и мероприятиями по верификации.

  • Полная документация по Requirements Portal доступна на вложенных страницах здесь. Обзор основных модулей и возможностей Requirements Portal приведен в разделе Описание возможностей. В этом документе при необходимости приведены ссылки на соответствующие разделы документации, посвященные настройке.

  • В Altium Designer панель Requirements служит основным местом для работы с требованиями. На странице Требования в проекте можно узнать подробнее о контекстном доступе к требованиям актуальных спецификаций в процессе реализации проекта.

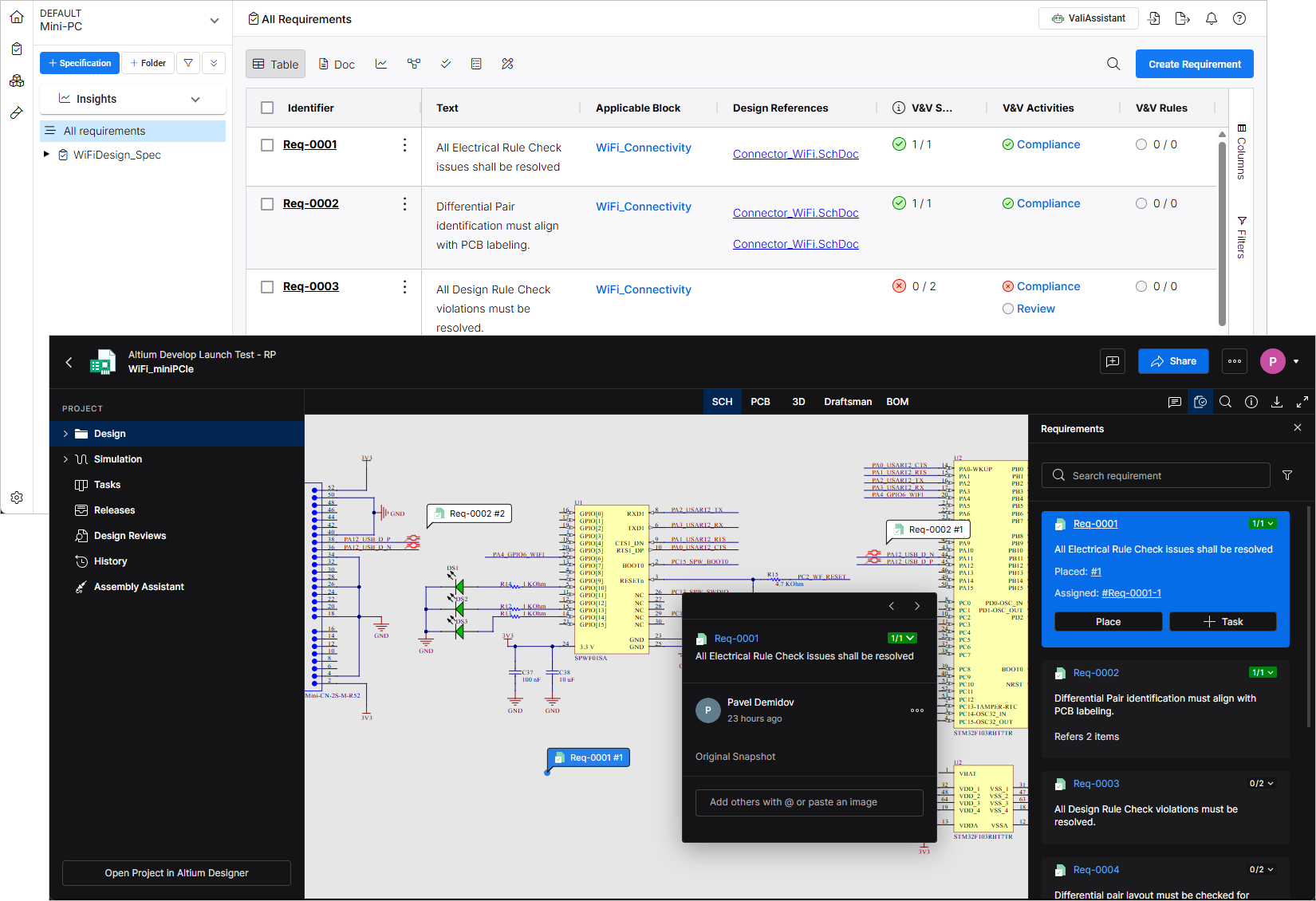

Системные требования, созданные в Requirements Portal, можно размещать в виде активных экземпляров в проектных документах, указывать в качестве ссылок в задачах и в конечном итоге отмечать как верифицированные, подтверждая соответствие требованиям.

Прежде чем работать с требованиями в проекте рабочего пространства, необходимо связать его с подходящим Block в Requirements Portal. Requirements создаются в Requirements Portal или импортируются в него, где они объединяются в Specifications. Затем отдельные требования или целые спецификации можно связать с Block. Блоки представляют части вашей системы, например печатную плату или функциональный узел, в рамках проекта в Requirements Portal. После привязки блока требования становятся доступны в соответствующем проекте.

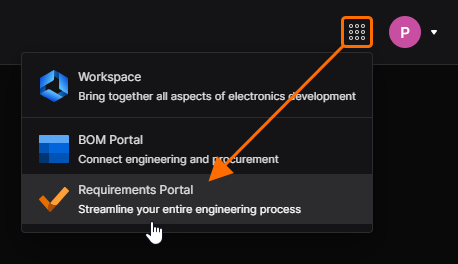

Открыть интерфейс Requirements Portal из рабочего пространства можно, выбрав соответствующий пункт в меню «девять точек» () в правом верхнем углу интерфейса рабочего пространства ().

Базовая настройка Requirements Portal

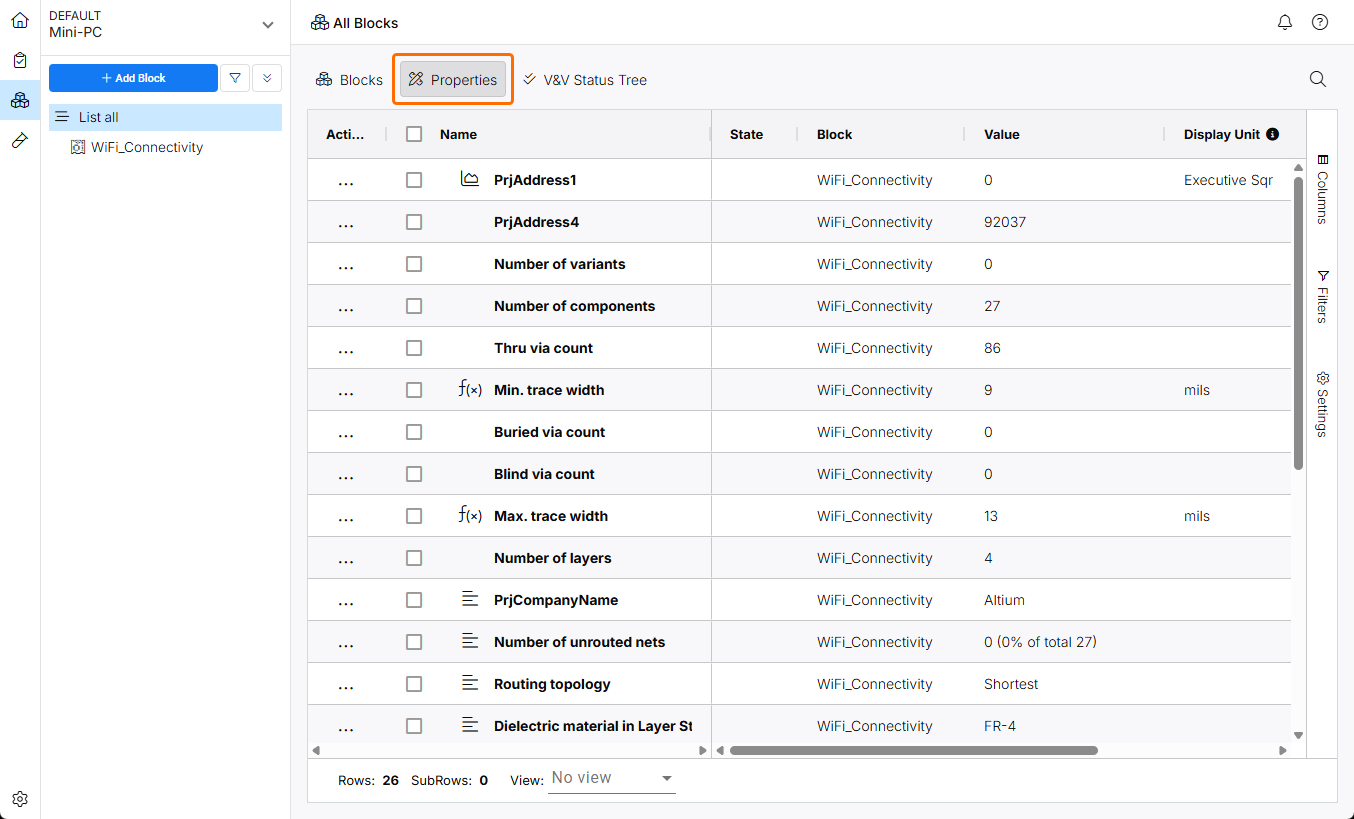

Чтобы начать работу с требованиями, сначала необходимо создать Project в Requirements Portal и определить один или несколько Blocks, представляющих функциональные узлы, например модули печатных плат. По умолчанию система создает блок и спецификацию с тем же именем, что и проект, чтобы упростить настройку. Вы можете в любой момент изменить или заменить эти элементы в соответствии с нужной вам структурой.

Новые проекты можно создавать из любого модуля: нажмите на имя текущего проекта и выберите Create New Project. Новые блоки создаются в модуле блоков ().

Reference documentation: Модуль проектов

Reference documentation: Создание блока

Создание требований и их привязка к блокам

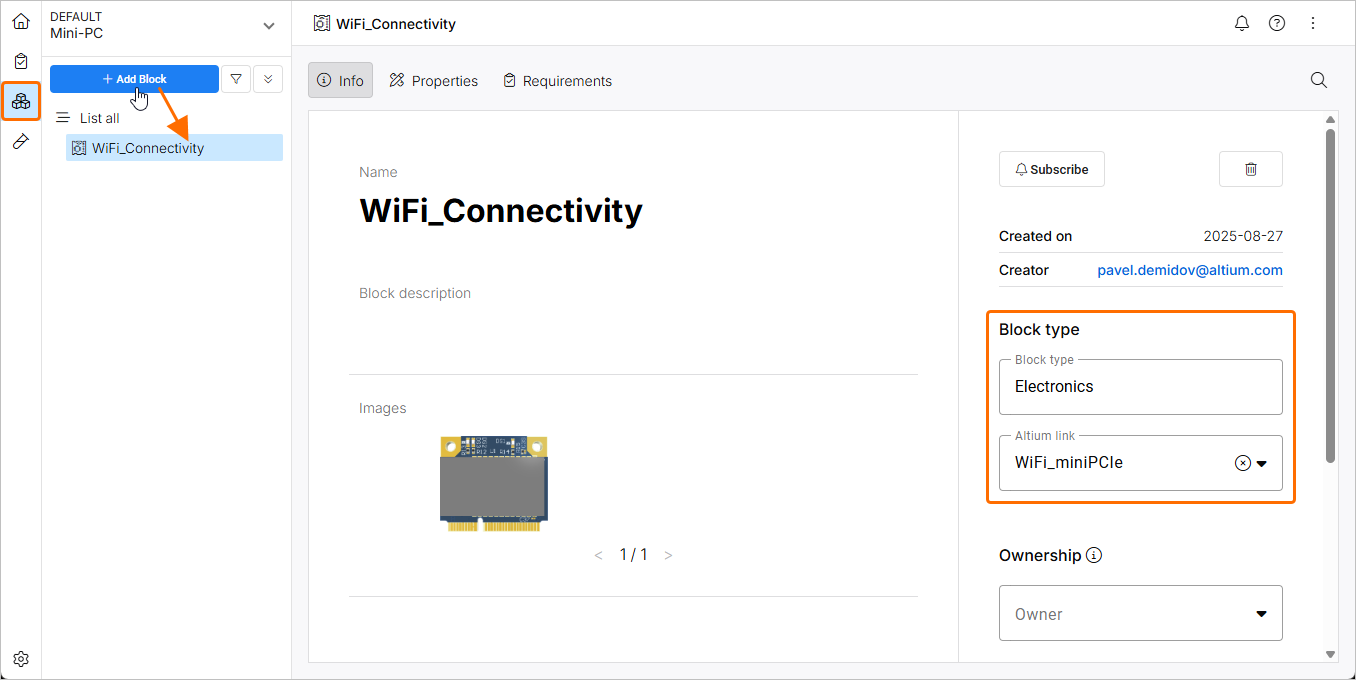

Для блока, который необходимо связать с проектом, нужно задать тип Electronics. После этого появится дополнительная опция Altium Link для выбора соответствующего проекта. Связь с проектом можно задать на этом этапе через раскрывающееся меню или установить позже из рабочего пространства (дополнительная информация). При установлении связи импортируются изображение предварительного просмотра проекта рабочего пространства и данные его параметров. Последние доступны на вкладке Properties текущего представления (Показать пример изображения).

Требования, которые будут доступны в рабочем пространстве, прикрепляются к Specifications, связанным с блоками. Созданная спецификация может включать подразделы (Sections) для требований, относящихся к определенным частям проектируемой системы. Разделы позволяют дополнительно группировать требования по функциональным областям.

Reference documentation: Создание спецификаций

Reference documentation: Создание требований

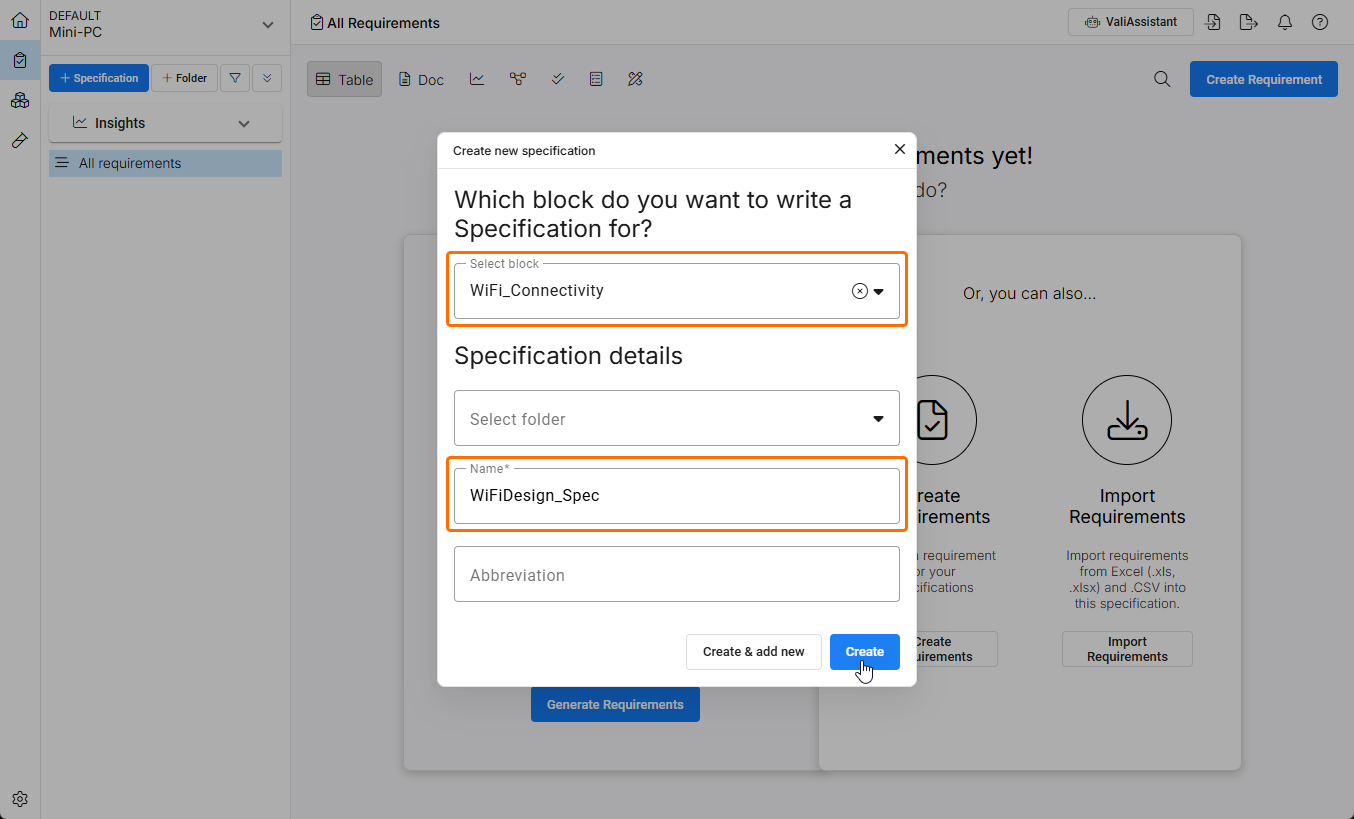

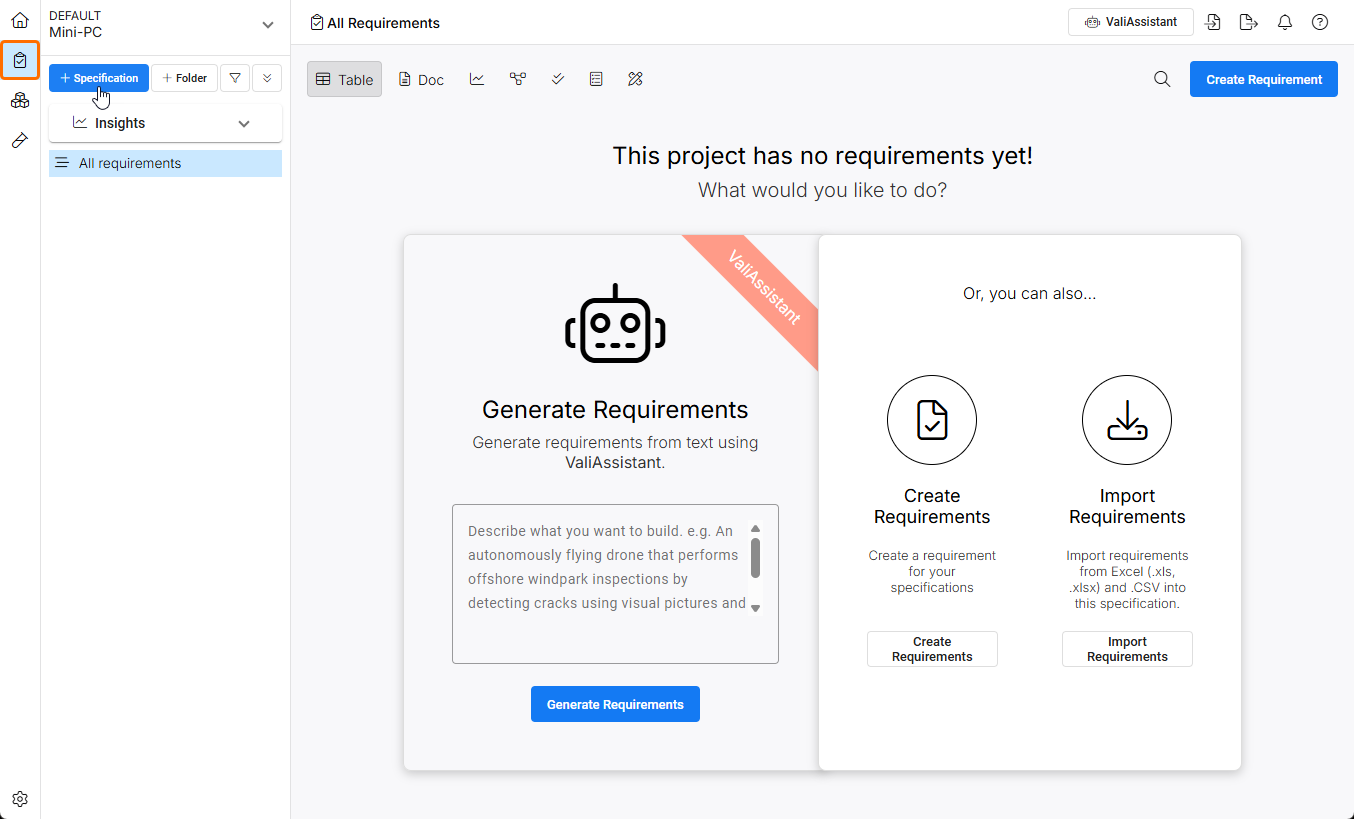

Используйте команды модуля требований (), чтобы создать новую спецификацию. Требования будут прикрепляться к этой спецификации и ее подразделам (при наличии).

Свяжите новую спецификацию с существующим блоком, чтобы упростить привязку требований к проекту.

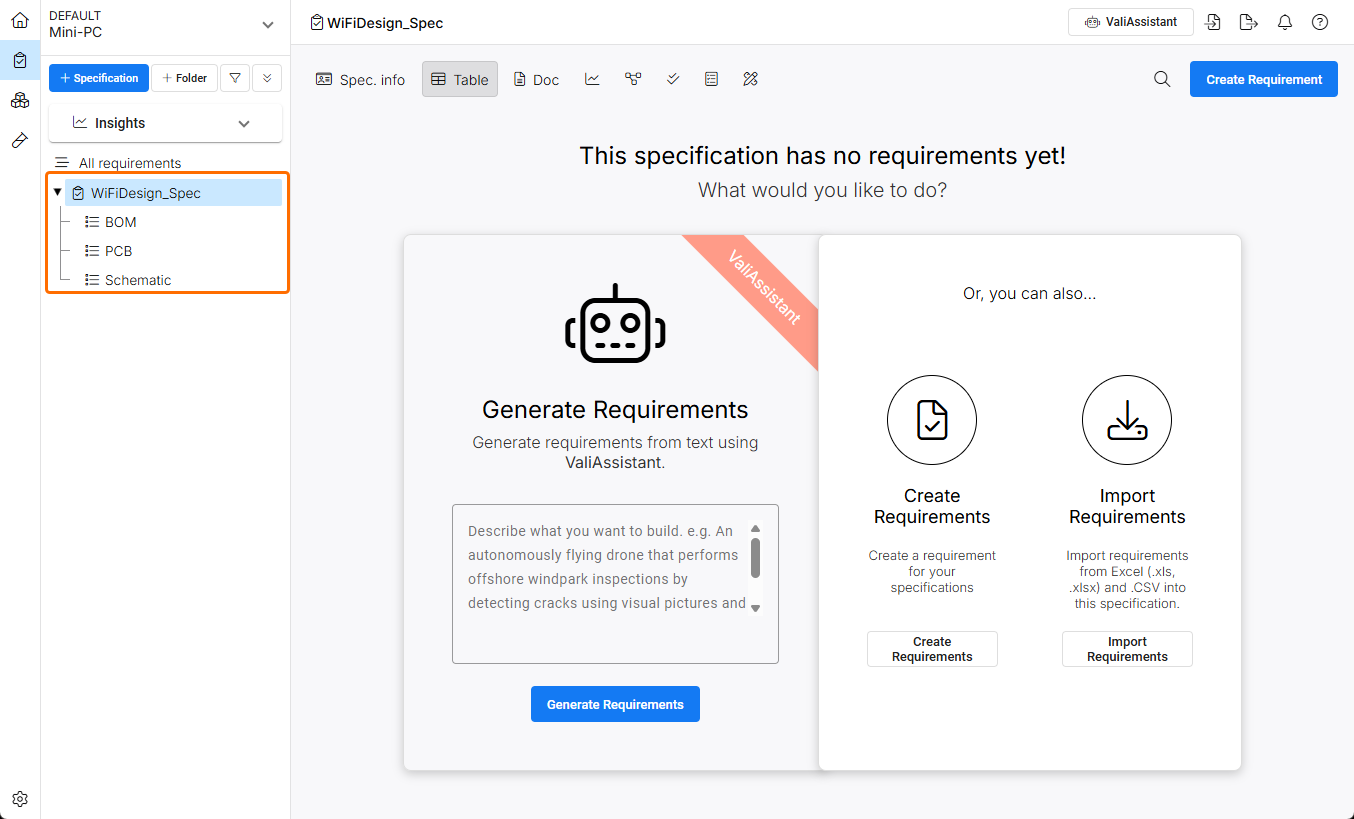

Можно создать несколько спецификаций и связанных с ними разделов. Чтобы добавить раздел, щелкните правой кнопкой мыши по спецификации.

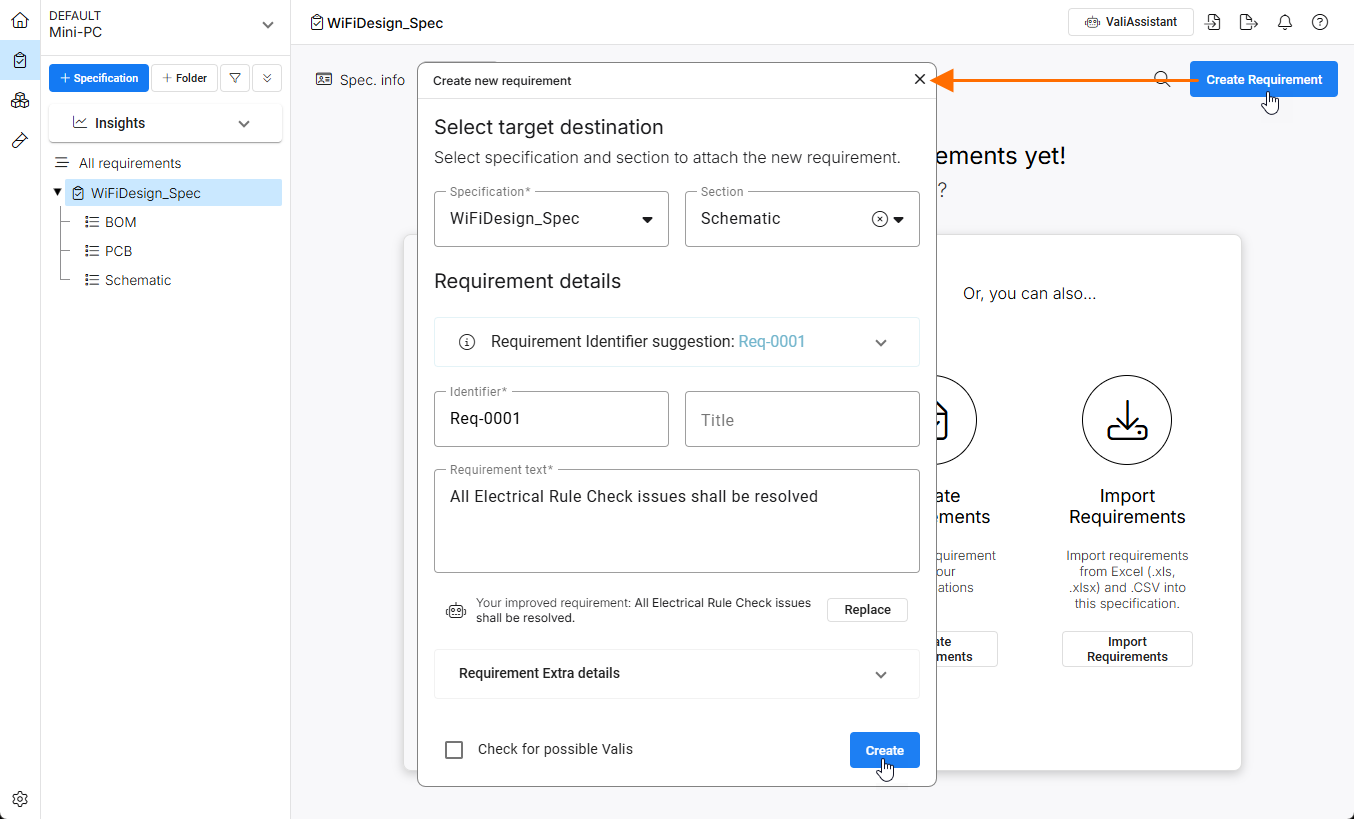

Используйте доступные опции, чтобы вручную создать требование для спецификации или раздела, импортировать требования из электронной таблицы либо сгенерировать их с помощью ИИ на основе предоставленной вами информации. Требование, созданное вручную, автоматически привязывается к выбранной спецификации или разделу и получает следующий доступный Identifier требования. Введите сведения Requirement text и подтвердите все настройки кнопкой .

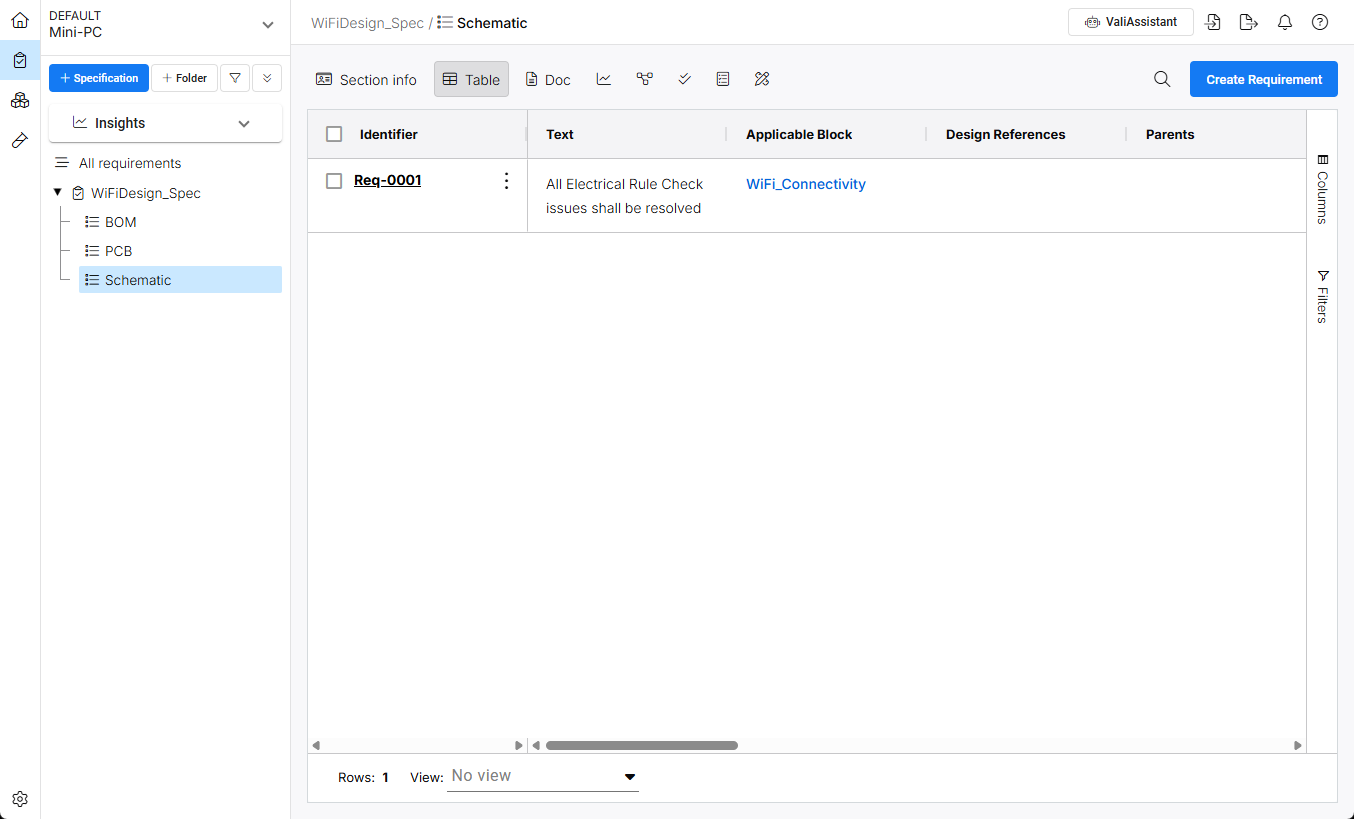

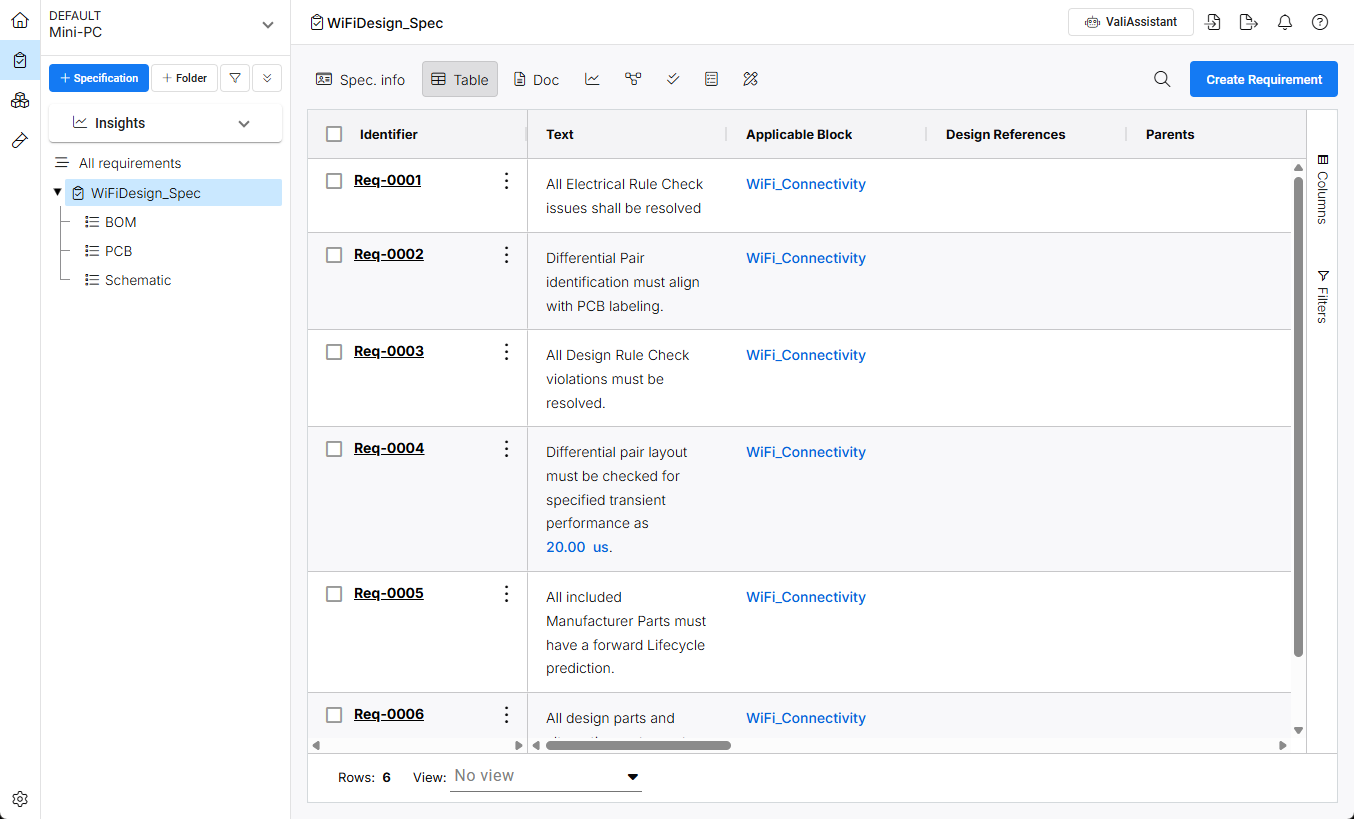

Новое требование доступно на вкладке Table и содержит запись блока, связанного с проектом. Обратите внимание: блоки можно вручную добавлять к требованию или удалять из него, дважды щелкнув по ячейке Applicable Block соответствующей записи.

При необходимости добавьте другие требования, связав их с основной спецификацией или выбранным разделом спецификации. Эти требования станут доступны в связанном проекте.



Привязка требований к мероприятиям по верификации и валидации

Возможность верификации требований обеспечивается с помощью Verification and Validation (V&V) Activities, создаваемых в модуле верификации и валидации Requirements Portal (). Мероприятие по верификации и валидации связывается с требованием, чтобы в проекте можно было указать состояние его верификации (например, Not Verified, Verified, Skipped и т. д.) (Показать пример изображения).

Reference Documentation: Модуль верификации и валидации

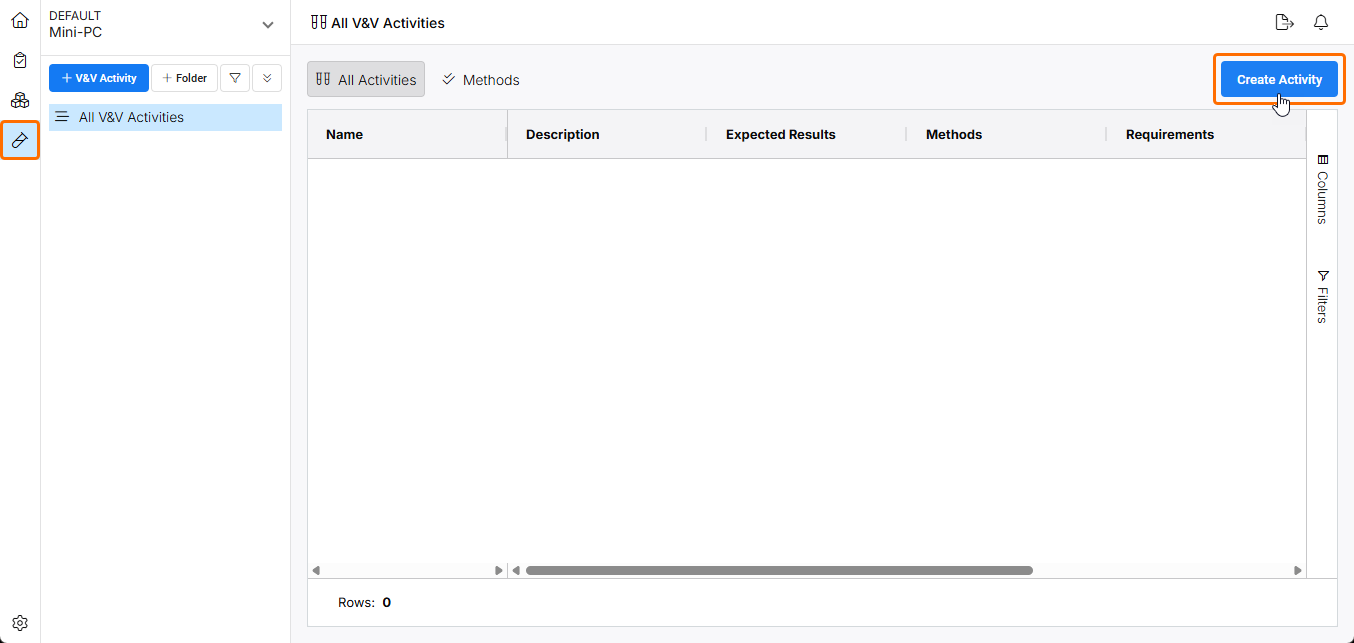

Мероприятия по верификации и валидации, которые будут применяться к требованиям, создаются с помощью кнопки в модуле верификации и валидации Requirements Portal.

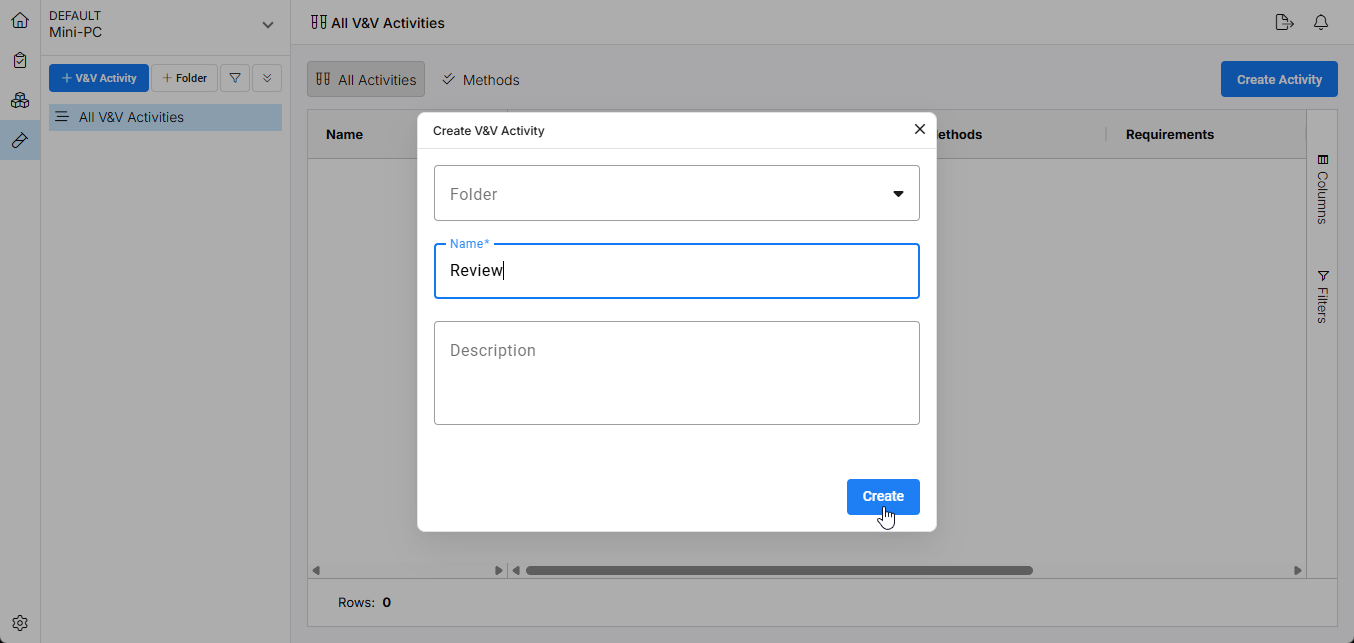

В открывшемся окне Create V&V Activity задайте имя создаваемого мероприятия и подтвердите его кнопкой .

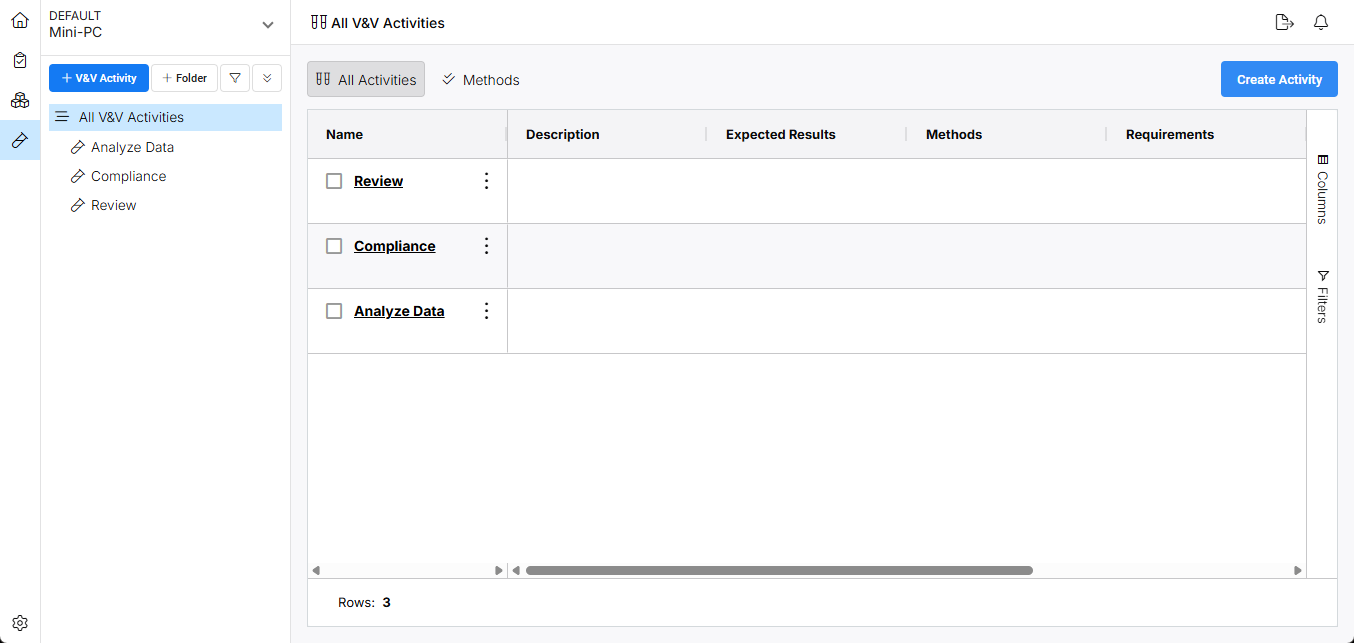

Новое мероприятие по верификации и валидации, а также все последующие созданные мероприятия отображаются в списке на вкладке All Activities и в левой панели.

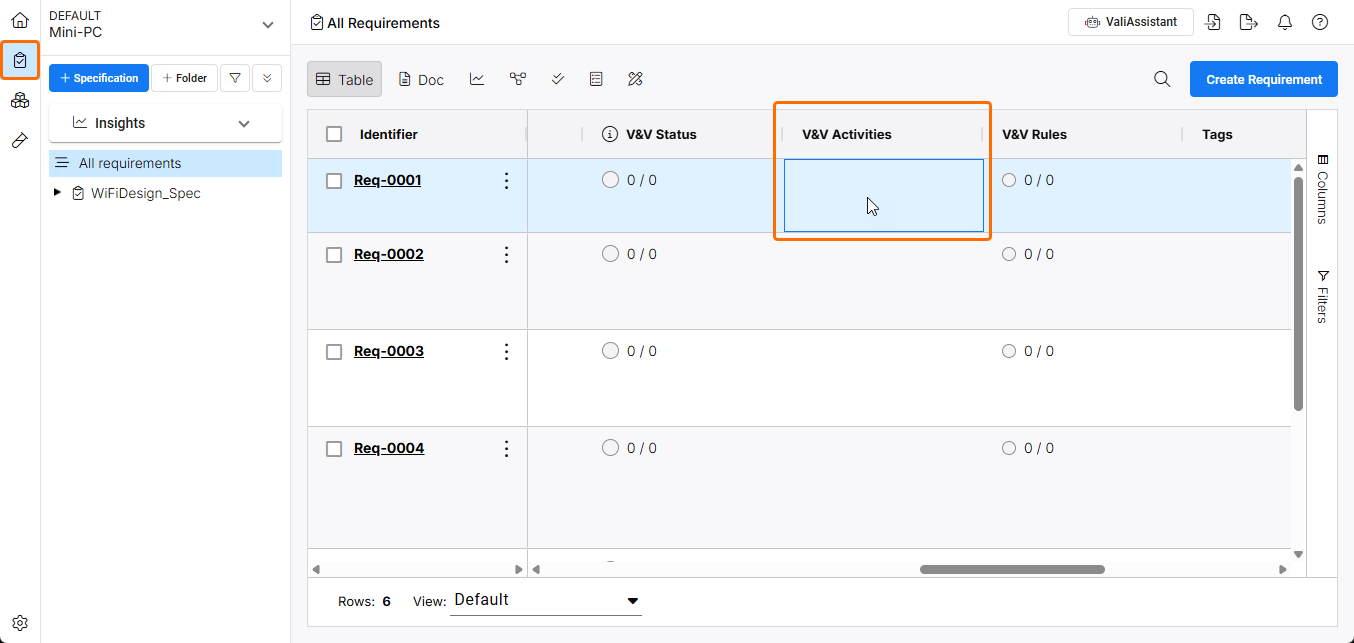

Вернувшись в модуль требований (), дважды щелкните по ячейке V&V Activities нужного требования, чтобы назначить ему мероприятия по верификации и валидации.

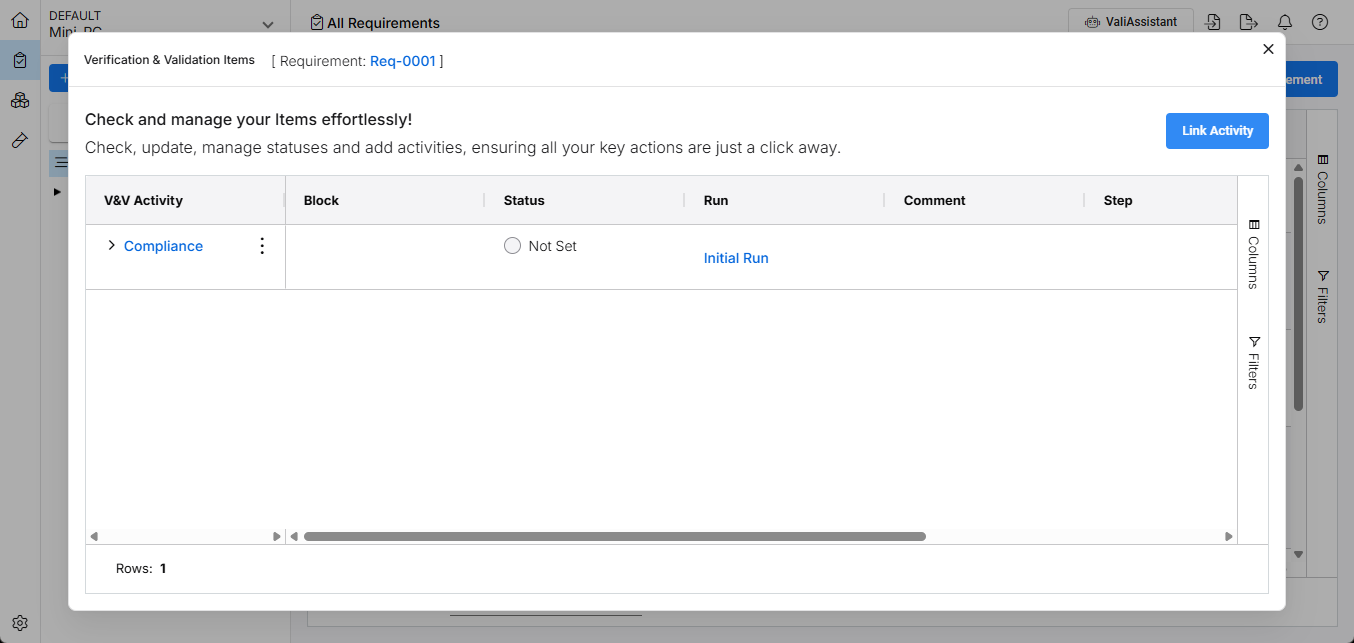

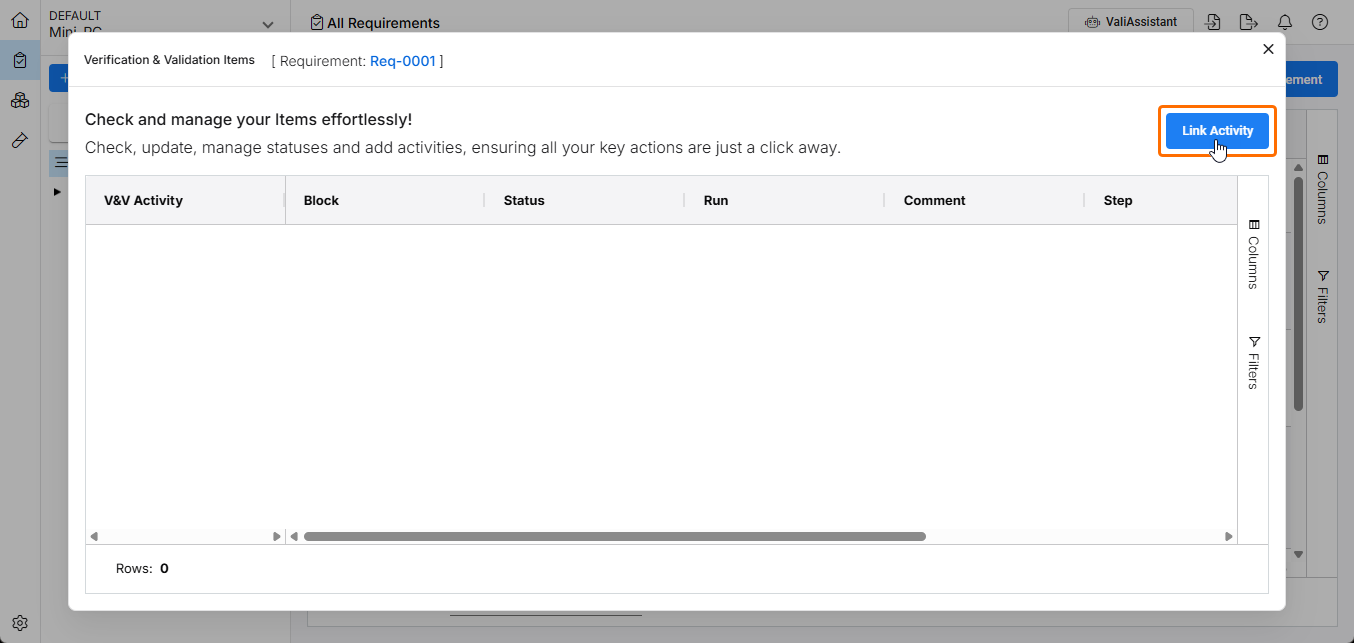

В открывшемся окне Verification & Validation Items нажмите кнопку , чтобы перейти к выбору доступных мероприятий по верификации и валидации.

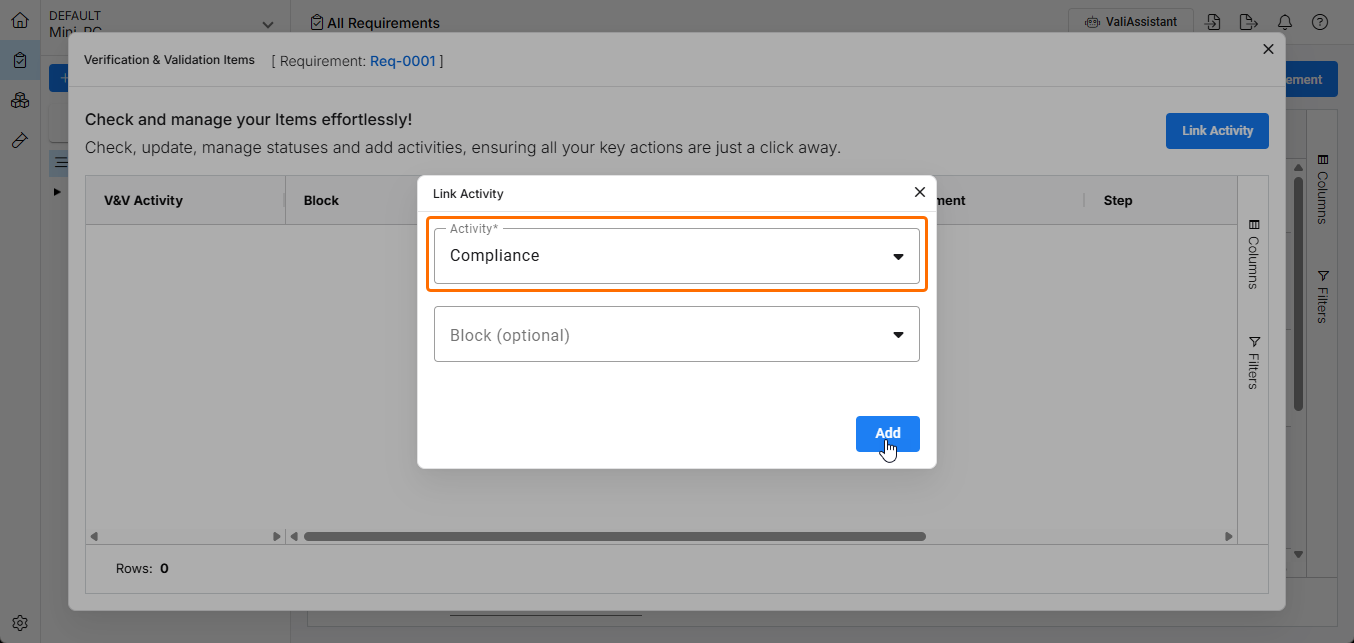

Выберите подходящее мероприятие по верификации и валидации в раскрывающемся меню Activity окна Link Activity и нажмите для подтверждения.

Выбранное мероприятие будет добавлено в список Verification & Validation Items. При необходимости снова нажмите кнопку , чтобы добавить еще одно мероприятие по верификации и валидации для текущего выбранного требования.

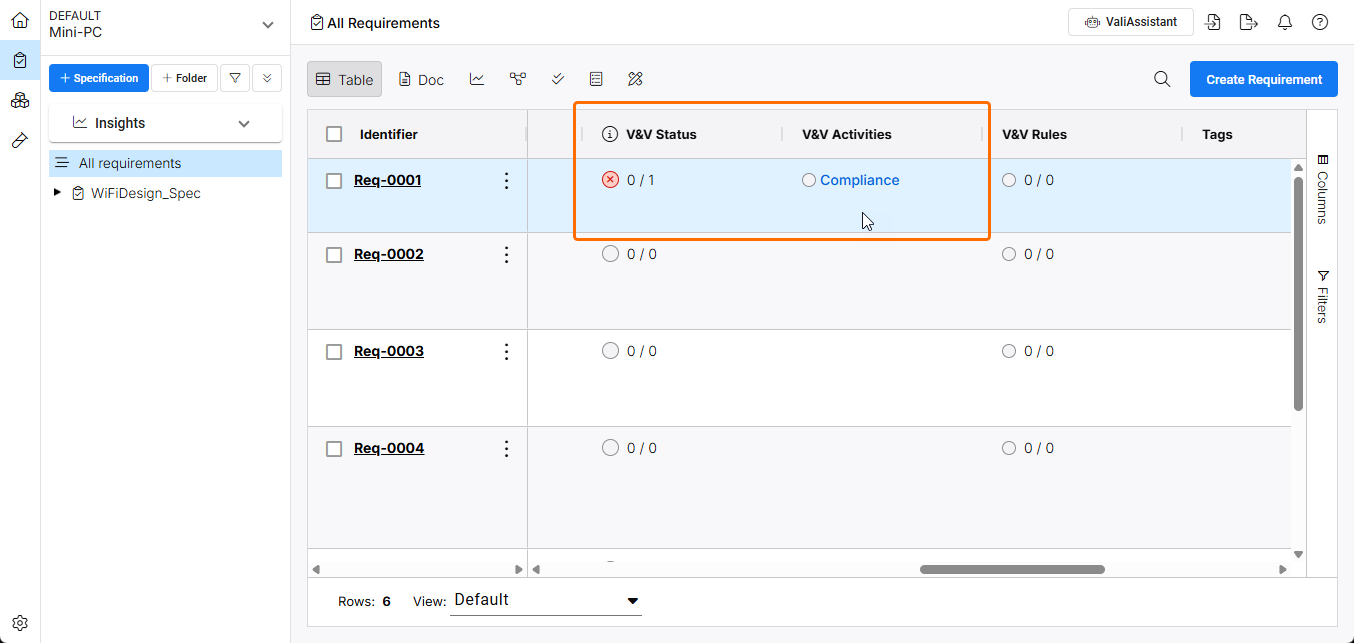

Теперь запись требования содержит указанные V&V Activity. Обратите внимание: ячейка V&V Status теперь показывает, что доступно одно связанное мероприятие, верификация которого еще не выполнена (0/1).

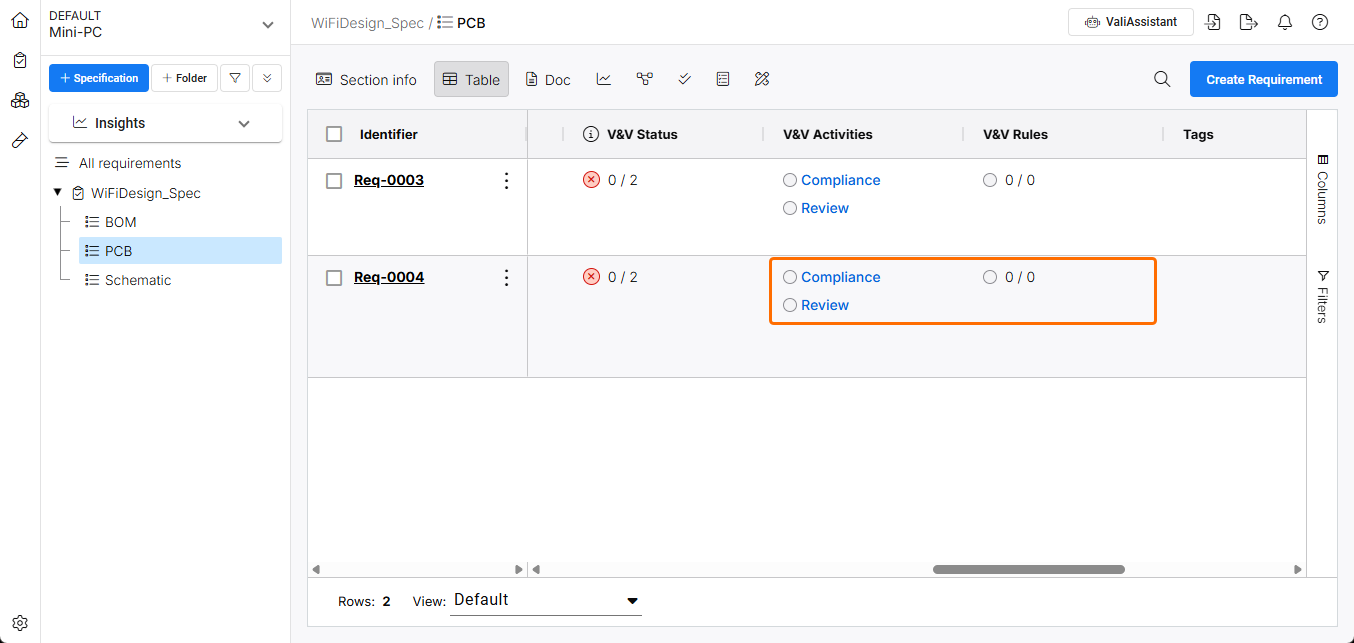

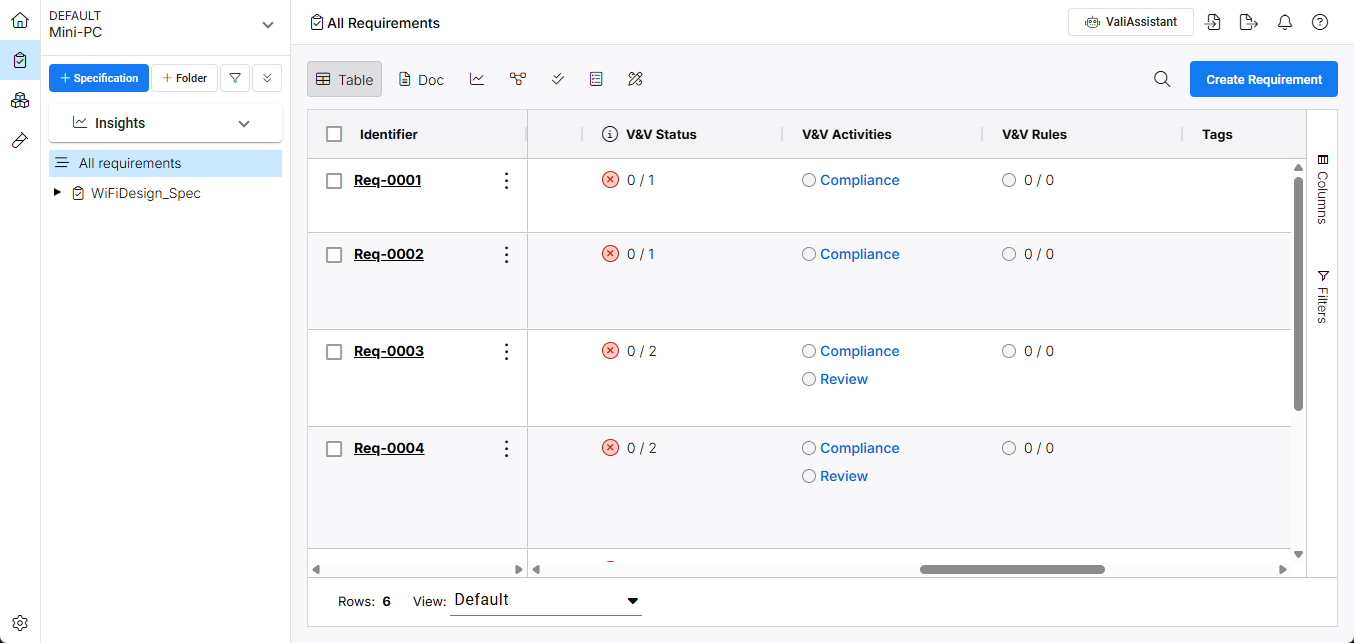

К каждому из доступных требований можно добавить одно или несколько мероприятий по верификации и валидации.



Привязка требований к проекту

После настройки различных элементов Requirements Portal для вашего проекта (см. раздел выше) необходимо связать проект с соответствующим блоком в Requirements Portal, чтобы его требования стали доступны в представлении проекта рабочего пространства. Эта связь обеспечивает доступ к актуальным требованиям непосредственно из проекта. Установить ее можно двумя способами:

  • Из Requirements Portal — откройте нужный блок, измените его тип на Electronics и в поле Altium Link выберите целевой проект. Подробнее см. в разделе выше.

  • Из рабочего пространства — откройте окно редактирования проекта в рабочем пространстве и выберите соответствующий блок в поле Requirements, расположенном в разделе Advanced.

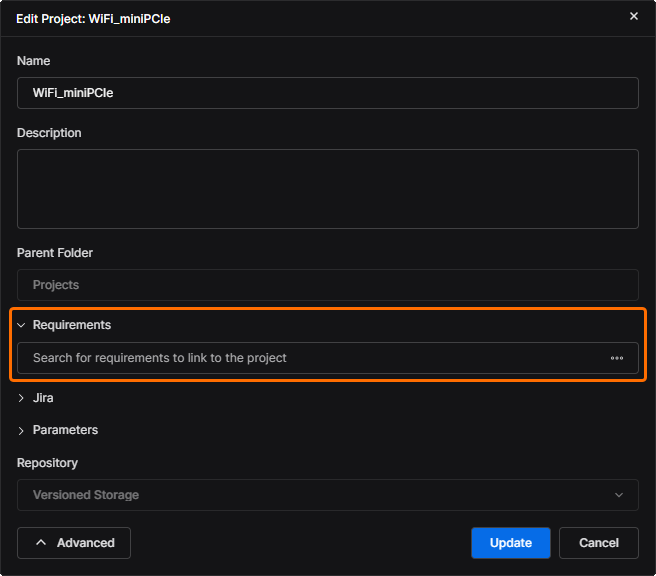

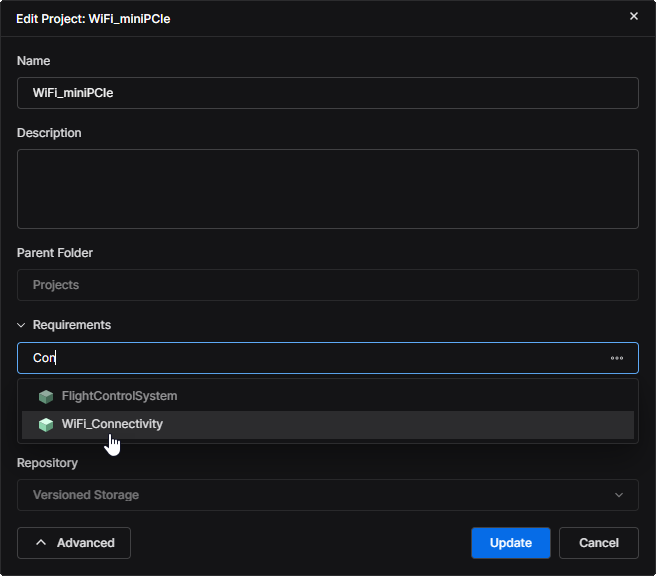

    Связь между проектом и соответствующим блоком требований задается или выбирается в поле Requirements окна Edit Project, расположенном в разделе настроек Advanced ().

    Начните вводить известное имя блока в поле, чтобы просмотреть список совпадающих блоков и выбрать нужный. После выбора нажмите , чтобы подтвердить настройку. Также можно выбрать связанный с полем пункт , чтобы просмотреть все доступные блоки проекта и выбрать нужный.

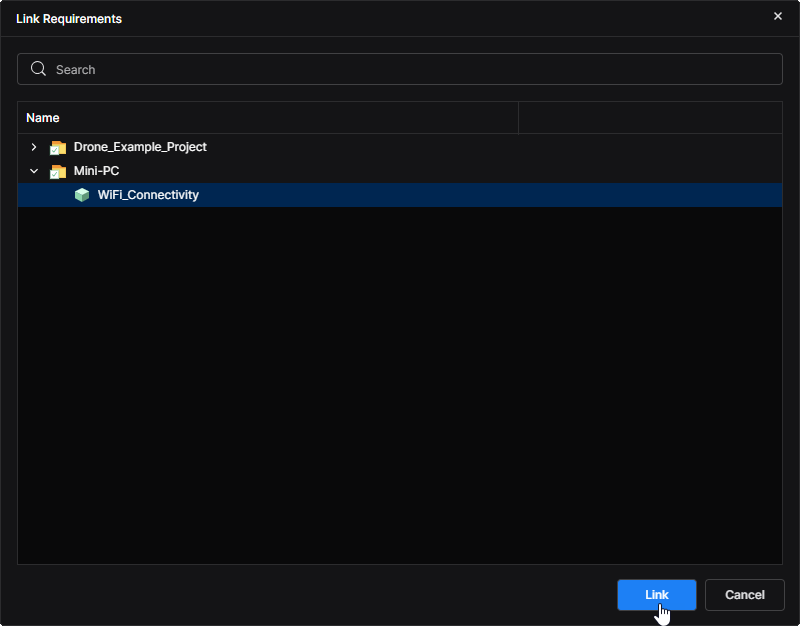

    Меню открывает окно Link Requirements с иерархическим списком всех доступных проектов требований и соответствующих им блоков. Несовместимые блоки (для которых не задан тип Electronics и которые отображаются серым цветом) выбрать нельзя. Найдите и выберите подходящий блок, затем нажмите для подтверждения.

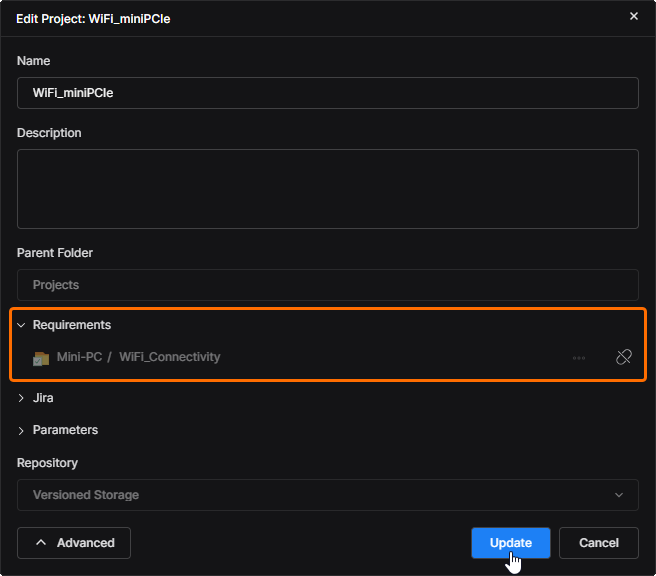

    В поле Requirements окна Edit Project появится ссылка на заданную связь проекта с блоком, доступная только для чтения. Нажмите , чтобы подтвердить настройку. Текущую связь проекта с блоком можно удалить в любое время с помощью кнопки .



Доступ к требованиям в рабочем пространстве

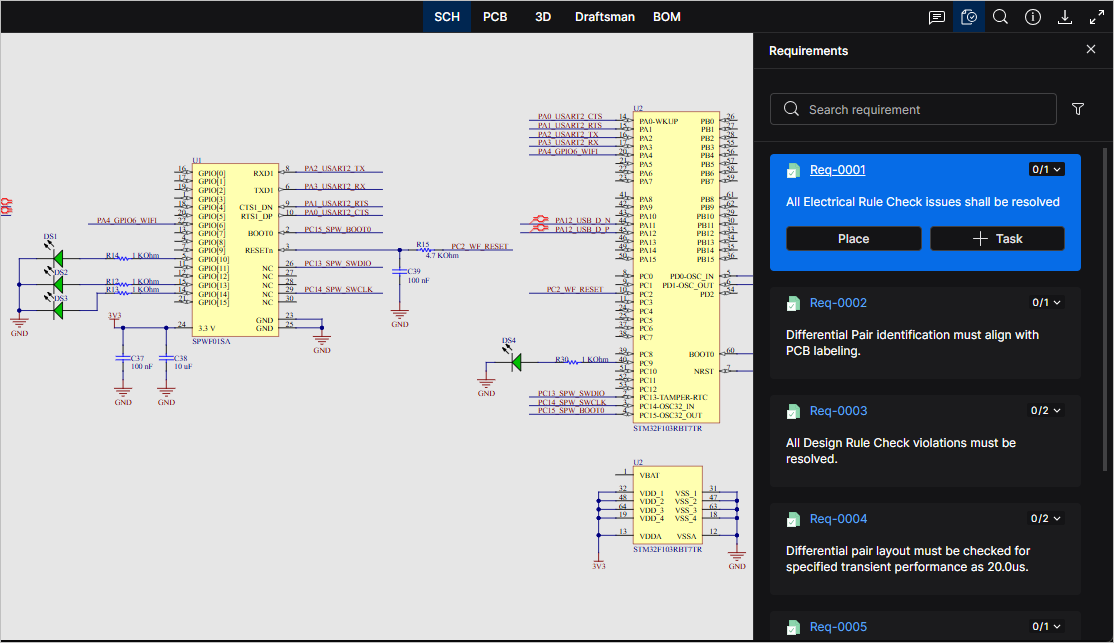

В режиме просмотра связанного проекта требования из Requirements Portal доступны на панели Requirements области просмотра документа, которая открывается с помощью значка вверху. На панели перечислены все доступные требования. На выбранной карточке требования отображаются сведения о нем, ссылка на его запись в Requirements Portal и настройки валидации. Используйте команду , чтобы разместить ссылку на требование в текущем документе, и команду , чтобы создать общую задачу, назначенную указанному участнику рабочего пространства.

Если Requirements Portal еще не активирован для рабочего пространства, вы можете запустить процесс активации непосредственно на панели Requirements ().

Размещение требования

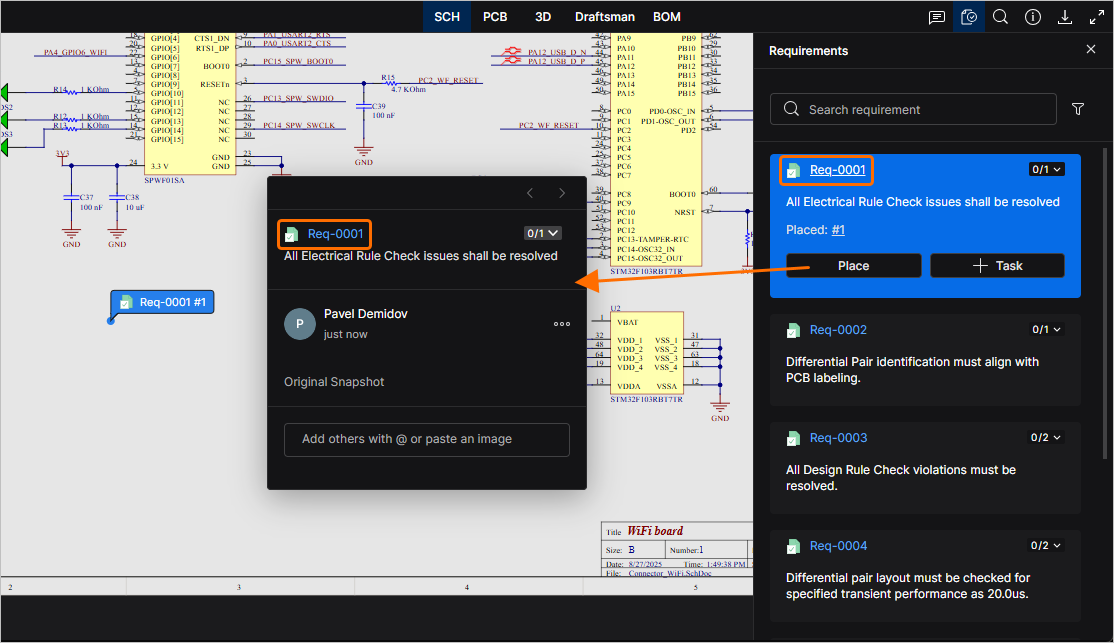

Требование размещается в текущем документе так же, как комментарий к точке, объекту (например, компоненту, линии или дорожке) либо указанной области. Подробную информацию см. в разделе Размещение комментария. Ссылка с идентификатором требования (здесь — Req-0001) на панели Requirements и в окне требования открывает запись этого требования в Requirements Portal.

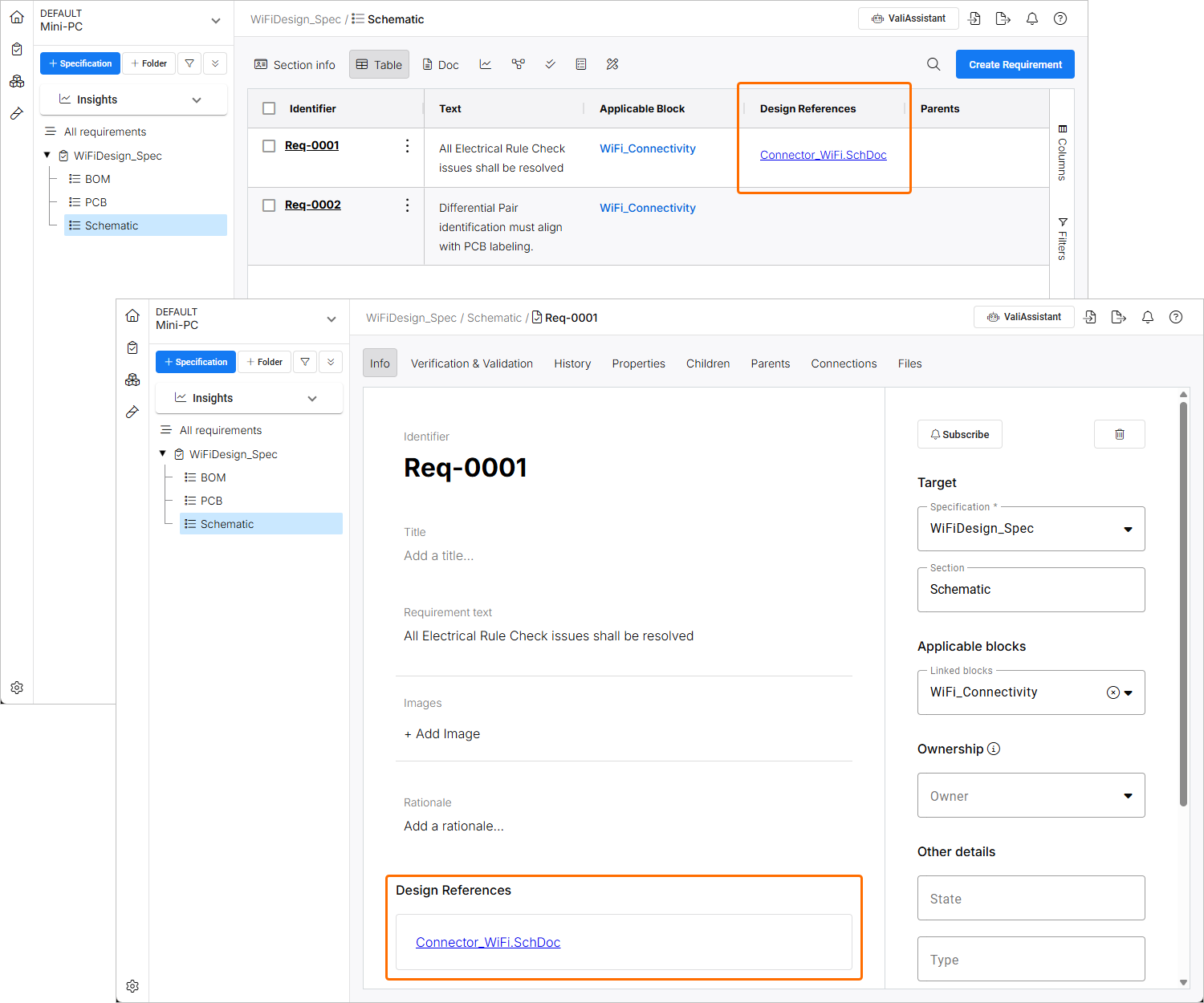

Документы проекта, содержащие размещенное требование, отображаются в Requirements Portal в каждой записи требования как Design References (Показать пример изображения). Нажмите ссылку, чтобы открыть место размещения требования в проекте.

Создание задачи по требованию

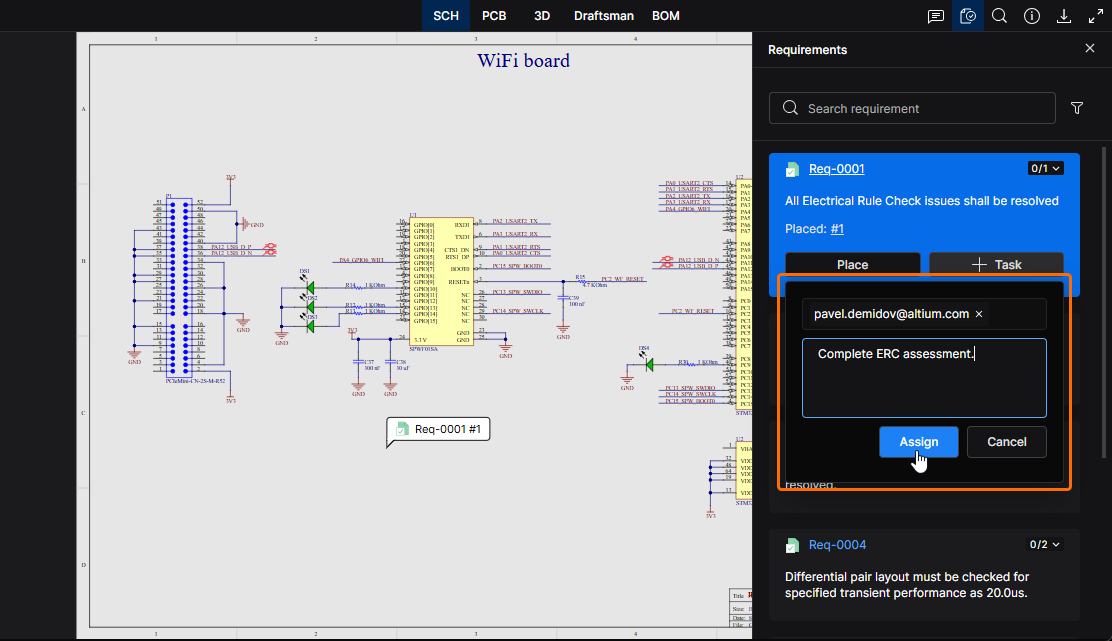

Чтобы создать для требования задачу рабочего пространства, требующую выполнения, выберите пункт в его записи на панели Requirements, затем назначьте задачу участнику рабочего пространства, введите описание задачи и подтвердите создание кнопкой . Доступ к задачам по требованиям и работа с ними осуществляются на странице задач веб-просмотрщика.

Задача рабочего пространства, связанная с выбранным требованием, создается с помощью кнопки . Задача назначается участнику рабочего пространства как действие, которое необходимо выполнить.

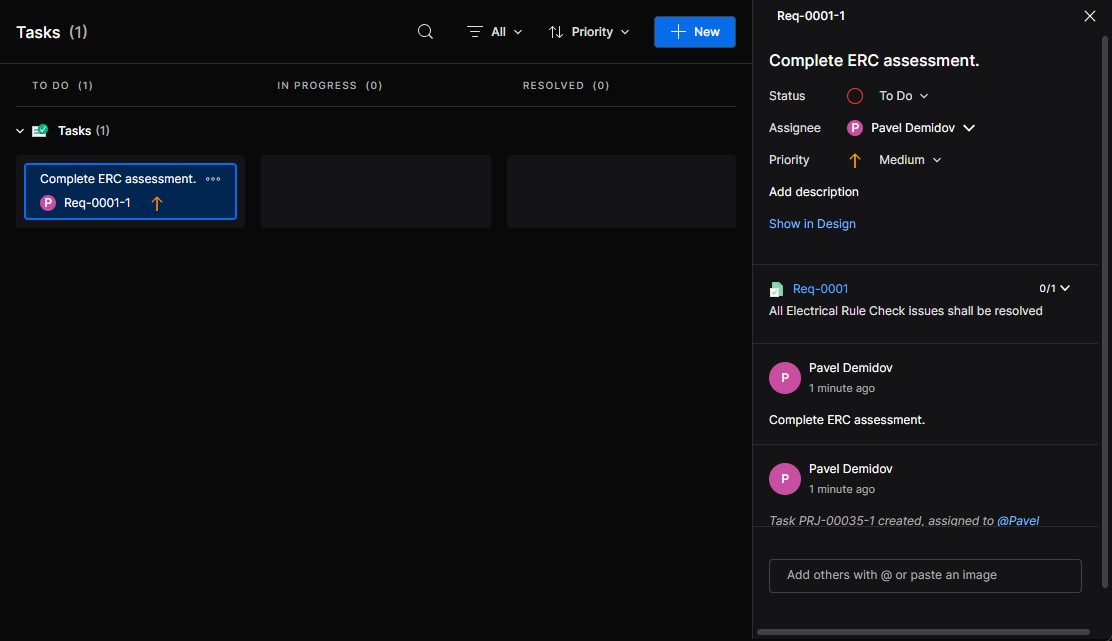

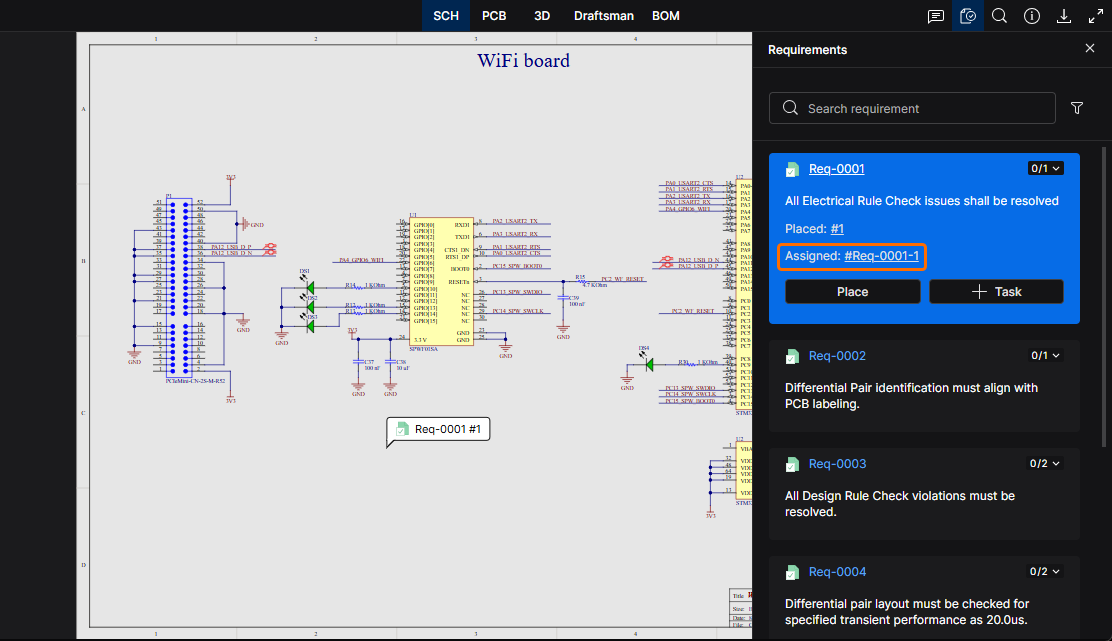

Созданная задача доступна на странице задач и не размещается в документе. Чтобы открыть представление задач, используйте ссылку Assigned на карточке требования на панели Requirements.

К задачам можно добавлять комментарии, переназначать их другому пользователю, изменять их приоритет и последовательно переводить в статус Resolved.



Обновление статуса верификации требования

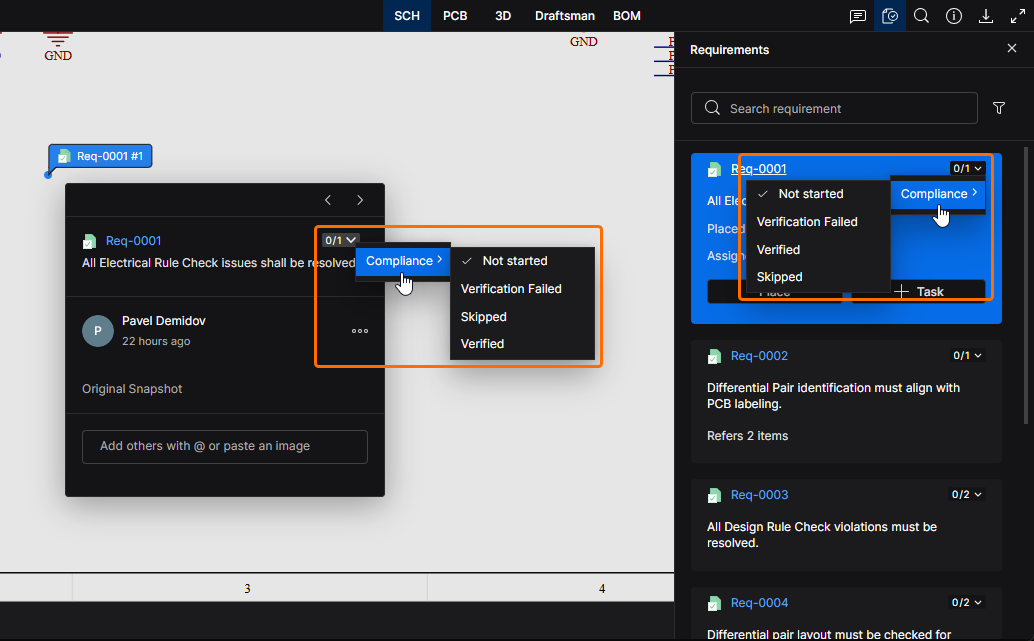

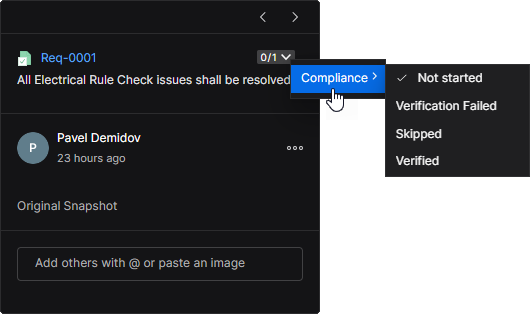

Статус верификации требования можно задать с помощью пункта меню верификации (), доступного в записи требования на панели Requirements и в окне требования в документе. Меню содержит варианты (например, Verified, Not Verified или Skipped), заданные мероприятием по верификации и валидации, связанным с требованием в Requirements Portal.

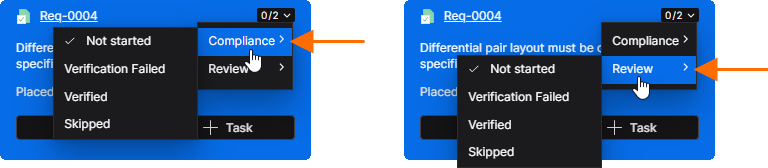

Выберите мероприятие по верификации, связанное с требованием, с помощью пункта меню верификации () в окне требования или на панели Requirements. В названии меню указано количество выполненных проверок относительно общего количества проверок, связанных с требованием, — здесь: 0 из 1.

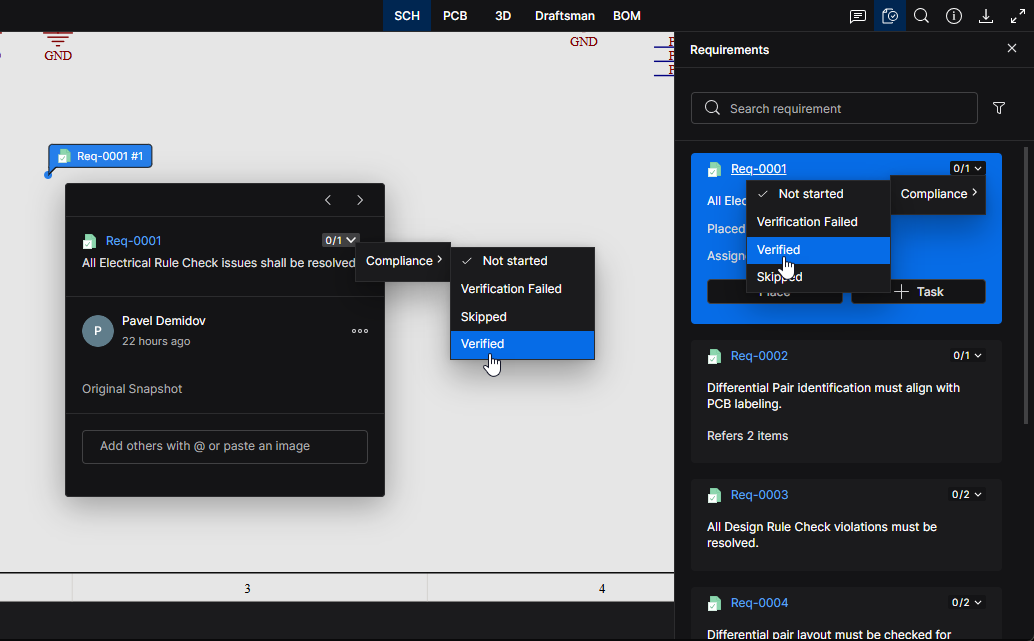

Выберите статус мероприятия по верификации. Обратите внимание, что с требованием может быть связано несколько мероприятий, для каждого из которых предусмотрено собственное меню выбора статуса (Показать пример изображения). В записи Requirements Portal они отображаются как несколько мероприятий по верификации и валидации (Показать пример изображения).

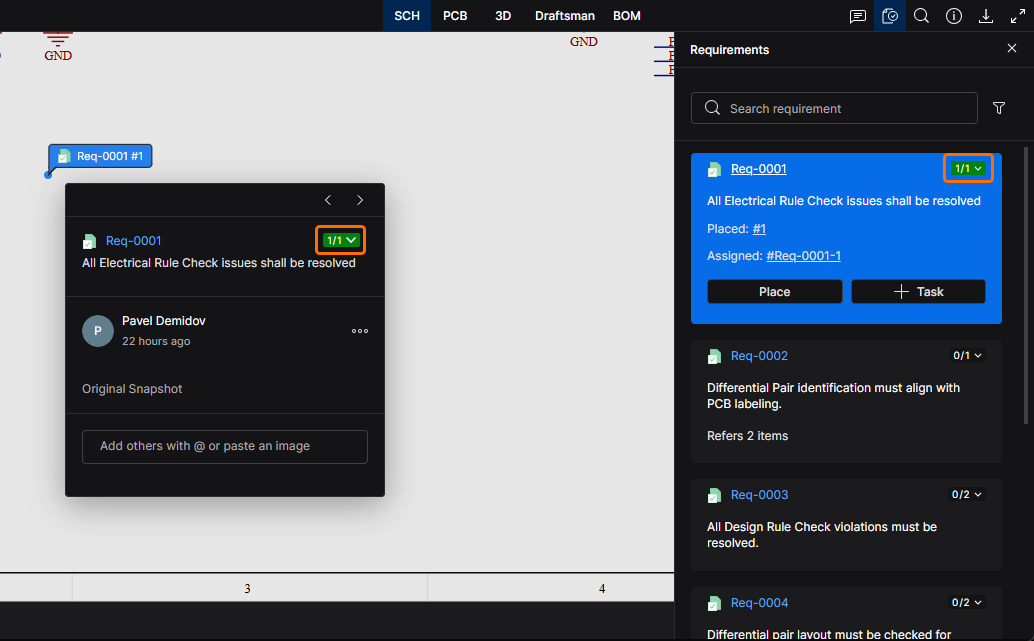

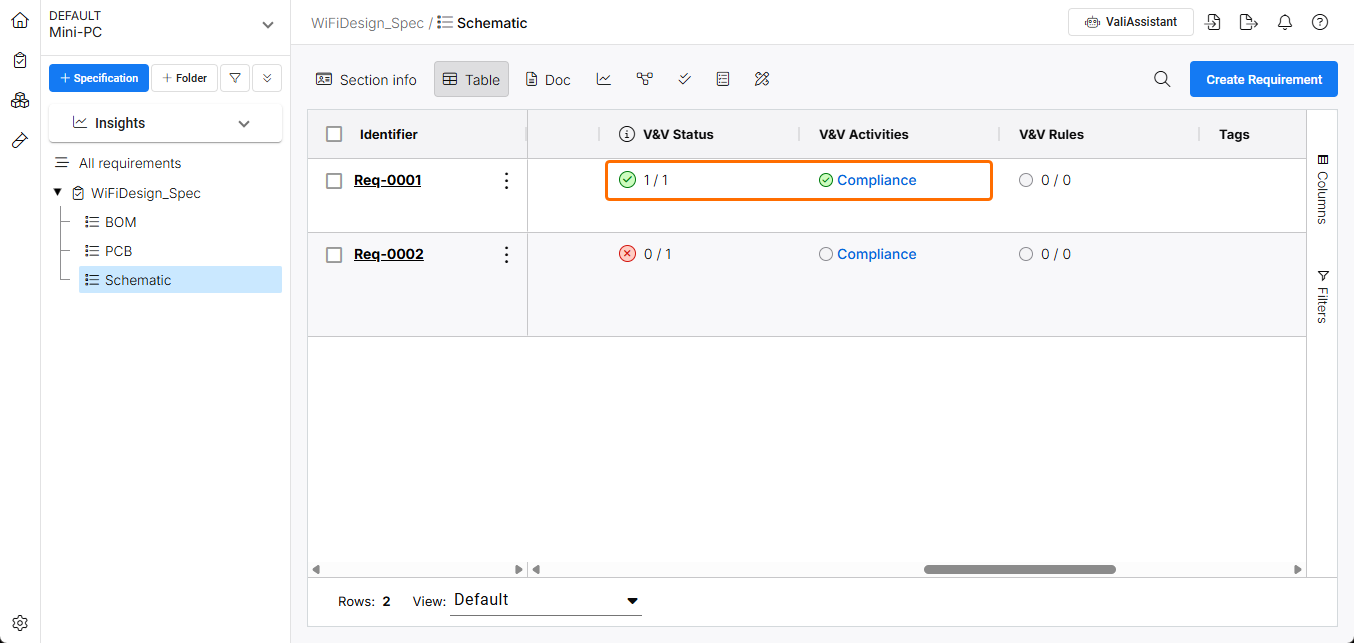

Теперь статус верификации требования — 1 из 1, поскольку был выбран вариант Verified. В записи требования в Requirements Portal также будет отображаться это подтвержденное состояние (Показать пример изображения).

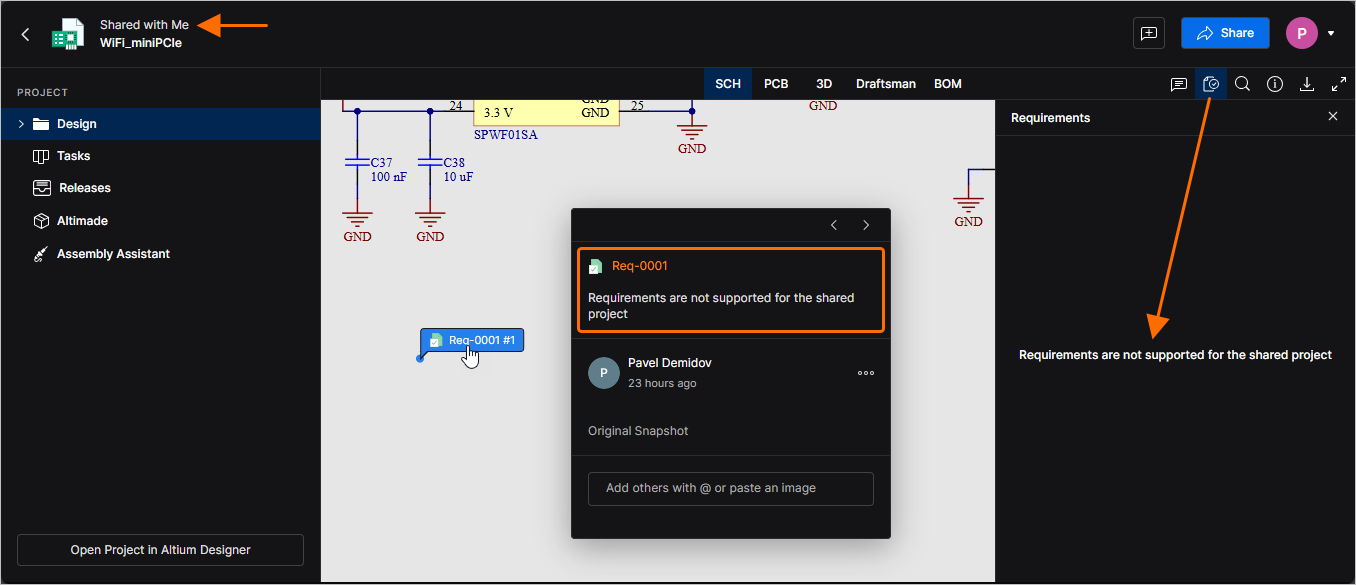

Обратите внимание, что гости рабочего пространства (пользователи, которые не являются участниками рабочего пространства, но которым предоставлен совместный доступ к проекту) не могут работать со связанными требованиями. Когда гости открывают общий проект через представление Shared with Me в своем личном пространстве или другом рабочем пространстве, информация о требованиях недоступна ни на панели Requirements, ни в размещенных требованиях.
