Web 查看器

Parent page: 工作区项目

Enterprise Server Workspace 的 Web Viewer 界面通过标准浏览器提供对 PCB 项目文档的通用访问。它远不只是一个基于浏览器的查看器，Web Viewer's 先进的浏览器技术使用户能够在项目结构中导航、与设计文档交互、提取设计中元素的信息，并高亮区域或对象以添加批注。

在查看文档时，原理图和 PCB 的视觉质量不会因浏览器格式而受影响；同时还提供完整的平移与缩放能力，以及在整个设计中进行搜索、交叉探测、选择并检查元件与网络的功能。

作为一个独立的基于浏览器的查看平台，Web Viewer 界面提供对设计文档的交互式只读访问，无需在设计编辑环境中打开项目。其他正在进行该设计工作的人员（例如“拥有”该设计的工程师）不会受到 Web Viewer 空间中操作的影响——除非涉及相关的评论通知（如适用）。

Web Viewer 访问

Web Viewer 可在 Enterprise Server Workspace 中直接访问，也可从 Altium Designer 内间接访问。后者情况下，Show in Web Browser 菜单命令或 Explorer 面板的 Open in Web 按钮会生成并打开一个特定的查看器 URL（在工作区的浏览器界面中）。该 URL 可分享给其他用户，例如团队经理或资料管理员，使其能够通过工作区 Web Viewer 界面对当前项目文档与数据进行细致交互。所需条件仅为一个工作区用户账号以及相应的访问权限。

在工作区中，Web Viewer 界面用于以下场景：

• 通过 Projects Management 界面查看设计项目源文件的当前状态（WIP），在 管理特定项目 时使用。
• 通过 Manufacturing Portal 查看已发布设计包的设计快照。

以下各节将详细说明如何访问这些场景，以及在每种情况下 Web Viewer 界面的呈现方式。

查看 WIP 设计项目源文件

在此场景中，Web Viewer 界面通过已打开项目页面的 Design 视图呈现。可从工作区浏览器界面的 Projects 页面访问该页面：双击项目条目；在预览模式（而非列表模式）下单击项目条目名称；或选择所需项目后，从列表上方的 菜单或项目条目关联的 菜单中选择 Open 选项。

从 Projects 页面访问项目的以 CAD 为中心的 Projects Management 页面。Web Viewer 界面通过该页面的 Design 视图呈现。

查看发布包的设计快照

在此场景中，Web Viewer 界面通过当前打开的项目发布包的 Design Snapshot 视图在 Manufacturing Portal 中呈现。要访问该门户：

1. 在已打开项目的详细页面中（双击项目进入），切换到 Releases 视图。
2. 要打开特定发布包进行查看，点击其关联的 按钮以打开完整发布包。或者，点击相邻的 按钮并选择要查看的内容——完整发布包（Full Release）或某个特定装配变体。打开的项目发布内容会在新的 Manufacturing Portal 浏览器标签页中显示。
3. 在 Manufacturing Portal 中，切换到 Design Snapshot 视图。请注意，此时查看的并非源设计数据的最新版本，而是该制造包发布时创建的已发布快照。

View Released Gerber and PDF Files

Web Viewer 还提供 PDF 查看器，以及对已打开设计 Release 包中所包含 Gerber 文件的复合视图。

在 Fabrication 输出集合中，从 Gerber 列表选择任意文件即可激活 Gerber 视图。其布局与 PCB 视图 类似，Layers 下拉菜单允许选择单个或成组的 Gerber 层进行查看。可选择 Top View 或 Bottom View Gerber，并可在叠加视图的任意位置放置 Comments。

在已发布文件集中选择一个 PDF 文件，即可在专用 PDF 查看器中打开。使用 Page 下拉菜单（或直接滚动）在多页 PDF 文档中切换到其他页面，并使用右侧的信息窗格访问 PDF 文档的元数据。

Web Viewer 功能

Web Viewer 界面提供一系列集成功能，可对设计数据进行细致访问。其他功能（例如 Comments system）——当从项目的 Design 视图使用时——会与 Altium Designer 直接并实时通信。以下各节将介绍在查看设计源文件时可用的功能集合。

数据视图

Web Viewer 界面通过不同的数据视图呈现信息，以分别显示（在查看设计源文件时）源原理图、2D 板、3D 板以及物料清单。

SCH

此视图呈现该设计的源原理图页（可为多页）。

SCH 数据视图显示当前选中的原理图源文档。

Switching Schematics

如果该设计包含多张原理图页，可通过两种方式在文档间切换：

• 在左侧窗格的导航树中。选择某个原理图条目，使其成为主查看区域中的活动文档。

• 通过视图左上角的预览下拉菜单选择原理图条目。当前选中的文档——即在 SCH data view 中正在查看的活动文档——会在列表中以其条目周围的蓝色边框加以区分。

当 Web Viewer 界面处于 Full Screen 模式（点击视图右上角的 控件）时，这是唯一可用的原理图切换方式。

In-Document Navigation of Project Design Hierarchy

当检查属于层次化设计项目的原理图文档时，渲染后的文档显示本身可在项目结构层级之间提供交互式导航：

• 点击 sheet symbol object 以加载目标原理图文档。
• 点击 sheet symbol 内的 sheet entry object，将跳转到下方目标子原理图中对应的端口。
• 点击 port object，将跳转到上方父原理图中 sheet symbol 的对应 sheet entry。

Document Navigation by Net

当在视图中选择某条网络（Net）时，该网络在所有出现它的原理图文档中也会被选中；这些文档会列在右侧的 Information 面板中。点击列表中的条目即可直接导航到该文档中所选的网络。

Support for Multi-channel Designs

Web Viewer 支持查看 multi-channel designs。每个物理通道都会呈现为一份独立的原理图文档。物理页名称——即在 Altium Designer 中查看该原理图文档时的编译后标签页——会作为后缀附加到文档名上。其效果类似于生成物理原理图页的 PDF 文档，但具备 Web Viewer 提供的增强交互能力。

多通道设计示例：每个物理通道在不同的原理图页上呈现。

PCB

此视图以 2D 方式呈现 PCB。

Controlling Layer Visibility

对 PCB 数据视图的视图与层可见性控制，通过 Layers/Objects 窗格的 Layers 模式完成。点击视图左上角的 控件并选择 Layers 视图模式即可访问该窗格。

用于控制层可见性的 Layers 窗格。

• 你可以将 Layers 窗格固定，使其在主查看区域查看 PCB 时始终显示。方法是点击窗格右上角的 控件（未固定）——该控件会变为 （已固定）。再次点击该控件可取消固定。
• 该窗格还提供对板层叠 Stackup View 的访问入口。

Layers/Objects 窗格中的每个层条目都带有一个复选框，用于将其设为活动层。勾选后，该层会被置于绘制顺序的顶部，因此会最后渲染，从而有效叠加在其他 PCB 层图形之上。取消勾选活动层，或使用上方的 按钮恢复默认层视图（Top 层为活动层）。

放置的 Comment 将与当前选中（勾选）的层相关联，并且当随后在 Comments 窗格中选中该评论时，会恢复相同的层顺序。

该窗格中的层条目分为以下类别：

• Copper – 所有已使用的信号层和内部平面层。
• Solder Mask – Top Solder、Bottom Solder。
• Paste Mask – Top Paste、Bottom Paste。
• Silkscreen – Top Overlay、Bottom Overlay。
• Mechanical – 所有已使用的机械层。
• Other – 包括 Mutli-Layer、Drill Guide、Keep-Out Layer 和 Drill Drawing。

使用窗格顶部的 Top 和 Bottom view 控件，可分别快速在从顶部或底部查看电路板之间切换；如有需要，还可通过层条目复选框更改顶部绘制顺序以满足需求。

使用提供的按钮在电路板的 Top 与 Bottom 视图之间切换。此处显示的是默认的 Top View。

Layer/Objects 窗格（处于 Layers 模式）中的层条目具有额外的可见性选项，将鼠标悬停在条目上时会显示这些选项。使用 图标切换某个层或层组的可见性，使用 选项仅启用该层/组（并且默认会启用铜层/阻焊层的 Multi-layer 对象），使用 图标恢复可见性设置。

❯ ❮ Javascript

Controlling Object Visibility

在 PCB 数据视图中对板上对象可见性的控制通过 Layers/Objects 窗格完成。点击视图左上角的 控件，然后选择 Objects 视图选项，即可访问对象视图选项。

Layers/Objects 窗格处于 Objects 视图模式。

在列表中选择某个对象类型（或点击其对应的 图标）即可切换其可见性。可同时选择多个对象类型。使用 控件将对象可见性重置为默认视图——所有对象可见。

选择一个或多个对象类型条目，以切换它们在 PCB 视图中的可见性。

请注意，Objects 的视图重置控件（）与用于重置 Layers 可见性的对应重置控件彼此独立。

使用与其条目关联的 Only 选项，可隔离某一特定对象类型以便查看。此时仅显示该对象类型，所有其他对象类型的可见性会自动禁用。使用 控件将对象可见性重置为电路板的默认视图。

选择对象条目的 Only 选项，以在 PCB 视图中禁用所有其他对象类型的显示。

• 对象可见性选项可与 Layers 可见性控制以及 Top/Bottom 视图设置配合使用，从而将板视图细化到非常具体的程度。
• Workspace PCB 视图会将任何未布线网络（网络“ratslist”）以线条形式显示，且默认显示。它们可在窗格的 Objects 模式中作为 Connection lines 进行特定选择或隔离，这提供了一种定位未布线网络连通性的简便方式——见示例。

Viewing the PCB Layer Stack

在查看 WIP 设计项目或已打开的 Project Release 包时，可查看当前设计的 PCB Layer Stack 的图形化表示——即电路板的物理叠层。Layer Stackup View 会展示电路板的内部结构以及相关数据，例如层类型、材料和尺寸。

在项目设计查看器中，从 Board Info 窗格选择 Stackup View 命令，或在查看 PCB 时从 Layers 菜单选择该命令，即可打开 Layer Stack 视图。在查看 project Release package 的 Design Snapshot 时，也以相同方式访问 Layer Stack 视图。

信息窗格（）会填充当前选中的叠层元素（Layer、Overlay、Via 等）的数据；当未选择元素时，则显示板叠层的概览数据。

与 Web Viewer 中的其他视图一样，Comments 也可以放置在 Layer Stack 视图上。在这种情况下，可通过选择任意 Layer Stack 元素（Layer、Via 等）的图形对象来添加评论，然后在上下文评论窗口中输入评论，并可包含用户提及与指派。请注意，Layer Stack 评论不支持 Freehand Drawing and Area 选择。

• 你需要将设计保存到 Workspace，才能重新生成 Stackup 视图。
• 在此阶段，不支持多叠层（刚挠结合）、阻抗配置文件和背钻等高级叠层功能。

Viewing Multiple PCB Documents

对于包含额外 PCB 文档的项目——例如 PCB panel、板布局的原型版本，或独立的 PCB 设计（及其对应的原理图文档）——Web Viewer 支持对这些“非主”PCB 文档的显示与交叉探测能力。

当打开此类 PCB 文档进行查看时，Web Viewer 的相关功能会尽可能与所选板布局关联；否则将默认关联到主 PCB（在项目结构中找到的第一个）。放置的 Comments 将与该板布局相关联，诸如网络导航、Layer Stackup View、测量以及 Information 窗格数据等功能，都将应用于打开的额外 PCB 文档。

主 PCB 是在项目结构顺序中最先找到的（位置最高的）PCB，而该顺序由 Altium Designer 中的排列顺序决定。在 Altium Designer 的 Projects panel 中，通过拖放 PCB 文档到不同的项目结构位置来设置相应的优先级顺序。

默认显示第一个（顺序最高的）PCB。选择另一个 PCB 文档即可访问该板设计及其相关的 Web Viewer 功能。

Web Viewer 的功能（如 PCB 测量、放置的 Comments 和对象搜索）同样适用于额外 PCB 文档。如果所选的搜索对象或评论属于不同的 PCB 文档，则会在其对应的 PCB 文档中自动选中并高亮该评论/对象，如下所示。

Web Viewer 的功能可用于并分别关联到每个 PCB 文档。

在可能的情况下，额外 PCB 文档也支持主设计视图之间的交叉探测：

• 如果单个原理图文档对应两个 PCB（例如物理布局不同），则从该原理图进行交叉探测会定位到项目的主（第一个）PCB 文档。
• 在上述情况下，从任一 PCB 进行交叉探测都会打开共同的原理图文档。
• 当额外 PCB 具有其自身对应的原理图文档时，交叉探测将直接在这两个文档之间进行。
• BOM 数据、Layer Stackup 以及仿真上传与整个项目设计相关。

❯ ❮

Javascript

在浏览 project Release Package 的 Design Snapshot 时，也支持查看多个 PCB 文档。

Taking Measurements

当以 2D 方式查看电路板（使用 PCB data view）时，你可以使用 按钮进行测量。这会打开 Measurements 窗格，光标变为十字准星并进入测量模式。支持三种测量模式：

• Free – 在数据视图内任意两点之间自由测量，不提供任何吸附引导。
• Point to Point – 在数据视图内任意两点之间测量，当光标移动到对象上方时提供引导吸附。光标将按如下方式变化：
  • – 焊盘或过孔的中心。
  • – 图元对象的顶点。
  • – 走线段的中点。
  • – 视图内的自由点。
• Object to Object – 在数据视图内任意两个选定对象之间测量。支持的对象包括焊盘、过孔、走线、填充和区域；当光标移到其上方时，这些对象会高亮以供选择。

使用窗格顶部的选择器切换模式。首次使用该功能时，默认使用 Free 模式。之后再次使用时，将沿用上次使用的模式。

测量操作如下：

1. 在 Free 或 Point to Point 模式下，将光标定位到你希望开始测量的位置（点 1）并单击。该点会用一个小白色十字标记。在 Object to Object 模式下，选择第一个对象（对象 1），该对象将被选中。
2. 在 Free 或 Point to Point 模式下，将光标移动到所需的终点（点 2）并再次单击。移动光标时，会显示一条测量线作为辅助，展示当前的 XY 距离（从点 1 到线段末端）。在 Object to Object 模式下，选择第二个对象（对象 2），该对象将被选中。

在定义点 2/对象 2 之前右键单击可重新开始——准备再次定义点 1/对象 1。

3. Measurements 窗格会报告测得的 XY 距离、X（水平）距离以及 Y（垂直）距离。对于 Object to Object 模式，XY 距离将是所选两个对象之间的最短距离。

测量单位初始将采用设计本身使用的单位，但可在界面的 Info 窗格中在公制（mm）与英制（mil）之间切换（通过点击右上角控制区中的 进入）。

4. 继续测量其他点或对象之间的距离，或再次点击 按钮（或 Esc）以退出测量模式。

在 Point 到 Point 模式下进行的测量示例。

最近五次测量会列在 Measurements 窗格的 Previous Measurements 区域中，最新的一条位于列表顶部。点击某条记录可调出该次测量——既会在窗格中显示，也会在主视图区域中以图形方式显示。

测量结果仅在当前浏览器页面会话期间可用。如果刷新浏览器标签页，之前的测量将被清除。

3D

此视图以 3D 方式呈现 PCB。

3D 数据视图提供 PCB 的 3D 视图。

Draftsman

此视图呈现设计中可用的 Draftsman 文档。也可以通过在左侧导航树中选择某个 Draftsman 文档（*.PCBDwf）来打开查看；与其他设计视图一样，Draftsman 视图支持 文档评论。

Draftsman 数据视图会呈现当前所选 Draftsman 源文档的所有页面。

Switching Draftsman Documents

查看器初始会显示 Source Documents 层级结构中第一个可用的 Draftsman 文档。要打开另一个 Draftsman 文档，请在左侧窗格的导航树中选择其条目。

Navigating Draftsman Pages

多页 Draftsman 文档的各个页面可通过 Page 下拉预览菜单进行选择。

BOM

BOM 视图呈现该设计的 Bill of Materials物料清单。它会根据源原理图文档即时生成，并且在当前项目包含 ActiveBOM document 时，也会使用其中提供的数据。Enterprise Server 的项目 BOM 视图提供丰富的实时制造商与供应商器件信息，包括 manufacturer Part Choices（含当前价格与库存信息）、器件制造商生命周期状态、数据手册链接等。

每条 BOM 条目都提供基于图标的有效性检查，用于指示器件问题，例如版本过期、生命周期状态为 Obsolete，或供应商库存不足——将鼠标悬停在图标上可查看其状态。与其他文档视图一致，支持 Commenting（），允许用户在任意 BOM 项条目上放置评论注释，并可选地将其分配给某个用户或组。你还可以交叉探测到其他项目文档，按需启用数据列（），并选择某个元件以在右侧信息窗格中查看其详细信息。

❯ ❮ Javascript ID: K BOM 数据视图呈现该设计的物料清单（Bill of Materials），其中包含实时的制造商与供应商数据。

以下要点与该视图的使用相关：

• 点击位号（designator）将交叉探测到其他数据视图中的对应元件。
• 点击制造商或供应商料号会在新的浏览器标签页中打开其相关信息。
• 你可以按任意列对列表排序——点击一次表头按升序排序；再次点击按降序排序。
• 使用列表上方的搜索字段可快速查找并高亮所有 BOM 行中的文本/数据。

通用界面元素

以下控件适用于所有数据视图：

• – 使用此控件（位于右上角控制区）访问 Search 搜索功能，以便搜索元件和/或网络（net）。该功能适用于 SCH、PCB 和 3D 数据视图，而 BOM 则有其自身的基于文本的搜索。有关如何使用搜索功能的更多信息，请参阅 Searching。

• – 使用此控件（位于右上角控制区）打开信息（Info）窗格。

• 该窗格进一步分为两个子视图：
• Controls – 在浏览 SCH、PCB 和 3D 数据视图时提供有用的控件列表（部分控件为特定视图专用）。
• Board Info – 以如下方面提供关于已上传设计的有用摘要信息：
  • Board Size – 板子的 X 与 Y 尺寸。
  • Layers – Signal + Plane 总数以及各自数量；同时还提供访问板子 Stackup View 的入口。
  • Components – 总数（包含所有类型的元件），并细分为板顶与板底的元件数量。
  • Nets – 总数，以及任何未布线网络（unrouted nets）的数量与总体百分比，并提供指向这些网络的相关链接（见示例）。

• – 使用此控件（位于右上角控制区）通过 Download 下载窗格下载数据，该窗格提供一系列适用于制造与评审的派生文件下载选项。这些选项采用预配置格式，除非由包含的设计文件（如 BOM、Draftsman 和 OutJobs 文档）另行决定。除 Project Source Files 下载设计文档 Zip 压缩包的选项外，Derived Files 列表还包括以下基于源数据派生并生成的下载内容：
  • GerberGerber（ZIPX2）– 除非在 OutJob 文件中另有指定，否则会生成一套 Gerber X2 数据集合，包含使用到的层且不包含机械层，同时也包含 NC Drill 数据。
  • Assembly DocsPDF（PDFAssembly/Fabrication）– 以默认格式或按所包含 OutJob 中的指定生成装配与加工图形打印输出；如果项目中包含 Draftsman 文档，则会优先使用 Draftsman 文档。
  • PDF SchematicPDF（PDFSchematic）– 项目中所有原理图文档的打印输出，并包含每个文档的可交互网络列表。
  • STEPSTEP（step3D）– 以行业标准 STEP 数据交换格式生成的整体 3D 板级设计。
  • BOMBOM（CSVCSV）– 以默认列格式生成的派生物料清单，或按项目中包含的 ActiveBOM document 所决定的格式生成。

从该项目生成的所有发布包（release packages）也会列出——点击某个条目（此处为 A.5 到 A.1）可在单独的浏览器标签页中打开以检查和/或下载。



• – 使用此控件（位于右上角控制区）切换到全屏模式。
• – 在全屏模式下，使用此控件（位于右上角控制区）退出全屏模式（或按 Esc）。

变体支持

如果项目中定义了变体（variants），则在各个数据视图中查看设计时可以在这些变体之间切换。左侧导航窗格会列出可用变体。默认情况下将设置为 [No Variations]，即呈现基础设计。

从项目定义的所有变体列表中选择一个已定义变体——当前数据视图将更新以反映该变体，包括对未装配元件启用的可视化选项（SCH 和 PCB 数据视图）。

默认会呈现基础设计（[No Variations]）（此处显示在 SCH 数据视图中）。使用左侧导航窗格中的控件切换到其他变体。

在 3D 与 BOM 数据视图中，元件是否存在/列出取决于其是否装配（fitted）。

选择

可在 SCH、PCB 和 3D 数据视图中按如下方式选择设计内的对象：

• 在 SCH 数据视图中（元件与网络选择）——将光标悬停在元件或导线上并点击以选择。会应用遮罩，仅保留该元件或网络完全可见。所选元件/网络的信息将显示在右侧窗格中。

SCH 数据视图支持选择元件与网络。此处展示了一个被选中的元件。

• 在 PCB 数据视图中（元件、焊盘、过孔、走线段与网络选择），将光标悬停在支持的对象类型上并点击以选择。会应用遮罩，仅保留该对象完全可见。所选对象的信息将显示在右侧窗格中——对于焊盘、过孔或单段走线，可提供其所连接网络的链接（见示例）。

PCB 数据视图支持选择元件、焊盘、过孔、走线段和网络。此处显示的是已选中的元件。

• 在 3D 数据视图（元件选择）中，将光标悬停在某个元件上并单击即可选中。系统会应用遮罩，使只有该对象保持完全可见。所选对象的信息会显示在右侧窗格中。在此查看模式下，移动光标时对象不会被高亮显示。

在 3D 数据视图中选中元件的示例。

• 在上述任意视图中，都可以在左侧主 Design 导航面板的 Nets 树形列表中选择一个网络。所选网络也会在原理图以及 2D/3D PCB 视图中同步被选中；反之，在原理图/PCB 视图中选中网络时，它也会在 Nets list 中被选中。该网络的信息（长度/名称/层）会显示在右侧窗格中。

导航的 Nets 列表提供与原理图和 PCB 视图之间的双向选择与交叉定位（cross-probing）。

交叉定位（Cross-probing）

当你在当前活动数据视图中选择一个受支持的对象时，该对象也会在一个或多个其他数据视图中被选中（在适用时）——从而让你能够快速交叉定位到同一选择。交叉定位通过右侧窗格顶部的按钮控件实现——当主视图窗口中当前有对象被选中时会显示这些控件。

交叉定位控件（针对已选中的元件）。

以下是一些受支持的交叉定位场景示例：

• Cross-probing a Component from the SCH/PCB/3D Data View – 在当前活动数据视图中选择所需元件，然后单击某个按钮，将该元件交叉定位到目标数据视图中。对于 SCH、PCB 和 3D 数据视图（通过单击 、 或 按钮访问），该元件会在可能的情况下被选中、居中并缩放到合适视图范围，同时应用遮罩，使只有所选元件保持完全可见。

对于 BOM 数据视图（通过单击 按钮访问），会将该元件对应的条目滚动到视图中央（如可能），并高亮该行。

• Cross-probing a Component from the BOM Data View – 单击你希望交叉定位到的元件位号（designator）。在访问 BOM data view 之前最后处于活动状态的数据视图将被激活，并在可能的情况下将该元件选中、居中并缩放到合适视图范围，同时应用遮罩，使只有所选元件保持完全可见。随后，你可以使用按钮（、、 和 ）按前述方式将该已选元件交叉定位到其他数据视图中。

• Cross-probing a Net from the SCH Data View – 在左侧 Nets 导航列表中或在 SCH data view 的原理图文档上选择所需网络，然后单击按钮（、）将该网络交叉定位到目标数据视图中。该网络会在可能的情况下被选中、居中并缩放到合适视图范围，同时应用遮罩，使只有所选网络保持完全可见。

• Cross-probing a Pad/Via/Track from the PCB Data View – 在 PCB data view 的板上选择所需焊盘、过孔或走线段，然后单击 按钮，将该焊盘/过孔/走线段交叉定位到 3D 数据视图中。该对象会在可能的情况下被选中、居中并缩放到合适视图范围，同时应用遮罩，使只有所选对象保持完全可见。

搜索（Searching）

Web Viewer 界面内置搜索功能，可快速便捷地在整个设计中定位元件和网络。可在 SCH、PCB 和 3D 数据视图中，通过单击视图右上角的 按钮来访问搜索功能，这将打开 Search 窗格。

Web Viewer 界面的 Search 窗格。

要执行搜索，开始输入搜索字符串即可。搜索不区分大小写。窗格会在你输入时动态列出匹配结果。匹配结果数量会在窗格顶部高亮显示。

从 SCH 数据视图发起搜索的示例。

单击 按钮可访问过滤选项：显示所有与搜索字符串匹配的元件和网络，或仅显示元件，或仅显示网络。

过滤控件。

当搜索结果列出后，单击某个条目即可在当前活动数据视图中导航到该实体（元件或网络）。该元件/网络会在可能的情况下被选中、居中并缩放到合适视图范围，同时应用遮罩，使只有所选元件/网络保持完全可见。

此处展示了在活动 PCB 数据视图中搜索元件的结果，以及在活动 SCH 数据视图中搜索网络的结果。

评论（Comments）

Web Viewer 界面支持对设计文档进行评论。评论与 Altium Designer 中的 Comments 系统相对应并可交互。评论是用户添加的备注，可分配到原理图或 PCB 文档中的特定点、对象或区域，并可由其他用户回复。评论促进用户之间的协作，同时不会更改项目本身或其组成文档，因为评论由 Workspace 独立于设计项目进行存储。

评论可在主查看区域内通过上下文评论窗口直接发布、回复和管理。评论也会显示在右侧的 Comments pane 中；该窗格更偏向于概览/导航工具，而非实际操作界面。

在 Workspace 项目的子原理图页上叠加显示评论的示例。Comments 窗格反映所有评论，而主查看区域中可访问的窗口提供上下文评论操作。

评论功能用于以下位置：

• 在 Design view 中查看 opened project 时，可在原理图（SCH data view）或板子的 2D 视图（PCB data view）上添加评论。在此处添加的评论会自动出现在共享实时设计的 Design view 中以及 Altium Designer 中，反之亦然。
• 在 Design Snapshot view 中查看 Manufacturing Portal 时，针对正在检查的 Workspace 项目所选发布包（release package）。在此处添加的评论会自动出现在“已打开项目”的 Design view 中（并带有指向该发布包的链接），同时也会出现在 Altium Designer 中。

放置评论（Placing a Comment）

要放置评论：

1. 单击 Comments pane 顶部的 按钮——光标将变为十字准星，你将进入评论放置模式。
2. 按需放置以下三种受支持的评论类型之一：
   1. Comment on a point – 在任意位置单击，将评论附加（或“钉住”）到该点。
   2. Comment on object – 当你在视图中移动光标时，可附加评论的受支持对象会被高亮显示。对于 SCH 数据视图，受支持对象包括元件、引脚、导线、总线和端口。对于 PCB 数据视图，受支持对象包括元件、焊盘、过孔和走线段。单击某个对象即可将评论附加（或“钉住”）到该对象上。
   3. Comment on area– 单击并拖动以定义要将评论附加（或“钉住”）到的区域。
3. 在每种情况下，都会显示一个评论窗口，用于结合所选点、对象或区域在上下文中定义评论。在提供的字段中输入你的评论。你可以使用 @ 字符在评论中提及一个或多个用户或角色。评论也可以 assigned 给某个用户/角色。有关这些附加功能的更多信息，请参阅 Working with the Contextual Commenting Window 一节。
4. 输入评论、添加任何提及，并在需要时完成指派后，单击下方的 按钮。评论将被提交，并同时显示在上下文评论窗口和 Comments pane 中。主设计查看区域中会显示该评论的唯一编号标记。

下面的序列图展示了向某个元件添加示例评论的过程，同时提及一名团队成员（Workspace 用户）并将该评论指派给对方。

评论系统会自动检测你在评论中提及的 Workspace 成员是否没有访问当前设计项目的权限，然后会提示你将项目 share the project 给对方——如下方图片序列所示。在这种情况下，会出现一个 Share 窗口，你可以在其中指定共享该项目时仅授予查看权限还是授予完整编辑权限（View/Edit）。通过 按钮确认共享当前项目。注意，你可以使用 Copy Link 选项获取当前项目评论的 URL 链接。

Working with the Contextual Commenting Window

以下要点与使用评论以及界面的上下文评论窗口相关：

• 评论窗口可独立于 Comments pane 访问——单击评论标记即可打开。

• 使用评论窗口右上角的 按钮，分别按顺序切换到上一条和下一条评论。切换基于评论标记的编号，只会对上一条/下一条评论所关联的设计点、对象或区域进行缩放并居中显示，并在评论窗口中呈现该评论。
• 使用 Resolve 命令将评论“关闭”（即标记为已解决），使其变为非活动状态并显示为灰色或不显示，具体取决于 Comments pane settings。已解决的评论可通过切换 Resolved 命令重新激活（再次变为未解决）。
• 一旦创建了初始评论，再次打开评论窗口时将可直接输入回复。在提供的字段中输入文本，然后单击 按钮提交。若不回复直接退出，单击 按钮。
• 你可以在评论中提及某个人或角色。输入 @ 字符会弹出包含所有 Workspace 成员的列表。或者，你也可以搜索角色或用户（用户可通过姓名或邮箱搜索）。在 @ 字符后输入一个或多个字符，可打开经过筛选的匹配角色与用户列表以供选择。

• 你可以通过启用 Assign to <name> 选项将评论指派给被提及的人，或从该选项的下拉列表中选择其他 Workspace 成员进行指派。被指派的人会以其用户图标显示在窗口顶部（此处示例为 ），这只是一个用于明确由谁处理该评论的可视化提示。编辑评论时可以将指派更改为其他成员或移除指派。

• 任何有权访问该设计的 Workspace 成员，都可以直接通过“被指派用户”图标快速将评论重新指派给自己或其他用户。此操作会弹出 Workspace 成员下拉列表以选择被指派者，无需编辑评论即可完成——而编辑评论的能力仅限于评论创建者。

• 你可以在评论中添加 URL 链接——只需复制 URL 并粘贴到评论字段中。系统会自动识别并以标准链接形式呈现，点击即可打开。

• 在添加新评论或编辑现有评论时，你可以在设计视图中添加手绘标注并将其与该评论关联/附加。为此，请单击评论窗口上方的 按钮。你将进入手绘模式，评论窗口会暂时被一个浮动控制条替代。注意，你随时可以通过单击 按钮切回“评论”模式。在手绘模式下，放置光标后单击并拖动以绘制所需图形。控制条上的按钮可用于更改绘图线条的颜色和宽度（对 PCB 的 2D 视图很有帮助）；如果画错了，只需单击 删除绘图并重新开始。也可以使用控制条最右侧的按钮发布评论或取消。

• 发布新评论时，会截取原始视图的屏幕截图并附加到该评论。在评论窗口中，可通过单击 Original Snapshot 控件访问该截图。该快照会精确呈现创建评论时视图中所见内容——相同的缩放级别与活动图层（PCB），并且如果在发布评论前创建了手绘标注，也会包含在内。

• 评论只能通过评论窗口进行编辑或删除，可在 菜单中使用 Edit 和 Delete 命令。注意：这些命令仅对你自己创建的评论可用——你无法编辑或移除其他用户创建的评论。若编辑现有评论，完成修改后单击 按钮提交。若不应用任何更改直接退出，单击 按钮。

• 打开评论窗口时（通过单击其关联标记，或在 Comments pane 中选择），只会显示该线程中的首条与最新一条评论。要查看线程中的所有评论，请单击这两条之间提供的控件。使用滚动条浏览全部评论。

• 任何查看共享设计项目的人都可以解决评论。为此，单击评论窗口右上角的 控件。该控件会变为 ，以反映评论的已解决状态。要取消解决（即让评论重新变为活动状态），再次单击该控件即可。此外，关联的评论标记会变暗。可通过 Comments pane 上的选项在主查看区域隐藏已解决评论——更多信息请参阅 next section。

• 如果某人在审阅设计项目的特定发布版本时（在 Manufacturing Portal 的 Design Snapshot view 中）创建了评论，那么该评论将包含该发布版本信息，并以链接形式指向该发布版本。

Working with the Comments Pane

以下要点与使用评论以及界面的 Comments pane 相关：

• Comments pane 更侧重于提供跨项目评论的概览/导航工具，而不是用于发布、编辑和回复的操作界面。这些功能完全由上下文评论窗口承担。
• 使用面板左上角的控件，在主查看窗口中显示评论标记（），或将其隐藏（）。

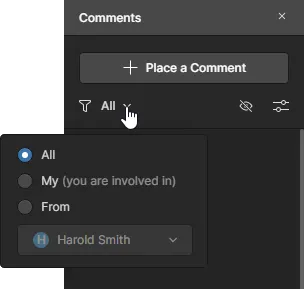

• 在 Comments pane 顶部有一些控件，可访问线程筛选控制项，以便你决定面板中显示哪些内容。基本上可以定义两级筛选。第一级（主级）允许你控制显示哪些用户的评论。

筛选选项会将评论条目限制为：

• All – 所有用户的所有评论。
• My– 仅显示由你自己发起、回复过或在其中被提及的评论线程。
• From – 仅显示由特定人员发起、回复过或在其中被提及的评论线程。从关联的下拉列表中选择一个人，该列表包含所有在该项目评论中积极参与过的人员。

与主要筛选方法配合使用的第二级筛选提供两个选项：允许你隐藏所有已解决的评论线程（Unresolved仅启用），以及/或者仅显示当前正在查看的活动文档的评论，而不是整个项目的评论（Current document only启用）。

• 单击筛选选项窗口底部的 Notification Settings 条目，以打开一个窗口，用于配置你将接收项目中哪些评论的电子邮件通知。可选择接收所有评论线程、完全不接收，或仅接收你参与其中的评论线程（你发起、回复过或在其中被提及）。
• 关于窗格中评论线程的排序，同样分为两个层级。首先，评论按其所在文档排序，并且该顺序与左侧窗格中的源文档导航结构顺序一致。其次，在每个文档内，评论按创建日期排序——按时间倒序排列。
• 当你在窗格中单击某个评论线程条目时，该评论会在主查看窗口中获得焦点，并在上下文评论窗口中打开。Comments 窗格中该评论对应的条目也会以蓝色高亮显示。Comments pane 中也会显示相同的评论标记编号，便于你识别当前正在查看的评论。如果你单击的评论不在当前正在查看的文档上，则该评论所在的文档将被切换为活动文档。
• 窗格中的每条评论条目都会提供与该评论相关的关键信息摘要，如下例所示。

其他需要注意的事项

• 如果某条评论与某个对象关联，而该对象从设计中被移除，则该评论会被转换为区域评论，并保持在相同坐标位置。评论的原始设计截图在这方面会非常有用。
• 如果某个设计文档从项目中移除，则与该文档关联的所有评论都会被隐藏。
• 如果某个对象在设计中被移动，与其关联的评论也会随之移动。
• 对于在旧版本 Altium Designer 中使用了徒手（freehand）评论的设计，这些评论将被转换为区域评论，并在每种情况下将徒手绘图附加到该评论上。
• 较新版本的 Altium Designer 会忽略徒手绘图中使用的线条颜色和宽度设置。相反，这类绘图将仅以红色线条显示，并使用软件早期版本评论所提供的标准、不可调整的线宽。
• 已解决的评论无法删除。你需要先将其改为未解决，然后再删除。

使用新数据更新

当使用 Web Viewer 界面检查最新源项目的文档时——无论是在 Projects Management 页面（管理特定项目时）的 Design 视图中，还是在查看共享的实时设计时——只要项目从 Altium Designer 提交回 Workspace，数据就会自动更新。提交后不久，界面中会出现通知。

请注意，在生成新的视图数据期间，你仍然可以访问并使用现有数据。一旦新数据生成完成，单击 Refresh Page 控件即可使用最新数据集更新视图。

如果你在 Altium Designer 中对设计进行更改并保存到 Workspace，则 Web Viewer 界面会自动检测并提供新数据。
