搜索 Search on Documentation

Web 查看器

Created: 十一月 21, 2025 | Updated: 十一月 21, 2025 | Applies to version: 8.0

Enterprise Server Workspace 的 Web Viewer 界面通过标准浏览器为 PCB 项目文档提供通用访问。它远不只是一个基于浏览器的查看器，Web Viewer's 先进的浏览器技术使用户能够在项目结构中导航、与设计文档交互、提取设计中元素的信息，并高亮区域或对象以添加评论备注。

在查看文档时，原理图和 PCB 的视觉质量不会因浏览器格式而受影响；同时还提供完整的平移与缩放能力，以及在整个设计中进行搜索、交叉探测、选择并检查元件与网络的能力。

作为一个独立的基于浏览器的查看平台，Web Viewer 界面提供对设计文档的交互式只读访问，无需在设计编辑环境中打开项目。其他正在进行设计工作的人员（例如“拥有”该设计的工程师）不会受到 Web Viewer 空间中操作的影响——除非涉及相关的评论通知（如适用）。

Web Viewer 访问

Web Viewer 可在 Enterprise Server Workspace 中直接访问，也可从 Altium Designer 内部间接访问。后一种情况下，Show in Web Browser 菜单命令或 Explorer panel 的 Open in Web 按钮会生成并打开一个特定的查看器 URL（在 Workspace 的浏览器界面中）。该 URL 可分享给其他用户，例如团队经理或资料管理员，使其能够通过 Workspace 的 Web Viewer 界面对当前项目文档与数据进行细致交互。所需条件仅为一个 Workspace 用户账号以及相应的访问权限。

在 Workspace 中，Web Viewer 界面用于以下场景：

  • 当通过 Projects Management 界面查看设计项目源文件的当前状态（WIP）时，以及在管理特定项目时。
  • 当通过 Manufacturing Portal 查看已发布设计包的设计快照时。

以下各节将详细说明如何访问上述每种场景，以及在每种情况下 Web Viewer 界面的呈现方式。

查看 WIP 设计项目源文件

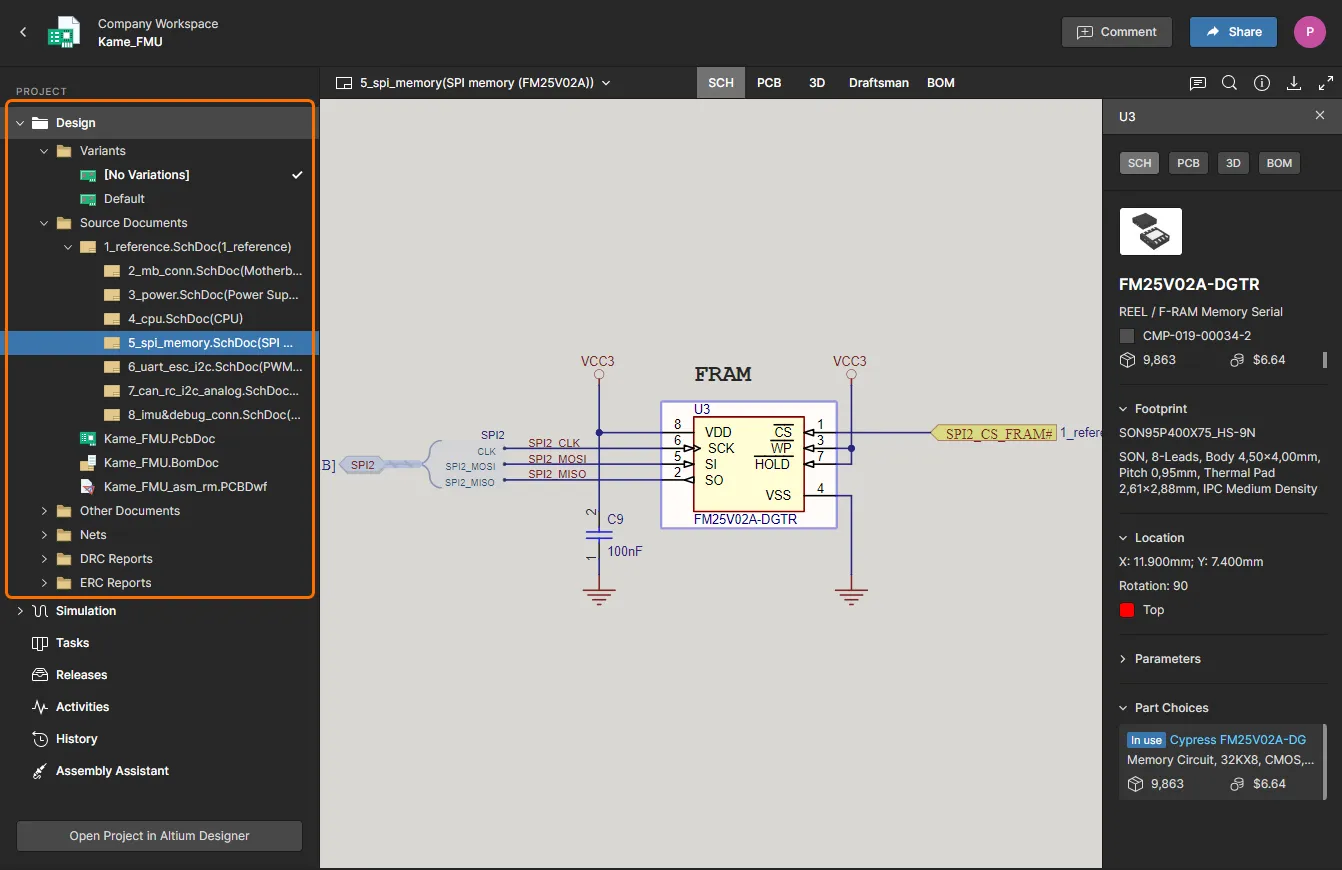

在此场景中，Web Viewer 界面通过已打开项目页面的 Design 视图呈现。可从 Workspace 浏览器界面的 Projects 页面访问该页面：双击项目条目、在预览模式（而非列表模式）下单击项目条目名称，或先选择所需项目，然后从列表上方的 菜单或与项目条目关联的 菜单中选择 Open 选项。

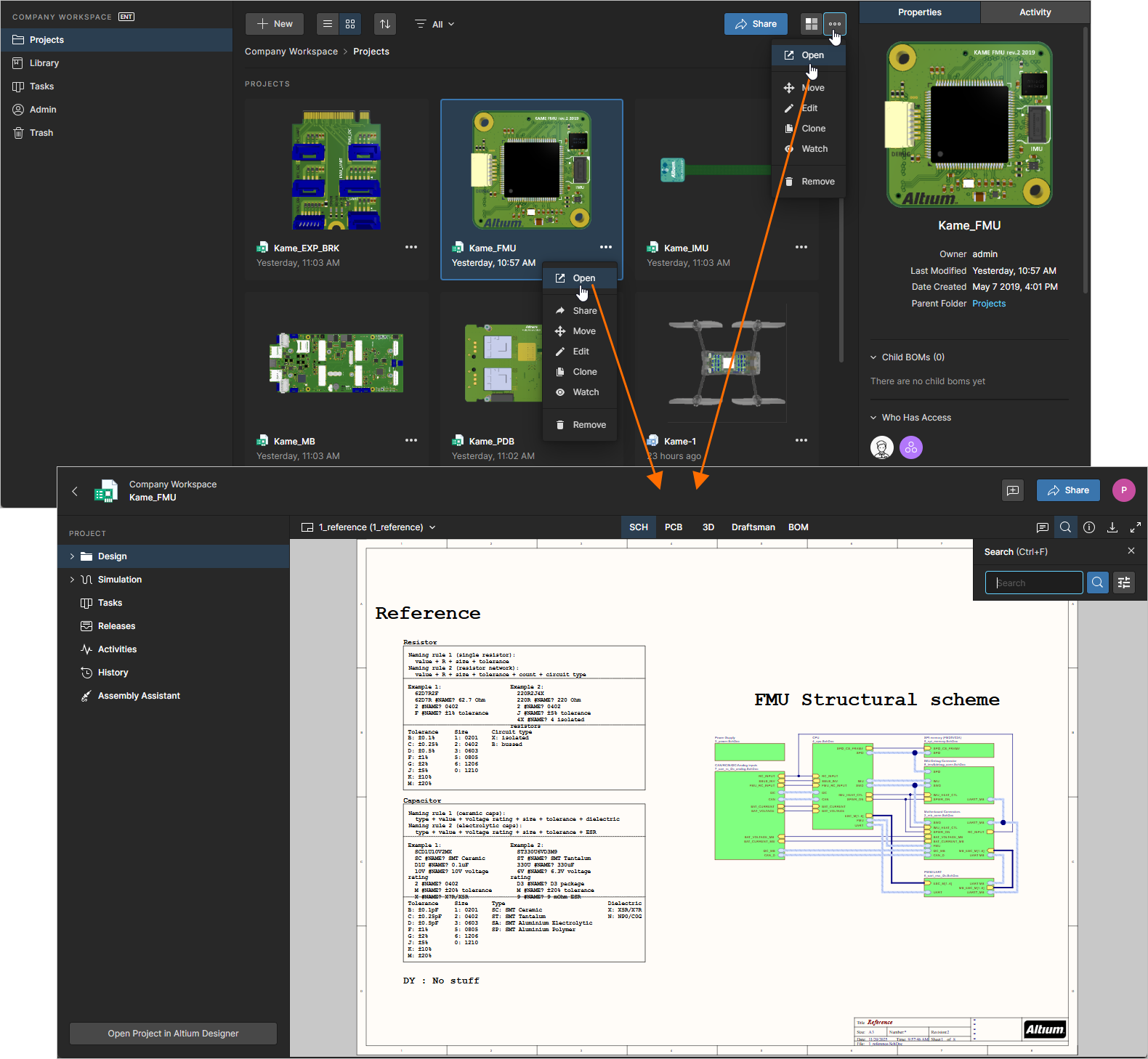

从 Projects 页面访问项目的以 CAD 为中心的 Projects Management 页面。Web Viewer 界面通过该页面的 Design 视图呈现。

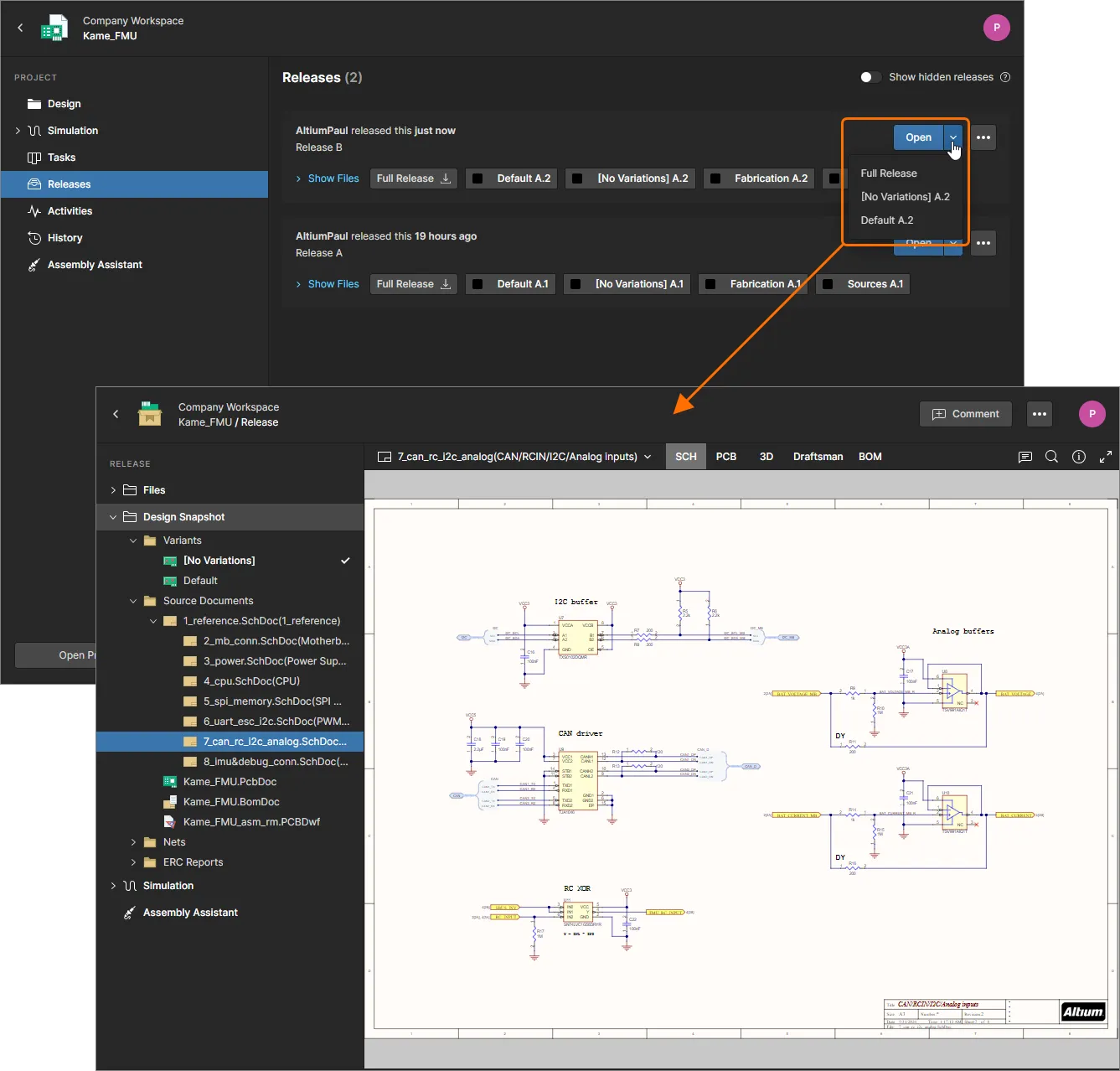

查看发布包的设计快照

在此场景中，Web Viewer 界面通过 Manufacturing Portal 的 Design Snapshot 视图呈现，用于当前打开项目的发布包。要访问该门户：

  1. 在已打开项目的详细页面中（双击项目进入），切换到 Releases view。
  2. 要打开特定发布包进行查看，点击其对应的 按钮以打开完整发布包。或者点击相邻的 按钮并选择要查看的内容——完整发布包（Full Release）或某个特定装配变体。打开的项目发布内容会在新的 Manufacturing Portal browser tab 中显示。
  3. 在 Manufacturing Portal 中，切换到 Design Snapshot 视图。注意：此时查看的不是源设计数据的最新版本，而是该制造包发布时创建的已发布快照。

Web Viewer 功能

Web Viewer 界面提供一系列集成功能，以便对设计数据进行细致访问。其他功能（例如 Comments system）——当从项目的 Design 视图使用时——会与 Altium Designer 直接并实时通信。以下各节将概览在查看设计源数据时可用的功能集合。

在 Info 窗格（）中选择 Controls 选项，可查看数据视图中可用的鼠标/键盘操作列表。

数据视图

Web Viewer 界面通过不同的数据视图呈现信息，以分别显示（在查看设计源数据时）源原理图、2D 板、3D 板以及物料清单。

SCH

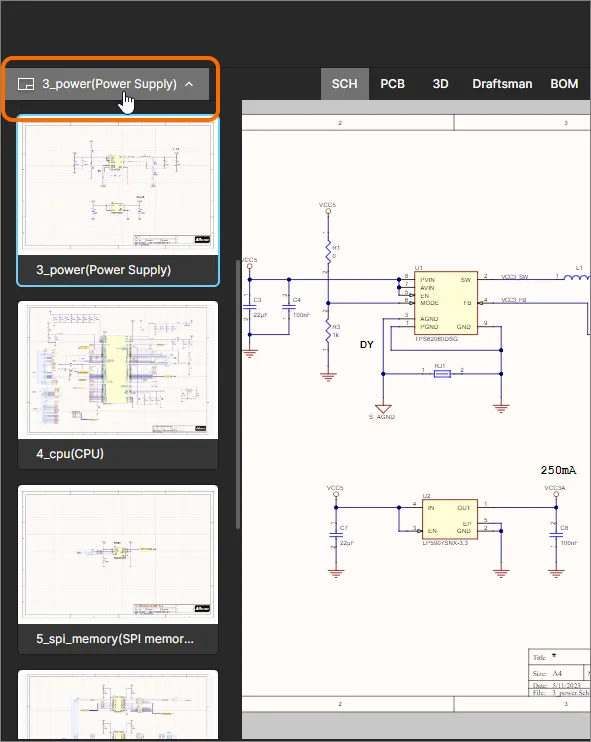

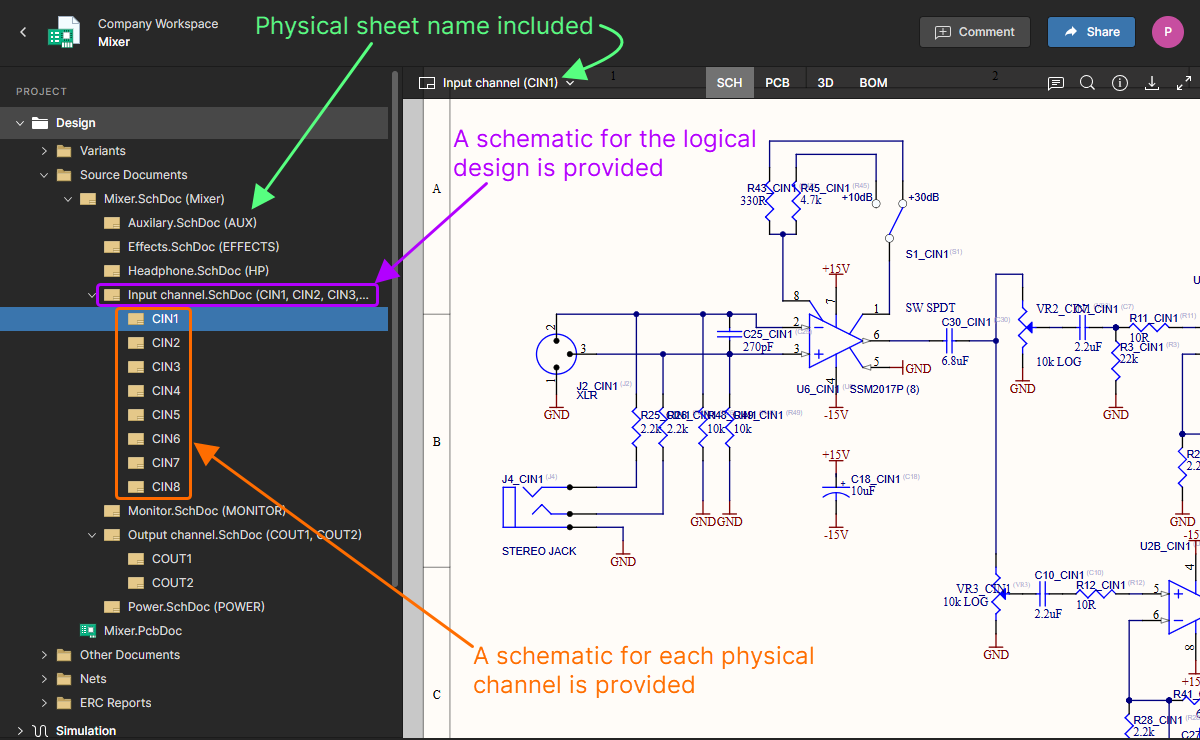

该视图显示设计的源原理图页（可为多页）。

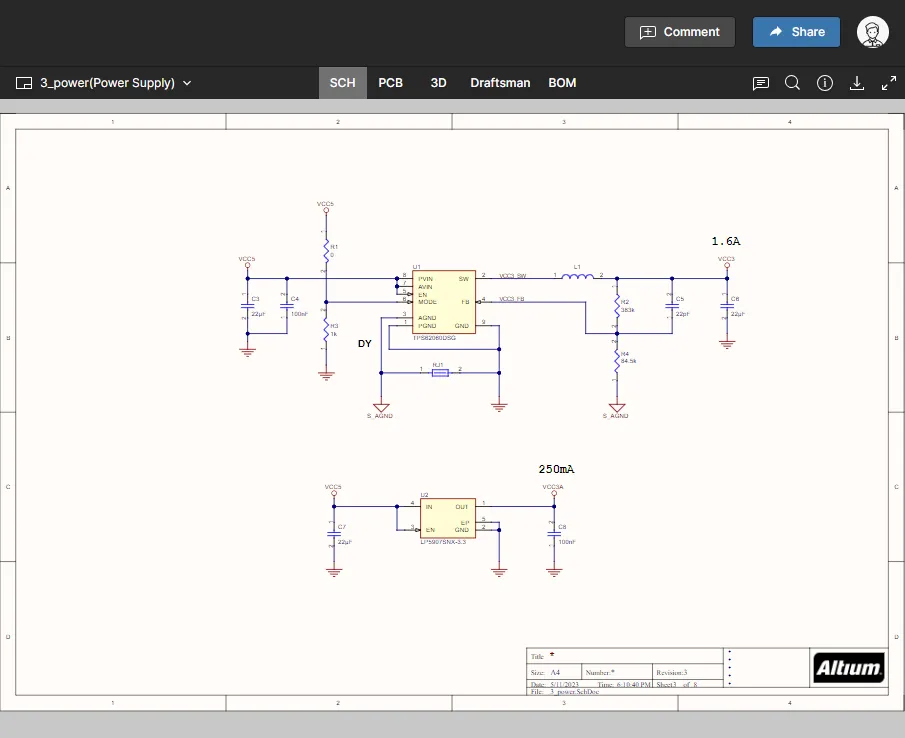

SCH 数据视图显示当前选中的原理图源文档。SCH 数据视图显示当前选中的原理图源文档。

PCB

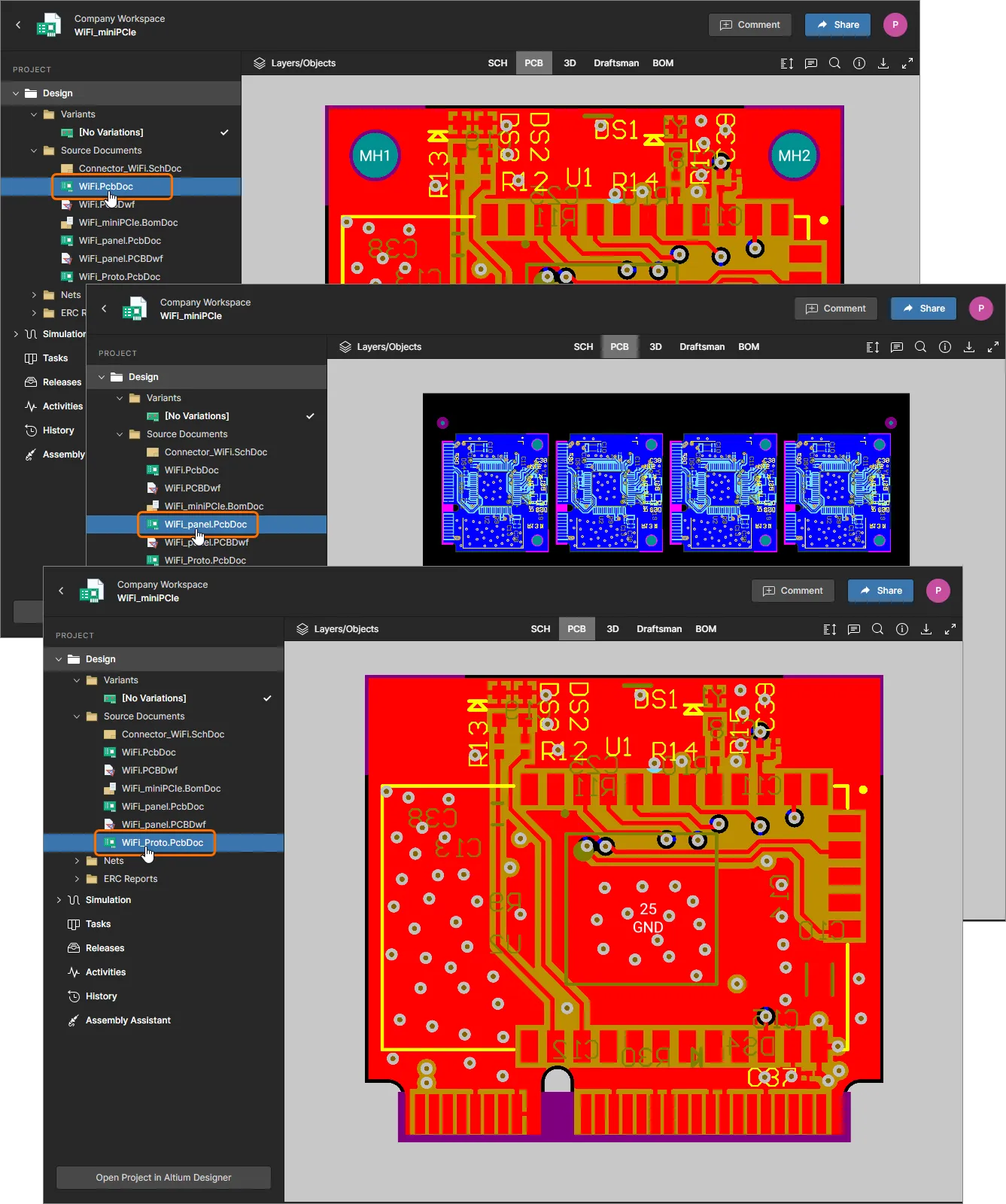

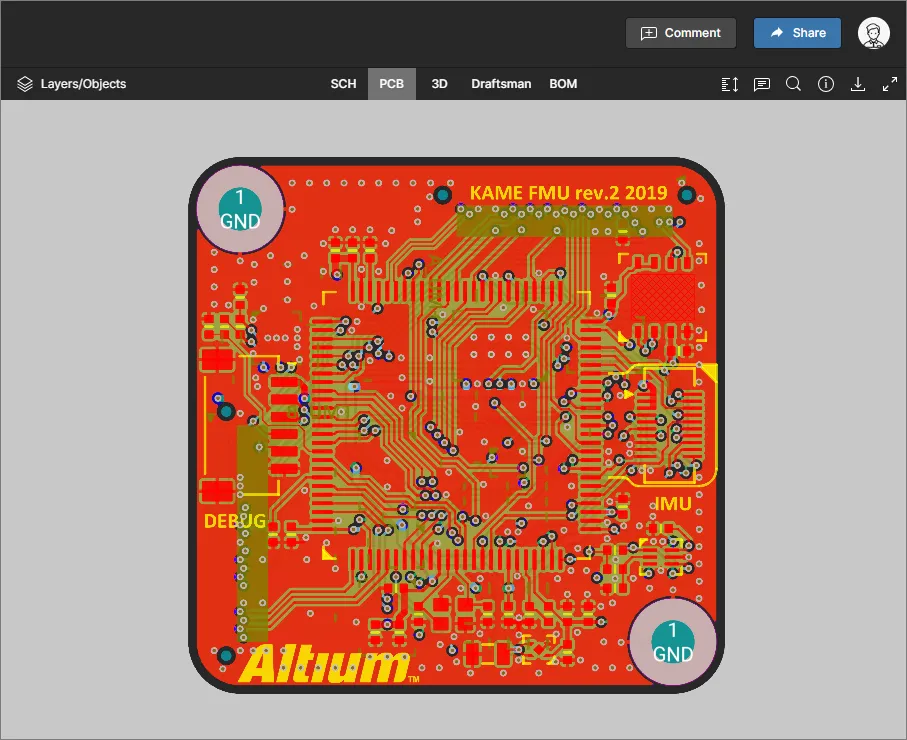

该视图以 2D 方式显示 PCB。

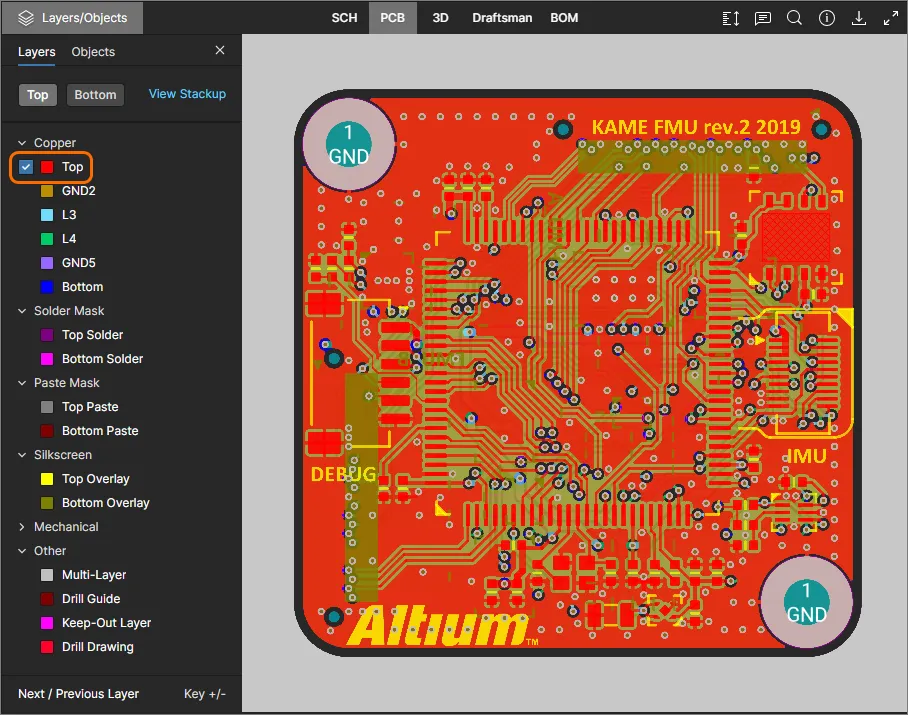

放置的 Comment 将与当前选中（勾选）的层相关联；当随后在 Comments 窗格中选中该评论时，会恢复相同的层顺序。

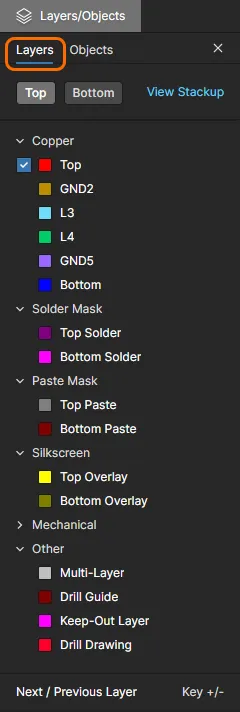

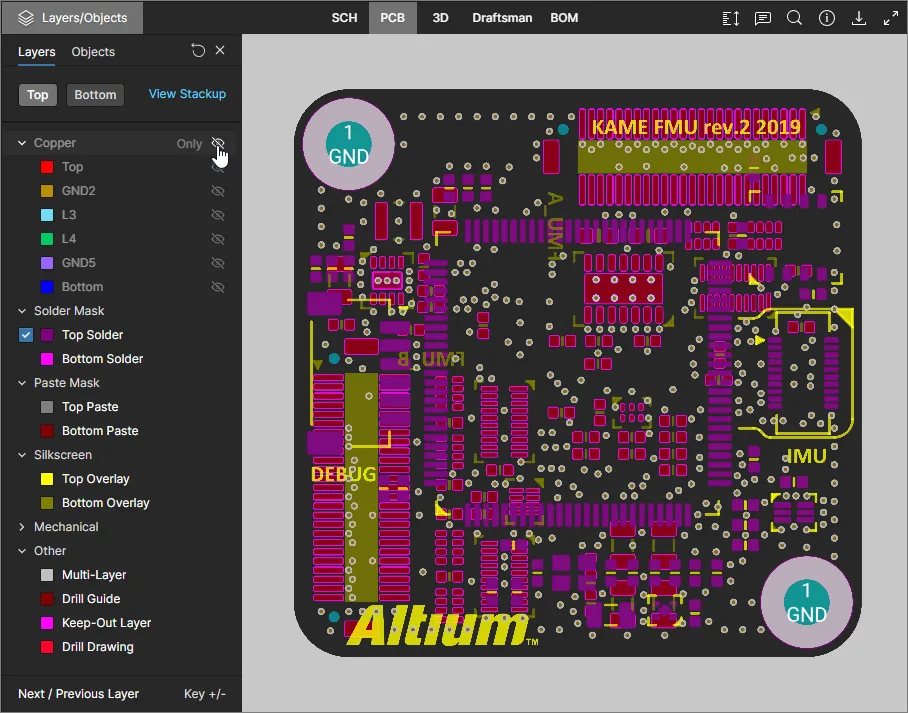

该窗格中的层条目分为以下类别：

  • Copper – 所有已使用的信号层和内部电源层。
  • Solder Mask – Top Solder、Bottom Solder。
  • Paste Mask – Top Paste、Bottom Paste。
  • Silkscreen – Top Overlay、Bottom Overlay。
  • Mechanical – 所有已使用的机械层。
  • Other – 包括 Mutli-Layer、Drill Guide、Keep-Out Layer 和 Drill Drawing。

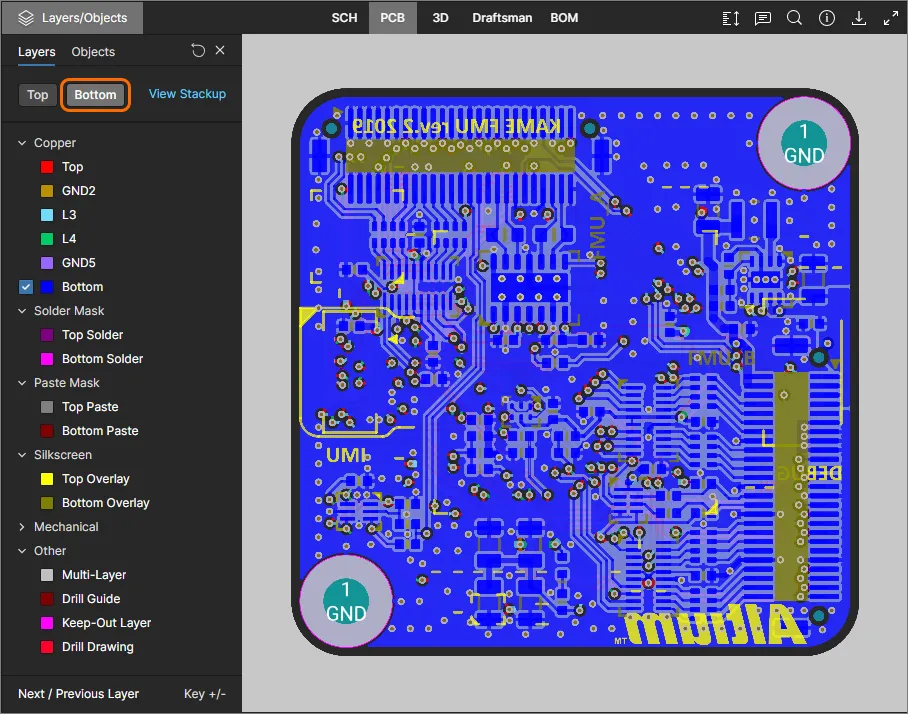

使用窗格顶部的 Top 和 Bottom view 控件，可分别快速在从顶部或底部查看电路板之间切换；如有需要，还可使用层条目复选框更改顶部绘制顺序以满足需求。

使用提供的按钮在电路板的 Top 与 Bottom 视图之间切换。此处显示的是默认的 Top View。使用提供的按钮在电路板的 Top 与 Bottom 视图之间切换。此处显示的是默认的 Top View。

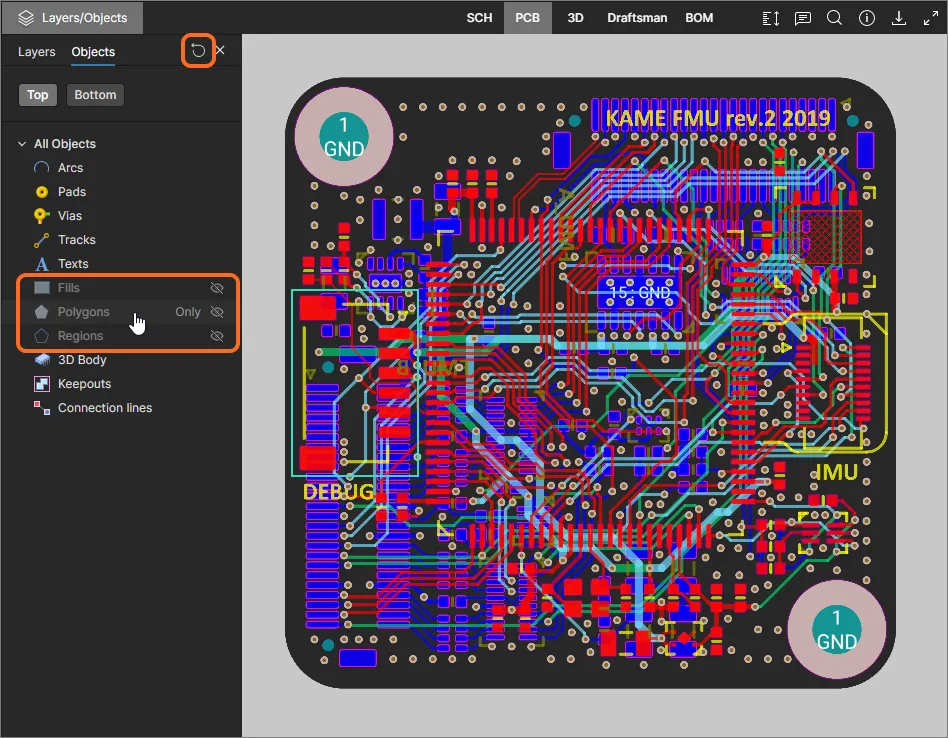

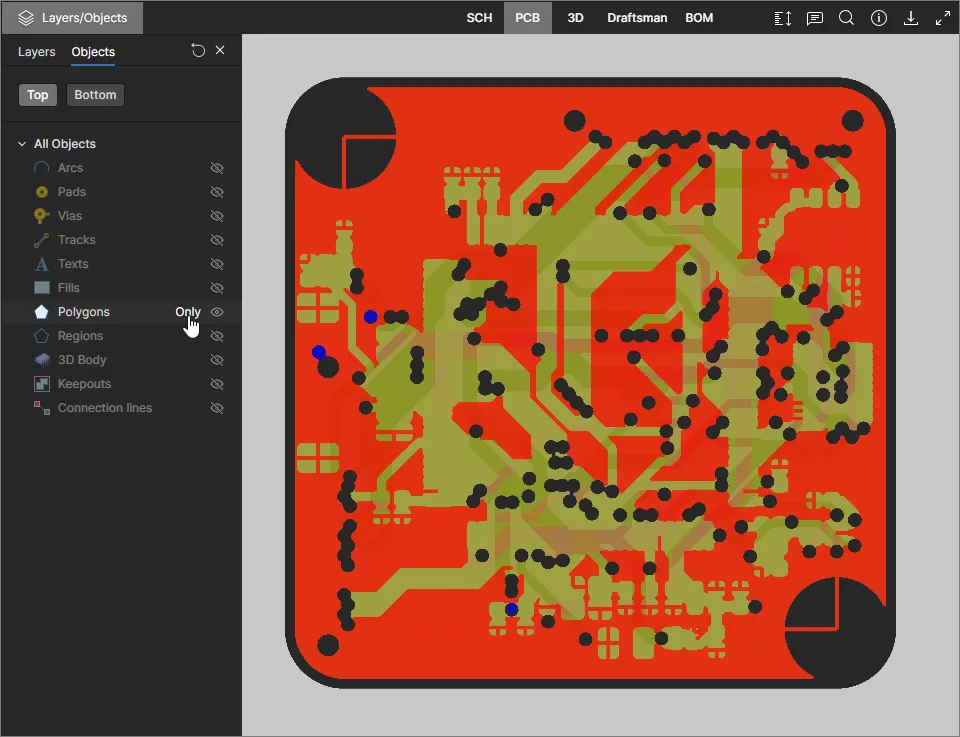

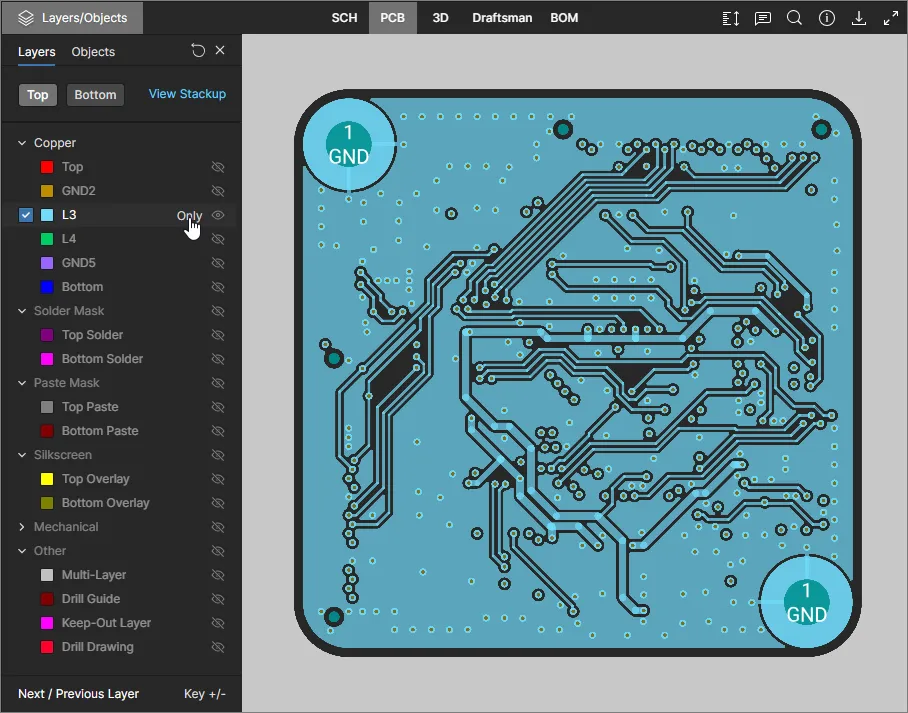

Layer/Objects 窗格（处于 Layers 模式）中的层条目在将鼠标悬停在条目上时，会显示额外的可见性选项。使用 图标切换某一层或层组的可见性，使用 选项仅启用该层/组（并且默认会启用铜层/阻焊层的 Multi-layer 对象），使用 图标恢复可见性设置。

Javascript

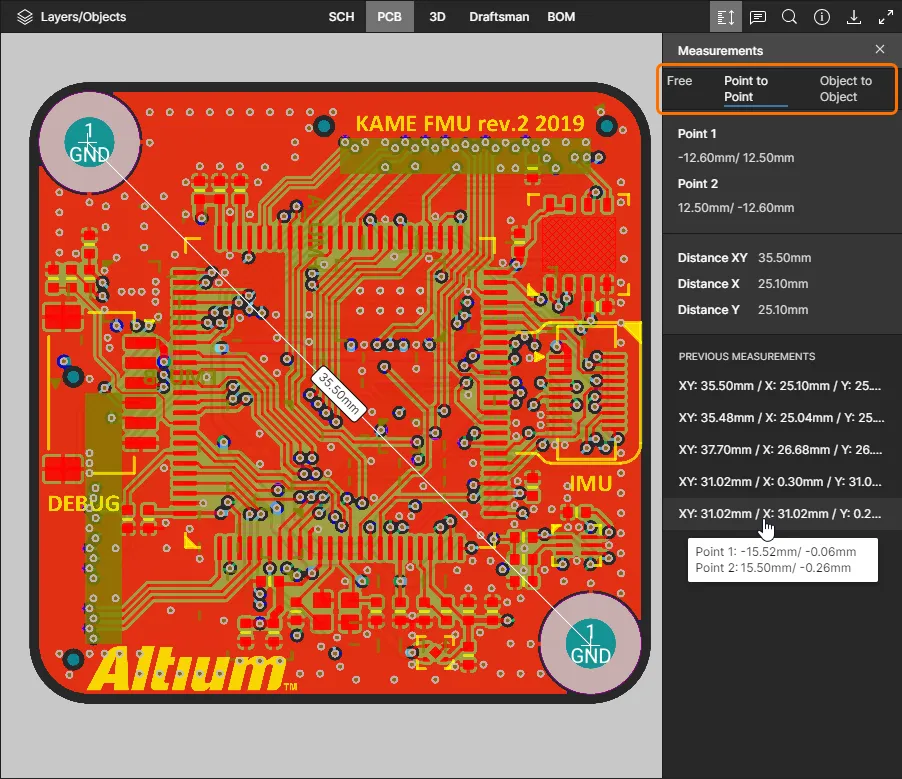

Measurements 窗格会报告测得的 XY 距离、X（水平）距离以及 Y（垂直）距离。对于 Object to Object 模式，XY 距离将是两个所选对象之间的最短距离。
测量单位初始将与设计本身所用单位一致，但可在界面的 Info 窗格中在公制（mm）与英制（mil）之间切换（通过点击右上角控制区中的 进入）。
  1. 继续测量其他点或对象之间的距离，或再次点击 按钮（或 Esc）以退出测量模式。

在 Point 到 Point 模式下进行的测量示例。在 Point 到 Point 模式下进行的测量示例。

最近五次测量会列在 Measurements 窗格的 Previous Measurements 区域中。最新的一条位于列表顶部。点击某条记录可调出该次测量——既会在窗格中显示，也会在主视图区域中以图形方式显示。
测量结果仅在当前浏览器页面会话期间可用。如果刷新浏览器标签页，之前的测量将被清除。

3D

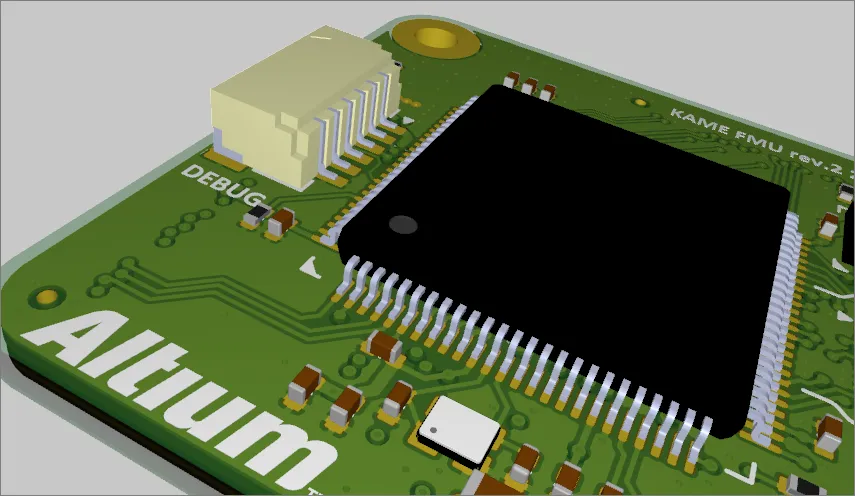

此视图以 3D 方式呈现 PCB。

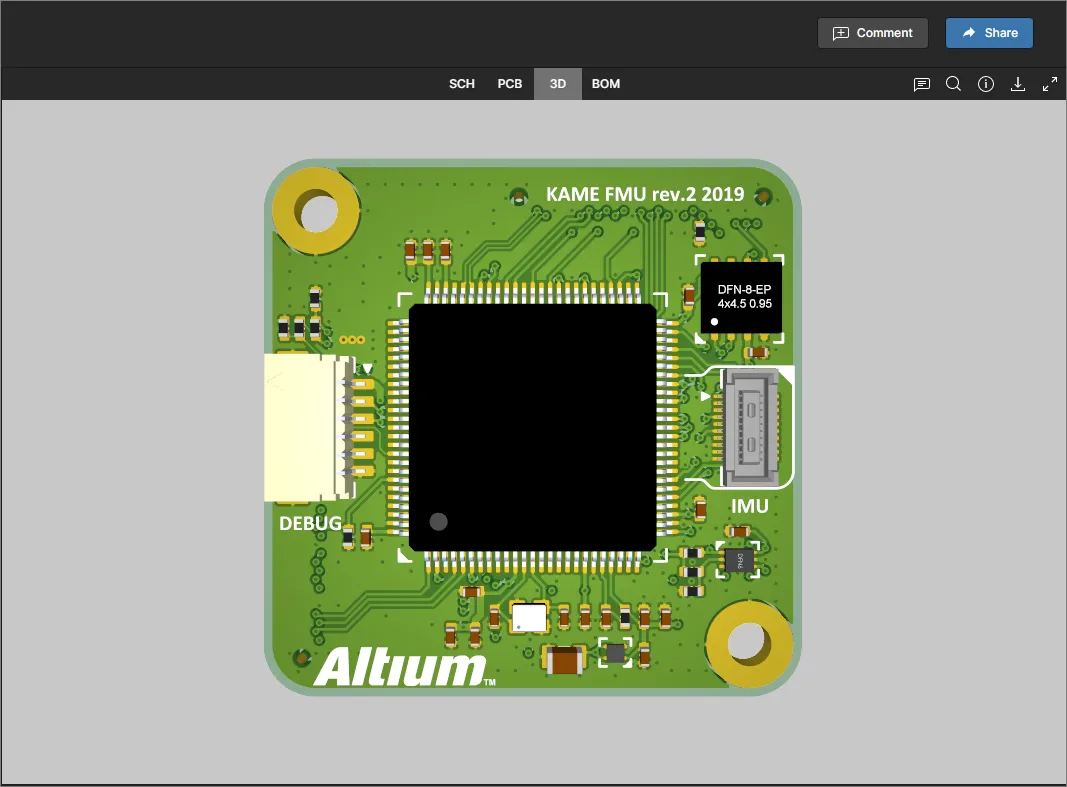

3D 数据视图提供 PCB 的 3D 视图。3D 数据视图提供 PCB 的 3D 视图。

Draftsman

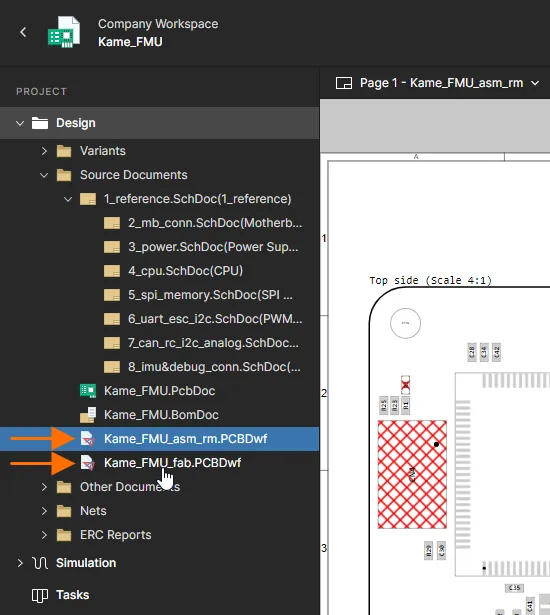

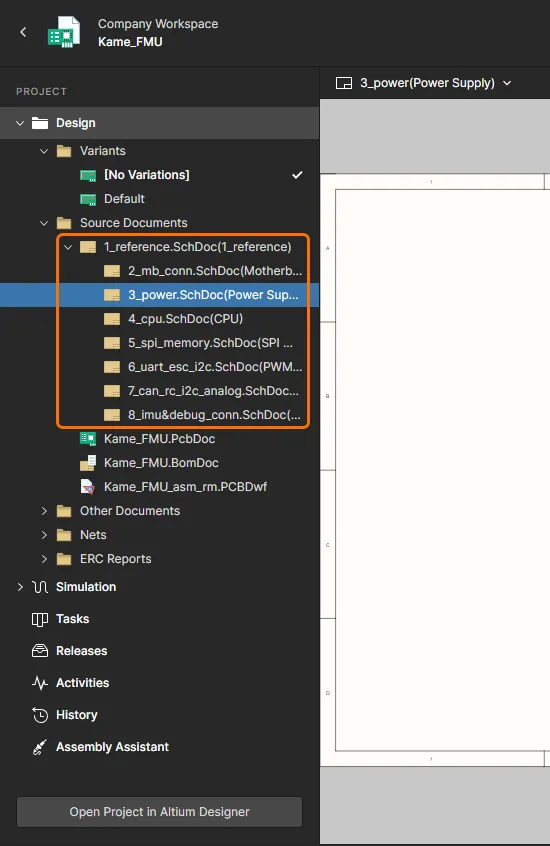

此视图呈现设计中可用的 Draftsman 文档。也可以通过在左侧导航树中选择一个 Draftsman 文档（*.PCBDwf）来打开并查看；与其他设计视图一样，Draftsman 视图支持 文档评论。

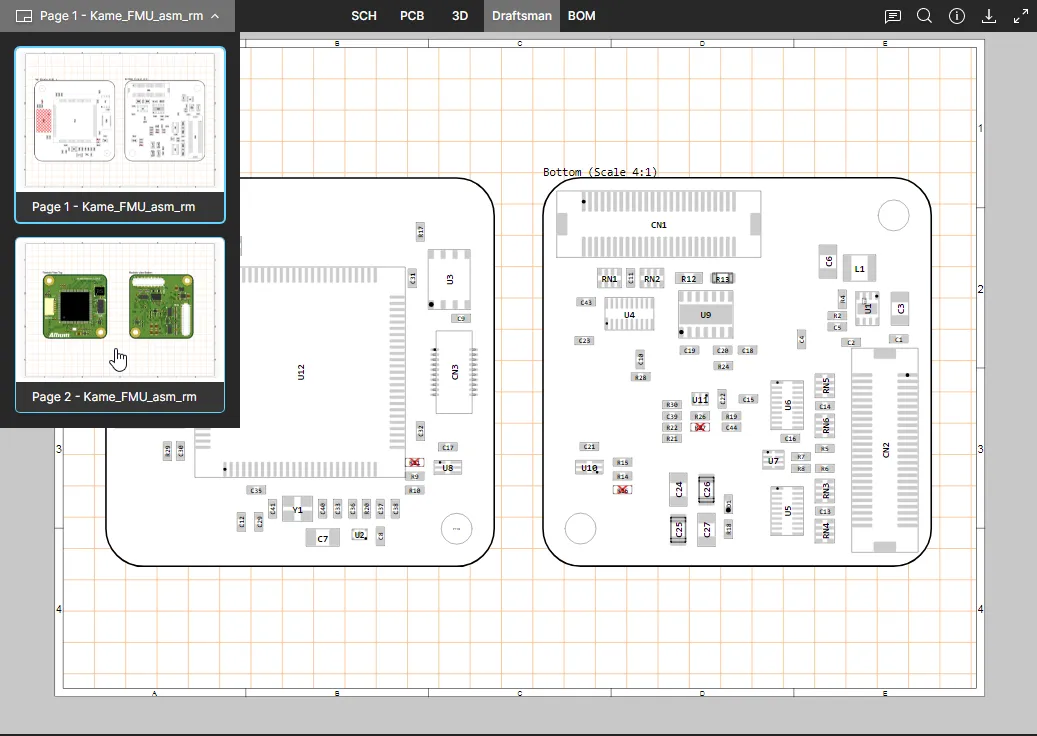

Draftsman 数据视图会呈现当前所选 Draftsman 源文档的所有页面。Draftsman 数据视图会呈现当前所选 Draftsman 源文档的所有页面。

BOM

此视图呈现设计的物料清单（Bill of Materials）。它会根据源原理图文档即时生成，或者在项目中包含 ActiveBOM 文档（*.BomDoc）时从该文档生成。该视图既可交互也可配置，并整合了来自 Altium 供应链资源的最新元器件数据。

Javascript ID: AES_DataView_BOM_Generated_7_0

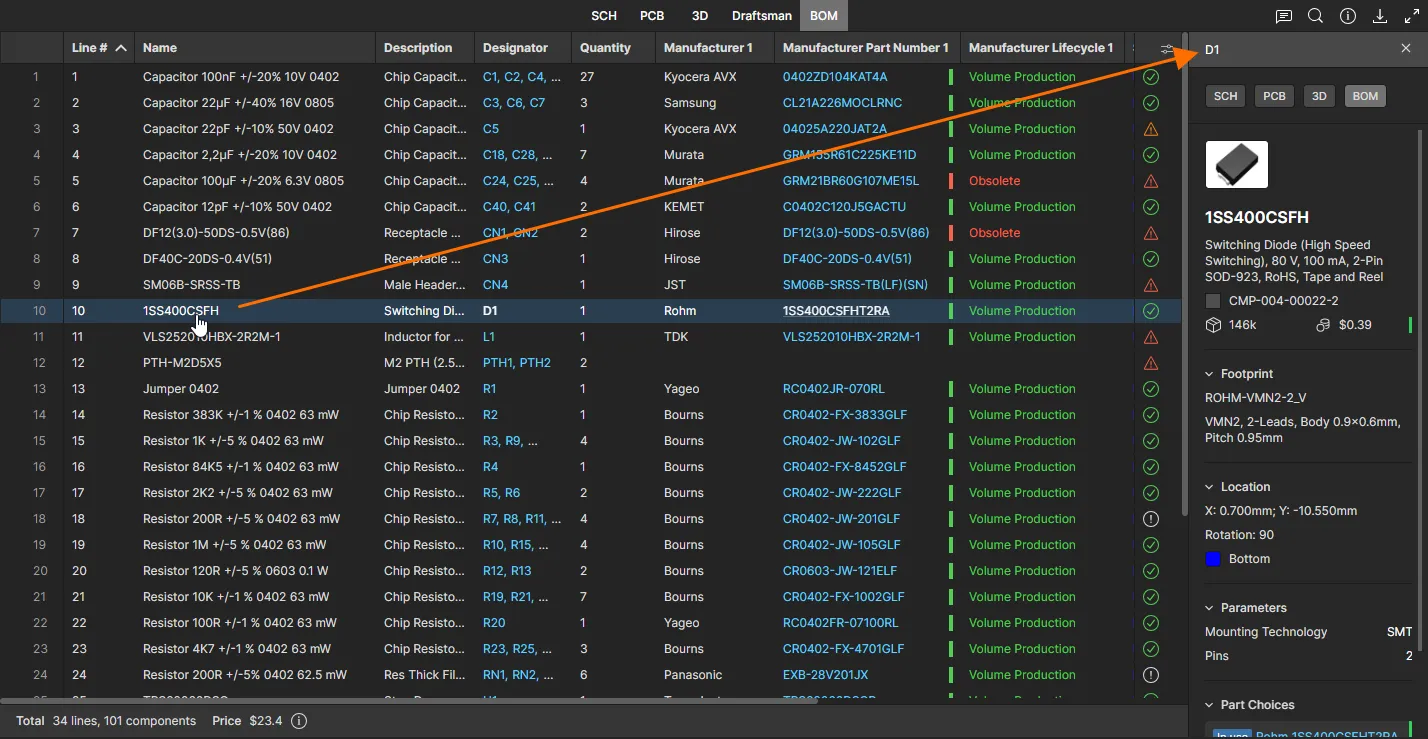

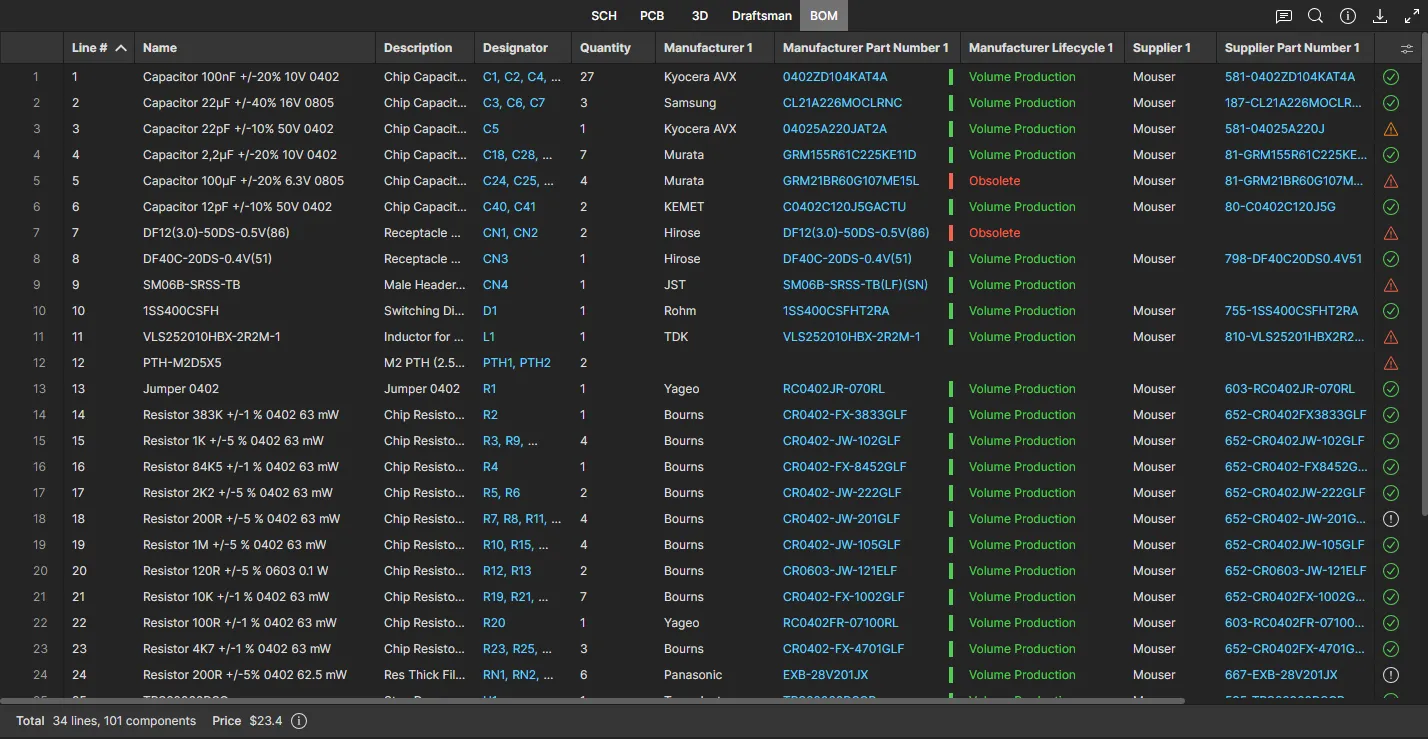

BOM 数据视图呈现该设计的物料清单。

选择某一行条目可在信息窗格中查看其详细信息。

BOM 反映装配单块板所需的全部元器件，并会主动检查当前数据的有效性，检查结果通过状态图标指示——例如：  清除/OK、  元器件数值重复、 器件已停产或库存不足。将鼠标悬停在图标上可查看其状态。价格信息通过 Altium 元器件提供商服务获取，这些服务也提供指向元器件型号与供应商数据的网页链接。

以下要点与使用该视图相关：

  • 点击元器件的 Manufacturer Part Number（制造商料号）条目，可访问指向对应真实制造商器件的网页链接。
  • 点击元器件的 Supplier Part Number（供应商料号）条目，可直接访问供应商器件信息的网页链接。
  • 点击位号（designator）可在其他数据视图中交叉定位到该元器件。
  • 可通过切换列标题在升序（）与降序（）之间排序该列条目。
  • 拖动表头之间的分隔处可调整列宽。

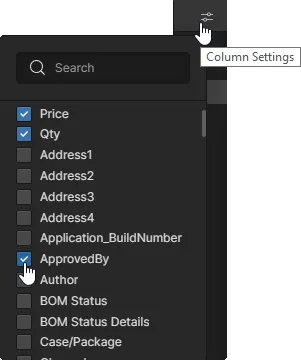

  • 使用列设置菜单（）指定视图中显示哪些列——可选项来自 BOM 元器件中存在的所有参数。

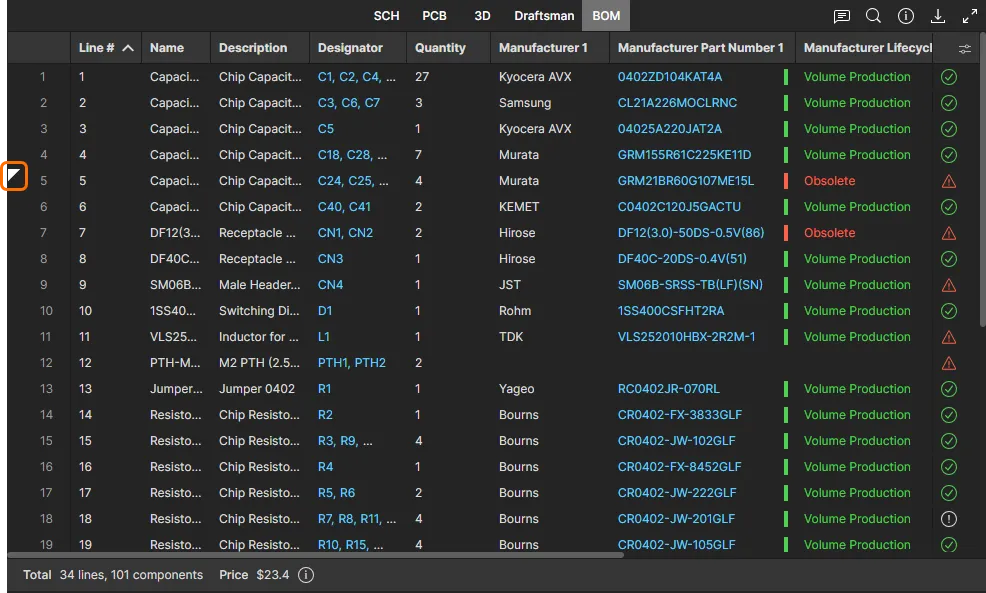

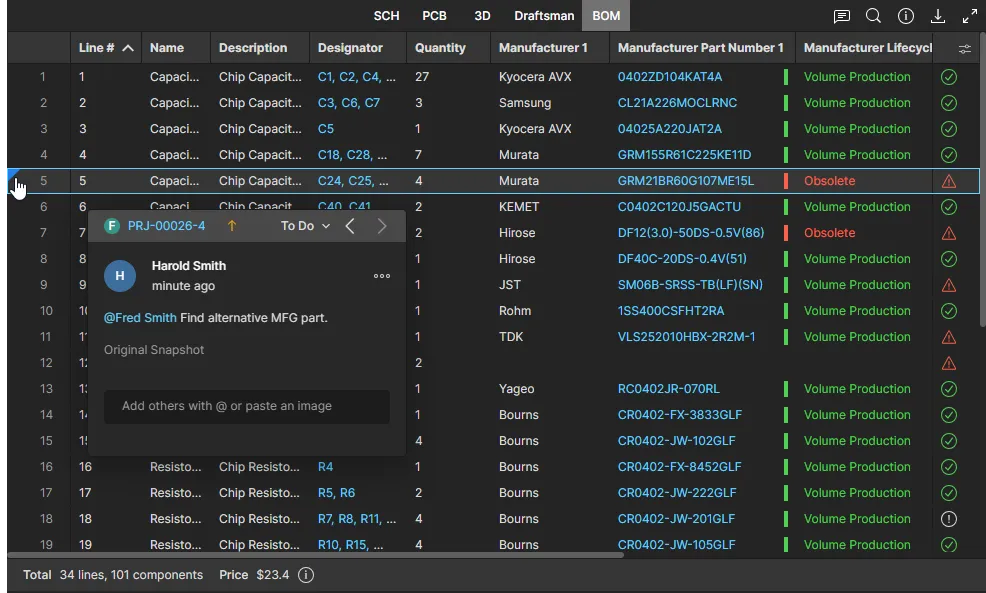

  • 在 BOM 数据视图中为某一行条目添加的 Comment 会在该行开头以图标标记；选择该图标将会在 评论窗口中打开相关评论。

    Javascript ID: AES_DataView_BOM_Comments
  • 使用列表上方的 Search 字段（）可快速查找感兴趣的元器件。
  • 你可以在项目的 Releases 或 History 视图中执行 BOM 数据对比。更多信息请参见 BOM Comparison。

当项目中包含 ActiveBOM 文档时，BOM 视图将采用其设置，例如自定义列、列别名、已定义的校验检查、行号等。

关于创建与配置 ActiveBOM 文档的更多信息，请参见 BOM Management with ActiveBOM。

Multi-board Design View

此视图呈现为 Multi-board project 文档配置的原理图与 3D 视图。高层级的 Multi-board Schematic（MBS）与 Assembly（MBA）文档提供的数据用于表示 Multi-board“子”项目之间的电气与物理连接信息——这些子项目共同构成一个 Multi-board 项目。

当从 Workspace 的主 Projects view 打开一个 Multi-board 项目时，会调用 Multi-board Design 数据视图。它包含带标签页的视图选项：原理图（MBS）、板级装配（MBA）以及汇总的 BOM 视图；这些视图从 Multi-board 角度呈现互连的子项目设计。从导航树中选择 Child Projects 选项可查看并访问 Multi-board 项目的 组成（子）项目。

Javascript ID: AES_WebViewer_MB_7_0

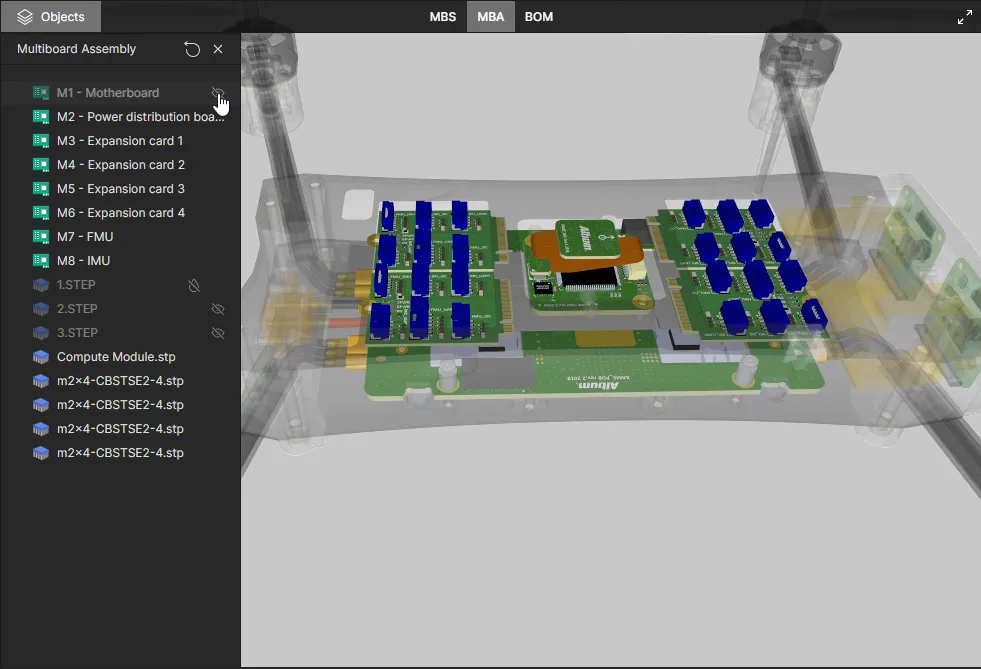

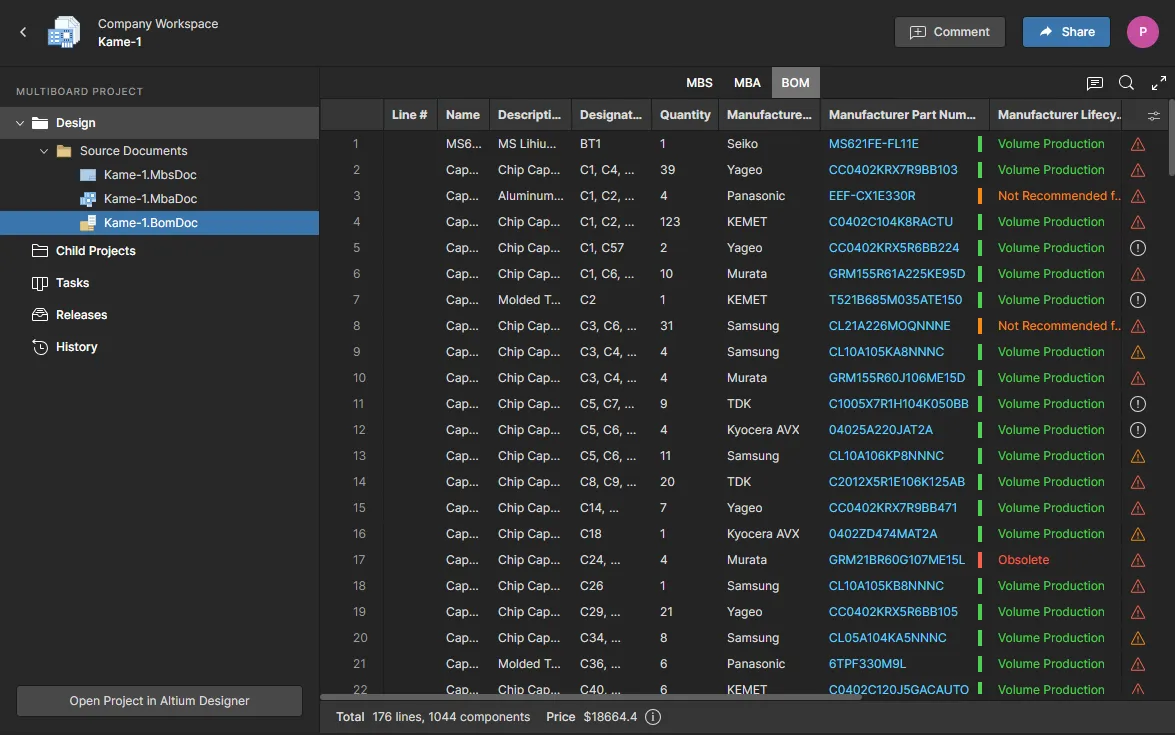

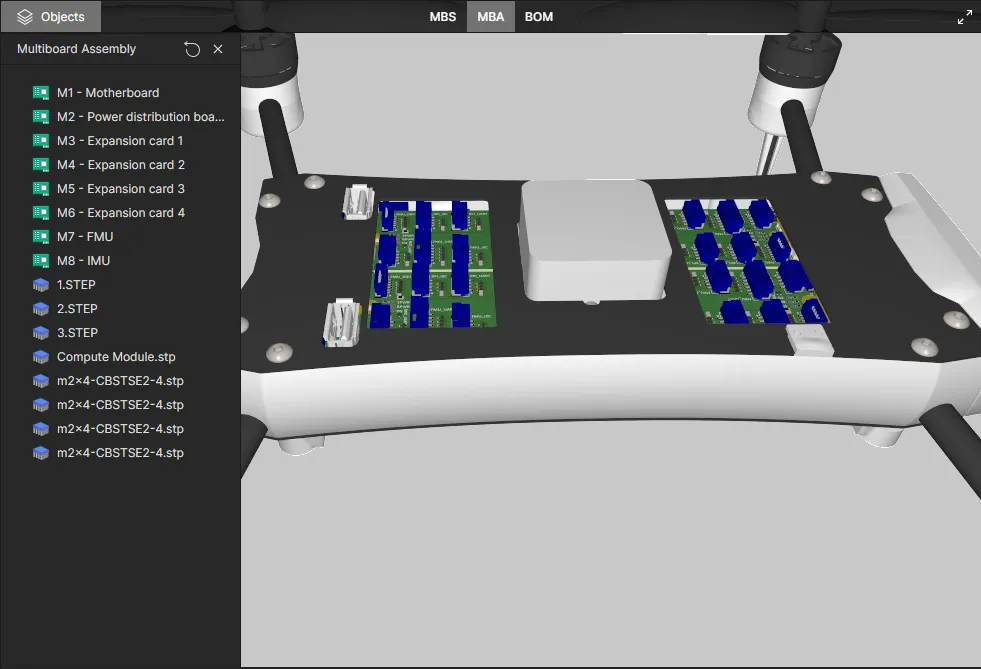

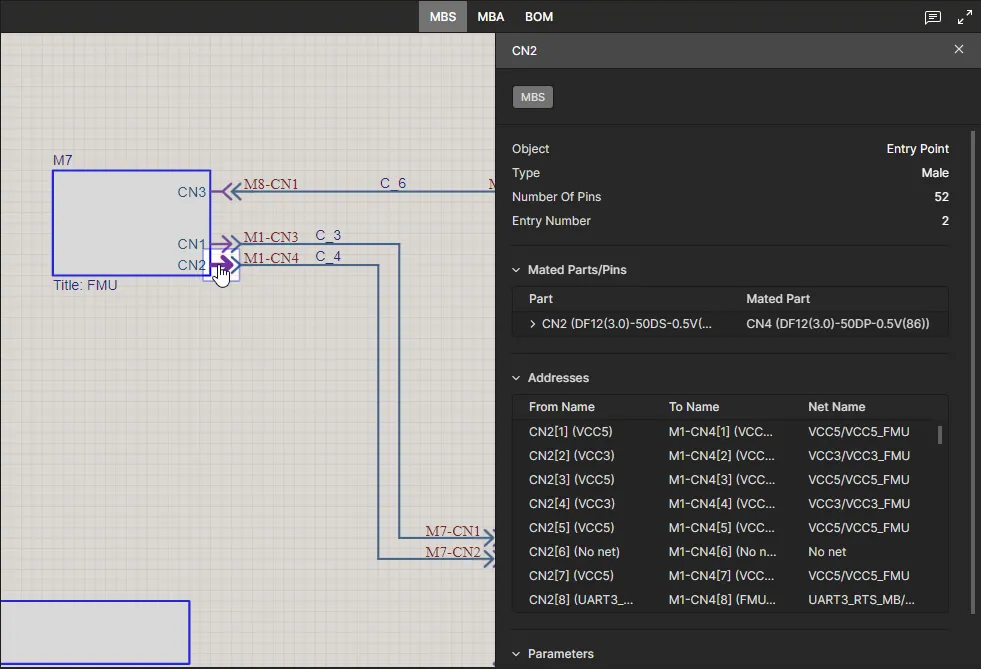

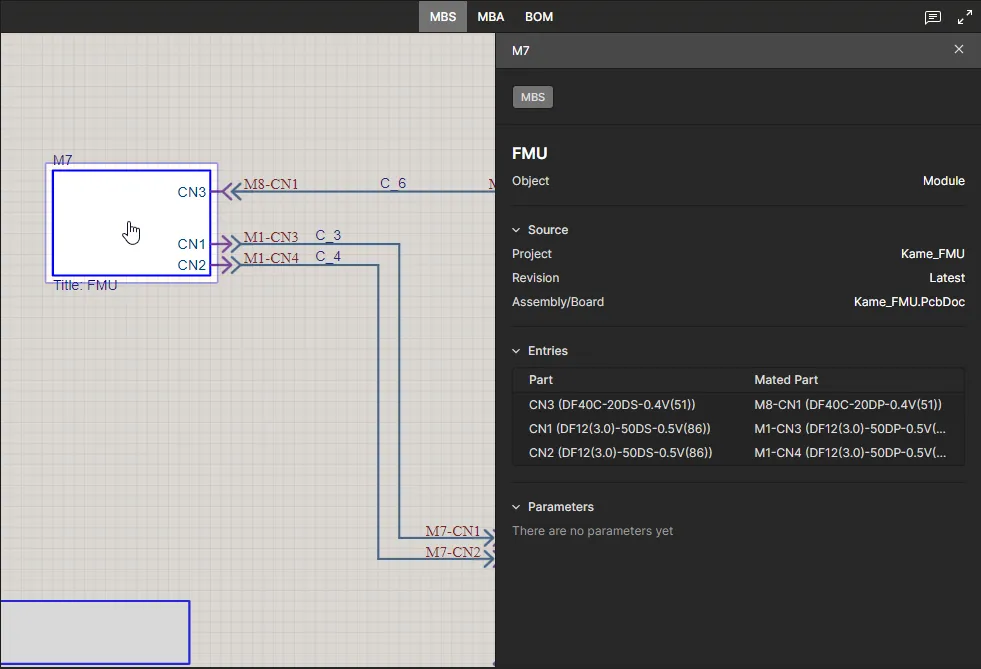

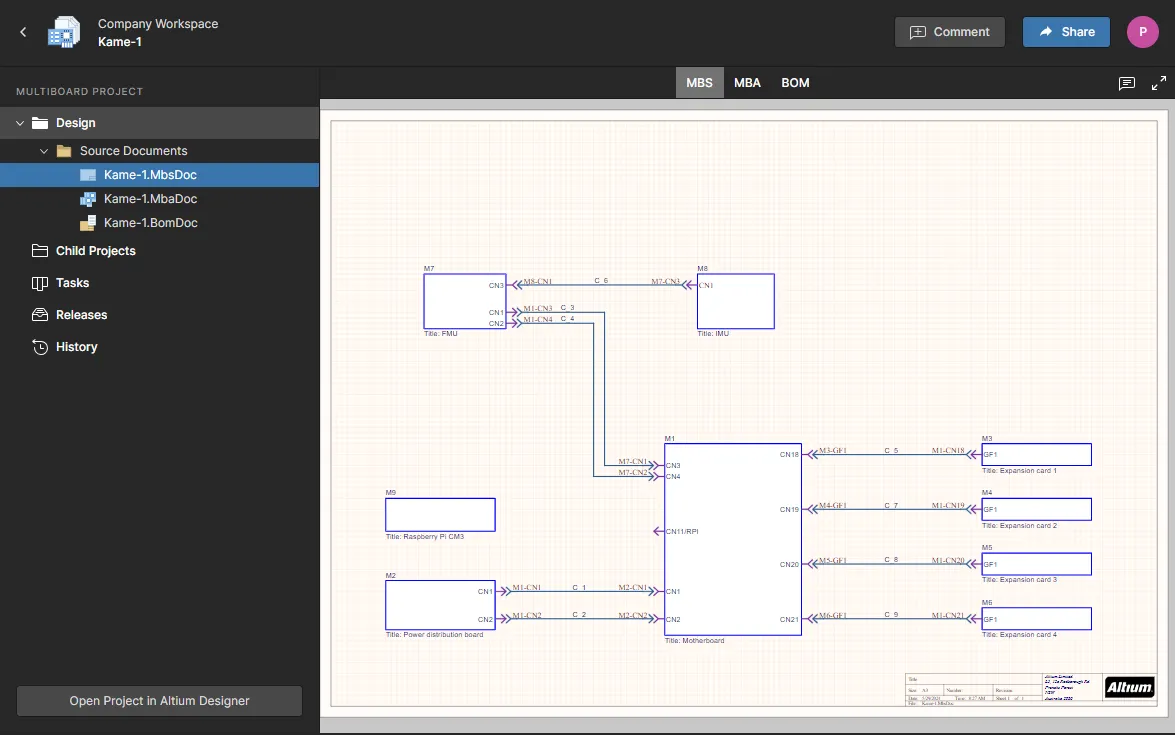

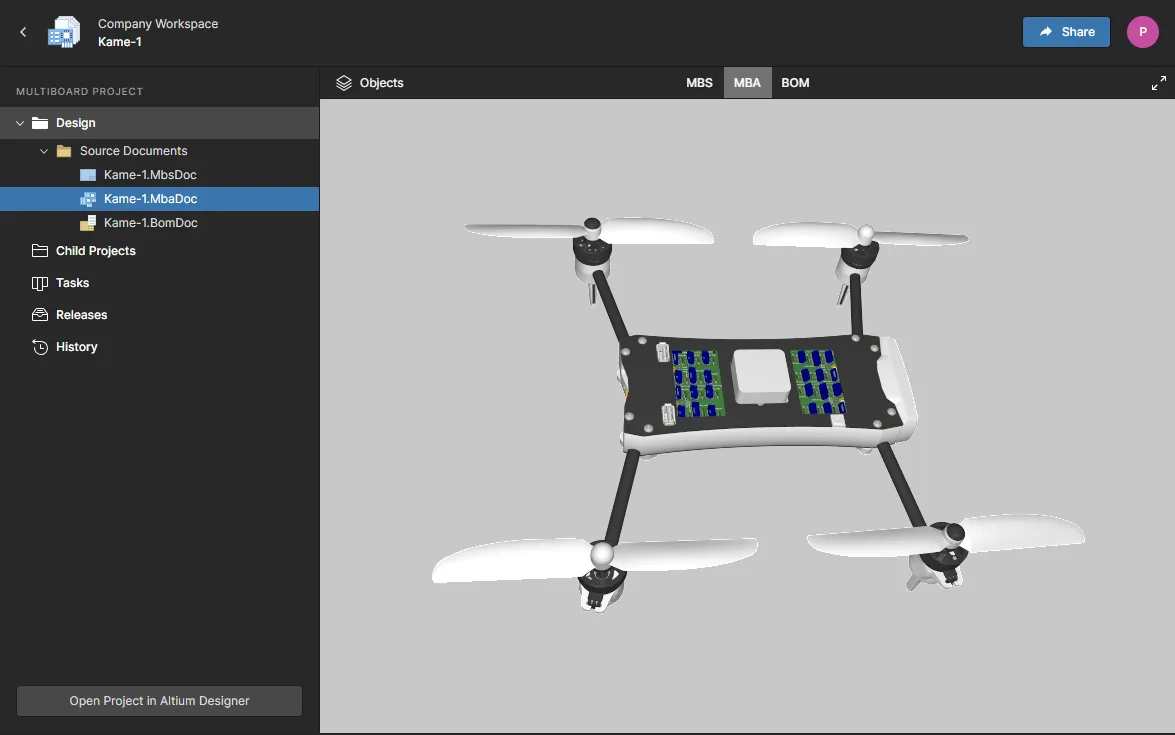

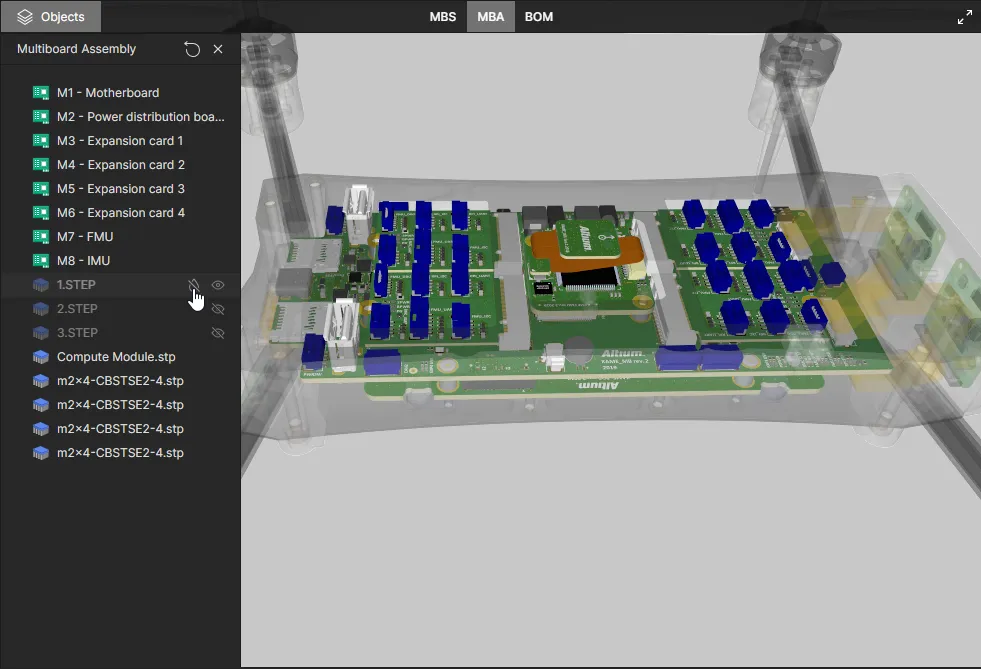

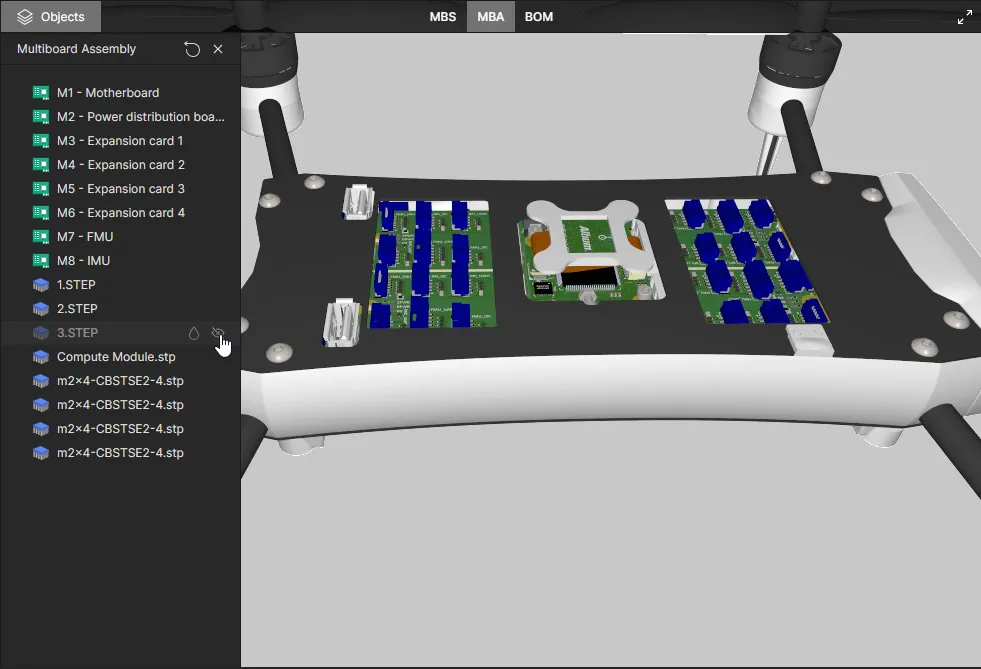

Web Viewer 的 Multi-board 设计视图为 Multi-board 原理图、装配与 BOM 视图提供了详细的图形化与数据访问。

Web Viewer 的 Multi-board 设计视图为 Multi-board 原理图、装配与 BOM 视图提供了详细的图形化与数据访问。

Web Viewer 的 Multi-board 设计视图为 Multi-board 原理图、装配与 BOM 视图提供了详细的图形化与数据访问。

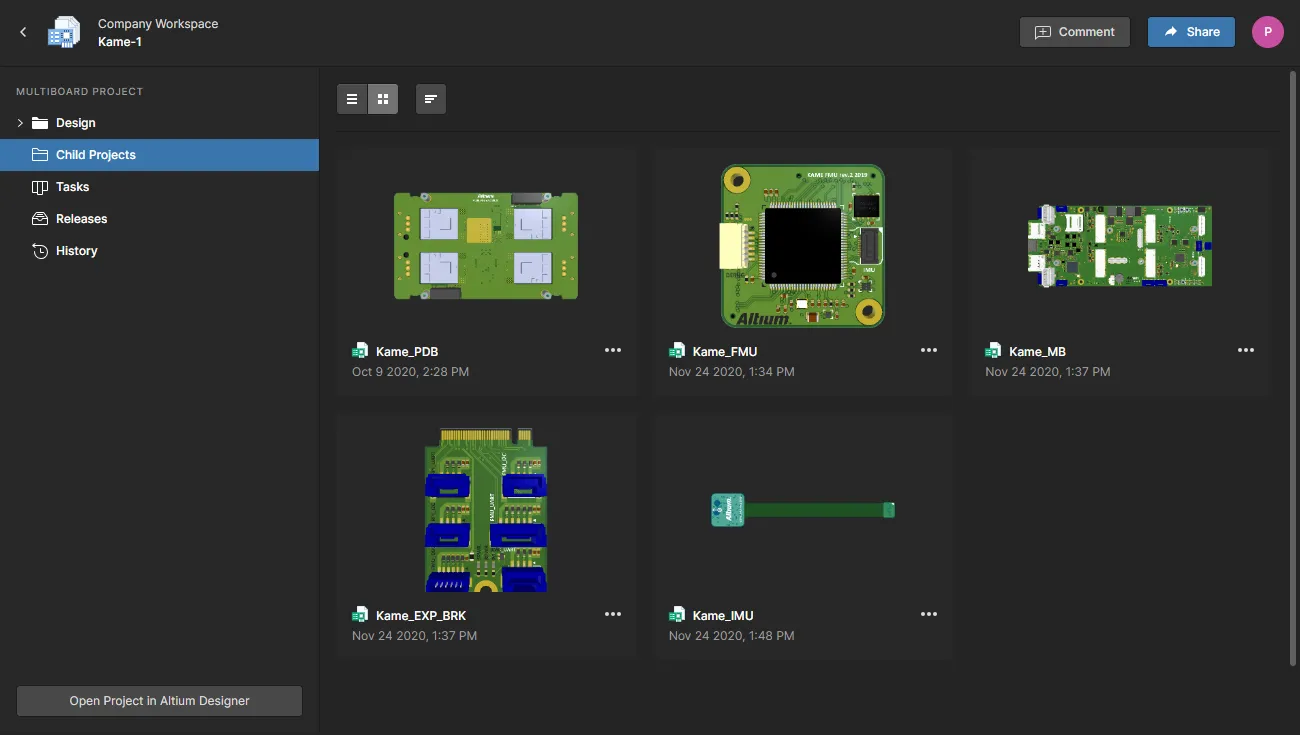

  • Multi-board Projects 视图包含被纳入 Multi-board 项目（其子模块）的各个独立项目设计。每个包含的子项目都可以像常规项目一样单独打开。请参见 Viewing Multi-board Projects。
  • Multi-board Tasks 与 Releases 视图适用于 Multi-board 的子项目，而 History 视图呈现适用于 Multi-board 项目本身的 Commit 事件。
  • Multi-board 项目可与其他 Workspace 成员共享。请参见 Sharing a Multi-board Project。

Harness Design View

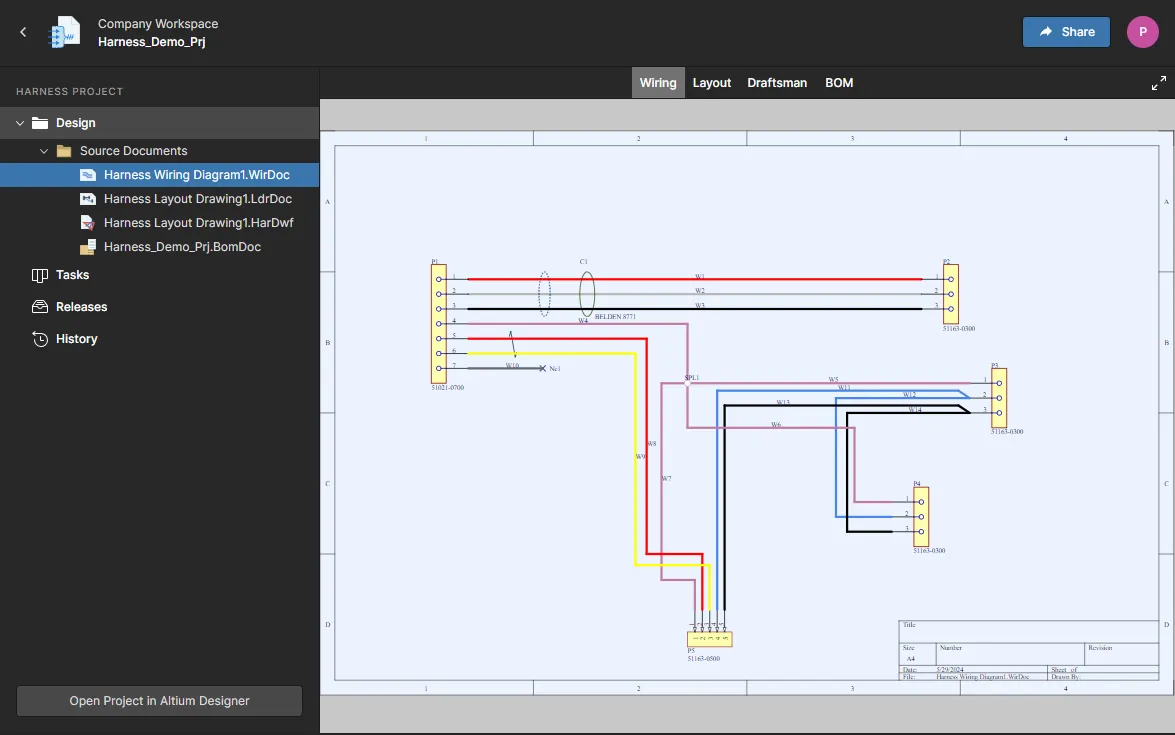

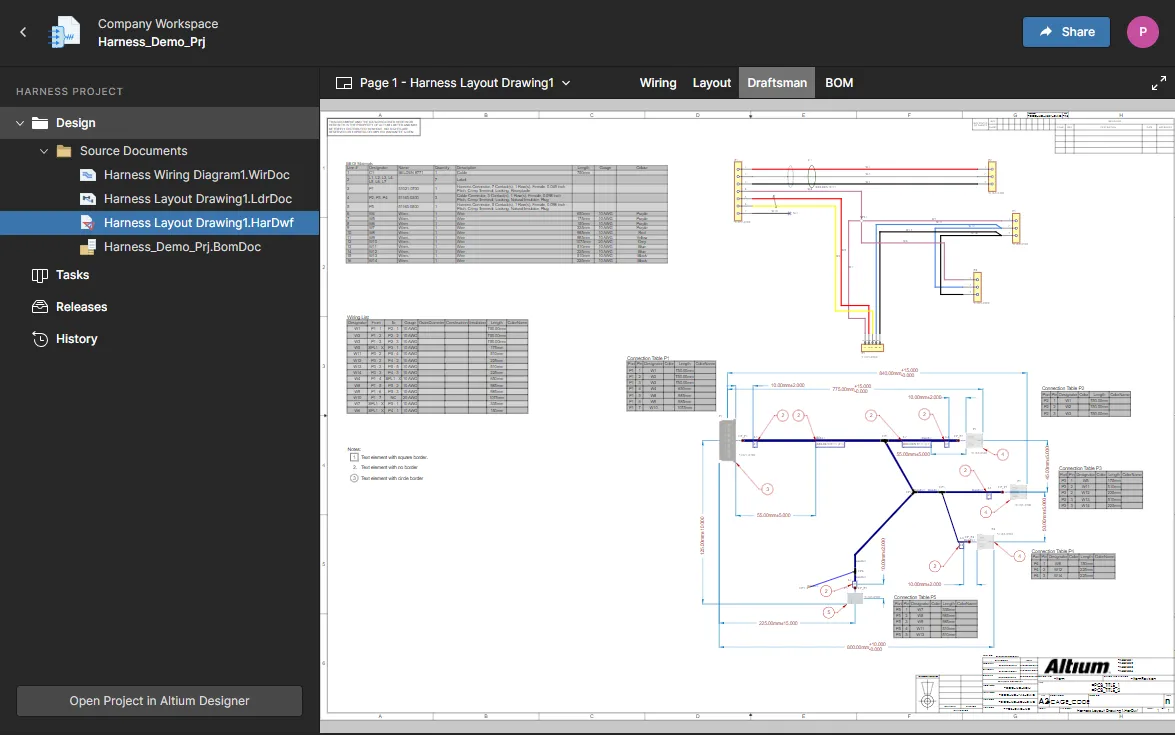

此视图呈现 Harness Design 项目文档的基础布线与布局视图。专用的 Harness Wiring Diagram（*.WirDoc）与 Harness Layout Drawing（*.LdrDoc）文档提供的数据用于表示连接器之间的导线/电缆，以及该线束的物理构造。Harness 项目也可以包含 Draftsman 文档以提供附加信息，并包含一个 ActiveBOM 文档以详细列出所需的线束部件。请注意，Harness 项目可与 Multi-board project 集成，以表示其现有的线束类连接。

关于创建 Harness Design 的详细信息，请参见 Harness Design in Altium Designer。

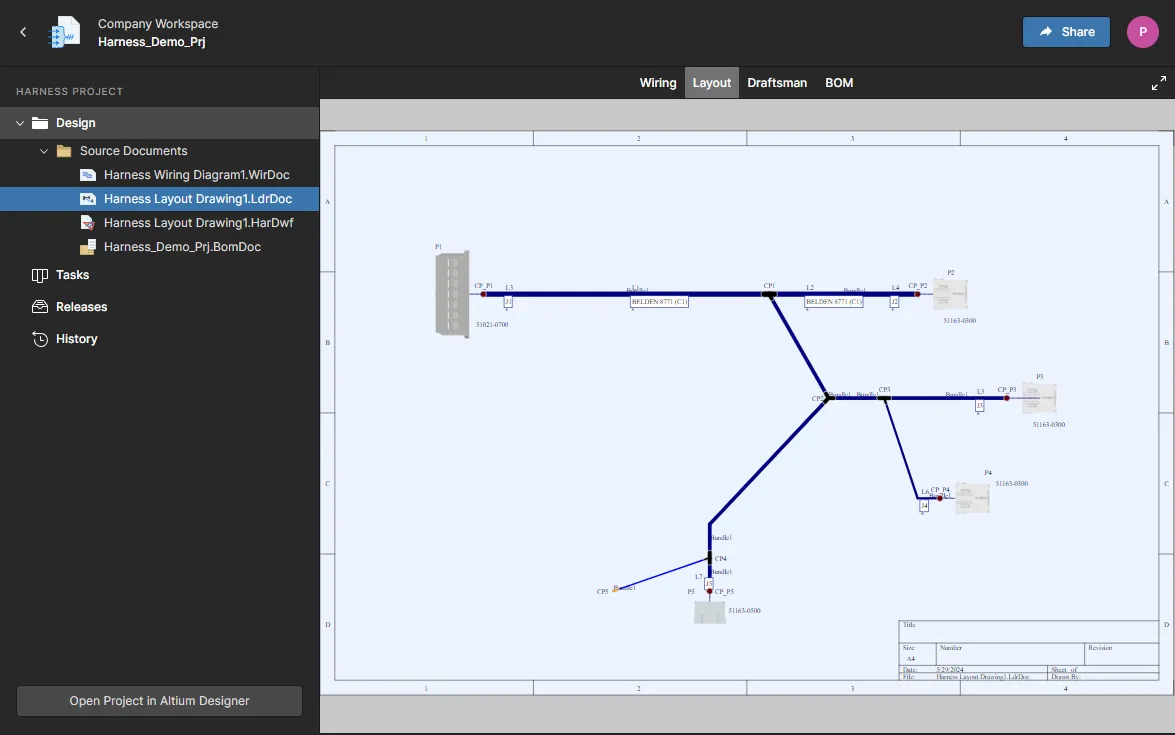

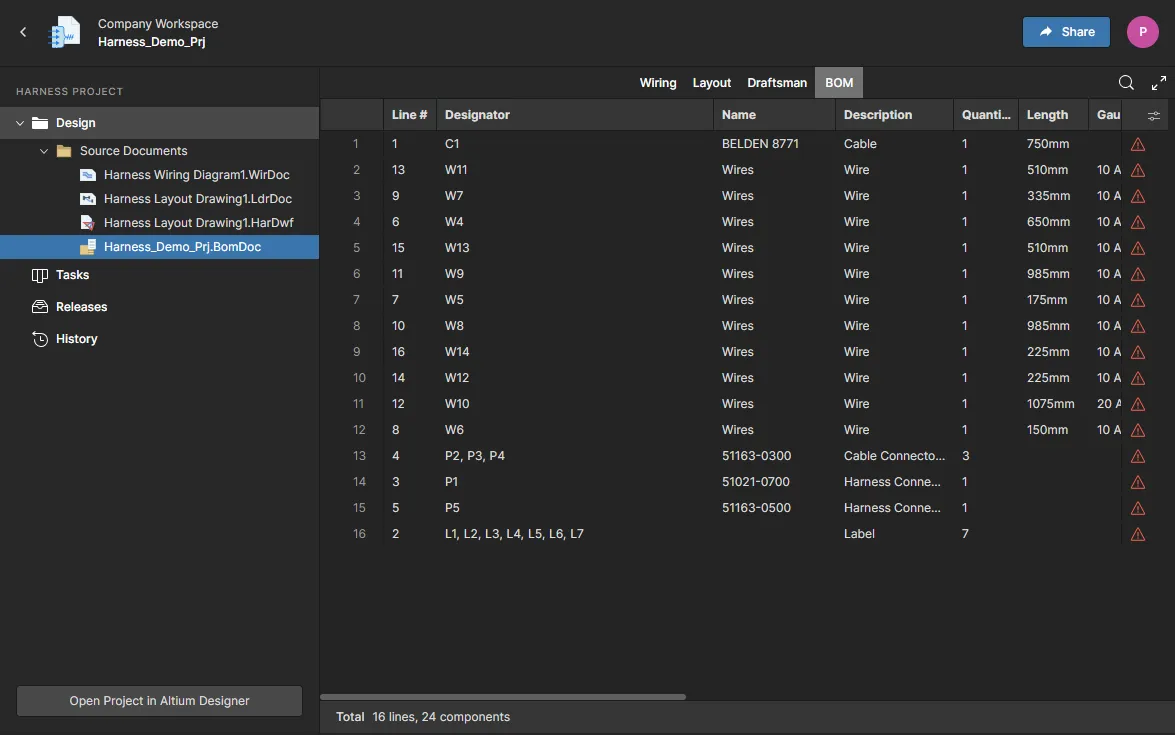

Harness Design 项目从 Workspace 的 Projects page 打开。该视图包含可选择的标签页，对应每种包含的文档类型（Wiring、Layout、Draftsman 和 BOM）。

Javascript ID: AES_WebViewer_Harness_7_0

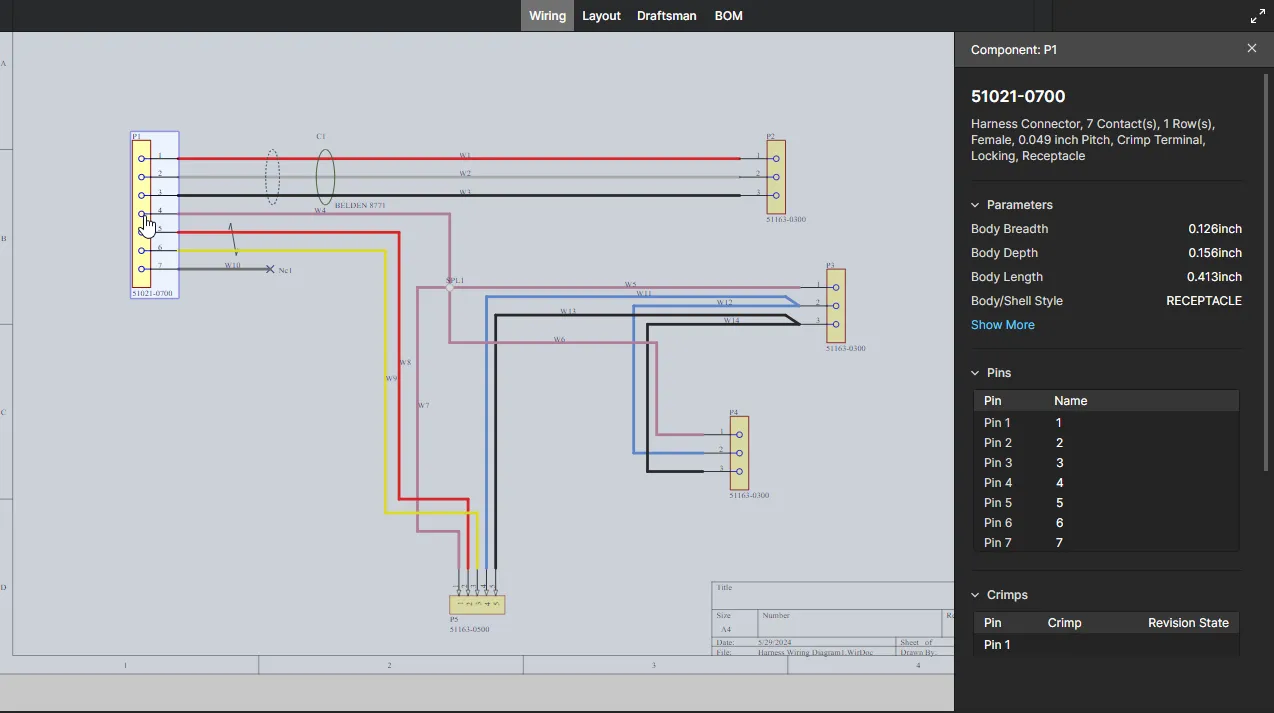

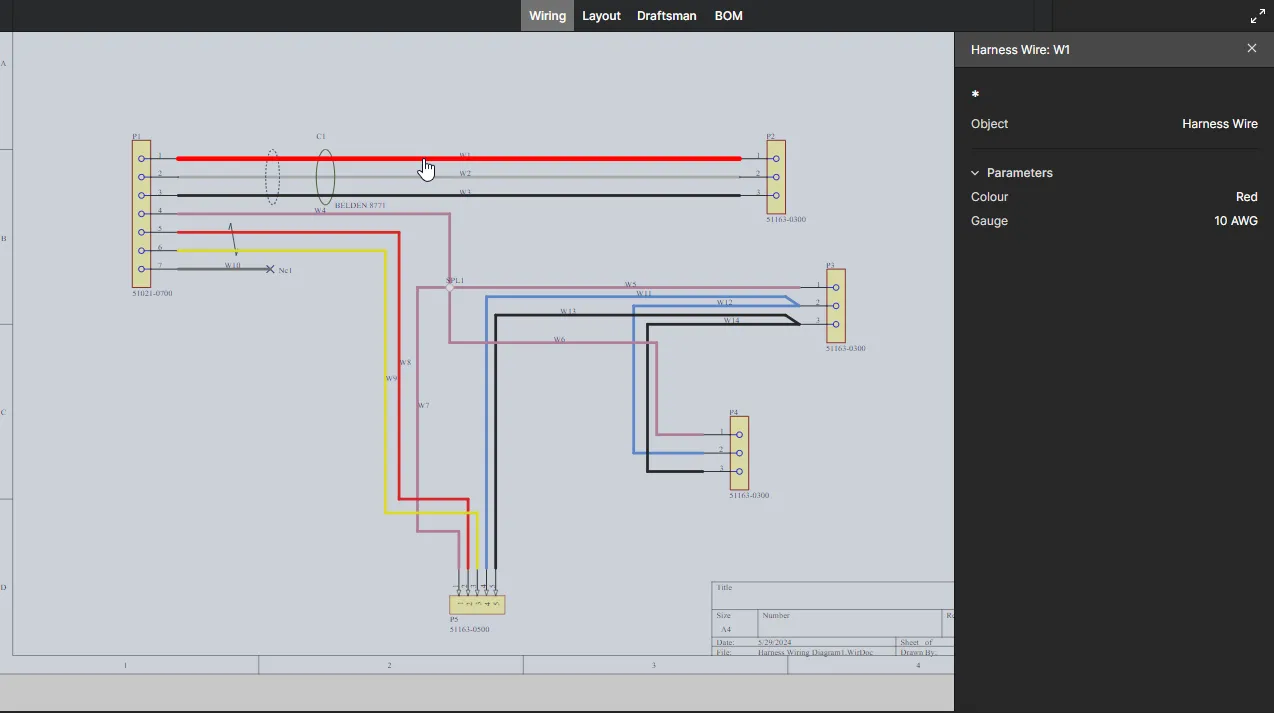

主布线/布局视图中所选对象的详细信息会显示在右侧的 Information 窗格中。

其他文档

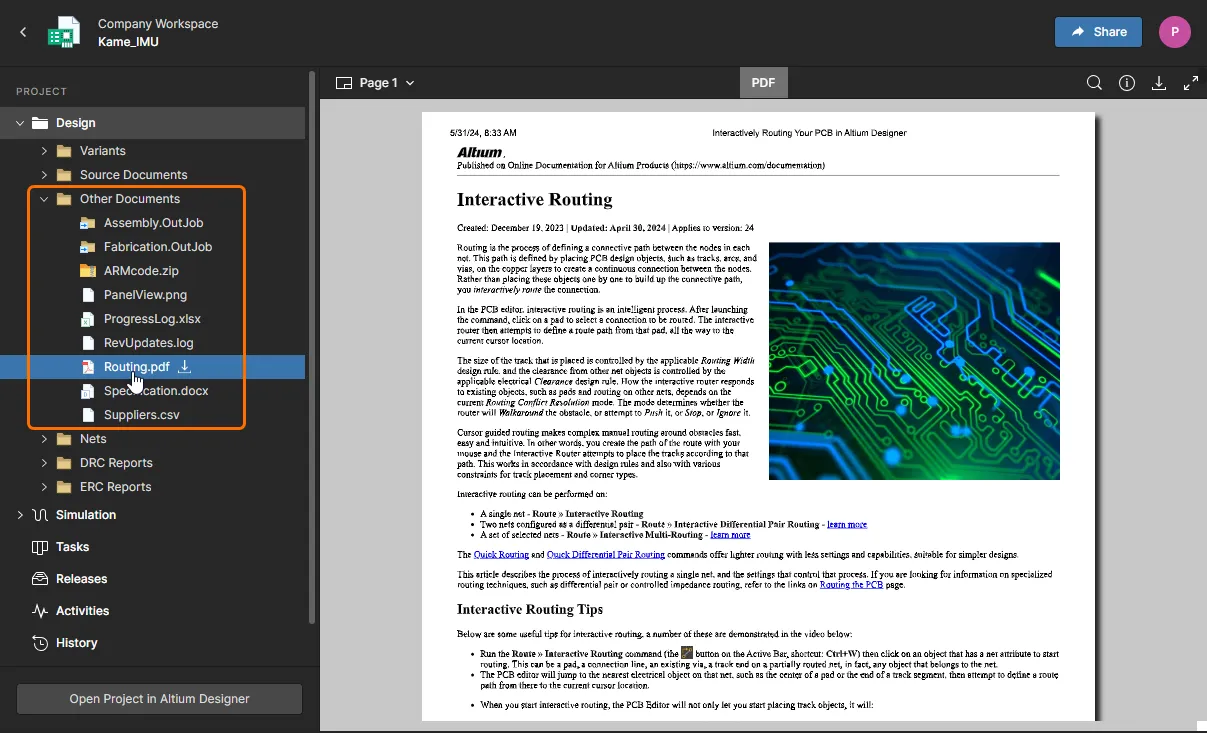

已存储在源 Altium Designer 项目中的其他类型文档文件，会在 Workspace Design视图的Other Documents位置中统一提供。这些“非 CAD”文件（通常为设计规范、参考资料、状态日志等）与核心设计文件一起在版本控制下托管。选中的文件可通过其关联的 图标或主视图区域下载——PDF 文件除外，PDF 会在 Workspace 的 PDF 查看器中自动打开。

Web Viewer 会在 Other Documents 标题下包含“非 CAD”文件。如果看不到它们，请从 Altium Designer 重新保存项目。
Web Viewer 会在 Other Documents 标题下包含“非 CAD”文件。如果看不到它们，请从 Altium Designer 重新保存项目。

DRC 和 ERC 报告

Web Viewer 包含当前项目的设计规则检查与电气规则检查（DRC 和 ERC）报告，这些报告会根据 Altium Designer 指定的设置（并存储在项目文档中），从源设计数据生成。这样无需在 Altium Designer 中打开设计，也能便捷地访问并审阅规则错误或违规项。

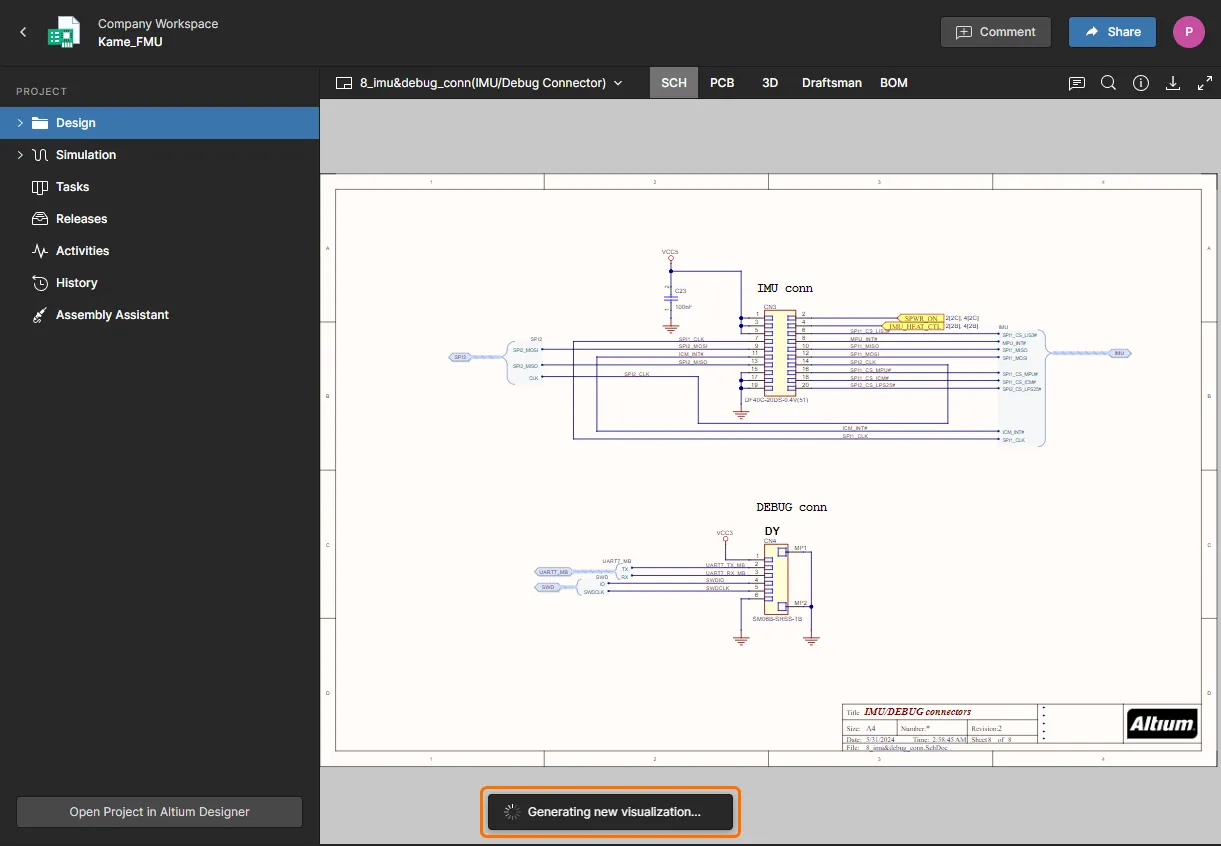

这些报告以可展开列表的形式提供，位于 Project 导航面板的 Design 区域中。报告会按需动态生成，例如当项目已更新并从 Altium Designer 重新保存到 Workspace 时。请注意，只有检测到相关错误时，才会包含 DRC 或 ERC 报告。

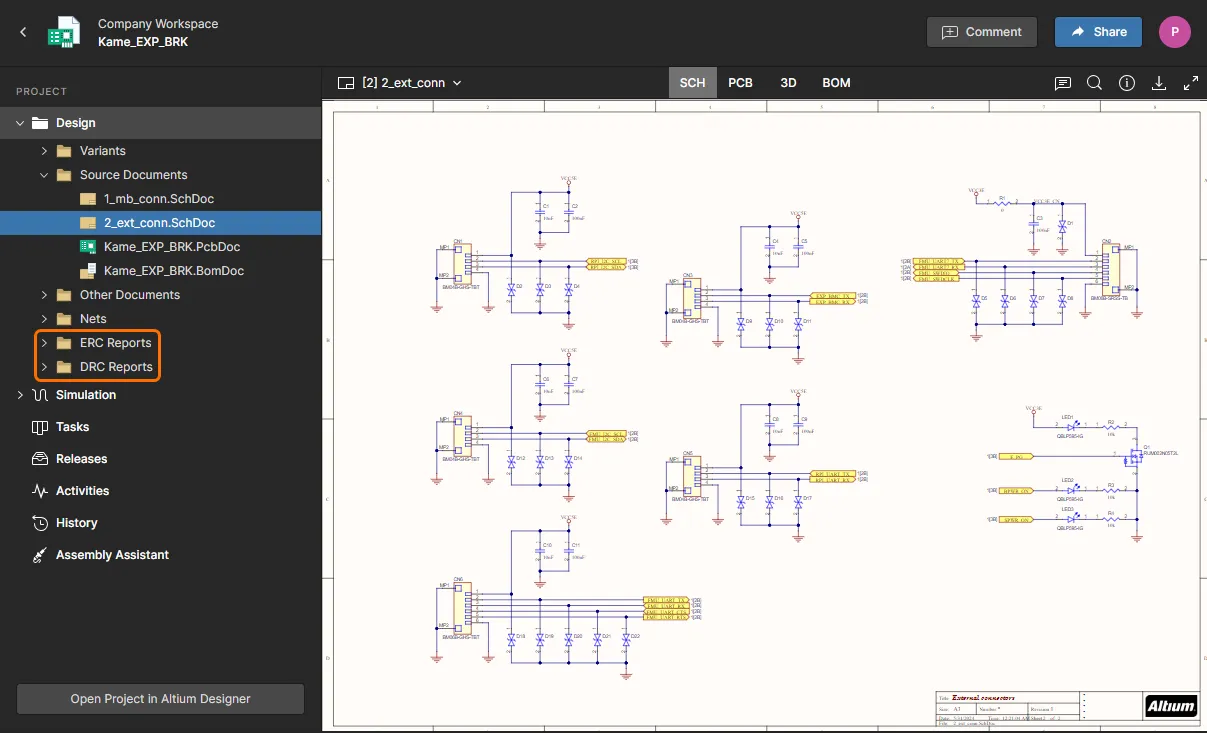

在适用时，设计规则检查与电气规则检查均由 Enterprise Server 生成，供审阅使用。在适用时，设计规则检查与电气规则检查均由 Enterprise Server 生成，供审阅使用。

有关设计规则与电气规则及其设置的更多信息，请参阅：

展开某个 DRC 或 ERC 报告可显示其包含的类别类型；打开某个类别后，会出现检测到的具体违规项或错误/警告等子列表。在 Altium Designer 中已豁免（waived）的 DRC 违规项，会在其条目旁以 图标标识。

选中某个具体条目后，将打开相关文档并缩放/平移到对应区域。右侧的 Report 信息面板会包含该条目的完整细节，包括规则信息、类别与类型，以及受影响的具体对象。

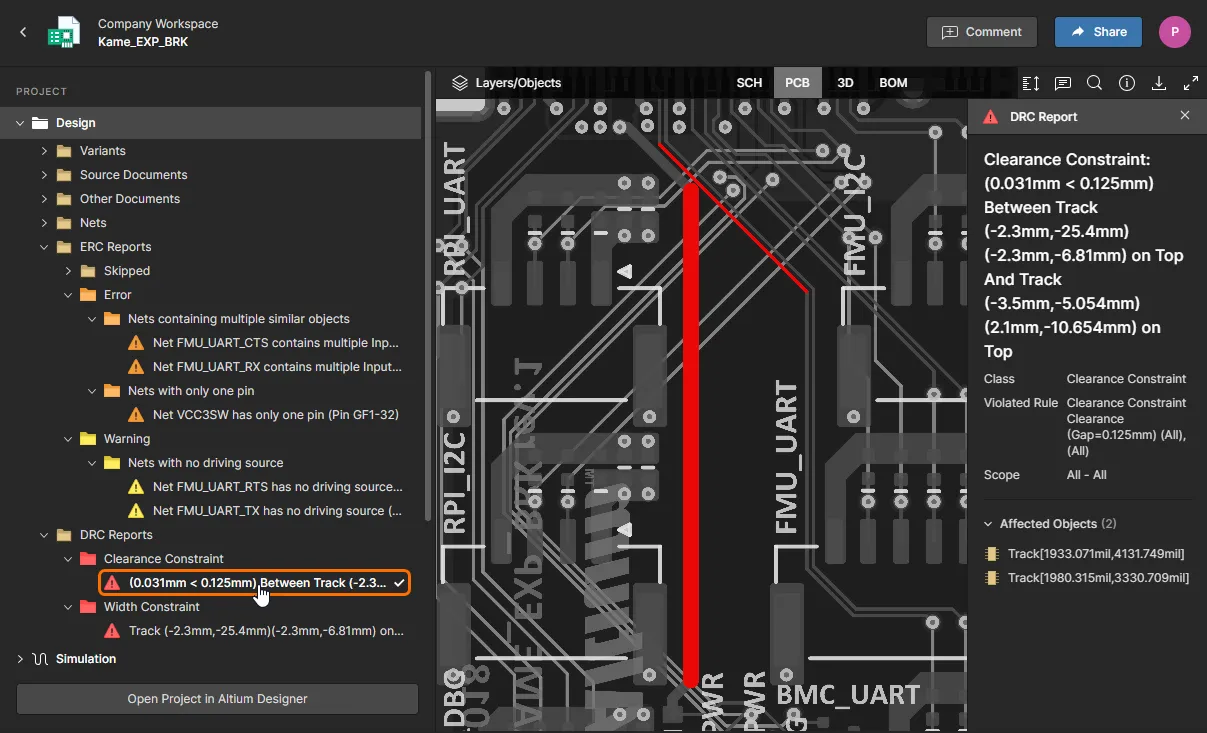

选中规则违规/错误条目后，会显示其详细信息，并交叉定位到相关文档及位置。
选中规则违规/错误条目后，会显示其详细信息，并交叉定位到相关文档及位置。

请注意，初次使用时，您可能需要从 Altium Design 将项目重新保存到 Workspace（Save to Server），以触发 DRC/ERC 的生成流程。

通用界面元素

以下控件适用于所有数据视图：

  • – 使用此控件（位于右上角控件组）访问 Search 功能，以便搜索元件和/或网络。该功能适用于 SCH、PCB 和 3D 数据视图，而 BOM 则有其独立的基于文本的搜索。有关如何使用搜索功能的更多信息，请参阅 搜索。

  • – 使用此控件（位于右上角控件组）打开信息面板。

    该面板进一步分为两个子视图：

    • Controls – 在浏览 SCH、PCB 和 3D 数据视图时提供有用的控件列表（部分控件为特定视图专用）。
    • Board Info – 以如下方面提供已上传设计的有用摘要信息：
      • Board Size – 板子的 X 与 Y 尺寸。

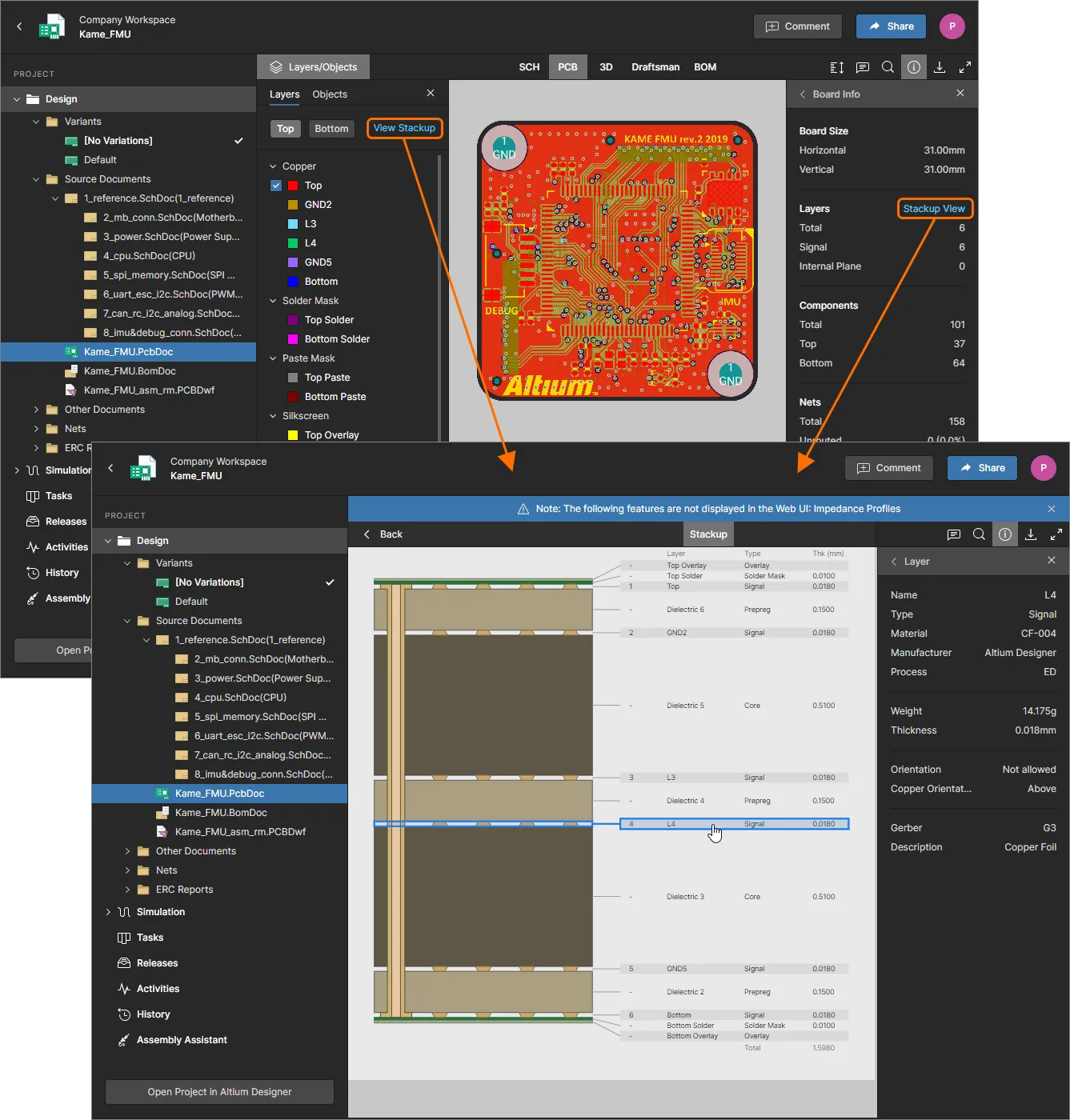

      • Layers – Signal + Plane 总数以及各自数量；同时提供对板 叠层视图的访问。
      • Components – 元件总数（包含所有类型元件），并细分为板顶层与底层的元件数量。

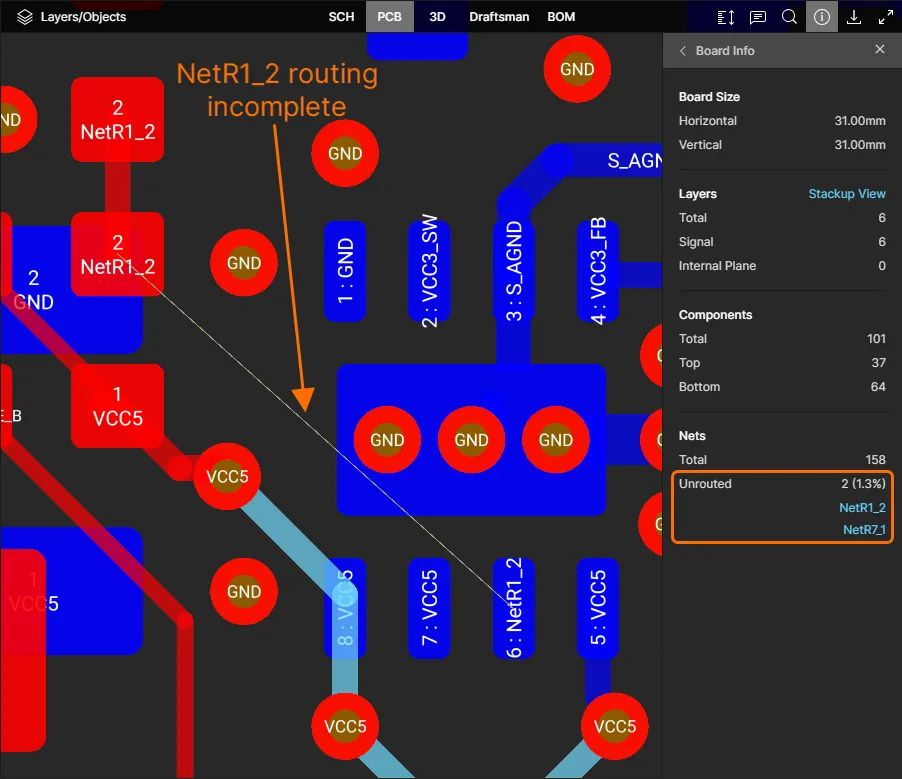

      • Nets – 网络总数，以及任何未布线网络的数量与总体百分比，并提供指向这些网络的链接（见示例）。
    在面板底部，使用可用控件在公制（mm）与英制（mil）之间切换 Units。测量单位初始将与设计本身所用单位一致。
  • – 使用此控件下载数据。有关可下载内容的更多信息，请参阅 下载。
  • – 使用此控件（位于右上角控件组）切换到全屏模式。
  • – 在全屏模式下，使用此控件（位于右上角控件组）退出全屏模式（或按 Esc）。

变体支持

如果项目中定义了变体，那么在各类数据视图中查看设计时，您将能够在这些变体之间切换。左侧导航面板会列出可用变体。默认情况下，将设置为 [No Variations] – 显示基础设计。

从项目定义的所有变体列表中选择一个变体——当前数据视图将更新以反映该变体，包括对未装配元件启用的可视化选项（SCH 和 PCB 数据视图）。

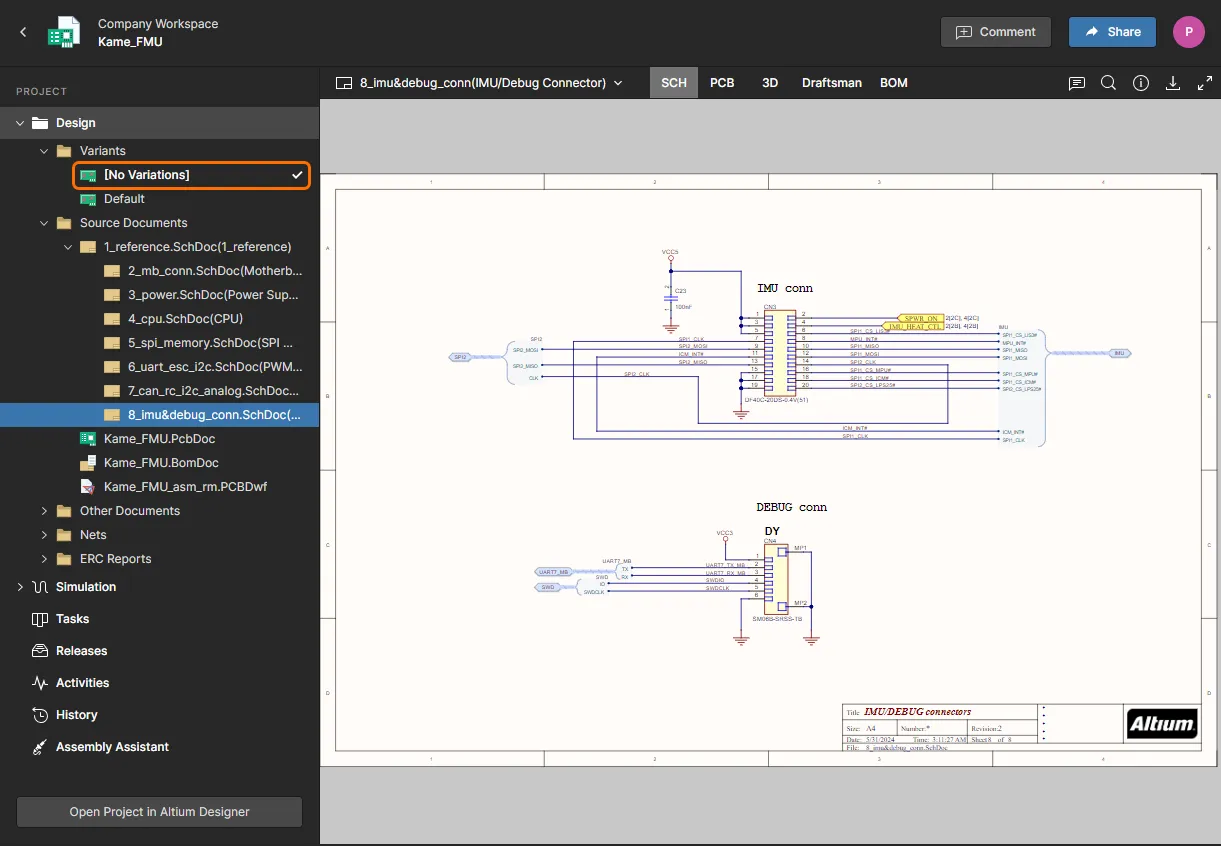

默认会显示基础设计（[No Variations]）（此处在 SCH 数据视图中展示）。使用左侧导航面板中的控件切换到其他变体。
默认会显示基础设计（[No Variations]）（此处在 SCH 数据视图中展示）。使用左侧导航面板中的控件切换到其他变体。

在 3D 和 BOM 数据视图中，元件是否显示/列出取决于其是否装配（fitted）。

选择

可在 SCH、PCB 和 3D 数据视图中按如下方式选择设计中的对象：

  • 在 SCH 数据视图中（元件与网络选择）——将光标悬停在元件或导线上并单击以选择。系统会应用遮罩，使仅该元件或网络保持完全可见。所选元件/网络的信息将显示在右侧面板中。
  • 当您移动光标时，可被选择的对象——元件与导线——会被高亮显示。
  • 选中的网络会在其出现的所有原理图文档中同时被选中。

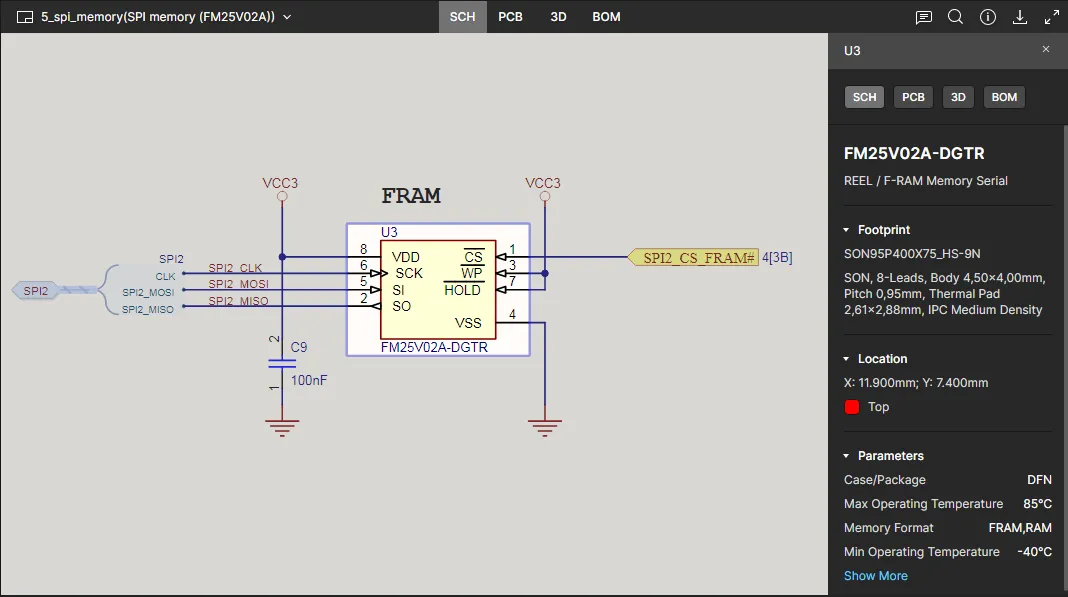

SCH 数据视图支持选择元件与网络。此处展示了一个被选中的元件。SCH 数据视图支持选择元件与网络。此处展示了一个被选中的元件。

  • 在 PCB 数据视图中（元件、焊盘、过孔、走线段与网络选择），将光标悬停在受支持的对象类型上并单击以选择。系统会应用遮罩，使仅该对象保持完全可见。所选对象的信息将显示在右侧面板中——对于焊盘、过孔或单段走线，可提供其所连接网络的链接（见示例）。
  • 当您移动光标时，仅元件会被高亮显示。一次只能选择单个元件、焊盘、过孔、走线段或网络（不支持累积选择）。对于选中的焊盘、过孔或走线段，会显示其关联的网络信息。要选择整个网络，请继续单击以在特定位置的可选对象之间循环切换。
  • 在 PCB 数据视图中也可快速选择网络：可先在 SCH 数据视图中选中该网络再切换到 PCB 数据视图，或使用 搜索功能搜索该网络。
对于同一位置重叠的对象，反复单击会在这些对象之间循环切换。

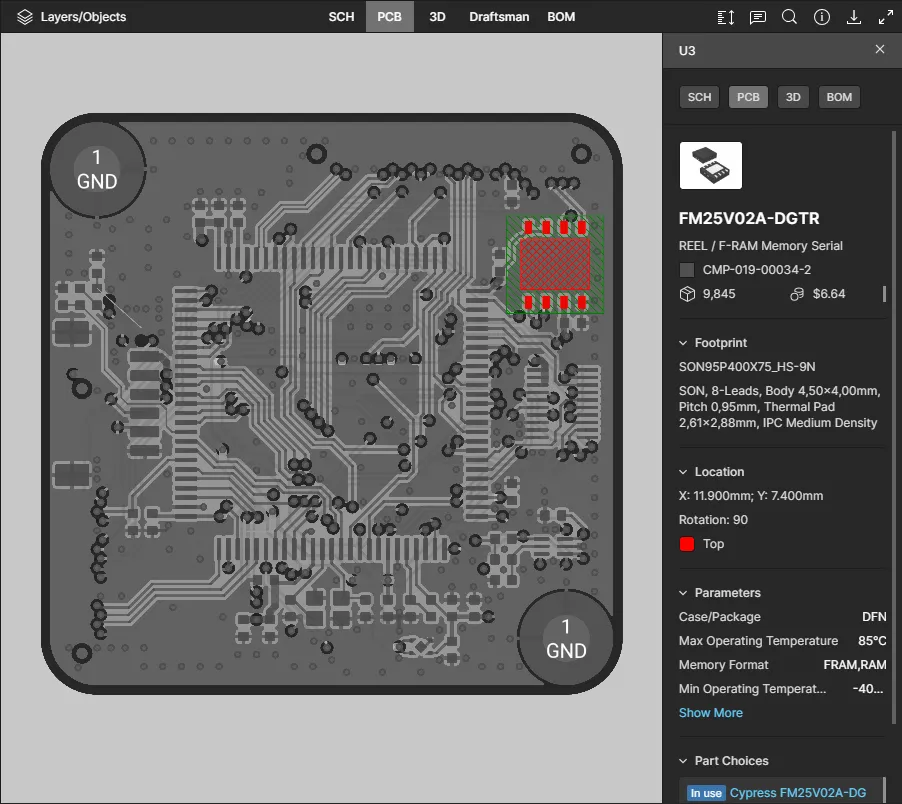

PCB 数据视图支持选择元件、焊盘、过孔、走线段与网络。此处展示了一个被选中的元件。
PCB 数据视图支持选择元件、焊盘、过孔、走线段与网络。此处展示了一个被选中的元件。

  • 在 3D 数据视图中（元件、焊盘、过孔选择）——将光标悬停在元件、焊盘或过孔上并单击以选择。系统会应用遮罩，使仅该对象保持完全可见。所选对象的信息将显示在右侧面板中。在该查看模式下，移动光标时对象不会被高亮显示。

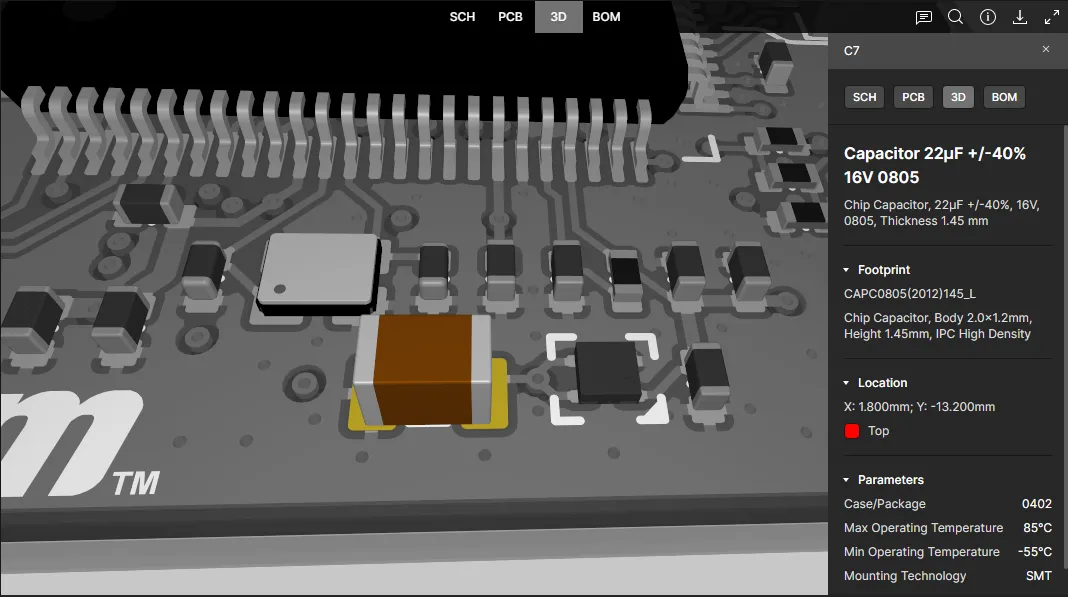

在 3D 数据视图中选中元件的示例。
在 3D 数据视图中选中元件的示例。

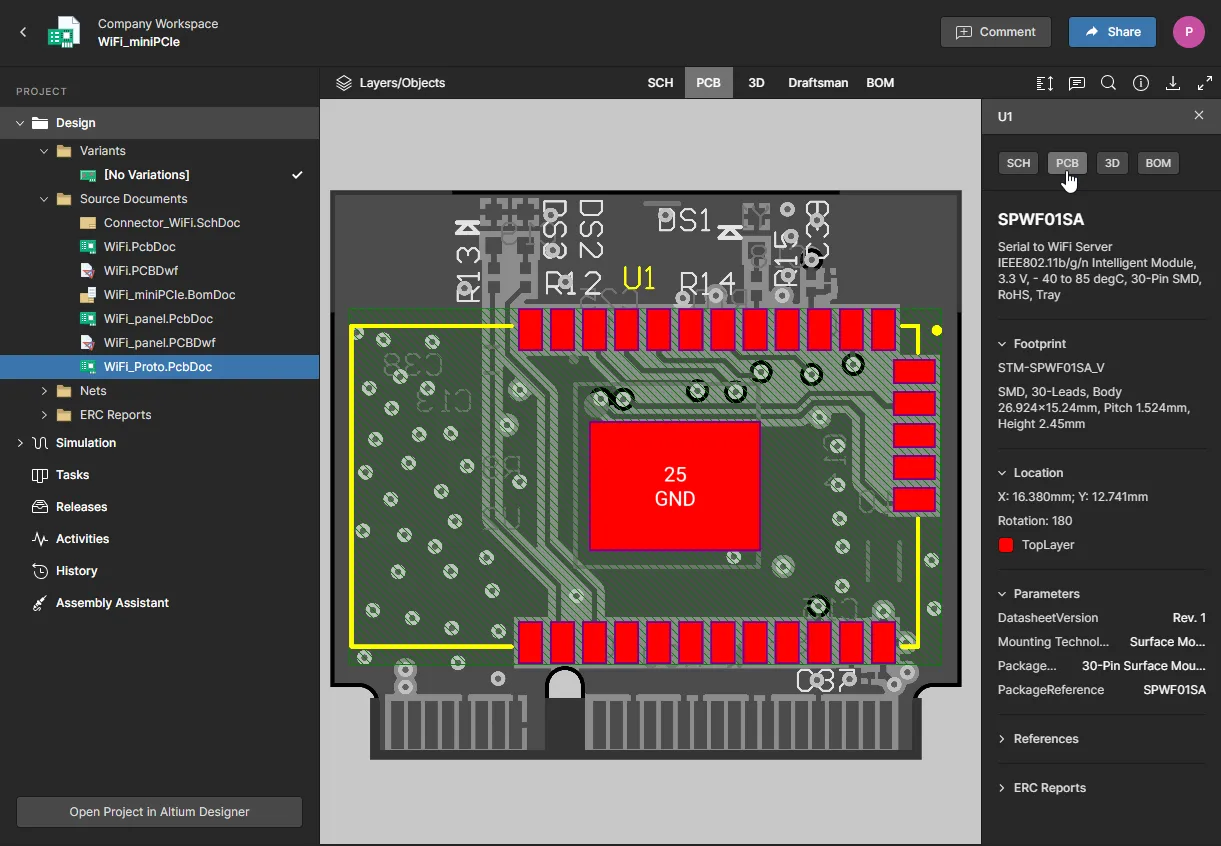

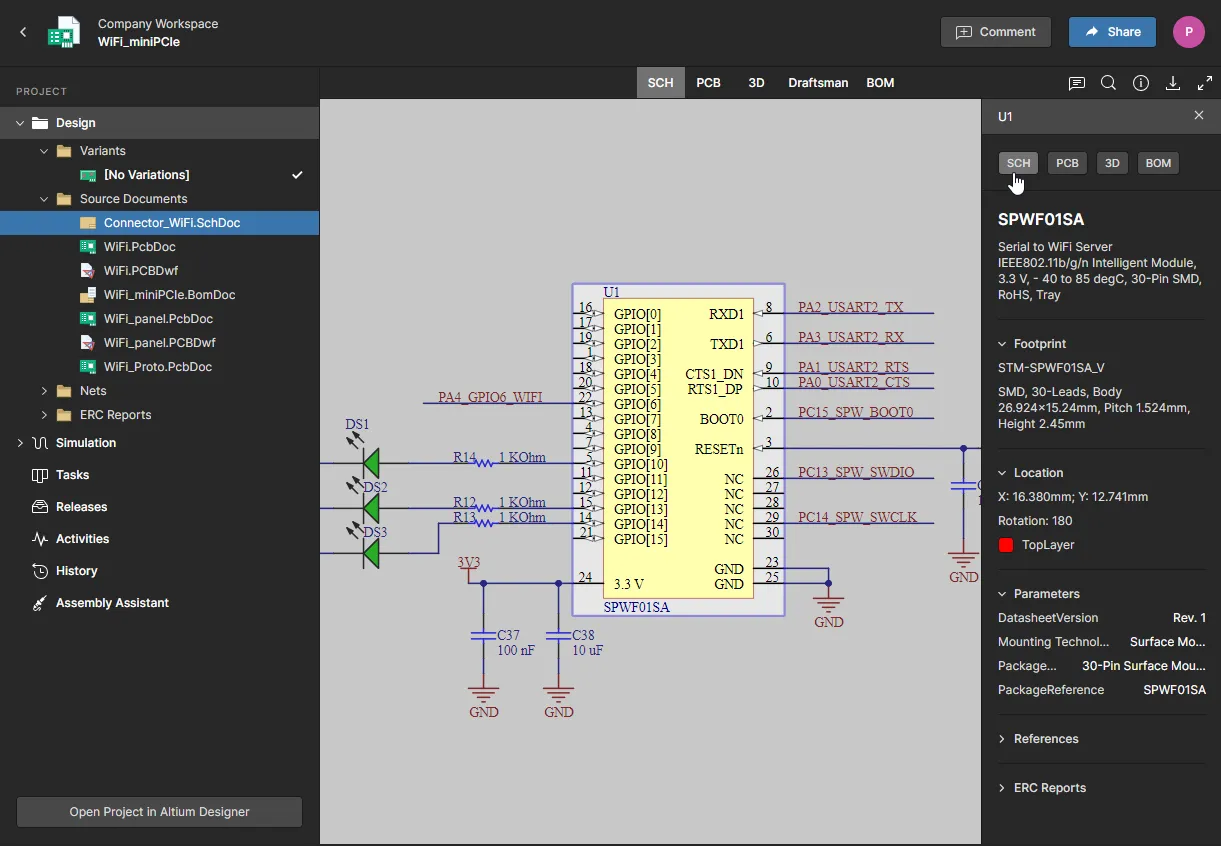

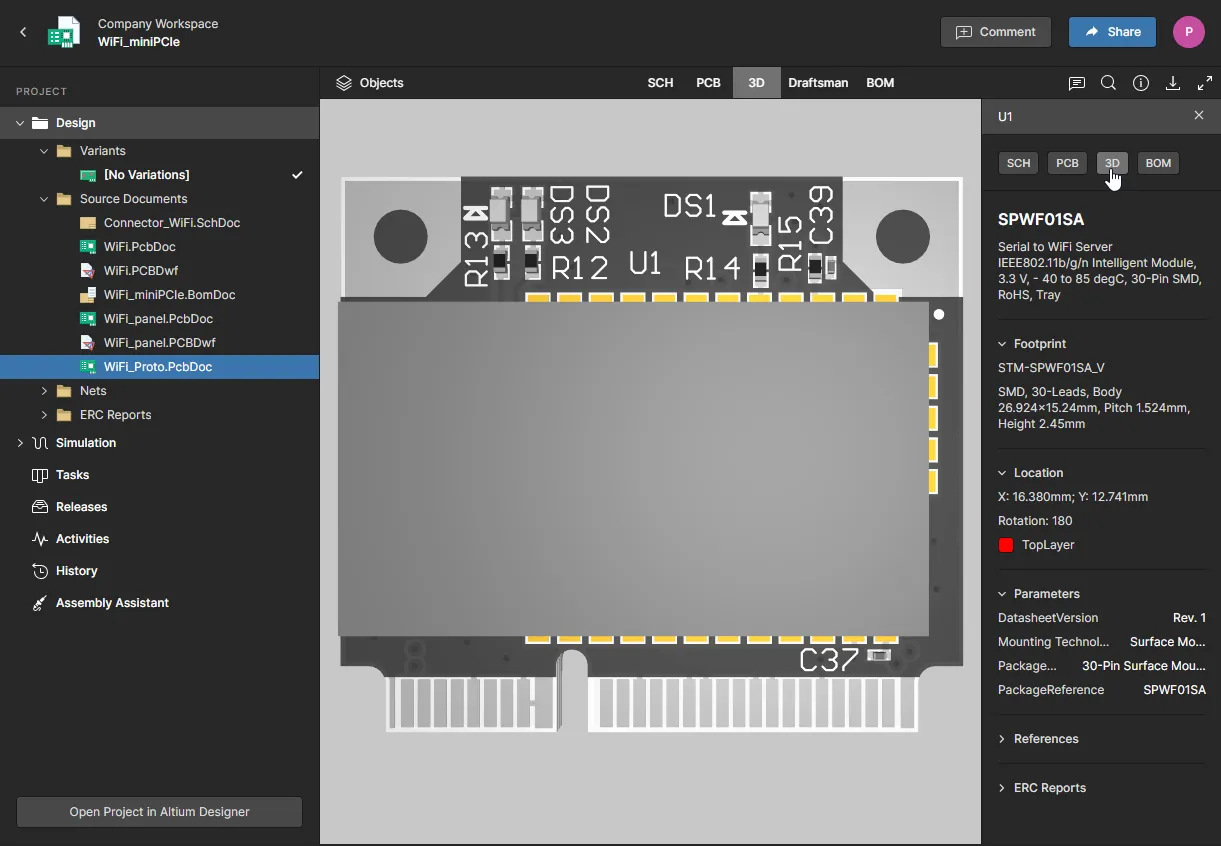

右侧面板顶部的控件可让您在支持的情况下，快速在其他数据视图中查看所选对象。例如，在一个数据视图中选中的元件，也可在其他任意数据视图中查看。在 SCH 数据视图中选中某个网络后，也可在 PCB  和 3D 数据视图中检查该网络。而对于在 PCB 数据视图中选中的焊盘、过孔或走线段，您也可以在 3D 数据视图中快速查看该对象。有关此交叉定位支持的更多信息，请参阅 交叉定位。

网络选择

展开 Nets 面板中的 Projects 部分，即可访问项目设计中可用网络（net）的列表。在列表中选择一项，可在原理图、PCB 和 3D 视图中定位并高亮该网络，同时在右侧信息面板中显示其详细信息。后者包括该网络所占用的层（Layers）列表，以及包含该网络的原理图文档可选列表。

Javascript ID: AES_NetsSelection_7_0

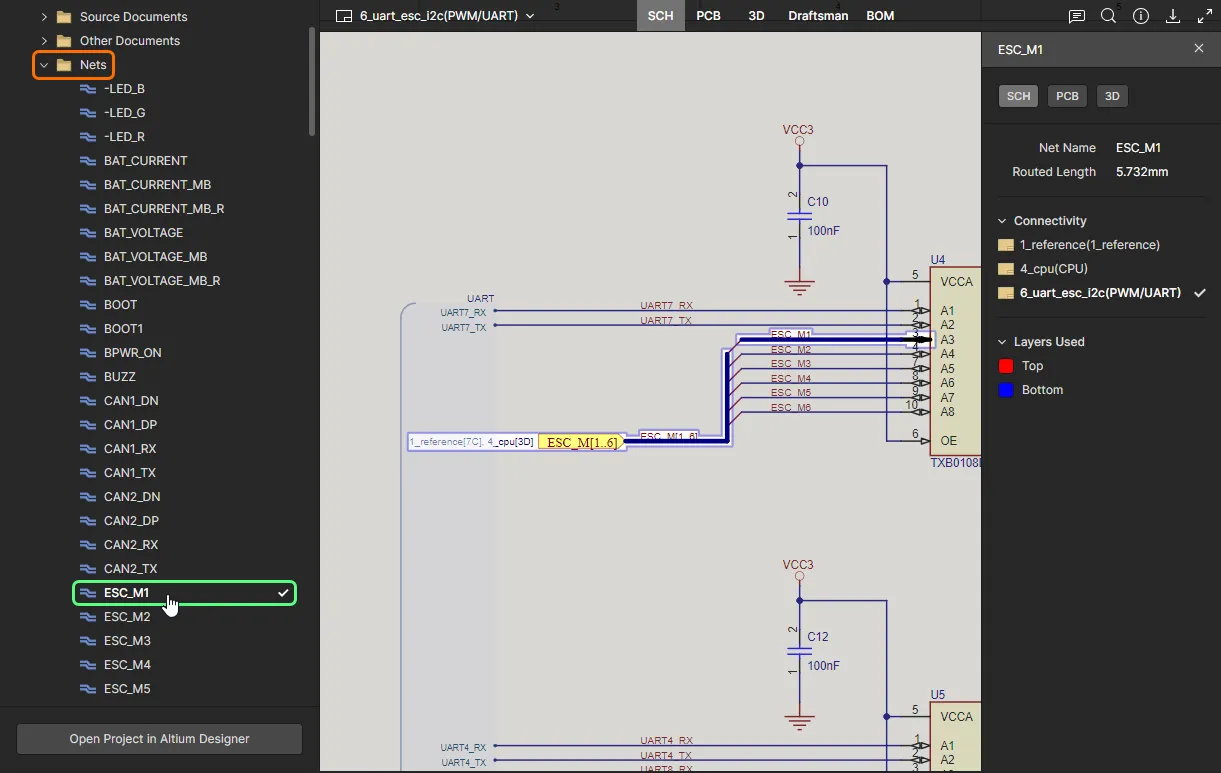

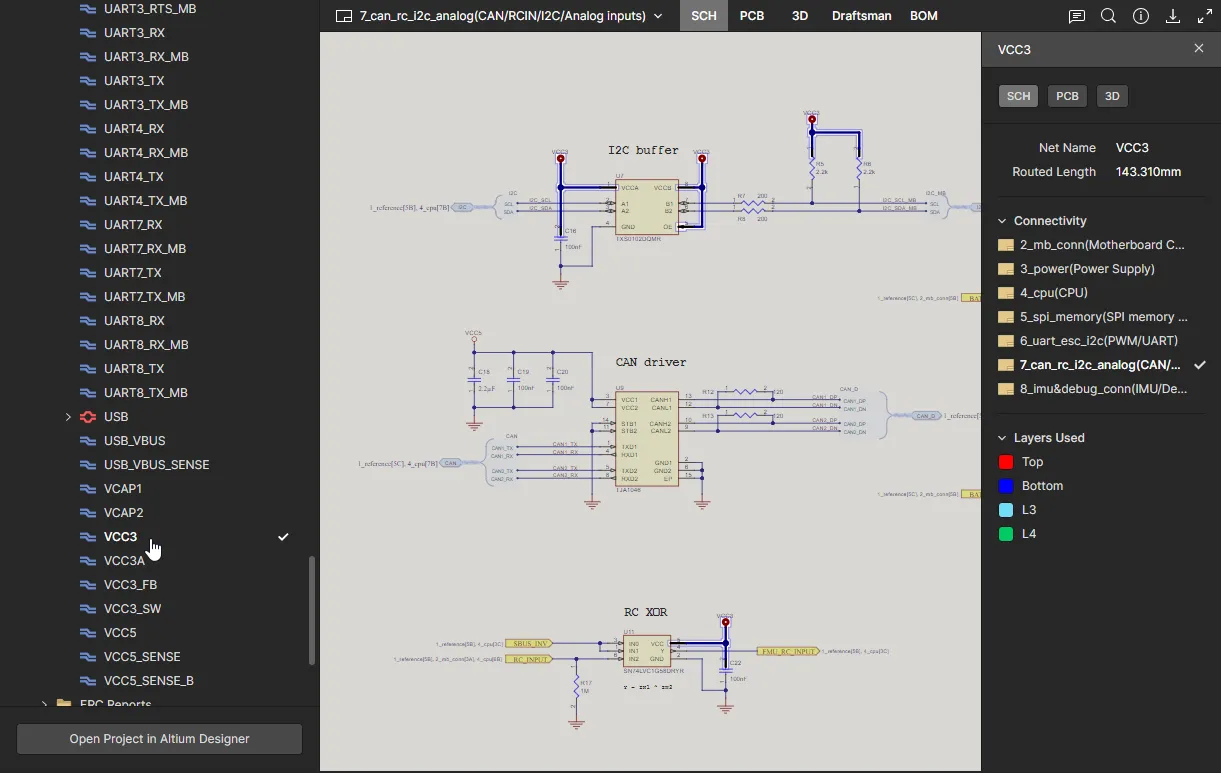

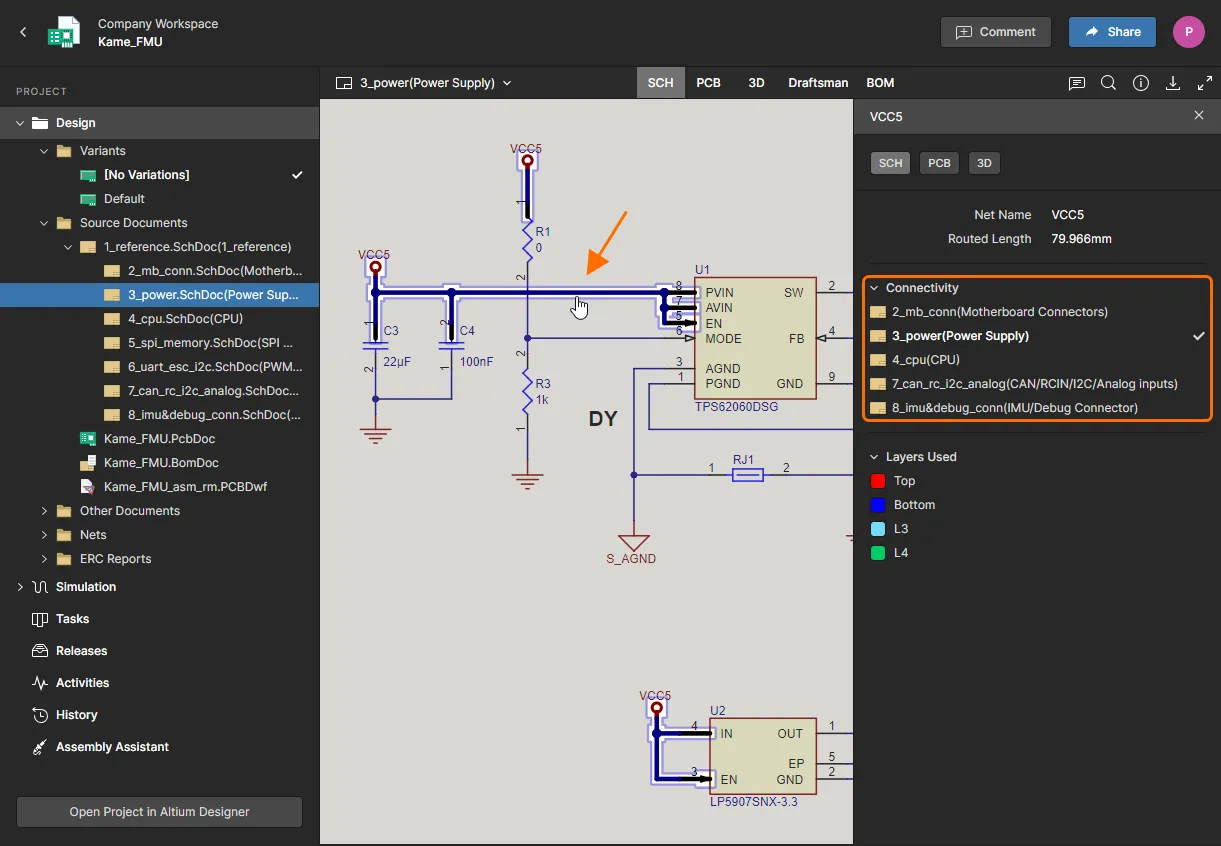

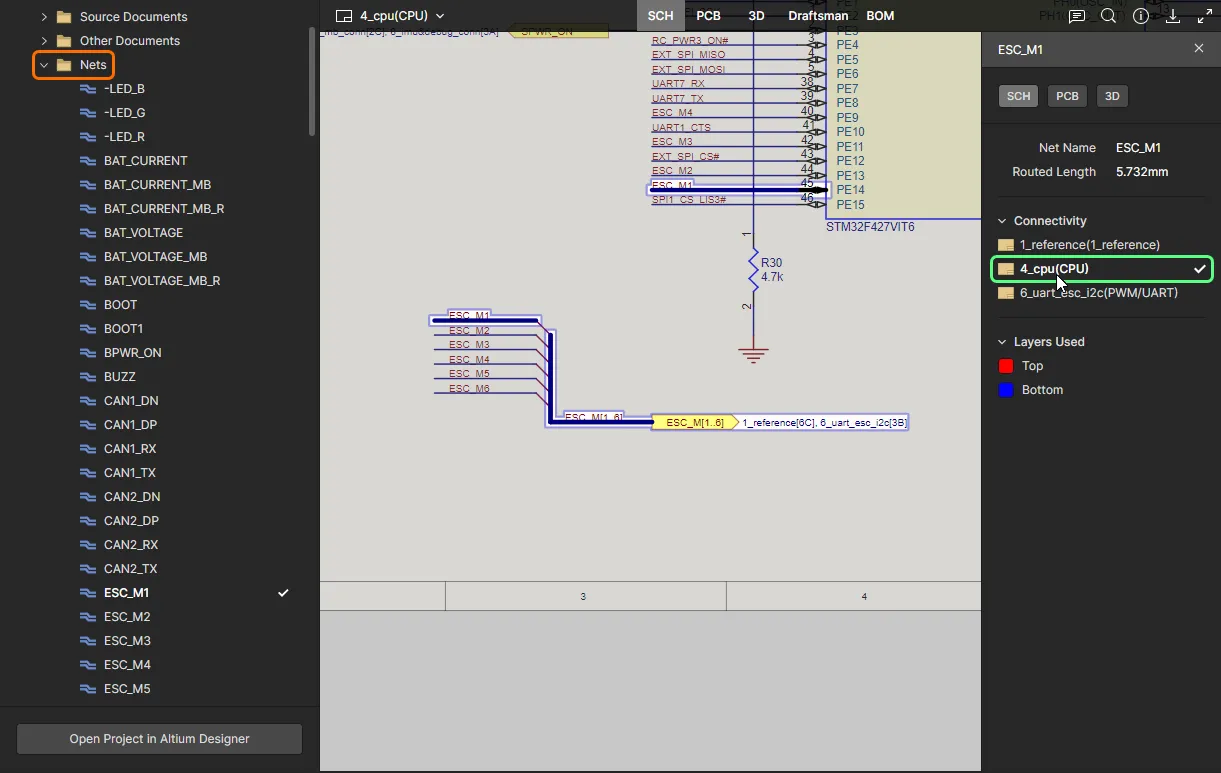

在 Nets 列表中选择一个网络条目，可在主设计视图中对其进行可视化高亮，并在右侧面板中显示其详细信息。

在 Nets 列表中选择一个网络条目，可在主设计视图中对其进行可视化高亮，并在右侧面板中显示其详细信息。

请注意，网络条目的选择实际上是双向的：因此当在原理图或 PCB 视图中直接选择某个网络时，它也会在 Project 面板的 Nets 列表中被选中。

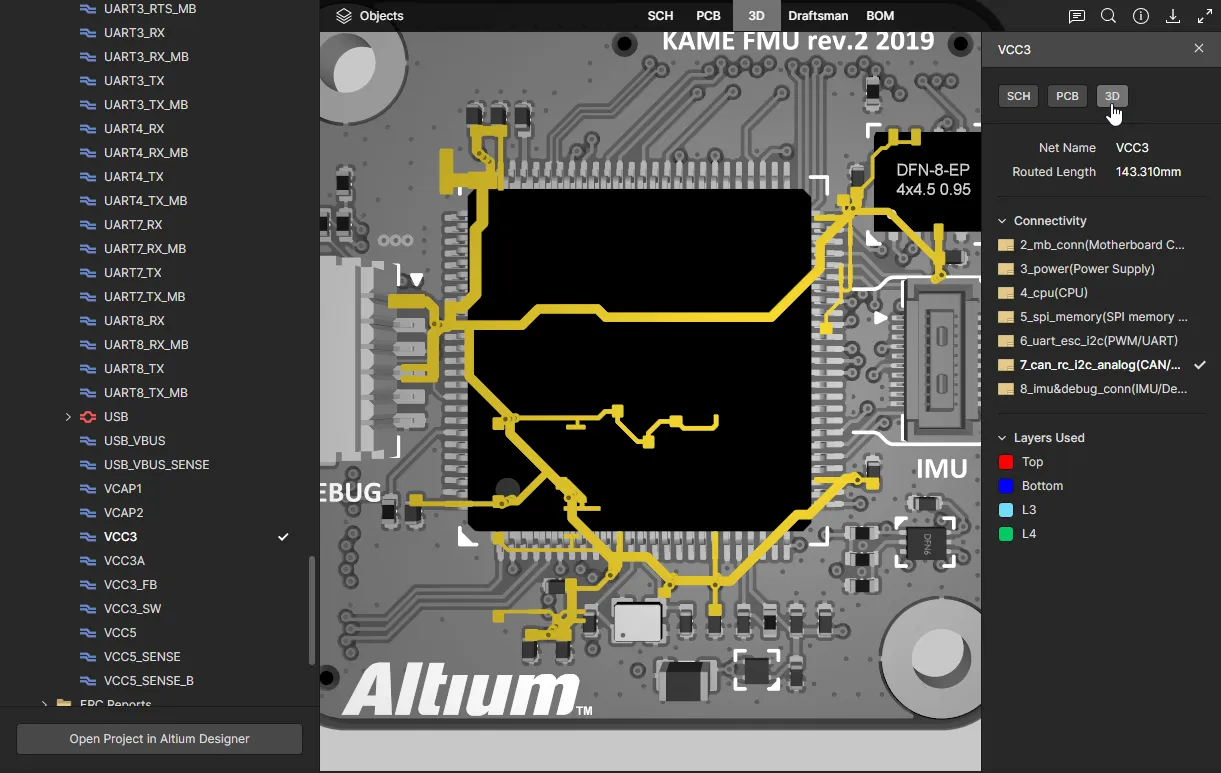

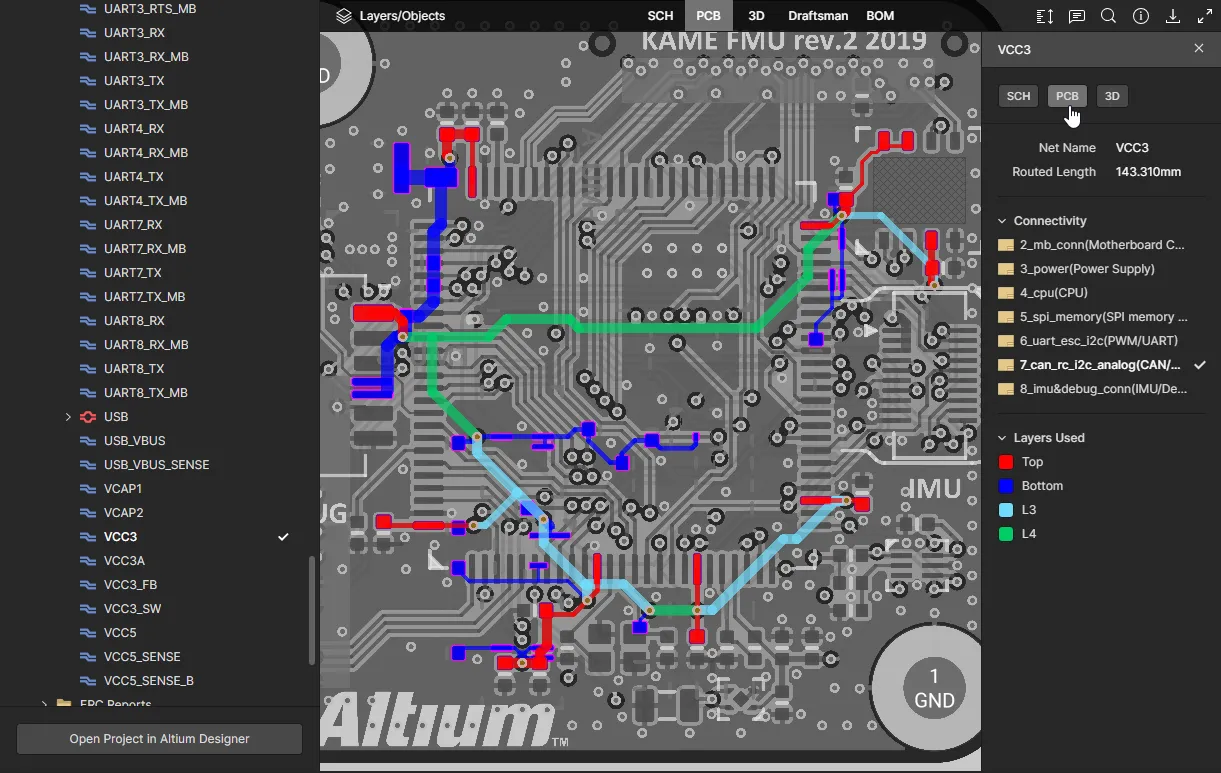

要在所有兼容视图中检查所选网络，可从顶部标签页或右侧网络信息面板中提供的视图标签选项里，选择 SCH、PCB 或 3D 选项。

Javascript ID: AES_NetsSelection_Views_7_0

交叉探测（Cross-probing）

当你在当前活动的数据视图中选择一个受支持的对象时，该对象也会在一个或多个其他数据视图中被选中（在适用情况下）——从而让你能够快速交叉定位到同一选择对象。交叉探测支持通过右侧面板顶部的按钮控件提供——当主视窗中当前有对象被选中时，这些按钮会显示出来。

你也可以直接点击某个数据视图的顶部标签页，以查看交叉探测的结果。

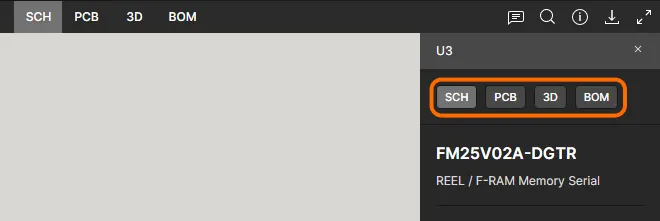

交叉探测控件（针对所选元件）。交叉探测控件（针对所选元件）。

以下是一些受支持的交叉探测场景示例：

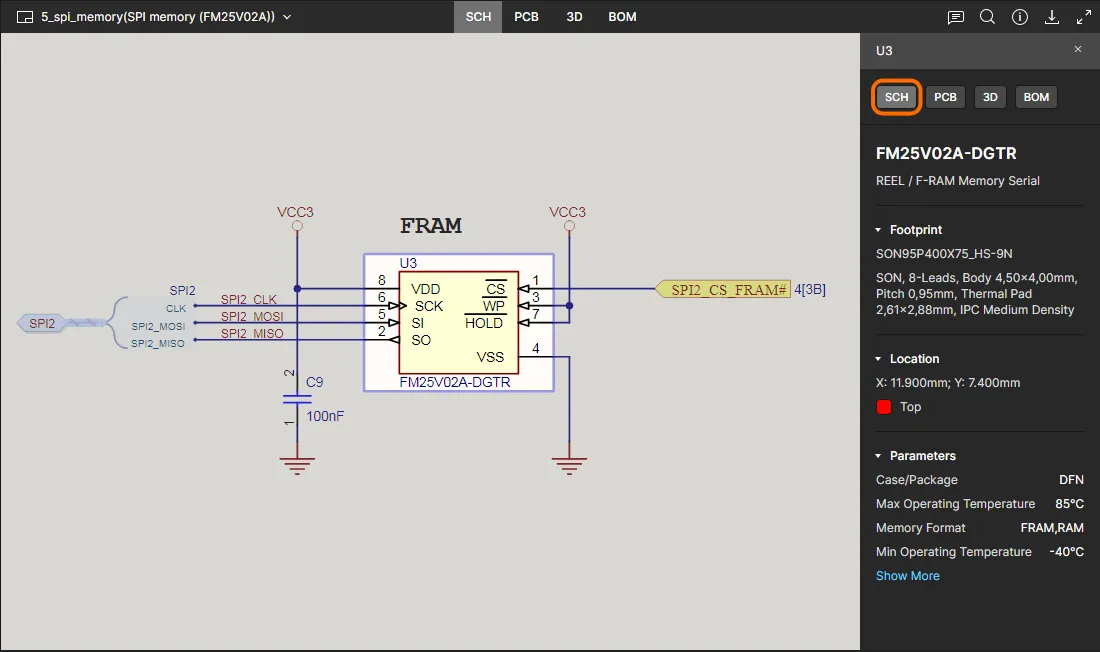

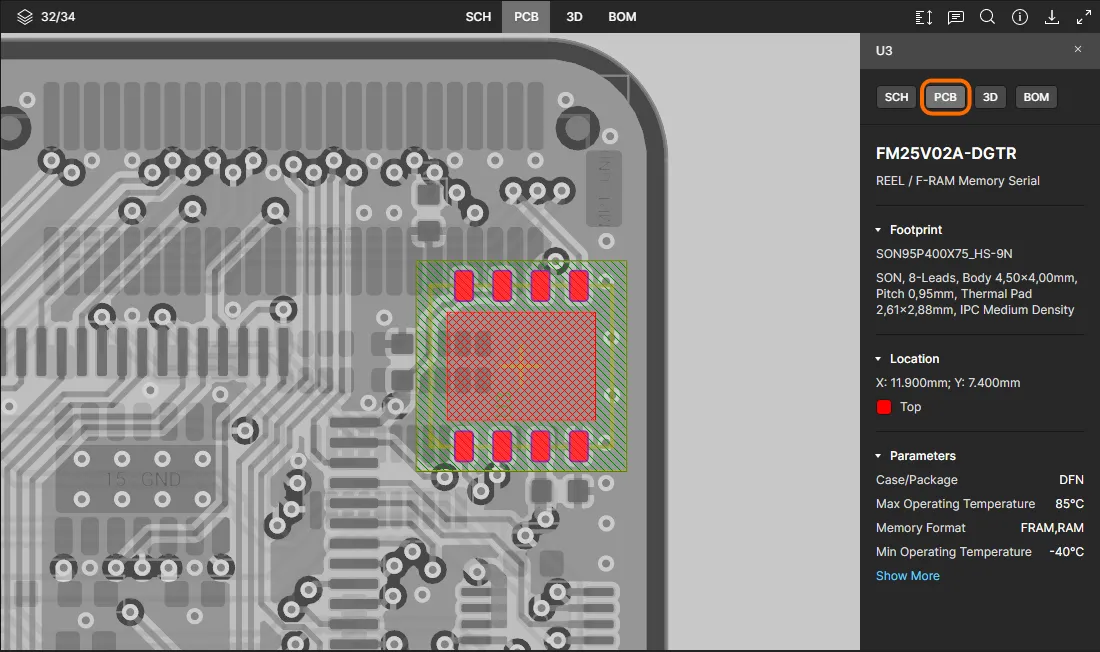

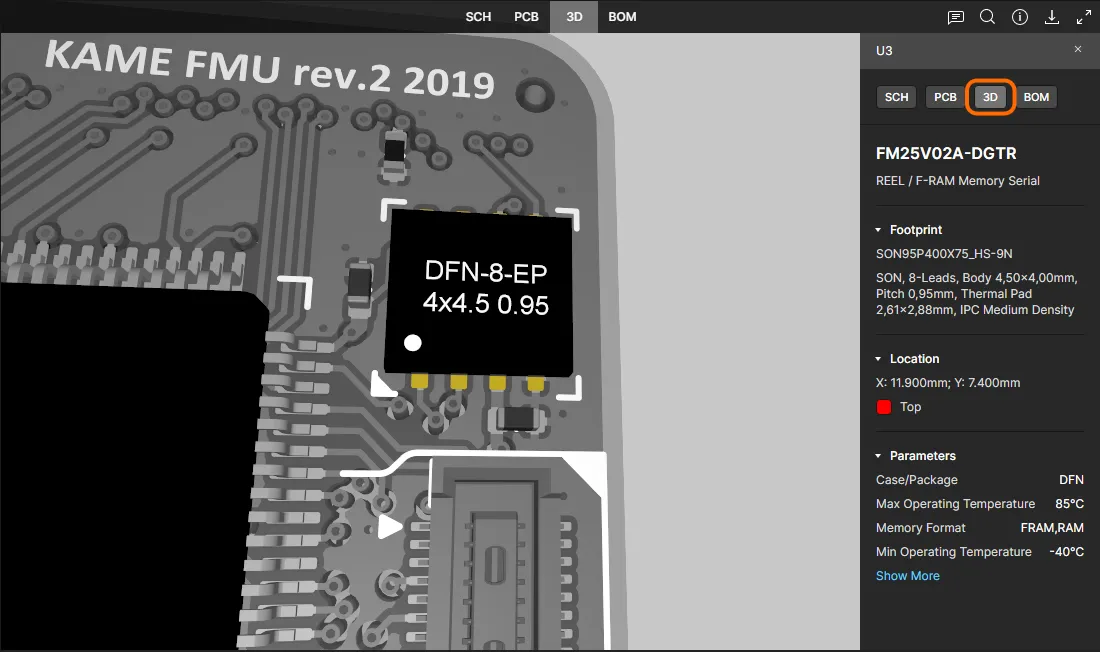

  • Cross-probing a Component from the SCH/PCB/3D Data View – 在当前活动的数据视图中选择所需元件，然后点击其中一个按钮，将该元件交叉探测到目标数据视图中。对于 SCH、PCB 和 3D 数据视图（通过点击 、 或 按钮访问），该元件将在视图中被选中、尽可能居中并缩放显示，并应用遮罩，使只有所选元件保持完全可见。
Javascript

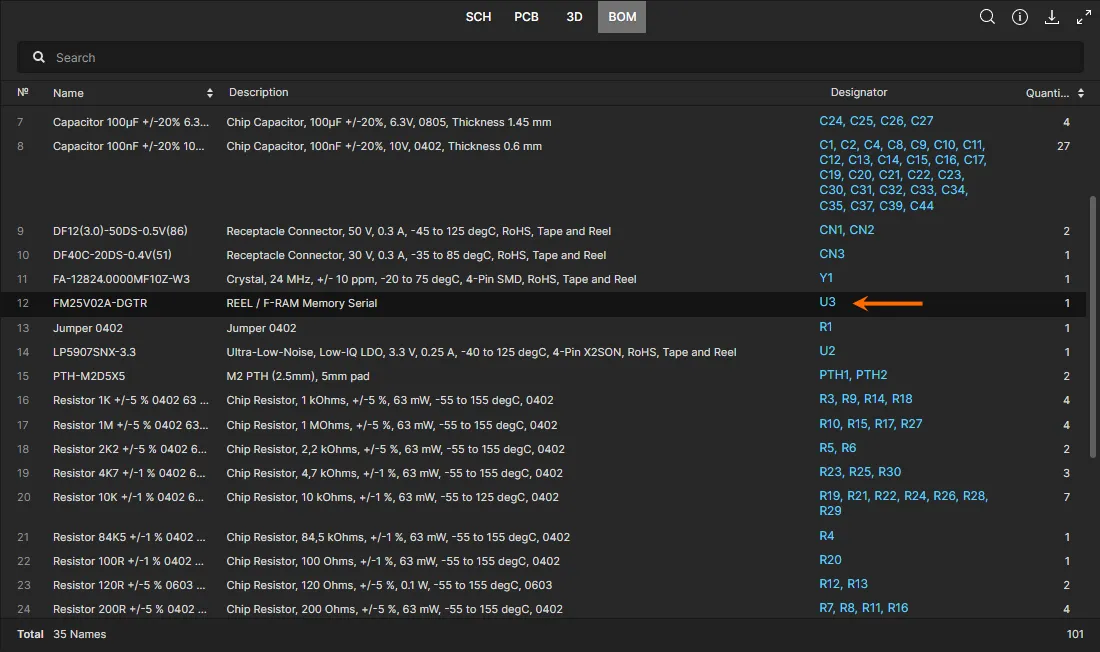

对于 BOM 数据视图（通过点击 按钮访问），该元件对应的条目将尽可能滚动到视图中央，并高亮该行。

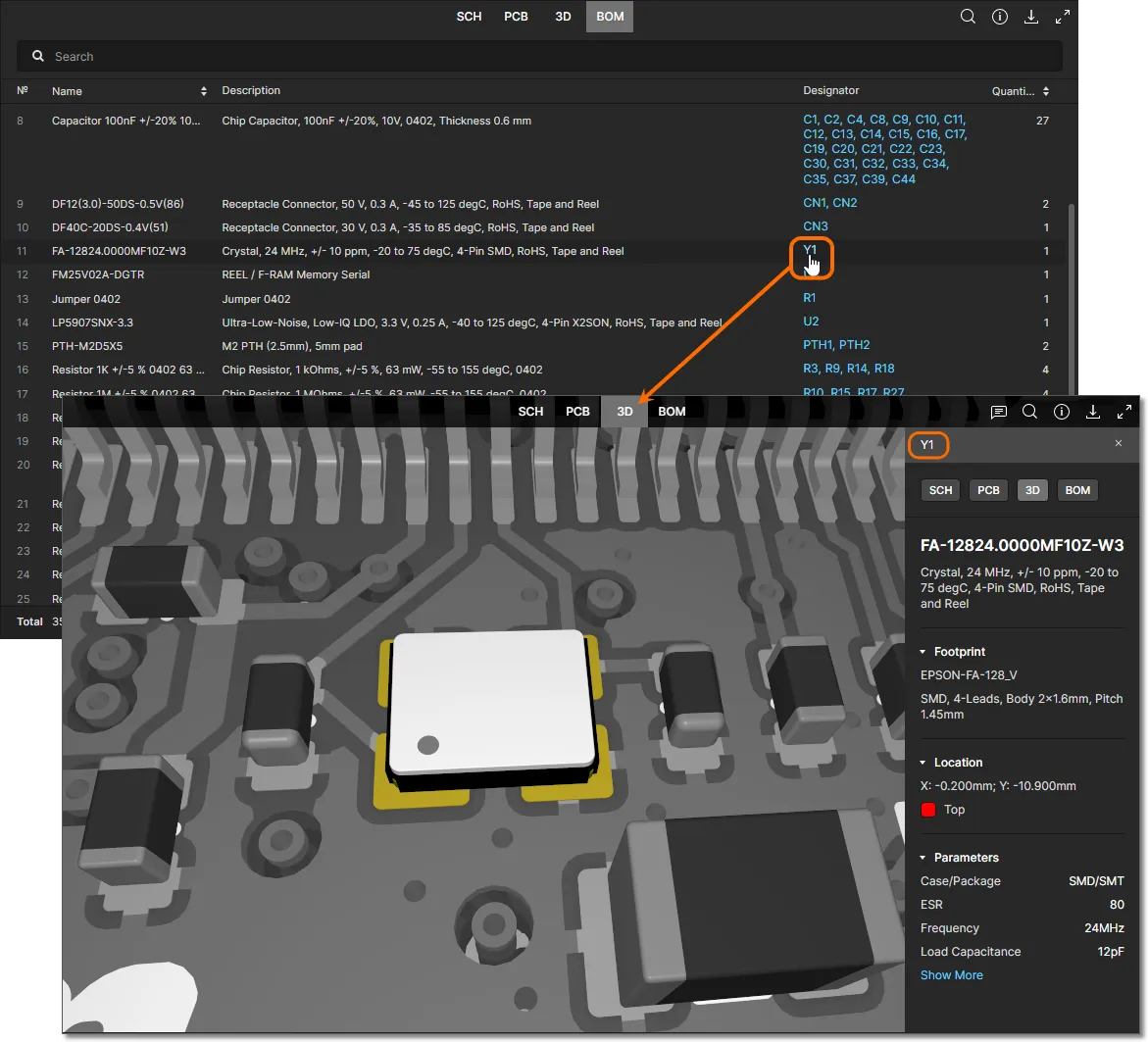

  • Cross-probing a Component from the BOM Data View – 点击你希望交叉探测到的元件位号（designator）。在访问 BOM data view 之前最后一个处于活动状态的数据视图将被激活，并在该视图中选中该元件、尽可能居中并缩放显示，同时应用遮罩，使只有所选元件保持完全可见。随后，你可以使用按钮（、、 和 ）按前述方式将该所选元件交叉探测到其他数据视图中。

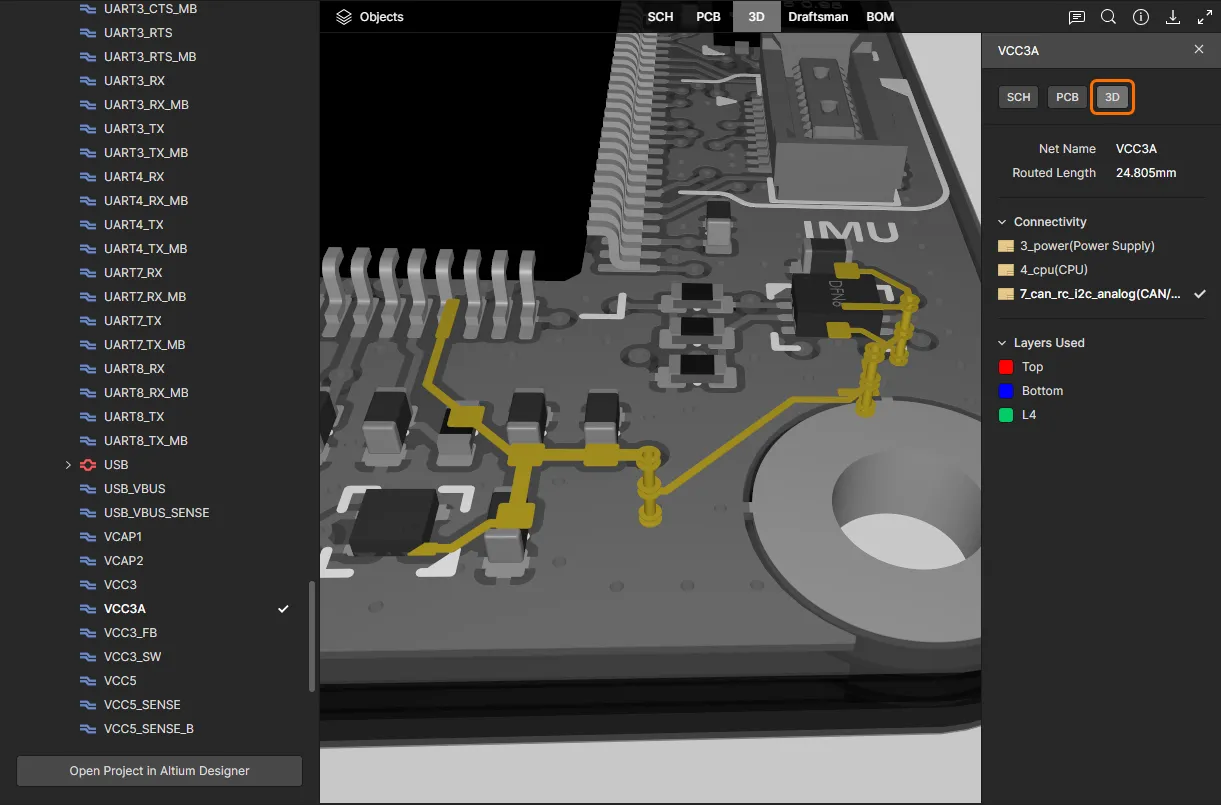

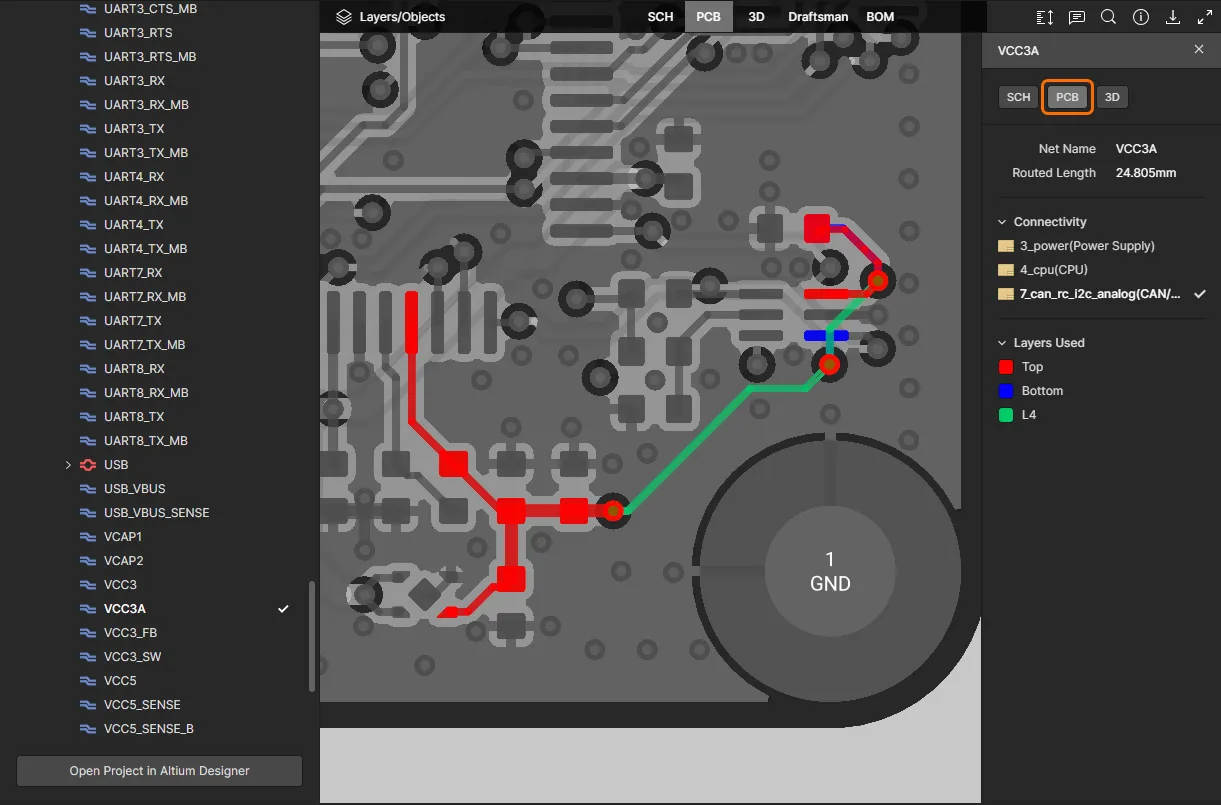

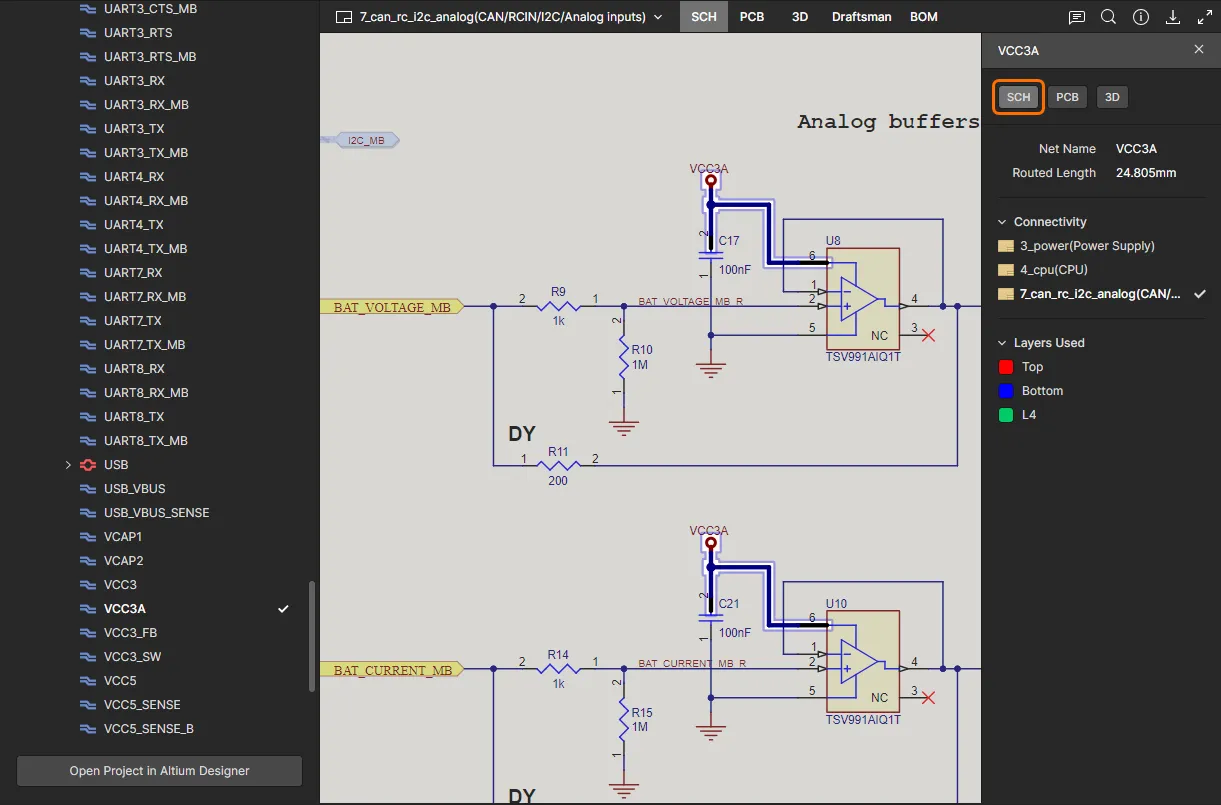

  • Cross-probing a Net from the SCH Data View – 在 Nets 导航列表（左侧）中或在 SCH data view 内的原理图文档上选择所需网络，然后点击其中一个按钮（、）将该网络交叉探测到目标数据视图中。该网络将在视图中被选中、尽可能居中并缩放显示，并应用遮罩，使只有所选网络保持完全可见。
Javascript ID: AES_CrossProbeNetExSeq_7_0.png

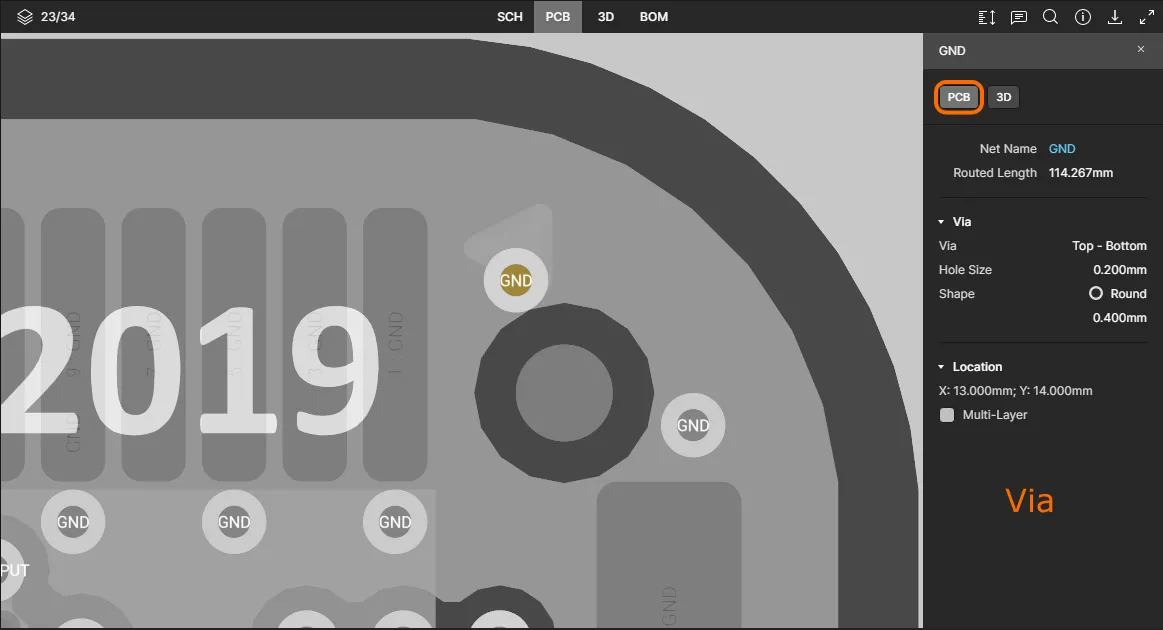

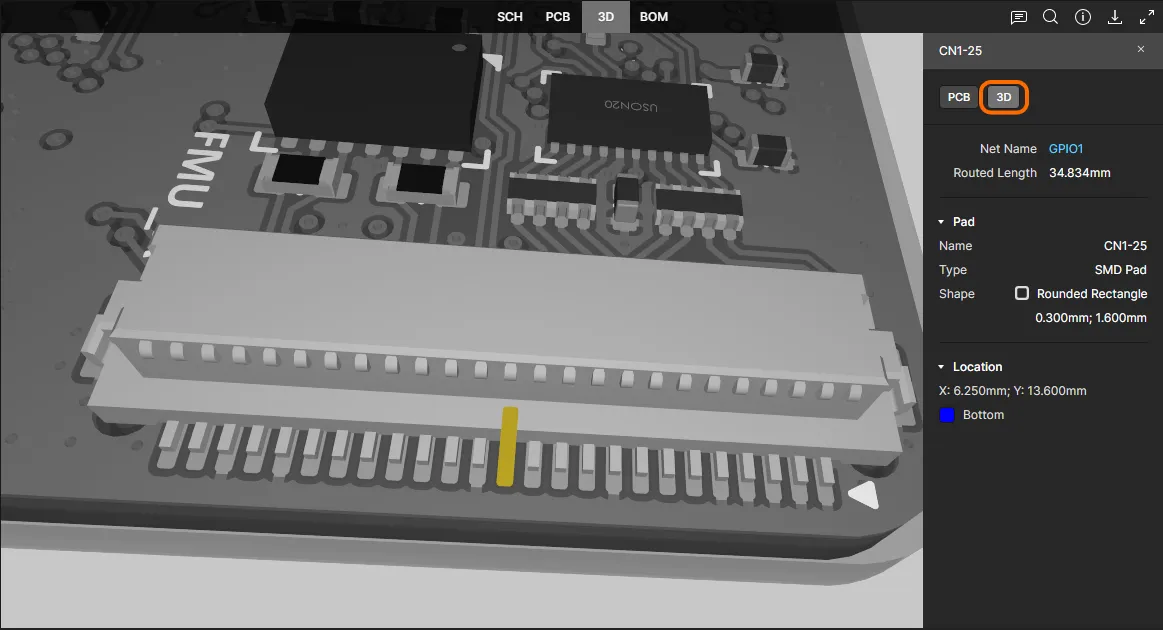

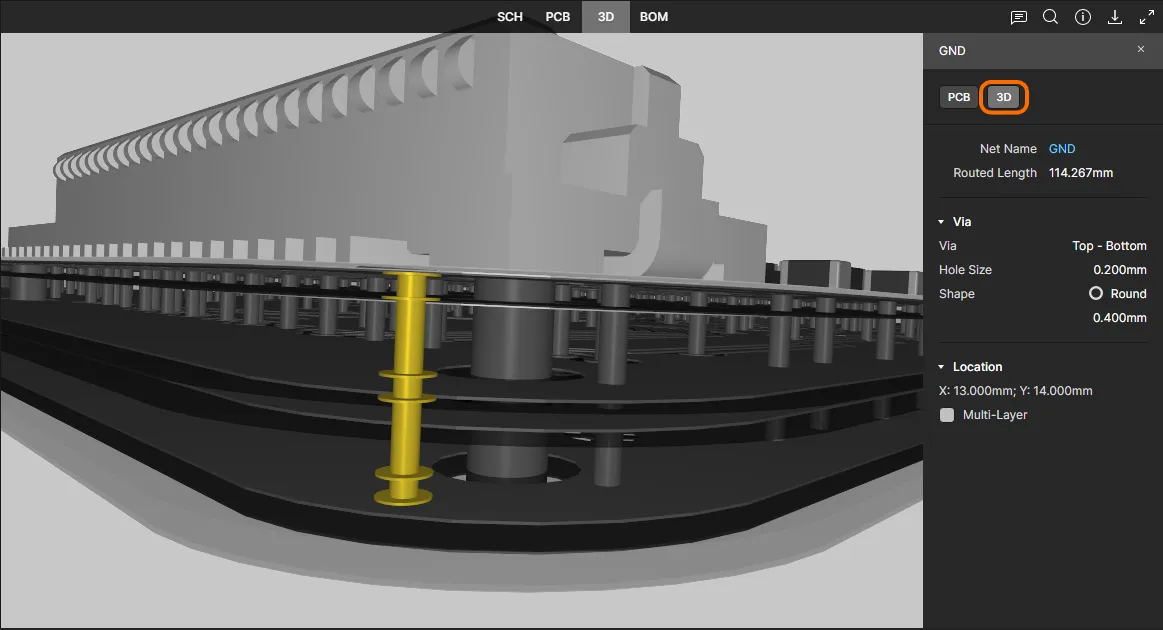

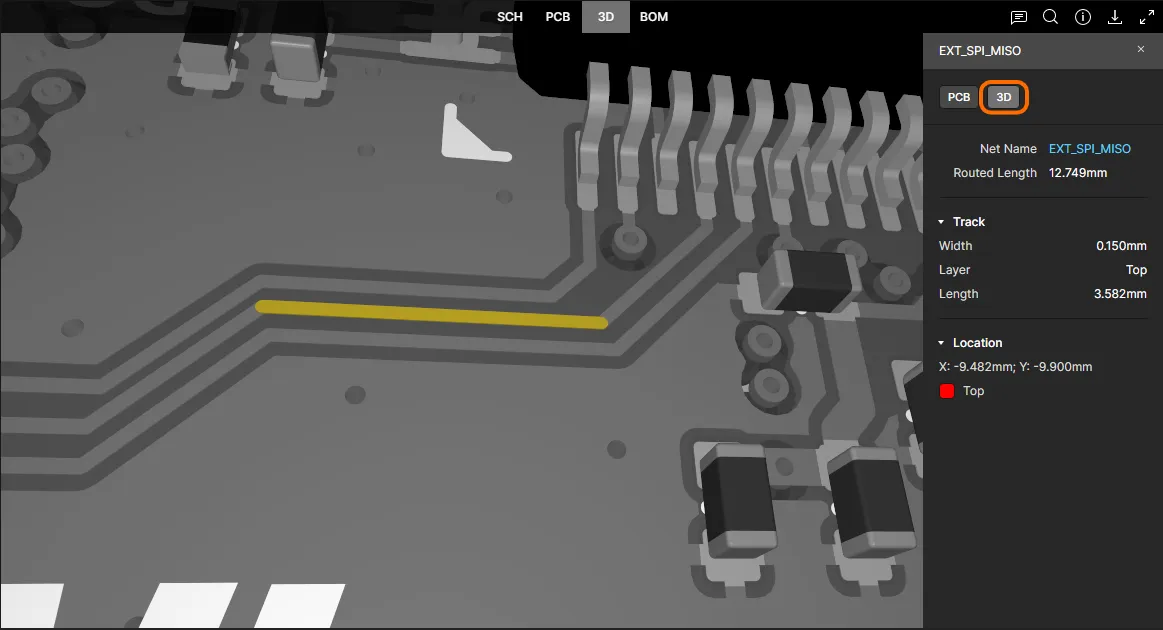

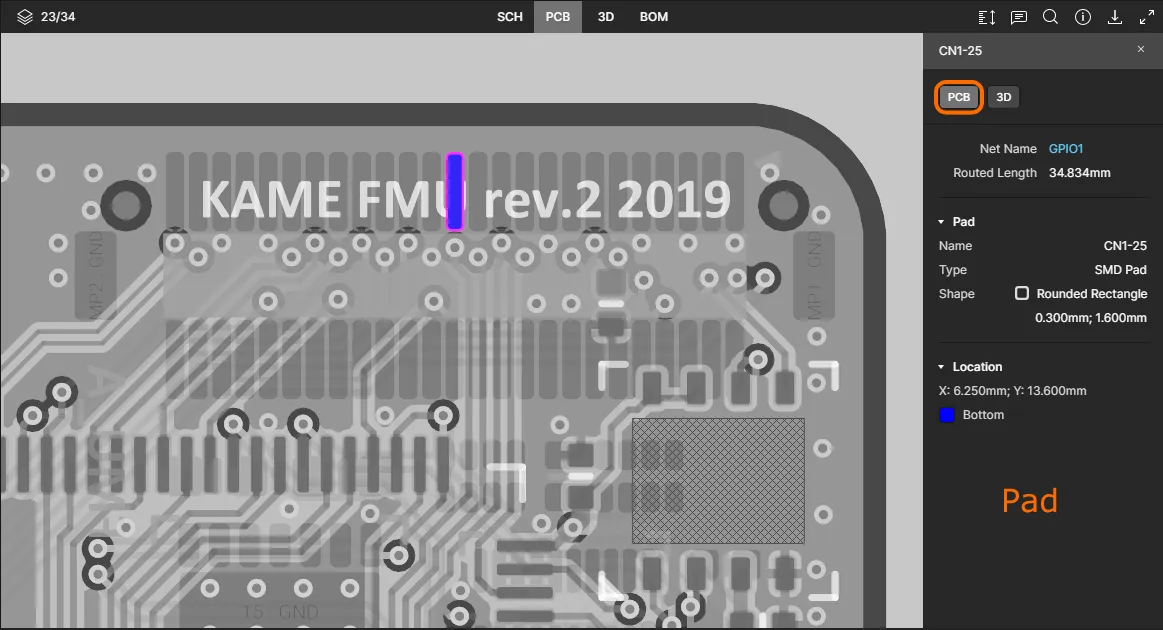

  • Cross-probing a Pad/Via/Track from the PCB Data View – 在 PCB data view 中的电路板上选择所需焊盘（pad）、过孔（via）或走线段（track segment），然后点击 按钮，将该焊盘/过孔/走线段交叉探测到 3D 数据视图中。该对象将在视图中被选中、尽可能居中并缩放显示，并应用遮罩，使只有所选对象保持完全可见。

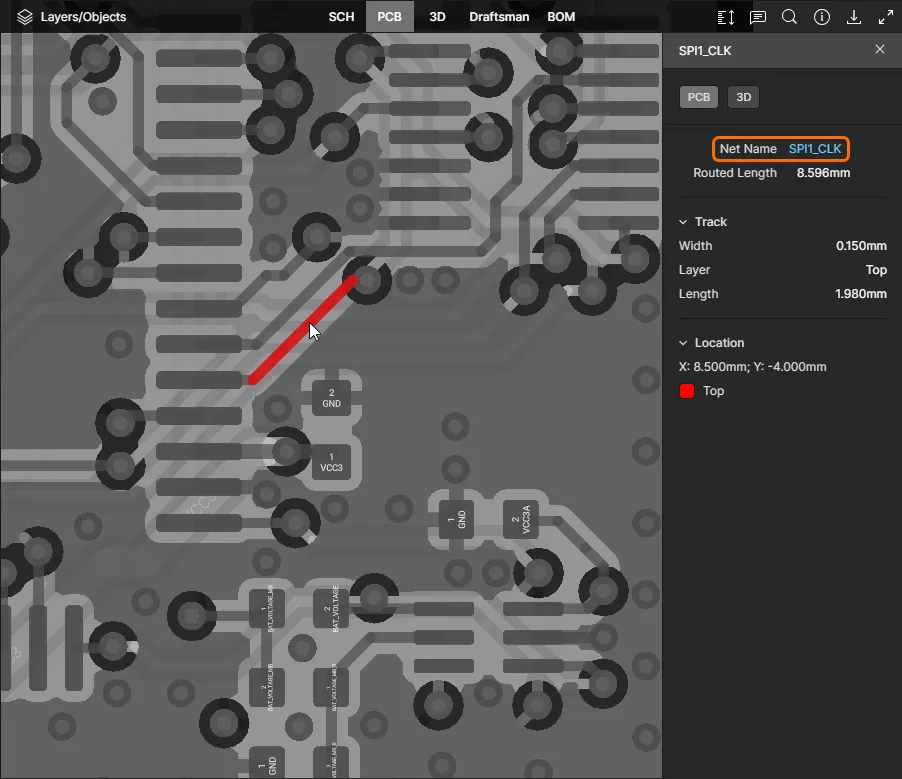

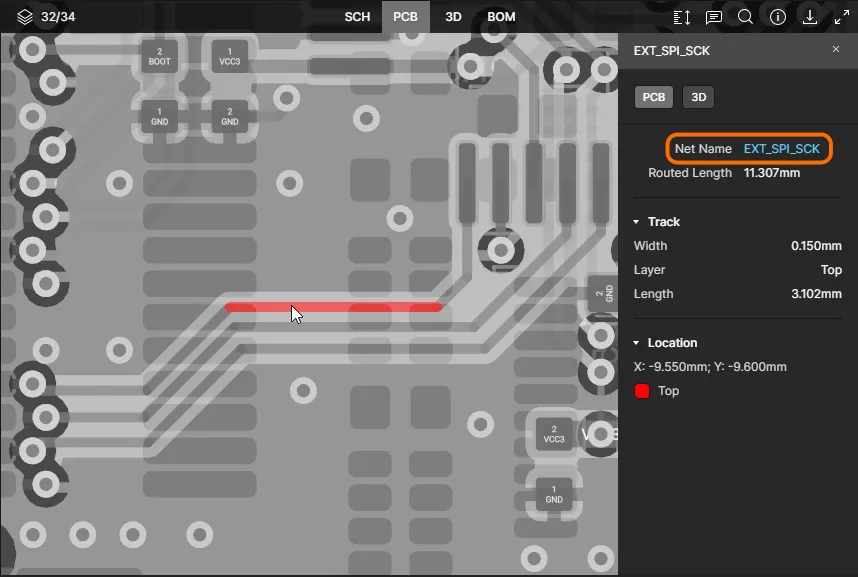

所选焊盘/过孔/走线对象对应的父网络（parent net）会在右侧面板中以 Net Name 链接形式提供。点击该链接可在 SCH、PCB 和 3D 视图中选中完整网络。
Javascript

搜索（Searching）

Web Viewer 界面集成了搜索功能，可快速便捷地在整个设计中定位元件和网络。可在 SCH、PCB 和 3D 数据视图中，通过点击视图右上角的 按钮来访问该搜索功能，这将打开 Search 面板。

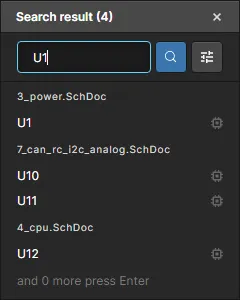

Web Viewer 界面的搜索面板。Web Viewer 界面的搜索面板。

要执行搜索，请开始输入搜索字符串。搜索不区分大小写。面板会在你输入时动态列出匹配结果。匹配结果数量会在面板顶部高亮显示。

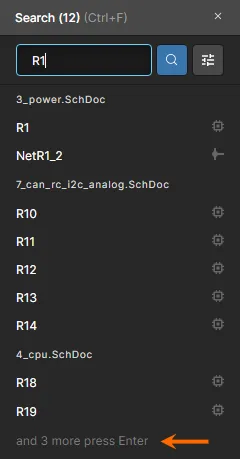

每次新打开 Search 面板时，初始搜索结果可能只包含完整结果的一个子集（如果结果过多）。这会通过列表底部的文本 and x more press Enter 来提示。要完全展开结果列表，可点击 按钮，或在搜索字段中按下 Enter。

从 SCH 数据视图发起的示例搜索。从 SCH 数据视图发起的示例搜索。

结果仅针对当前活动的数据视图。当活动数据视图为 SCH（如上）时，搜索范围覆盖所有源原理图文档。

点击 按钮可访问过滤选项，用于显示所有与搜索字符串匹配的元件和网络，或仅元件，或仅网络。

过滤控件。过滤控件。

最近五次搜索会列在面板的 Recent Search 区域中。只有当点击了某个搜索结果后，该搜索才会被记录到列表中。

当搜索结果列出后，点击某个条目即可在当前活动数据视图中导航到该实体——元件或网络。该元件/网络将在视图中被选中、尽可能居中并缩放显示，并应用遮罩，使只有所选元件/网络保持完全可见。

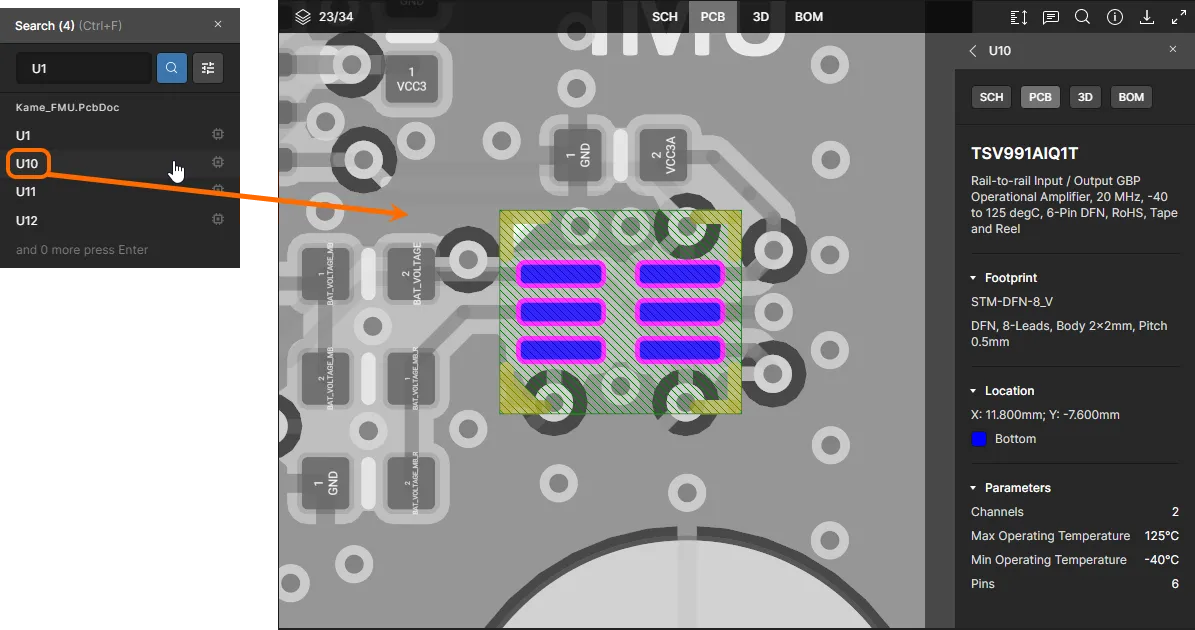

此处展示了在活动 PCB 数据视图中搜索元件的结果，以及在活动 SCH 数据视图中搜索网络的结果。此处展示了在活动 PCB 数据视图中搜索元件的结果，以及在活动 SCH 数据视图中搜索网络的结果。

当如上所示选中了被搜索到的元件/网络后，由于该元件/网络会在所有相关数据视图中被选中，因此交叉探测会自然可用。更多信息请回到 交叉探测（Cross-probing） 章节。

下载（Downloading）

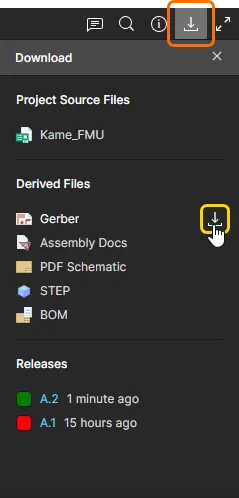

在查看设计项目源（Design Project Source）时，Web Viewer 支持通过 Download 面板下载数据；该面板可通过点击 控件（位于右上角控件组）打开。

支持下载包含 WIP 设计项目（基础设计）快照的 Zip 压缩包，同时也支持生成并下载以下派生输出；其设置会直接取自相应的 Output Job 文件（若存在）：

  • 包含 Gerber 和 NC Drill 文件的 Zip 压缩包（仅针对基础设计生成）。

    如果不存在 Output Job 文件，则仅针对已使用的层生成一组默认 Gerber（Gerber X2）（不包含机械层）。对于 NC Drill，则只会生成 *.txt 格式文件。
  • 完整 Draftsman 文档的 PDF（要求项目中存在 Draftsman 文档；仅针对基础设计生成——不针对变体），或仅装配图（Assembly drawings）的 PDF（针对当前活动变体生成）。
  • 原理图文档的 PDF（针对当前活动变体生成）。
  • 板级装配的 3D STEP 文件（*.step）（针对当前活动变体生成）。

  • CSV 格式的 BOM（针对当前活动变体生成）。

    生成 BOM 时，将采用任意 Output Job 文件中的设置，并且只生成 CSV 格式 BOM，因为该格式在大多数操作系统中无需考虑配置和模板即可支持。如果不存在 Output Job 文件，则 CSV 将使用如下默认字段：行号（如果有 BomDoc）、名称、描述、位号、数量、制造商和料号。
对于基于当前活动变体生成的输出（如上所示），请在左侧导航面板的 Design – Variants 区域中选择所需变体。

将鼠标悬停在面板中的某个条目上，并点击对应的 控件即可下载。若适用，会先生成数据，然后再下载。对于需要先生成的输出，你可以选择等待或关闭 Download pane——数据准备好后系统会向你发送邮件，你可通过邮件中的链接访问下载。

面板的 Releases 区域仅在查看 Design Project Source（而非 Shared Live Design）时显示。项目中已生成的所有发布包（release packages）都会列出——点击某个条目会在单独的浏览器标签页中打开以供检查。

下载将保存到你的 Web 浏览器默认下载文件夹中。

评论（Comments）

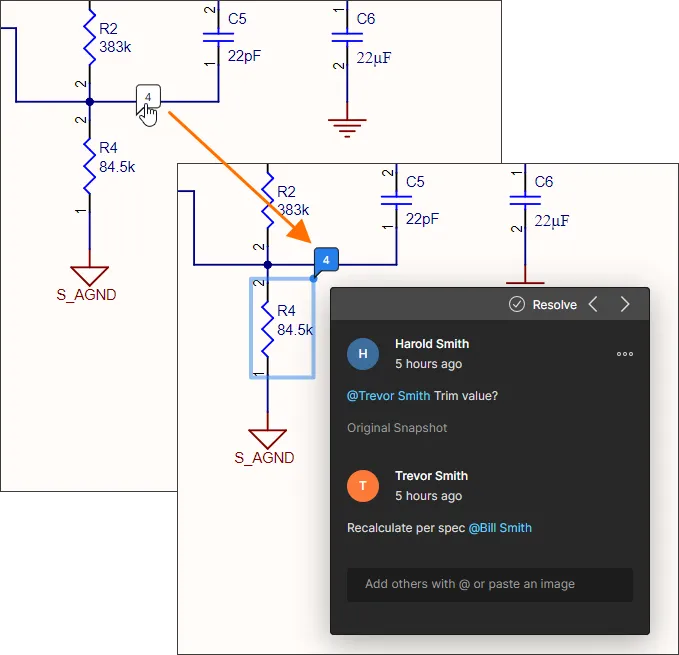

该 Web Viewer 界面支持对你的设计文档进行评论。评论是用户添加的备注，会被分配到受支持数据视图中的某个特定点、对象或区域（视情况而定），并且其他用户可以对其进行回复。评论在不改变共享数据本身的情况下促进用户之间的协作，因为评论由 Workspace 独立于该数据进行存储。评论可在主查看区域内通过上下文评论窗口直接发布、回复和管理。评论也会显示在 Comments and Tasks 窗格中，该窗格位于右侧，更偏向于提供概览/导航工具，而不是操作界面。

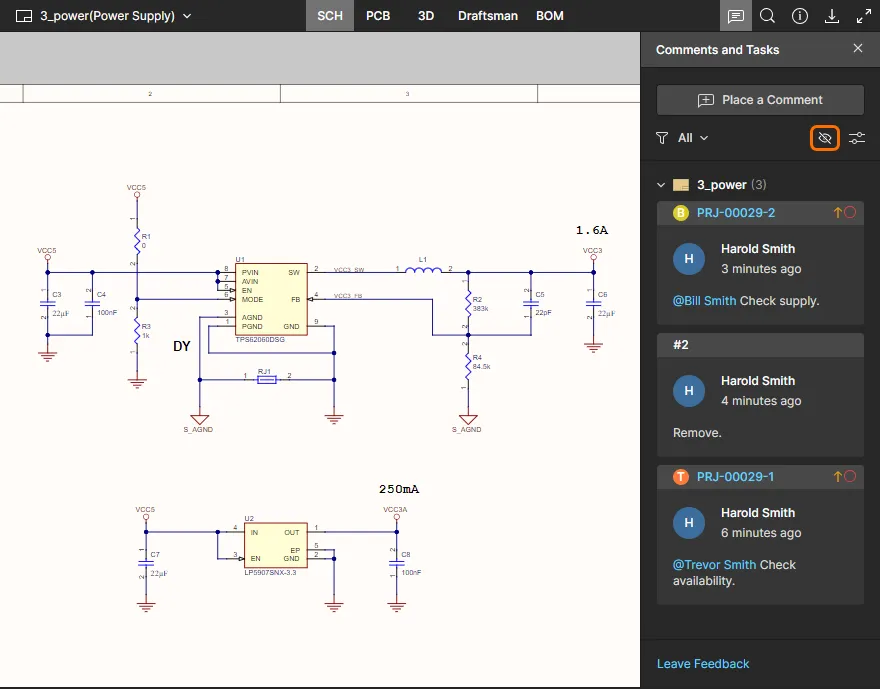

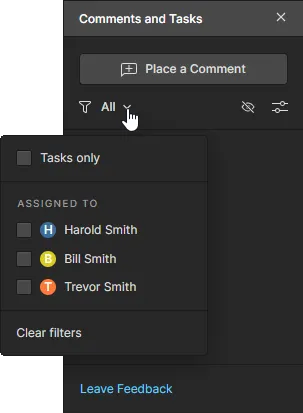

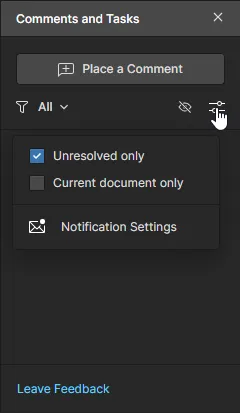

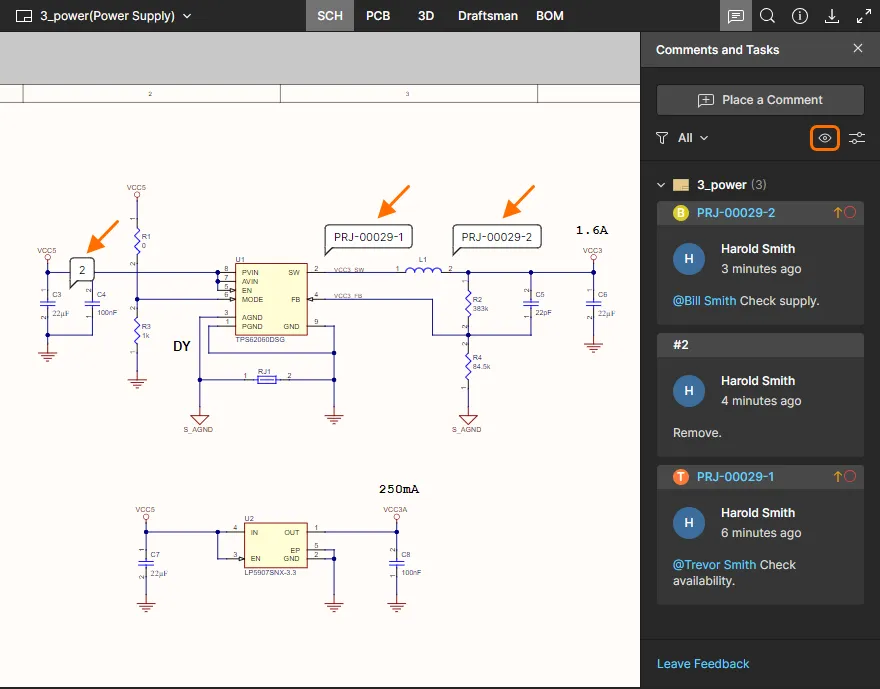

使用 控件来切换 Comments and Tasks 窗格的显示/隐藏。

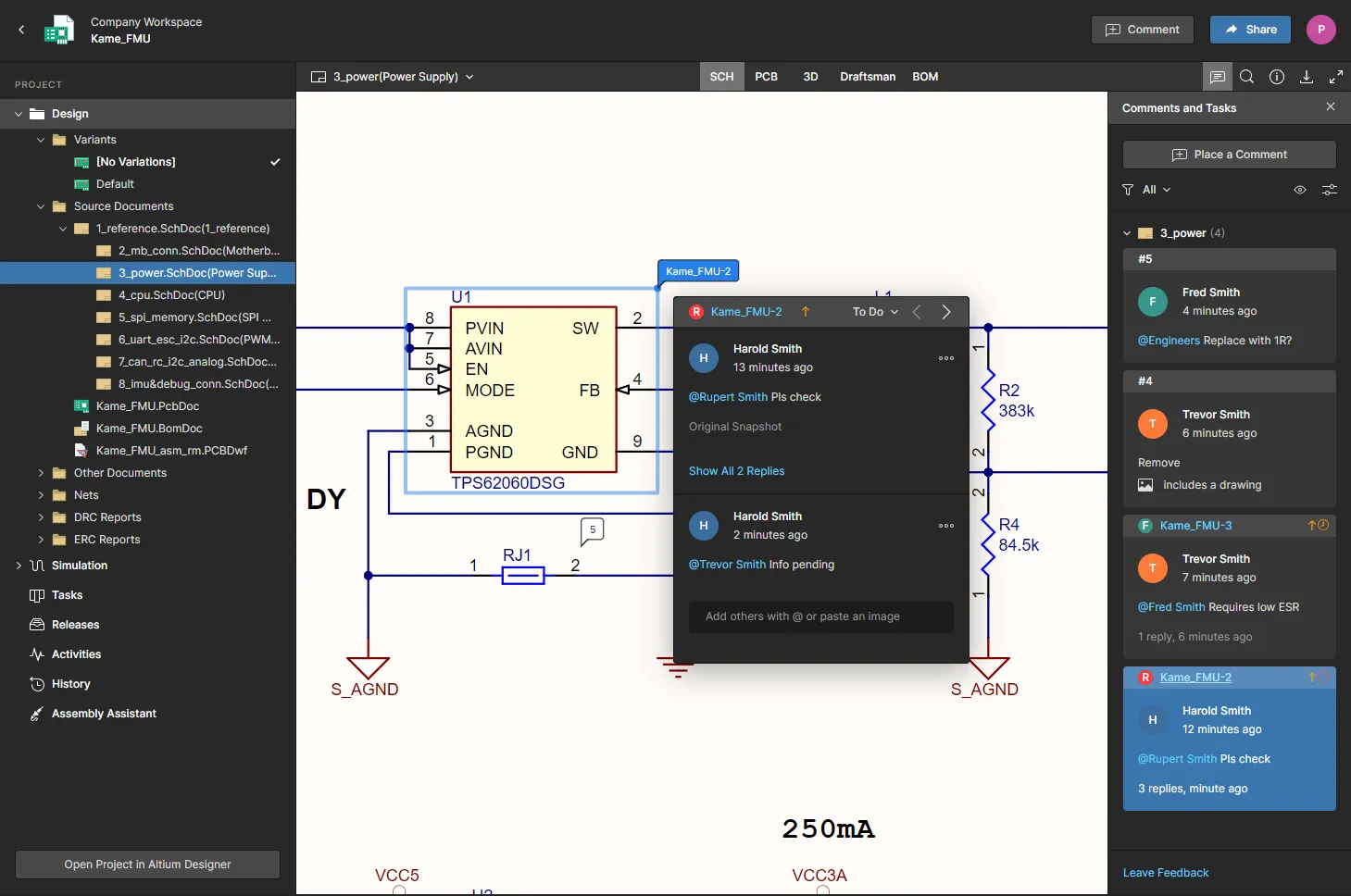

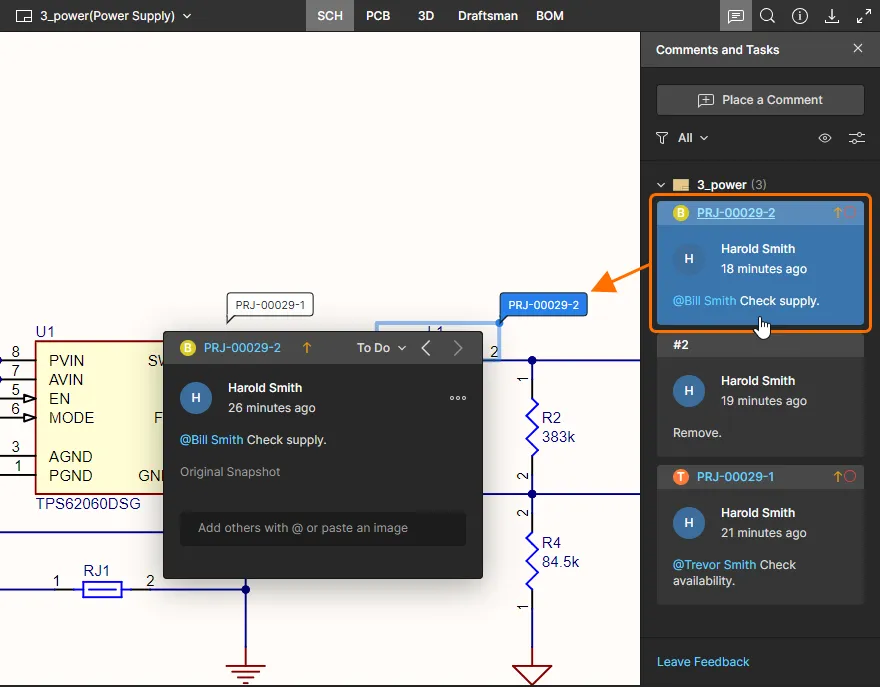

在 Workspace 项目的子原理图页上叠加显示的示例评论。Comments and Tasks 窗格反映所有评论，而主查看区域中可访问的窗口则在你需要的位置提供上下文评论功能。
在 Workspace 项目的子原理图页上叠加显示的示例评论。Comments and Tasks 窗格反映所有评论，而主查看区域中可访问的窗口则在你需要的位置提供上下文评论功能。

评论功能用于以下位置：

  • 在详细管理页面的 Design 视图中，当 访问特定项目 时。可在 SCH、PCB/3D、Draftsman 和 BOM 数据视图中添加评论。在此处创建的评论会自动出现在 Altium Designer 中，反之亦然。
  • 在 Manufacturing Portal 的 Design Snapshot 视图中，用于当前正在检查的 Workspace 项目所选发布包。可在 SCH、 PCB/3D、 Draftsman 和 BOM 数据视图中添加评论。在此处创建的评论会自动出现在项目详细管理页面的 Design 视图以及 Altium Designer 中。

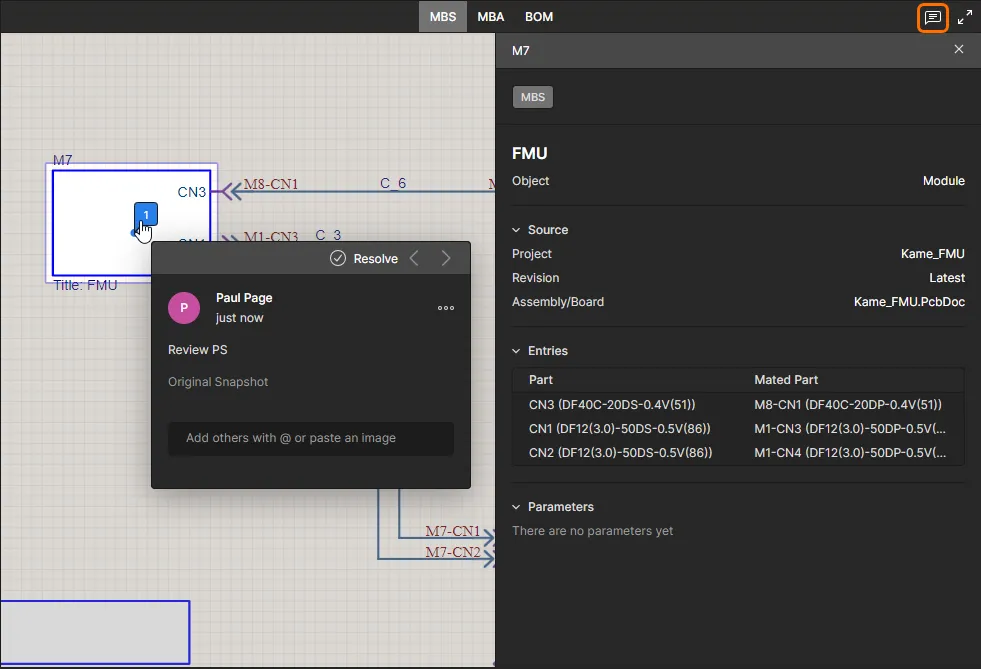

  • 在打开的 Multi-board project 的 Design 视图中，当查看顶层 Schematic (MBS) document 时。此处创建的评论会自动出现在 Altium Designer 中，反之亦然。
  • 在 Gerber 或 ODB++ Viewer 中查看 已上传的 Gerber/ODB++ 文件集 时。
  • 在 Layer Stackup view 中，该视图可从详细管理页面的 Design 视图（当 访问特定项目 时）以及 Design Snapshot 视图中的 project Release 进入。在 Web Viewer 中创建的评论，制造包已共享给的相关方以及使用 Viewer 检查该包的人员都能看到。这些评论不会与 Altium Designer 中的 Layer Stack Manager 共享。

放置评论

可通过以下三种方式之一进入评论放置模式：

  • 点击浏览器标签页顶部横幅区域中的  按钮。

  • 使用 Alt+C 键盘快捷键。
  • 点击 Comments and Tasks 窗格顶部的  按钮。

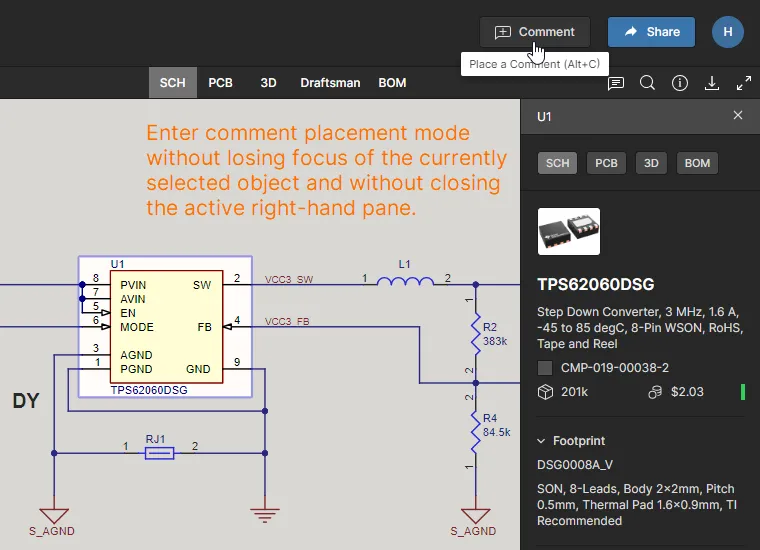

前两种方法允许你在不丢失当前活动数据视图中的选择、且不关闭任何已打开的右侧窗格的情况下添加评论（例如：显示当前所选对象属性的 Information 窗格、显示已进行测量的 Measurements 窗格、Download 窗格、Board Info 等）。

在每种情况下，光标都会变为十字准星，你将进入评论放置模式。按如下步骤操作：

  1. 根据需要放置以下三种受支持的评论类型之一：
    1. Comment on a point – 在任意点单击，将评论附着（或“钉住”）到该点。 在 对 BOM 文档进行评论 时，会选中一条行条目。
    2. Comment on object – 当你在视图中移动光标时，可附加评论的受支持对象会被高亮显示。对于 SCH 数据视图，受支持对象包括元件、引脚、导线、总线和端口。对于 PCB 数据视图，受支持对象包括元件、焊盘、过孔和走线段。对于 3D 数据视图，受支持对象包括元件、焊盘和过孔。对于 SCH 和 PCB 数据视图，当你在视图中移动光标时，可附加评论的受支持对象会被高亮显示。此类评论在 Draftsman 视图中不受支持，或在 Gerber 视图中查看 Gerber 数据时不受支持。
    3. Comment on area – 单击并拖拽以定义一个区域，将评论附着（或“钉住”）到该区域。 此类评论在 3D 数据视图中不受支持。

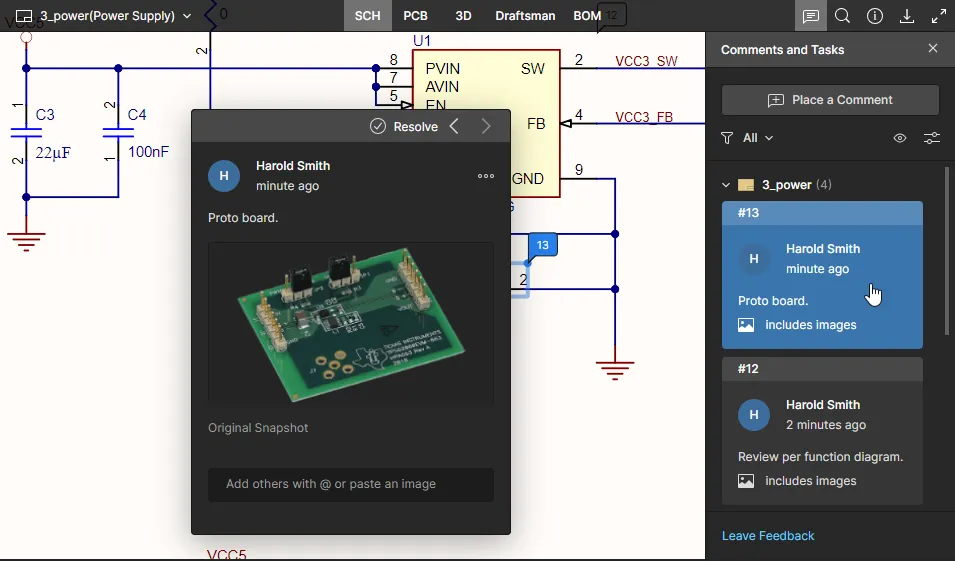

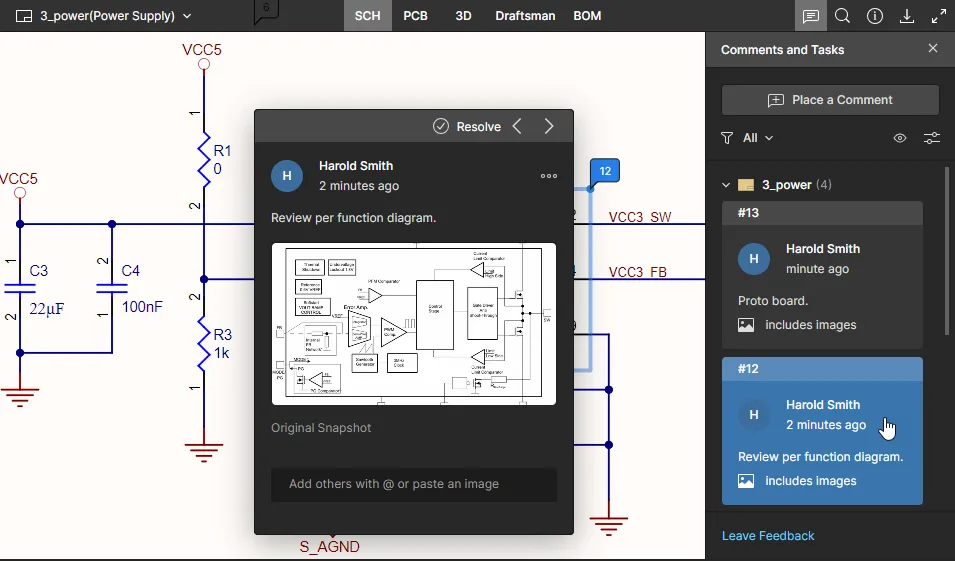

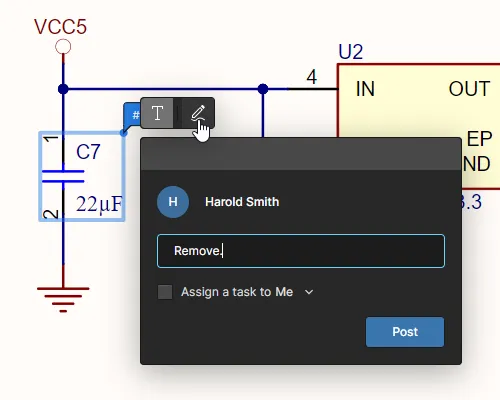

  2. 在每种情况下都会显示一个评论窗口，用于结合所选点、对象或区域（视情况而定）在上下文中定义评论。在提供的字段中输入你的评论。你可以在评论中提及一个或多个用户或组。在评论字段中输入 @ 字符，可快速访问 Workspace 用户列表。评论也可以 assigned 给某个用户。有关这些附加功能的更多信息，请参阅 使用上下文评论窗口 章节。

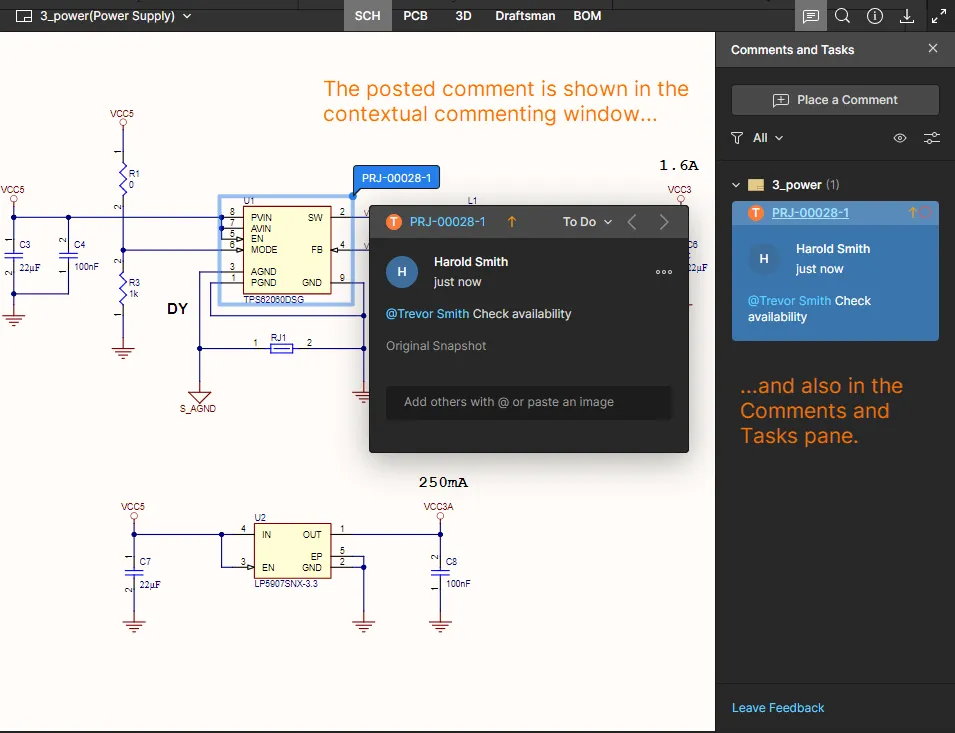

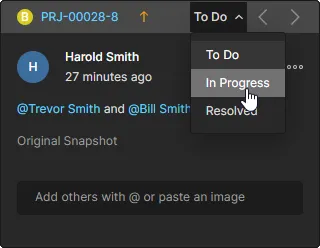

  3. 输入评论、添加提及并在需要时完成指派后，点击下方的 按钮。评论将被提交，并同时显示在上下文评论窗口和 Comments and Tasks 窗格中。在主设计查看区域会显示该评论的唯一编号标记。
评论标记在项目内是唯一的，并会在该项目范围内按放置顺序依次编号。放置在 PCB 数据视图上的评论会反映到 3D 数据视图上，反之亦然（仅适用于点评论和对象评论类型）。因此，这两个视图之间会使用相同的评论标记编号。
在发布之前的任何时候，你都可以按 Esc 退出评论放置模式。

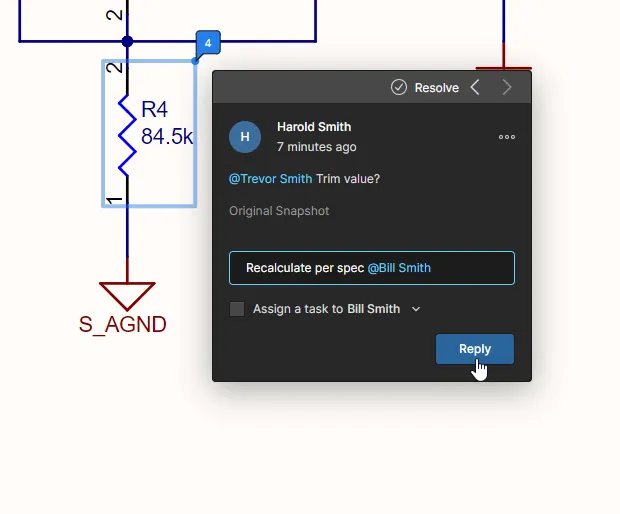

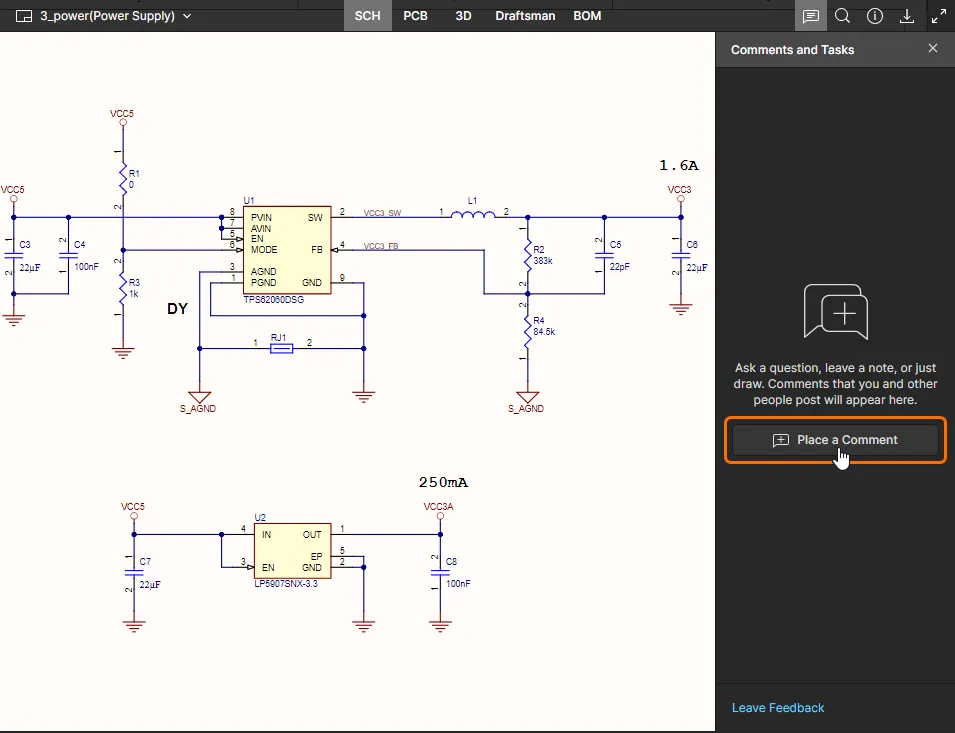

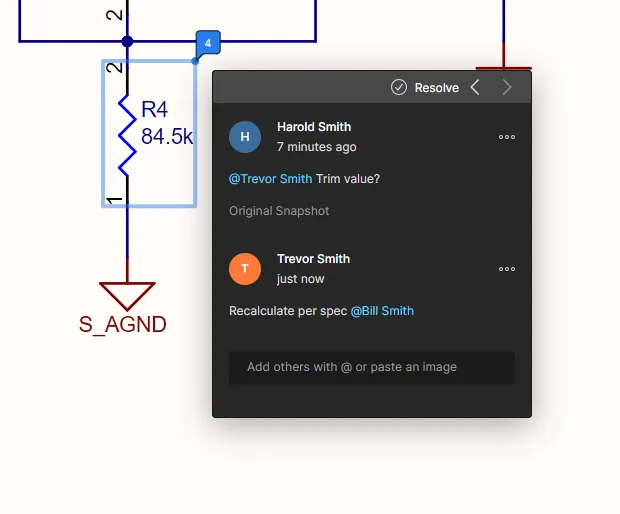

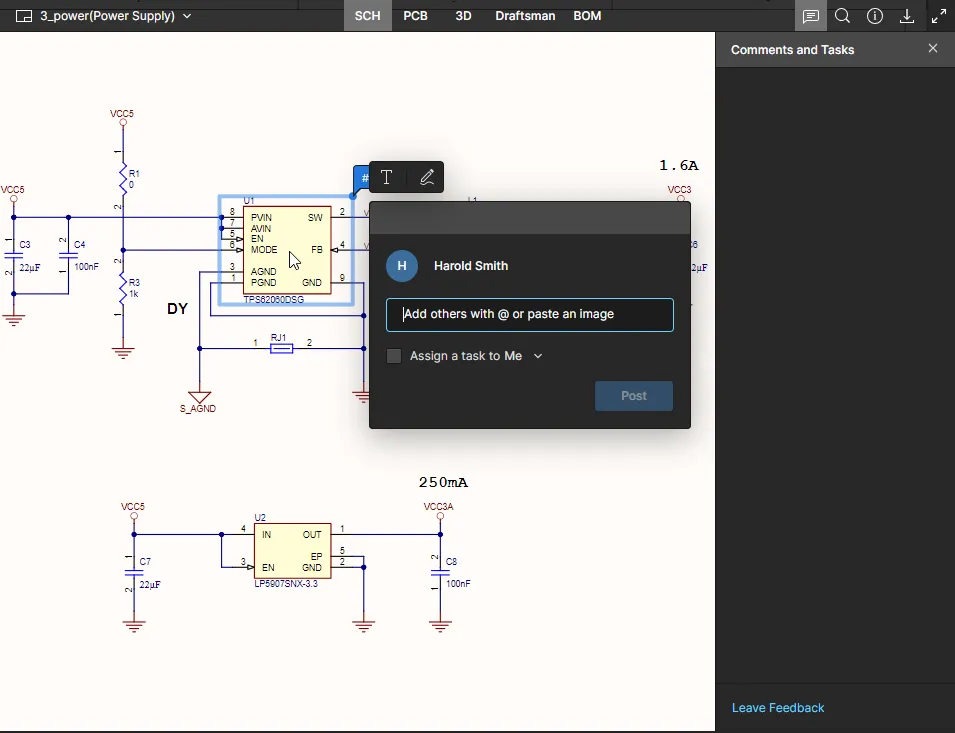

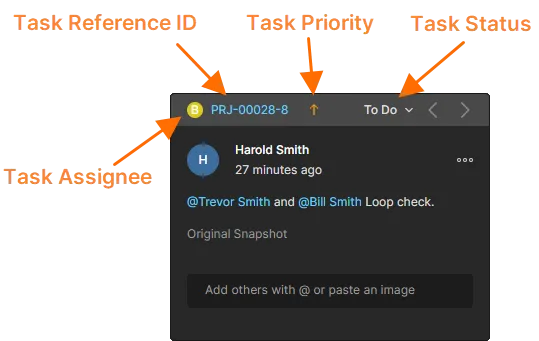

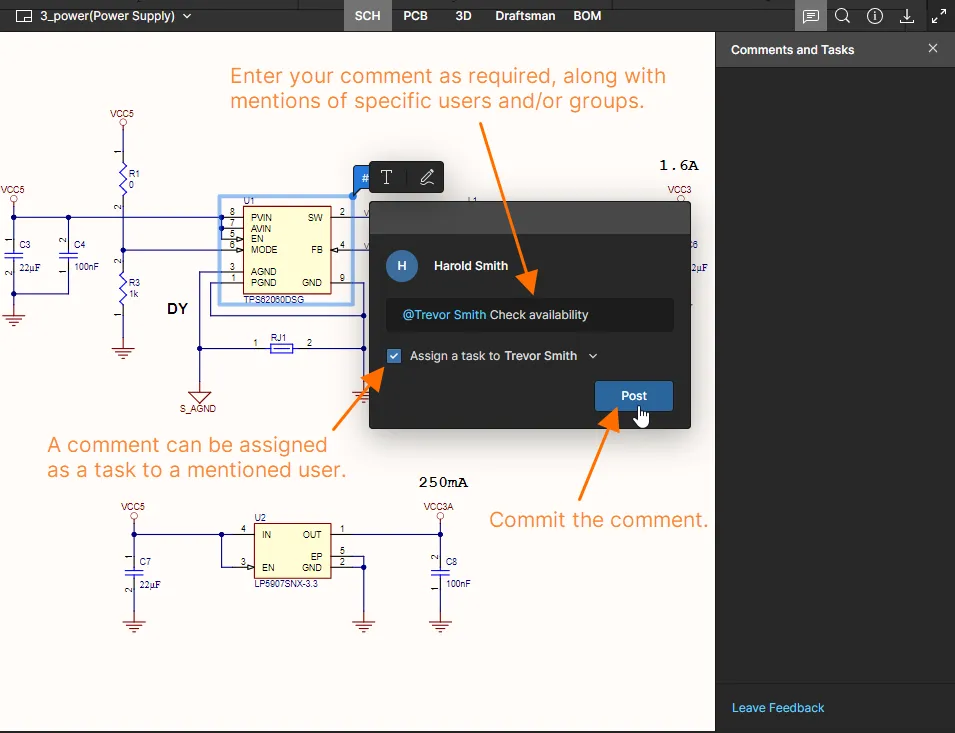

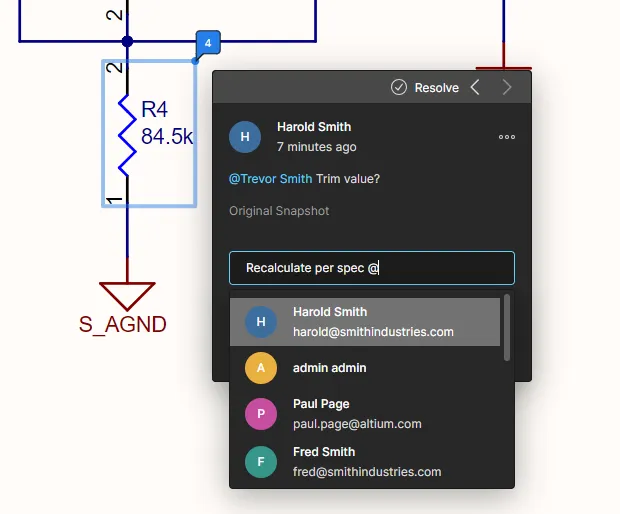

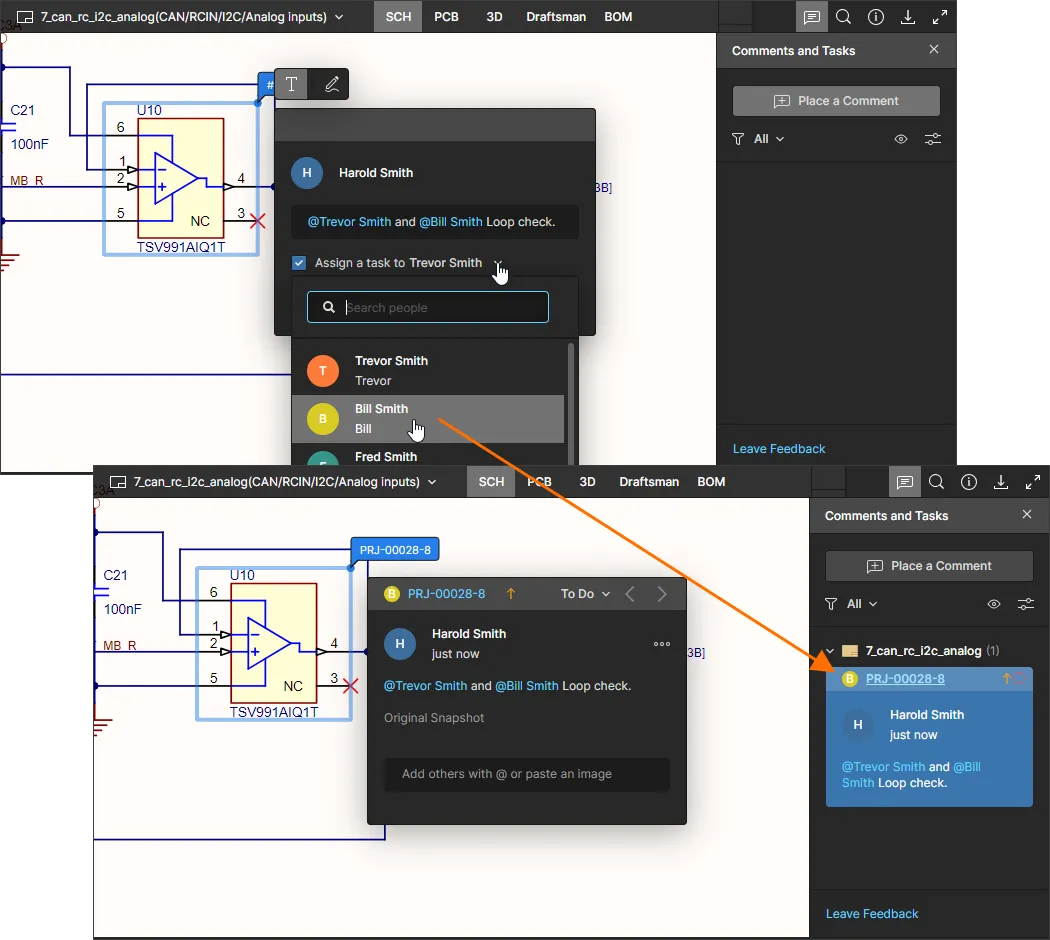

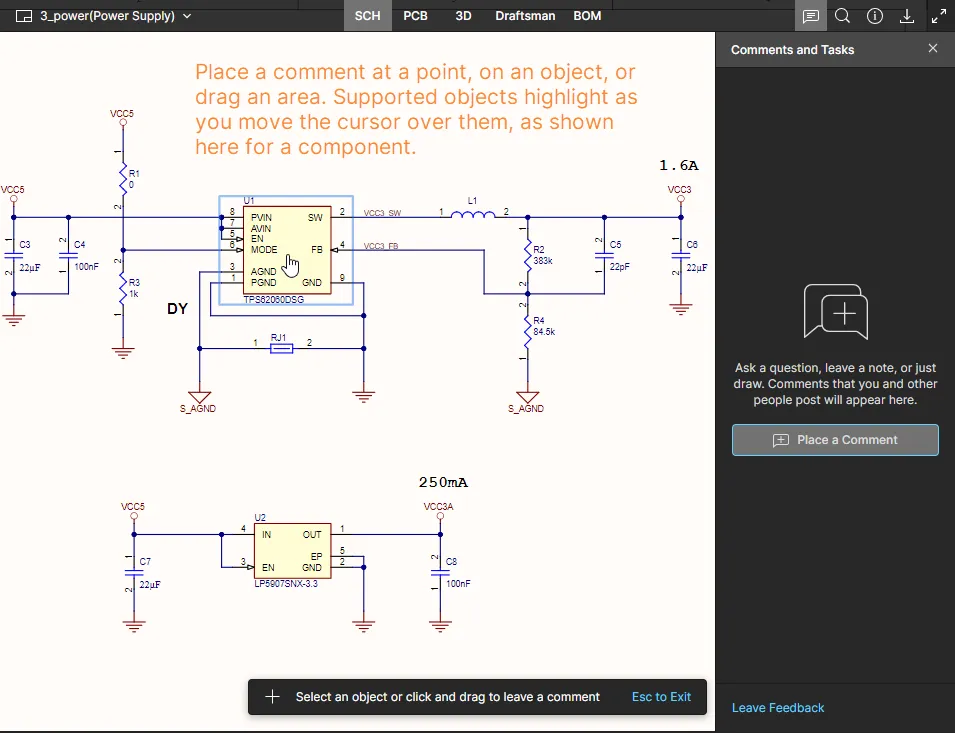

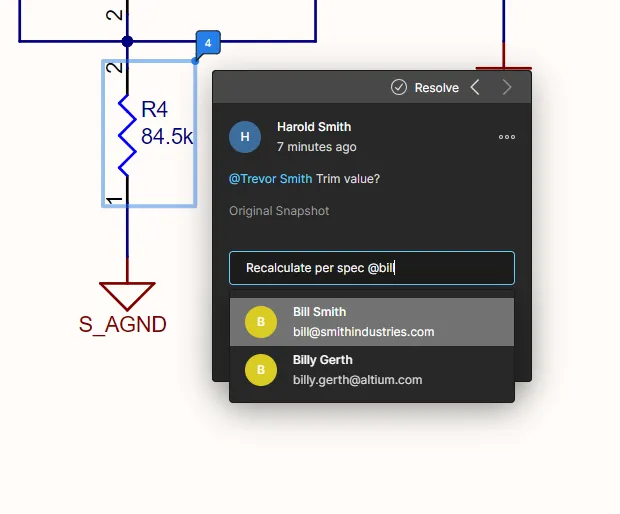

下面的序列图展示了在原理图文档（位于 SCH 数据视图中）对某个元件添加示例评论的过程，同时还包含提及某个用户并向其指派一个 Task （详情见 下文 ）。

Javascript ID: AES_Comments_PlaceCommentSeq_7_0

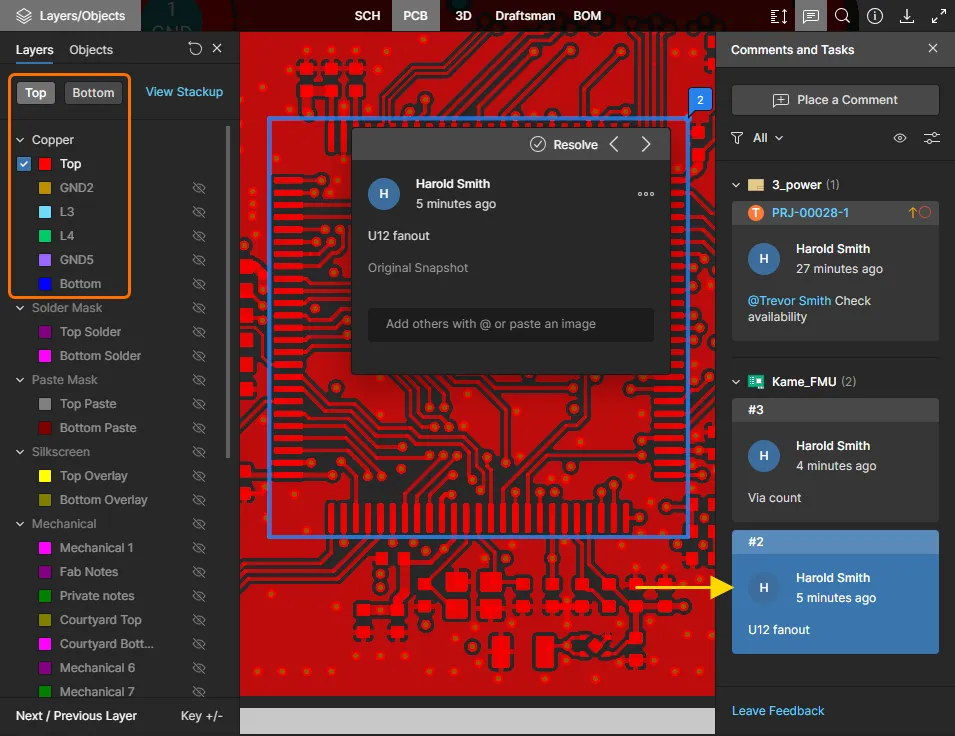

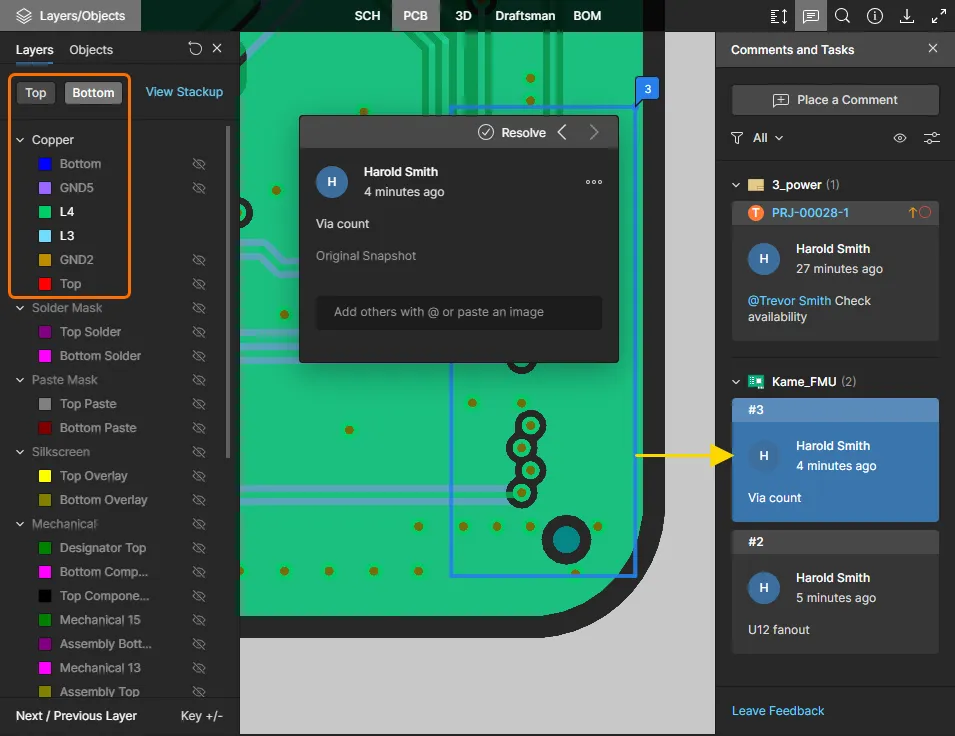

在 2D 模式 下查看 PCB 时放置的评论，会与当前 Layer 视图相关联——即放置评论时可见且处于活动状态的层设置。当随后在 Comments and Tasks 窗格中或从 PCB 视图中的标记选择该评论时，会恢复该评论的 Layer 视图设置。

Javascript ID: AES_Comments_LayerSpecific_7_0

PCB 评论是与层相关的，当选择该评论时，会回忆该评论的层视图设置——包括 Top/Bottom 视图选择。

PCB 评论是与层相关的，当选择该评论时，会回忆该评论的层视图设置——包括 Top/Bottom 视图选择。

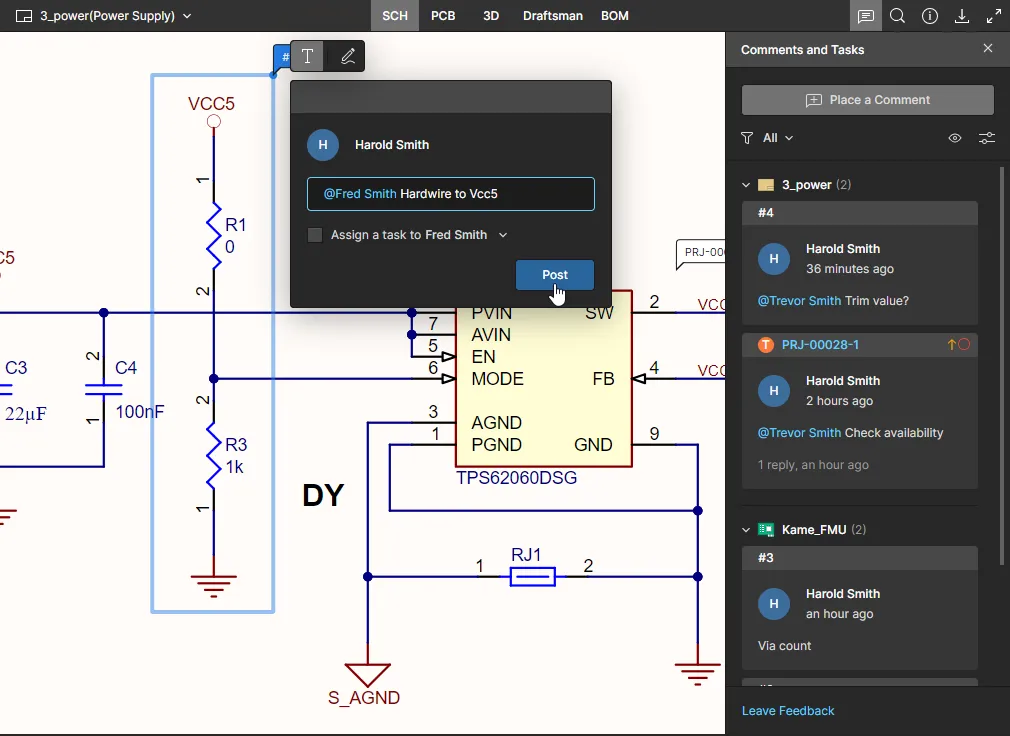

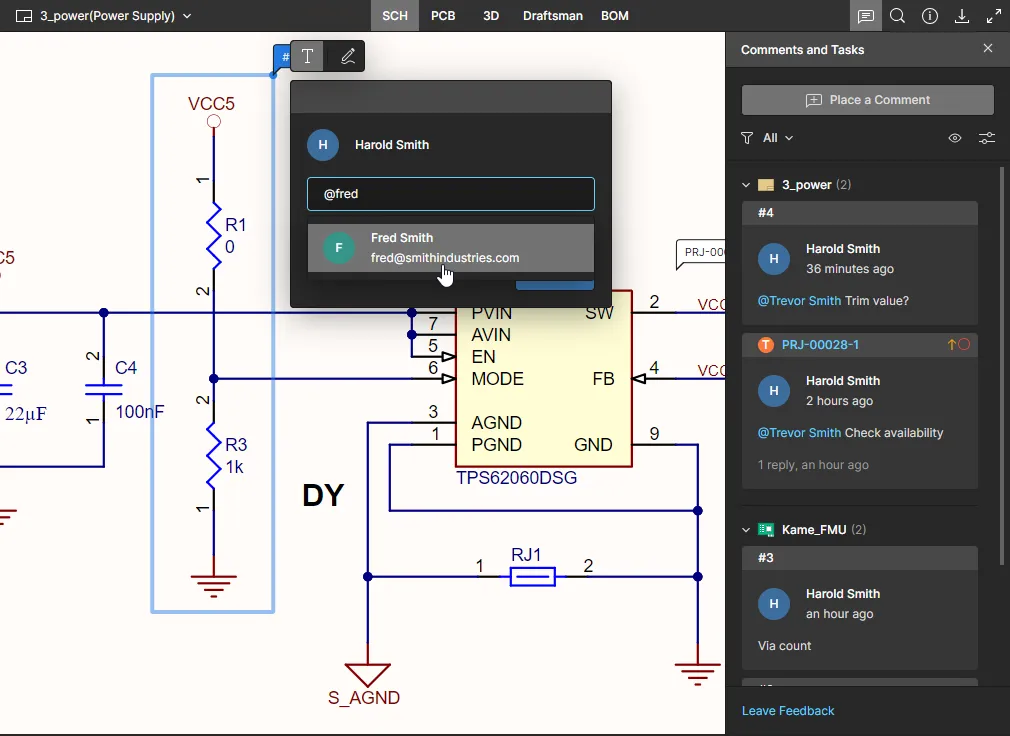

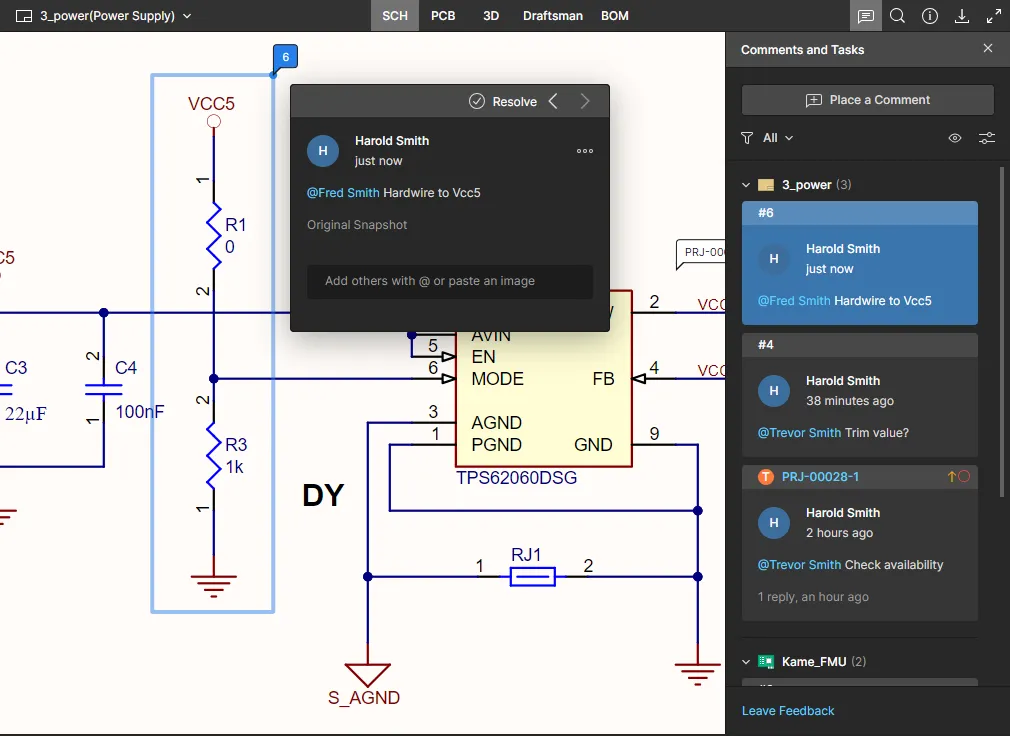

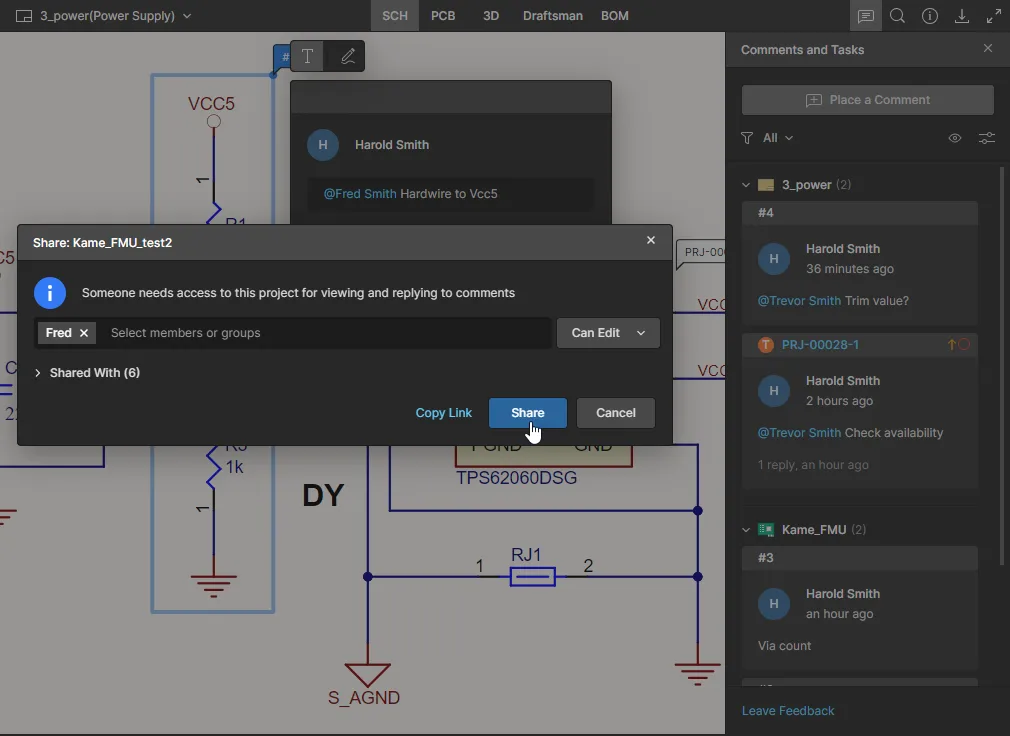

评论系统会自动检测你在评论中提及的某位 Workspace 成员是否没有当前设计项目的访问权限，然后会提示你将项目 共享项目 给对方——如下方图片序列所示。在这种情况下会出现一个 Share 窗口，你可以指定该项目是仅共享查看权限还是完整编辑权限（View/Edit）。点击 按钮确认共享当前项目。注意，你可以使用 Copy Link 选项获取当前项目评论的 URL 链接。

Javascript ID: AES_CommentsMentionShare_7_0

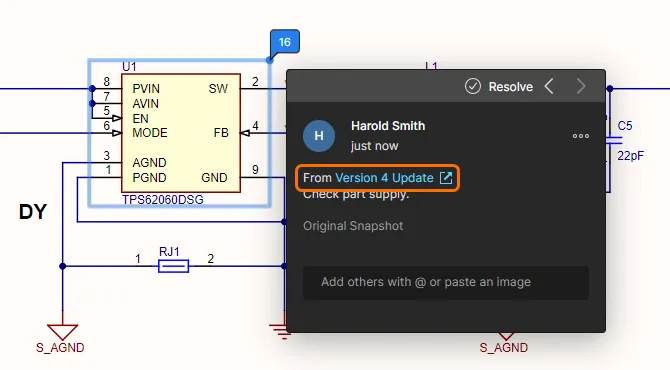

  • 在详细管理页面的 Design 视图中（管理特定项目时）通过 Web Viewer 界面添加的评论，会在 Altium Designer 中可用，反之亦然，并且对评论的所有更改都会在两处同步反映。

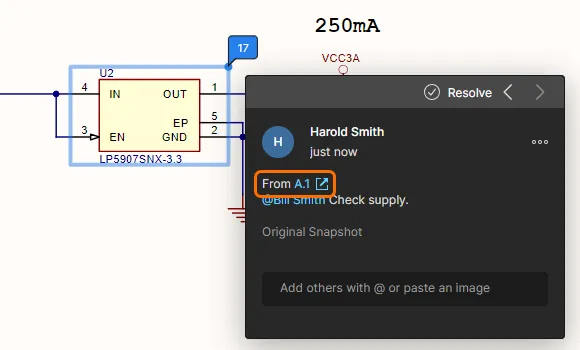

  • 在 Design Snapshot 视图中（通过 Manufacturing Portal 查看项目的某个特定发布版本时）创建的评论，也会在项目详细管理页面的 Design 视图以及 Altium Designer 中可用，但反向不同步。
  • 在 Altium Designer 中，Comments and Tasks 面板是评论的指挥中心。若要快速了解在 Altium Designer 中围绕 Workspace 项目使用评论的概览，请参阅 Document Commenting。

使用上下文评论窗口

以下要点与评论及该界面的上下文评论窗口的使用相关：

  • 评论窗口可独立于 Comments and Tasks 窗格访问——点击评论标记即可打开。

如果评论标记被移动，评论窗口也会随之移动。该窗口本身也可以自由拖动。

  • 使用评论窗口右上角的 按钮，分别按顺序切换到上一条和下一条评论。切换基于评论标记的编号，只会缩放并居中显示上一条/下一条评论所关联的设计点、对象或区域（视情况而定），并在评论窗口中呈现该评论。

    你也可以使用 Shift+Left Arrow 和 Shift+Right Arrow 分别切换到上一条和下一条评论。
  • 一旦在评论窗口中发表了初始评论，当再次访问该窗口时，将会直接进入可输入回复的状态。在提供的字段中输入文本，然后单击 按钮提交。若要不回复直接退出，请单击 按钮。

  • 你可以在评论中提及某个用户或用户组。输入 @ 字符即可打开弹出列表，列出所有 Workspace 用户和组。或者，也可以搜索角色或用户（用户可通过姓名或邮箱搜索）。在 @ 字符后继续输入一个或多个字符，可打开经过筛选的匹配用户与组列表以供选择。

    Javascript ID: AES_Comments_MentionSeq_7_0

    你可以在评论中提及任何用户或组。输入 @ 字符即可访问包含所有 Workspace 用户和组的列表。

    或者，输入 @ 并开始键入，以搜索用户或组。

    在回复评论时，你也可以将任务分配给新提及的用户。

    所需的用户或组会以“被提及”的形式出现在评论文本中（尽可能显示其姓名）。

    被提及的用户，或被提及组中的成员，将会收到该评论的通知邮件，前提是已启用 Comment Notifications，并且 Workspace 的 Email Notifications feature 已完成设置。

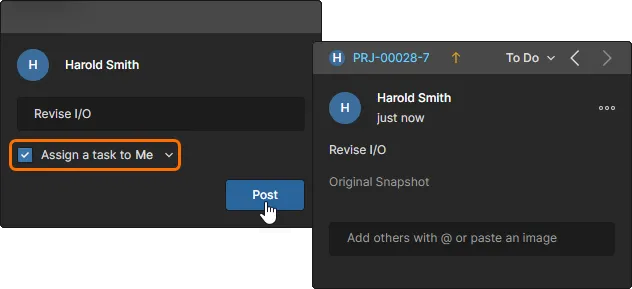

  • 你可以将任务分配给已被提及的用户。根据需要启用 Assign a task to 选项——默认会选择第一个被提及的人；如果评论中未包含提及，则默认为 to yourself（Me）。或者，使用下拉菜单选择其他 Workspace 用户来分配任务。被分配的用户会在 Comments and Tasks 面板条目中以其用户头像/字母显示，并带有关联的任务引用。编辑评论时可以更改或移除任务分配。

    当评论关联了任务时，其窗口上边框会包含：

    • 一个图标（头像/字母），用于指示被分配到该评论任务的成员。选择该图标可从下拉列表中将任务重新分配给其他 Workspace 用户。
    • 任务的字母数字引用，由项目 ID/名称加任务编号后缀组成。单击该引用可交叉定位到该项目在 Workspace Tasks page 中对应的任务条目。
    • 任务优先级图标（箭头/火焰），默认是 Medium，并可在 Workspace Tasks page 的任务条目中进行更改。
    • 任务当前的活动状态（To Do、In Progress、Resolved），可通过 associated drop-down menu 进行更改。

    除了适用于特定项目的 Tasks page 之外，Workspace 还提供全局的 Tasks page 视图，其中汇总了当前在 Workspace 中处于活动状态的所有任务。前者（当你选择任务引用 ID 时会交叉定位到该页面）按项目文档组织任务；后者按 Workspace 项目组织任务。

    请参阅关于特定项目的 Tasks page for a specific project 的信息。

    请参阅关于所有 Workspace 项目的 Tasks page for all Workspace projects 的信息。

    请参阅 Altium Designer's Comments and Tasks panel 中关于评论任务分配的信息。

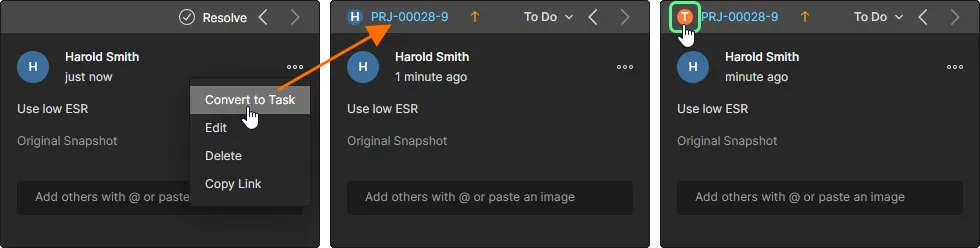

  • 可使用窗口  菜单中的 Convert to Task  选项，为现有评论添加任务。新任务初始会分配给你；可通过选择受理人头像（左上角）打开的下拉列表，将其更改为其他 Workspace 成员。请注意，文档视图中的标记将从简单的评论引用编号变为任务 ID。

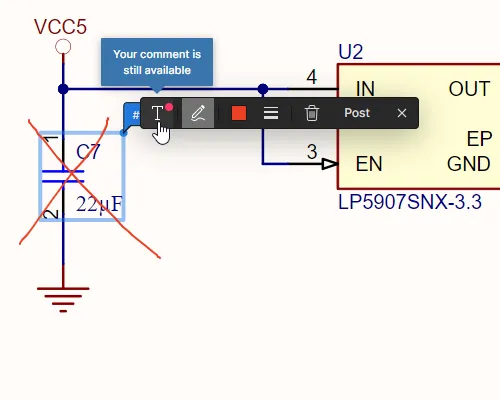

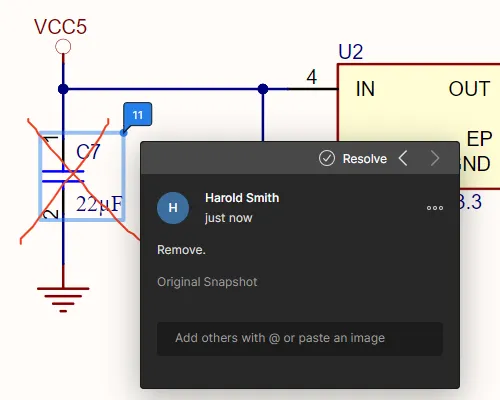

  • 在添加新评论或编辑现有评论时，你可以在设计视图中添加徒手绘图，并将其与该评论关联/附加。操作方法：单击评论窗口上方的 按钮。你将进入徒手绘图模式，评论窗口会暂时被一个浮动控制栏替代。注意，你可以随时单击 按钮切回“评论”模式。在徒手绘图模式下，放置光标，然后单击并拖动以绘制所需图形。控制栏上的按钮可用于更改绘图线条的颜色和宽度（对 PCB 的 2D 视图非常有用）；如果画错了，只需单击 删除绘图并重新开始。也可以使用控制栏最右侧的按钮发布评论（）或取消（）。

    Javascript ID: AES_Comments_FreehandDrawingSeq_7_0

  • 评论窗口也支持从 Windows 剪贴板粘贴图像文件或截屏。你可以在任何文本备注与用户提及之前或之后，将截屏（或已复制的图像文件）粘贴到评论字段中。图像会显示在评论窗口正文中——单击图像可全尺寸查看。已发布评论在 Comment and Tasks 面板中的条目会包含相关的 Includes Images  说明。

    Javascript ID: AES_Comments_PasteImage_7_0

  • 发布新评论时，会对原始视图进行截屏并附加到该评论。在评论窗口中，可单击 Original Snapshot 控件访问该快照。该快照会精确呈现创建评论时视图中所见内容——包括相同的缩放级别、活动图层（PCB），并且如果在发布评论前创建了徒手绘图，也会包含在内。

    单击截屏右上角的 控件可查看全尺寸视图。单击视图外区域可返回评论窗口。

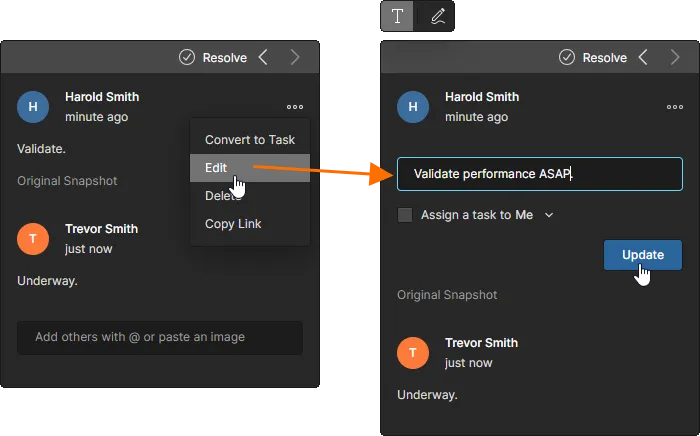

  • 只能通过评论窗口，使用  菜单中的 Edit 和 Delete 命令来编辑或删除评论。注意：这些命令仅对你自己发表的评论可用——你无法编辑或移除其他用户的评论。若编辑现有评论，完成修改后单击 按钮提交。若要不应用更改直接退出，请单击 按钮。
如果你删除一条评论，请注意所有关联的回复也会一并删除。

编辑你发表的评论时，你可以更改评论内容、提及对象、任务分配，或添加徒手绘图（在支持的情况下）。
编辑你发表的评论时，你可以更改评论内容、提及对象、任务分配，或添加徒手绘图（在支持的情况下）。

  • 与 the  menu 相关的菜单中还包含一个 Copy Link 命令。该命令允许评论线程的原始创建者获取并分享一个用于查看该实体的链接。

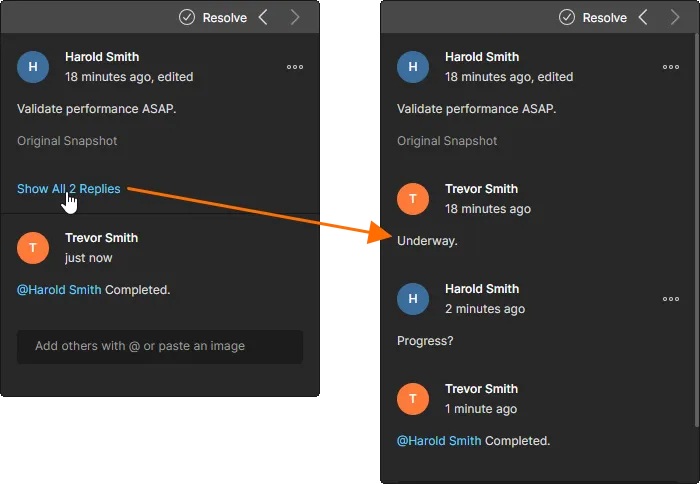

  • 当访问评论窗口时（通过单击其关联标记，或在 Comments and Tasks pane 中选择），只会显示该线程中的初始评论与最新评论。要查看线程中的所有评论，请单击这两条之间提供的控件。使用滚动条浏览全部评论。

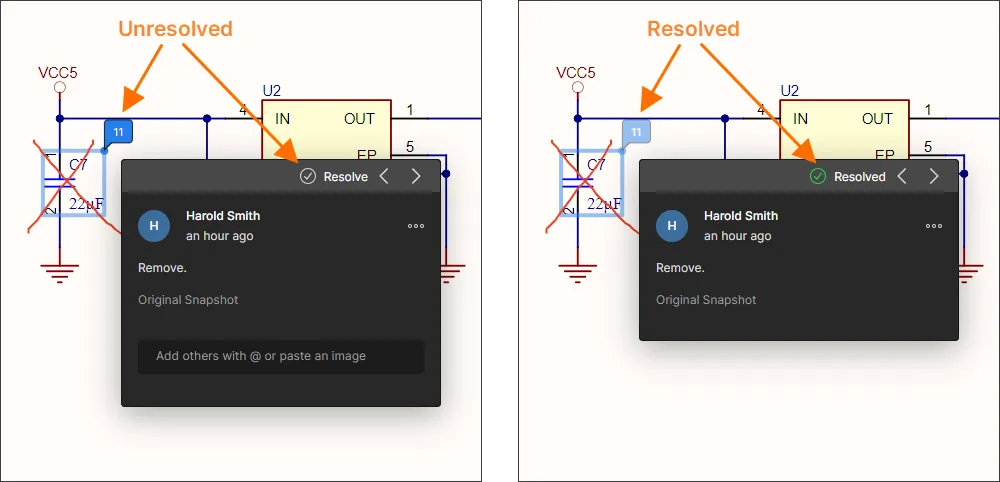

  • 任何查看共享设计项目的人，都可以通过切换评论窗口顶部的  控件来解决（Resolve）评论（或将其重新设为活动）。如果该评论有 assigned Task，则可通过状态下拉菜单将其当前状态更改为 Resolved（或其他级别）。默认情况下，已解决的评论不会显示在 Comments and Tasks 面板中，但可通过其显示/隐藏图钉的选项将其显示出来——更多信息请参阅下一节。

  • 如果先前已提交的项目（在 History 视图中显示为 Commit event）附加了 VCS Tag，则其评论会显示并包含该标签名称——该名称同时作为指向该特定提交快照的链接。

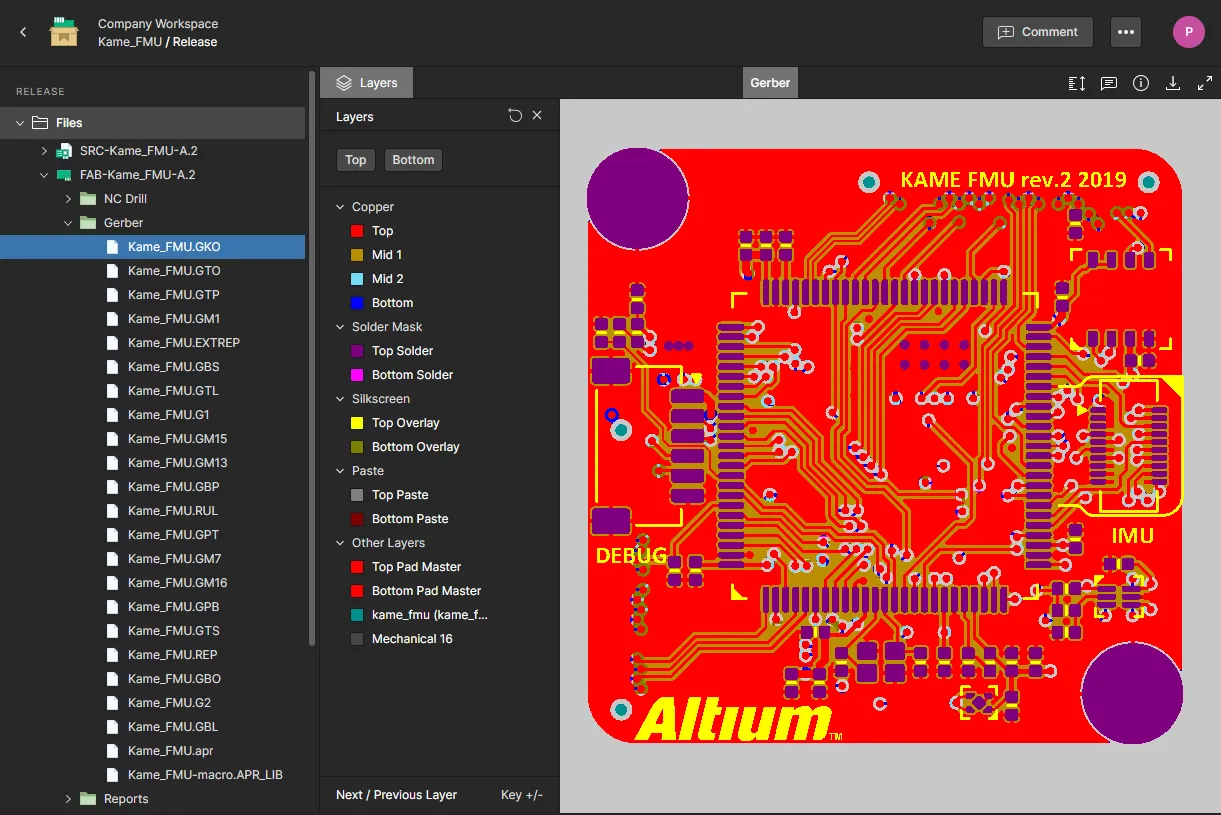

  • 如果有人在审阅设计项目的某个特定发布版本时（在 Manufacturing Portal 的 Design Snapshot view 中）发表了评论，则该评论会包含发布信息，并作为指向该发布版本的链接。

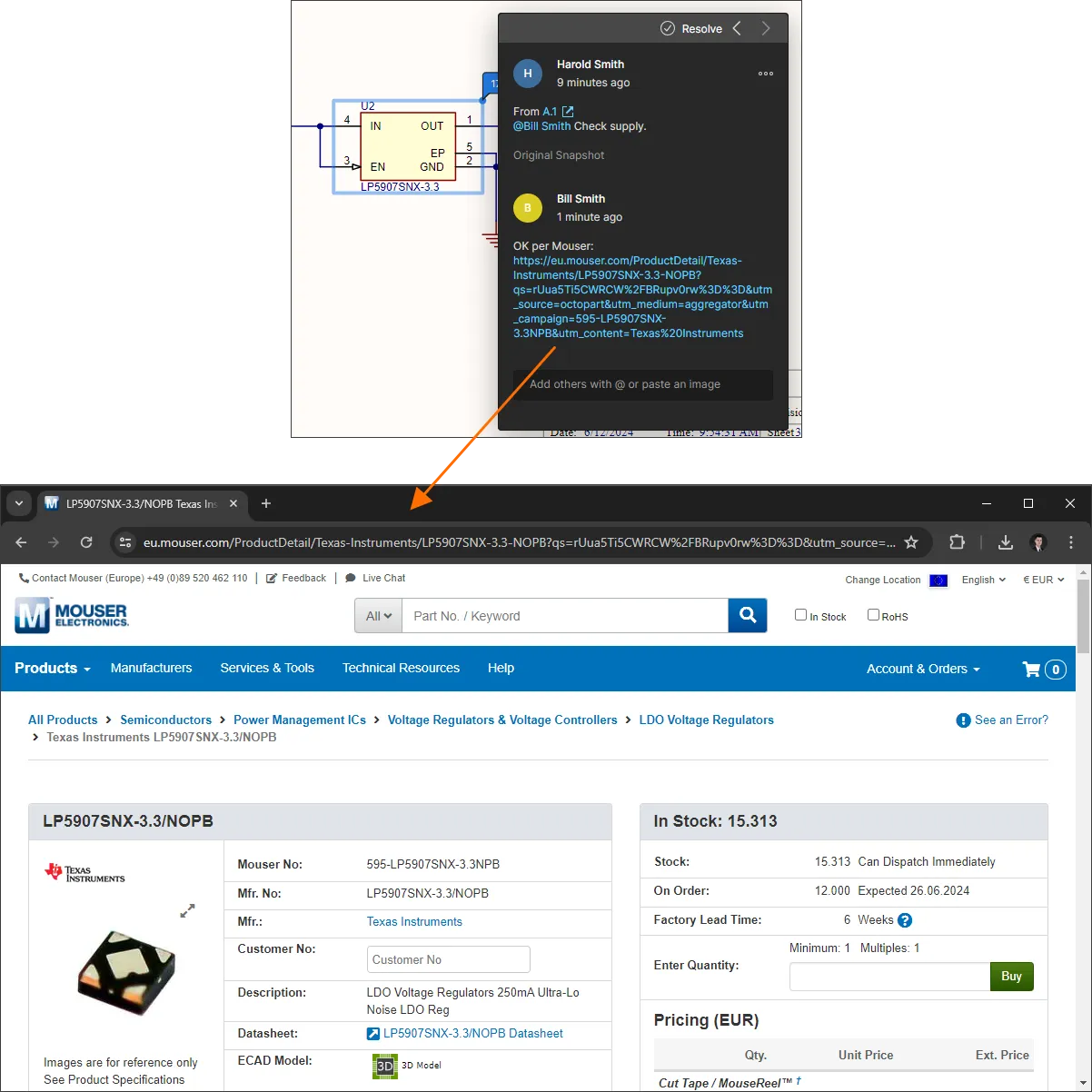

  • 你可以在评论中添加 URL 链接——只需复制 URL 并粘贴到评论字段中。系统会自动识别并以标准链接形式呈现，单击即可打开。

使用 Comments and Task Pane

以下要点与评论以及界面中的 Comments and Tasks pane 的使用相关：

  • Comments and Tasks pane 用于提供跨项目评论的概览/导航工具，而不是用于发布、编辑和回复的操作界面。这些功能仅在上下文评论窗口中提供。
  • 单击主视图区域中的评论标记不会打开 Comments and Tasks pane；该操作只会打开上下文评论窗口。

  • 使用面板左上角的控件，可在主视图窗口中显示评论标记图钉（），或将其隐藏（）。将鼠标悬停在图像上可查看示例。

    Javascript ID: AES_CommentsPane_ShowHideCommentsEx_7_0

  • 在 Comments and Tasks 窗格的顶部有一些控件，可用于访问线程筛选控件，从而决定窗格中显示哪些内容。基本上可以定义两级筛选。第一级（主级）允许你控制显示哪些用户评论。

    该窗格的筛选选项会将评论条目限制为：

    • Tasks only – 仅显示已被分配为 用户任务的评论，而这些任务又可在 Tasks 页面 流程中查看。
    • ASSIGNED TO – 仅显示分配给下方所列用户选择项的评论。当勾选某个用户复选框时，窗格（以及显示的文档）将只包含那些任务被分配给该用户的评论。

    第二级筛选会与主筛选方式配合使用，提供两个选项：允许你隐藏所有已解决的评论线程（Unresolved only enabled），以及/或者仅显示当前正在查看的活动文档的评论，而不是整个项目（Current document only enabled）。

  • 单击 Notification Settings 条目（位于上述选项窗口底部），可打开一个窗口，用于配置你将接收项目中哪些评论的电子邮件通知。你可以选择接收所有评论线程的通知、不接收任何评论线程的通知，或仅接收你参与其中的评论线程（你发起、回复或被提及的）。

  • 关于窗格中评论线程的排序，同样有两个层级。首先，评论会按其所在文档排序，并且该顺序与左侧窗格中的源文档导航结构顺序一致。其次，在每个文档内，评论会按创建日期排序——按时间倒序排列。

  • 当你在窗格中单击某个评论线程条目时，该评论会在主查看窗口中获得焦点，并在上下文评论窗口中打开。Comments and Tasks 窗格中该评论对应的条目也会以蓝色高亮显示。Comments and Tasks 窗格中也会显示相同的评论标记编号，便于你快速识别当前正在查看的评论。如果你单击的评论不在当前正在查看的文档上，那么该评论所在的文档将被切换为活动文档。

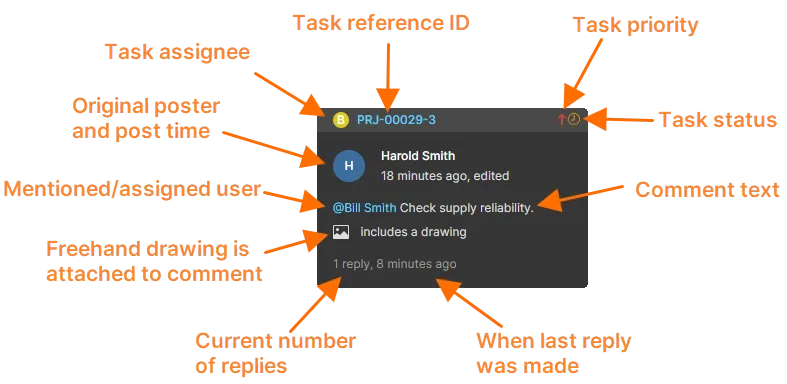

  • 窗格中的每条评论条目都会提供与该评论相关的关键信息摘要，如下例所示。

其他需要注意的事项

  • 如果某条评论与某个对象相关联，而该对象从设计中被移除，则该评论会被转换为区域评论，并保持在相同坐标位置。评论最初的设计截图在这方面会非常有用。
  • 如果某个设计文档从项目中被移除，则与该文档相关联的任何评论都将被隐藏。
  • 如果某个对象在设计中被移动，与其关联的评论也会随之移动。
  • 对于在旧版本 Altium Designer 中使用了手绘评论的设计，这些手绘评论将被转换为区域评论，并在每种情况下将手绘图附加到该评论上。
  • Altium Designer 20.x 将忽略手绘图中使用的线条颜色和宽度设置。相反，这类绘图将仅以红色线条显示，并使用软件早期版本评论所提供的标准、不可调整的线宽。
  • 已解决的评论无法删除。你需要先将其改为未解决，然后再删除。

使用新数据更新

当使用 Web Viewer 界面从 Design 视图检查最新源项目的文档——即在 Projects Management 页面（管理特定项目时）中——只要项目从 Altium Designer 提交回 Workspace，数据就会自动更新。提交后不久，界面中会出现通知。

请注意，在生成新的视图数据期间，你仍然可以访问并使用现有数据。新数据生成后，单击 Refresh Page 控件即可使用最新数据集更新视图。

如果你在 Altium Designer 中对设计进行更改并保存到 Workspace，则 Web Viewer 界面会自动检测并提供新数据。

AI-LocalizedAI 翻译
如您发现任何问题，请选中相关文本/图片，并按 Ctrl + Enter 键向我们提交反馈。
Content
