Рецензирование проектов

Краткий обзор

Узнайте, как создавать, организовывать и завершать структурированные проверки проектов в рабочем пространстве Altium 365. В этой статье рассказывается, как назначать участников рабочего пространства проверяющими, добавлять вспомогательные вложения и контрольные списки, а также сравнивать снимок проекта, зафиксированный для проверки, с более ранними версиями проекта. Эти инструменты помогают заинтересованным сторонам выявлять проблемы в проекте, документировать решения, принятые по результатам проверки, и оценивать соответствие проектов требованиям компании. Читайте дальше, чтобы сделать следующую проверку проекта более структурированной и обеспечить прослеживаемость ее результатов.

- Узнайте, как настроить контекст проекта для проверки, права доступа проверяющих и вспомогательную информацию.
- Научитесь использовать шаблоны контрольных списков и пользовательские пункты, чтобы направлять работу проверяющих и фиксировать их ответы.
- Узнайте, как сравнивать данные схемы, печатной платы и спецификации (BOM) с предыдущими коммитами или выпусками.
Узнайте больше с ИИ:

Страница Design Reviews проекта — это единый центр, где все заинтересованные стороны могут проводить структурированные проверки проекта в рабочем пространстве и управлять ими. Интерфейс позволяет любому участнику рабочего пространства создавать проверки Design Review, открывать их и управлять ими, а также назначать других участников рабочего пространства проверяющими. Создатель проверки проекта (инициатор) может добавлять вложения и формализованные пункты контрольного списка, а также полностью управлять процессом завершения и утверждения проверки проекта.

Будучи средой для работы с несколькими САПР, Altium 365 позволяет использовать проверку проекта для различных форматов проектов ECAD. Подробнее см. на странице Altium Multi-CAD.

Создавайте, настраивайте, проводите и завершайте проверки проектов, выполняемые назначенными участниками рабочего пространства.Создавайте, настраивайте, проводите и завершайте проверки проектов, выполняемые назначенными участниками рабочего пространства.

Завершенные проверки проектов помогают выявлять проблемы, обеспечивать прослеживаемость соответствия требованиям и гарантировать, что проект отвечает требованиям и стандартам компании. Для одного проекта можно создать несколько проверок на любом этапе его разработки, например перед выпуском или при передаче проекта другой команде, подрядчику или производителю.

Если вашей организации необходим расширенный подход корпоративного уровня к проверке проектов, процессы рабочего пространства Altium 365 предлагают гибко настраиваемые формализованные рабочие процессы, которые строго регламентируют действия пользователей, такие как проверки для утверждения, создание проектов и взаимодействие с PLM-системами. Подробнее см. в разделе Процессы и рабочие процессы.

Описанный здесь процесс проверки проекта доступен в виде готового рабочего процесса, который можно скопировать и изменить в соответствии с вашими потребностями. Подробнее см. ниже в разделе Создание пользовательской проверки проекта. Нажмите ссылку Design Review в правом нижнем углу проверки, чтобы просмотреть схему процесса проверки, на которой ожидающие выполнения задачи выделены именами пользователей. Наведите указатель на ссылку для предварительного просмотра.

Создание проверок

В веб-просмотрщике рабочего пространства проверки проекта создаются и открываются на странице Design Reviews проекта. Проверка будет относиться к текущему открытому проекту и будет доступна всем участникам рабочего пространства, имеющим доступ к самому проекту. Обратите внимание: участвовать в проверках проектов могут только участники рабочего пространства, но не пользователи внешнего общего доступа.

Нажмите кнопку , чтобы открыть окно создания проверки проекта и задать ее основные параметры. После завершения настройки и подтверждения () созданная проверка откроется в отдельном окне просмотра для дальнейшей настройки.

Окно Create Design Review содержит следующие параметры и поля, определяющие основные настройки новой проверки проекта:

  • Review Context плитка — задает версию проекта, к которой будет относиться проверка. По умолчанию используются самые свежие данные проекта (текущая версия проекта WIP), но в раскрывающемся меню можно выбрать определенный выпуск проекта или более раннюю фиксацию изменений.

    Если в качестве контекста проверки проекта выбрана версия WIP, для проверки используется неизменяемый «снимок» данных проекта на момент создания проверки. Фиксация изменений или выпуск по своей сути уже являются снимком проекта на соответствующий момент времени.

  • Reviewers — назначенные участники рабочего пространства, которым будет предложено проверить проект. Выберите проверяющего из раскрывающегося списка или введите его адрес электронной почты. Для этих пользователей будут автоматически созданы задачи проверки проекта.

  • Description — введите содержательную информацию о проверке, например ее цель или требования.

  • Checklist Template — используйте раскрывающееся меню, чтобы выбрать заранее настроенный список текстовых пунктов проверки, которые проверяющие могут выполнять и комментировать. Списками Checklists для проверок управляет администратор рабочего пространства на странице Администрирование – Настройки – Контрольные списки.

При первоначальном создании проверки проекта обязательным является только параметр Review Context (версия данных проекта, подлежащая проверке), для которого по умолчанию выбран последний выпуск проекта. Все остальные параметры — Reviewers, Description и Checklists — можно добавить или изменить в созданной проверке.

Пользователи, добавляемые в качестве Reviewers, должны быть зарегистрированными участниками рабочего пространства и иметь общий доступ к проверяемому проекту.

Окно Create Design Review принимает только адреса электронной почты проверяющих, распознанных как участники рабочего пространства. Обратите внимание: пользователи внешнего общего доступа не имеют доступа к проверкам проектов.

Если у одного из добавленных проверяющих нет доступа к проекту, после отправки настроек проверки откроется окно общего доступа. Достаточно уровня доступа View.



После отправки настроек открывается новая проверка проекта, назначенная указанным проверяющим. В дальнейшем проверки проектов можно открывать с помощью соответствующих плиток на странице Design Reviews проекта.

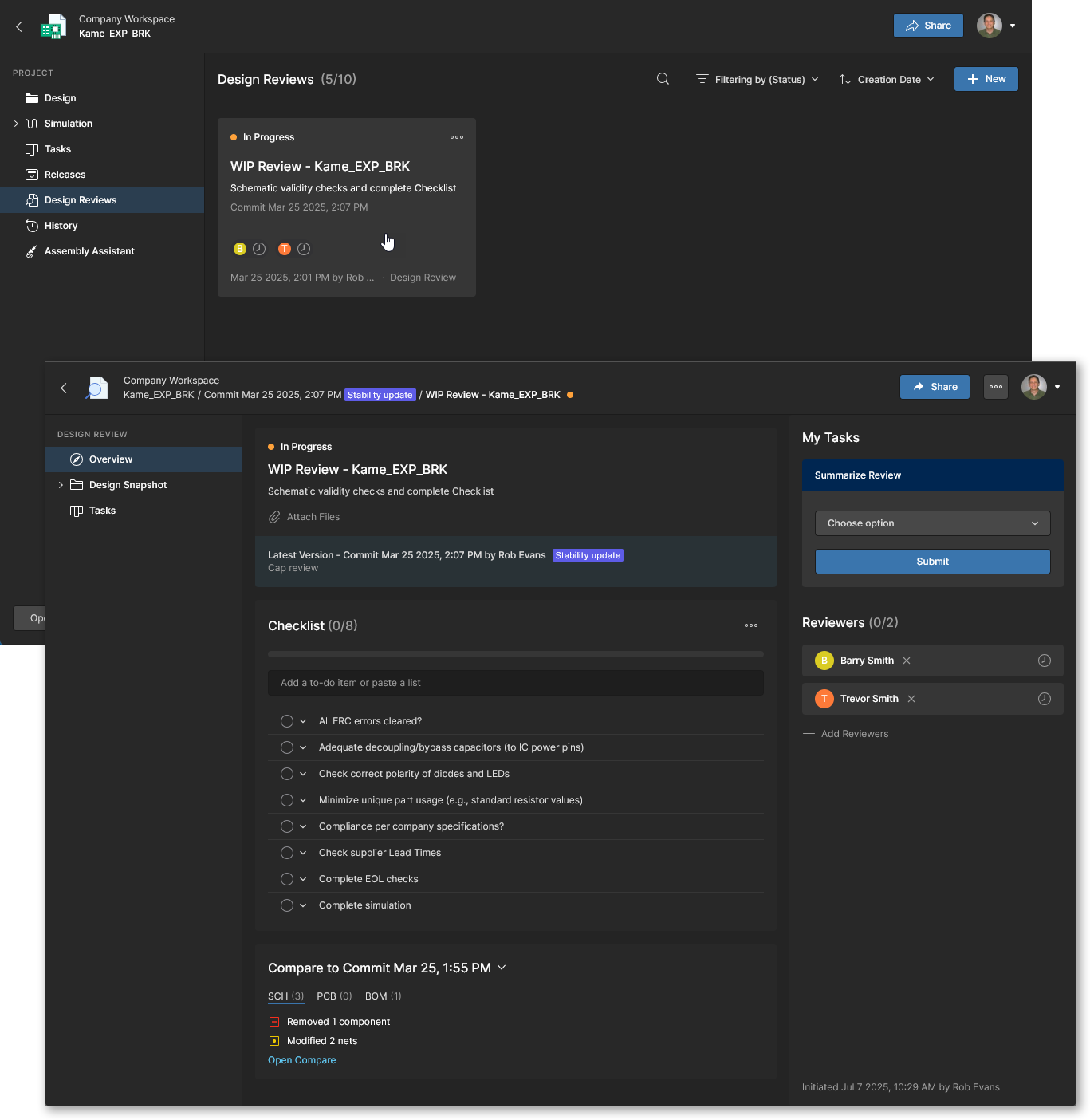

Созданная проверка проекта открывается в режиме сводки Overview. Проверка относится к зафиксированному состоянию (снимку) текущего проекта, доступному для просмотра и комментирования через пункт Design Snapshot в дереве навигации.

При необходимости измените название и описание проверки, чтобы другим участникам рабочего пространства было проще понять ее назначение. Все создаваемые комментарии и задачи будут помечаться как относящиеся к проверке проекта с этим названием.

Используйте опцию Attach Files, чтобы добавить (загрузить) файлы, относящиеся к проверке проекта и полезные для его проверки и окончательного утверждения.

Нажмите плитку Review Context, чтобы открыть указанную версию проекта в представлении Design Snapshot. По умолчанию используется последняя фиксация изменений, а название будет включать ее тег, если он задан.

Используйте опцию Add Reviewers, чтобы добавить других участников рабочего пространства, которые смогут выполнять действия в рамках проверки проекта. Существующих проверяющих можно удалить с помощью значка x рядом с соответствующей записью.

Введите адрес электронной почты или имя участника либо выберите его из раскрывающегося списка. Введенный адрес электронной почты будет отклонен, если пользователь не является участником рабочего пространства. Проверяющие также должны иметь доступ к проверяемому проекту. При его отсутствии доступ можно предоставить в окне общего доступа, которое откроется далее.



Новую проверку проекта также можно создать из:

  • меню в представлении Проект проекта в рабочем пространстве.

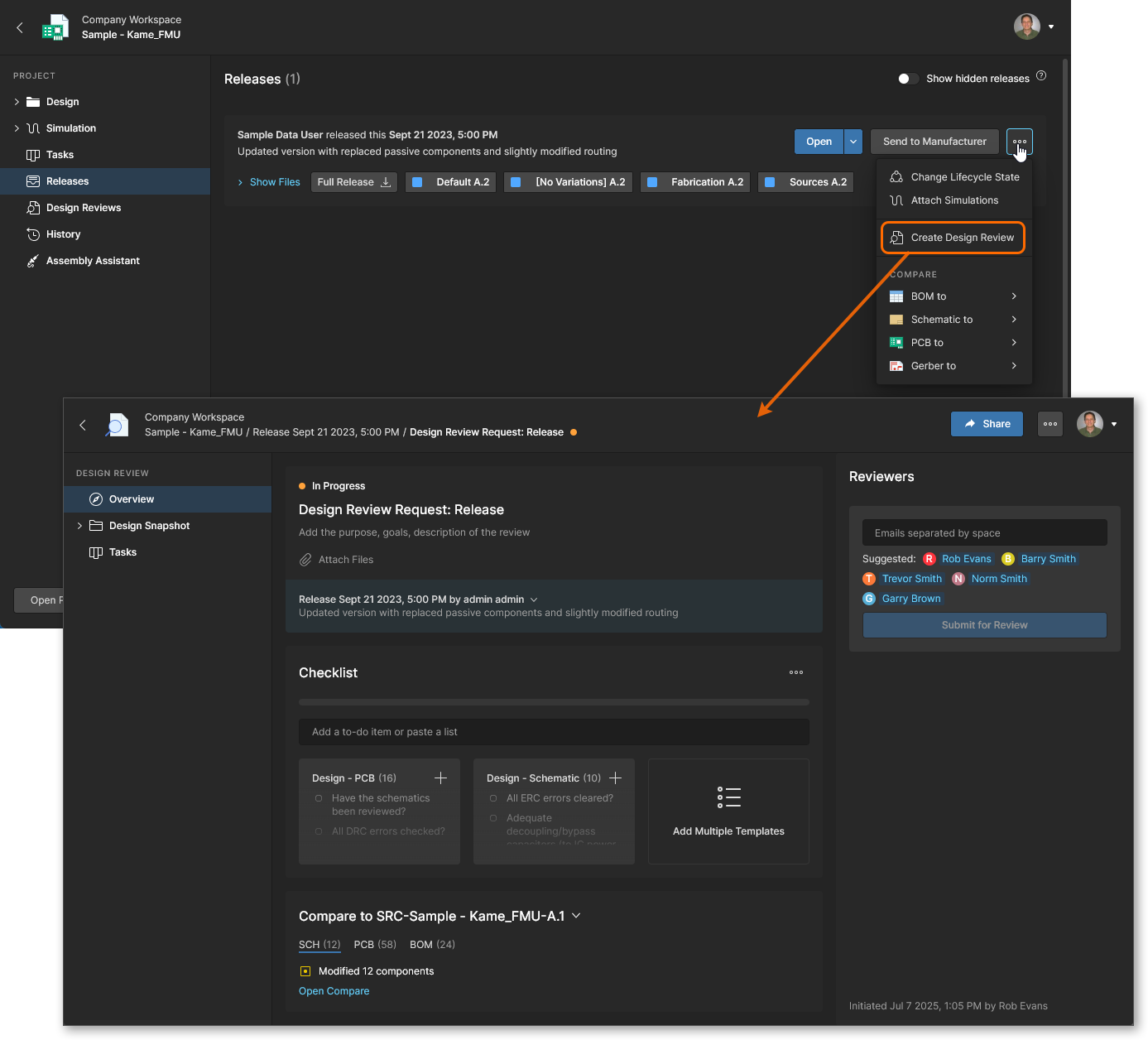

  • меню в представлении Релизы проекта в рабочем пространстве.

  • меню при просмотре открытого пакета релиза.

  • диалоговое окно Share проекта в Altium Designer, когда выбран пункт Design Review и у проекта нет активных (In Progress) проверок. В противном случае в диалоговом окне будет представлен список плиток активных проверок проекта.

    Информацию, связанную с Altium Designer, см. в разделе Поддержка проверок проекта.

Инициатор или участник проверки проекта может отменить проверку в любое время:

  • через меню на плитке проверки.

  • через верхнее меню открытой проверки проекта.

  • через меню в панели Задачи Activites (Terminate).

Note: При отмене все задачи проверки проекта переводятся в состояние завершённых (Resolved), а сама проверка закрывается и становится доступной только для чтения.

Работа с контрольными списками

Хотя Checklists проверок проекта необязательны, они служат полезным инструментом для проведения структурированных проверок с отслеживанием действий. Контрольные списки по сути представляют собой нумерованные списки текстовых пунктов проверки, которые участники могут подтвердить или отклонить при выполнении своих задач. Каждый пункт может быть принят или отклонён всеми указанными участниками проверки. Кроме того, через представление снимка проекта они могут добавлять к каждому пункту комментарии и связанные с ними задачи.

По умолчанию доступны примеры контрольных списков для схемы и печатной платы; также можно создавать новые списки и изменять существующие. Администраторы рабочего пространства управляют контрольными списками в представлении Администрирование — Настройки — Контрольные списки, однако пользователи могут добавлять, удалять и изменять контрольные списки при создании проверки проекта.

Используйте опцию Add from Template, чтобы включить в проверку проекта ещё одну группу пунктов контрольного списка. В проверку можно добавлять списки из нескольких шаблонов, в том числе из ваших собственных.

Выберите один из доступных шаблонов контрольных списков в окне Add Templates to Checklist. Здесь представлены примеры шаблонов и все созданные вами пользовательские шаблоны — в данном случае выбран пользовательский шаблон Supply Validity (см. флажок). Обратите внимание на сведения для предварительного просмотра шаблона в правой части окна.

Пункты выбранного шаблона автоматически нумеруются при добавлении в общий контрольный список. Пункты можно удалять (), перетаскивать вверх и вниз для изменения порядка, а также влево и вправо для настройки отступа строки (также с помощью Tab/Shift+Tab).

В любой момент можно вручную добавить ещё один пользовательский пункт проверки или список пунктов с помощью команды Add item. Они будут добавлены в конец существующего списка.

Новому пункту контрольного списка автоматически присваивается номер. Используйте клавишу Tab для увеличения отступа (Shift+Tab — для уменьшения). Обратите внимание, что шаблон контрольного списка также можно добавить с помощью соответствующих ссылок.

Добавленный вручную пункт контрольного списка теперь доступен участникам проверки. Вы можете создать собственный шаблон на основе текущих пунктов, например добавленных вручную, с помощью опции Save Items as Template контрольного списка. Как и для всех добавленных пунктов, для него можно выбрать ответ «Да» (), «Нет» () или «Неприменимо» ().



Сведения о создании контрольных списков проверок проекта и управлении ими см. на странице администрирования Контрольные списки.

Сравнение с предыдущими данными

Проверки проекта также позволяют напрямую открыть сравнение документов схемы, печатной платы и спецификации (BOM) из снимка с соответствующими документами из предыдущего коммита или релиза проекта. Это позволяет как создателю, так и участникам проверки непосредственно просматривать различия между проверяемыми данными проекта и выбранными данными предыдущего коммита или релиза.

Раздел Compare to Commit <date> проверки проекта содержит автоматически сформированную сводку различий между данными проверки и, по умолчанию, последним релизом либо последним коммитом, если релизов нет.

Используйте пункты раскрывающегося меню Compare to Commit <date>, чтобы выбрать другой коммит или релиз для сравнения данных проекта. В этом примере коммитам присвоены метки.

Выберите вкладку SCH/PCB/BOM, чтобы просмотреть сводку различий между документами проверки и их предыдущими версиями.

Команда Open Compare откроет представление Compare проекта на новой вкладке браузера для выбранного типа документа (SCH/PCB/BOM).

Представление сравнения схем для этого примера, в котором был удалён конденсатор C1. Общие сведения о сравнении документов проекта см. на странице Сравнение данных проекта.



Сведения о сравнении документов проекта см. на странице «Сравнение данных проекта».

Просмотр снимка проекта

Представление Design Snapshot соответствует состоянию проекта на момент создания проверки и предоставляет функции обычного представления текущего проекта (WIP), включая полноценную навигацию по документам, подсветку цепей, перекрёстное выделение и комментирование.

Помимо возможности изучать проект в состоянии, зафиксированном для проверки, представление снимка также содержит специальную панель Design Review (), которая отображает сводку текущего состояния проверки, предоставляет доступ к сравнениям (см. выше) и позволяет обрабатывать пункты Checklist проверки.

Обратите внимание, что элементы Summarize Review в разделе My Tasks (на панели Design Review справа) доступны только создателю/инициатору проверки и администраторам и используются для завершения процесса проверки. В свою очередь, область My Tasks для участников проверки позволяет оставлять отзывы и отправлять решение об одобрении или отклонении — см. раздел Завершение проверок ниже.

Панель Design Review снимка проекта содержит информацию о состоянии проверки и предоставляет доступ к пунктам контрольного списка.Панель Design Review снимка проекта содержит информацию о состоянии проверки и предоставляет доступ к пунктам контрольного списка.

В представлении Design Snapshot размещённые комментарии и их назначение пользователям в виде задач напрямую связаны с проверкой проекта. Проверка будет включать только эти комментарии и задачи; существующие комментарии и задачи из исходного текущего проекта (WIP) отображаться не будут. При этом в представлении текущего проекта (WIP) будут отображаться комментарии и задачи, созданные в рамках проверки проекта.

Размещённый комментарий или задача проверки проекта содержит элемент From: <design review> со ссылкой на соответствующую проверку. Проверка проекта также позволяет добавлять комментарии из выбранного пункта контрольного списка на панели Design Review и связывать их с этим пунктом.

Комментарии и связанные с ними задачи, относящиеся непосредственно к проверке проекта, добавляются в представлении Design Snapshot. Связь комментария с проверкой обозначается ссылкой From:<design review> в окне Comment.

Комментарий, добавленный из пункта Checklist, будет содержать ссылку с номером и названием пункта контрольного списка. При просмотре из других мест нажмите на номер, чтобы открыть соответствующую проверку проекта.



Обратите внимание: область Comments and Tasks в разделе рецензирования проекта Overview содержит список комментариев и связанных с ними задач, относящихся к текущему рецензированию. Если комментарий добавлен к пункту контрольного списка, в столбце ID отображаются номер контрольного списка и номер комментария. Если с комментарием связана задача, в столбце ID отображается ссылка на эту задачу. Все записи в столбце ID являются активными ссылками на комментарий или задачу.

Задачи рецензирования проекта

Представление Tasks рецензирования проекта содержит общие задачи, созданные на основе комментариев, размещённых в представлении Design Snapshot, а также задачи инициатора и рецензентов, сформированные в ходе процесса рецензирования проекта. Задачи рецензирования проекта также доступны в представлениях Задачи проектов и Задачи рабочего пространства.

Задачами на основе комментариев, связанными с определённым документом проекта (снимка), могут управлять все участники рабочего пространства, имеющие доступ к проекту; они также могут изменять состояние этих задач по мере выполнения. Выберите плитку задачи, чтобы открыть панель Info и просмотреть её сведения (Status, Assignee, Priority и т. д.), добавить ещё один комментарий или перейти к комментарию в представлении Design Snapshot (Open Review).

Дополнительные сведения см. в разделе Работа с задачами.

Задачи, связанные с рецензированием проекта, отображаются в его представлении Tasks, а также в основном представлении Задачи проекта. Откройте связанный комментарий по ссылке Open Review.

По этой ссылке открывается представление Design Snapshot с выбранным комментарием задачи. Если комментарий задачи был создан из пункта контрольного списка, будет выбран соответствующий пункт.



Для каждого экземпляра рецензирования проекта автоматически создаются связанные задачи процесса для рецензентов и инициатора. Эти задачи обновляются и переходят к завершению по мере выполнения процесса рецензирования проекта, но назначенный исполнитель (инициатор или рецензент, которому назначена задача) также может управлять ими и изменять их состояние непосредственно в представлении Tasks. Выберите плитку задачи, чтобы открыть панель Info и получить доступ к её сведениям и режиму просмотра Activity.

Соответствующие сведения см. ниже в разделе Завершение рецензирования со страницы задач.

Задачи процесса рецензирования проекта (для инициаторов и рецензентов), доступные во всех представлениях Tasks рабочего пространства, могут переводиться на следующие этапы назначенным пользователем. Выберите плитку задачи, чтобы открыть её на панели Info этого представления.

На панели Info отображаются сведения о задаче процесса, в том числе варианты голосования для её исполнителя (в разделе Decision), ссылки на исходное рецензирование проекта (Open Review) и ссылка на расширенный режим просмотра (пункт Activity).

Представление Activity на этой панели содержит сведения о рецензировании проекта, связанном с текущей задачей, включая ход выполнения, связанных пользователей, соответствующий проект и историю изменений. С помощью команды Terminate в этом представлении можно закрыть текущее рецензирование проекта. Обратите внимание: при этом все задачи перейдут в состояние завершения (Resolved).



Завершение рецензирования

Участникам рабочего пространства, назначенным в качестве Reviewers, предлагается оценить проект в рамках заданной области рецензирования, заполнить контрольные списки и в завершение принять или отклонить результаты с помощью кнопки . Решение рецензента по завершению задачи (обратную связь) можно отправить в представлениях Overview, Design Snapshot или Tasks рецензирования проекта. Обратите внимание: представления «Обзор» и «Снимок» предоставляют полный доступ к функциям рецензирования проекта, таким как контрольные списки, сравнения и сводные комментарии.

Участие рецензента в рецензировании проекта завершается, когда его оценка зарегистрирована как Approve или Reject, а его задача рецензирования закрыта (Resolved). После этого рядом с именем рецензента появляется зелёная галочка (), имя выделяется зелёным цветом либо применяются оба обозначения.

Пример экземпляра рецензирования проекта в представлении Overview для рецензента, которому доступны все функции и записи. Задача утверждения результатов рецензентом завершается на панели My Tasks (рецензирование).

Для успешной отправки результатов рецензирования заполнять контрольные списки необязательно. Чтобы заполнить пункт контрольного списка, выберите для него вариант «Да»/«Нет»/Неприменимо (). Повторное нажатие отменяет сделанный выбор.

Выбранные варианты пунктов контрольного списка сохраняются для всех пользователей (рецензентов и инициатора) и накапливаются. Например, рецензент видит варианты, выбранные другими рецензентами. Чтобы узнать имя пользователя, наведите указатель на отмеченный вариант.

Завершив оценку, рецензент может подтвердить её на панели My Tasks, выбрав Approve или Reject для рецензирования и добавив необходимые примечания.

Затем рецензент нажимает кнопку , чтобы отправить результаты и завершить свой процесс рецензирования и предоставления обратной связи.

По завершении процесса состояние рецензирования рядом с именем рецензента изменится с Pending на Approved или Rejected (в зависимости от оценки рецензента). Это состояние видно всем участникам рецензирования проекта, включая других рецензентов и инициатора (создателя) рецензирования.



Тот же процесс рецензирования можно завершить в представлении Снимок проекта, преимущество которого — прямой доступ к связанным документам схемы, печатной платы и спецификации (BOM), а также возможность добавлять комментарии к пунктам контрольного списка. В этом случае элементы рецензирования и средства управления доступны на панели Design Review.

Представление Design Snapshot обеспечивает полноценную навигацию по документам проекта, а также необходимые элементы управления и параметры для завершения задачи рецензирования проекта.

Отправка результатов рецензирования завершает назначенную задачу, и рядом с именем рецензента появляется соответствующая отметка. Обратите внимание: теперь на панели отображается кнопка , с помощью которой можно отменить отправку и вернуть задачу рецензирования в активное состояние (Pending).



Обратите внимание: отдельные задачи рецензирования проекта также можно завершать в представлении Tasks. В этом случае используется панель задач, однако дополнительные возможности представлений Overview и Snapshot проекта, такие как контрольные списки, сравнения и доступ к комментариям, недоступны.

Завершение проверок

Проверку проекта завершает и переводит в закрытое состояние, доступное только для чтения, Initiator проверки: он выбирает состояние Completed или Rejected в раскрывающемся списке Review decision и подтверждает выбор кнопкой . Завершить проверку проекта может только ее инициатор или администратор рабочего пространства. Это действие не зависит от того, закончили ли назначенные проверяющие свою работу, поэтому выполнить его можно в любой момент.

При обычном ходе работы проверяющие заполняют контрольный список проверки, обрабатывают все комментарии и задачи, связанные с проверкой, и отправляют свою оценку: Approve или Reject (см. выше). Затем инициатор проверки проекта переводит ее в окончательное закрытое состояние.

Пример проверки проекта в представлении инициатора после того, как назначенные проверяющие закончили свою работу. Цвет выделения и значок записи проверяющего указывают на его оценку: Approve или Reject.

Наведите указатель на пункт контрольного списка, чтобы увидеть, кто из проверяющих отметил его как Yes/No/NA. Обратите внимание: пункты контрольного списка можно редактировать, удалять и перемещать в любое время, пока инициатор не закроет проверку.

Инициатор проверки проекта завершает процесс, выбирая конечное состояние Completed или Rejected в раскрывающемся списке либо отменяя проверку через верхнее меню .

Завершенной проверке проекта присваивается выбранное состояние (например, Completed), а после подтверждения () она закрывается и становится доступной только для чтения.

После отправки результатов задача проверки проекта завершается и блокируется для инициатора и всех остальных пользователей. Хотя теперь она доступна только для чтения, к ней по-прежнему можно обращаться для аудита и оценки проверки.



Обратите внимание: сводный PDF-документ по проверке проекта можно скачать в любое время, выбрав пункт Download Report в меню . Отчет содержит всю информацию о текущем состоянии проверки проекта, а также активные ссылки на ее документы и комментарии. Пример:

После того как инициатор завершит проверку проекта, отправив итоговое заключение, проверка перейдет из состояния «Выполняется» в закрытое состояние, определяемое решением инициатора. Задача проверки, назначенная инициатору, перейдет из состояния In Progress в состояние Resolved независимо от выбранного решения.

До принятия инициатором окончательного решения связанная с ним задача находится в состоянии In Progress. В этом примере задачи проверяющих находятся в состоянии Resolved (завершены).

После отправки инициатором своего решения связанная задача переходит в состояние Resolved, а проверка проекта закрывается и становится доступной только для чтения. Проверку можно закрыть или завершить, даже если задачи проверяющих находятся в состоянии In-Progress.

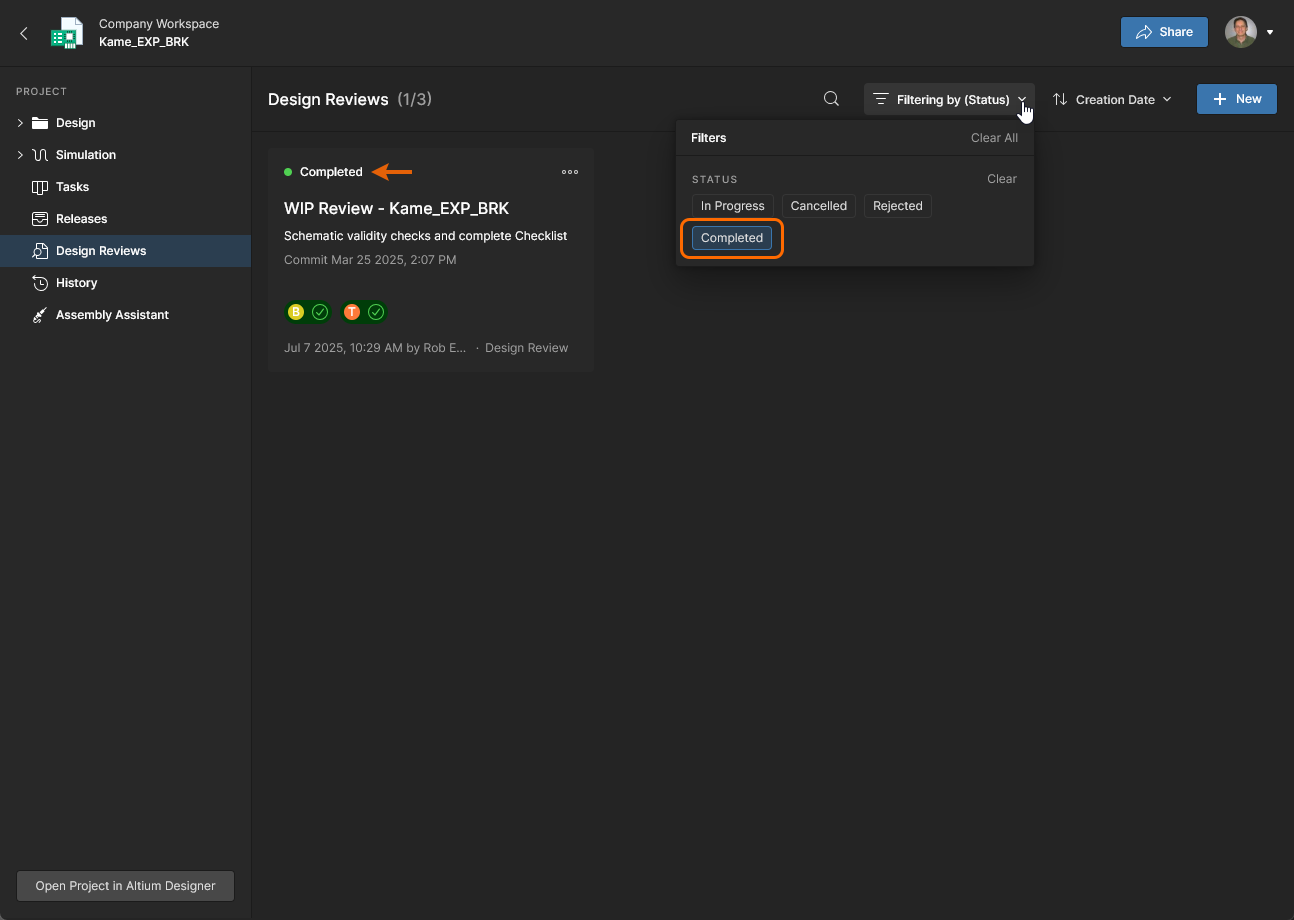

Вернувшись на страницу Design Reviews, можно открыть завершенную проверку, отключив все Filters представления (с помощью All Clear) либо включив только фильтр, соответствующий конечному состоянию проверки: «Завершена», «Отклонена» или «Отменена».



Помимо страницы «Действия» проекта, сведения о проверке проекта также отображаются на странице «История». Для Commits или Releases проекта, которые проходят или ранее проходили проверку, в соответствующей карточке истории будет указана ссылка на эту проверку. Каждая запись представляет собой активную ссылку на соответствующую проверку проекта; при наведении указателя на ее название отображается текущее состояние проверки. Пример:

Создание пользовательской проверки проекта

Related page: Определение рабочего процесса

Хотя функция проверки проекта программно реализует определенный набор возможностей и параметров, последовательность ее этапов и дополнительные параметры определяются ее рабочим процессом. Соответствующий процесс — Design Review — доступен администраторам рабочего пространства на странице «Администрирование — Процессы», где его можно изменить и сохранить как альтернативный процесс проверки проекта. Также можно создать новый пользовательский процесс с нуля, используя специальные элементы проверки проекта, применяемые в этом рабочем процессе (они доступны в категории Project Activities).

Пример пользовательской проверки

В показанном здесь примере пользовательской проверки проекта инициатор может выбрать один из двух вариантов проверки — Schematic и PCB, каждый из которых назначается пользователям из соответствующих групп рабочего пространства. Инициатор получает и обобщает результаты каждого типа проверки, после чего закрывает проверку проекта со статусом Completed или Unacceptable.

Пример определения пользовательского рабочего процесса, который становится доступен в качестве альтернативного процесса для функции проверки проекта.Пример определения пользовательского рабочего процесса, который становится доступен в качестве альтернативного процесса для функции проверки проекта.

Чтобы создать новый пользовательский рабочий процесс для функции проверки проекта, выберите вкладку категории Project Activities на странице Admin - Processes рабочего пространства и нажмите кнопку , чтобы открыть Process Workflow Editor. Также новый процесс можно создать, отредактировав существующий. Процесс создается путем размещения на схеме необходимых элементов начала, задач и ветвления, а также добавления логики выбора ветвей и элементов управления на основе переменных в формы, с которыми взаимодействуют пользователи. Действие процесса проверки проекта определяется с помощью элемента начала типа Start Review.

На изображениях ниже показаны основные формы, используемые в приведенном выше примере процесса проверки проекта. Изображения соответствуют режиму редактирования или создания рабочего процесса (страница Admin - Processes).

Первая интерактивная задача Set Review Type в процессе, которую выполняет пользователь, запустивший проверку проекта (Initiator), содержит форму с обязательным выбором типа проверки. Для этого используется переменная Domain с вариантами Schematic, PCB или Both (ветви проверки). Следующая за ней логика ветвления направляет процесс к одной из задач проверки либо к обеим.

В каждой из ветвей проверки (схемы и печатной платы) используется специальная задача Design Review, форма которой содержит переменные, позволяющие проверяющим оставить отзыв по соответствующей области проверки. В приведенном выше случае это заключения Layout validity и Manufacturability для печатной платы. Задача проверки схемы назначается группе пользователей SCH Eng, а задача проверки печатной платы — группе PCB Eng.

Решение по результатам проверки из обоих потоков задач обрабатывается элементом Initiator в задаче проверки Summarize, форма которой содержит переменную Summary с вариантами выбора OK to proceed и More work required. Следующее за ней событие Required Task Completed ожидает завершения всех задач проверки. Затем завершающая логика ветвления завершает процесс проверки проекта со статусом Completed OK или Unacceptable.



После завершения настройки и включения на странице Admin - Processes пользовательский процесс станет доступен для выбора при запуске нового экземпляра проверки проекта. Как для проверяющих, так и для инициатора интерфейс проверки будет использовать команды и структуру потока, заданные пользовательским процессом, как показано ниже на примере:

  • Создание и настройка проверки (Initiator).

    При запуске новой проверки проекта становятся доступны дополнительные рабочие процессы, использующие специальные функции проверки проекта (например, элемент рабочего процесса Start Review). Здесь выбран пользовательский процесс DRplus.

    Инициатор (создатель) проверки настраивает пользовательскую проверку обычным способом. В этом примере в качестве проверяющих добавлены два пользователя рабочего пространства — участники групп SCH Eng и PCB Eng.

    В начальной задаче Set Review Type инициатор должен выбрать тип Domain, который ограничит проверку задачами, связанными со схемой или печатной платой, а также определит доступных для этих задач проверяющих (в соответствии с их принадлежностью к группам).

    В этом примере для проверки выбраны и схема, и печатная плата (вариант Both). При этом будут созданы дополнительные задачи проверки, соответствующие этапам Schematic review и PCB review в рабочем процессе DRplus.

    Как видно в представлении Tasks, дополнительные задачи сбора обратной связи (Schematic review и PCB review) назначаются соответствующим проверяющим в каждой ветви рабочего процесса. Основные задачи проверки проекта эти пользователи выполняют обычным способом.


  • Выполнение задач проверки (Reviewers).

    Активная (In Progress) проверка DRplus теперь доступна проверяющим, а рабочий процесс находится на этапе параллельных задач в отдельных ветвях. В этом примере показано представление для пользователя, назначенного на проверку печатной платы.

    Каждая задача проверки автоматически назначается группе пользователей, указанной в базовом рабочем процессе. Сначала необходимо выполнить основную задачу проверки. Обратите внимание: здесь другой проверяющий (схемы) уже выполнил свои задачи.

    Затем, в соответствии с рабочим процессом, следует задача PCB Review. Проверяющий завершает свою часть работы, выбирая варианты в раскрывающихся списках обратной связи. В этом случае ответы на вопросы проверки обязательны.

    После выполнения всех задач проверяющих они переходят в состояние Resolved, а рабочий процесс переходит к событию Summarize, которое становится доступно инициатору для окончательного завершения проверки.


  • Окончательное завершение проверки (Initiator).

    Теперь инициатор проверки может окончательно завершить процесс, указав заключение Summary для обеих завершённых ветвей проверки — схемы и печатной платы. Checklist Показаны пункты, выполненные всеми пользователями.

    В соответствии с настройками базового рабочего процесса инициатор завершает процесс, выбирая подходящий вариант в меню Summary для каждой ветви проверки.

    Обратите внимание: в этом рабочем процессе для каждой ветви проверки предусмотрен этап Summary, на что указывают значки перехода вперёд/назад Summarize. Нажмите , чтобы продолжить.

    Выполните задачу Summary для другой ветви рабочего процесса, чтобы завершить процесс проверки проекта.

    Представление завершённого процесса проверки проекта DRplus переходит в режим только для чтения.

    На диаграмме рабочего процесса показан итоговый вариант Summary, выбранный инициатором проверки.



    Обратите внимание: в этом простом примере рабочий процесс включает событие Related Tasks Completed, которое не позволяет окончательно завершить проверку, пока не будут выполнены обе ветви задач (для схемы и печатной платы). Если инициатор изначально выберет только одну ветвь, рабочий процесс проверки остановится на заключительном этапе отчёта Summary.
