父页面:使用互联工作区进行设计

可通过多个区域与互联工作区进行交互,但其中有两个主要的访问途径:

单纯从元件管理的角度来看,工作区的大部分日常交互将在Altium Designer内部通过元件面板来执行。

本页介绍如何从Altium Designer内部访问工作区。

就Altium 365工作区而言,假设您已被添加到至少一个工作区的团队中——即本组织或其他组织的工作区。如果本组织尚未拥有Altium 365工作区,那么当您尝试连接时,Altium Designer将引导您完成激活过程。

与Altium 365工作区连接

首先,确保您通过Altium Designer登录到AltiumLive帐户。登录时请单击主应用程序窗口右上角的控件,然后单击相关菜单上的条目。在随后出现的登录对话框内输入您的AltiumLive帐户证书,然后单击 。或者,使用您的 Google®或Facebook®帐户登录,然后将该帐户与您的AltiumLive帐户链接/关联。如果您没有AltiumLive帐户,则可以单击控件进行注册。

如果您拥有“Pro订阅计划”,并且您的组织被设置为可使用“识别提供程序”(例如,Okta®)进行“SAML单点登录”(SSO),那么您可以单击控件以这一方式登录您的Altium帐户。

您以何种方式登录本组织Altium帐户由Altium仪表盘身份验证页面上的账户管理员决定。管理员可以在这一页面上配置和启用AltiumLive(服务)的单点登录。为此,您的“识别提供程序” (IDP)需要进行SAML配置——配置方式是上传来自该程序的元数据XML文件或手动配置单点登录连接。
链接的帐户(Google®或Facebook®)将列在您的AltiumLive个人资料页面上。如果需要,那里提供了用于取消关联帐户的控件。

确保您已使用AltiumLive证书登录到您的Altium帐户。
确保您已使用AltiumLive证书登录到您的Altium帐户。

控件将显示您的AltiumLive个人资料图片或头像(例如 ),此更改表示您已登录到您的Altium帐户。菜单上也将显示此信息,包括账户全名和通过默认网络浏览器快速访问AltiumLive帐户(个人资料)的链接。

您现在可以连接到您的Altium 365工作区。连接时,请单击主应用程序窗口右上角的控件。在随后的菜单中,有两个部分列出可供利用的所有Altium 365工作区:

  • 我的工作区 - 其中列出的是本组织已激活的Altium 365工作区,并且您已被添加为该工作区的团队成员。请注意:每个组织可以激活一个Altium 365工作区。
  • 与我共享 - 您已被邀请加入并随后被添加为团队成员的其他组织的 Altium 365工作区。

单击待连接的特定Altium 365工作区的条目。

登录您的AltiumLive帐户后,所有Altium 365工作区都会自动显示。

单击访问所有可用的工作区。
单击访问所有可用的工作区。

如果您的组织尚未拥有Altium 365工作区,您将收到一个链接并通过链接连接到激活区域。管理链接将指向AltiumLive帐户个人资料页面,您可以从该页面激活并管理可用的Altium 365工作区。单击我的Altium 365链接即可访问Altium 365“平台界面”。无论何时,单击链接都会打开您的默认网络浏览器(如果尚未打开)并在新选项卡中打开相关目标。

当您想打开现有项目创建新项目时,您还可以从“打开项目”和“新建项目”对话框连接到您的Altium 365工作区。无论在哪种情况下,您都只需在对话框的“位置”区域中选择条目,然后单击所需工作区的按钮即可。

通过“打开项目”和“新建项目”对话框连接到工作区。
通过“打开项目”和“新建项目”对话框连接到工作区。

您将连接到工作区,并且对话框将更新,以在“位置”区域中显示工作区的名称。对于“打开项目”对话框,主要区域将显示当前在工作区中并与您共享的项目。“新建项目”对话框将显示用于在工作区中定义新项目的控件和选项。

连接后,位置将根据工作区的名称进行更新,并显示相关的对话框内容。
连接后,位置将根据工作区的名称进行更新,并显示相关的对话框内容。

Altium 365工作区的只读模式

如果某个公司的Altium 帐户(与该公司的Altium 365工作区相关联)无法通过任何Altium Designer许可来激活“Altium订阅”,则该工作区将切换至只读模式。所有团队成员仍然可以查看/使用工作区中的现有内容,但不能以任何方式修改现有内容,也不能创建任何新内容。

连接到只读工作区时,将出现一个警告对话框,并且互联工作区的图标将显示为

连接到已切换为只读模式的工作区。
连接到已切换为只读模式的工作区。

如果您拥有Pro级访问权限,则您的Altium 365工作区将拥有与“Pro订阅计划”相关的功能集,请注意:订阅到期后,工作区视图将仅限于“标准订阅计划”的视图和只读数据提取。

登录Concord Pro工作区

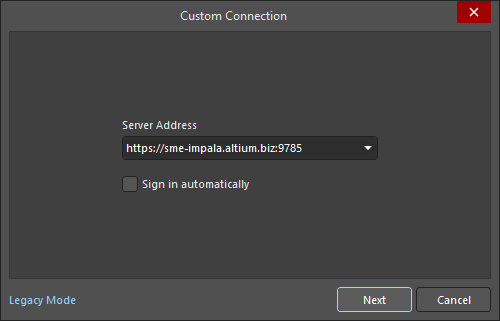

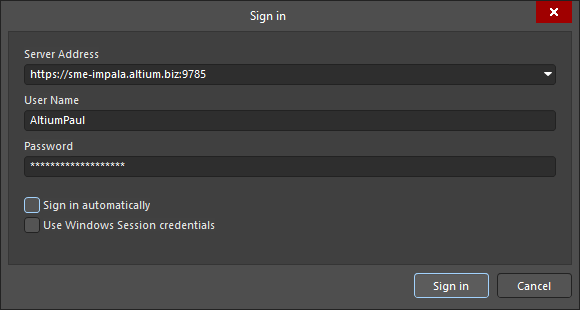

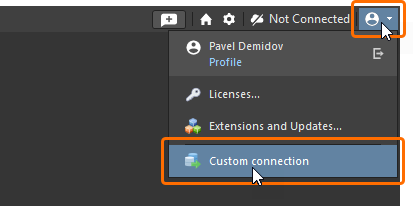

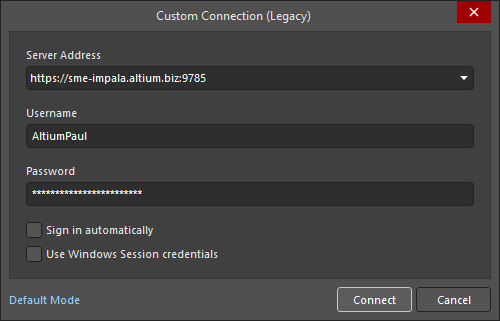

单击主应用程序窗口右上角的“当前用户”控件(例如),即可从Altium Designer中登录Concord Pro工作区实例。此时,用户当前是通过Altium Designer实例登录到AltiumLive。在随后的菜单中选择自定义连接命令。登录对话框将弹出,用户可登录目标工作区。输入工作区的URL和工作区访问证书,然后单击按钮。

启用自动登录选项是一个好主意,这样输入的URL和访问证书就会被存储,并且您不必在启动Altium Designer以访问工作区时重复输入这些内容。

从Altium Designer中登录Concord Pro工作区。
从Altium Designer中登录Concord Pro工作区。

工作区URL(服务器地址)的格式为http://<ComputerName>:<PortNumber>(例如,使用默认端口分配安装的Concord Pro采用的格式为http://impala:9780)。如果要从安装Altium Concord Pro的同一台计算机上的Altium Designer访问工作区,那么您也可以使用 http://localhost:9780。如果您想使用Windows登录证书 - 即利用工作区对Windows身份验证的支持 - 则需要启用“使用Windows会话”证书选项。
运行和访问Altium Concord Pro需要使用多个Microsoft运行期元件,在某些情况下,目标机器上可能不存在这些元件。如果您在尝试登录Concord Pro工作区时收到有关缺少库(DLL)的错误消息,则表明目标机器上缺少Microsoft运行期元件。请为您的操作系统获取并安装相关的“Microsoft Visual C++可再发行元件包”。

登录“已知”Concord Pro工作区

如果您之前从同一个Altium Designer实例中连接到Concord Pro工作区,则该工作区将成为“已知服务器”。在这一情况下,您可以在Altium Designer中以更简化的方式登录到该工作区。为此,请单击主应用程序窗口右上角的控件。在随后的菜单中的“自定义连接”分组中为工作区选择条目。如果您之前在访问该工作区时启用了自动登录选项,那么您将立即登录。如果未启用此选项,则登录对话框将弹出,用户可登录目标工作区。输入工作区的URL和工作区访问证书,然后单击按钮。

从Altium Designer中登录到已知的Concord Pro工作区。
从Altium Designer中登录到已知的Concord Pro工作区。

请注意:启用自动登录选项后,您将以上次使用登录对话框的用户身份登录到工作区。如果您需要以其他用户身份登录,则需要使用与“当前用户”控件关联的菜单中的自定义连接命令,该命令位于主应用程序窗口(例如 )的右上角。
如果您想分别打开现有项目或创建新项目,那么您也可以从打开项目创建项目对话框访问“已知”工作区。无论哪一种情况,均需选择对话框位置区域中的条目,然后单击右侧与该工作区相关的按钮。同样,如果您需要以其他用户身份登录,则需要使用与“当前用户”控件关联的菜单中的自定义连接命令,该命令位于主应用程序窗口(例如 )的右上角。

从不同的计算机登录Concord Pro工作区

支持使用相同的证书从不同的计算机(已安装Concord Pro的计算机除外)登录Concord Pro工作区。如果您尝试登录当前已经从另一台计算机登录过的工作区 - 无论登录途径是Altium Designer或工作区的基于浏览器的界面 - 将会有一个对话框弹出进行提醒。该对话框提供两个选项供您选择:

  • 终止现有会话 - 关闭您在另一台计算机上的现有会话并继续从当前计算机登录到工作区。
  • 启动新会话 - 使用额外的连接许可证从当前计算机登录到工作区,从而保持另一台计算机上的工作区登录状态。
同一用户可以通过不同方式同时访问Concord Pro工作区(例如,通过Altium Designer连接并通过外部网络浏览器登录),并且从许可证的角度来看,从同一台个人电脑进行访问时,仅算作一次连接。如果同一用户从不同的个人电脑访问Concord Pro工作区,则每次从不同个人电脑进行的访问均需要单独的连接(因此需要额外的“客户端访问许可证”席位)。因此,如果您有足够的工作区“客户端访问许可证 ”(CAL),您也只能从当前计算机登录。

检查连接状态

您可以从以下位置检查您当前是否已连接到工作区:

  • 位于主应用程序窗口右上角的Active服务器控件关联的菜单。当该控件主动连接到工作区时,其将反映该工作区的名称(例如,Altium 365工作区或Concord Pro工作区)。当前连接的工作区也将在相关菜单中突出显示(并通过“/”图标进行区分)。单击该条目即可通过Altium Designer的资源管理器面板浏览该工作区的内容。单击图标即可访问工作区的浏览器界面(通过您的默认网络浏览器)。

    验证工作区的连接。此处显示的是Altium 365工作区的示例。将光标悬停在图像上可查看Concord Pro工作区的示例。
    验证工作区的连接。此处显示的是Altium 365工作区的示例。将光标悬停在图像上可查看Concord Pro工作区的示例。

    “当前用户”控件本身反映了当前登录到AltiumLive帐户或活跃Concord Pro工作区(例如 )的用户。
  • 优选设置对话框的“数据管理-服务器”页面。与工作区连接时,该工作区将显示为“活动服务器”。

    您一次只能通过软件主动连接到一个工作区,Altium 365工作区和Concord Pro工作区皆可。如果您之前已从Altium Designer的该实例连接到其他工作区,则这些工作区将被列为“已知服务器”。在主动登录到一个工作区时,您也可以连接到另一个工作区(非活动工作区)。

    一旦连接到工作区,该工作区将成为“活动服务器”。此处显示的是Altium 365工作区的示例。将光标悬停在图像上可查看Concord Pro工作区的示例。
    一旦连接到工作区,该工作区将成为“活动服务器”。此处显示的是Altium 365工作区的示例。将光标悬停在图像上可查看Concord Pro工作区的示例。

  • 资源管理器面板。与工作区连接后,单击当前浏览的工作区名称,从相关联的菜单中可访问该工作区。

    请注意:所有互联工作区都将被列出,但只有一个处于活动状态,并通过图标和粗体名称进行区分。

    通过Altium Designer中的“资源管理器”面板浏览“活动服务器”。
    通过Altium Designer中的“资源管理器”面板浏览“活动服务器”。

切换工作区

您可以在任何可用的工作区之间快速切换。为此,请单击主应用程序窗口右上角的“活动服务器”控件(例如, 或 )。在随后的菜单中选择要切换到的工作区的条目。您将与当前工作区断开连接,然后暂时连接到所选工作区。

当有多个工作区可用时,您可以在这些工作区之间快速切换。此处显示的是Altium 365工作区切换的示例。
当有多个工作区可用时,您可以在这些工作区之间快速切换。此处显示的是Altium 365工作区切换的示例。

如果之前访问工作区时切换到了Concord Pro工作区并启用了自动登录选项,那么您将可以直接登录。如果未启用此选项,登录对话框将弹出,用户可登录目标工作区。输入工作区URL和工作区访问证书,然后单击按钮。请注意:启用自动登录选项后,您将以上次使用登录对话框的用户身份登录到工作区。如果您需要以其他用户身份登录,则需要使用与“当前用户”控件关联的菜单中的自定义连接命令,该命令位于主应用程序窗口(例如)的右上角。

从Altium Designer对工作区进行管理

您可以从Altium Designer管理互联工作区的某些属性。管理将通过优选设置对话框数据管理-服务器页面进行。在页面的活动服务器区域单击与工作区关联的属性控件即可以访问这些命令,如下图所示,下文将详细说明。

访问命令以管理主动连接的工作区的各种属性。此处显示的是互联Altium 365工作区的示例。将光标悬停在图像上可查看互联Concord Pro工作区的示例。
访问命令以管理主动连接的工作区的各种属性。此处显示的是互联Altium 365工作区的示例。将光标悬停在图像上可查看互联Concord Pro工作区的示例。

  • 服务器配置 - 使用该命令可在默认网络浏览器中访问工作区的浏览器界面。如果您是工作区的管理员,那么您将被接入浏览器界面上的管理员-设置页面。
  • 生命周期 - 使用该命令可访问编辑生命周期定义对话框,通过该对话框管理工作区已定义的生命周期。
  • 命名方案 - 使用该命令可访问编辑修订版本命名方案对话框,通过该对话框管理工作区已定义的修订版本命名方案。
  • 操作 - 使用该命令访问编辑操作权限对话框,通过该对话框定义和管理工作区的全局操作权限。
  • 连接(仅适用于Concord Pro工作区) - 使用该命令可访问连接属性对话框,通过该对话框配置与工作区的连接。
与Altium 365工作区连接时,请注意“标准订阅计划”不支持生命周期管理、修订命名管理和操作权限定义。因此,菜单上不显示生命周期、命名方案操作命令。
对于您建立连接(已连接或已断开连接)的另一个工作区,您将只能访问服务器配置连接命令。

退出工作区

您可以通过以下方式从Altium Designer退出工作区:

  • 单击主应用程序窗口(例如  或 )右上角的“活动服务器”控件。在随后的菜单中单击当前连接的工作区条目最右侧的断开连接控件 ()。

  • 单击优选设置对话框数据管理-服务器页面上与“活动服务器”关联的按钮。确认对话框将弹出,单击

当您退出Altium Designer时,您对工作区的访问也将终止。此外,工作区的管理员可以从工作区浏览器界面的管理员-会话页面删除会话。对于Altium 365工作区,上述操作允许管理员从工作区团队中删除该用户(如果用户正在积极使用工作区,则其无法被删除)。对于Concord Pro工作区,上述操作可用于终止现有会话,从而释放与该Concord Pro工作区的连接。

使用工作区

相关页面:资源管理器面板的使用提示和技巧

与工作区连接后,您可以访问和创建内容。从Altium Designer连接到工作区的主要界面是资源管理器面板

单纯从元件管理的角度来看,工作区的大部分日常交互将在Altium Designer内部通过元件面板来执行。

当您使用Altium Designer时,您可以通过“资源管理器”面板访问完整的工作区内容。仅在进行元件管理时倾向于使用“元件”面板。
当您使用Altium Designer时,您可以通过“资源管理器”面板访问完整的工作区内容。仅在进行元件管理时倾向于使用“元件”面板。

显示面板的方法:

  • 单击Altium Designer右下角的按钮,然后从出现的菜单中选择所需的面板。
  • 视图 » 面板主菜单中选择所需的面板条目。
