Altium Designer의 설치는 Altium Designer 설치 프로그램 덕분에 직관적이고 빠릅니다. 이 마법사 기반 설치 프로그램은 초기 설치 과정을 간소화하면서 설치된 기능 측면에서 초기 '플레이버'를 선택할 수 있게 합니다.
이 페이지에서는 컴퓨터에 Altium Designer를 설치하는 절차를 살펴봅니다.
Altium Designer 설치 프로그램 (일반적으로 온라인 설치 프로그램이라고 함)에 접근하려면, 먼저 작은 크기(약 26MB)의 실행 파일인 AltiumDesignerSetup_<Version>.exe를 다운로드하고 실행해야 합니다. 이 실행 파일은 Altium 웹사이트의 Altium Designer 섹션의 다운로드 페이지에서 다운로드할 수 있으며, 하드 디스크의 원하는 위치에 저장할 수 있습니다.
AltiumDesignerSetup_<Version>.exe
표준 Altium Designer 설치 프로그램은 설치 과정을 완료하기 위해 인터넷 연결이 필요합니다. 대상 PC에서 설치 프로그램을 실행할 수 없는 경우, 오프라인 설치 패키지(일반적으로 오프라인 설치 프로그램이라고 함)를 사용하여 Altium Designer를 설치할 수 있습니다.
먼저, 오프라인 설치 패키지를 획득해야 합니다. 이것은 필요한 설치 파일(확장 프로그램 포함)과 관련된 Altium Designer 설치 프로그램이 포함된 압축된 컬렉션입니다. 후자는 표준 인터넷 기반 설치 프로그램처럼 실행되지만, 필요한 파일을 Altium Cloud 저장소가 아닌 로컬 압축 해제된 콘텐츠에서 가져옵니다.
오프라인 설치 프로그램은 Altium 웹사이트의 Altium Designer 섹션에 있는 다운로드 페이지에서 오프라인 설치 프로그램이 필요하신가요? 링크를 클릭하여 직접 획득할 수 있습니다.
팝업 창이 나타나 오프라인 설치 프로그램이 필요한 이유를 입력하라는 메시지가 표시됩니다. 때때로 방화벽이나 라우터가 설치 트래픽의 일부를 차단할 수 있으므로, 예를 들어 그것이 이유일 수 있습니다. 오프라인 설치 프로그램을 사용하면 이 문제를 해결할 수 있습니다.
이유를 입력한 후 제출 버튼을 클릭합니다. 두 번째 팝업 창이 나타나 요청이 접수되었음을 확인합니다. 요청을 추적할 수 있는 사례 번호가 할당되며, 요청 처리까지 최대 48시간이 소요될 수 있습니다.
확인 이메일을 받으면 다운로드 페이지로 돌아가서 설치 프로그램을 다운로드할 수 있는 버튼이 링크로 대체되었음을 확인할 수 있습니다.
오프라인 설치 프로그램을 획득한 후, 소프트웨어를 설치하려는 대상 PC에 압축을 풉니다.
Installer.exe
Altium Designer 설치 프로그램 환영 페이지가 열립니다.
Altium Designer 설치 프로그램의 초기 환영 페이지입니다.
설치 프로그램은 마법사 기반으로, 진행되는 페이지들이 모여 필요한 소프트웨어 버전과 초기 기능 세트를 효과적으로 설치할 수 있는 정보를 수집합니다.
다음을 클릭하여 계속합니다. 다음 섹션에서는 만나게 될 여러 페이지에 대한 요약을 제공합니다.
설치 프로그램의 이 페이지에서는 Altium 최종 사용자 라이선스 계약(EULA)을 제시합니다.
Altium의 최종 사용자 라이선스 계약을 읽고 동의합니다.
소프트웨어 설치를 계속하기 전에, 이 계약의 조건을 읽고 동의해야 합니다. 계약은 영어(기본), 독일어, 프랑스어, 중국어, 일본어, 러시아어, 한국어를 포함한 다양한 언어로 볼 수 있습니다.
고급 버튼을 클릭하면 고급 설정(Advanced Settings) 팝업 창에 접근할 수 있습니다. 여기에서 필요한 경우 프록시 설정을 지정할 수 있습니다. 변경 사항을 적용하고 라이선스 계약 페이지로 돌아가려면 확인을 클릭합니다.
설치의 고급 옵션으로 프록시 설정을 사용하여 기본 인증을 지정합니다.
EULA를 읽은 후, 동의합니다 상자를 체크하고 다음 버튼을 클릭하여 설치를 계속합니다.
이미 Altium Designer의 기존 설치가 있고, 그 설치를 지금 설치하려는 새 버전으로 업데이트할 수 있는 경우, Altium Designer 설치 프로그램 마법사의 추가 페이지인 설치 모드가 제공됩니다. 이 페이지에서는 기존 버전의 Altium Designer를 업데이트하거나 별도의 새 버전 인스턴스로 설치할지 선택할 수 있습니다. 같은 컴퓨터에서 소프트웨어의 별도 버전 인스턴스를 유지하려면 새 설치 옵션을 선택합니다. 또는 기존 버전 업데이트 옵션을 선택한 다음 드롭다운 필드를 사용하여 업데이트하려는 소프트웨어의 특정 인스턴스를 선택합니다.
이미 같은 버전 스트림 내에 Altium Designer의 이전 설치가 있는 경우, 해당 버전을 업데이트하거나 별도의 고유 인스턴스로 설치할 수 있습니다.
설치 모드를 선택한 후, 다음을 클릭하여 계속합니다.
이제 계정 로그인(Account Log In) 팝업 창이 표시됩니다. 이것은 Altium 계정에 연결된 유효한 라이선스를 사용하여 Altium 계정 자격 증명, 연결된 Google® 또는 Facebook® 계정, 또는 조직의 단일 로그인(SSO) 인증 시스템을 사용하여 로그인하는 것을 의미합니다. 이유는 두 가지입니다:
AltiumLive 자격 증명, 연결된 Google® 또는 Facebook® 계정, 또는 조직의 SSO를 사용하여 계정에 로그인하세요.
설치 프로그램의 다음 페이지에서는 처음에 설치할 기능을 지정할 수 있습니다. PCB 디자인 옵션은 PCB 디자인을 수행하는 데 필요한 기본 소프트웨어와 핵심 기술을 제공합니다. 항상 설치되며 선택 해제할 수 없습니다. 나머지 옵션을 사용하여 설치를 필요에 맞게 조정하십시오. 이것은 초기 설치 시간에도 영향을 미칩니다!
PCB 디자인
Altium Designer 설치에 어떤 초기 기능을 원하십니까? 선택은 여러분의 몫입니다! 필요한 경우 나중에 변경할 수 있습니다.
필요한 기능을 활성화하려면 클릭하세요. 기능을 선택하거나 선택 해제함에 따라 페이지 하단의 텍스트가 동적으로 업데이트되어 다운로드에 필요한 크기와 설치된 후 필요한 디스크 공간으로 어떻게 변환되는지 반영합니다. 다운로드 데이터의 양에 대한 수치는 오프라인 설치 프로그램에는 적용되지 않습니다.
기억하세요, 초기 설치 시 어떤 결정을 하든 설치 후 언제든지 기능을 추가하거나 제거할 수 있습니다. 이를 통해 설계 요구 사항이 계속 변할 수 있는 상황에서 설치를 완전히 사용자 정의할 수 있습니다.
원하는 기능을 정의한 후 다음을 클릭하여 진행하세요.
설치 프로그램의 다음 페이지에서는 소프트웨어의 프로그램 파일(Program Files)과 소프트웨어가 액세스하고 사용하는 공유 문서(Shared Documents)에 대한 설치 대상 폴더를 지정할 수 있습니다.
소프트웨어와 관련 문서가 설치될 위치를 지정합니다.
이 위치는 Altium Designer의 여러 인스턴스를 설치할 때 특히 중요합니다. 이러한 목적지 중 하나 또는 둘 다 현재 비어 있지 않은 폴더(즉, 내용이 없는)인 경우, 대체할 (그리고 비어 있는) 목적지를 지정할 때까지 설치를 진행할 수 없습니다.
기본 폴더 경로(Windows 7 SP1 또는 그 이상)는 다음과 같습니다:
프로그램 파일 (Program Files)
C:\Program Files\Altium\AD24
공유 문서 (Shared Documents)
C:\Users\Public\Documents\Altium\AD24
대체 위치를 지정하려면, 해당 필드에 직접 위치를 입력하거나 필드 오른쪽의 폴더 아이콘을 클릭하여 필요한 목적지 폴더를 찾습니다.
설치 위치가 지정되면, 다음을 클릭하여 계속합니다.
이 페이지는 고객 경험 개선 프로그램에 참여할지 여부를 선택하는 데 사용됩니다. Altium은 이 프로그램을 사용하여 고객이 Altium 제품 및 서비스를 어떻게 사용하는지에 대한 이해를 높입니다. 데이터는 보안 연결을 통해 전송되므로 개인 정보가 보호됩니다. 우리에게 아무것도 보낼 필요가 없으며; 컴퓨터가 자동으로 사용 정보를 Altium 서버로 보내고, 참여는 소프트웨어 성능에 영향을 주거나 작업 중단을 일으키지 않습니다. 우리가 수집하는 데이터는 귀하의 작업, 제품 또는 디자인을 재현하는 데 사용할 수 없습니다.
프로그램에 참여하려면 예, 참여하고 싶습니다를 활성화합니다. 참여하지 않으려면 참여하지 않음을 활성화합니다.
고객 경험 개선 프로그램에 참여할지 여부를 선택합니다.
설치 프로그램은 이제 설치를 진행하는 데 필요한 모든 정보를 가지고 있습니다. 무엇인가를 변경해야 하는 경우 뒤로 버튼을 클릭하십시오. 설치를 취소하려면 취소를 클릭하십시오.
설치를 시작할 준비가 되었습니다!
설치를 진행하려면 다음을 클릭하십시오.
페이지가 설치 준비 완료에서 Altium Designer 설치 중으로 변경되며, 필요한 파일이 먼저 다운로드됩니다(온라인 설치 프로그램을 사용할 때는 보안 클라우드 기반 저장소에서, 오프라인 설치 프로그램을 사용할 때는 압축 해제된 오프라인 설치 패키지에 포함된 파일 세트에서 준비됩니다). 이 다운로드/준비의 진행 상황은 설치 프로그램 내에서 표시됩니다.
설치가 필요한 파일 세트를 다운로드/준비하면서 시작됩니다.
파일의 다운로드/준비가 완료되면, 설치가 진행되며 진행 상황은 설치 프로그램에서 표시됩니다.
다운로드/준비가 완료된 후, 소프트웨어가 설치됩니다.
설치가 완료되면, 설치 마법사의 끝에 도달하게 됩니다.
이것이 설계의 완료 단계입니다; 설치가 완료되었습니다!
Altium Designer 실행 옵션은 설치 프로그램을 종료할 때 Altium Designer를 실행할 수 있도록 기본적으로 활성화되어 있습니다. 마법사를 종료하려면 완료를 클릭하세요.
그게 다입니다. 컴퓨터에 Altium Designer를 설치하고 초기에 기능을 디자인 요구에 맞게 조정했습니다. 이제 가장 잘하는 일을 하고 다음 혁신적이고 (아마도 수익성 있는) 제품을 만들어 보세요!
새 버전의 Altium Designer를 설치하고 실행하면, 시작 시 가장 최근의 이전 설치에서 환경 설정을 가져올 수 있는 설정 가져오기(Import settings) 대화 상자가 열립니다.
이전 버전 설치에서 설정을 가져옵니다.
설정뿐만 아니라 사용자 설정도 복사되어 새 버전이 이전 버전에서 생성된 것과 동일한 모양과 느낌으로 열리게 됩니다. 마지막으로 열린 프로젝트 그룹과 패널 위치까지도요!
초기 시작 시 설정을 가져오는 옵션을 선택하지 않아도 걱정하지 마세요 – 설정은 언제든지 환경 설정(Preferences) 대화 상자 내에서 빠르게 가져올 수 있습니다: 더 알아보기.
Altium Designer를 사용하는 일환으로, Altium의 제품 개선 프로그램에 참여할 수 있습니다. 이 프로그램은 사용자 행동과 환경을 더 잘 이해함으로써 Altium이 앞으로 Altium Designer를 개선하는 데 도움을 줍니다. 언제든지 참여를 시작할 수 있습니다. 반대로 처음에 참여를 시작했지만 나중에 참여하지 않기를 원한다면, 언제든지 프로그램 참여를 중단할 수 있습니다. 참여 여부는 환경 설정 대화 상자의 시스템 – 제품 개선 페이지에서 선택할 수 있습니다(디자인 공간 오른쪽 상단의 버튼을 클릭하여 접근). 또는, 시스템 – 네트워크 활동 페이지의 제품 개선 옵션을 사용하여 참여를 활성화/비활성화할 수 있습니다.
오프라인 인스톨러를 사용하는 경우, Altium Designer를 오프라인 모드로 설정하여 Altium과의 연결을 끊을 수 있습니다. 이는 환경 설정(Preferences) 대화 상자의 시스템 - 계정 관리 페이지(Sysrem - Account Management page)에서 아니요, Altium과 연결을 끊고 싶습니다(No, I wish to remain disconnected from Altium) 옵션을 선택함으로써 가능합니다 ( 이미지 보기). 이 옵션을 활성화하면 Altium Designer 설치가 Altium과 완전히 연결이 끊어집니다. 연결이 끊어진 상태에서는 Altium과의 연결이 필요한 온디맨드 서비스에 접근하거나 사용할 수 없습니다. 본질적으로 이 옵션은 '완전 오프라인' 스위치입니다.
또한, 소프트웨어의 오프라인 설치를 사용하고 있는지 확인할 수 있는 것은 환경 설정(Preferences) 대화 상자의 시스템 - 설치 페이지(System - Installation page)에서 볼 수 있습니다. 오프라인 설치(Offline installation) 옵션이 활성화되어 있으며 압축 해제된 오프라인 설치 패키지 폴더의 경로가 표시됩니다 ( 이미지 보기).
오프라인 설치는 Altium 연결 설정의 상태와 관계없이 업데이트나 새 확장 프로그램을 확인하지 않습니다. 업데이트를 수행하려면 나중에 오프라인 설치 패키지의 새 복사본이 필요합니다.
Altium과 연결이 끊어진 상태에서 오프라인 설치는 Altium On-Prem Enterprise Server 또는 Altium Infrastructure Server의 일부로 제공되는 Private License Service 또는 독립 실행형 라이선스 파일을 사용하여 라이선스를 받을 수 있습니다.
초기 설치 후 Altium Designer 인스턴스를 관리하는 방법에 대한 정보는 다음 링크를 사용하세요:
라이선스 관리

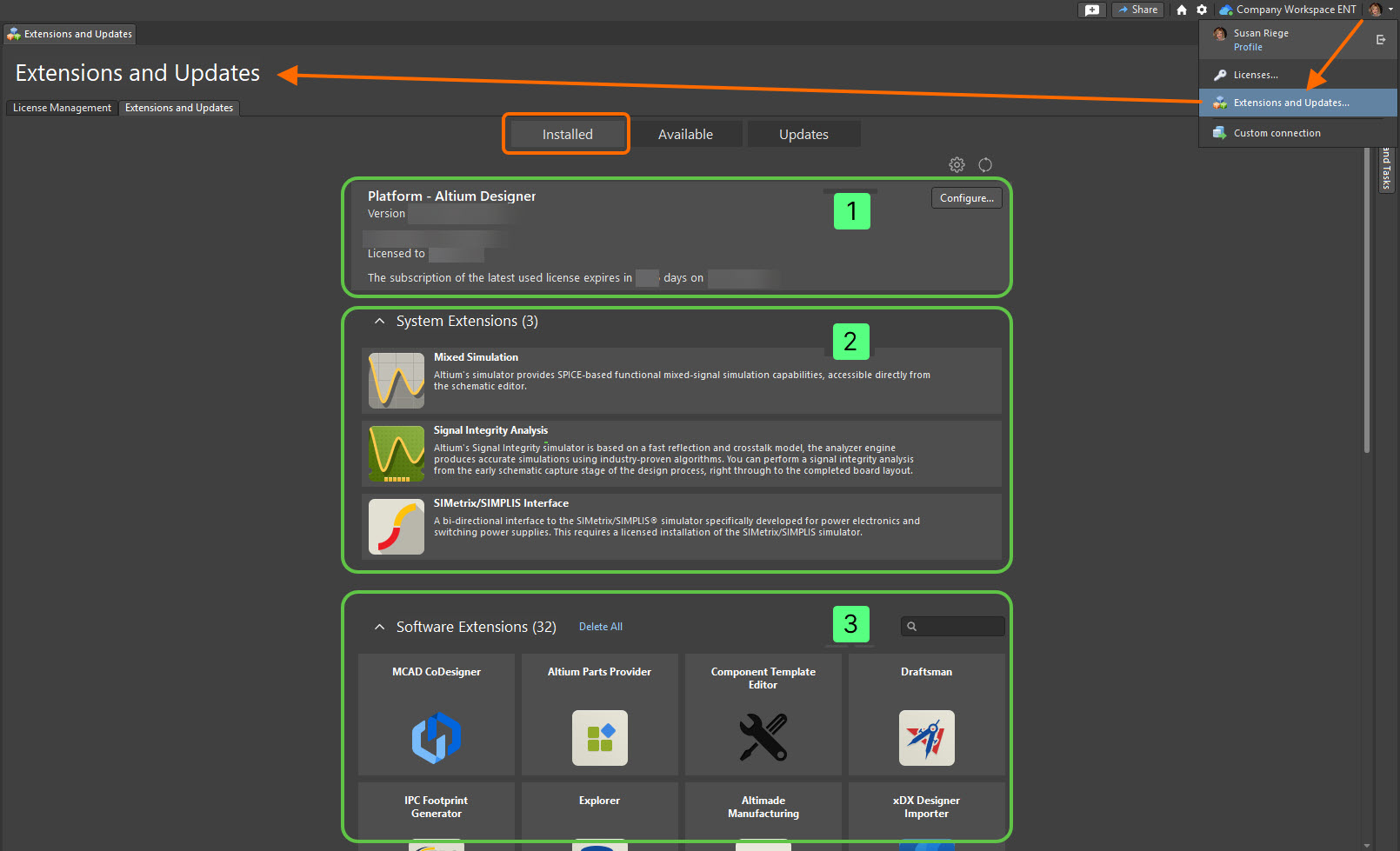

Altium Designer의 확장 기능
소프트웨어의 여러 인스턴스 설치

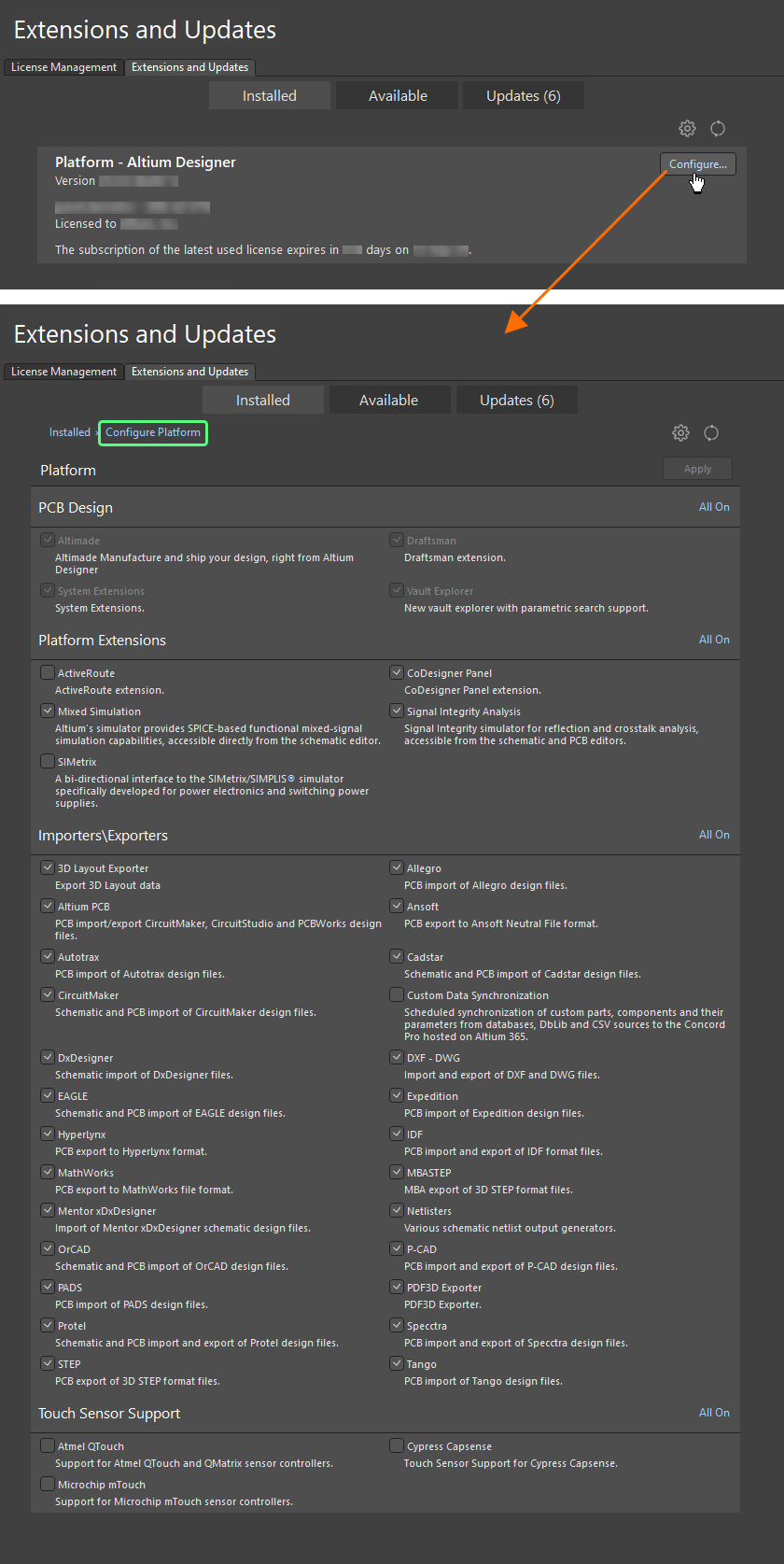

설치 후 핵심 기능 변경

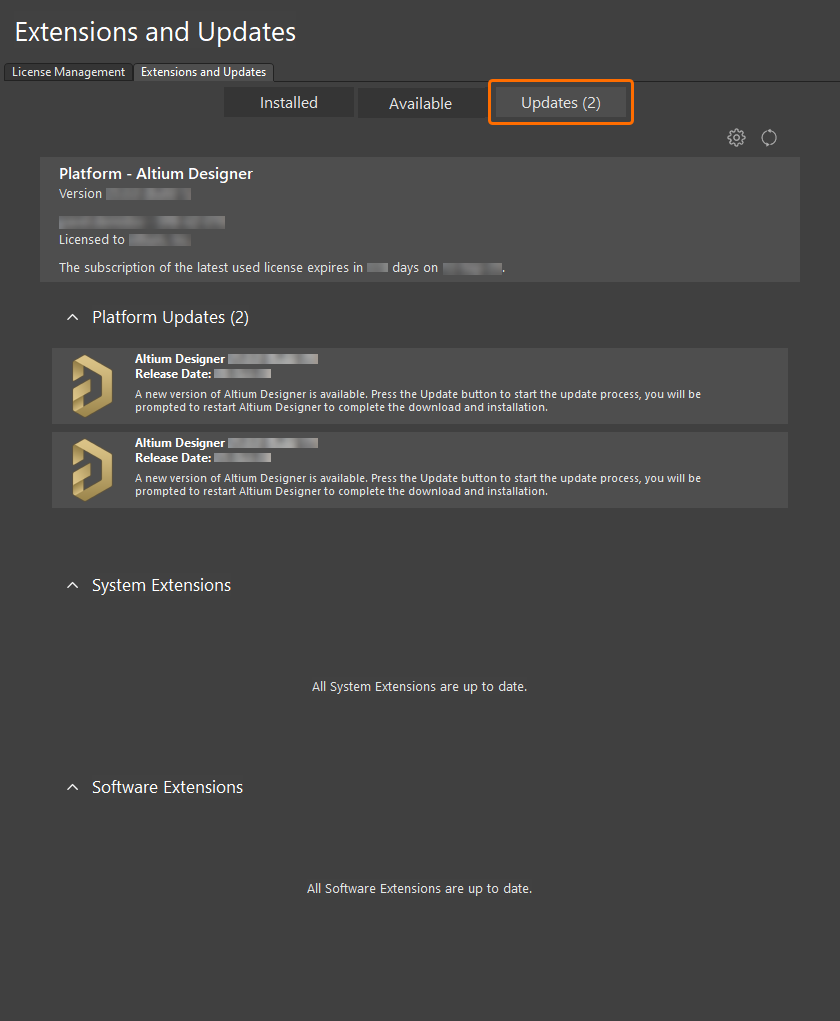

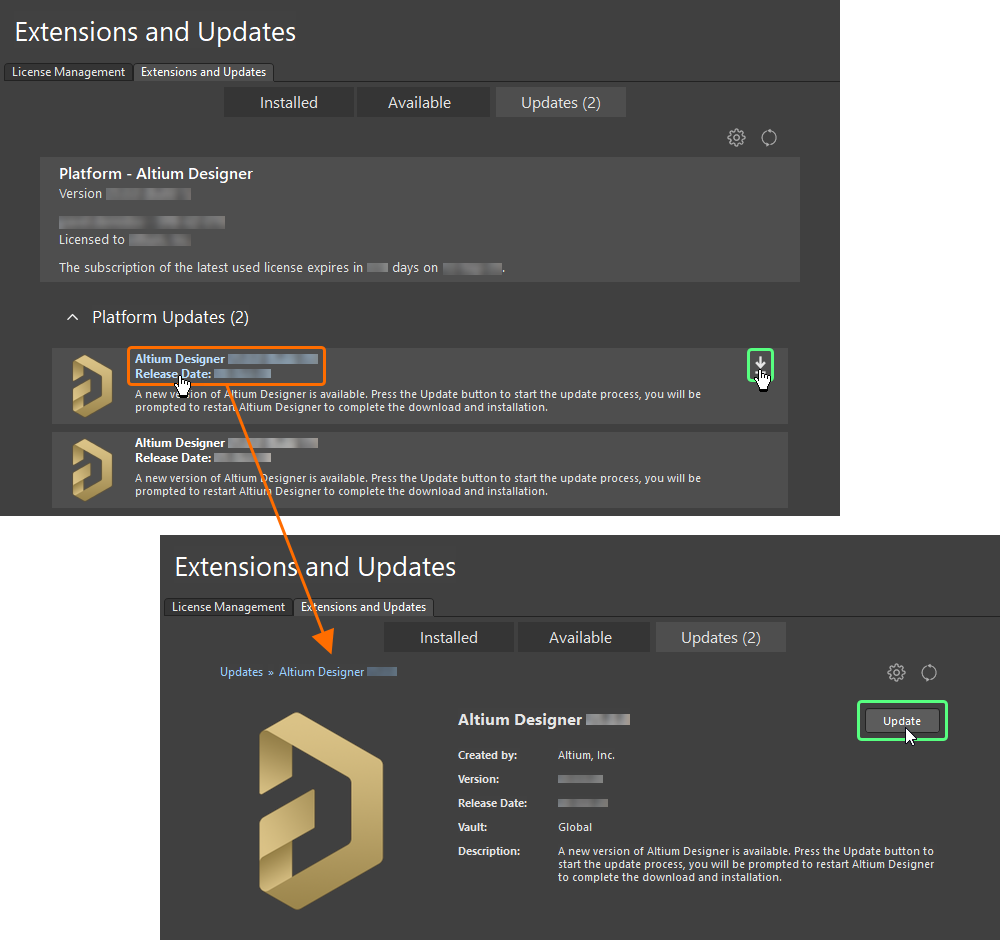

최신 버전으로 업데이트
프로그램 제거
사용가능한 기능들은 Altium 제품 레벨에 따라 다릅니다. 논의하셨던 기능이 소프트웨어에 없다면, Altium 영업에 문의하셔서 자세한 내용을 확인해주세요.
