创建线束布局图
在线束设计以接线图的形式捕获完成后，即可创建该设计的物理表示——线束布局图文档（*.LdrDoc）。在Projects面板中将此文档添加到线束项目：在项目条目上单击右键，然后从上下文菜单中选择Add New to Project » Harness Wiring Diagram （或使用主菜单中的File » New » Harness Layout Drawing命令）。
设置线束布局图文档
当文档设计空间中未选中任何对象时，可在Properties面板中配置布局图文档的选项。主要设置包括：
-
在面板General选项卡的General区域中——选择适用于该文档及其图形元素的度量单位，并设置网格以便更轻松地放置对象。Altium Designer 提供三种网格类型：用于导航的可见网格、用于放置的捕捉网格，以及用于辅助创建连接的捕捉距离。
-
在面板General选项卡的Page Options 区域中——配置文档图纸尺寸与标题栏，或从可用的线束布局图模板中选择。
当线束布局图文档中未选中任何对象时，Properties面板的General与Parameters选项卡
从接线图导入数据
从主菜单选择Design » Import Wiring Diagram命令，以从接线图导入设计数据。元件将按接线图中定义的相对位置放置到布局图图纸上。与元件关联的连接点也会在布局图中放置在各元件旁边。
已从接线图导入数据的线束布局图文档
-
使用该命令后，已应用的更改会列在Messages面板（
）中。
-
接线图中的任何更改都可以使用同一个Design » Import Wiring Diagram命令导入到图纸中。
处理元件
初始状态下，每个元件在布局图中以其符号表示。选中设计空间中的元件后，可在Properties 面板中配置已放置元件的属性。元件的Properties 面板包含以下选项卡：
-
General——元件的一般属性，例如位号与注释、位置、模型表示、参数等。
-
Pins——元件引脚列表。
-
Cavities——分配给该元件的插座腔位（socket cavities）的只读视图。腔位分配只能在接线图中修改——了解更多。
-
Associated Parts——允许将热缩管等附加部件分配给该元件。
配置元件的表示方式
当选中元件时，可在Properties 面板（General选项卡下）Model 区域中使用Graphical Symbol / Physical Model 选项，在符号表示（元件的symbol）与 3D 模型投影（元件的footprint）之间切换。使用该区域中的其他设置可进一步配置表示方式。
|
以原理图符号表示的元件 同一元件以其 3D 模型投影表示 |
使用Physical Model表示方式时，可使用Style 选项将模型显示为Solid（无边线）或显示为Wireframe。使用Side下拉列表的选项选择所需的模型视图方向（提供正交与等轴测选项）。下方图片展示了部分设置及其在设计空间中的对应效果。
Adding Multiple Physical Model Views
-
可使用 Properties 面板中的Add View控件为元件添加多个物理模型视图。添加视图后，使用下拉箭头查看并按设计需要编辑每个物理视图的属性（
）。
-
为元件添加的额外物理视图可在设计空间中通过拖放操作独立移动。
-
无论在设计空间中选中元件的哪个物理模型视图，Properties 面板显示的都是该元件本身的属性。
在线束布局图中定义物理布置
线束内的所有物理连接都定义为线束束组（即使某个束组仅包含一根导线）。每个束组必须从一个连接点开始并在另一个连接点结束。在首次导入线束设计数据时（如上文所述），每个元件旁都会自动放置一个连接点，该连接点与该元件及其所有引脚相关联。如果设计的物理结构需要，也可以放置新的连接点，并配置连接点的已分配对象。
为帮助理解线束布局图文档中各元件的连通关系，你可以在文档中显示连通图。当在 Preferences 对话框的 System – Navigation page 上启用 Connective Graph 选项后，可在元件上使用 Alt+Click 快捷方式，在设计空间中显示连通图（
）。使用 Shift+C 快捷方式或在设计空间右键菜单中的 Clear Filter 命令可清除该图。
连接点的使用
要放置新的连接点，请使用主菜单中的 Place » Connection Point 命令。连接点会如下面所示显示在设计空间中。
已放置连接点的属性（位置、可视化表现等）可在设计空间中选中该连接点后，通过 Properties 面板进行配置。
选中连接点时的 Properties 面板
对选中的连接点，使用 Properties 面板中的 Associated Parts 区域来管理与该连接点关联的部件列表，即你希望与所显示图形表示关联的物理对象。与连接点关联的部件的 3D 模型可用于在文档中表示该连接点。选中连接点后，在 Properties 面板的 Properties 区域中选择 Physical Model ，然后使用 Type 区域中的 Associated Part 下拉列表选择所需的关联部件（
）。模型将生成并显示在文档中。使用 Type 区域中的选项来配置模型的显示方式（
）。
将对象分配给连接点
分配给连接点的对象可根据你的设计意图按需配置。可通过点击 Properties 面板的 Assigned Objects 区域中的
按钮打开 Add Assigned Objects 对话框，将一个或多个对象（元件、拼接/分支（splices/taps）、“不连接（no connect）”对象，以及带连接的屏蔽层）分配给连接点。
-
默认情况下，对话框中启用 Show only unassigned objects 选项，仅列出当前未分配给其他连接点的对象。禁用该选项可显示布局图中所有对象的列表。
-
如果在对话框中选择了已分配给其他连接点的对象，将显示相应的警告和图标（
）。
-
为避免将同一个 splice 分配给多个连接点，如果某个 splice 已分配给另一个连接点，则会自动从当前连接点中移除。
当元件被分配给连接点时，设计空间中会在元件与连接点之间显示一条点划线，如下所示。在 Properties 中，你可以选择分配了哪些元件引脚。点击 Assigned Objects 区域网格中 Pins 列的单元格以打开下拉列表，选择所需的元件引脚。
线束束（Harness Bundle）的使用
要放置新的线束束，请使用主菜单中的 Place » Harness Bundle 命令（快捷键：Shift+B）。
选择该命令后，点击一个连接点（当光标位于连接点热点上方时，光标处会出现红色十字）以放置线束束的起点。移动光标并点击以依次锚定一系列顶点，从而定义线束束的形状。在另一个连接点热点处放置最后一个顶点后，右键单击完成放置。
默认情况下，线束束使用 Any Angle 放置模式放置。放置线束束时，按 Shift+Spacebar 可在放置模式间循环切换。该模式指定放置束时拐角的生成方式以及束可放置的角度。在 90 Degree 或 45 Degree 模式（真正的正交模式）下，按 Spacebar 可在起点与终点子模式之间循环切换。当前模式与子模式会显示在状态栏中。
示例：在线束连接点 CP1 与 CP_P2 之间放置的线束束。
放置并选中后，可拖动线束束的顶点以改变相邻两段之间的夹角。
已放置线束束的属性（位置、可视化表现等）可在设计空间中选中该线束束后，通过 Properties 面板进行配置。
选中线束束时的 Properties 面板
每个线束束会根据接线图中定义的连通关系自动包含相应对象（导线和/或电缆）。当选中该束时，这些对象会列在 Properties 面板的 Bundle Objects 区域中。点击列表中的某个对象，可高亮显示该对象经过的所有束。
在面板 Properties 区域中使用 Length 字段，你可以定义所选束的长度。穿过各束的导线与电缆长度会基于这些束的 Length 值进行计算。计算得到的导线/电缆长度值会显示在面板 Bundle Objects 区域网格的 Length Value 列中。
添加断点

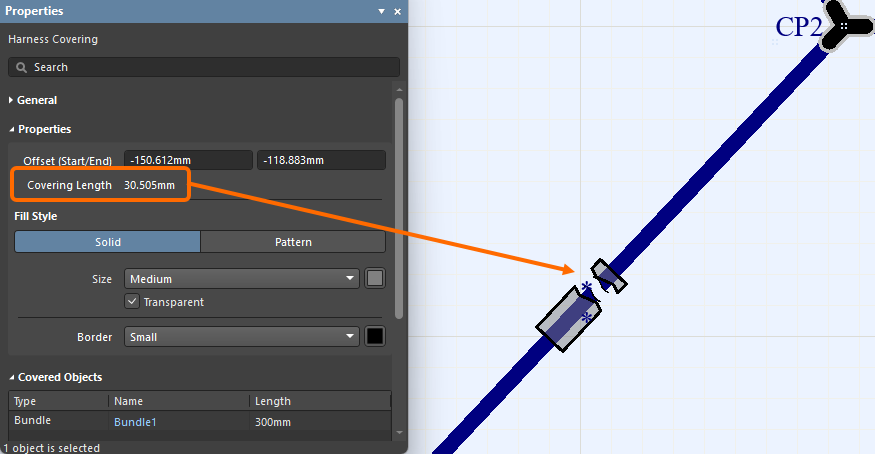

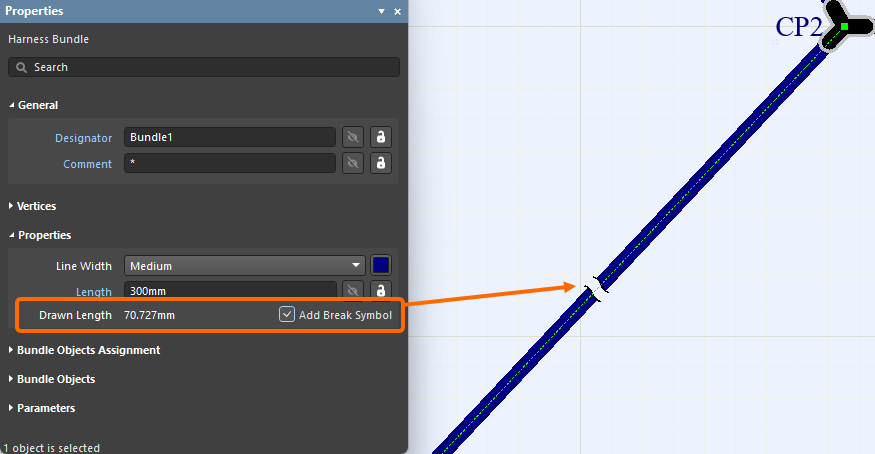

断点用于指示该束为非按比例（NTS），可放置在线束束上。束会在其最长线段的中间显示断裂符号，如下方第一张图所示，同时属性中会显示 Drawn Length。要放置断点，请在束属性的 Properties 区域中启用 Add Break Symbol 选项。覆盖带有断点的线束束的线束包覆层也会在相同位置显示断裂。如果线束包覆层在束断点处结束，则包覆层会绘制得略长一些，如第二张图所示。
-
如有需要，你可以覆盖导线/电缆的计算长度。在 Length Type 列的下拉列表中输入所需的 Offset Length ，或选择 Manual ，以手动定义所需的绝对长度。
-
对于在 MCAD 工具中定义长度、随后通过 MCAD CoDesigner 拉取到 Altium Designer 的导线，MCAD CoDesigner 条目将显示在 Length Type 条目中。在这种情况下无法定义 Offset Length，但你可以通过在下拉列表中选择 Manual 来覆盖长度值（
）。了解更多关于使用 MCAD CoDesigner 进行 Synchronizing a Harness Design Project。
-
当选中束时，Properties 面板中显示束的 Length 值以及其对象的 Length Value 和 Offset Length 值所使用的单位，可在文档中未选中任何对象时，通过 Properties 面板的 General 选项卡上的 Length Units 下拉列表进行指定。
Jumper Wires
跳线可以显示在布局图中。当线束项目的接线图包含一根连接同一线束连接器内腔位的导线时，在设计空间中选中线束束组后，该导线会在 Properties 面板中显示为线束束组的一个对象，并对应到项目布局图上的该线束连接器。
线束束组覆套
可以在线束束组上放置线束覆套对象（Place » Harness Covering）。 覆套长度可在设计空间中放置时或放置后以图形方式修改。
选择线束覆套放置命令后，当光标悬停在线束束组上时，设计空间中会出现一个橙色圆点，表示可放置线束覆套（灰色圆点表示在该具体位置无法放置线束覆套）。在希望覆套开始的位置单击，然后沿束组移动光标到希望覆套结束的位置，再次单击。线束覆套可以相互重叠，如下方视频所示。
当在设计空间中选中线束覆套时，可在 Properties 面板中配置已放置线束覆套的属性。
选中线束覆套时的 Properties 面板
你可以在 Properties 面板中使用 Size 下拉菜单，基于其所覆盖束组的尺寸（束组的 Line Style）来定义线束覆套对象的大小。滚动浏览下方图片，查看不同束组尺寸下的不同覆套尺寸示例。
线束覆套也可配置为 带编织纹理。在 Properties 面板的 Fill Style 区域中，选择 Pattern，然后使用 Pattern 下拉菜单选择所需的编织颜色（黑色、黄色或红色）。
覆套的起点取其路径中最靠左、最靠上的点，并且该路径仅包含覆套所覆盖的束组。
你可以将线束覆套应用/延伸到一个接合点（布局图中两个或多个束组汇合的连接点）上。这样就无需在包含多个连接器的某一段中，在各接合点之间分别放置独立的线束覆套。
在线束覆套放置到布局图后，你可以为其分配一个库元件（或者如果线束覆套已分配元件，也可以选择另一个元件）。 为此，选中线束覆套，并在 Properties 面板的 General 区域中，单击 Design Item ID 字段右侧的
按钮。在打开的 Replace 对话框中，浏览并选择所需元件。已放置的线束覆套将使用所选元件的参数进行更新。
添加布局标签
可在布局图中放置实体标签（Place » Layout Label）。
当在设计空间中选中布局标签时，可在 Properties 面板中配置已放置布局标签的属性（其标号、文本、可视化表现等）。
选中布局标签时的 Properties 面板
在 Text 字段中定义标签文本时，使用 Ctrl+Enter 或 Shift+Enter 来添加新的一行文本。启用 Show only first line 可在设计空间中仅显示 Text 字段的第一行。还可以使用 Alignment 控件按需对齐布局标签文本。
-
要在 BOM 中显示标签文本，你可以在项目的 ActiveBOM document（
）或 manufacturing drawing（
）中的 BOM 表里启用 Label Text 列。注意：布局标签的 Type 属性必须设置为 Standard ，它才会出现在 BOM 中（
）。
-
布局标签放置到布局图后，你可以为其分配一个库元件（或者如果布局标签已分配元件，也可以选择另一个元件）。 为此，选中 布局标签，并在 Properties 面板的 General 区域中，单击 Design Item ID 字段右侧的
按钮。在打开的 Replace 对话框中，浏览并选择所需元件。已放置的布局标签将使用所选元件的参数进行更新。
从库更新布局图对象
以下对象可从其源 Workspace 库更新：
-
线束元件
-
与线束元件关联的部件
-
与连接点关联的部件
-
线束覆套
-
布局标签
当选中某个对象时，可在 Properties 面板中找到与之链接的 Workspace 元件信息（例如，线束元件关联部件的 Associated Parts 选项卡，或布局标签的 General 区域）。
如果存在更新版本的 Workspace 元件可用，修订状态条目会用文本 Out of date 反映这一点。在单个对象层级，可通过单击
按钮将链接更新到 Workspace 元件的最新修订版。
指示线束元件修订版已过期的示例
Update from Libraries 功能（Tools » Update from Libraries）也可用于更新与上述对象列表关联的过期元件。 注意：要使某个对象能通过 Update from Libraries 功能纳入更新，分配给该对象的元件必须包含指向原理图符号的链接。
标注线束布局图对象
使用 Tools » Annotation 菜单中的命令，可对线束布局图文档中的以下对象进行标注：
-
线束元件
-
连接点
-
线束束组
-
线束覆套
-
布局标签
在线束布局图文档中标注对象，类似于在 PCB 设计项目的原理图文档（*.SchDoc）中标注元件。使用以下链接了解线束布局图文档可用的标注命令：
接线图与布局图之间的交叉探测
支持在线束项目的接线图与布局图之间进行交叉探测。可在 Tools 主菜单以及设计空间的右键菜单中访问 Cross Probe 命令。
交叉探测可在以下对象之间执行：
-
接线图与布局图中的元件之间。
-
从接线图中的一根导线定位到布局图中该导线所经过的束组。
-
从布局图中的一个束组定位到接线图中穿过该束组的导线。
|
从线束图中的某个元件交叉探测到布局图中对应的元件。 从布局图中的某个元件交叉探测到线束图中对应的元件。 从线束图中的某根导线交叉探测到布局图中对应的线束束组。 从布局图中的某个线束束组交叉探测到线束图中对应的导线。 |
