Настройка документа многоплатной схемы
Краткий обзор
- Узнайте, как настроить единицы измерения, видимость сетки и привязку к ней для удобного выравнивания элементов документа.
- Ознакомьтесь с форматами листа на основе шаблонов, стандартными и пользовательскими форматами, а также с настройками зон рамки и графического оформления.
- Узнайте, как просматривать параметры проекта и системные параметры, а также создавать, редактировать и удалять пользовательские параметры.
Параметры документа схемы многоплатной системы (*.MbsDoc) можно настроить на панели Properties, когда в рабочей области документа не выбран ни один объект.
Общие параметры документа

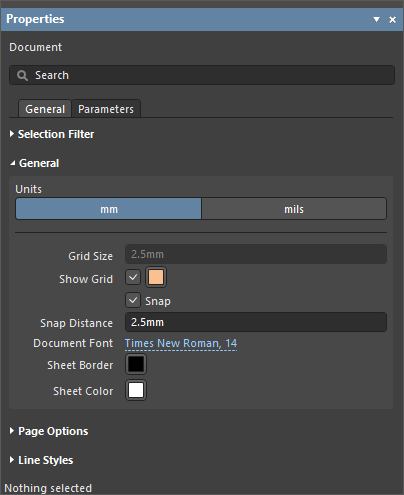

Общие настройки документа схемы многоплатной системы задаются на вкладке General панели Properties, когда в рабочей области не выбран ни один объект. Эти настройки определяют используемые в документе единицы измерения, его базовую структуру (размер, поля и т. д.) и графическое оформление.

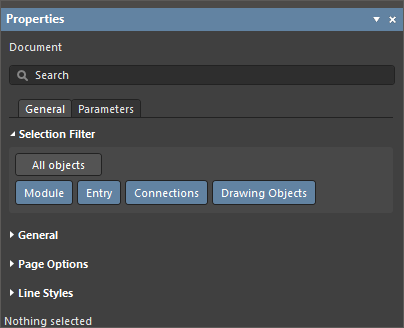

| Параметры в этом разделе панели определяют, какие объекты схемы многоплатной системы можно выбирать в рабочей области. Подробнее см. на странице Работа с фильтром выбора. | |
| Units | Выберите единицы измерения для документа многоплатной системы и его графических элементов. |
| Grid Size | Отображает расстояние между соседними линиями сетки листа. Этот параметр нельзя изменять в документах схем многоплатных систем. |
| Show Grid | Включите этот параметр, чтобы отображать линии сетки на листе документа. Используйте соответствующую кнопку выбора цвета, чтобы задать цвет сетки в рабочей области. |
| Snap | Когда этот параметр включён, в режиме размещения объектов курсор предварительного просмотра привязывается (перескакивает) к пересечениям линий сетки. Курсор также привязывается к вершинам графических объектов (углам и т. д.), серединам линий и центрам окружностей. Это позволяет быстро и легко выравнивать различные элементы документа, располагая их на логической схеме многоплатной системы именно так, как вам нужно. |
| Snap Distance | Задайте расстояние, на котором курсор предварительного просмотра будет привязываться к указанным выше точкам. При привязке к середине, вершине или центру курсор предварительного просмотра принимает вид оранжевой точки. |
| Document Font | Задайте размер, начертание и дополнительные атрибуты шрифта для текста, связанного со всеми объектами на листе документа. Для отдельного объекта настройки шрифта можно переопределить на панели Properties, выбрав этот объект. |
| Sheet Border | Используйте соответствующую кнопку выбора цвета, чтобы задать цвет линий зонной рамки и обозначений зон на листе документа. |
| Sheet Color | Используйте соответствующую кнопку выбора цвета, чтобы задать цвет фона листа документа. |

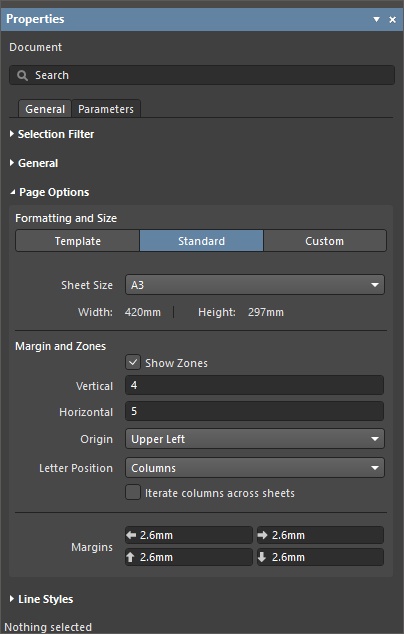

| Formatting and Size | Выберите способ задания формата страницы:
|
| Show Zones | Включите этот параметр, чтобы отображать разделение на зоны в рамке листа. |
| Vertical | Задайте количество делений (строк) на вертикальном поле листа. Тип буквенно-цифровых обозначений зон определяется настройками Origin и Letter Position в этом разделе панели. |
| Horizontal | Задайте количество делений (столбцов) на горизонтальном поле листа. Тип буквенно-цифровых обозначений зон определяется настройками Origin и Letter Position в этом разделе панели. |
| Origin | Укажите, с какого угла листа (листов) документа будут начинаться буквенно-цифровые обозначения зон по периметру (позиция зоны A-1 или 1-A). |
| Letter Position | Укажите, где на листе (листах) документа будут размещаться буквенные обозначения зон: в горизонтальных зонах по периметру (столбцах) или в вертикальных зонах (строках). |
| Margin | Задайте расстояние от края страницы до каждой из четырёх линий рамки. |

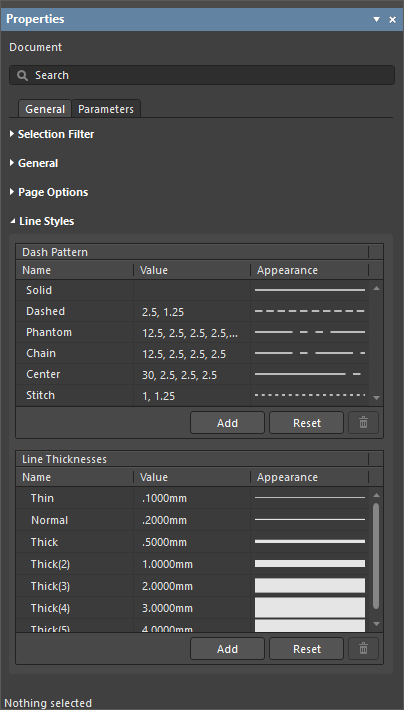

| Dash Pattern | Длины штрихов и промежутков для вариантов штриховых линий в единицах по 0,02 мм (в метрическом режиме). Например, значение шаблона 20,10,20 задаёт повторяющуюся последовательность штрихов и промежутков длиной 0,4 мм, 0,2 мм и 0,4 мм с длиной цикла 1 мм (50 единиц). Пользовательский вариант штриховой линии можно создать с помощью кнопки  и удалить с помощью кнопки  . |
| Line Thicknesses | Толщина линий для доступных вариантов стиля линии. Новый вариант толщины линии можно создать с помощью кнопки . Используйте кнопку  , чтобы восстановить значения по умолчанию. Выберите запись в списке и нажмите кнопку , чтобы удалить её. |
)
)
)
, чтобы повторно применить выбранный шаблон. Для устаревшего шаблона рабочего пространства будет применена его последняя ревизия.
справа от поля Source, чтобы найти и выбрать шаблон листа на жёстком диске.
)Параметры документа

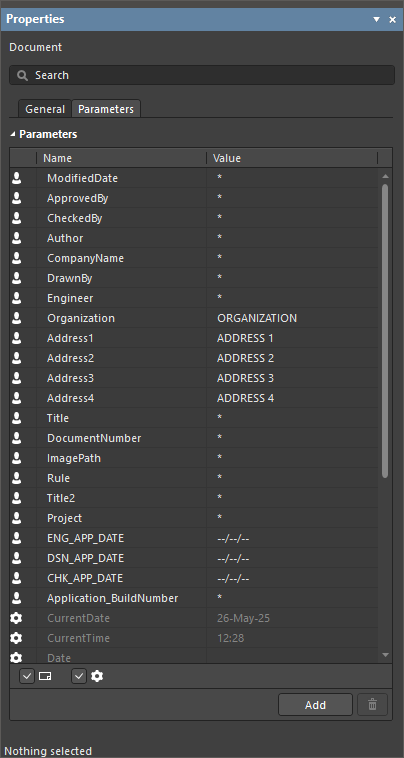

На вкладке Parameters панели Properties, когда в рабочей области не выбран ни один объект, отображается таблица параметров, доступных в текущем документе. В списке представлены параметры проекта, системные и добавленные пользовательские параметры.
Используйте кнопки
и
для создания и удаления собственных пользовательских параметров. Имена пользовательских параметров должны быть уникальными.
Используйте флажки в нижней части списка, чтобы указать, какие параметры отображать:
(параметры проекта) и
(системные). Параметры проекта и системные параметры доступны только для чтения, а добавленные пользовательские параметры можно редактировать, и они всегда отображаются в списке.
