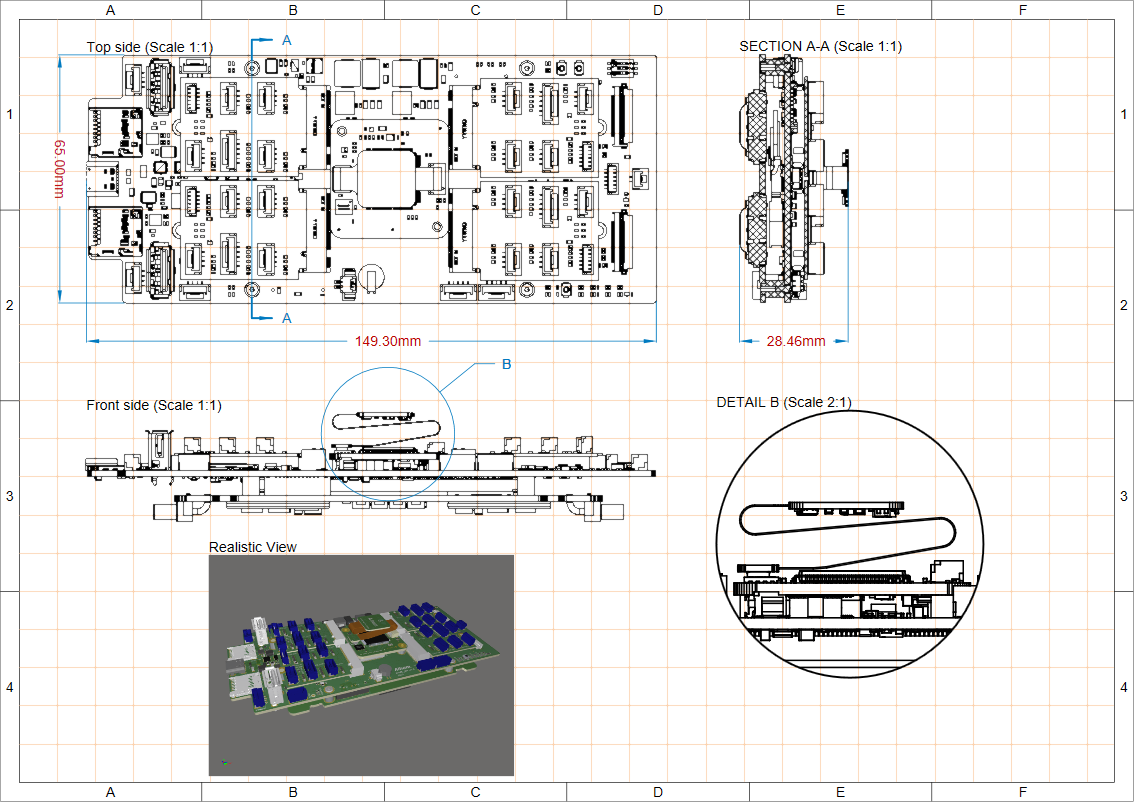

多板装配 完成后（了解更多），即可按需创建并标注制造图。此处正在 Draftsman 编辑器中为多板设计创建制造图。
设置制造图文档
要为多板设计创建制造图，应将新的 Draftsman 文档（*.MbDwf）添加到多板项目中。为此，在 Projects 面板中右键单击项目条目，然后从上下文菜单中选择 Add New to Project » Draftsman Document （或使用主菜单中的 File » New » Draftsman Document 命令）。在打开的 New Document 对话框中，根据需要选择可用的制造图模板，并确保选择了正确的 Project 以及多板装配 Document 。

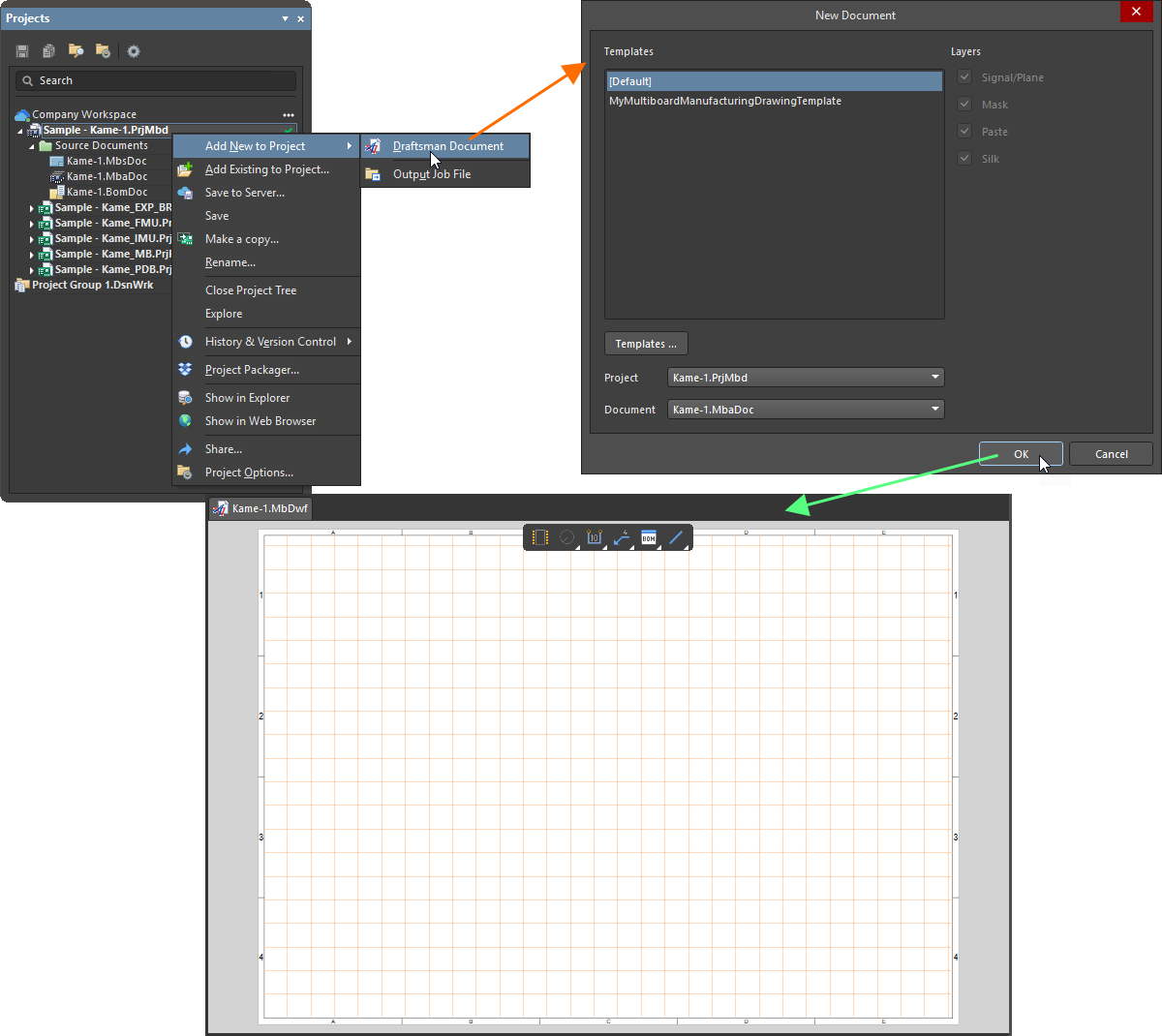

使用 Projects 面板和 New Document 对话框向多板项目添加新的 Draftsman 文档。
Creating a Manufacturing Drawing Template
制造图模板用于定义制造图文档的内容以及（可选的）其样式属性。
要创建新的制造图文档模板：
-
当多板设计项目为活动项目时，通过从主菜单中选择 File » New » Draftsman Document 命令来创建新的制造图文档。
-
定义模板的内容。模板支持多页文档、主文档属性的数据（表格与列表、图纸类型等）、页面设置以及不依赖多板设计内容的元素。可使用图纸模板（Sheet Template）来定义新建或现有图纸文档的图形格式，并且该图纸模板也会作为制造图文档模板的一部分保存。
多页制造图文档通常可能包含多板视图和 BOM 表。保存为 Draftsman 多板文档模板时，将保留当前多板设计的数据，以定义图纸内容的“外壳（shell）”。
-

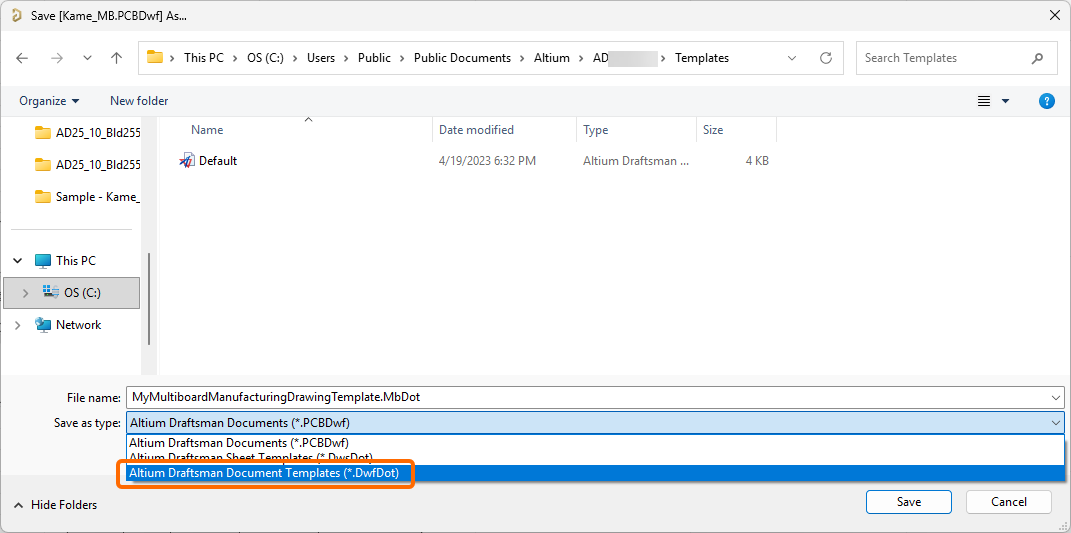

从主菜单中选择 File » Save Copy As 或 File » Save As 命令。在出现的 Save 对话框中，浏览到你所安装的 Altium Designer 的本地模板文件夹（在 Preferences 对话框的 Data Management – Templates page 底部的 Local Templates folder 字段中定义；C:\Users\Public\Documents\Altium\AD<Solution/Version>\Templates 为默认安装位置），输入所需的模板名称，并在 Save as type 下拉列表中选择 Altium Draftsman MultiBoard Document Templates (*.MbDot)。
单击 Save 后，现有图纸文档的内容与属性（与从多板设计中提取的数据相关的除外）将被保存为制造图文档模板。如果源图纸文档具有特定页面样式（例如由 Sheet Template 应用），这些图形元素与属性也会随新的制造图文档模板一起保存。
之后当其作为新制造图文档的模板使用时，项目数据会加载到该“外壳”中以替换模板数据，从而重新创建文档格式及其内容类型。
制造图文档的选项可在 Properties 面板的 Document Options 模式中进行配置；当文档设计空间中未选中任何对象时，该模式处于活动状态。更多信息请参阅 Setting Up a Draftsman Document 页面。
-
制造图文档创建完成后，可通过主菜单中的 Tools » Import Changes From <MultiBoardAssemblyDocumentName.MbaDoc> 命令或在设计空间中右键菜单的相同命令，将多板装配中的任何更改导入到制造图中。
-
制造图对象的默认属性可在 Preferences 对话框的 Draftsman – Defaults page 中配置。这些属性将在放置后续对象时应用。
-
Bookmarks panel 提供了一种便捷方式，用于在多页制造图中导航与管理。该面板以可展开的树状视图呈现完整的文档结构，包含所有文档图纸以及这些图纸中的主要视图对象。
使用视图
在制造图文档中，你可以放置本项目所包含的多板装配视图。
多板视图
多板视图（Place » Multiboard View）是由构成多板装配（*.MbaDoc）的各部件外形轮廓自动合成的图形。

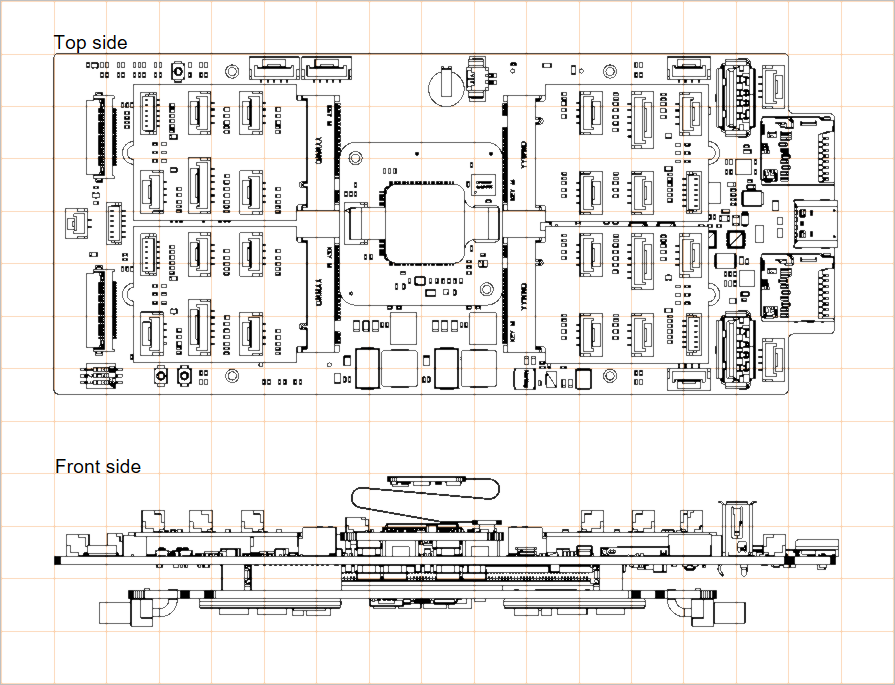

两个已放置的多板视图，分别从顶部与前侧显示多板装配

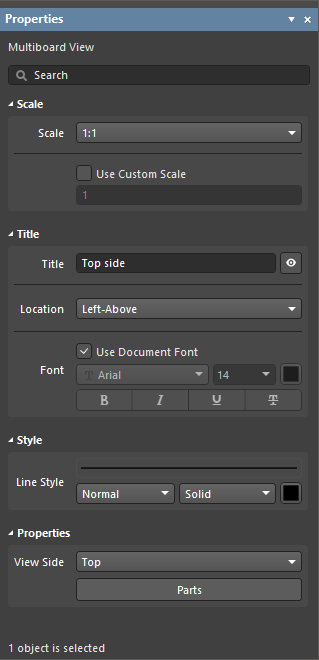

当在设计空间中选中该视图（
）时，可在 Properties 面板中配置已放置多板视图的属性。
比例
|
Scale，
Use Custom Scale |
使用这些选项配置视图比例。更多信息请参阅 Working with Views 页面。 |
标题
|
Title，
Location，
Font |
使用这些选项配置视图标题。更多信息请参阅 Working with Views 页面。
Title 字段可包含静态文本以及以特殊字符串形式表示的任意参数。使用 =<ParameterName> 语法将参数包含到标题中。所包含参数的值将显示在图纸上的标题中。
|
样式
|
| Line Style |
使用下拉列表选择用于渲染视图边框/外轮廓的线宽与线型。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用关联的颜色按钮指定线条颜色。 |
属性
|
| View Side |
用于渲染板图的视图方向。使用下拉菜单从一系列预设视图方向中选择。 |
 |

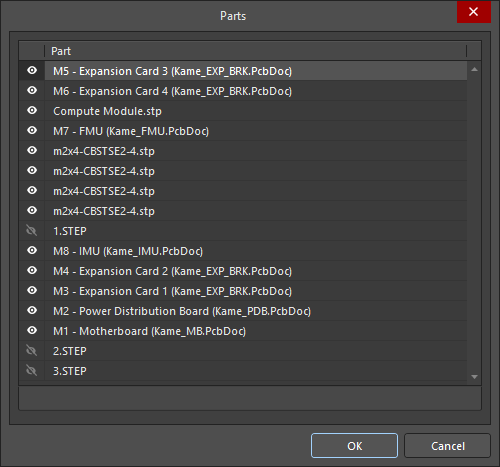

单击该按钮打开 Parts 对话框，你可以在其中管理所选视图（ ）上构成装配的部件可见性。 |
剖视图
剖视图提供轮廓切片，或从已放置的多板视图中，沿指定“切割”点生成的剖面图。剖视图生成器会使用当前多板装配中可用的 3D 数据，创建与指定切割点对齐的独立剖面图。可从一个多板视图创建任意数量的剖视图。
从同一个多板视图创建的两个已放置剖视图
可从一个多板视图创建任意数量的剖视图。 如果你在制造图中创建多个剖视图，建议为每个剖视图指定唯一标签。
在制造图文档中放置剖视图的步骤如下：
-
选择剖视图放置命令（Place » Additional Views » Section View）。
-
将光标置于多板视图上，此时一条垂直切割线（初始为 A-A）会跟随光标移动——使用 Spacebar 在垂直与水平切割线之间切换。
-
单击以设置切割线位置。
-
将光标移动到线的任一侧以设置视图方向（由切割线箭头指示），然后单击确认。
-
拖动并将新的剖视图放置到所需位置。
当在设计空间中选中已放置的剖视图后，可通过图形方式修改其位置、大小与目标点。该视图支持不同的图形编辑模式：
-
Click, Hold&Drag拖动剖视图图形以更改其位置。
-
Click, Hold&Drag拖动剖视图的缩放手柄（节点），该手柄位于其外轮廓的右上角，用于修改视图的渲染尺寸。
-
Click, Hold&Drag剖视图的剖切线（远离其节点处），以更改穿过装配体的剖切位置。
-
Click, Hold&Drag剖视图剖切线的某个节点，以更改穿过装配体的剖切范围。
-
拖动剖切线或其节点时，使用 Spacebar 来更改 Positioning Mode （Horizontal 或 Vertical）。

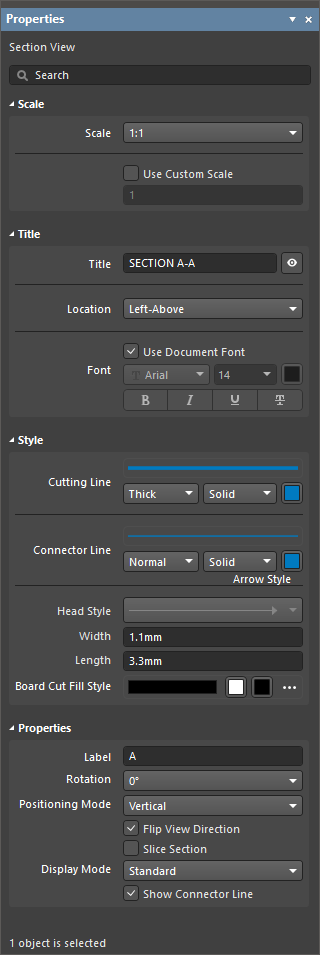

已放置剖视图的属性（包括其图纸表示样式、视图方向和标注）可在设计空间中选中该视图时，通过 Properties 面板进行配置（
）。
比例
|
Scale,
Use Custom Scale |
使用这些选项配置视图比例。更多信息请参阅 Working with Views 页面。 |
标题
|
Title,
Location,
Font |
使用这些选项配置视图标题。更多信息请参阅 Working with Views 页面。
Title 字段可包含静态文本以及以特殊字符串形式表示的任意所需参数。使用 =<ParameterName> 语法将参数加入标题。所包含参数的值将显示在图纸页上的标题中。
|
样式
|
| Cutting Line |
使用下拉列表选择用于渲染视图箭头指示线的线宽和线型。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用相应的颜色按钮指定线条颜色。
|
| Connector Line |
使用下拉列表选择用于渲染视图剖切线的线宽和线型。该剖切线位于带箭头的剖切指示符之间（并穿过板级装配视图）。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用相应的颜色按钮指定该线条的颜色。
|
| Arrow Style |
使用提供的选项配置剖切指示符。
|
| Board Cut Fill Style |
使用这些选项配置被剖切（切开）的电路板的图形填充图案与颜色显示。图案色块会根据已配置的设置显示图案预览。使用相应的颜色按钮为填充和剖面线图案指定颜色。选择相应的  按钮以访问以下选项：
-
Pattern – 剖切板的图形图案。从下拉菜单中选择 Solid 填充或 ANSI 图案（ANSI 31 或 ANSI 37）。
-
Scale – 所应用 ANSI 剖面线图案的相对线间距。
-
Rotation – ANSI 剖面线的角度，其中 0 的值等同于 45°。
-
Hatch Thickness – ANSI 图案线的线宽。
|
属性
|
| Label |
用于视图标签名称的文本字符串/字符，显示为剖切标签。
也可使用 ViewLabel 参数将其包含在视图标题中。
|
| Rotation |
剖视图相对于源多板视图的旋转角度。使用下拉菜单从一系列 90° 预设值中选择。
|
| Positioning Mode |
剖切的 X/Y 方向，可为 Horizontal 或 Vertical。 |
| Flip View Direction |
启用后，剖视图方向（即“观察”的方向）将反转。剖切线方向箭头也会相应改变。 |
| Slice Section |
启用后，将禁用剖切线后方对象的可见性。它会从视图中移除背景对象，从而创建穿过电路板的真实剖切视图。 |
| Display Mode |
剖切指示箭头的显示样式，使其位于剖切线之后（Standard）或之前（Alternative）。 |
| Show Connector Line |
启用后，将显示剖切线。
|
板细节视图
板细节视图是多板视图中某个已定义区域的浮动放大视图。板细节视图可创建为圆形或矩形。

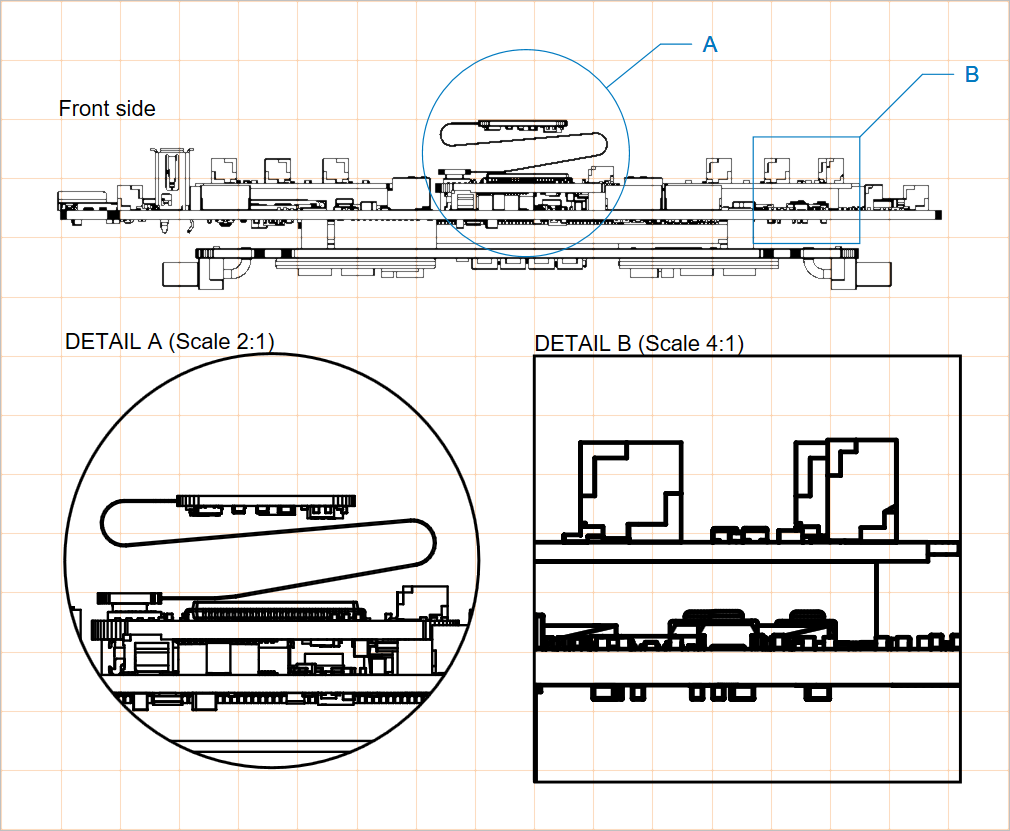

从同一多板视图创建的两个已放置板细节视图（圆形与矩形区域）
如果在文档中创建多个板细节视图，建议为每个视图设置唯一标签。
创建板细节视图的步骤如下：
-
选择板细节视图放置命令（Place » Additional Views » Board Detail View » Circle area detail view 或 Place » Additional Views » Board Detail View » Rectangle area detail view，取决于所需的视图形状）。
-
在多板视图上单击一点，以指定目标板细节视图区域的中心。
-
移动鼠标，然后单击以指定视图区域（板细节视图源）的半径（圆形视图）/角点（矩形视图）。视图将以浮动方式跟随光标显示。
-
再次单击以设置板细节视图放大图的位置。
板细节视图及其源区域/尺寸都可以进行图形化修改。要启用其图形编辑模式，请单击图形表示的任意部分，包括板细节视图放大图、源区域的边界、标签或连接/引线。
-
Click, Hold&Drag 板细节视图本身（源区域的放大视图），以更改其位置。
-
将光标悬停在标签或连接/引线（光标将变为“移动”十字光标 –
）上，然后 Click, Hold&Drag以移动视图源区域的位置。
-
将光标悬停在源区域轮廓上（光标将变为“调整大小”十字光标 –
），然后 Click, Hold&Drag以更改视图源区域的大小。
-
如果板细节视图对象使用标签引线（在 Properties 面板中将 Display Mode 设置为 With Leader），则会显示一个可拖动的编辑手柄，用于重新定位引线及其标签。

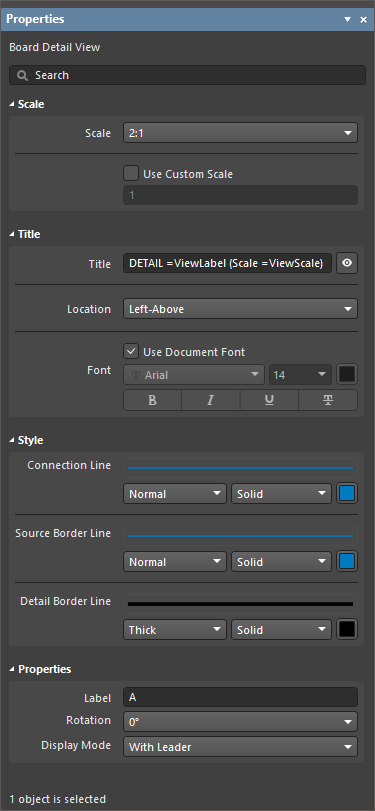

已放置板细节视图的属性（包括其放大倍数（比例）、标注和线条属性）可在设计空间中选中该视图时，通过 Properties 面板进行配置（
）。
比例
|
Scale,
Use Custom Scale |
使用这些选项配置视图比例。更多信息请参阅 Working with Views 页面。 |
标题
|
Title,
Location,
Font |
使用这些选项配置视图标题。更多信息请参阅 Working with Views 页面。
Title 字段可包含静态文本以及以特殊字符串形式表示的任意所需参数。使用 =<ParameterName> 语法将参数加入标题。所包含参数的值将显示在图纸页上的标题中。
|
样式
|
| Connection Line |
使用下拉列表选择用于渲染引线标签线（当 Display Line 选项设置为 With Leader 时）或连接源轮廓与视图本体的线（当 Display Line 选项设置为 Connected 时）的线宽和线型。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用相应的颜色按钮指定线条颜色。
|
| Source Border Line |
使用下拉列表选择用于渲染视图源区域轮廓的线宽和线型。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用相应的颜色按钮指定线条颜色。
|
| Detail Border Line |
使用下拉列表选择用于渲染视图放大区域轮廓的线宽和线型。可用选项在设计空间未选中任何对象时，于 Properties 面板的 Line Styles 区域中定义。更多信息请参阅 Setting Up a Draftsman Document 页面。 使用相应的颜色按钮指定该线条的颜色。
|
属性
|
| Label |
用于视图标签名称的文本字符串/字符。当 Display Line 选项设置为 With Leader 或 No Leader 时，它将显示为视图标签。
也可以使用 ViewLabel 参数将其包含在视图标题中。
|
| Rotation |
显示放大区域的角度，其中 0° 与源（目标）工程图视图中该区域固有的视图角度相关。在下拉菜单中从一系列 90° 视图选项中选择。
|
| Display Mode |
视图源的连接线样式。使用下拉列表选择 Connected、With Leader 或 No Leader 样式。 |
板卡真实视图
板卡真实视图（Place » Additional Views » Board Realistic View）是当前多板装配的可缩放 3D 渲染图。放置后，该视图将初始采用多板装配编辑器当前的 3D 视图。

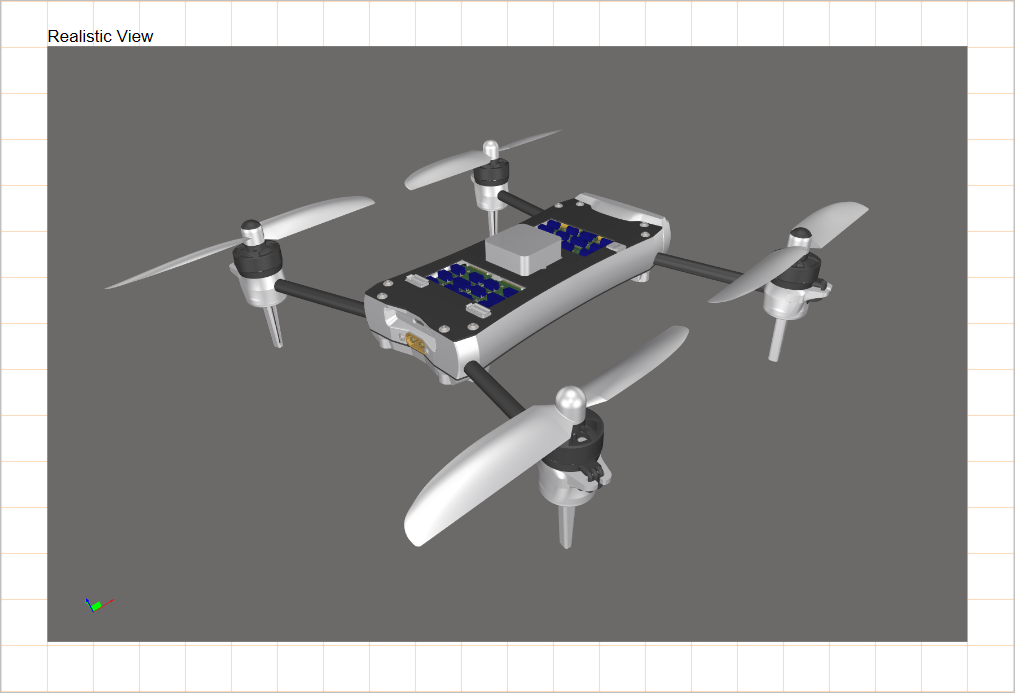

已放置的板卡真实视图

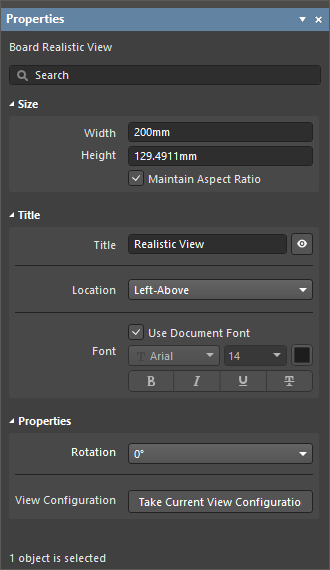

当在设计空间（
）中选中该视图时，可在 Properties 面板中配置已放置板卡真实视图的属性。
尺寸
|
| Width |
视图的宽度。 |
| Height |
视图的高度。 |
| Maintain Aspect Ratio |
启用此选项后，当通过输入新的 Width 或 Height，或在设计空间中拖动对象的选择节点来缩放对象时，图像尺寸将保持比例不变。 |
标题
|
Title、
Location、
Font |
使用这些选项来配置视图标题。更多信息请参阅 Working with Views 页面。
Title 字段可包含静态文本以及以特殊字符串形式表示的任意所需参数。使用 =<ParameterName> 语法将参数包含到标题中。所包含参数的值将显示在工程图图纸的标题中。
|
属性
|
| Rotation |
用于渲染视图的旋转角度，由下拉菜单应用。 |
| View Configuration |
单击  按钮，使渲染视图采用当前在多板装配编辑器中应用的视图配置设置，这些设置在其 View Configuration panel 中定义。
|
工程图标注与尺寸标注
提供了一系列附加的标注、尺寸标注和绘图工具，用于向制造工程图添加重要信息。其中包括自动注释与高亮系统，以及用于指示对象轮廓的长度、尺寸和角度，或指定对象之间距离的工具。也提供 BOM 和通用表格。

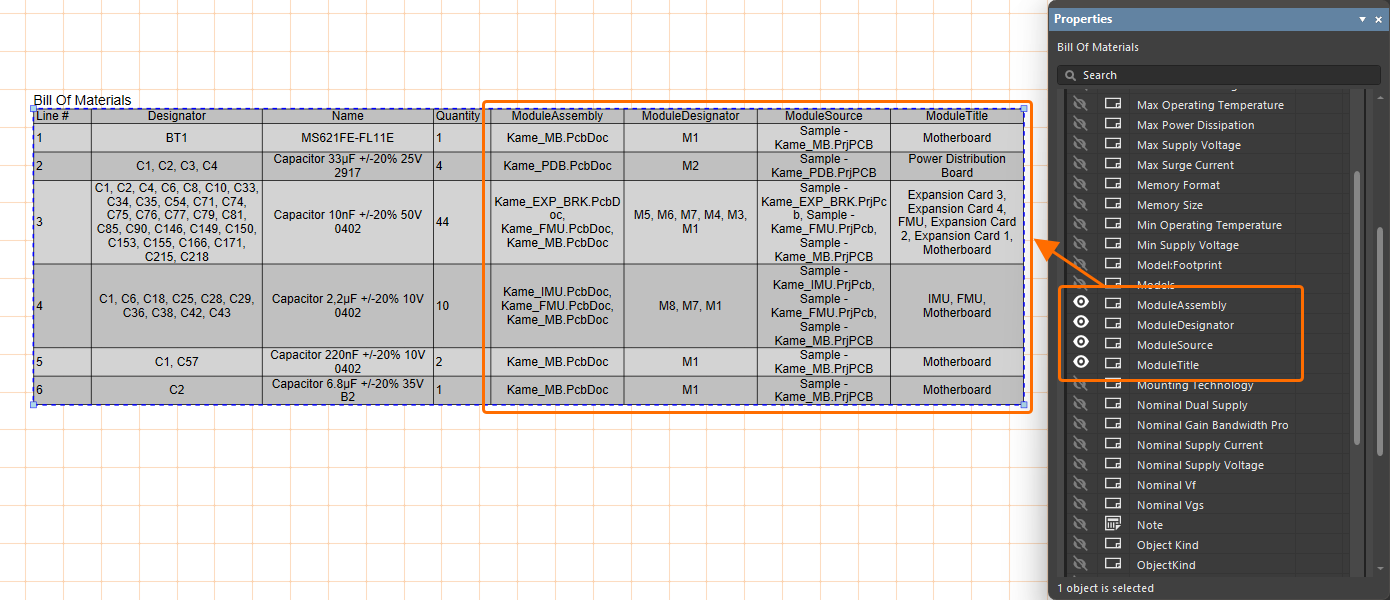

添加到多板制造文档中的 BOM 表将从多板 ActiveBOM 文档中提取数据并反映其内容。表格内容将包含整个多板设计中的所有器件条目。还提供附加的模块参考参数列（ModuleAssembly、ModuleDesignator、ModuleSource 和 ModuleTitle）—
。
