印刷データの準備

Altium DesignerのPCBプロジェクトのための印刷ベースの出力は、出力ジョブ設定ファイル(*.OutJob)を作成することで利用可能です。ジョブ出力を作成すると、合成図や回路図など、一般的な二次元PCBプリントアウトを含む、製造文書の範囲が出力用に利用できます。

出力ジョブファイルは、設計の出力の準備を効率化し、高い整合性のプロジェクトリリースプロセスを使用してその後の生成を行うことを容易にしますが、アクティブドキュメントの印刷ベースの出力は、適切なエディターからFile » Printコマンドを使用して直接生成することもできます。ここで定義された設定オプションは、出力ジョブファイル内の同じ出力タイプに定義されたものとは明確に異なります。前者の場合、設定はプロジェクトファイルに保存されます。後者の場合は、出力ジョブファイルに保存されます。ファイルメニューからアクセスしたページとプリンターに関する設定オプションも、出力ジョブファイル内からアクセスした場合に定義されたものとは別です。再び、前者はプロジェクトファイルに、後者は出力ジョブファイルに保存されます。

回路図印刷ベースの出力の準備

回路図印刷ベースの出力は、アクティブな出力ジョブファイルにDocumentation Outputs領域の[Add New Documentation Output]コントロールのSchematic Printsメニューから、またはメインメニューのEdit » Add Documentation Outputs » Schematic Printsサブメニューから選択することで追加できます。

回路図の印刷設定は、Printダイアログで行います。

2DプリントベースのPCB出力の準備

PCBのプリントアウトは他のプリントアウトと異なり、任意の数のプリントアウト(ページ)を含めるように設定でき、各プリントアウトには、機械層やシステム層を含む、設計で使用される任意の組み合わせのレイヤーを含めることができます。

プリントベースのPCB出力は、以下のコントロールのメニューからアクティブな出力ジョブファイルに追加することができます:

  • Documentation Outputs領域の[Add New Documentation Output]コントロール(またはメインメニューのEdit » Add Documentation Outputsのサブメニュー) - 合成図PCBプリント
  • Assembly Outputs領域の[Add New Assembly Output]コントロール(またはメインメニューのEdit » Add Assembly Outputsのサブメニュー) - アセンブリ図
  • Fabrication Outputs領域の[Add New Fabrication Output]コントロール(またはメインメニューのEdit » Add Fabrication Outputsのサブメニュー) - 合成ドリルガイドドリル図最終マスクセットパワープレーンセット

希望の出力を右クリックして、設定を選択し、印刷する内容を定義し、印刷物を表示し、その設定定義を編集できるPrintダイアログにアクセスします。

フィットしていないコンポーネントの銅形状とはんだマスクは、そのバリアントがフィットしていないと設定されていても、PCB印刷物に表示されることに注意してください。この機能は、Advanced SettingsダイアログPCB.PrintNotFittedComponentsオプションが有効になっている場合に利用可能です。

  • OutjobファイルからPrintダイアログにアクセスする場合、プレビューは自動的に生成されないことに注意してください。プレビューを生成するには、F5キーを押すか、プレビューエリアの上部または内部にある更新 (F5)リンクをクリックしてください。
    • 24.3では、印刷されないフィットコンポーネント機能がオープンベータからパブリックに移行します:
      • 完了 - ベータリリース後:上記の条件付きボックスのベータとAltium社員を無効にし、下記の条件付きボックスのベータとAltium社員を有効にします。
      • 完了 - パブリックリリース後:上記の条件付きボックスとその内容を削除し、下記のボックスを削除し、内容を残します。
  • 印刷されないフィットコンポーネントがリリース状態にある場合 - 下記の文から「この機能は、Advanced SettingsダイアログPCB.PrintNotFittedComponentsオプションが有効になっている場合に利用可能です。」部分を削除します。

Printダイアログのオプションとコントロールは、3つのタブに配置されています:

  • General タブには、プリンターとページ設定を構成するオプションがあります。
  • Pagesタブには、表示オプション、レイヤー設定の管理オプションが含まれており、ページの追加/削除ができます。
  • Advancedタブには、指定子設定オプション、フォントおよび色のオプションが提供されています。

ダイアログの右側にあるプレビューエリアは、設定の変更を反映します。設定が変更されたときは、更新(F5)が必要です。

印刷設定の一般設定を構成する

印刷の基本設定は、PrintダイアログのGeneralタブで構成されます。

このタブに含まれる設定は以下の通りです:

  • プリンターとプリセット設定(OutJobファイルからPrintダイアログにアクセスする場合Printerフィールドは設定不可で、プリンター設定はOutJobファイル自体に定義されています)。
  • ページ設定、印刷出力に使用する色セット(グレースケール、モノクロ、またはカラー)、ページサイズと向きを含みます。
  • スケールと位置設定。
  • 印刷するPCBドキュメントの領域(全シートまたは、領域の対角点の座標を入力するか、PCBドキュメント内で対話的に定義できる特定の領域)。

新しいページの追加

現在の設定に新しい印刷ページを追加するには、ダイアログのPagesタブにあるAdd Pageボタンをクリックします。


印刷物に新しいページを追加する。

ページは既存の印刷物の下に追加され、デフォルト名はNew PrintOutになります。Move Page Up/Move Page Downをクリックしてアクセス)を使用して、選択したページをリストの上方または下方に移動させ、ページの印刷順序を変更します。

ページの設定

新しく追加された印刷ページは、ページがダイアログのPagesタブのページリストで選択されたときに、関連するPrintout Properties領域を通じて設定できます(既存のページの設定も編集可能です)。

ダイアログのPrintout Properties領域を通じて選択されたページを設定します。
ダイアログのPrintout Properties領域を通じて選択されたページを設定します。

選択されたページを設定する際に利用可能なオプションとコントロールは以下の通りです:

  • Editコマンド(をクリックしてアクセス)は、ページの名前を必要に応じて変更し、ページの性質や目的をすぐに識別できるより意味のある名前を割り当てることができます。
  • ページ名の下のオプションは、関連する印刷物に含まれるコンポーネントを制御するために有効にできます(例えば、表面実装コンポーネントを表示するかどうかを選択するなど)、および追加の制御(例えば、ミラーレイヤーを表示するなど)。
  • Pad Display Options領域は、印刷物上でのパッドの表示を制御するオプションを提供します。つまり、パッド番号と関連するネットが表示されるかどうかを制御します。
  • Pad Font Sizeオプションでは、パッド番号とネットテキストに使用されるフォントのサイズを決定できます。

ページレイヤーの管理

ページ設定の「核」となるのは、Printダイアログのレイヤー管理エリアで、ページのレイヤーセットを定義し、ページを構成するレイヤーの順序を決定し、各レイヤーの設定を構成するための必要なコントロールが提供されます。このエリアにアクセスするには、ダイアログのPagesタブでページを選択し、Edit Layerボタンをクリックするか、リスト内で直接ページをダブルクリックします。


選択したページのレイヤーをPrintダイアログの適切なエリアにアクセスして設定します。
印刷する予定のレイヤーをチェックボックスを使用して有効にします。そのレイヤーに使用される色を制御するためにカラースウォッチを使用します。

レイヤーの設定

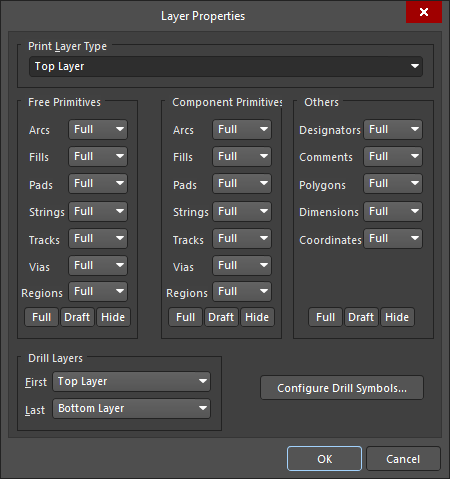

印刷ページのレイヤーセット内のレイヤーは、レイヤーリストでレイヤーが選択されたときに関連するSettings領域を通じて設定することができます。


選択したレイヤーをSettings領域を通じて設定します。

選択したレイヤーを設定する際に利用可能なオプションとコントロールは以下の通りです:

  • First Drill Layer - 必要なドリルペアの開始層を指定するためにドロップダウンを使用します。ドロップダウンには、ボードのレイヤースタックで定義されたすべての利用可能な信号層と内部プレーン層がリストされています。
  • Last Drill Layer - 必要なドリルペアの終了層を指定するためにドロップダウンを使用します。ドロップダウンには、ボードのレイヤースタックで定義されたすべての利用可能な信号層と内部プレーン層がリストされています。
  • Configure Drill Symbols - ドリルシンボルダイアログを開くためにクリックします。このダイアログでは、各ドリルサイズにシンボル/文字を割り当てることができます。
  • Free Primitives - レイヤー上のフリープリミティブがプリントアウトにどのように表示されるかを決定するために選択します。
  • Component Primitives - レイヤー上のコンポーネントプリミティブがプリントアウトにどのように表示されるかを決定するために選択します。
  • Other - レイヤー上の他のオブジェクトがプリントアウトにどのように表示されるかを決定するために選択します。

例として、次のレイヤーを含む組立図を考えてみましょう:

  • コンポーネントオーバーレイ
  • トップレイヤー(表面実装パッド用)
  • マルチレイヤー(スルーホールパッド用)

トップレイヤーは、表面実装パッドが見えるようにコンポーネントのプリミティブを表示し、ルーティングが見えないようにフリープリミティブを隠すように設定されます。マルチレイヤーも、スルーホールコンポーネントパッドが見えるようにコンポーネントのプリミティブを表示し、ビアが見えないようにフリープリミティブを隠すように設定されます。

プリントアウトの高度な設定の構成

プリントアウトの高度な設定は、PrintダイアログのAdvancedタブで構成されます。
Printダイアログの詳細設定タブで、印刷の詳細設定を行います。



このタブに含まれる設定は以下の通りです:

  • Designator Print Settings - 印刷物に含めるデザイン指定情報のタイプを選択します。
  •  Print Keepout Objectsオプションは、キープアウト設計オブジェクトが印刷されたドキュメントに含まれるかどうかを完全に制御できます。
  • フォントの置換 - PCBエディタで使用される3つの標準フォント(デフォルトセリフサンセリフ)は、印刷時に異なるWindowsフォントに置き換えることができます。Replace Stroke fonts by TT font領域のオプションを使用して、フォントの置換とフォントを有効にします。
  • 色設定 - Color Settings領域のコントロールを使用して、現在の印刷物に使用される色のグローバル設定を定義します。オプションには、レイヤーの色ではなくネットオーバーライド色を使用する(Use Net override colorオプション)ことや、PCBエディタで設定された色をPCBから取得する(Retrieve Layer Colors from PCBボタン)ことが含まれます。現在の色設定をデフォルトとして設定するコントロールと、現在の設定をデフォルトにリセットするコントロールも提供されています。

3DプリントベースのPCB出力の準備

PCB 3Dプリント設定ダイアログを使用すると、ジョブ出力ファイルに含めるためのPCBの3Dプリントアウトを選択または作成できます。複数のプリントアウトを持つことができることを忘れないでください(これを行うには、Output Containers領域のOutJobからAdd New Documentation Outputコントロールを使用します)。これは、必要に応じてボードの異なる視点からのビューをプリントアウトできるため、3Dに特に便利です。

PCB 3D Print Settingsダイアログ



このダイアログは4つの領域に分かれています:

  • Render Resolution – には、印刷する3Dモデルの「画像」の品質に関するオプションが含まれています。使用可能な解像度はプリンターに依存しません。
  • View to Print – では、基板の平面ビュー、つまり基板に垂直なカメラ視点(上または下から)、またはCustomビューから選択できます。
  • View Configuration – サーフェスの色、表示/非表示、不透明度、基板の厚さの現在のビュー設定を適用できます。
  • Preview – 印刷される内容を正確に表示します。

カスタム3Dプリントアウトの作成

ボードのカスタムビューには、角度を変えて回転させたり、ズームイン・アウトしたり、表面の色、可視性、不透明度、ボードの厚みに関するさまざまな設定を適用することができます。これらのオプションを使用して、設計の特定の領域を強調表示するための高いレベルの詳細を提供するビューを生成したり、効果を作り出したりすることができます。

ボードのカスタム3Dビューをプリントアウトとして作成するには、次の手順を実行します:

  1. PCBエディタウィンドウに移動し、3Dモードに入ります(ショートカット:3)。
  2. 3Dビューコントロールを使用して、望む視点を得ます。
  3. ジョブ出力ファイルに戻り、PCB 3Dプリント行のどこかをダブルクリック(または右クリックしてショートカットメニューからConfigureを選択)して、PCB 3D Print Settingsダイアログを開きます。
  4. Customオプションをクリックし、次にTake Current Camera Positionボタンを押します。新しい視点で Previewペインが更新されます。
  5. 現在のPCB 3Dプリントアウトにカスタム設定を適用するには、OKをクリックします。

カスタム表面色などを適用したい場合は、以下の手順を実行してください:

  1. PCBエディタウィンドウに移動し、 View Configurationパネルを開きます(メインメニューからView » Panels » View Configurationを選択するか、メインエディタの右下にあるPanelsボタンをクリックしてView Configurationを選択するか、Lのショートカットを使用します)。
  2. 必要なオプションを設定します。PCB 3Dプリントに適用するためにオプションを保存する必要はありません。
  3. ジョブ出力ファイルに戻り、PCB 3Dプリント設定ダイアログを開き、Customオプションを有効にしてからTake Current View Configurationボタンを押します。 Previewペインが新しいビュー設定で更新されます。ビュー設定を適用すると、すべてのView to Printオプションに適用されます。
  4. 現在のPCB 3Dプリントアウトにビュー設定を適用するには、OKをクリックします。
  5. 新しい3Dプリントアウトを保持するためにOutJobファイルを保存します。

ドラフトマン印刷ベースの出力の準備

ドラフトマン印刷ベースの出力は、アクティブな出力ジョブファイルにDocumentation Outputs領域の[Add New Documentation Output]コントロールまたはメインメニューのEdit » Add Documentation Outputs » DraftsmanサブメニューからDraftsmanメニューのオプションを選択することで追加できます。

希望の出力上で右クリックし、Page Setupを選択してPCBDrawing Propertiesダイアログにアクセスします。このダイアログでは、紙、スケーリング、色の設定に関して出力を設定できます。

Draftsmanを使用して直接出力を生成する場合、File » Printメニューコマンドを使用し、Printダイアログで出力を設定します。

Smart PDF ウィザードを使用した印刷資料の準備

Smart PDF Wizardは、選択したドキュメントまたはプロジェクト全体に対して、回路図、PCB、部品表を含む単一のPDFを生成します。設計内の各ネットとコンポーネントに対してPDFブックマークが作成されます。Smart PDFの設定をOutJobファイルに保存することで、ワンクリックでPDFを再生成できます。


Smart PDF Wizard

Smart PDF Wizardは、メインメニューからFile » Smart PDFを選択することで起動します。

コマンドを起動すると、Smart PDF Wizardが表示されます。ウィザードの進行的(かつ直感的)なページのセットに従って、必要に応じて設計を単一のPDFドキュメントに効果的にエクスポートするための情報を集めてください。ウィザードは以下をサポートします:

  • アクティブなドキュメント、またはプロジェクト全体の一部またはすべてのドキュメント(回路図、PCB、部品表を含む)をドキュメント化します。
  • PCB文書をエクスポートするときの印刷設定を行います。
  • ネット情報(ピン/ネットラベル/ポートブックマークとして追加)、コンポーネントパラメータ、コンポーネントおよびネットのグローバルブックマークなどの情報を追加します。
  • 回路図とPCBコンテンツの色付け(カラー、グレースケール、またはモノクロ)を制御します。
  • 回路図シートに含める、または回路図シートから除外できる特定のアイテムの管理 - ERCマーカー、パラメータセット、プローブ、ブランケット、メモなし。
  • 印刷品質をドット/インチ (dpi) で定義する機能。
  • 論理設計と物理設計のどちらをエクスポートするかを選択します。後者の場合、どの設計バリアントを使用するか、およびさまざまなネット識別子に拡張物理名を使用するかどうかを制御できます。
  •  Output Job構成ファイル(*.OutJob) - このようにして、同じジョブを同じ設定で何度もパブリッシュでき、毎回ウィザードをステップ実行する必要はありません。

ウィザードのさまざまなページを必要に応じて設定した後、完了をクリックしてPDFを生成します。生成後にPDFを開くオプションを選択した場合、PCにインストールされているデフォルトのAcrobat Readerで表示されます。生成されたPDFは、そのタイプに応じてドキュメントをグループ化します:回路図、PCB、またはBOM:

  • 各回路図には、設定に基づいてブックマークが用意されており、ドキュメントだけでなく、そのドキュメントにある個々のコンポーネントやネットを参照することもできます。ソース回路図が階層構造の場合、階層は PDF ブックマークに反映され、最上位シートが 1 つのレベルに表示され、すべてのサブシートがサブブックマークとして表示されます。エクスポート処理の一部としてUse Physical Structureオプションを有効にした場合、作成される PDF ドキュメントには、マルチチャンネル設計のチャンネルごとに個別のシートが含まれます。
  • PCBドキュメントの場合、エクスポートされた印刷物ごとにブックマークが提供されます。
  • BOMには、各構成部品を参照できるようにブックマークが用意されています。

ピン、ネットラベル、ポートのネット情報を生成するために追加のブックマーク設定を有効にした場合、回路図やPCB(ピンのみ)を閲覧する際にこれらを確認できます。

ブックマークをクリックすると、そのオブジェクトが存在するドキュメントの領域にズームします。適用されるズームのレベルは、ウィザードで設定されたズームコントロールスライダーバーの設定によって決まります。可能な限り、オブジェクトはPDFビューアのメイン表示ウィンドウ内で中央に配置されます。参照の容易さのため、コンポーネント、ピン、ポート、またはネットラベルをブラウズする際にはハイライトが適用されます。

  • 回路図、PCB、BOMドキュメントのみ、 Smart PDF wizardを使用してPDF形式でエクスポートできます。
  • ネット情報を生成するオプションを有効にしなかった場合、生成された PDF ではコンポーネント情報のみを使用できます。
  • ウィザード内で定義されたエクスポート オプションは、デザイン プロジェクトに保存されます。
  • 出力ジョブファイルから PDF 出力を生成する場合も、 Smart PDF wizardを使用して PDF を直接生成する場合と同じスマート PDF ジェネレータが使用されます。
  • 出力の設定は、生成された OutJob ドキュメントから再構成できます。たとえば、別のテンプレートを使用するように BOM を再設定し、Publish to PDFコマンドで再パブリッシュできます。

出力ジョブエディタ

Smart PDFの設定は、出力ジョブドキュメントに保存できます。アクティブドキュメントが*.OutJobファイルである場合、出力ジョブエディタがアクティブになり、このドキュメントを変更できます。

生成されるPDFの用紙サイズ

PDFジェネレーターによって使用される用紙サイズは、コンピューターの現在のWindowsデフォルトプリンターから「取得」されるものではありません。PDF生成に利用可能なサイズは固定されており、デフォルトプリンターに提供されるサイズとは独立しており、デフォルトとして選択されたプリンターの種類に関係なく独立しています。言い換えると、出力ジョブファイルを通じてPDFを生成する際にA3用紙サイズを選択した場合、たとえデフォルトプリンターを廊下の小さなA4インクジェットに切り替えても、そのサイズは変わりません。PDFプリンターで使用可能な固定の用紙サイズセットは以下の通りです:
  • A0
  • A1
  • A2
  • A3
  • A4
  • A5
  • A6
  • A
  • B
  • C
  • D
  • E
  • リーガル
  • レター
  • タブロイド

システムプリンター設定

PDF形式で生成される出力に関して、カスタムページサイズを定義することもできます。カスタムページサイズは、PreferencesダイアログのSystem - Printer Settingsページで定義されます。PreferencesダイアログのAddボタンに関連付けられたドロップダウンメニューは、さまざまな事前定義されたカスタムサイズを提示します:
  • ARCH A
  • ARCH B
  • ARCH C
  • ARCH D
  • ARCH E
  • ARCH E1
  • C5封筒 (162 x 229 mm)
  • DL封筒 (110 x 220 mm)
  • フォリオ (8.5 x 13インチ)
  • JIS B1
  • JIS B2
  • JIS B3
  • JIS B4
  • JIS B5
  • レジャー (17 x 11インチ)
  • モナーク封筒 (3.87 x 7.5インチ)
  • No.10封筒 (4.125 x 9.5インチ)
  • ノート (7.5 x 10インチ)
  • ステートメント (5.5 x 8.5インチ)

リストにサイズを追加するには、エントリを選択してください。異なるサイズが必要な場合は、事前定義されたサイズを追加し、リストでそのエントリを選択してからEdit Pageボタンをクリックします。ダイアログが表示され、以下を指定できます:

  • カスタムページサイズのためのタイトル - 簡単に参照できるように幅と高さ(およむび単位)を含む意味のあるものにします。
  • ページの高さ
  • 測定単位(mmまたはin)。

定義されたカスタムページサイズは、PDFへのエクスポート前にページプロパティを設定する際にサイズフィールドメニューに表示されます。

対象のサポートされていない用紙サイズの表示

出力ジェネレータの対象がPDF出力コンテナから物理プリンター(ハードコピー)に変更される場合、ジェネレーターに定義された用紙サイズ - 関連するプロパティダイアログ(右クリック、 Page Setup)を通じて - が対象メディアによってサポートされていない可能性があります。この場合、ジェネレーターからメディアへの接続線は赤色になります。

この状態では、コンテンツ(PDF出力コンテナ)の生成やプレビュー/印刷(ハードコピー)ができなくなります。出力ジェネレータの用紙サイズを変更して接続線を緑色の状態に戻すか、選択した用紙サイズをサポートする別の対象メディアに変更することで、適切な出力が成功裏に生成されるようにすることができます。
用紙サイズの不一致が存在し、設定された出力ジェネレーターの用紙サイズを変更することを選択した場合、ジェネレーターの Page Setupコマンドを使用すると情報ダイアログが表示されます。これにより、問題が通知され、用紙サイズがデフォルトに戻されたことが通知されます。これは、設定ダイアログの用紙サイズドロップダウンが、標準のサポートされる用紙サイズセット(PDF出力コンテナ)またはターゲットプリンターによってサポートされる用紙サイズセット(ハードコピー)で更新されることを意味します。

生成されたPDFの閲覧

生成されたPDFは、ドキュメントのタイプに応じてグループ化されます:スキーマティック、PCB、およびBOM。各スキーマティックには、設定に基づいてブックマークが提供され、それによりドキュメントやそのドキュメント上に存在する個々のコンポーネントやネットを閲覧できます。

ソースの回路図が階層的である場合、階層はPDFのブックマークに反映され、トップレベルのシートが1つのレベルに、すべてのサブシートがサブブックマークとして表示されます。エクスポートプロセスの一部としてUse Physical Structureオプションを有効にした場合、結果のPDFドキュメントには、マルチチャネル設計の各チャネルに対して別々のシートが含まれます。

PCBドキュメントの場合、エクスポートされた各印刷物に対してブックマークが提供されます。

部品表については、各コンポーネントに移動できるようにブックマークが提供されます。

ウィザードのAdditional PDF Settingsページで追加のブックマークを有効にした場合、回路図やPCBを閲覧する際に、ピン、ネットラベル、ポートのネット情報が生成されるのを確認できます(ピンのみ)。

ブックマークをクリックすると、そのオブジェクトが存在するドキュメントの領域にズームします。適用されるズームのレベルは、Additional PDF Settingsページのズームコントロールスライダーバーの設定によって決まります。可能な場合、オブジェクトはPDFビューアのメイン表示ウィンドウ内で中央に配置されます。参照の容易さのため、コンポーネント、ピン、ポート、またはネットラベルをブラウズする際にはハイライトが適用されます。

ネット情報の生成を有効にしなかった場合、生成されたPDFにはコンポーネント情報のみが利用可能になります。

PDF出力におけるコンポーネントパラメータ

Altium Designerは、生成されたPDF出力にコンポーネントパラメータを含めます。生成後、PDFのシート上のコンポーネントをクリックすると、便利なポップアップでそのパラメータを閲覧できます。このようにしてコンポーネントパラメータを表示させたくない場合は、Additional PDF Settings ページの Additional Information領域で Include Component Parametersオプションのチェックを外して(無効にして)ください。

この機能は、単一の回路図シートのPDFを生成する場合でも、プロジェクト全体の場合でも機能します。

コンポーネントにhttp://<サイトアドレス>の形式でウェブページへのURLを値とするパラメータが含まれている場合、そのエントリーはパラメータのポップアップでライブリンクとなります。クリックするとリンクに従って外部のWebブラウザでURLにアクセスできます。

"http://"のプレフィックスの含有が必要です。URLの短縮形はサポートされていません。例えばwww.altium.comlive.altium.comなどです。

注意

適切なエディターを使用してFile » Printメニューコマンドから直接印刷ベースの出力を生成する場合、この機能はOutJobファイルで定義された設定とは別に設定されます。この場合、 Default Prints tab of the Project Options dialogProject » Project Options)を使用して、生成可能な印刷関連の出力ごとにデフォルトの印刷設定とページレイアウトを設定します。

デフォルト印刷タブのプロジェクトオプションダイアログにアクセスするには、Advanced SettingsダイアログUI.ProjectOptions.DefaultPrintsフィールドを有効にする必要があります。

Default Printsタブはプロジェクトオプションダイアログにあります
