Вид изготовления печатной платы
Краткий обзор
- Узнайте, что представляет собой вид платы для изготовления и как он формируется на основе выбранного физического слоя платы.
- Ознакомьтесь с настройками панели Properties, которые определяют внешний вид, содержимое и особенности отрисовки вида.
- Разберитесь, как управлять видимостью дополнительных слоев и порядком их отрисовки, чтобы доработать итоговый чертеж для изготовления.
Вид платы для изготовления в Draftsman (Place » Board Fabrication View) — это автоматически формируемое составное графическое изображение печатной платы проекта без установленных компонентов (голой платы), вид сверху или снизу. Данные для чертежа берутся из указанного физического слоя платы; при необходимости можно отобразить дополнительные слои.
Два размещенных вида платы для изготовления, показывающие верхний и нижний слои печатной платы
Графическое представление размещенного вида платы для изготовления настраивается на панели Properties, когда вид выбран в рабочей области проекта. Общие свойства вида настраиваются на вкладке General этой панели (
).
Масштаб |
|
| Scale, Use Custom Scale |
Эти параметры позволяют настроить масштаб вида. Дополнительные сведения см. на странице Работа с видами. |
Заголовок |
|
| Title, Location, Font |
Эти параметры позволяют настроить заголовок вида. Дополнительные сведения см. на странице Работа с видами. |
Стиль |
|
| Board Line | В раскрывающихся списках выберите толщину и тип линий рамки/контура вида. Доступные варианты задаются в области Line Styles панели Properties, когда в рабочей области проекта не выбран ни один объект. Дополнительные сведения см. на странице Настройка документа Draftsman. С помощью соответствующей кнопки выбора цвета задайте цвет линий рамки/контура. |
Свойства |
|
| Layer | Слой платы, используемый в качестве источника данных для вида платы для изготовления. В раскрывающемся меню выберите один из слоев, доступных в исходном проекте платы. |
| View Side | Направление взгляда, используемое для отображения чертежа платы. В раскрывающемся меню выберите направление взгляда Top или Bottom. |
| Rotation | Угол поворота вида, задаваемый в раскрывающемся меню. |
| Drawing Mode | Способ отображения проводников платы (дорожек, дуг, контактных площадок и переходных отверстий). В раскрывающемся списке выберите режим отображения Full (с заливкой) или Simplified (линиями). ( ) |
| Polygon Fill Mode | Способ отображения полигонов. В раскрывающемся списке выберите отображение полигонов в виде Filled (с заливкой), Hatched или простых Outline. ( ) |
| Override Color | Установите флажок, чтобы переопределить цвет слоя вида по умолчанию, и задайте новый цвет с помощью соответствующей кнопки выбора цвета. |
| Show Out of Board Copper | Установите флажок, чтобы включить отображение меди, размещенной за границами платы. |

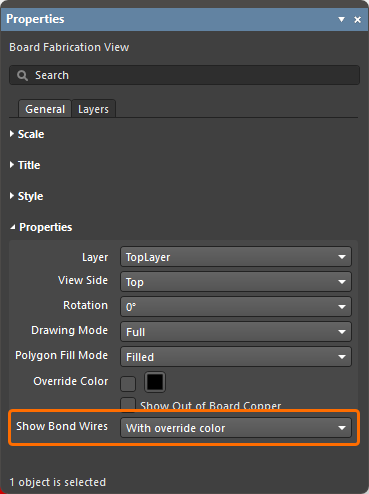

| Show Bond Wires | Этот параметр доступен, только если в исходном проекте печатной платы используются проволочные соединения ( Дополнительные сведения о проволочных соединениях см. на странице Проволочные соединения. |
).На вкладке Layers панели представлен табличный список всех слоев, доступных в исходной печатной плате. Вы можете переключать их видимость и настраивать их цвета для выбранного вида.
|
Вкладка Layers панели Properties при выбранном виде платы для изготовления. Для вида задано отображение слоя Bottom; дополнительные слои в данный момент не отображаются. Теперь для вида включены слои Top и Top Overlay. |
Порядок отрисовки слоев определяется их порядком в списке. Используйте кнопки
и
, чтобы задать относительное положение слоя в списке и порядок его отрисовки. Самый верхний из включенных слоев в списке отрисовывается последним, поверх следующего включенного слоя, расположенного ниже в списке, и так далее — порядок в списке соответствует порядку отрисовки.
