Настройка проектных ограничений

Main page: Определение требований к проекту с помощью Constraint Manager

Редактор PCB в Altium Designer работает в среде, управляемой правилами. При наличии хорошо определенного набора проектных ограничений вы сможете успешно разрабатывать платы с различными, а зачастую и строгими требованиями к проектированию.

Проектные ограничения настраиваются в Constraint Manager, доступном как со стороны схемы, так и со стороны PCB. В этом руководстве ограничения будут определены со стороны схемы, а затем переданы в PCB вместе с другими проектными данными (компонентами и цепями).

Определение ограничения зазора

Первый шаг — определить, насколько близко электрические объекты, принадлежащие разным цепям, могут располагаться друг к другу. Это требование задается ограничениями проектирования на зазор. В Constraint Manager есть представление Clearances, в котором отображается матрица зазоров, где можно задать зазоры между классами цепей в проекте. Для этого руководства подходит зазор 0.25 mm между всеми объектами.

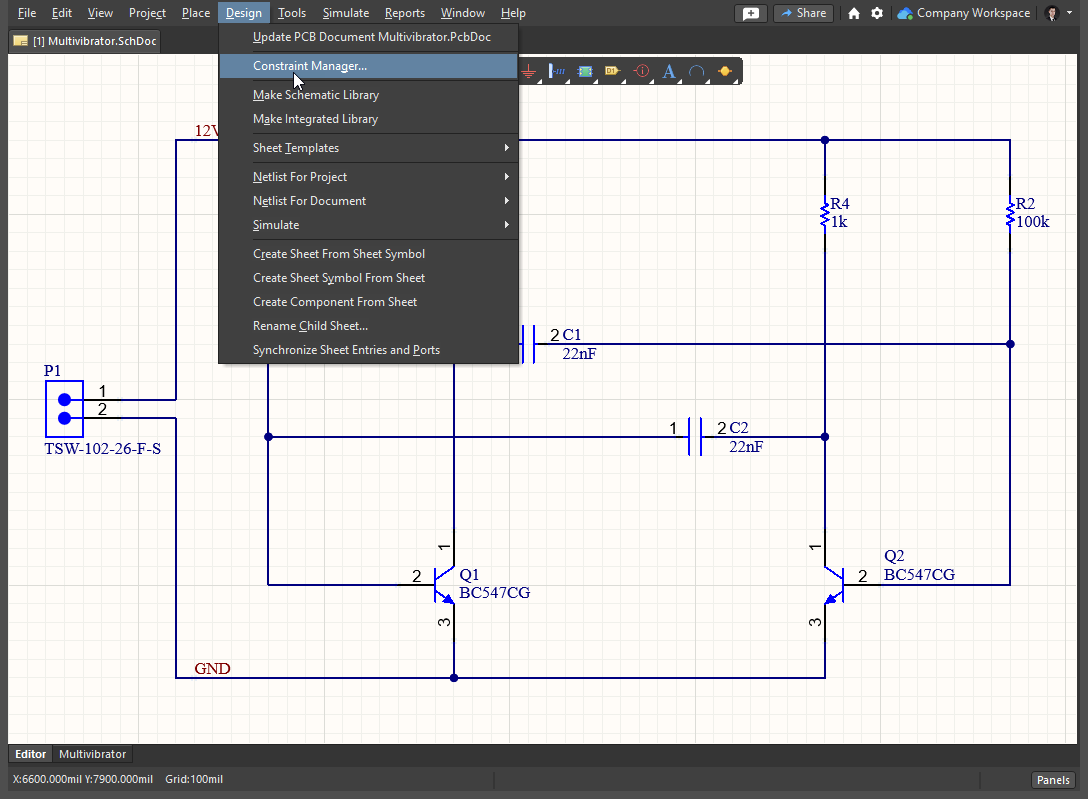

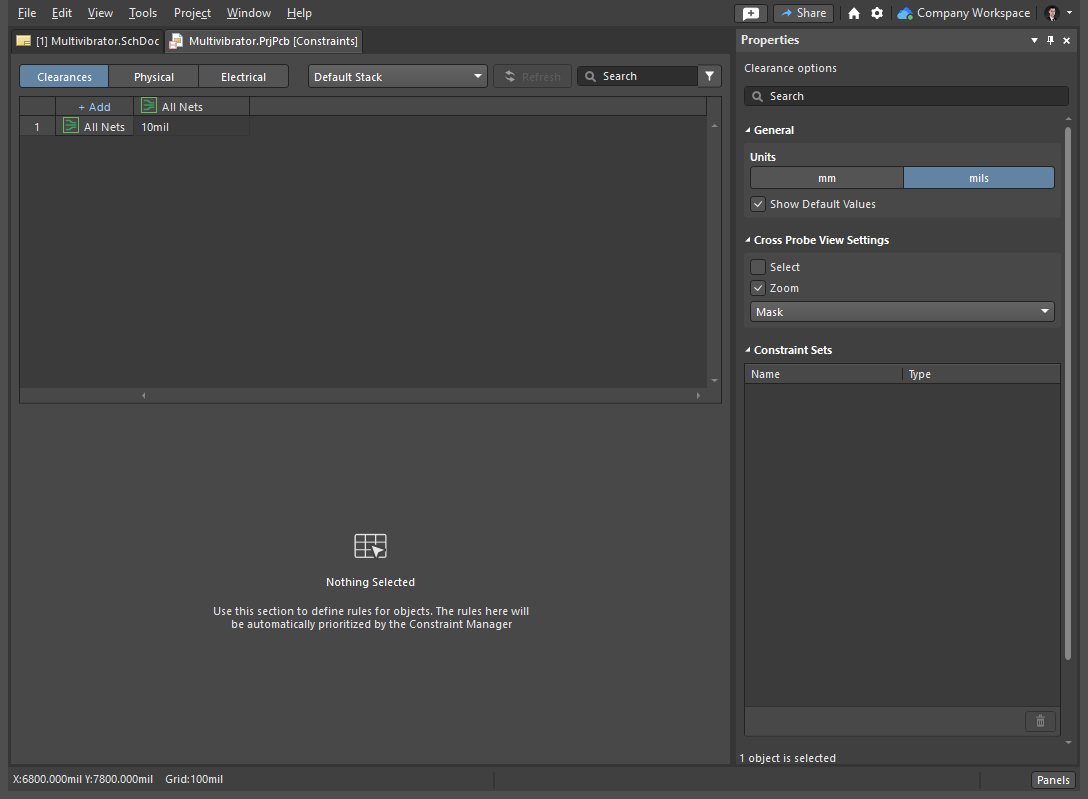

1. Когда лист схемы проекта является активным документом (если это не так, щелкните вкладку документа схемы в верхней части рабочей области), выберите команду Design » Constraint Manager в главном меню, чтобы открыть Constraint Manager. По умолчанию откроется представление Clearances Constraint Manager.







2. Выберите команду Tools » Measurement Units » mm в главном меню, чтобы переключить текущие единицы измерения с mil на миллиметры в Constraint Manager.

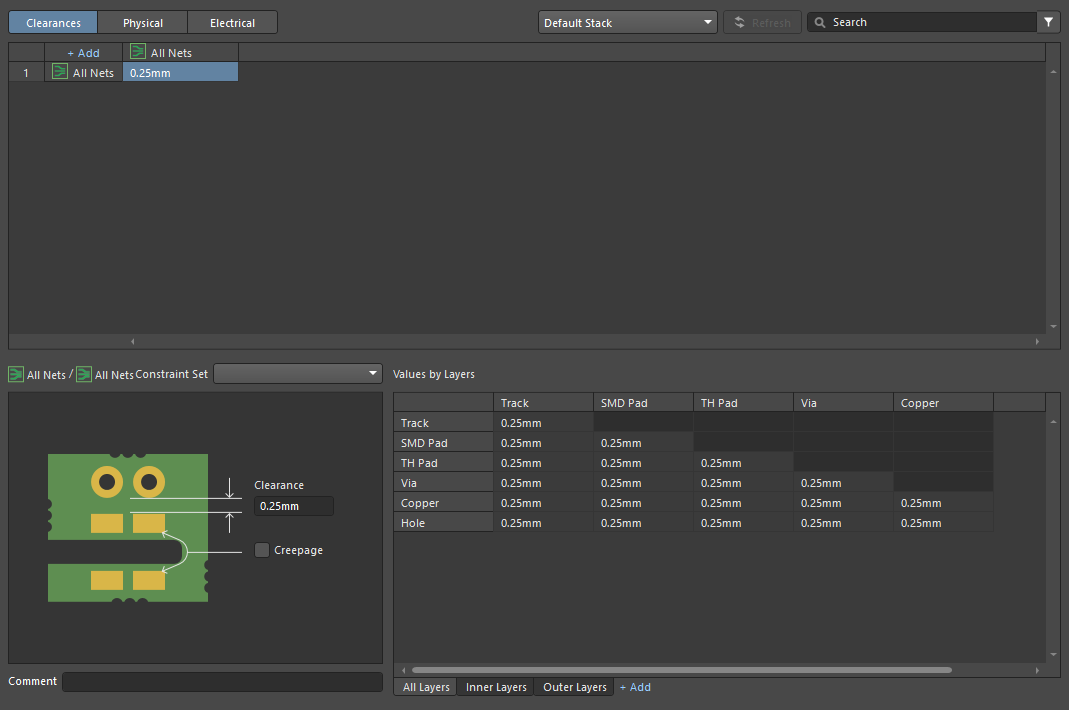

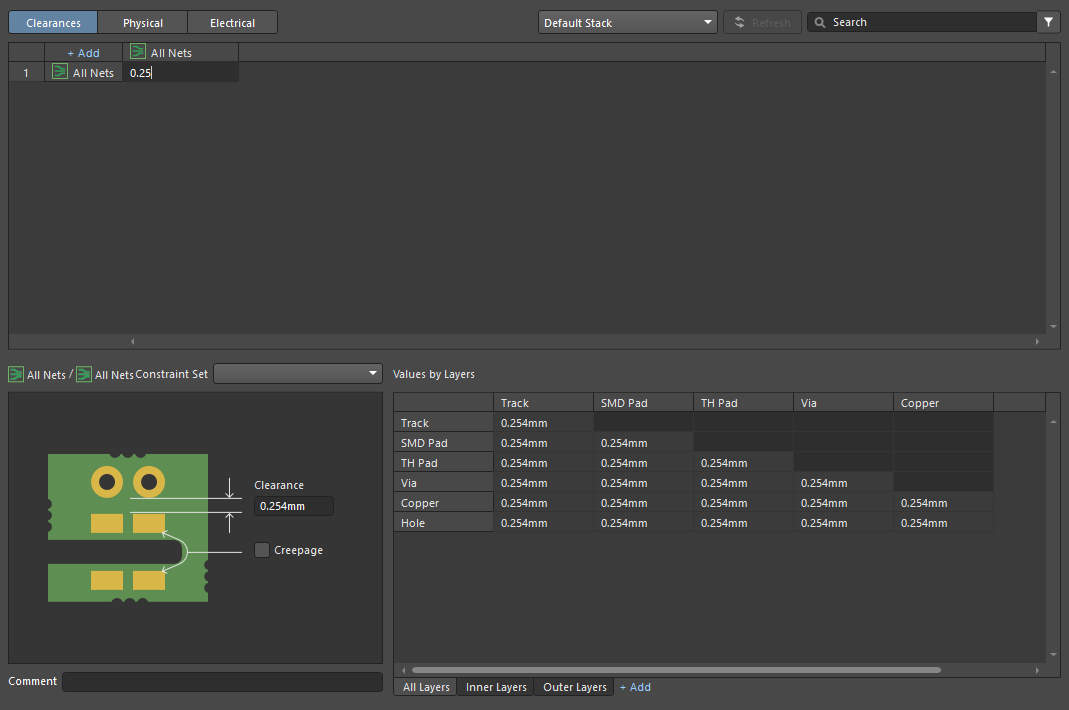

3. Щелкните в ячейке на пересечении строки All Nets и столбца All Nets, введите 0.25 и нажмите Enter.









   Указывать единицы измерения не требуется. Единицы измерения по умолчанию будут автоматически добавлены к введенному значению.

Определение ограничений ширины

Ширина трассировки управляется применимым ограничением проектирования ширины, которое автоматически выбирается при начале трассировки цепи.

1. Откройте представление Physical в Constraint Manager с помощью соответствующей кнопки вверху.

2. Щелкните в ячейке столбца Min Width или Preferred Width для All Nets и задайте следующие значения ширины в нижней части Constraint Manager:

   • Min Width = 0.2

   • Preferred Width = 0.25

   • Max Width = 0.25







3. Следующий шаг — добавить еще одно ограничение, чтобы указать ширину трассировки для силовых цепей. Для этого создайте класс цепей для силовых цепей, а затем примените к этому классу специальные ограничения ширины. В представлении Physical выберите строки для цепей 12V и GND, удерживая клавишу Ctrl и щелкая имена цепей, затем щелкните правой кнопкой мыши по выделению и выберите команду Classes » Add Selected to Class » New Class в контекстном меню.



4. В открывшемся диалоговом окне Add Class введите Power в поле Name, убедитесь, что обе цепи 12V и GND перечислены в столбце Member, затем нажмите Ok.



5. В представлении Physical появится запись для класса цепей Power , под которой будут перечислены цепи 12V и GND. Щелкните в ячейке столбца Min Width или Preferred Width для этого класса цепей и задайте следующие значения ширины:

   • Min Width = 0.25

   • Preferred Width = 0.5

   • Max Width = 0.5







Определение ограничения стиля переходных отверстий

При трассировке и смене слоев переходное отверстие добавляется автоматически. В этом случае свойства переходного отверстия определяются применимым ограничением проектирования стиля переходных отверстий.

1. В представлении Physical Constraint Manager щелкните в ячейке столбца Via Style для All Nets и задайте следующие значения стиля переходных отверстий в нижней части Constraint Manager:

   • Diameter = 1

   • Hole Size = 0.6







   Поскольку весьма вероятно, что силовые цепи можно будет развести на одной стороне платы, нет необходимости отдельно задавать ограничение стиля переходных отверстий для трассировки силовых цепей.

2. Сохраните изменения, внесенные в Constraint Manager, выбрав команду File » Save в главном меню.

3. Закройте Constraint Manager, щелкнув правой кнопкой мыши по его вкладке в верхней части рабочей области и выбрав команду Close Multivibrator.PrjPcb [Constraints] в контекстном меню.

4. Сохраните проект локально, щелкнув правой кнопкой мыши по его записи на панели Projects и выбрав Save в контекстном меню.
