Capturing the Schematic

Sie sind nun bereit, mit dem Erfassen (Zeichnen) des Schaltplans zu beginnen.

Platzieren der Komponenten

Main page: Suchen nach & Platzieren von Komponenten

Wenn Altium Designer mit einem Workspace verbunden ist, listet das Components-Panel alle Komponenten auf, die aus diesem Workspace für die Verwendung in einem Projektentwurf verfügbar sind. Für solche Komponenten unterstützt das Components-Panel dieselben Suchfunktionen, die auch im Manufacturer Part Search-Panel verfügbar sind, einschließlich zeichenkettenbasierter Suche, facettierter Suche oder einer Kombination aus beidem sowie der Funktion Find Similar Components.

Mit dem Components-Panel werden Komponenten, die über das Manufacturer Part Search-Panel übernommen wurden, in der Multivibrator-Schaltung platziert. Sobald Sie die Komponenten platziert haben, sollte der Schaltplan wie in der Abbildung unten aussehen.

Alle Komponenten wurden platziert und sind bereit für die Verdrahtung.

Platzieren der Transistoren

1. Wählen Sie View » Fit Document aus den Hauptmenüs, damit das Schaltplanblatt den Designbereich ausfüllt.

2. Öffnen Sie das Components-Panel. Klicken Sie dazu auf die Schaltfläche  unten rechts im Designbereich und wählen Sie Components aus dem Menü.

   Das Components Panel kann in zwei Modi arbeiten: normal und kompakt. In diesem Tutorial wird das Panel im normalen Modus gezeigt und beschrieben. Machen Sie das Panel breiter, damit es im normalen Modus angezeigt wird. Die Schaltfläche oben rechts im Panel wird als  angezeigt, wenn sich das Panel im normalen Modus befindet. Im kompakten Modus werden die Steuerelemente neu angeordnet, sodass sie möglicherweise nicht genau wie hier gezeigt und beschrieben dargestellt werden.

   Wenn das Panel am Fensterrand von Altium Designer angedockt ist, können Sie es schwebend machen, sodass es innerhalb oder außerhalb der Designumgebung beliebig platziert werden kann. Klicken Sie dazu auf den Namen des Panels und ziehen Sie es an die gewünschte Stelle. Weitere Informationen finden Sie auf der Seite Working with Panels.

3. Klicken Sie auf die Schaltfläche  oben links im Components-Panel, um den Bereich Categories zu öffnen. Wählen Sie den Eintrag All, um auf die Workspace-Bibliothek zuzugreifen.



   Danach kann der Bereich Categories durch Klicken auf die Schaltfläche  geschlossen werden.

4. Klicken Sie auf die Schaltfläche  oben im Components-Panel und wählen Sie Refresh aus dem Menü, um den Inhalt des Panels mit den Komponenten zu aktualisieren, die aus dem Manufacturer Part Search-Panel übernommen wurden.



5. Geben Sie im Feld Search oben im Panel transistor BC547 ein. Die Suchergebnisse werden im Panel angezeigt.



6. Klicken Sie im Suchergebnisraster auf den Eintrag des gefundenen Transistors (BC547CG), um ihn auszuwählen.

7. Zeigen Sie den Bereich Details des Panels mit der Schaltfläche  an, damit Sie die Details der ausgewählten Komponente prüfen können.



8. Klicken Sie im Ergebnisraster des Panels auf den gewünschten Transistor, um ihn auszuwählen, und klicken Sie dann im Bereich Details auf die Schaltfläche  . Der Cursor bewegt sich automatisch innerhalb der Grenzen des Schaltplanblatts und wechselt zu einem Fadenkreuz, an dem ein Symbol des Transistors hängt. Sie befinden sich jetzt im Komponentenplatzierungsmodus. Wenn Sie den Cursor bewegen, bewegt sich der Transistor mit.

   Do not place the transistor yet!



9. Während der Transistor noch am Cursor hängt, drücken Sie die Taste Tab, um das Properties-Panel zu öffnen. Als am häufigsten verwendetes Feld wird das Feld Designator im Panel automatisch hervorgehoben und ist zur Bearbeitung bereit.

   • Sie können das Components-Panel vorerst schließen und später über das Menü der Schaltfläche  wieder sichtbar machen.

   • Beachten Sie, dass jeder Bereich des Properties-Panels einzeln erweitert oder reduziert werden kann, weshalb Ihr Panel möglicherweise anders aussieht.



10. Geben Sie Q1 in das Feld Designator ein und bestätigen Sie, dass die Sichtbarkeitssteuerung für das Feld Comment auf sichtbar gesetzt ist (angezeigt als ).



11. Belassen Sie alle anderen Felder auf ihren Standardwerten und klicken Sie im Designbereich auf die Pause-Schaltfläche (), um zur Komponentenplatzierung zurückzukehren.

12. Bewegen Sie den Cursor mit dem daran befestigten Transistorsymbol so, dass der Transistor etwas links von der Mitte des Blatts positioniert ist. Wenn Sie mit der Position des Transistors zufrieden sind, klicken Sie, um ihn im Schaltplan zu platzieren.

    Wenn Sie die Position oder Ausrichtung einer platzierten Komponente ändern müssen, verwenden Sie Click, Hold&Drag auf der Komponente, um sie an die gewünschte Position zu verschieben. Während des Ziehens verwenden Sie die Tasten Spacebar, X und Y, um sie jeweils zu drehen, horizontal zu spiegeln und vertikal zu spiegeln.



13. Bewegen Sie den Cursor, und Sie werden feststellen, dass eine Kopie des Transistors auf dem Schaltplanblatt platziert wurde und Sie sich weiterhin im Komponentenplatzierungsmodus befinden, wobei das Transistorsymbol am Cursor hängt. Diese Funktion ermöglicht es Ihnen, mehrere Instanzen derselben Komponente zu platzieren.

14. Sie sind nun bereit, den zweiten Transistor zu platzieren. Dieser Transistor ist derselbe wie der vorherige, daher müssen seine Attribute vor dem Platzieren nicht bearbeitet werden. Altium Designer erhöht den Komponentenbezeichner automatisch, wenn Sie mehrere Instanzen derselben Komponente platzieren. In diesem Fall wird der nächste Transistor automatisch als Q2 bezeichnet.

    Wenn Sie sich auf den oben gezeigten Schaltplan beziehen, werden Sie feststellen, dass Q2 als Spiegelbild von Q1 dargestellt ist. Um die Ausrichtung des am Cursor „hängenden“ Transistors horizontal zu spiegeln, drücken Sie die Taste X auf der Tastatur.

15. Bewegen Sie den Cursor, um das Bauteil rechts von Q1 zu positionieren.

    Um das Bauteil mithilfe der Rasterlinien genauer zu positionieren, zoomen Sie hinein (Ctrl+Mouse Wheel), damit das Raster sichtbar wird.



16. Sobald Sie das Bauteil positioniert haben, klicken Sie, um Q2 zu platzieren. Erneut wird eine Kopie des Transistors, den Sie „halten“, im Schaltplan platziert, und der nächste Transistor schwebt am Cursor und kann platziert werden.

17. Da nun beide Transistoren platziert wurden, beenden Sie die Bauteilplatzierung durch Rechtsklick oder durch Drücken der Taste Esc. Der Cursor wechselt wieder zu einem normalen Pfeil.

Platzieren der Kondensatoren

1. Gehen Sie zurück zum Bereich Components und verwenden Sie das Feld Search des Bereichs, um nach capacitor 22nF 16V 0603 zu suchen.

2. Wählen Sie im Suchergebnisraster den Eintrag des gefundenen Kondensators (Capacitor 22nF +/-5% 16V 0603) aus.

3. Viele der Widerstände und Kondensatoren verfügen über mehrere Footprint-Modelle für unterschiedliche Packungsdichten. Wählen Sie unter der Footprint-Vorschau im Bereich Models des Fensters Details die Variante A (FP-C0603C-CF-IPC_A) aus.

   Diese Footprint-Auswahl kann auch während oder nach der Platzierung über den Bereich Properties vorgenommen werden.



4. Klicken Sie im Fenster Details auf die Schaltfläche .

5. Während der Kondensator am Cursor schwebt, drücken Sie die Taste Tab, um den Bereich Properties zu öffnen.

6. Geben Sie C1 in das Feld Designator ein.

7. Klicken Sie im Bereich Parameters des Fensters auf den Link Show More, um die vollständige Liste der Bauteilparameter anzuzeigen. Stellen Sie sicher, dass nur die Sichtbarkeit des Parameters Value aktiviert ist. Der Wert dieses Parameters wird neben dem Bauteil im Arbeitsbereich angezeigt.



8. Belassen Sie alle anderen Felder auf ihren Standardwerten und klicken Sie im Arbeitsbereich auf die Pause-Schaltfläche (), um zur Bauteilplatzierung zurückzukehren.

9. Drücken Sie Spacebar, um das Bauteil in 90°-Schritten zu drehen, bis es die richtige Ausrichtung hat.

10. Positionieren Sie den Kondensator über den Transistoren und klicken Sie, um das Bauteil zu platzieren.



11. Positionieren und platzieren Sie den Kondensator C2.



12. Beenden Sie die Bauteilplatzierung mit einem Rechtsklick oder durch Drücken von Esc.

Platzieren der Widerstände

1. Gehen Sie zurück zum Bereich Components und verwenden Sie das Feld Search des Bereichs, um nach resistor 100K 5% 0805 zu suchen.

2. Wählen Sie im Suchergebnisraster den Eintrag des gefundenen 100K-Widerstands (Resistor 100K +/-5% 0805 125 mW) aus.

3. Wählen Sie unter der Footprint-Vorschau im Bereich Models des Fensters Details die Variante M (RESC2013X70X40ML20T20) aus.

4. Klicken Sie im Fenster Details auf die Schaltfläche .

5. Während der Widerstand am Cursor schwebt, drücken Sie die Taste Tab, um den Bereich Properties zu öffnen.

6. Geben Sie R1 in das Feld Designator ein.

7. Klicken Sie im Bereich Parameters des Fensters auf den Link Show More und stellen Sie sicher, dass nur die Sichtbarkeit des Parameters Value aktiviert ist.

8. Belassen Sie alle anderen Felder auf ihren Standardwerten und klicken Sie im Arbeitsbereich auf die Pause-Schaltfläche (), um zur Bauteilplatzierung zurückzukehren.

9. Drücken Sie Spacebar, um das Bauteil in 90°-Schritten zu drehen, bis es die richtige Ausrichtung hat.

10. Positionieren Sie den Widerstand oberhalb und links der Basis von Q1 und klicken Sie, um das Bauteil zu platzieren.



11. Platzieren Sie anschließend den anderen 100K-Widerstand, R2, oberhalb und rechts der Basis von Q2. Der Bezeichner wird beim Platzieren des zweiten Widerstands automatisch hochgezählt.



12. Beenden Sie die Bauteilplatzierung mit einem Rechtsklick oder durch Drücken von Esc.

13. Gehen Sie zurück zum Bereich Components und verwenden Sie das Feld Search des Bereichs, um nach resistor 1K 5% 0805 fixed zu suchen.

14. Wählen Sie im Suchergebnisraster den Eintrag des gefundenen 1K-Widerstands (Resistor 1K +/-5% 0805 500 mW) aus.

15. Wählen Sie unter der Footprint-Vorschau im Bereich Models des Fensters Details die Variante M (RESC2013X70X40ML20T20) aus.

16. Klicken Sie im Fenster Details auf die Schaltfläche .

17. Während der Widerstand am Cursor schwebt, drücken Sie die Taste Tab, um den Bereich Properties zu öffnen.

18. Geben Sie R3 in das Feld Designator ein.

19. Klicken Sie im Bereich Parameters des Fensters auf den Link Show More und stellen Sie sicher, dass nur die Sichtbarkeit des Parameters Value aktiviert ist.

20. Belassen Sie alle anderen Felder auf ihren Standardwerten und klicken Sie im Arbeitsbereich auf die Pause-Schaltfläche (), um zur Bauteilplatzierung zurückzukehren.

21. Drücken Sie Spacebar, um das Bauteil in 90°-Schritten zu drehen, bis es die richtige Ausrichtung hat.

22. Positionieren und platzieren Sie R3 direkt über dem Kollektor von Q1 und platzieren Sie dann R4 direkt über dem Kollektor von Q2.



23. Beenden Sie die Bauteilplatzierung mit einem Rechtsklick oder durch Drücken von Esc.

Platzieren des Steckverbinders

1. Gehen Sie zurück zum Bereich Components und verwenden Sie das Feld Search des Bereichs, um nach connector male straight zu suchen.

2. Wählen Sie im Suchergebnisraster den Eintrag des gefundenen Steckverbinders aus.

3. Klicken Sie im Fenster Details auf die Schaltfläche .

4. Während der Widerstand am Cursor schwebt, drücken Sie die Taste Tab, um den Bereich Properties zu öffnen.

5. Geben Sie P1 in das Feld Designator ein.

6. Belassen Sie alle anderen Felder auf ihren Standardwerten und klicken Sie im Arbeitsbereich auf die Pause-Schaltfläche () , um zur Bauteilplatzierung zurückzukehren.

7. Drücken Sie Spacebar, um das Bauteil in 90°-Schritten zu drehen, bis es die richtige Ausrichtung hat.

8. Klicken Sie, um den Steckverbinder im Schaltplan zu platzieren.



9. Beenden Sie die Bauteilplatzierung mit einem Rechtsklick oder durch Drücken von Esc.

10. Speichern Sie das Schaltplandokument lokal, indem Sie im Bereich Projects mit der rechten Maustaste auf seinen Eintrag klicken und im Kontextmenü Save auswählen.

Verdrahten der Schaltung

Main page: Erstellen der Schaltungsverbindungen in Ihren Schaltplänen

Verdrahten ist der Prozess, bei dem Verbindungen zwischen den verschiedenen Bauteilen Ihrer Schaltung erstellt werden. Um Ihren Schaltplan zu verdrahten, beziehen Sie sich auf die Skizze der Schaltung () und das unten gezeigte Video.

Verwenden Sie das Verdrahtungswerkzeug, um Ihre Schaltung zu verdrahten. Gegen Ende des Videos können Sie sehen, wie Drähte gezogen werden können.

1. Verdrahten Sie zunächst den unteren Pin des Widerstands R1 mit der Basis des Transistors Q1 auf folgende Weise. Wählen Sie in den Hauptmenüs den Befehl Place » Wire aus (oder verwenden Sie das Tastenkürzel Ctrl+W), um in den Drahtplatzierungsmodus zu wechseln. Der Cursor ändert sich zu einem Fadenkreuz.

2. Positionieren Sie den Cursor über dem unteren Ende von R1. Wenn Sie sich an der richtigen Position befinden, erscheint an der Cursorposition eine rote Anschlussmarkierung (rotes Kreuz). Dies zeigt an, dass sich der Cursor über einem gültigen elektrischen Anschlusspunkt des Bauteils befindet.

3. Klicken Sie, um den ersten Drahtpunkt zu verankern. Bewegen Sie den Cursor, und ein Draht wird von der Cursorposition zurück zum Ankerpunkt gezogen.

4. Positionieren Sie den Cursor über der Basis von Q1, bis sich der Cursor in eine rote Anschlussmarkierung verwandelt. Wenn der Draht eine Ecke in die falsche Richtung bildet, drücken Sie Spacebar, um die Eckrichtung umzuschalten.

5. Klicken Sie, um den Draht mit der Basis von Q1 zu verbinden. Der Cursor wird von diesem Draht gelöst.

6. Beachten Sie, dass der Cursor ein Fadenkreuz bleibt, was anzeigt, dass Sie bereit sind, einen weiteren Draht zu platzieren. Um den Platzierungsmodus vollständig zu verlassen und zum Pfeilcursor zurückzukehren, würden Sie mit der rechten Maustaste klicken oder Esc drücken – tun Sie das jetzt aber noch nicht.

7. Verdrahten Sie als Nächstes den unteren Pin von R3 mit dem Kollektor von Q1. Positionieren Sie den Cursor über dem unteren Pin von R3 und klicken Sie, um einen neuen Draht zu beginnen. Bewegen Sie den Cursor vertikal, bis er sich über dem Kollektor von Q1 befindet, und klicken Sie dann, um das Drahtsegment zu platzieren. Wieder wird der Cursor von diesem Draht gelöst, und Sie bleiben im Verdrahtungsmodus und können sofort einen weiteren Draht platzieren.

8. Verdrahten Sie den Rest Ihrer Schaltung wie im obigen Video gezeigt.

9. Wenn Sie alle Leitungen platziert haben, klicken Sie mit der rechten Maustaste oder drücken Sie Esc, um den Platzierungsmodus zu verlassen. Der Cursor wechselt wieder zu einem Pfeil.

Platzieren der Netzlabels

Jede Gruppe von Bauteilpins, die Sie miteinander verbunden haben, bildet nun das, was als net bezeichnet wird. Ein Netz umfasst zum Beispiel die Basis von Q1, einen Pin von R1 und einen Pin von C1. Jedem Netz wird automatisch ein systemgenerierter Name zugewiesen, der auf einem der Bauteilpins in diesem Netz basiert.

Damit wichtige Netze im Design leicht zu erkennen sind, können Sie Netzlabels hinzufügen, um Namen zuzuweisen. Für die Multivibrator-Schaltung beschriften Sie die 12V- und GND-Netze in der Schaltung, wie unten gezeigt.

Den 12V- und GND-Netzen wurden Netzlabels hinzugefügt, womit der Schaltplan vollständig ist.

1. Wählen Sie den Befehl Place » Net Label  aus den Hauptmenüs. Ein Netzlabel erscheint am Cursor.

2. Um das Netzlabel vor dem Platzieren zu bearbeiten, drücken Sie Tab , um das Bedienfeld Properties zu öffnen.

3. Geben Sie 12V in das Feld Net Name ein.



4. Klicken Sie im Designbereich auf die Pause-Schaltfläche (), um zur Objektplatzierung zurückzukehren.

5. Platzieren Sie das Netzlabel so, dass sein Hotspot (die linke untere Ecke) die oberste Leitung im Schaltplan berührt, wie in den folgenden Abbildungen gezeigt. Der Cursor wechselt zu einem roten Kreuz, wenn das Netzlabel korrekt positioniert ist, um mit der Leitung verbunden zu werden. Ist das Kreuz hellgrau, bedeutet dies, dass keine gültige Verbindung hergestellt wird.


   Das Netzlabel im freien Raum (oberes Bild) und über einer Leitung positioniert (unteres Bild); beachten Sie das rote Kreuz.

6. Nach dem Platzieren des ersten Netzlabels befinden Sie sich weiterhin im Netzlabel-Platzierungsmodus. Drücken Sie die Taste Tab erneut, um das zweite Netzlabel vor dem Platzieren im Bedienfeld Properties zu bearbeiten.

7. Geben Sie GND in das Feld Net Name ein.

8. Klicken Sie im Designbereich auf die Pause-Schaltfläche (), um zur Objektplatzierung zurückzukehren.

9. Platzieren Sie das Netzlabel so, dass die linke untere Ecke des Netzlabels die unterste Leitung im Schaltplan berührt (wie im vollständigen Schaltplanbild oben gezeigt). Klicken Sie mit der rechten Maustaste oder drücken Sie Esc, um den Netzlabel-Platzierungsmodus zu verlassen.

10. Speichern Sie das Schaltplandokument lokal, indem Sie im Bedienfeld Projects mit der rechten Maustaste auf seinen Eintrag klicken und im Kontextmenü Save  auswählen.

Glückwunsch! Sie haben soeben Ihre erste Schaltplanerfassung abgeschlossen. Bevor Sie den Schaltplan in eine Leiterplatte umwandeln, müssen Sie die Projektoptionen konfigurieren und das Design auf Fehler prüfen.

Projektoptionen konfigurieren

Main page: Zugreifen auf, Definieren und Verwalten von Projektoptionen

Projektspezifische Einstellungen werden im Dialog Project Options konfiguriert. Zu den Projektoptionen gehören Einstellungen zur Fehlerberichterstattung, eine Konnektivitätsmatrix, Einstellungen zur Klassengenerierung und mehr. Einige Projektoptionen werden unten gezeigt und beschrieben.

❯ ❮ Javascript ID: Tutorial_Dlg_ProjectOptions_AD24

Wenn Sie ein Projekt validieren, prüft Altium Designer den Schaltplaninhalt anhand der Einstellungen zur Fehlerberichterstattung auf logische, elektrische und Zeichnungsfehler. Die Registerkarte Error Reporting des Dialogs Project Options wird verwendet, um eine Vielzahl von Prüfungen einzurichten. Die Einstellungen Report Mode zeigen den Schweregrad eines Verstoßes an. Wenn Sie eine Einstellung ändern möchten, klicken Sie neben dem Verstoß, den Sie ändern möchten, auf den aktuellen Report Mode und wählen Sie den Schweregrad aus der Dropdown-Liste aus. Während das Design entsteht, wird eine Liste der Pins in jedem Netz im Speicher aufgebaut. Der Typ jedes Pins wird erkannt (z. B. Eingang, Ausgang, passiv usw.), dann wird jedes Netz darauf geprüft, ob Pin-Typen vorhanden sind, die nicht miteinander verbunden sein sollten, zum Beispiel ein Ausgangspin, der mit einem anderen Ausgangspin verbunden ist. Auf der Registerkarte Connection Matrix des Dialogs Project Options konfigurieren Sie, welche Pin-Typen miteinander verbunden werden dürfen. Sehen Sie sich zum Beispiel die Einträge auf der rechten Seite des Matrixdiagramms an und suchen Sie Output Pin. Lesen Sie diese Zeile der Matrix entlang, bis Sie zur Spalte Open Collector Pin gelangen. Das Quadrat an ihrem Schnittpunkt ist orange und zeigt an, dass ein Ausgangspin, der in Ihrem Schaltplan mit einem Open-Collector-Pin verbunden ist, bei der Projektvalidierung einen Fehlerzustand erzeugt. Sie können jeden Fehlertyp mit einem eigenen Fehlergrad festlegen, d. h. von No Report bis Fatal Error. Klicken Sie auf ein farbiges Quadrat, um die Einstellung zu ändern; es durchläuft dabei die vier möglichen Einstellungen. Die Registerkarte Class Generation des Dialogs Project Options wird verwendet, um zu konfigurieren, welche Arten von Klassen aus dem Design generiert werden (die Registerkarten Comparator und ECO Generation werden dann verwendet, um zu steuern, ob Klassen auf die PCB übertragen werden). Die Registerkarte Comparator des Dialogs Project Options legt fest, welche Unterschiede beim Vergleichen von Dokumenten gemeldet oder ignoriert werden. Wenn Sie eine detaillierte Steuerung benötigen, können Sie den Vergleich über die einzelnen Vergleichseinstellungen selektiv konfigurieren.

1. Klicken Sie im Bedienfeld Projects mit der rechten Maustaste auf den Projekteintrag und wählen Sie im Kontextmenü den Befehl Project Options  aus, um den Dialog Project Options  zu öffnen. Wählen Sie dann die Registerkarte Error Reporting des Dialogs aus.



2. Scrollen Sie durch die Liste der Fehlerprüfungen und beachten Sie, dass sie in Gruppen zusammengefasst sind. Jede Gruppe kann bei Bedarf eingeklappt werden.

3. Klicken Sie bei einer beliebigen Prüfung auf die Einstellung Report Mode und beachten Sie die verfügbaren Optionen.

4. Wählen Sie die Registerkarte Connection Matrix des Dialogs Project Options  aus.

5. Ihre Schaltung enthält nur passive Pins. Suchen Sie in den Zeilenbeschriftungen die Zeile Passive Pin. Suchen Sie in den Spaltenbeschriftungen Unconnected. Das Quadrat am Schnittpunkt dieser Einträge zeigt den Fehlerzustand an, wenn im Schaltplan festgestellt wird, dass ein passive pin unconnected ist. Die Standardeinstellung ist grün (), was bedeutet, dass kein Bericht erzeugt wird.



6. Ändern Sie die Standardeinstellungen so, dass die Verbindungsmatrix nicht verbundene passive Pins erkennt. Klicken Sie auf dieses Schnittpunktfeld, bis es orange wird (), sodass bei der Projektvalidierung ein Fehler für nicht verbundene passive Pins erzeugt wird. Sie werden später im Tutorial absichtlich einen solchen Verstoß erzeugen.



7. Wählen Sie die Registerkarte Class Generation des Dialogs Project Options  aus.

8. Für ein einfaches Design mit nur einem Schaltplanblatt wie dieses ist es nicht erforderlich, eine Bauteilklasse zu generieren. Deaktivieren Sie das Kontrollkästchen Component Classes für das Schaltplandokument des Projekts.



9. Klicken Sie auf OK, um die Änderungen anzuwenden und den Dialog Project Options zu schließen.

10. Speichern Sie das Projekt lokal, indem Sie im Bedienfeld Projects mit der rechten Maustaste auf seinen Eintrag klicken und im Kontextmenü Save  auswählen.

Sie sind nun bereit, das Projekt zu validieren und auf Fehler zu prüfen.

Projekt validieren

Main page: Ihr Designprojekt validieren

Bei der Validierung eines Projekts wird in den Designdokumenten auf Zeichnungs- und elektrische Regelverletzungen geprüft, und alle Warnungen und Fehler werden im Bedienfeld Messages detailliert aufgeführt. Sie haben die Prüfeinstellungen in den Registerkarten Error Checking und Connection Matrix des Dialogs Project Options eingerichtet und sind nun bereit, das Design zu prüfen.

1. Um das Multivibrator-Projekt zu validieren, klicken Sie im Bedienfeld Projects mit der rechten Maustaste auf seinen Eintrag und wählen im Kontextmenü Validate PCB Project Multivibrator.PrjPcb aus.



2. Alle Validierungswarnungen und -fehler werden im Bedienfeld Messages angezeigt. Das Bedienfeld wird nur dann automatisch geöffnet, wenn Fehler erkannt werden (nicht, wenn nur Warnungen vorliegen). Um es manuell zu öffnen, klicken Sie unten rechts im Designbereich auf die Schaltfläche   und wählen Messages aus dem Menü.

3. Wenn Ihre Schaltung korrekt gezeichnet ist, sollte das Bedienfeld Messages keine Fehler enthalten, sondern nur die Meldung Compile successful, no errors found. Falls Fehler vorhanden sind, arbeiten Sie jeden einzelnen durch, prüfen Sie Ihre Schaltung und stellen Sie sicher, dass alle Verdrahtungen und Verbindungen korrekt sind.



Sie werden nun absichtlich einen Fehler in die Schaltung einfügen und das Projekt erneut validieren.

1. Klicken Sie in die Mitte der Leitung, die P1 mit den Emittern von Q1 und Q2 verbindet (die Leitung des Netzes GND). An jedem Eckpunkt der Leitung erscheinen kleine quadratische Bearbeitungsgriffe, und die Auswahlfarbe wird als gepunktete Linie entlang der Leitung angezeigt, um zu kennzeichnen, dass sie ausgewählt ist. Drücken Sie die Taste Delete, um die Leitung zu löschen.



2. Validieren Sie das Projekt erneut (wählen Sie Validate PCB Project Multivibrator.PrjPcb  aus dem Rechtsklick-Menü des Projekteintrags im Bedienfeld Projects). Das Bedienfeld Messages zeigt Fehlermeldungen an, die darauf hinweisen, dass Sie in Ihrer Schaltung nicht verbundene Pins haben.



   • Das Bedienfeld Messages ist horizontal in zwei Bereiche unterteilt, wie im obigen Bild gezeigt. Der obere Bereich listet alle Meldungen auf, die über das Rechtsklick-Menü gespeichert, kopiert, per Cross-Probing angesprungen oder gelöscht werden können. Der untere Bereich enthält Details zu der Warnung bzw. dem Fehler, die bzw. der aktuell im oberen Bereich des Bedienfelds ausgewählt ist.

   • Wenn Sie in einem der beiden Bereiche des Bedienfelds Messages auf einen Fehler oder eine Warnung doppelklicken, wird die Schaltplanansicht auf das Objekt mit dem Verstoß verschoben und darauf gezoomt.

   • Wenn Sie den Cursor über das Objekt mit dem Verstoß bewegen (nicht über die Wellenlinie), erscheint eine Meldung, die den Verstoß beschreibt.

Beheben Sie die Verstöße im Schaltplan, bevor Sie diesen Abschnitt des Tutorials abschließen.

1. Machen Sie den Löschvorgang rückgängig (Ctrl+Z), um die gelöschte Leitung wiederherzustellen.

2. Validieren Sie das Projekt erneut, um zu prüfen, dass keine Verstöße mehr vorhanden sind. Das Bedienfeld Messages sollte keine Verstöße mehr anzeigen.

3. Speichern Sie das Projekt im Workspace. Klicken Sie dazu auf das Steuerelement Save to Server neben dem Projekteintrag im Bereich Projects, geben Sie im Feld Comment des sich öffnenden Dialogs Save to Server einen aussagekräftigen Kommentar ein (z. B. Schematic is created and validated) und klicken Sie dann auf die Schaltfläche OK.

Konfigurieren der Stückliste

Main page: BOM-Management mit ActiveBOM

Letztendlich muss jede in einem Design verwendete Komponente über detaillierte Lieferketteninformationen verfügen. Anstatt zu verlangen, dass diese Informationen jeder Designkomponente hinzugefügt oder nachträglich in einer Excel-Tabelle ergänzt werden, können Sie sie an jedem Punkt des Designzyklus in einem ActiveBOM-Dokument hinzufügen (*.BomDoc).

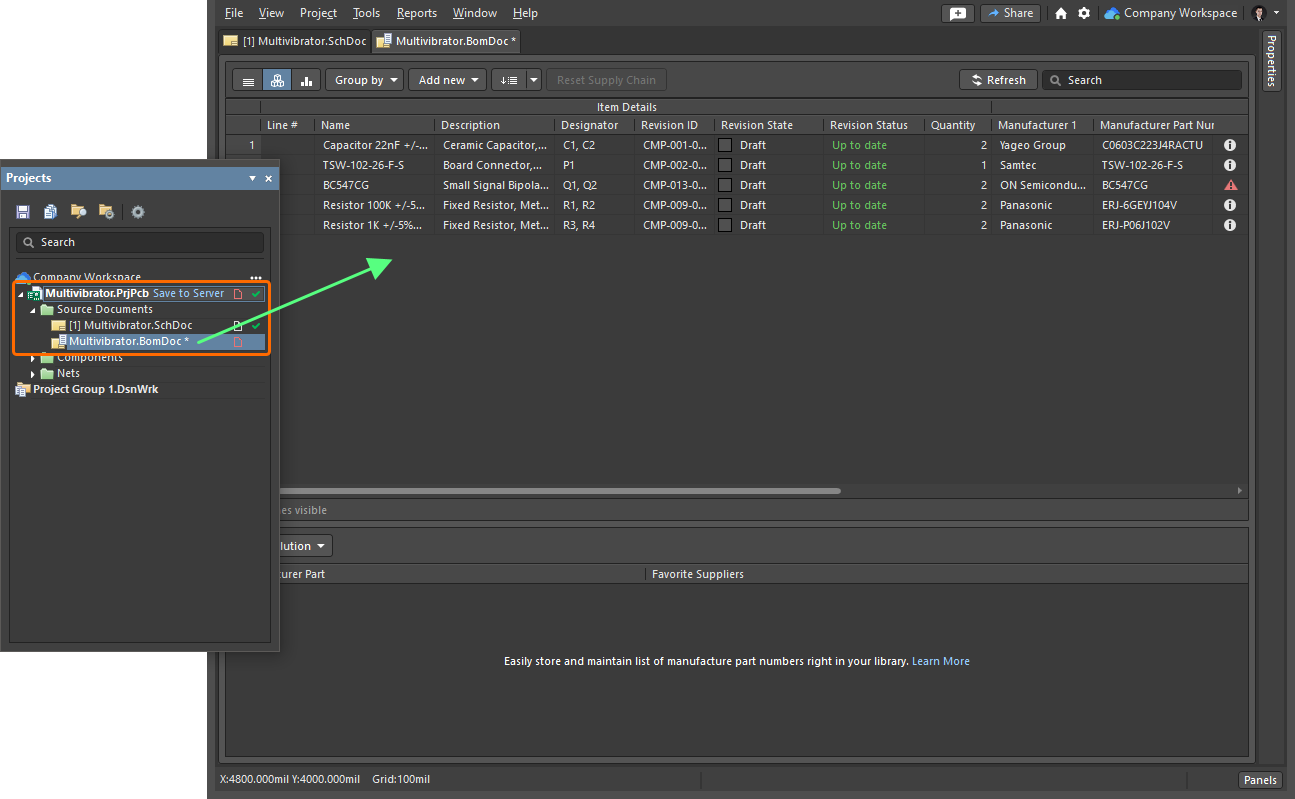

1. Klicken Sie mit der rechten Maustaste auf den Projekteintrag im Bereich Projects und wählen Sie dann den Befehl Add New to Project » ActiveBOM aus dem Kontextmenü. Ein neues ActiveBOM-Dokument wird geöffnet, und im Bereich Projects erscheint unter dem Eintrag Source Documents ein damit verknüpfter Eintrag zum Projekt.

   ❯ ❮ Javascript ID: Tutorial_AddNewBomDoc_AD25_0

2. Klicken Sie mit der rechten Maustaste auf den ActiveBOM-Dokumenteintrag im Bereich Projects und wählen Sie den Befehl Save As. Der Dialog Save As wird geöffnet und ist bereit, das Dokument am selben Speicherort wie die Projektdatei zu speichern. Geben Sie den Namen Multivibrator in das Feld File name ein und klicken Sie auf die Schaltfläche Save.

3. Durch das Hinzufügen des ActiveBOM-Dokuments wurde das Projekt geändert. Speichern Sie das Projekt daher lokal, indem Sie mit der rechten Maustaste auf den Projekteintrag im Bereich Projects klicken und Save auswählen.

4. Die im Design verwendeten Komponenten werden als BOM-Elemente aufgelistet. Standardmäßig gibt es eine Spalte mit dem Titel Line #. Klicken Sie oben im Dokument auf die Schaltfläche , um diese Spalte zu füllen.



5. Beachten Sie, dass das BOM-Elementraster rechts eine BOM-Statusspalte enthält. Bewegen Sie den Mauszeiger über ein Statussymbol, um Informationen zu erkannten Problemen anzuzeigen. Die Statussymbole sollten anzeigen, dass alle BOM-Elemente den Verstoß No MPN ranked enthalten. Das bedeutet, dass Sie die ausgewählten Hersteller-Teilenummern (MPNs) noch nicht geprüft und bestätigt haben, dass Sie mit jeder davon einverstanden sind.



   Es ist möglich, dass der Transistor weitere Fehler aufweist. Dies wird in Kürze behoben.

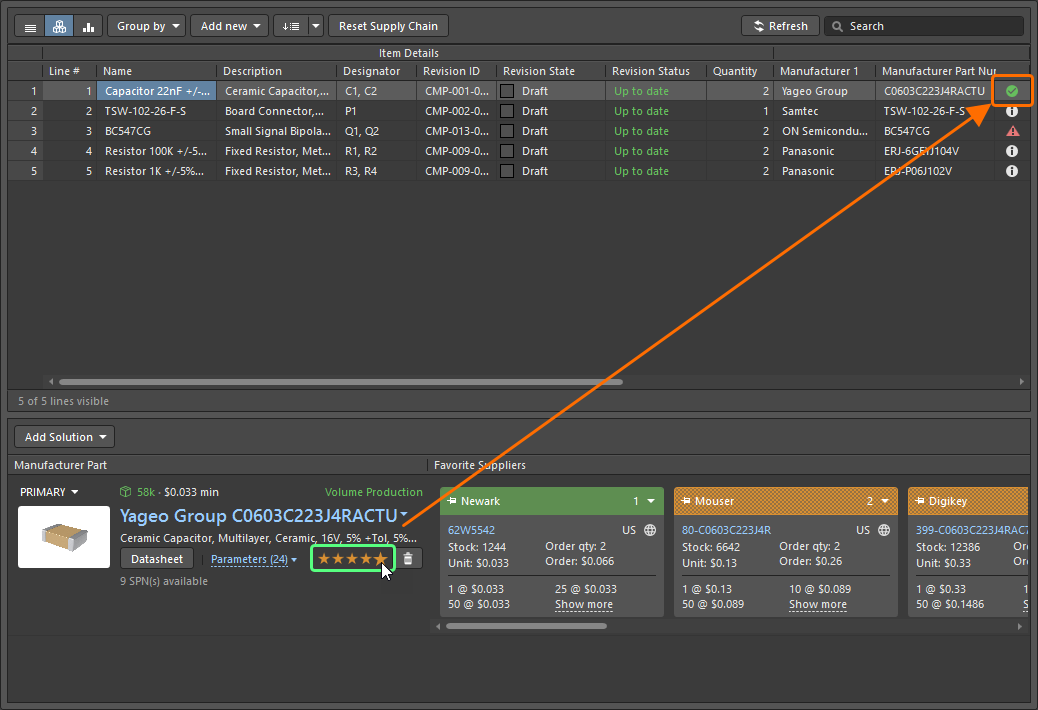

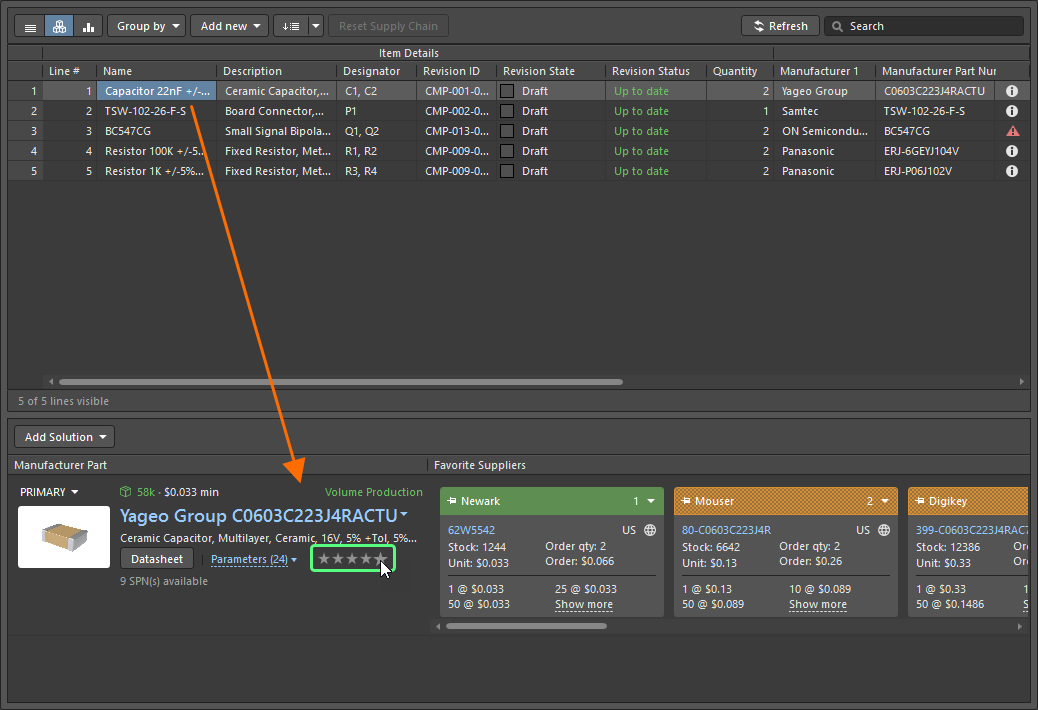

6. Weisen Sie der MPN jedes Elements, das keinen anderen Verstoßtyp als No MPN ranked aufweist, eine 5-Sterne-Bewertung zu (d. h. allen Elementen außer dem Transistor). Klicken Sie dazu im Raster auf ein BOM-Element und dann im unteren Bereich des Dokuments, der die Lieferketteninformationen für dieses Element anzeigt, auf den Stern ganz rechts. Danach sollte sich der Status von vier der fünf BOM-Elemente auf Grün ändern, was anzeigt, dass diese Elemente unkritisch sind (bestellbereit).

   ❯ ❮ Javascript ID: Tutorial_ActiveBOM_SetRanks_AD24

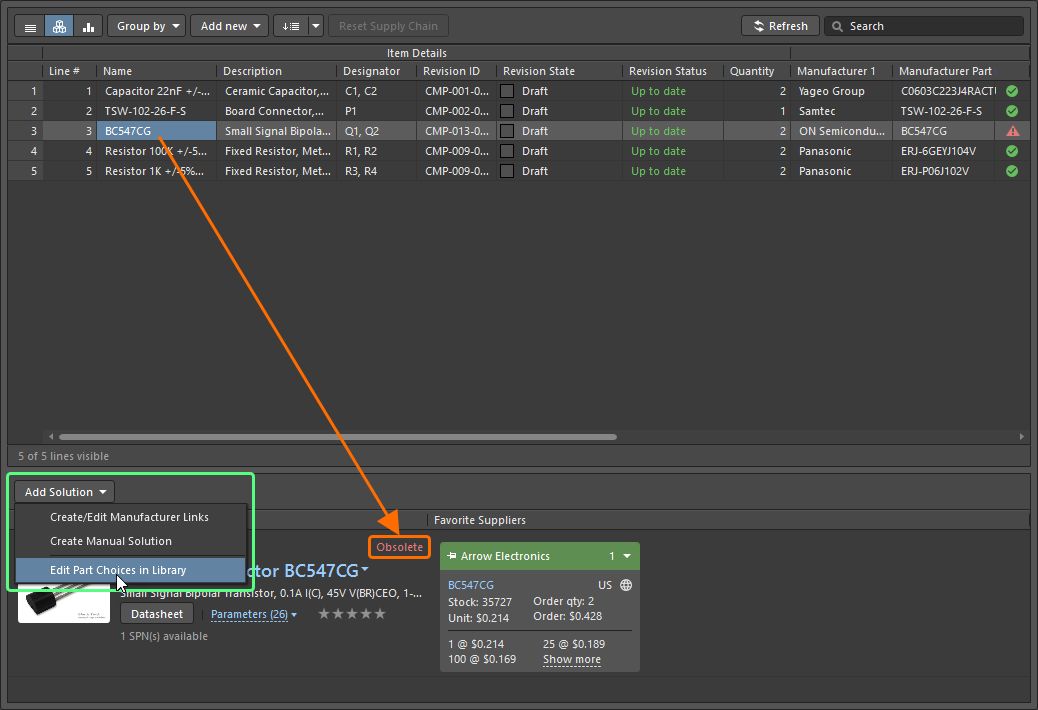

7. Wählen Sie das Transistor-Element aus. Es kann den Fertigungslebenszyklus Obsolete haben. Für dieses Element werden wir eine weitere MPN hinzufügen, indem wir der Komponente in der Workspace-Bibliothek eine Teileauswahl hinzufügen. Klicken Sie dazu auf die Schaltfläche und wählen Sie Edit Part Choices in Library aus dem Dropdown-Menü.



8. Der Dialog Edit Part Choices wird geöffnet. Klicken Sie auf die Schaltfläche , um den Dialog Add Part Choices zu öffnen. Dieser Dialog wird verwendet, um auf dieselbe Weise wie im Bereich Manufacturer Part Search nach einem geeigneten Herstellerteil zu suchen.



9. Geben Sie im Feld Search oben im Dialog Add Part Choices BC547C ein und drücken Sie Enter, um die Suche zu erweitern.



10. Achten Sie auf den vertikalen farbigen Balken am Rand der Spalte Manufacturer Part. Dieser zeigt den Lebenszyklusstatus dieses Teils an. Idealerweise wählen Sie ein Teil mit grünem Lebenszyklusstatus (Volume Production). Bewegen Sie den Mauszeiger über den vertikalen farbigen Balken, um den Lebenszyklusstatus anzuzeigen. Beachten Sie, dass das Teil keine Modelle haben muss, da Sie bereits ein Symbol im Schaltplan und einen Footprint auf der PCB haben.

    Wählen Sie ein Teil mit geeignetem Lebenszyklusstatus und verfügbarem Bestand aus (z. B. BC547CTFR von ON Semiconductor / Fairchild) und klicken Sie dann auf OK, um dieses Teil zu übernehmen.



11. Sie kehren zum Dialog Edit Part Choices zurück, in dem das ausgewählte Teil aufgelistet wird.



    Klicken Sie auf OK, um den Dialog zu schließen und zum ActiveBOM-Dokument zurückzukehren.

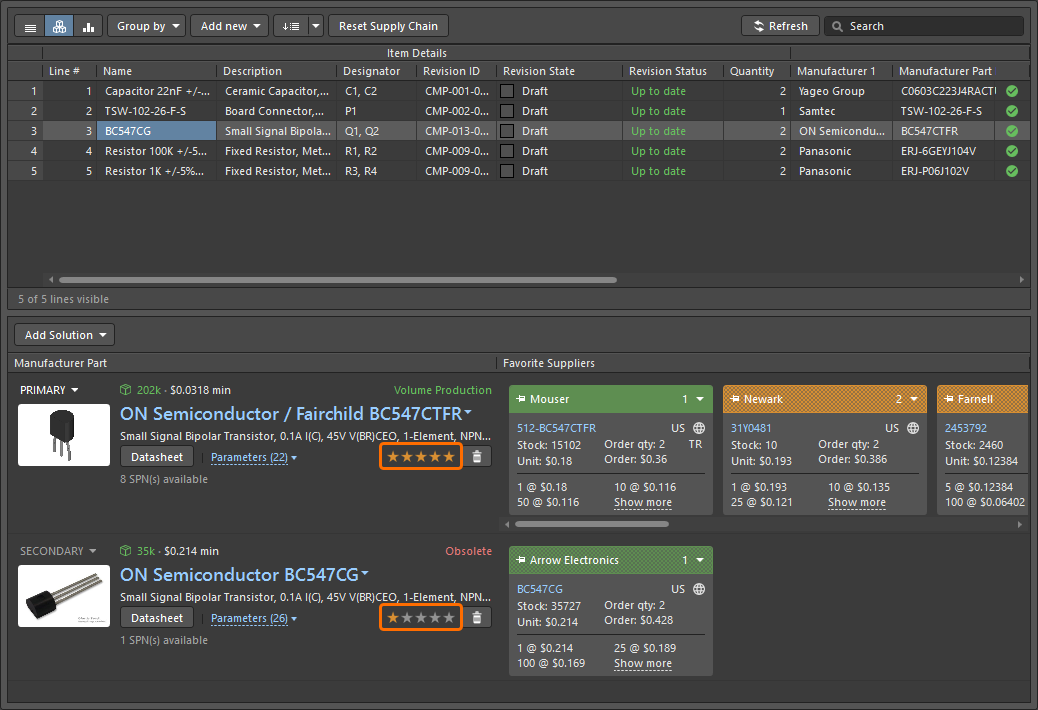

12. Im unteren Bereich des Dokuments werden für den Transistor zwei MPNs angezeigt: eine, die aus der ursprünglichen Teileauswahl abgeleitet wurde, die bei der Komponentenerstellung hinzugefügt wurde, und eine weitere, die aus der Teileauswahl abgeleitet wurde, die Sie gerade hinzugefügt haben. Verwenden Sie die Bewertungsfunktion, um das von Ihnen ausgewählte Teil zur primären Lösung für dieses BOM-Element zu machen.

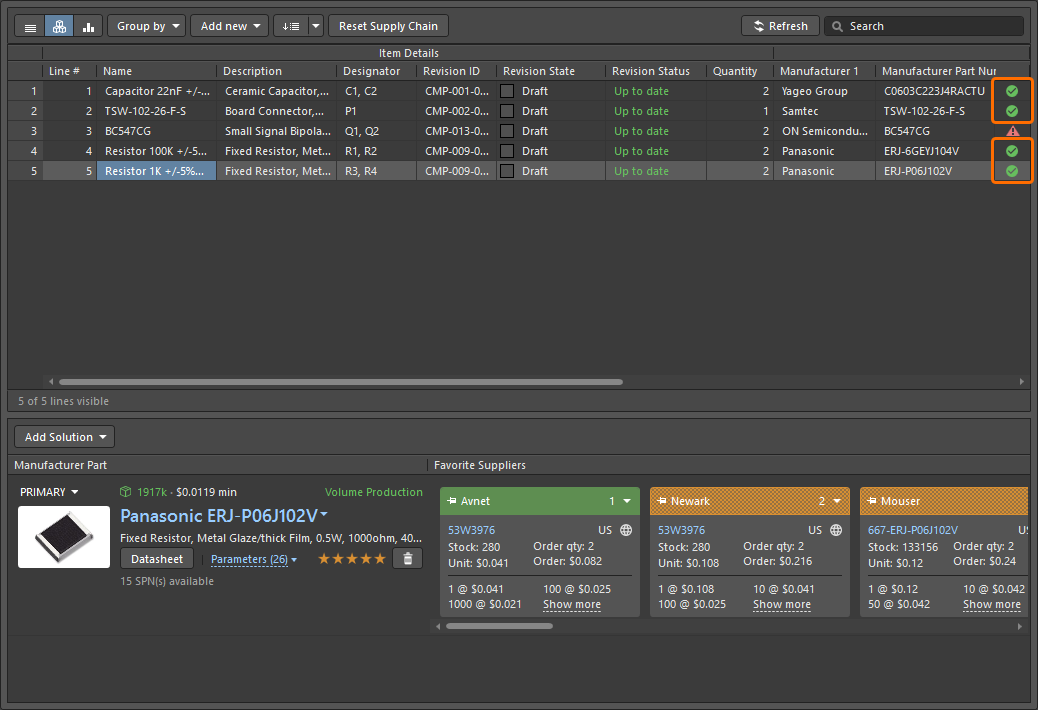

13. Alle BOM-Elemente enthalten jetzt korrekte Lieferkettendetails. Speichern Sie das ActiveBOM-Dokument lokal, indem Sie mit der rechten Maustaste auf seinen Eintrag im Bereich Projects klicken und im Kontextmenü Save auswählen.

14. Speichern Sie das Projekt im Workspace. Klicken Sie dazu auf das Steuerelement Save to Server neben dem Projekteintrag im Bereich Projects, geben Sie im Feld Comment des sich öffnenden Dialogs Save to Server einen aussagekräftigen Kommentar ein (z. B. BOM document added) und klicken Sie dann auf die Schaltfläche OK.

15. Schließen Sie das ActiveBOM-Dokument, indem Sie mit der rechten Maustaste auf seine Registerkarte oben im Designbereich klicken und den Befehl Close Multivibrator.BomDoc aus dem Kontextmenü auswählen.
