搜索并获取元件

Main page: 搜索制造商器件

在设计输入阶段，实际安装到电路板上的元件以原理图符号表示，而在电路板设计阶段则以 PCB 封装表示。 PCB 设计项目所需的元件可以在公司的 Workspace library 中创建，然后通过 Components 面板放置。

新的工作区库元件通过元件编辑器创建（该编辑器可以在单元件编辑或批量元件编辑模式下运行）。您可以在其中手动定义所有元件数据（原理图符号、PCB 封装、参数、器件选型等），也可以使用 Manufacturer Part Search 面板提供的数据。通过此面板，您可以即时访问功能强大且持续更新的元件搜索与聚合系统，获取来自数千家制造商的数百万种元件的详细资料，以及每种元件的实时供应链信息。许多元件都提供符号和封装。

您可以基于 Manufacturer Part Search 面板中任意器件的数据创建新的工作区库元件，也就是说，列表中的任何器件都可以获取到您的工作区中。此过程会以单元件编辑模式打开元件编辑器来创建新元件，并预先填入所选器件的信息。

在本教程中，所有必需的元件都将使用制造商器件数据在您连接的工作区中创建。

查找并获取晶体管

1. 打开 Manufacturer Part Search 面板。为此， 单击设计空间右下角的 按钮，然后从菜单中选择 Manufacturer Part Search。

   Manufacturer Part Search 面板可以在普通和紧凑两种模式下运行。本教程展示并介绍的是普通模式下的面板。请加宽面板，使其以普通模式显示。在普通模式下，面板右上角的按钮显示为 。在紧凑模式下，控件会重新排列，因此其显示方式可能与此处的图示和说明不完全一致。

   如果面板停靠在 Altium Designer 窗口边缘，您可以将其设为浮动面板，以便将其放置在设计环境内部或外部的任意位置。为此，单击面板名称，然后将其拖动到所需位置。有关更多信息，请参阅 使用面板页面。

2. 在面板顶部的 Search 字段中，输入 transistor bc547 并按 Enter。搜索结果将显示在面板中。



3. 在结果表格中，单击来自 ON Semiconductor 的 BC547CG 晶体管条目以将其选中。单击随后显示的 SPNs 链接，查看器件的供货情况。



4. 器件条目中的  图标表示该器件已关联模型。使用  按钮显示 Details 窗格（如果尚未显示），以便查看所选器件的详细信息，包括其参数和模型。



   虽然 ON Semiconductor BC547CG 晶体管的制造商生命周期状态为 Obsolete（在表格及 Details 窗格右上角以红色条带指示），但仍可用它来创建新元件。在本教程后续配置项目 BOM 时，将为该元件选择另一个制造商器件。

5. 在面板中选中晶体管后，单击 Details 窗格顶部区域的  按钮。



6. 在打开的 Create new component 对话框中，选择 Transistors 元件类型，然后单击 OK。



7. 在打开的 Use Component Data 对话框中，确保对话框顶部的 Show only matching with template 选项处于禁用状态，并启用 Parameters、Models 和 Datasheets 选项卡标题行中的选项，以将所有可用的参数、模型和数据手册添加到元件中，然后单击 OK。

   ❯ ❮ Javascript ID: Tutorial_Dlg_UseComponentData_AD25_2

8. 元件编辑器将以单元件编辑模式打开，并加载所选数据。此时，您可以检查符号、封装和参数是否符合要求，并进行必要的修改。

   您可以暂时关闭 Manufacturer Part Search 面板，稍后再通过 按钮菜单将其显示出来。



9. 单击 Projects 面板中元件条目旁的 Save to Server 控件。



10. 在打开的 Edit Revision for Item 对话框中，在 Release Notes 字段中输入对本次元件修订版发布有意义的注释（例如 Initial release of the transistor component saved from Manufacturer Part Search），然后单击 OK。元件保存到工作区期间，会打开一个状态对话框。保存完成后，元件编辑器将关闭。



查找并获取电容

1. 返回 Manufacturer Part Search 面板，使用面板中的 Search 字段搜索 capacitor 22 nF 16 V 0603。

2. 在搜索结果表格中，选择来自 Yageo Group 的 C0603C223J4RACTU 电容条目，然后单击 Details 窗格中的  按钮。

3. 在打开的 Create new component 对话框中，选择 Capacitors 元件类型，然后单击 OK。

4. 在打开的 Use Component Data 对话框中，确保对话框顶部的 Show only matching with template 选项处于禁用状态，并启用 Parameters、Models 和 Datasheets 选项卡标题行中的选项，以将所有可用的参数、模型和数据手册添加到元件中，然后单击 OK。

5. 元件编辑器将打开。在编辑器左上角 Component 区域的 Name 字段中，将元件名称更改为 Capacitor 22nF +/-5% 16V 0603。



6. 单击 Projects 面板中元件条目旁的 Save to Server 控件。

7. 在打开的 Edit Revision for Item 对话框中，在 Release Notes 字段中输入对本次元件修订版发布有意义的注释（例如 Initial release of the capacitor component saved from Manufacturer Part Search），然后单击 OK。元件保存到工作区期间，会打开一个状态对话框。保存完成后，元件编辑器将关闭。

查找并获取电阻

首先，搜索一个 100K 电阻。

1. 返回 Manufacturer Part Search 面板，使用面板中的 Search 字段搜索 resistor 100 K 5% 0805。

2. 在搜索结果表格中，选择来自 Panasonic 的 ERJ-6GEYJ104V 电阻条目，然后单击 Details 窗格中的  按钮。

3. 在打开的 Create new component 对话框中，选择 Resistors 元件类型，然后单击 OK。

4. 在打开的 Use Component Data 对话框中，确保对话框顶部的 Show only matching with template 选项已禁用，并启用 Parameters、Models 和 Datasheets 选项卡标题行中的选项，以将所有可用的参数、模型和 数据手册添加到元件中，然后单击 OK。

5. 在元件编辑器左上角 Component 区域的 Name 字段中，将元件名称更改为 Resistor 100K +/-5% 0805 125 mW。

6. 单击 Projects 面板中元件条目旁的 Save to Server 控件。

7. 在打开的 Edit Revision for Item 对话框中，在 Release Notes 字段中为此次元件修订版发布输入有意义的注释（例如 Initial release of the resistor component saved from Manufacturer Part Search），然后单击 OK。元件保存到工作区时，将打开一个状态对话框。保存完成后，元件编辑器将关闭。

接下来，以类似方式查找一个 1K 电阻。

1. 返回 Manufacturer Part Search 面板，使用面板中的 Search 字段搜索 resistor 1 K 5% 0805。

2. 在搜索结果表格中选择来自 Panasonic 的 ERJ-P06J102V 电阻条目，然后单击 Details 窗格中的  按钮。

3. 在打开的 Create new component 对话框中，选择 Resistors 元件类型，然后单击 OK。

4. 在打开的 Use Component Data 对话框中，确保对话框顶部的 Show only matching with template 选项已禁用，并启用 Parameters、Models 和 Datasheets 选项卡标题行中的选项，以将所有可用的参数、模型和 数据手册添加到元件中，然后单击 OK。

5. 在元件编辑器左上角 Component 区域的 Name 字段中，将元件名称更改为 Resistor 1K +/-5% 0805 500 mW。

6. 单击 Projects 面板中元件条目旁的 Save to Server 控件。

7. 在打开的 Edit Revision for Item 对话框中，在 Release Notes 字段中为此次元件修订版发布输入有意义的注释（例如 Initial release of the resistor component saved from Manufacturer Part Search），然后单击 OK。元件保存到工作区时，将打开一个状态对话框。保存完成后，元件编辑器将关闭。

查找并获取连接器

1. 最后需要查找的元件是一个 2 引脚排针。返回 Manufacturer Part Search 面板。这次将使用面板的分面搜索功能。

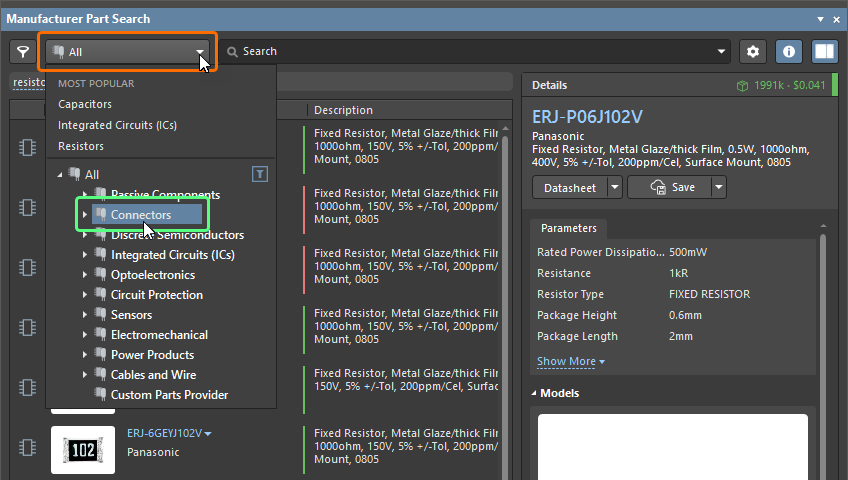

2. 在面板左上角的 Categories 下拉列表中，展开 All 条目并选择 Connectors 类别。

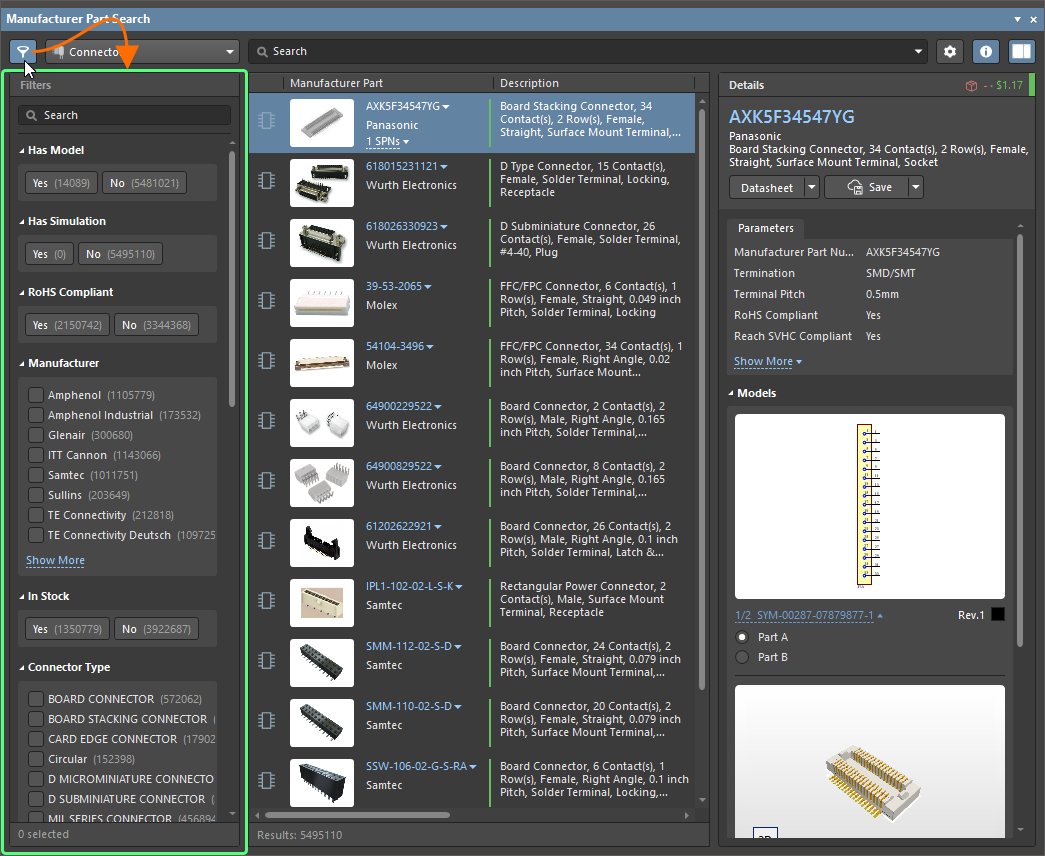

3. 如果尚未显示 Filters 窗格，请单击  按钮将其显示出来。

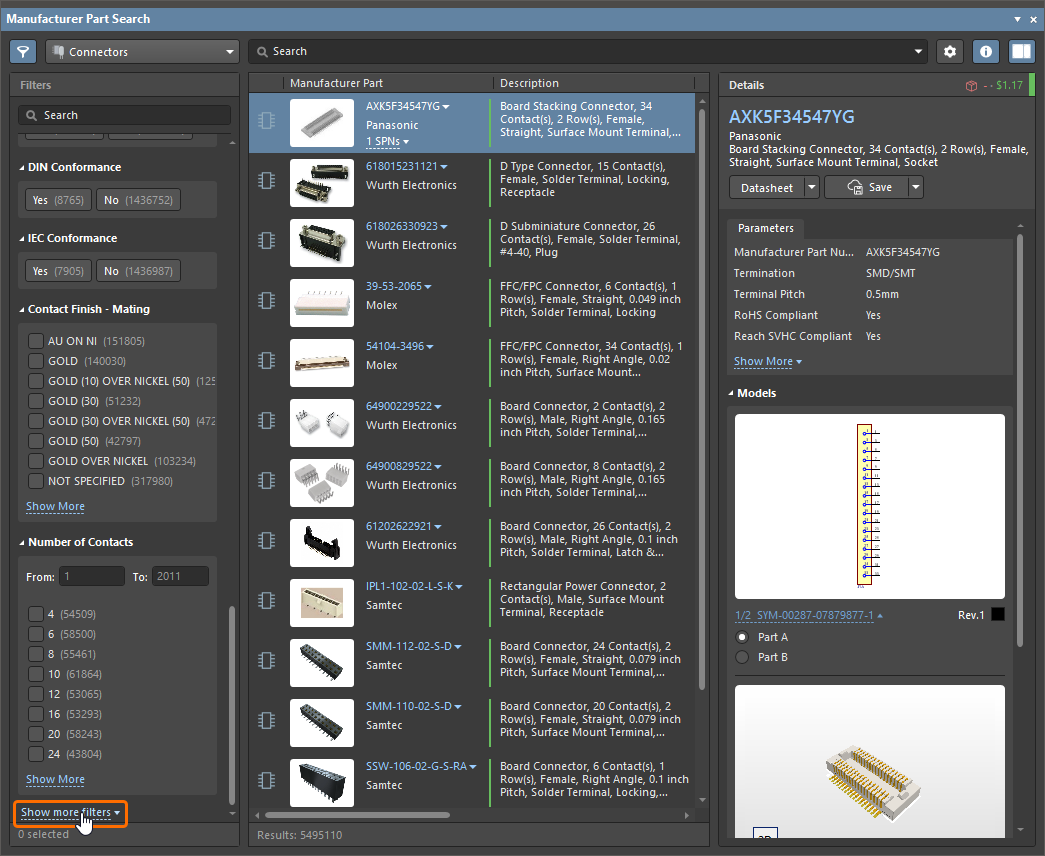

4. 单击 Filters 窗格底部的 Show more filters 链接，以 显示所有可用的筛选器（而不仅仅是 最常用的筛选器）。

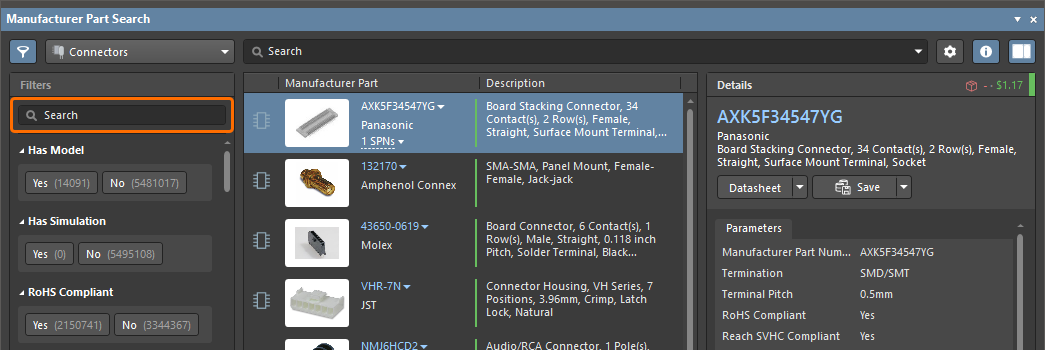

5. 高效使用筛选器的一种方法是使用 Filters 窗格顶部的 Search 字段（）。搜索会返回筛选器名称或筛选器设置中匹配的字符串。使用以下搜索词，应用筛选器并选择下列选项：

   搜索词	选择
   model type	Model Type = 符号、封装
   contacts	Number of Contacts = 2
   pitch	Terminal Pitch = 2.54mm
   male	Contact Gender = Male
   straight	Mounting Style = STRAIGHT

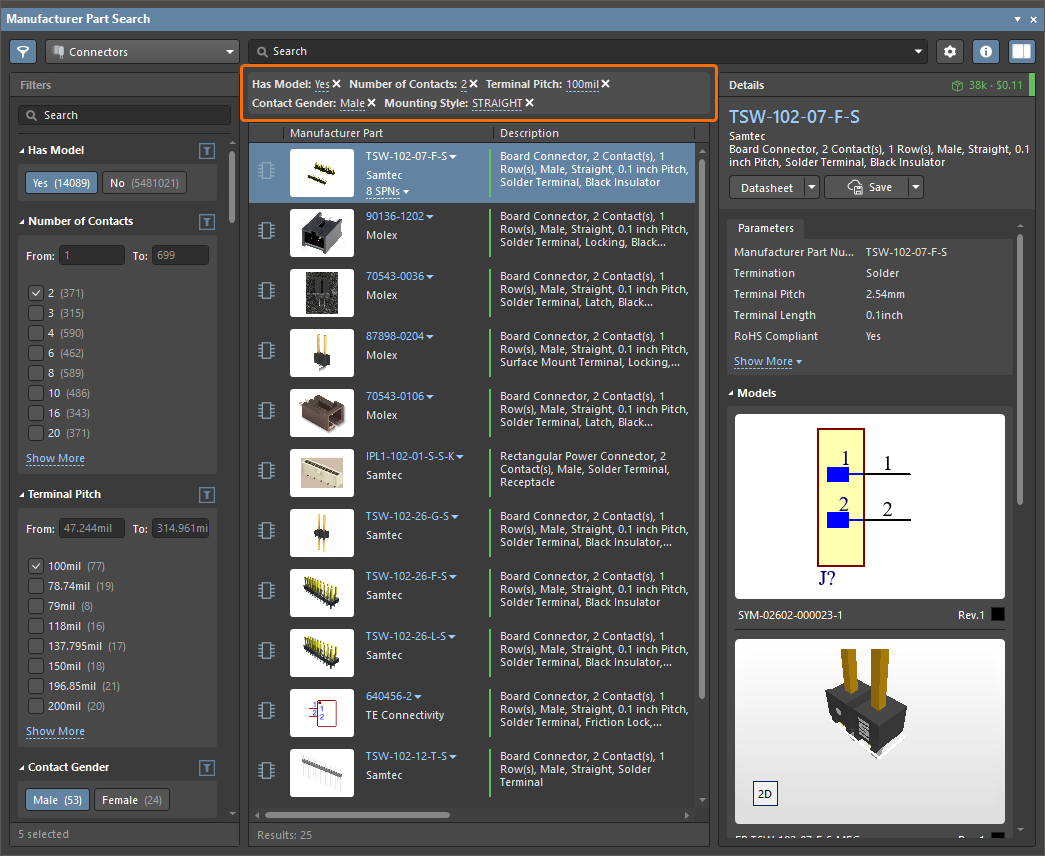

   当前选中的筛选选项显示在搜索栏下方。



6. 此时应返回少量 2 引脚直立式排针，如上图所示。从搜索结果中选择一个合适的、引脚间距为 2.54 mm（0.1 in）的 2 引脚直立式公头连接器，例如 Samtec 的 TSW-102-26-F-S，然后单击 Details 窗格中的  按钮。

7. 在打开的 Create new component 对话框中，选择 Connectors 元件类型，然后单击 OK。

8. 在打开的 Use Component Data 对话框中，确保对话框顶部的 Show only matching with template 选项已禁用，并启用 Parameters、Models 和 Datasheets 选项卡标题行中的选项，以将所有可用的参数、模型和 数据手册添加到元件中，然后单击 OK。

9. 在元件编辑器中，保留默认数据值，然后单击 Projects 面板中元件条目旁的 Save to Server 控件。

10. 在打开的 Edit Revision for Item 对话框中，在 Release Notes 字段中为此次元件修订版发布输入有意义的注释（例如 Initial release of the connector component saved from Manufacturer Part Search），然后单击 OK。元件保存到工作区时，将打开一个状态对话框。保存完成后，元件编辑器将关闭。
