데이터베이스 및 파일 기반 라이브러리에서 부품 검색하기

DbLib/SVNDbLib를 사용 가능한 파일 기반 라이브러리 목록에 추가하면 Components Panel에서 데이터베이스의 컴포넌트를 찾아볼 수 있습니다. 하나의 DbLib/SVNDbLib 파일만 추가하더라도 연결된 데이터베이스의 각 테이블은 별도의 라이브러리처럼 표시됩니다.

Panel 상단의 드롭다운 목록에는 형식의 항목 이 표시됩니다.

• <LibraryName>.DbLib - <TableName> 또는 <LibraryName>.SVNDbLib - <TableName> ----데이터베이스에 테이블이 있는 경우
• <LibraryName>.DbLib - <SheetName>$ 또는 <LibraryName>.SVNDbLib - <SheetName>$ ----데이터베이스가 Excel 스프레드시트의 시트로 구성된 경우입니다.

테이블이 3개인 DbLib, 테이블이 1개인 또 다른 DbLib, 테이블이 1개인 SVNDbLib를 로드한 예입니다.

Panel의 각 컴포넌트 항목은 데이터베이스의 해당 테이블에 있는 레코드에 대응합니다. 실제로 로드된 데이터베이스 라이브러리를 탐색할 때 Components Panel은 직접적인 데이터베이스 브라우저처럼 동작합니다. 심볼 및 모델 정보는 데이터베이스의 관련 필드가 가리키는 기본 심볼 및 모델 라이브러리에서 가져옵니다(정의된 검색 경로/위치도 함께 사용).

데이터베이스 라이브러리를 통해 연결된 외부 데이터베이스의 컴포넌트 탐색.

기본적으로 Panel의 컴포넌트 목록 영역에는 Part Number 및 Library Ref 필드만 표시됩니다. 데이터베이스 테이블의 다른 필드를 표시하려면 해당 영역을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 Select Columns을 선택합니다. 그러면 열 선택 대화 상자가 열리며, 이 대화 상자에서 해당 테이블의 추가 필드를 표시하도록 설정할 수 있습니다.

요약

Comment 가 쿼리 조건을 충족하는 모든 컴포넌트를 반환합니다.

구문

Comment : String

사용 예

Comment = 'Res1'
Comment 가 Res1인 모든 컴포넌트를 반환합니다.

Comment = '100nF'
Comment 가 100nF인 모든 컴포넌트를 반환합니다.

Comment Like '*33*'
Comment 에 33가 포함된 모든 컴포넌트를 반환합니다.

참고

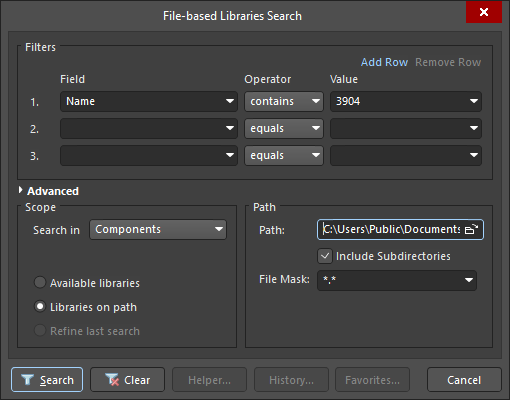

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위가 Components 로 설정되어 있는지 확인하세요.

• 컴포넌트를 검색할 때는 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 정의된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 패널의 Query Results 목록에 나열됩니다.

요약

Component Type 속성이 쿼리 조건을 충족하는 모든 컴포넌트를 반환합니다.

구문

ComponentType = ComponentType_String

ComponentType_String은 다음 목록에 있는 문자열 중 하나여야 합니다:

• 'Graphical'
• 'Jumper'
• 'Mechanical'
• 'Net Tie'
• 'Net Tie (In BOM)'
• 'Standard'
• 'Standard (No BOM)'

사용 예

ComponentType = 'Graphical'
Component Type이(가) Graphical인 모든 컴포넌트를 반환합니다.

ComponentType = 'Standard'
Component Type이(가) Standard인 모든 컴포넌트를 반환합니다.

참고 사항

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위를 Components (으)로 설정해야 합니다.

• 컴포넌트를 검색할 때 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel로 돌아가면 Query Results 목록에 표시됩니다.

• ComponentType_String의 시작과 끝에는 작은따옴표 문자(')가 반드시 있어야 합니다.

요약

Designator 속성이 쿼리를 충족하는 모든 컴포넌트를 반환합니다.

구문

Designator : String

사용 예

Designator = 'U2'
Designator 속성이 U2인 모든 컴포넌트를 반환합니다.

Designator Like '*Channel*'
Designator 속성에 Channel이(가) 포함된 모든 컴포넌트를 반환합니다.

Designator <> 'C*'
Designator 속성이 C(으)로 시작하는 컴포넌트except 모든 컴포넌트를 반환합니다.

참고 사항

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위를 Components (으)로 설정해야 합니다.

• 컴포넌트를 검색할 때 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

속성이 쿼리를 충족하는 도메인 모델에 연결된(또는 해당 모델을 참조하는) 각 컴포넌트를 반환합니다.

구문

HasModel(ModelType : String,ModelName : String,CurrentModelOnly : Boolean) : Boolean/Boolean_String

ModelType 문자열은 연결된 모델의 Type 속성을 지정하며, 다음 목록에 있는 문자열 중 하나여야 합니다.

• 'PCB3DLIB' - Type 속성이 PCB3D인 연결된 모델을 타겟으로 지정하려면 이 문자열을 사용합니다.
• 'PCBLIB' - Type 속성이 Footprint인 연결된 모델을 타겟으로 지정하려면 이 문자열을 사용합니다.
• 'IBIS' - Type 속성이 Ibis Model인 연결된 모델을 타겟으로 지정하려면 이 문자열을 사용합니다.
• 'SI' - Type 속성이 Signal Integrity인 연결된 모델을 타겟으로 지정하려면 이 문자열을 사용합니다.
• 'SIM' - Type 속성이 Simulation인 연결된 모델을 타겟으로 지정하려면 이 문자열을 사용합니다.

ModelName 문자열은 연결된 모델의 Name 속성을 지정합니다.

CurrentModelOnly 파라미터는 연결된 모델이 각 컴포넌트의 현재 모델이어야 하는지 여부를 지정합니다. 이 값이 False이면 연결된 모델이 현재 모델일 필요는 없습니다(현재 모델이어도 됩니다). 이 값이 True이면 연결된 모델이 반드시 현재 모델이어야 합니다.

사용 예

HasModel('PCBLIB','SOIC14',False)
HasModel('PCBLIB','SOIC14',False) = True
HasModel('PCBLIB','SOIC14',False) = 'True'
Name 속성이 SOIC14인 풋프린트 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델이 각 컴포넌트의 현재 풋프린트 모델일 필요는 없습니다(현재 풋프린트 모델이어도 됩니다).

HasModel('PCBLIB','DIP14',True)
HasModel('PCBLIB','DIP14',True) = True
HasModel('PCBLIB','DIP14',True) = 'True'
Name 속성이 DIP14인 풋프린트 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델은 반드시 컴포넌트의 현재 풋프린트 모델이어야 합니다.

HasModel('SI','RES1',False)
HasModel('SI','RES1',False) = True
HasModel('SI','RES1',False) = 'True'
Name 속성이 RES1인 Signal 무결성 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델이 각 컴포넌트의 현재 Signal 무결성 모델일 필요는 없습니다(현재 Signal 무결성 모델이어도 됩니다).

HasModel('SIM','RESISTOR',True)
HasModel('SIM','RESISTOR',True) = True
HasModel('SIM','RESISTOR',True) = 'True'
Name 속성이 RESISTOR인 시뮬레이션 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델은 반드시 컴포넌트의 현재 시뮬레이션 모델이어야 합니다.

참고 사항

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위를 Components (으)로 설정해야 합니다.

• 컴포넌트를 검색할 때 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Parameter Name 및 Value 속성이 쿼리를 충족하는 파라미터 객체를 포함하는 도메인 모델에 연결된(또는 해당 모델을 참조하는) 각 컴포넌트를 반환합니다.

구문

HasModelParameter(Parameter Name : String,Value : String,CurrentModelOnly : Boolean) : Boolean/Boolean_String

CurrentModelOnly 파라미터는 연결된 모델(조건을 충족하는 파라미터가 포함된 모델)이 각 컴포넌트의 현재 모델이어야 하는지 여부를 지정합니다. 이 값이 False이면 연결된 모델이 현재 모델일 필요는 없습니다(현재 모델이어도 됩니다). 이 값이 True이면 연결된 모델이 반드시 현재 모델이어야 합니다.

사용 예

HasModelParameter('Inductance A','1mH',False)
HasModelParameter('Inductance A','1mH',False) = True
HasModelParameter('Inductance A','1mH',False) = 'True'
Parameter Name 속성이 Inductance A이고 Value 속성이 1mH인 파라미터 객체를 포함하는 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델이 각 컴포넌트의 현재 모델일 필요는 없습니다(현재 모델이어도 됩니다).

HasModelParameter('Coupling Factor','0.999',True)
HasModelParameter('Coupling Factor','0.999',True) = True
HasModelParameter('Coupling Factor','0.999',True) = 'True'
Parameter Name 속성이 Coupling Factor이고 Value 속성이 0.999인 파라미터 객체를 포함하는 모델에 연결된 모든 컴포넌트를 반환합니다. 해당 모델은 반드시 컴포넌트의 현재 모델이어야 합니다.

참고 사항

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위를 Components (으)로 설정해야 합니다.

• 컴포넌트를 검색할 때 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Library Reference 속성이 쿼리를 충족하는 모든 컴포넌트를 반환합니다.

구문

LibReference : String

사용 예

LibReference = 'LM833'
Library Reference 속성이 LM833인 모든 컴포넌트를 반환합니다.

LibReference Like 'C*'
Library Reference 속성이 C(으)로 시작하는 모든 컴포넌트를 반환합니다.

참고 사항

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위를 Components (으)로 설정해야 합니다.

• 컴포넌트를 검색할 때 사용 가능한 모든 SchLib 및 IntLib 라이브러리와 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Part Count 속성이 쿼리 조건을 충족하는 모든 컴포넌트를 반환합니다.

구문

PartCount : Number

사용 예

PartCount = 2
Part Count이(가) 2인 모든 컴포넌트를 반환합니다.

PartCount > 4
Part Count이(가) 4보다 큰 모든 컴포넌트를 반환합니다(즉, 하위 파트가 4개를 초과하는 모든 멀티파트 컴포넌트).

참고

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위가 Components(으)로 설정되어 있는지 확인하세요.

• 컴포넌트를 검색할 때는 사용 가능한 모든 SchLib 및 IntLib 라이브러리 또는 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Pin Count 속성이 쿼리 조건을 충족하는 모든 컴포넌트를 반환합니다.

구문

PinCount : Number

사용 예

PinCount = 2
Pin Count이(가) 2인 모든 컴포넌트를 반환합니다.

PinCount > 14
Pin Count이(가) 14보다 큰 모든 컴포넌트를 반환합니다.

참고

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위가 Components(으)로 설정되어 있는지 확인하세요.

• 컴포넌트를 검색할 때는 사용 가능한 모든 SchLib 및 IntLib 라이브러리 또는 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Description 속성이 쿼리 조건을 충족하는 모든 컴포넌트 또는 풋프린트를 반환합니다.

구문

Description : String

사용 예

Description = 'TTL-RS232 DRIVER'
Description 속성이 TTL-RS232 DRIVER인 모든 컴포넌트 또는 풋프린트를 반환합니다.

Description Like '*RS485*'
Description 속성에 RS485이(가) 포함된 모든 컴포넌트 또는 풋프린트를 반환합니다.

참고

• 반환되는 개체가 컴포넌트인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 지정한 검색 범위에 따라 달라집니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Parameter Name 및 Value 속성이 쿼리 조건을 충족하는 파라미터 개체를 포함하는 모든 컴포넌트를 반환합니다.

구문

HasParameter(Parameter Name : String,Value : String) : Boolean/Boolean_String

사용 예

HasParameter('Comment','1K')
HasParameter('Comment','1K') = True
HasParameter('Comment','1K') = 'True'
Parameter Name 속성이 Comment이고 Value 속성이 1K인 파라미터 개체를 포함하는 모든 컴포넌트를 반환합니다.

참고

• 반환되는 개체가 컴포넌트인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 지정한 검색 범위에 따라 달라집니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

Parent 라이브러리 이름이 쿼리 조건을 충족하는 모든 컴포넌트 또는 풋프린트를 반환합니다.

구문

LibraryName : String

사용 예

LibraryName = 'Miscellaneous Devices.SchLib'
Parent 라이브러리가 Miscellaneous Devices.SchLib인 모든 컴포넌트를 반환합니다.

LibraryName Like 'Miscellaneous*.IntLib'
Parent 라이브러리 이름이 Miscellaneous(으)로 시작하고 .IntLib(으)로 끝나는 모든 컴포넌트 또는 풋프린트를 반환합니다.

LibraryName Like '*Vishay*'
Parent 라이브러리 이름에 Vishay이(가) 포함된 모든 컴포넌트를 반환합니다.

참고

• 반환되는 개체가 컴포넌트인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 지정한 검색 범위에 따라 달라집니다.

• 컴포넌트를 검색할 때는 사용 가능한 모든 SchLib, IntLib 및 DbLib 라이브러리 또는 지정된 검색 경로에 있는 모든 SchLib, IntLib 및 DbLib 라이브러리를 검색합니다. 풋프린트를 검색할 때는 모든 PcbLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

쿼리의 일부로 지정된 라이브러리에 있는 모든 컴포넌트 또는 풋프린트를 반환합니다.

구문

LibraryPath : String

사용 예

LibraryPath = 'C:\Documents\Altium\Library\MyExampleLibrary.SchLib'
Parent 라이브러리가 MyExampleLibrary.SchLib이고 해당 라이브러리가  C:\Documents\Altium\Library 폴더에 있는 모든 컴포넌트를 반환합니다.

LibraryPath Like ' C:\Documents\Altium\Library\Miscellaneous*.IntLib'
Parent 라이브러리 이름이 Miscellaneous(으)로 시작하고 .IntLib(으)로 끝나며 해당 라이브러리가  C:\Documents\Altium\Library 폴더에 있는 모든 컴포넌트 또는 풋프린트를 반환합니다.

LibraryPath = 'C:\Test Projects\Example DBLib\VishayCapacitor.DBLib'
Parent 라이브러리가 VishayCapacitor.DBLib이고 해당 라이브러리가  C:\Test Projects\Example DBLib 폴더에 있는 모든 컴포넌트를 반환합니다.

참고

• 반환되는 개체가 컴포넌트인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 지정한 검색 범위에 따라 달라집니다.

• 컴포넌트를 검색할 때는 지정된 라이브러리 경로에서 사용 가능한 모든 SchLib, IntLib 및 DbLib 라이브러리를 검색합니다. 풋프린트를 검색할 때는 모든 PcbLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel의 Query Results 목록에 표시됩니다.

요약

이름이 쿼리 조건을 충족하는 모든 컴포넌트 또는 풋프린트를 반환합니다.

구문

Name : String

사용 예

Name = 'Res1'
이름이 Res1인 모든 컴포넌트 또는 풋프린트를 반환합니다.

Name Like 'DIP*'
이름이 DIP(으)로 시작하는 모든 컴포넌트 또는 풋프린트를 반환합니다.

Name Like '*33*'
이름에 33이(가) 포함된 모든 컴포넌트 또는 풋프린트를 반환합니다.

참고

• 반환되는 개체가 컴포넌트인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 지정한 검색 범위에 따라 달라집니다.

• 컴포넌트를 검색할 때는 사용 가능한 모든 SchLib 및 IntLib 라이브러리 또는 지정된 검색 경로에 있는 모든 SchLib 및 IntLib 라이브러리를 검색합니다. 풋프린트를 검색할 때는 모든 PcbLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 컴포넌트 Panel로 돌아가면 Query Results 목록에 표시됩니다.

• Schematic 컴포넌트의 이름은 해당 Design Item ID 속성과 비교하여 확인하고, PCB 풋프린트의 이름은 해당 Footprint 속성과 비교하여 확인합니다.

요약

Parent 소스 라이브러리 이름이 쿼리 조건을 충족하는 모든 컴포넌트 또는 풋프린트를 반환합니다.

구문

SourceLibraryName : String

사용 예

SourceLibraryName = 'Miscellaneous Devices.SchLib'
Parent 소스 라이브러리가 Miscellaneous Devices.SchLib인 모든 컴포넌트를 반환합니다.

SourceLibraryName = 'Miscellaneous Devices.PcbLib '
Parent 소스 라이브러리가 Miscellaneous Devices.PcbLib인 모든 풋프린트를 반환합니다.

참고

• 반환되는 개체가 부품인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 정의한 검색 범위에 따라 달라집니다.

• 부품을 검색할 때는 사용 가능하거나 정의된 검색 경로에 있는 소스 회로도 라이브러리만 검색합니다. 풋프린트를 검색할 때는 PCB 라이브러리만 검색합니다.

• 모든 결과는 부품 패널의 Query Results 목록에 표시됩니다.

요약

쿼리의 일부로 지정된 소스 라이브러리에 있는 모든 부품 또는 풋프린트를 반환합니다.

구문

SourceLibraryPath : String

사용 예

SourceLibraryPath = ' C:\Documents\Altium\Library\MyExampleLibrary.SchLib'
Parent 소스 라이브러리가 MyExampleLibrary.SchLib이고 해당 라이브러리가  C:\Documents\Altium\Library 폴더에 있는 모든 부품을 반환합니다.

SourceLibraryPath = ' C:\Documents\Altium\Library\Miscellaneous Devices.PcbLib'
Parent 소스 라이브러리가 Miscellaneous Devices.PcbLib이고 해당 라이브러리가  C:\Documents\Altium\Library 폴더에 있는 모든 풋프린트를 반환합니다.

SourceLibraryPath Like ' C:\Documents\Altium\Library\*'
Parent 소스 라이브러리가  C:\Documents\Altium\Library 폴더에 있는 모든 부품 또는 풋프린트를 반환합니다.

참고

• 반환되는 개체가 부품인지 풋프린트인지는 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 정의한 검색 범위에 따라 달라집니다.

• 부품을 검색할 때는 정의된 라이브러리 경로에서 사용 가능한 회로도 라이브러리만 검색합니다. 풋프린트를 검색할 때는 PCB 라이브러리만 검색합니다.

• 모든 결과는 부품 패널의 Query Results 목록에 표시됩니다.

요약

Height 속성이 쿼리 조건을 충족하는 모든 풋프린트를 반환합니다.

구문

Height : Number

Number 라이브러리에서 현재 사용하는 측정 단위인 야드파운드법(mil; 1mil = 0.001인치) 또는 미터법(mm; 1mm = 0.001미터)을 따릅니다.

사용 예

Height = 300
Height 속성이 현재 측정 단위로 300인 모든 풋프린트를 반환합니다.

Height >= 5.08
Height 속성이 현재 측정 단위로 5.08 이상인 모든 풋프린트를 반환합니다.

Height <> 550
Height 속성이 현재 측정 단위로 550과 not 같은 모든 풋프린트를 반환합니다.

참고

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위가 Components(으)로 설정되어 있는지 확인하십시오.

• 풋프린트를 검색할 때는 사용 가능하거나 정의된 검색 경로에 있는 모든 PcbLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 부품 패널의 Query Results 목록에 표시됩니다.

요약

Pad Count 속성이 쿼리 조건을 충족하는 모든 풋프린트를 반환합니다.

구문

PadCount : Number

사용 예

PadCount = 2
Pad Count 값이 2인 모든 풋프린트를 반환합니다.

PadCount > 14
Pad Count 값이 14보다 큰 모든 풋프린트를 반환합니다.

참고

• 파일 라이브러리 검색 대화 상자의 Search in 필드를 사용하여 검색 범위가 Components(으)로 설정되어 있는지 확인하십시오.

• 풋프린트를 검색할 때는 사용 가능하거나 정의된 검색 경로에 있는 모든 PcbLib 및 IntLib 라이브러리를 검색합니다.

• 모든 결과는 부품 패널의 Query Results 목록에 표시됩니다.
