Шаблоны компонентов

Updated: августа 05, 2026

Чтобы упростить создание компонентов, Altium Designer в сочетании с вашим connected Workspace поддерживает создание и определение Component Templates (элементов шаблонов компонентов, Component Template Items) в этом Workspace. Подобно тому как шаблон схемы может использоваться для предварительного задания информации на листах схемы, которые на него ссылаются, шаблон компонента используется Workspace library component и предоставляет предопределенные настройки для применения при определении этого компонента.

В частности, шаблоны компонентов разрабатывались с четким акцентом на параметрическую информацию, позволяя вам в одном месте определить «набор-корзину» параметров, которые будут доступны компоненту, ссылающемуся на шаблон. Через шаблон можно управлять тем, какие из этих параметров будут видимыми, задавать значения по умолчанию и даже помечать обязательные параметры как обязательные. Во время сохранения компонента выполняются проверки валидации, чтобы обеспечить соответствие требованиям.

Указанные значения по умолчанию для многих настроек шаблона можно зафиксировать в режиме только для чтения или выборочно разрешить их переопределение разработчиком при определении компонента.

Шаблон компонента также является основой для создания универсального компонента. Подробнее см. на странице Creating Generic Components.

Доступ к шаблонам компонентов зависит от лицензии на программное обеспечение. Подробнее см. в блоке Note справа на странице.

Такие шаблоны компонентов создаются непосредственно в Workspace. После создания шаблона компонента (и сохранения данных в одной из его ревизий) его можно повторно использовать при создании одного или нескольких компонентов.

Тип папки

При создании папки, в которой будут храниться шаблоны компонентов, можно указать тип этой папки. Это никак не влияет на содержимое папки — выпуск шаблона компонента всегда приводит к созданию соответствующего Component Template Item. Это лишь дает визуальную «подсказку» о том, что хранится в папке, и может быть полезно при просмотре Workspace в поиске нужного содержимого. Чтобы назначить папку контейнером для шаблонов компонентов, установите ее Folder Type как Component Templates при определении свойств папки в диалоговом окне Edit Folder dialog.

Указание типа папки — ее предполагаемого назначения — визуально показывает содержимое этой папки при просмотре Workspace.

Item Naming Scheme

Еще один важный аспект родительской папки — это используемая для нее Item Naming Scheme. Она определяет формат уникального идентификатора для каждого элемента, создаваемого в этой папке. Доступно несколько стандартных примеров схем, использующих краткий код либо для типа папки (CTC – коллекция шаблонов компонентов, Component Template Collection), либо для типа содержимого (CMPT – шаблон компонента, Component Template):

$CONTENT_TYPE_CODE-001-{0000} – например, CMPT-001-0001.
$CONTENT_TYPE_CODE-001-{A00} – например, CMPT-001-A01.
$FOLDER_TYPE_CODE-001-{0000} – например, CTC-001-0001.
$FOLDER_TYPE_CODE-001-{A000} – например, CTC-001-A001.

При использовании стандартной схемы именования программа автоматически назначит следующий доступный уникальный идентификатор по этой схеме, просканировав весь Workspace и идентификаторы существующего содержимого. Это может существенно сэкономить время при ручном создании шаблонов компонентов.

Для папки также можно определить пользовательскую схему — просто введите ее в соответствующее поле, убедившись, что переменная часть заключена в фигурные скобки (например, CMP-TMP-{0000}).

Схема именования элементов родительской папки применяется к уникальному идентификатору каждого элемента, созданного в этой папке.

Используемую для родительской папки Item Naming Scheme можно изменить в любое время. Измененная схема затем будет применяться ко всему новому содержимому, создаваемому в этой папке.

Тип содержимого

При создании целевого Component Template Item, в котором будет храниться ваш шаблон компонента, убедитесь, что его Content Type установлен в Component Template в диалоговом окне Create New Item dialog. Если вы создаете элемент в папке типа Component Templates, этот тип содержимого будет доступен в контекстном меню по правому щелчку при создании элемента.

При создании шаблона компонента в папке Component Templates нужный Content Type доступен в контекстном меню.

Item Lifecycle Definition and Revision Naming

При определении шаблона компонента обязательно укажите соответственно тип управления жизненным циклом, который будет использоваться для шаблона компонента, и схему именования его ревизий.

Управление тем, какие типы содержимого могут использовать конкретное определение жизненного цикла или схему именования ревизий, можно определить и включить на глобальном уровне в диалоговом окне Content Types при настройке каждой схемы. Стандартные схемы, назначенные для использования шаблоном компонента: Generic Lifecycle и 1-Level Revision Scheme соответственно.

После того как определение шаблона сохранено в начальной ревизии Component Template Item, эти схемы больше нельзя изменить для данного элемента.

Укажите необходимые схемы в диалоговом окне Create New Item, используя поля Lifecycle Definition и Revision Naming Scheme соответственно.

Если для каких-либо определений/схем включена опция управления использованием определений жизненного цикла и схем именования ревизий по типам содержимого, и для типа содержимого Component Template не задано использование конкретного определения/схемы, то такое определение/схема не будет доступно в соответствующем раскрывающемся списке.

Выбор схем Lifecycle Definition и Revision Naming для шаблона компонента, созданного вручную.

Соблюдение стандартных схем именования ревизий и определений жизненного цикла для различных типов проектного содержимого в Workspace обеспечивает плавное и единообразное управление этим содержимым.

Рекомендуется также добавить Name и Description как часть определения шаблона компонента. Эта информация используется при поиске в Workspace и позволяет быстро понять, что именно предоставляет данный шаблон компонента.

Сохранение шаблона компонента

До этого момента мы обсуждали поддержку шаблонов компонентов в Workspace с точки зрения связанных типов папок и содержимого. Сохранение фактически определенного шаблона компонента в ревизию такого Component Template Item также может выполняться в упрощенном порядке.

Шаблон компонента можно отредактировать и сохранить в начальную ревизию вновь созданного Component Template Item благодаря поддержке прямого редактирования в Workspace. Прямое редактирование освобождает вас от ограничений, связанных с отдельными исходными данными под управлением версий. Вы можете просто редактировать поддерживаемый тип содержимого во временном редакторе, загружающем актуальный исходник непосредственно из Workspace. После завершения редактирования сущность сохраняется (или пересохраняется) в следующую запланированную ревизию своего родительского элемента, после чего временный редактор закрывается. Никаких файлов на жестком диске, никаких сомнений, работаете ли вы с правильным или самым свежим исходником, и никакой необходимости сопровождать отдельное ПО управления версиями. Workspace берет все это на себя, надежно и таким образом, который значительно ускоряет внесение изменений в ваши данные.

При создании Component Template Item у вас есть возможность после создания сразу отредактировать и сохранить шаблон компонента в начальную ревизию этого элемента. Для этого включите опцию Open for editing after creation в нижней части диалогового окна Create New Item dialog (она включена по умолчанию). Элемент будет создан, после чего откроется временный редактор Component Template Editor, представив документ .CMPT в качестве активного документа в главном окне проектирования. Этот документ будет назван в соответствии с форматом Элемент-Ревизия: <Item><Revision>.CMPT (например, CMPT-0001-1.CMPT).

Пример редактирования начальной ревизии шаблона компонента непосредственно из Workspace — временный Component Template Editor предоставляет документ, в котором определяется ваш шаблон компонента.

Используйте этот документ, чтобы определить шаблон компонента нужным образом. Подробнее см. в разделе Defining the Template.

При прямом редактировании доступны три соответствующих элемента управления, которые можно найти в Quick Access Bar (в левом верхнем углу главного окна приложения) или на панели инструментов Component Template Standard:

– Save Active Document. Используйте эту кнопку для локального сохранения любых изменений, внесенных в документ. Это позволяет сохранить текущие изменения, если вы хотите вернуться позже и продолжить работу перед окончательным сохранением в Workspace.
/ – Save to Server. Используйте эту кнопку, чтобы сохранить определенный шаблон компонента в Workspace, записав его в начальную (запланированную) ревизию целевого Component Template Item. Откроется диалоговое окно Edit Revision, в котором можно изменить Name, Description и при необходимости добавить примечания к выпуску. После сохранения документ и редактор будут закрыты. Документ, содержащий исходный шаблон компонента, *.CMPT, будет сохранен в ревизии элемента.

Для удобства элемент управления Save to Server также предусмотрен справа от записи шаблона компонента непосредственно в панели Projects panel.
/ – Discard Local Changes. Используйте эту кнопку, если хотите отменить редактирование и отбросить все внесенные изменения. Документ и редактор будут закрыты, и ничего не будет выпущено в целевой Component Template Item.

Эти элементы управления также доступны как команды — Save (сочетание клавиш: Ctrl+S), Save to Server (сочетание клавиш: Ctrl+Alt+S) и Discard Local Changes — в главном меню File и в контекстном меню по правому щелчку записи шаблона компонента в панели Projects.

Сохраненные в Workspace данные состоят из исходного шаблона компонента, определенного в файле Component Template (<Item><Revision>.CMPT).

Пример определенного шаблона компонента, сохраненного обратно в Workspace.

Наследование шаблона компонента

Эта функция доступна, когда опция UI.ComponentTemplateInheritance включена в диалоговом окне Advanced Settings dialog.

Вы можете использовать шаблон компонента из корневого типа компонента, если с подтипом не связан собственный шаблон компонента. При построении иерархии типов компонентов подтипы компонентов будут наследовать шаблон компонента, назначенный корневому/родительскому типу компонента.

Редактор CMPT (Component Template)

Чтобы получить доступ к редактору Component Template в Altium Designer, должно быть установлено программное расширение Component Template Editor. Это расширение устанавливается вместе с Altium Designer по умолчанию. Его можно установить или удалить вручную.

Подробнее об управлении расширениями см. на странице Extending Your Installation (Altium Designer Develop, Altium Designer Agile, Altium Designer).

Определение шаблона

Редактор Component Template по сути разделен на две основные области, показанные на следующем изображении и кратко описанные далее.

Редактор Component Template можно грубо разделить на две ключевые области.

Upper Region – для определения параметров уровня компонента (жизненный цикл, именование и параметры папки) для компонента, который ссылается на шаблон.
Lower Region – для определения параметров, которые будут использоваться компонентом, ссылающимся на шаблон.

Указание параметров компонента

Верхняя половина редактора предназначена для задания значений по умолчанию для следующих свойств компонента:

Lifecycle Definition – выберите определение жизненного цикла, которое будет применяться к компоненту, созданному с использованием шаблона. В раскрывающемся списке перечислены все определения, заданные для Workspace и разрешенные для использования компонентом.
Revision Naming – выберите схему именования ревизий, которая будет применяться к компоненту, созданному с использованием шаблона. В раскрывающемся списке перечислены все схемы, заданные для Workspace и разрешенные для использования компонентом.

Если для каких-либо определений/схем включена опция управления использованием определений жизненного цикла и схем именования ревизий по типам содержимого, и для типа содержимого Component не задано использование конкретного определения/схемы, то такое определение/схема не будет доступно в соответствующем раскрывающемся списке.
Component Naming – используйте это поле, чтобы определить стандартную Item Naming Scheme для компонента, создаваемого с помощью шаблона, обеспечивая уникальный ID получаемого компонента в Workspace. Запись здесь будет использоваться как шаблон для автоматического именования компонента (в связанном поле Id при использовании Component Editor в режиме Single Component Editing или в поле Item ID при использовании Component Editor в режиме Batch Component Editing). Программа автоматически назначит следующий доступный уникальный ID по этой схеме, просканировав весь Workspace и идентификаторы существующего содержимого. Предоставляется стандартная схема именования Item — CMP-{00000} — однако вы, конечно, можете создать собственную схему, введя ее в поле и убедившись, что переменная часть заключена в фигурные скобки (например, CMP-001-{0000}).
Default Folder – чтобы указать папку по умолчанию в целевом Workspace, в которой будет храниться сохраненный компонент. Для этого нажмите кнопку Choose, чтобы открыть диалоговое окно Choose Folder (вариант панели Explorer panel), где можно перейти к существующей папке в Workspace и выбрать ее либо создать новую на лету.

Поля для задания целевого Workspace нет, поскольку он будет жестко привязан к тому же Workspace, в котором находится ревизия шаблона компонента.

Опция Allow override для каждого свойства позволяет независимо управлять тем, может ли пользователь изменять это свойство (включено) или нет (выключено) при определении компонента в редакторе Component.

Когда используется ссылка на шаблон, записи, заданные в этой области, применяются для предварительного заполнения соответствующих полей в Component Editor (где это возможно):

Single Component Editing mode – поля Id и Folder в области Advanced Settings региона Component.
Batch Component Editing mode – на вкладке Document Options диалогового окна Document Options dialog и, как следствие, поля Item ID и FolderPath в области Component региона определений компонента.

Когда используется ссылка на шаблон, записи применяются для предварительного заполнения соответствующих полей при редактировании компонента в Component Editor в режиме Single Component Editing (слева) и режиме Batch Component Editing (справа).

Определение параметров

Нижняя половина редактора предназначена для определения и управления параметрами, которые будут доступны компоненту, ссылающемуся на шаблон.

Пример параметров, определенных в шаблоне компонента.

Системные параметры по умолчанию

При создании нового шаблона компонента по умолчанию включается ряд системных параметров, как показано на следующем изображении и описано далее.

Системные параметры уровня системы по умолчанию, включенные в новый шаблон компонента.

ComponentType – этот параметр позволяет указать тип компонента. Это упрощает целевой поиск с помощью мощного средства Search facility Workspace — средства, которое не только позволяет искать по типу компонента, но и поддерживает более интеллектуальный поиск благодаря поддерживаемым unit-aware component parameters. При просмотре компонентов вашего Workspace с помощью панели Components panel группировка компонентов по Categories определяется параметрами ComponentType, связанными с каждым компонентом. Щелкните связанное поле Default Value, затем нажмите кнопку , чтобы открыть диалоговое окно Choose component type. Используйте его, чтобы выбрать требуемый тип компонента, и нажмите OK — выбранный тип будет вставлен как значение параметра ComponentType обратно в основную сетку параметров.

Диалог Choose component type отражает набор типов компонентов, определенных на странице Data Management – Component Types page диалога Preferences. Нажмите кнопку в нижней части диалога Choose component type, чтобы открыть эту страницу настроек, где можно настроить этот список в соответствии с вашими потребностями — добавлять новые типы и подтипы, а также изменять и удалять существующие.

Пример шаблона компонента, где системный параметр ComponentType установлен в Diodes.

Тип данных для этого параметра установлен как ComponentType и не может быть изменен. Кроме того, параметр ComponentType нельзя копировать или удалять. Выберите ячейку и используйте клавишу Delete , чтобы очистить значение.
SCHLIBPCBLIB и PCBLIB – эти два параметра позволяют указать модели символа и посадочного места по умолчанию соответственно. Щелкните связанное поле Default Value для каждого параметра, затем нажмите кнопку , чтобы открыть диалог выбора нужной модели.

Обратите внимание, что вы выбираете именно модель, а не конкретную ревизию этой модели. Благодаря этому компонент, использующий шаблон, всегда будет использовать последнюю ревизию выбранной модели.

Укажите модели символа и посадочного места как часть вашего шаблона.

Типы данных для этих параметров установлены как SCHLIB и PCBLIB соответственно и не могут быть изменены. Кроме того, параметры моделей нельзя копировать или удалять. Выберите ячейку и используйте клавишу Delete , чтобы очистить значение.
NameDescription и Description – эти два параметра позволяют задать имя и описание компонента соответственно. Введите нужные строки в соответствующее поле Default Value для каждого параметра.

Укажите параметры Name и Description как часть вашего шаблона.

Тип данных для обоих этих параметров установлен как Text и не может быть изменен. Кроме того, эти параметры нельзя копировать или удалять.

Добавление нового пользовательского параметра

Чтобы добавить в список новый пользовательский параметр, нажмите кнопку (или используйте команду Add из контекстного меню, вызываемого правой кнопкой мыши) — параметр будет добавлен в конец текущего списка.

Пример добавления нового пользовательского параметра в шаблон.

Каждый параметр представлен в таблице следующей информацией:

Name – используйте это поле, чтобы задать имя параметра, обычно осмысленное имя, отражающее его назначение. При первоначальном добавлении параметрам будут присвоены имена по умолчанию (Parameter, Parameter 1, Parameter 2 и так далее).
Type – тип параметра. Изначально это значение будет Text, но также поддерживается ряд типов данных с поддержкой единиц измерения, а также тип PCBLIB, который облегчает определение нескольких посадочных мест, и HarnessWiring, который облегчает определение компонента проводки жгута. Также поддерживаются типы параметров, определенные доступными словарями — подробнее.
Visible – включите этот параметр (это состояние по умолчанию для вновь добавленного параметра), чтобы соответствующий параметру флажок Show был включен при редактировании одного или нескольких компонентов в Component Editor (настроенном в режиме Batch Component Editing). Это, в свою очередь, управляет отображением соответствующего столбца для этого параметра в нижней области Component Editor, где определяются сами компоненты. Это свойство не влияет на определение компонента при использовании режима Single Component Editing редактора.
Read Only – включите этот параметр, чтобы сделать параметр доступным только для чтения. При редактировании компонента, ссылающегося на шаблон, значение этого параметра будет недоступно для изменения.
Required – включите этот параметр, чтобы сделать его «обязательным параметром». При редактировании компонента, ссылающегося на шаблон, для параметра должно быть задано значение, иначе сохранить компонент будет невозможно. В Component Editor такой параметр отличается тем, что ячейка значения имеет красную рамку (в режиме Batch Component Editing) или содержит значок (в режиме Single Component Editing), если значение не введено.
Default Value – используйте это поле для ввода значения параметра по умолчанию.
- Если параметр отмечен как обязательный (включен параметр Required) и при этом также установлен как доступный только для чтения (включен параметр Read Only), то значение по умолчанию MUST быть введено. В противном случае при редактировании компонента, ссылающегося на шаблон, параметр будет отмечен как не имеющий значения, но это нельзя будет исправить, поскольку параметр недоступен для редактирования, так как он только для чтения. Новую ревизию этого шаблона компонента нельзя будет сохранить в Workspace, пока проблема не будет устранена.
- При редактировании ревизии компонента существующий пользовательский параметр с тем же именем, что и параметр в связанном шаблоне компонента, будет заменен версией из шаблона. Любое существующее значение этого параметра будет сохранено (и не будет перезаписано значением по умолчанию из шаблона).
Description – добавьте любое описание параметра, например краткое примечание о том, что он предоставляет. Если для параметра в шаблоне задано описание, то столбец Description будет отображаться в области Parameters Component Editor в его режиме Single Component Editing соответствующим образом.

Список параметров также поддерживает простые действия копирования и вставки, позволяя дублировать один или несколько существующих пользовательских параметров. Вставленные параметры будут добавлены в конец списка.

Поддерживаются стандартные сочетания клавиш копирования (Ctrl+C) и вставки (Ctrl+V), а также эти команды доступны из меню, вызываемого правой кнопкой мыши. Для операций копирования-вставки можно выбрать несколько пользовательских параметров, используя стандартные приемы Ctrl+Click и Shift+Click.

Чтобы удалить один или несколько пользовательских параметров из списка, выберите каждый параметр, затем нажмите кнопку

или используйте команду Remove из контекстного меню, вызываемого правой кнопкой мыши.

Column Ordering and Sizing

Порядок столбцов можно настраивать. Щелкните заголовок столбца и перетащите его по горизонтали в нужное новое положение. Допустимые позиции подсвечиваются вертикальными стрелками положения.

Ширину столбца можно изменить, щелкнув и перетащив правый разделитель (в заголовке этого столбца).

Sorting

Параметры можно сортировать по определенному столбцу, щелкнув заголовок этого столбца. Щелкните один раз, чтобы отсортировать по возрастанию (на основе содержимого этого столбца). Щелкните еще раз, чтобы отсортировать по убыванию.

Можно сортировать по нескольким столбцам. Если параметры уже отсортированы по определенному столбцу, Shift+Click по заголовку другого столбца, чтобы выполнить «дополнительную сортировку» по содержимому этого столбца.

Чтобы убрать сортировку для столбца, Ctrl+Click по его заголовку.

Типы данных параметров компонентов с поддержкой единиц измерения

Component Template Editor позволяет задавать явные типы данных для параметров компонентов, определенных в шаблоне компонента (*.CMPT). Кроме того, эти типы данных поддерживают единицы измерения и широкий набор популярных приставок единиц. Таким образом, вы можете вводить значение параметра в различных форматах — например, 2.2k, 2k2, 4M, 2.5GHz — а Workspace обладает необходимой интеллектуальностью, чтобы распознавать числовое значение, стоящее за этими записями.

Эта возможность шаблона компонента облегчает целевой поиск с помощью средства Advanced Search facility на сервере — средства, которое не только позволяет искать по типу компонента, но и выполнять более интеллектуальный поиск с поиском по диапазону. Используя возможности параметров компонентов с поддержкой единиц измерения, вы можете быстро задать поиск, например, чтобы найти все конденсаторы с емкостью от 47uF до 220uF.

Параметры с поддержкой единиц измерения также используются для интеллектуальной фильтрации при поиске среди ваших компонентов с помощью панели Components panel.

Используйте следующие сворачиваемые разделы, чтобы узнать больше о параметрах с поддержкой единиц измерения.

Supported Units

При определении пользовательского параметра как части шаблона компонента поддерживаются следующие типы данных с поддержкой единиц измерения:

Большинство типов данных имеют единицу измерения (в скобках). Она будет применяться, если при вводе значения параметра единица измерения не указана.

Целое число
Десятичное число
Ампер (A)
Площадь (мм²)
Бит
Кандела (cd)
Цельсий (C)
Децибел (dB)
Фарад (F)
Грамм (g)
Генри (H)
Герц (Hz)
Джоуль (J)
Люмен (lm)
Метр (m)
Миллиметр (mm)
Ом
Процент (%)
Паскаль (Pa)
Бар (bar)
Фунты на квадратный дюйм (psi)
Обороты в минуту (rpm)
Секунда (s)
Сименс (S)
Температурный коэффициент (ppm/°C)
Тесла (T)
Вольт (V)
Ватт (W)

Supported Unit Prefixes

В следующей таблице перечислены приставки единиц, которые поддерживаются при вводе значения для параметра с типом данных, поддерживающим единицы измерения.

Приставка	Термин	Значение (научное)	Значение (обычное)
T	Тера	1 x 10¹²	1,000,000,000,000
G	Гига	1 x 10⁹	1,000,000,000
M	Мега	1 x 10⁶	1,000,000
k	кило	1 x 10³	1,000
m	милли	1 x 10^-3	1 / 1,000
u	микро	1 x 10^-6	1 / 1,000,000
n	нано	1 x 10^-9	1 / 1,000,000,000
p	пико	1 x 10^-12	1 / 1,000,000,000,000
f	фемто	1 x 10^-15	1 / 1,000,000,000,000,000

Обратите внимание, что использование некоторых или всех приставок единиц может быть неприменимо в зависимости от типа параметра. Например, для процентов не допускается ни одна приставка единицы. Программа предупредит вас о любом недопустимом использовании приставок единиц.

Adding a Unit-aware Component Parameter

При добавлении параметра в шаблон (нажмите в области Parameters) используйте соответствующее поле Type, чтобы выбрать из раскрывающегося списка нужный тип данных с поддержкой единиц измерения.

Выбор поддерживаемого типа данных с поддержкой единиц измерения для пользовательского параметра в шаблоне компонента. В этом примере тип параметра — Ampere.

При вводе значения параметра компонента, использующего тип данных с поддержкой единиц измерения, — либо как Default Value в шаблоне компонента, либо как требуемое значение в определении компонента, — следует учитывать следующее:

Значение можно вводить в разных форматах:
- Только числовое значение (например, 10). Обратите внимание, что если тип данных имеет единицу измерения, она будет применена автоматически. Типы с единицами измерения имеют единицу в скобках после названия.
- Числовое значение в научной нотации (например, 1e10, 1E6).
- Числовое значение и единицы измерения (например, 10F).
- Числовое значение с приставкой (например, 10k). Соответствующая единица измерения будет автоматически добавлена (если применимо).
- Числовое значение с приставкой и единицами измерения (например, 10kF).
- Числовое значение с приставкой в типичном инженерном формате (например, для сопротивления: 2k2, 2K2, 10r2, 10R2). Значение будет автоматически нормализовано соответствующим образом (например, 2K2 станет 2.2k).
Вы можете вводить приставку и/или единицы измерения с пробелом после числового значения или без него (например, 10uF или 10 uF). Пробел будет автоматически удален.

Обратите внимание, что инженерные сокращения нечувствительны к регистру, поэтому ввод 2k2 эквивалентен вводу 2K2, а ввод 100R эквивалентен вводу 100r. Единственные исключения — M (Mega) и m (milli).

Data Validation

Когда для параметра компонента используется тип данных с поддержкой единиц измерения, введенное значение проверяется на соответствие указанному типу данных. Это гарантирует использование корректной единицы измерения для данного типа данных. Например, параметр типа Celsius не может иметь значение 10V!

Проверка выполняется везде, где используется параметр компонента с типом данных, поддерживающим единицы измерения, и для этого параметра задается значение:

При определении значения параметра по умолчанию в шаблоне компонента.
При определении значения параметра как части определения компонента в Component Editor.
При настройке поиска по диапазону на основе значения параметра как части сохраненной схемы поиска.

Пример работы проверки данных в Component Template Editor.

Типы данных параметров, определяемые словарями

Словари — это пользовательские типы параметров с несколькими определенными значениями. Словари управляются администраторами Workspace на странице Settings – Vault – Dictionaries в браузерном интерфейсе Workspace; к ней можно перейти из редактора Component Template, выбрав параметр Add New Dictionary в раскрывающемся списке Type или нажав элемент управления Manage Dictionaries в правом верхнем углу области Parameters.

Страница Settings – Vault – Dictionaries также доступна со страницы Data Management – Dictionaries page диалогового окна Preferences, если нажать элемент управления Manage Dictionaries, а также со страницы Data Management – Servers page диалогового окна Preferences, если нажать элемент управления Properties для активного или известного Workspace и выбрать пункт Dictionaries в меню.
Когда для параметра выбран тип, определенный словарем, к странице Settings – Vault – Dictionaries также можно перейти, щелкнув ячейку параметра в столбце Type, а затем нажав кнопку ().

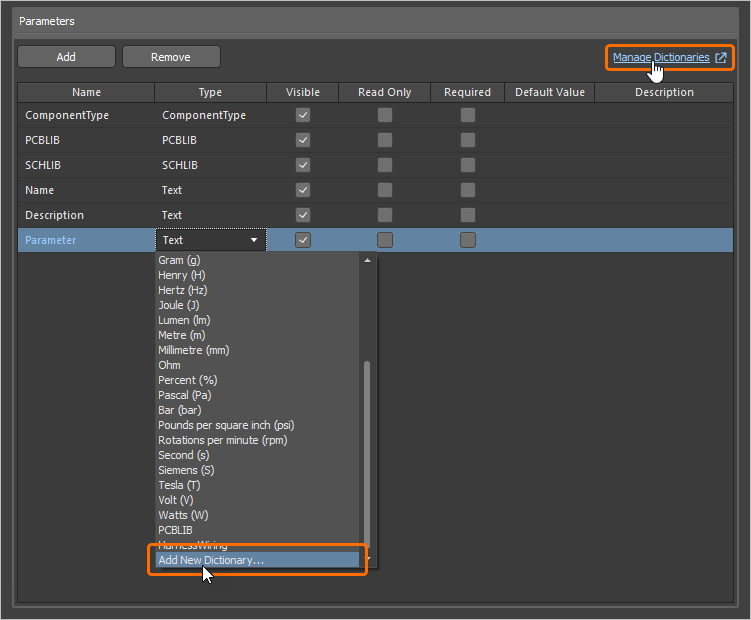

Откройте эту страницу для управления словарями в браузерном интерфейсе Workspace из редактора шаблонов компонентов.

Подробнее об управлении словарями из браузерного интерфейса Workspace (Altium 365 Workspace, Enterprise Server Workspace).

Определенные словари доступны как типы параметров в раскрывающемся списке Type.

Выберите тип параметра, определенный словарем, в раскрывающемся списке Type.

Значения, определенные для выбранного типа, заданного словарем, доступны в раскрывающемся списке Default Value. Выберите нужное значение, чтобы использовать его как значение параметра по умолчанию, или выберите <None>.

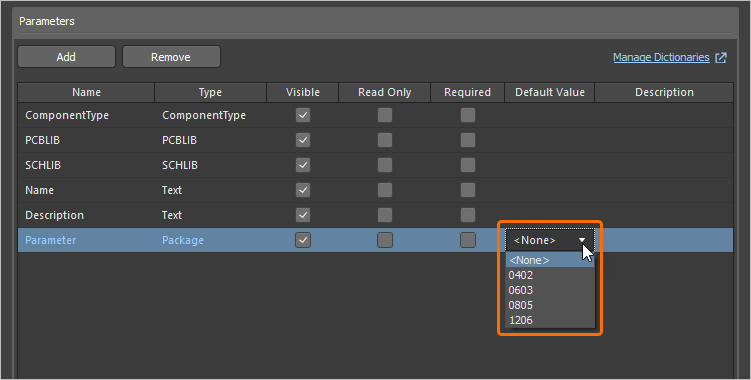

Выберите значение по умолчанию из значений, определенных для выбранного типа, заданного словарем.

Значения по умолчанию проверяются при сохранении шаблона компонента в Workspace. Если значение по умолчанию становится несогласованным со словарем (например, значение было удалено из словаря, а затем шаблон, использующий это значение, был открыт для редактирования), это значение по умолчанию будет выделено красным цветом в столбце Default Value, а при попытке сохранить шаблон обратно в Workspace в панели Messages будет показано сообщение об ошибке.
Если значение параметра компонента становится несогласованным со словарем (например, тип этого параметра был переключен с Text на тип, определенный словарем, в шаблоне компонента, и текущее значение компонента не совпадает ни с одним значением из выбранного типа, заданного словарем), этот параметр будет выделен при редактировании компонента в Component Editor: рядом с несогласованным значением параметра будет показан значок восклицательного знака при редактировании компонента в режиме Single Component Editing редактора, а значение параметра будет выделено красным цветом при редактировании компонента в режиме Batch Component Editing редактора. Убедитесь, что все параметры компонента согласованы со значениями шаблона; в противном случае вы не сможете сохранить компонент в следующую ревизию.
Если словари были изменены в браузерном интерфейсе подключенного Workspace, необходимо отключиться от Workspace и подключиться снова, чтобы эти изменения отразились в Altium Designer. Подробнее см. на странице Accessing Your Workspace.

Определение нескольких посадочных мест

Редактор шаблонов компонентов также поддерживает определение нескольких посадочных мест PCB как части шаблона компонента. Можно указать любое количество ссылок на модели посадочных мест, и эта возможность будет особенно полезна тем, кто хочет создавать компоненты, ссылающиеся на 3 посадочных места, удовлетворяющие требованиям IPC для различных уровней плотности: L (наименьшее, или минимальная медь), M (наибольшее, или максимальная медь) и N (номинальное, или среднее количество меди).

Чтобы добавить в шаблон определение дополнительной модели посадочного места, нажмите , чтобы добавить новый параметр, затем выберите пункт PCBLIB в раскрывающемся меню, связанном с полем Type.

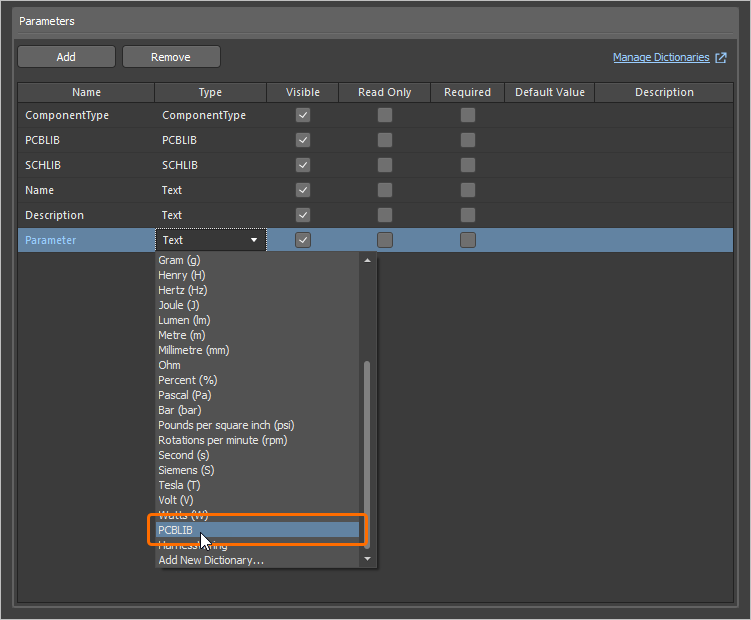

Преобразуйте только что добавленный параметр в определение модели посадочного места, установив для его Type значение PCBLIB.

Имя параметра изменится с Parameter на PCBLIB n, где n — следующее доступное целое число для различения нескольких моделей посадочных мест (например, PCBLIB 1, PCBLIB 2 и т. д.). Моделью по умолчанию будет та, которая связана с записью PCBLIB. Когда посадочные места переносятся в Component Editor при определении компонента, модель посадочного места по умолчанию обозначается значком в левом верхнем углу окна предварительного просмотра модели (в режиме Single Component Editing) и записью PCBLIB (default) в области Required Models/Parameters (в режиме Batch Component Editing).

Пример компонента, определенного в Component Editor (режим Single Component Editing) с использованием связанного шаблона компонента. В шаблоне определены три модели посадочных мест, которые переносятся в определение компонента. Обратите внимание, что запись модели PCBLIB в шаблоне используется как модель посадочного места по умолчанию (обозначена значком в ее левом верхнем углу) при определении компонента. Наведите указатель на изображение, чтобы увидеть тот же компонент, определяемый в Component Editor в режиме Batch Component Editing. В этом случае посадочное место по умолчанию называется PCBLIB (default).

Импорт и экспорт шаблона компонента

Существующий файл шаблона компонента (*.CMPT) или файл библиотеки компонентов (*.CMPLIB) можно импортировать в редактор шаблонов компонентов, а редактируемый шаблон компонента можно экспортировать в файл шаблона компонента (*.CMPT). Используйте команды File » Import » Component Template, File » Import » Component Library и File » Export главного меню редактора компонентов, чтобы выбрать нужное действие, а затем в стандартном диалоговом окне Windows, которое откроется, перейдите к нужному расположению и выберите файл для импорта или задайте имя файла, который будет экспортирован.

Повторное использование шаблона компонента

Использование ревизии шаблона компонента — точнее, ссылка на нее из ревизии компонента, который вы в данный момент редактируете, — может выполняться следующими способами.

Компонент может ссылаться только на один шаблон компонента одновременно.

При создании нового компонента

При создании нового компонента с помощью команды File » New » Component из главного меню вы можете выбрать шаблон в диалоговом окне Create new component.

Быстрое связывание шаблона компонента из списка всех доступных шаблонов при создании нового компонента.

Вручную из Component Editor

Повторное использование ревизии шаблона компонента из Component Editor зависит от режима работы редактора.

В режиме редактирования одного компонента

При редактировании одного компонента в этом режиме Component Editor выберите требуемый шаблон компонента в раскрывающемся меню, связанном с полем Template — частью группы Advanced Settings в области Component редактора. В списке будут показаны все шаблоны компонентов, доступные в том же Workspace, где находится сам компонент, — по имени, с указанием их последних ревизий в скобках. Выберите нужный шаблон, чтобы применить его.

Быстрое связывание шаблона компонента из меню всех доступных шаблонов при редактировании ревизии компонента с помощью Component Editor в режиме Single Component Editing.

В режиме пакетного редактирования компонентов

Существует два способа «подключить» ревизию шаблона компонента к редактируемой в данный момент ревизии компонента:

На вкладке Template диалогового окна Document Options dialog (Edit » Document Options). Нажмите кнопку Choose справа от поля Item Revision. Это откроет диалоговое окно Choose Item (одна из форм панели Explorer panel). Используйте это окно, чтобы перейти к нужной ревизии шаблона компонента и выбрать ее. После нажатия OK будет создана связь между ревизией компонента и целевой ревизией шаблона компонента. Подтверждение этой связи можно увидеть на вкладке Template диалогового окна Document Options.

Ручное связывание компонента с ревизией шаблона компонента в целевом Workspace.

Используемый шаблон компонента можно изменить в любой момент — нажмите Choose и выберите ревизию другого шаблона компонента.

Состояние связанной ревизии элемента Component Template отражается на вкладке Template диалогового окна Document Options. Если доступна более новая ревизия связанного элемента, нажмите кнопку , чтобы использовать эту последнюю ревизию.
Из меню Add, связанного с областью Required Models/Parameters Component Editor. Подменю Templates содержит список всех шаблонов компонентов — по имени — доступных в том же Workspace, где находится сам компонент, с указанием их последних ревизий в скобках. Щелкните запись, чтобы создать ссылку на последнюю ревизию этого шаблона компонента. И снова подтверждение связи можно увидеть на вкладке Templates диалогового окна Document Options.

Быстрое связывание шаблона компонента из меню всех доступных шаблонов.

Наследование из папки Components Workspace

Вы можете указать шаблон компонента, который будет автоматически использоваться для всех компонентов (и их ревизий), хранящихся в папке Components внутри Workspace.

Шаблон компонента по умолчанию можно определить только для папки типа Components.

Укажите требуемый шаблон с помощью поля Component Template при задании свойств папки в диалоговом окне Edit Folder dialog. Связанный с полем раскрывающийся список содержит все шаблоны компонентов — по имени — доступные в том же Workspace, где находится сама папка Components, с указанием их последних ревизий в скобках. Выберите запись, чтобы создать ссылку на последнюю ревизию этого шаблона компонента для каждого последующего компонента, создаваемого в этой папке.

Укажите шаблон компонента по умолчанию, который будет применяться ко всем компонентам, создаваемым в родительской папке Components.

Чтобы не использовать эту возможность, оставьте/установите поле Component Template в значение None.

Если шаблон компонента выбран на уровне папки, этот же шаблон будет использоваться по умолчанию и при создании компонентов во вложенных дочерних подпапках. Это позволяет быстро наследовать шаблон для всех компонентов в дочерних папках.

Когда ревизия компонента сохраняется в Workspace, фактически фиксируется конкретная используемая ревизия шаблона компонента — создается жесткая ссылка на эту ревизию, если только она не была изменена вручную.

Влияние на модели и параметры компонента при использовании шаблона компонента

При редактировании ревизии компонента и при наличии связанной/используемой ревизии шаблона компонента в Component Editor происходит следующее в отношении моделей и параметров:

Модели, определенные в связанном шаблоне, добавляются в область Models (режим Single Component Editing) и область Model Links (режим Batch Component Editing).
Существующая связанная модель будет сохранена, и компонент продолжит использовать эту модель, если только она не будет намеренно изменена вручную.
Параметры, определенные в связанном шаблоне, добавляются в область Parameters (режим Single Component Editing) и область Required Models/Parameters (режим Batch Component Editing).

Пример параметров после связывания с ревизией шаблона компонента при использовании Component Editor в режиме Single Component Editing (слева) и режиме Batch Component Editing (справа).

Все параметры, происходящие из связанного шаблона компонента, обозначаются значком (режим Single Component Editing) и значком (режим Batch Component Editing). Кроме того, только для режима Batch Component Editing параметр Show для каждого параметра на основе шаблона повторяет состояние соответствующего параметра Visible в шаблоне.

Параметры на основе шаблона удалить нельзя.

При необходимости вы можете свободно добавлять дополнительные пользовательские параметры.
Только в режиме Batch Component Editing параметры на основе шаблона, настроенные на отображение, группируются вместе в области определения компонентов редактора, где в качестве текста заголовка используется Template Parameters.

Вид примеров параметров на основе шаблона в области, где задаются сами определения компонентов, при использовании Component Editor в режиме Batch Component Editing.
Поля значений для параметров на основе шаблона, помеченных как только для чтения, будут недоступны для редактирования. Для всех остальных параметров на основе шаблона, не помеченных как только для чтения, вы можете изменять значения по мере необходимости.

В режиме Single Component Editing Component Editor параметр шаблона только для чтения обозначается в области Parameters значком .
Если параметр на основе шаблона помечен как обязательный, но ему не было присвоено значение в шаблоне, его поле значения будет отображаться с красной рамкой (в режиме Batch Component Editing) или содержать значок (в режиме Single Component Editing), уведомляя вас о том, что для этого параметра требуется значение. Вы не сможете сохранить компонент в Workspace, пока не будут заданы значения для всех обязательных параметров.

В режиме Single Component Editing Component Editor обязательный параметр шаблона обозначается в области Parameters значком .

Повторное сохранение шаблона компонента

На любом этапе вы можете вернуться к любой ревизии шаблона компонента в Workspace и отредактировать ее напрямую. Щелкните правой кнопкой мыши по ревизии и выберите команду Edit в контекстном меню. Временный редактор снова откроется, и шаблон, содержащийся в этой ревизии, будет открыт для редактирования. Внесите необходимые изменения, затем сохраните шаблон компонента в следующую ревизию элемента.

Щелчок правой кнопкой мыши по записи верхнего уровня самого шаблона компонента откроет для редактирования последнюю ревизию этого шаблона.

Доступ к команде запуска прямого редактирования существующей ревизии шаблона компонента.

Загрузка сохраненных данных

Загрузите данные, хранящиеся в ревизии шаблона компонента, щелкнув правой кнопкой мыши по этой ревизии (в панели Explorer) и выбрав команду Operations » Download в контекстном меню. Файл шаблона компонента будет загружен в подпапку внутри выбранного каталога, имя которой формируется по идентификатору ревизии элемента. Файл можно найти во вложенной папке Released.

Получить доступ к команде Download можно из записи верхнего уровня самого шаблона компонента, чтобы загрузить файл шаблона компонента, сохраненный в последней ревизии этого шаблона.

Нажмите кнопку Explore в диалоговом окне Download from Server, чтобы быстро открыть папку загрузки.

Мягкое удаление

При подключении к Workspace доступна гибкая функциональность удаления шаблона компонента непосредственно из Altium Designer, из панели Explorer panel. Щелкните правой кнопкой мыши запись шаблона компонента в панели и выберите команду Delete Item в контекстном меню. Появится диалоговое окно Delete Items для подтверждения удаления. На самом деле выполняется «мягкое удаление», при котором шаблон компонента перемещается в область Trash Workspace. Trash — это по сути корзина, в которую может перемещаться любое содержимое вашего Workspace (посредством действия мягкого удаления). Она изолирована от остальной части Workspace.

С помощью функции мягкого удаления вы можете удалить шаблон компонента, который в данный момент используется.

Несколько шаблонов компонентов можно удалить за одно действие. Выберите все нужные шаблоны компонентов, используя стандартные элементы управления множественным выбором (Shift+Click, Ctrl+Click), затем щелкните правой кнопкой мыши и выберите команду Delete Items в контекстном меню.

Мягкое удаление шаблона компонента. Шаблон будет перемещен в область Trash Workspace.

Чтобы продолжить удаление, нажмите кнопку . Элемент будет удален, и диалоговое окно Deletion Summary подтвердит успешное удаление. Если при удалении возникнет проблема, вы будете уведомлены об этом.

Все содержимое, удаленное таким образом, можно найти на странице Trash в браузерном интерфейсе Workspace. Обратите внимание, что вы можете видеть только то содержимое, которое было мягко удалено лично вами. Администраторы смогут видеть все содержимое страницы Trash — то есть все содержимое, которое было мягко удалено.

Что следует учитывать в отношении мягко удаленного шаблона компонента:

Шаблон компонента не будет доступен из вашего программного обеспечения для проектирования или через веб-интерфейс.
Везде, где использовался этот шаблон компонента, будет отражено, что шаблон компонента был удален.
Шаблон компонента можно восстановить или удалить окончательно со страницы Trash, при условии что у вас есть права на редактирование. Окончательное удаление возможно только в том случае, если он не используется родительским элементом.

Обратите внимание: если вы мягко удалили шаблон компонента, переместив его в Trash, вы можете снова создать новый шаблон компонента с тем же именем. Если впоследствии вы восстановите исходный шаблон компонента, а исходное имя уже занято, будет использован целочисленный суффикс, чтобы сохранить уникальность имени в пределах Workspace.

Версия для печати

Локализовано с помощью ИИ

Если вы обнаружили проблему, выделите текст/изображение и нажмитеCtrl + Enter, чтобы отправить нам свой отзыв.

Доступность функций

Доступные вам функции зависят от того, какое решение Altium вы используете: Altium Develop, Altium Agile Teams, Altium Agile Enterprise или Altium Designer (при активной подписке).

Если вы не видите описанную функцию в используемом вами программном обеспечении, свяжитесь с отделом продаж Altium, чтобы узнать больше.

Устаревшая документация

Документация Altium Designer больше не разделена по версиям ПО. Если вам необходим доступ к документации по старым версиям Altium Designer, посетите раздел Устаревшая документация на странице Прочие установщики.
