Элементы среды

Altium Designer обладает уникальной возможностью поддерживать все аспекты проектирования электроники — от ввода схемы до формирования производственной документации. Все это реализовано в одном приложении благодаря базовой интеграционной платформе X2. Платформа поддерживает все стандартные элементы пользовательского интерфейса, такие как меню и панели инструментов (также называемые ресурсами), при этом каждый редактор подключает собственный набор ресурсов и команд. В разделах ниже приведены описания элементов среды Altium Designer, способы доступа к ним и другая информация.

В следующих разделах описаны некоторые основные элементы рабочей области, выделенные на изображении выше.

Настройки

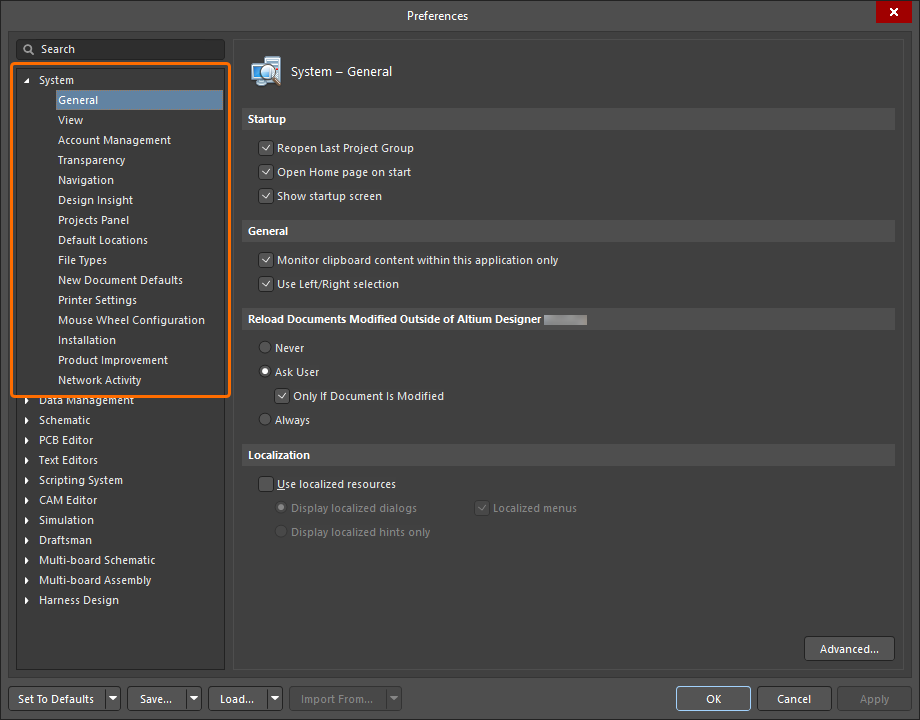

Диалоговое окно Preferences (Настройки) — это единый центр настройки глобальных параметров системы для различных функциональных областей программы. Эти настройки действуют во всех проектах и соответствующих документах. Для доступа к диалоговому окну нажмите  в правом верхнем углу рабочей области. Используйте  в левой части диалогового окна, чтобы развернуть список разделов нужной области, а затем выберите нужный заголовок, чтобы открыть соответствующую страницу настроек.

Элемент управления активным рабочим пространством

Элемент управления активным рабочим пространством, расположенный справа от значка , позволяет подключиться к доступному вам рабочему пространству. В зависимости от того, выполнен ли вход в учетную запись Altium и подключены ли вы к рабочему пространству, этот элемент может отображаться следующим образом:

• — вы подключены к доступному рабочему пространству. Текст отображает имя подключенного рабочего пространства.

• — вы не подключены к рабочему пространству. Нажмите этот элемент, чтобы подключиться к доступному рабочему пространству, или выберите Custom connection в меню элемента управления текущим пользователем, чтобы подключиться к рабочему пространству Enterprise Server.

•  — вы не подключены к рабочему пространству и не вошли в свою учетную запись Altium. Выберите Sign in в меню элемента управления текущим пользователем, чтобы войти в учетную запись Altium, или выберите Custom connection в этом меню, чтобы подключиться к рабочему пространству Enterprise Server.

Подробную информацию см. в разделе Доступ к рабочему пространству.

Элемент управления текущим пользователем

Элемент управления текущим пользователем расположен в правом верхнем углу рабочей области. Он показывает, выполнен ли вход в учетную запись Altium, и предоставляет доступ к меню, позволяющему настроить некоторые параметры установленного Altium Designer.

Вход

Если вы не вошли в учетную запись Altium, элемент управления текущим пользователем отображается как . Чтобы войти в учетную запись Altium, нажмите этот элемент, а затем выберите пункт в открывшемся меню.

Подробную информацию см. в разделе Вход в учетную запись Altium.

Лицензии (Altium Designer Agile, Altium Designer)

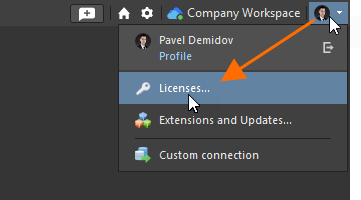

Система лицензирования позволяет быстро и эффективно приступить к работе с программным обеспечением для проектирования. Чтобы открыть представление License Management , нажмите элемент управления текущим пользователем и выберите Licenses в раскрывающемся меню.

Полную информацию о лицензировании см. в разделах Управление лицензиями в Altium Designer Agile и Управление лицензиями в Altium Designer.

Расширения (Altium Designer Develop)

 Расширения — это дополнения к программе, которые предоставляют дополнительные возможности и функции. Вы можете устанавливать и удалять дополнительные функциональные средства, в том числе новые средства импорта и экспорта, инструмент создания условных графических обозначений компонентов схемы и средства поддержки совместной работы с механическими САПР.

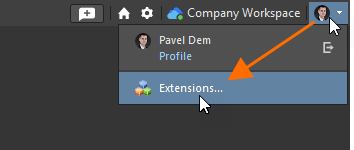

Чтобы открыть представление Extensions , нажмите элемент управления текущим пользователем и выберите Extensions в раскрывающемся меню.

Подробную информацию см. в разделах Установка и управление Altium Designer Develop и Расширение возможностей установленного Altium Designer Develop.

Расширения и обновления (Altium Designer Agile, Altium Designer)

Расширения — это дополнения к программе, которые предоставляют дополнительные возможности и функции. Вы можете устанавливать, обновлять и удалять дополнительные функциональные средства, в том числе новые средства импорта и экспорта, инструмент создания условных графических обозначений компонентов схемы и средства поддержки совместной работы с механическими САПР. Чтобы открыть представление Extensions and Updates , нажмите элемент управления текущим пользователем и выберите Extensions and Updates в раскрывающемся меню.

Подробную информацию см. в разделах Расширение возможностей установленного Altium Designer Agile и Расширение возможностей установленного Altium Designer.

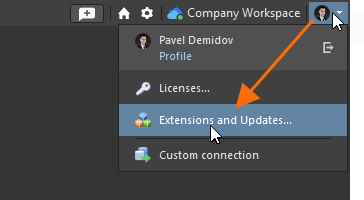

Обновление программы позволяет получить последнюю версию базовой платформы и всех установленных расширений. Чтобы открыть Updates, нажмите элемент управления текущим пользователем и выберите Extensions and Updates в раскрывающемся меню. В представлении Extensions and Updates выберите вкладку Updates, как показано на изображении ниже.

Элемент (n) отображает общее количество доступных обновлений. Если (n) отсутствует, обновлений нет.

На странице Updates отображаются все доступные обновления базовой платформы, а также список System Extensions и Software Extensions, для которых доступны обновления.

Подробную информацию см. в разделах Установка и управление Altium Designer Agile и Установка и управление Altium Designer.

Настраиваемое подключение (Altium Designer Agile, Altium Designer)

Пункт Custom connection меню элемента управления текущим пользователем позволяет подключиться к рабочему пространству Enterprise Server непосредственно из программы проектирования. Выберите этот пункт, и откроется диалоговое окно Sign in, с помощью которого можно подключиться к нужному рабочему пространству. Введите URL-адрес рабочего пространства и учетные данные для доступа к нему, затем нажмите кнопку Sign in.

Подробную информацию см. в разделе Подключение к рабочему пространству Enterprise Server на странице Доступ к рабочему пространству.

Панели

Панели — важнейшие элементы среды Altium Designer. Они могут относиться к определенному редактору документов или использоваться на общесистемном уровне, предоставляя информацию и элементы управления, которые повышают производительность и эффективность проектирования. Например, панель PCB можно использовать для просмотра компонентов или цепей. При первом запуске Altium Designer панель Projects (Проекты) уже открыта и закреплена у левого края рабочей области. Чтобы открыть другие панели, нажмите кнопку Panels в правом нижнем углу рабочей области и выберите нужную панель. У каждого редактора есть собственные специализированные панели.

Слева: панели редактора печатных плат; справа: панели редактора схем

Две панели, которые широко используются при работе практически в любом редакторе Altium Designer, — это Properties и Messages.

Панель Properties

Интерактивная панель Properties обеспечивает универсальный доступ к редактированию свойств документов и объектов в каждом редакторе проектирования. Панель динамически определяет свое содержимое (иными словами, меняет режим) в зависимости от выбранного документа или объекта и отображает соответствующие свойства и настройки. Панель Properties также поддерживает редактирование свойств нескольких выбранных объектов.

Панель Properties в режиме Components. Этот режим активен, когда на листе схемы выбран компонент.

Панель Messages

При проверке проекта, выполнении проверки правил проектирования для активного документа печатной платы, моделировании смешанных сигналов или использовании других функций программы, предусматривающих вывод сообщений, панель Messages обеспечивает удобное отображение предупреждений и ошибок, а также информации о состоянии. Панель поддерживает перекрестный переход от выбранного сообщения к объекту, вызвавшему это сообщение, в соответствующем документе.

Панель Messages

Панель Active Bar

Наиболее часто используемые инструменты каждого редактора доступны на панели Active Bar, которая отображается в верхней части рабочей области. Наведите курсор на значок, чтобы увидеть всплывающую подсказку с его описанием. Чтобы использовать отображаемый инструмент, щелкните по его значку.

Вверху: Active Bar редактора печатных плат; внизу: Active Bar редактора схем.

Кнопки на панели Active Bar могут быть однофункциональными или многофункциональными. Многофункциональные кнопки отмечены небольшим белым треугольником в правом нижнем углу. Нажмите и удерживайте любую область многофункциональной кнопки в течение одной секунды или щелкните по ней правой кнопкой мыши — появится меню со списком других доступных команд. Последняя использованная команда станет командой по умолчанию для этой кнопки.

Главные меню

Главные меню предоставляют доступ к командам и функциям для активного документа. Меню расположены в верхней левой части каждого редактора; у каждого редактора свой набор меню.

Главные меню редактора печатных плат (вверху) и редактора схем (внизу)

Чтобы выполнить команду, щелкните по названию меню (например, Design), а затем выберите нужную команду в раскрывающемся списке.

Некоторые команды имеют подменю, обозначенные символом . При наведении курсора на такую команду открывается подменю.

Панель быстрого доступа

Панель Quick Access Bar расположена в верхней левой части рабочей области и позволяет быстро выполнять часто используемые функции.

•  — выход из программы и закрытие Altium Designer.
•  — сохранение текущего активного документа.
•  — сохранение всех документов, в которые внесены изменения.
•  — открытие диалогового окна открытия проекта, в котором можно выбрать проект для открытия.
•  — отмена последнего действия. Значок доступен только после выполнения какого-либо действия.
•  — повтор последнего отмененного действия. Значок доступен только после отмены действия.

Строка состояния

В Status Bar отображается сводная информация, например координаты курсора, подсказки команд, сведения о сочетаниях клавиш, а также предоставляется доступ к различным панелям (с помощью кнопки Panels в правой части строки состояния). Отображение Status Bar можно включить или отключить, выбрав View » Status Bar в главном меню.

Строка состояния команд

В Command Status Bar отображается информация о выполняемой команде. Если в данный момент никакая команда не выполняется, в строке отображается состояние Idle state - ready for command. Отображение Command Status Bar можно включить или отключить, выбрав команду View » Command Status в главном меню.

Command Status Bar во время выполнения команды интерактивной трассировки в редакторе печатных плат.

Монитор системных ресурсов Windows

Когда потребление ресурсов достигает высокого уровня, в правом нижнем углу Altium Designer появляется предупреждающий индикатор. Наведите на него курсор, чтобы узнать, потребление каких ресурсов превышает соответствующие пороговые значения. Цвет индикатора меняется в зависимости от уровня потребления ресурсов.

Предупреждающий индикатор появляется при высоком потреблении ресурсов Altium Designer и меняет цвет, когда требуется принять меры.

Отслеживаются следующие ресурсы:

• Память, используемая Altium Designer
• Количество выделенных дескрипторов GDI
• Процент выделенных глобальных атомов и атомов сеанса

Монитор ресурсов срабатывает и отображает предупреждающий индикатор, когда использование любого из перечисленных выше ресурсов достигает следующих уровней:

• < 60% — нормальный уровень (индикатор ресурса не отображается)
• От 61% до 75% — высокий уровень, обозначаемый жёлтым индикатором
• От 76% до 90% — очень высокий уровень, обозначаемый оранжевым индикатором. Кроме того, в сообщении рекомендуется перезапустить Altium Designer.
• > 90% — критический уровень, обозначаемый красным индикатором. Кроме того, в сообщении рекомендуется перезапустить Altium Designer.

Главная страница

В Altium Designer Home Page представляет собой отдельную веб-страницу, которую можно открыть на вкладке в Altium Designer. Эта страница предоставляет доступ к материалам для пользователей, включая сведения о новых функциях, вебинары, видеоролики, блоги и обучающие материалы. Информация на странице постоянно обновляется, а новые видеоролики помогают вам быть в курсе возможностей Altium Designer.

При запуске приложения открывается Home Page . Чтобы закрыть вкладку Home Page, щёлкните её правой кнопкой мыши и выберите Close Home Page. Чтобы открыть Home Page после закрытия вкладки, нажмите  в правом верхнем углу рабочей области проектирования.
