Краткий обзор

В этой статье рассказывается, как Altium Designer позволяет повторно использовать проектные решения, выходя за рамки простого копирования и вставки, и помогает инженерам экономить время, обеспечивать единообразие проектов и не создавать типовые схемы с нуля. В ней рассматриваются основные средства повторного использования: блоки повторного использования, управляемые листы схем, листы устройств и фрагменты. Особое внимание уделяется тому, как каждый из этих способов позволяет сохранять, хранить и повторно применять проверенные проектные решения. Если вы хотите понять, какой подход лучше подходит для вашего рабочего процесса и как Altium Designer помогает выполнять повторяющиеся проектные задачи эффективнее и с большим контролем, эта статья станет отличной отправной точкой. Читайте дальше, чтобы узнать, как эти инструменты могут помочь в вашем следующем проекте.

- Узнайте, чем отличаются блоки повторного использования, управляемые листы схем, листы устройств и фрагменты в Altium Designer.
- Посмотрите, как средства повторного использования, подключенные к рабочему пространству Workspace, обеспечивают контроль ревизий, управление жизненным циклом, прослеживаемость и целостность содержимого.
- Узнайте, как повторное использование проверенных блоков схем и печатных плат позволяет упростить проектирование и повысить производительность при работе над разными проектами.

Узнайте больше с ИИ:

Термин «повторное использование проектных решений» стал своего рода клише в маркетинге инженерных продуктов — возможно, прежде всего потому, что на практике к нему прибегают довольно редко. Одни и те же проектные задачи решаются снова и снова. Однако при разработке электроники каждый инженер ежедневно повторно использует готовые решения, применяя серийные интегральные схемы. Эти устройства представляют собой электронные схемы, которые кто-то где-то разработал, испытал, задокументировал и вывел на рынок. Каждый покупатель такого устройства повторно использует это проектное решение, строго соблюдая условия его применения.

Для сравнения: на остальных этапах проектирования повторное использование решений обычно развито слабо и чаще всего сводится к различным усовершенствованным инструментам копирования и вставки. Altium Designer предлагает ряд решений для повторного использования проектных данных, которые упрощают проектирование и избавляют от необходимости заново изобретать велосипед.

Блоки повторного использования

Если ваши разработки часто содержат типовые фрагменты электрических схем и топологии печатных плат, Altium Designer предлагает простые и удобные способы сохранять и повторно использовать эти фрагменты, чтобы не создавать их каждый раз с нуля.

При подключении к рабочему пространству можно создать reuse block с электрической схемой и соответствующей топологией печатной платы. При размещении такого блока повторного использования на листе схемы его топология автоматически переносится в документ печатной платы в процессе выполнения ECO.

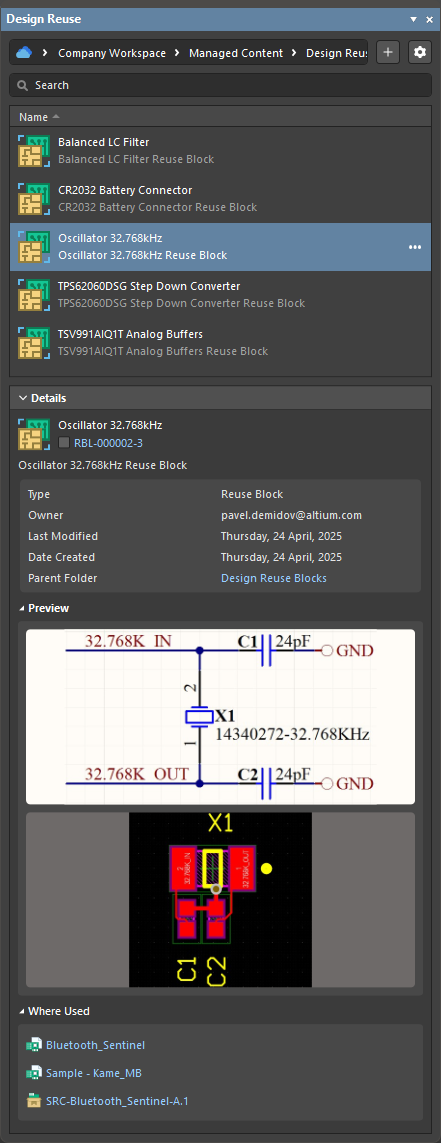

Панель Design Reuse обеспечивает быстрый доступ ко всем средствам работы с блоками повторного использования и управления ими.

Управляемые листы схем

Возможность повторно использовать проектные данные нужна всем компаниям, разрабатывающим изделия, и может принести им значительную пользу. Повторное использование не только экономит время: если фрагмент предыдущей разработки можно легко использовать снова, значит, все квалификационные испытания и проверки этой части проекта уже выполнены. Однако повторное использование проектных решений — это гораздо больше, чем копирование и вставка. Для настоящего повторного использования данные должны быть защищены от изменений, чтобы можно было гарантировать их полную идентичность исходным. Никаких быстрых правок цвета компонента или небольших изменений номинала резистора. Работа с повторно используемыми данными должна напоминать работу с готовыми серийными компонентами: разместили, подключили — и всё работает так же, как в прошлый раз.

Altium Designer совместно с рабочим пространством позволяет создавать элементы управляемых листов схем непосредственно в рабочем пространстве. После создания такого элемента, выпуска данных в его ревизию и перевода в состояние жизненного цикла, которое организация считает допустимым для использования в разработке, его можно повторно применять в последующих проектах печатных плат.

Выпустите лист с электрической схемой как ревизию элемента управляемого листа схемы, чтобы затем повторно использовать его в других проектах, где требуются те же функции.

Управляемый лист — это стандартный лист схемы Altium Designer с компонентами и соединениями, который хранится в рабочем пространстве и может повторно использоваться в других разработках. Он редактируется так же, как любой другой лист схемы. Концепция управляемых листов не ограничивается одним листом схемы. В проект можно добавить управляемый лист, находящийся на вершине иерархии других управляемых листов.

Управляемые листы отличаются от листов устройств тем, что хранятся в рабочем пространстве, тогда как листы устройств хранятся в папке на жёстком диске. Поэтому они обладают всеми преимуществами управляемых данных, включая управление ревизиями и жизненным циклом и, разумеется, защиту целостности.

Решение о переходе от листов устройств к управляемым листам принимают, когда возникает желание перейти от просто повторно используемых данных к managed повторно используемым данным — то есть когда появляется желание или необходимость контролировать выпуск, статус ревизий и состояние жизненного цикла проектных данных.

Если данные являются управляемыми, вы можете быть уверены, что используемую в проекте ревизию управляемого листа всегда можно легко идентифицировать и проследить до её источника. Кроме того, управляемые данные можно при необходимости пересматривать и обновлять, а все связи их использования — отслеживать как вниз, до компонентов на листе, так и вверх, до проектов, в которых этот лист применяется. Это даёт всю необходимую информацию для принятия решения: следует ли внедрить обновлённый лист в существующие проекты или в конкретном проекте нужно продолжить использовать предыдущую ревизию.

Возможность использовать компоненты рабочего пространства для создания более крупных проектных блоков упрощает процесс проектирования и позволяет работать на более высоком уровне абстракции. Подобно выбору готовых компонентов, такие управляемые листы с определёнными функциями можно повторно использовать как составные части более крупного проекта. Чем больше управляемых листов с такими схемами создано и выпущено в рабочее пространство, тем больше функций вам доступно, что, в свою очередь, повышает производительность при разработке следующих проектов.

Листы устройств

Листы устройств упрощают проектирование, предоставляя модульные и согласованные строительные блоки, которые можно повторно использовать в разных проектах. Символы листов устройств размещаются и используются по ссылке аналогично компонентам. Они работают так же, как символы листов и документы схем, но не добавляются в проекты явно.

Листы устройств — это строительные блоки, предназначенные для повторного использования в разных разработках. Обычно они содержат заранее подготовленные схемы, которые часто применяются в разных проектах.

Листы устройств хранятся как обычные документы схем в специальных папках листов устройств. Они размещаются в проекте и используются по ссылке аналогично простому компоненту. Листы устройств входят в иерархию проекта и отличаются от стандартных документов схем другим значком на панели Projects.

Пример листа устройства, доступного только для чтения. На нём также отображаются водяные знаки режима «только чтение» и листа устройства (символ переработки). Сам лист находится в папке листов устройств на локальном или сетевом диске и подключается к проекту по ссылке через размещение и настройку символа листа устройства на вышестоящем родительском листе.

Фрагменты

Related page: Работа с фрагментами

Altium Designer позволяет сохранять любой выделенный участок схемы на одном листе или участок топологии печатной платы в виде snippet. Поддерживаются как фрагменты рабочего пространства, так и локальные фрагменты. Панель Design Reuse предоставляет средства для работы с коллекцией фрагментов и управления ею.
