追加ビュー

これらのオプションを使用してビューのタイトルを設定します。詳細については、 Working with Views ページを参照してください。

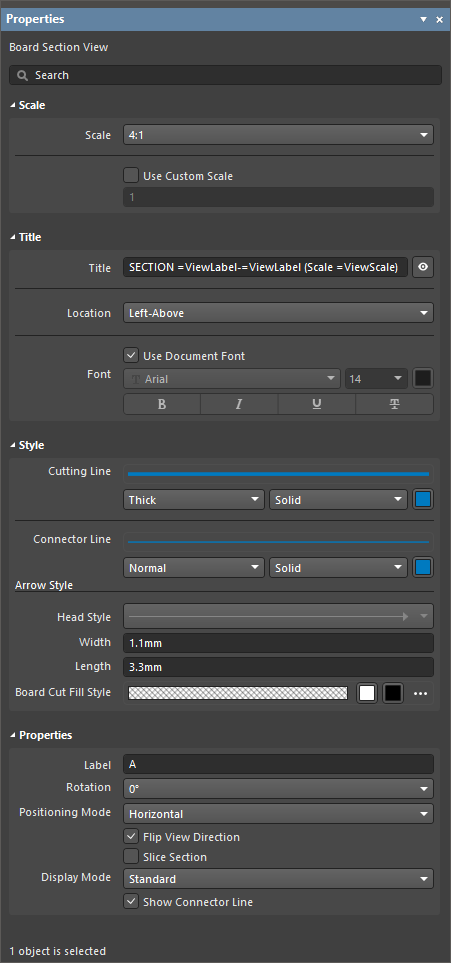

ドロップダウンを使用して、ビューの矢印付きインジケータ線の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

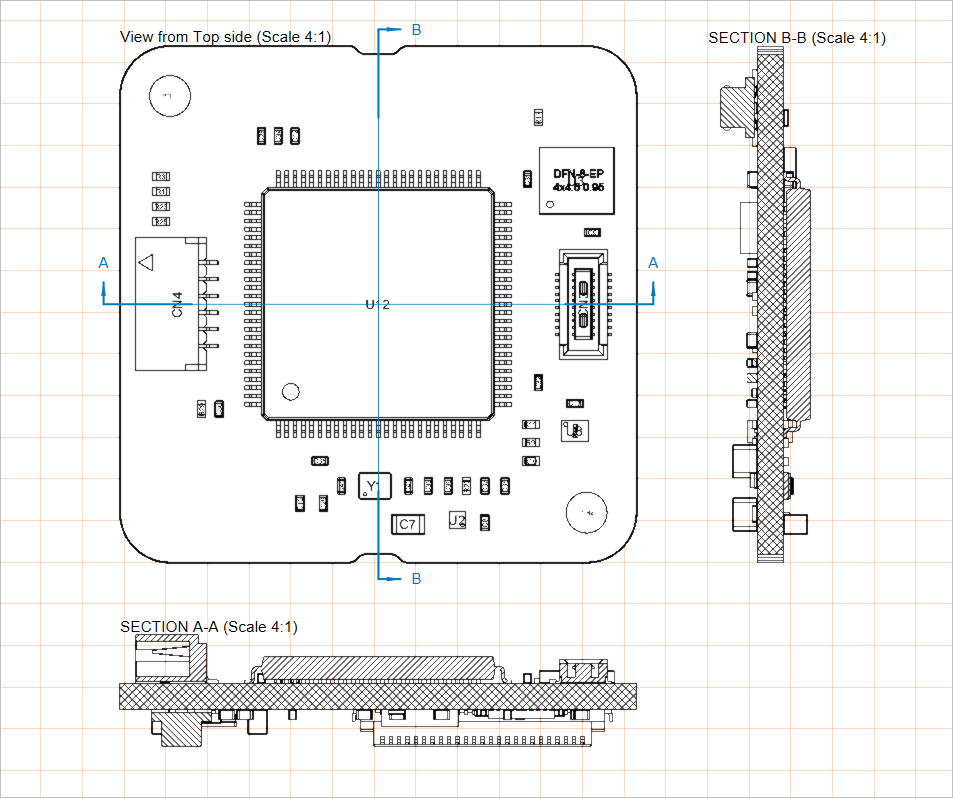

ドロップダウンを使用して、ビューの切断線（矢印付き断面インジケータの間にあり、ボードアセンブリビューを通過する線）の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

用意されているオプションを使用して、断面インジケータを設定します。

• Head Style – ドロップダウンメニューを使用して、あらかじめ設定された断面インジケータスタイル（ヘッダー）の中から選択します。矢印に設定した場合、断面のビュー方向を示します。

• Width – 矢印などのインジケータヘッドの幅です。この設定は、丸型ヘッドスタイルの直径も定義します。

• Length – 矢印などのインジケータヘッドの長さです。

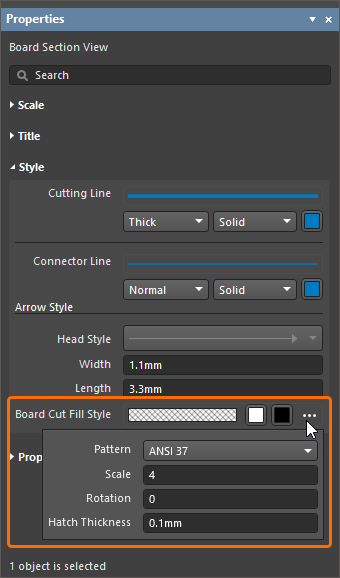

これらのオプションを使用して、断面化された（切断された）ボードのグラフィック塗りつぶしパターンと色の表示を設定します。 パターンスウォッチには、設定に応じたパターンのプレビューが表示されます。関連するカラーボタンを使用して、塗りつぶしとハッチングパターンの色を指定します。関連する  ボタンを選択すると、次のオプションにアクセスできます ()。

• Pattern – 断面化されたボードのグラフィックパターンです。ドロップダウンメニューから Solid fill または ANSI パターン（ANSI 31 または ANSI 37）を選択します。

• Scale – 適用された ANSI ハッチングパターンの相対的な線間隔です。

• Rotation – ANSI ハッチング線の角度で、0 の値は 45° に相当します。

• Hatch Thickness – ANSI パターン線の線幅です。

断面切断ラベルとして表示されるビューラベル名に使用される文字列／文字です。

元のボードアセンブリビューに対する相対的な回転角度で、ボード断面ビューが描画されます。ドロップダウンメニューを使用して、90° 刻みのプリセットから選択します。

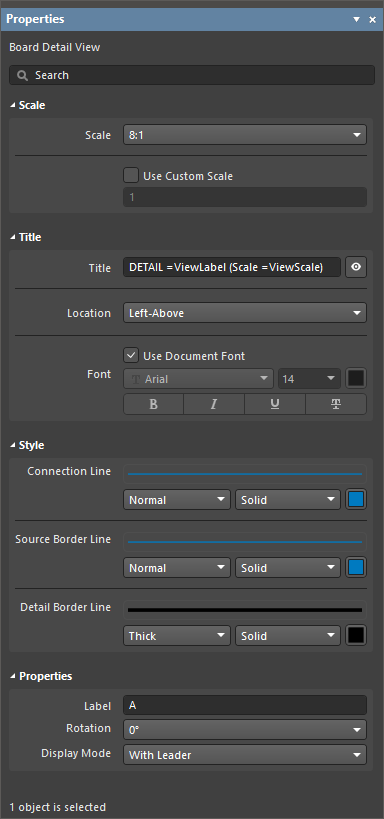

これらのオプションを使用してビューのタイトルを設定します。詳細については、 Working with Views ページを参照してください。

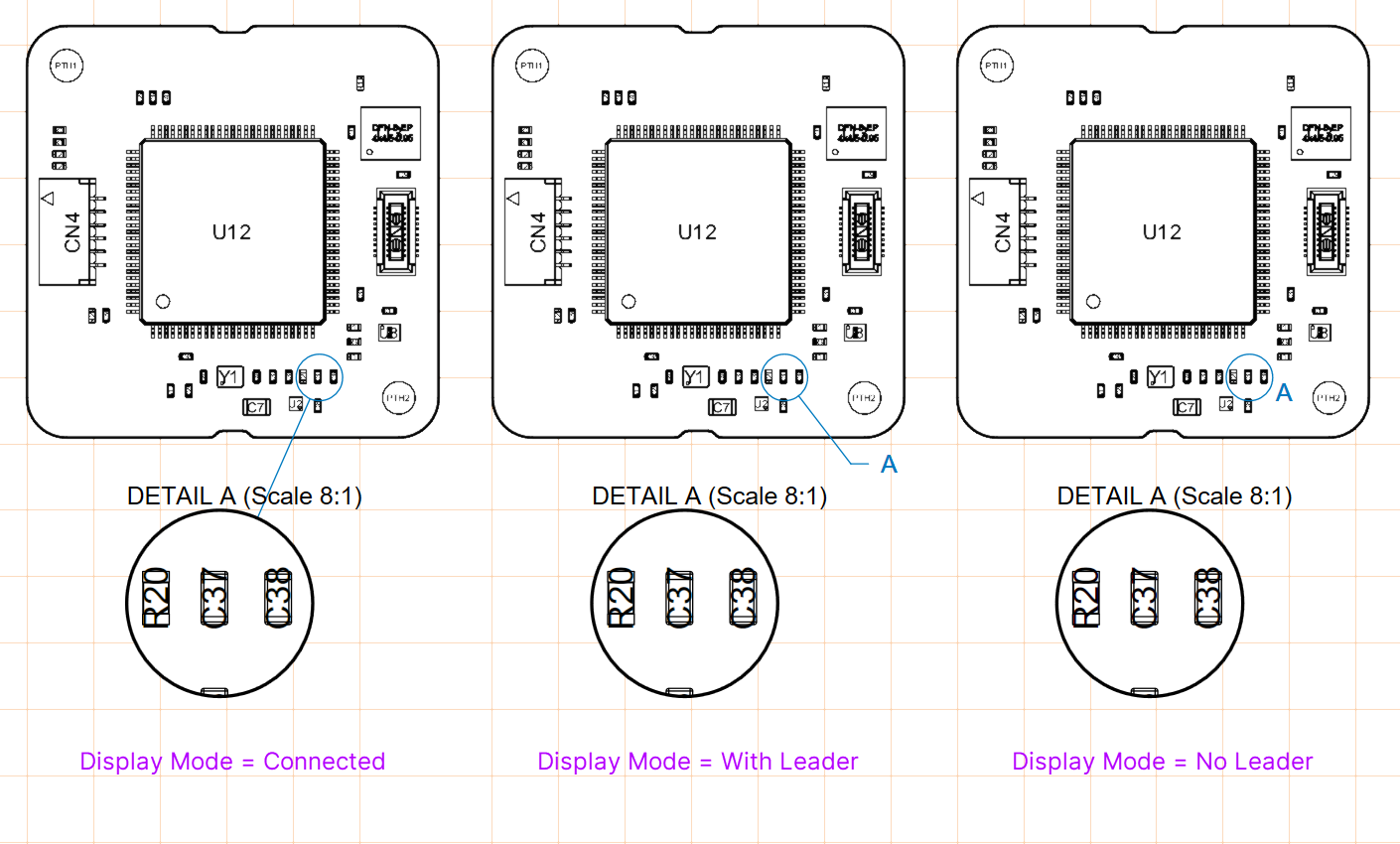

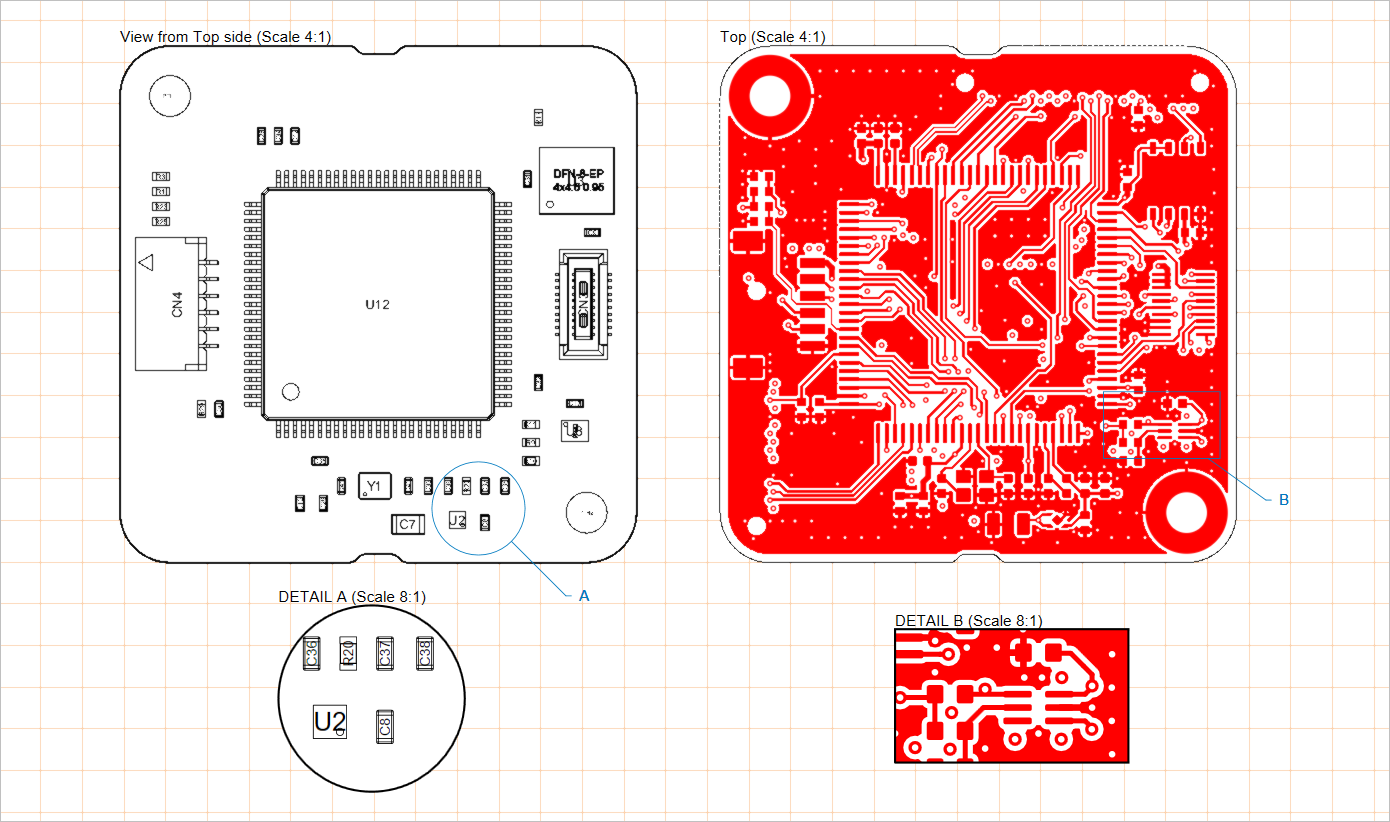

ドロップダウンを使用して、引出線ラベル線（Display Line オプションが With Leader に設定されている場合）または元輪郭とビュー自体を接続する線（Display Line オプションが Connected に設定されている場合）の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

ドロップダウンを使用して、ビューの元領域輪郭の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

ドロップダウンを使用して、ビューの拡大領域輪郭の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

ビューラベル名に使用される文字列／文字です。Display Line オプションが With Leader または No Leader に設定されている場合、ビューラベルとして表示されます。

拡大領域が表示される角度で、0° は元の（対象の）図面ビューにおける領域固有のビュー角度に対応します。ドロップダウンメニューで 90° 刻みのビューオプションから選択します。

これらのオプションを使用してビューのタイトルを設定します。詳細については、 Working with Views ページを参照してください。

ドロップダウンを使用して、View Side が Top 以外の値に設定されている場合に、ボード線の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

ドロップダウンを使用して、ビュー内のコンポーネント形状の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択されていないときの Line Styles Properties パネルの region で定義されます。詳細については、Setting Up a Draftsman Document ページを参照してください。 関連するカラーボタンを使用して線の色を指定します。

View Side が Top 以外の値に設定されている場合、コンポーネントビューからボード端までの距離を指定します。

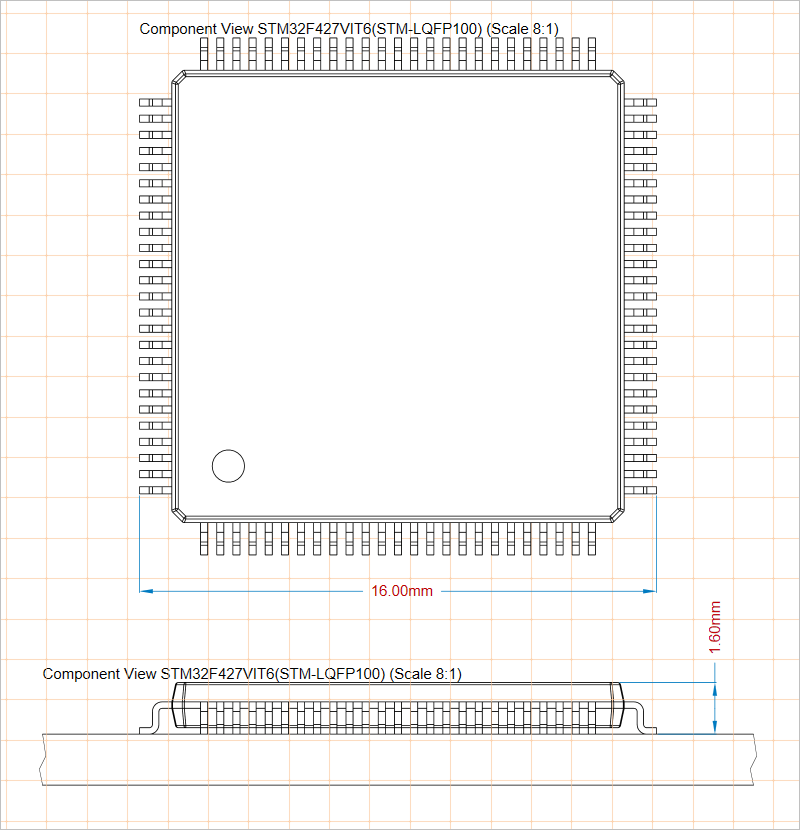

コンポーネント図の描画に使用されるビュー方向です。ドロップダウンメニューを使用して、あらかじめ設定されたビュー方向の中から選択します。

このオプションは、Component ドロップダウンで選択したコンポーネントに、ダイパッドとそれに接続されたボンディングワイヤがある場合にのみ使用できます ()。このオプションを使用して、ボンディングワイヤにレイヤーカラー（With Layer Color。レイヤーカラーを定義するには右側の関連カラーボタンを使用）または上書きカラー（PCB 側でボンディングワイヤに対して指定されている場合は With Override Color）を使用するかを選択します。None オプションを選択すると、ボンディングワイヤは表示されません。

ワイヤボンディングの詳細については、Wire Bonding ページを参照してください。

この region のオプションは、選択したコンポーネントビューの View Side が Top に設定されている場合にのみ使用できます。SMD および／または Through-Hole オプションを有効にすると、対応するパッド形状がビューに描画されます。関連するカラーボタンを使用して、パッドの表示色を指定します。

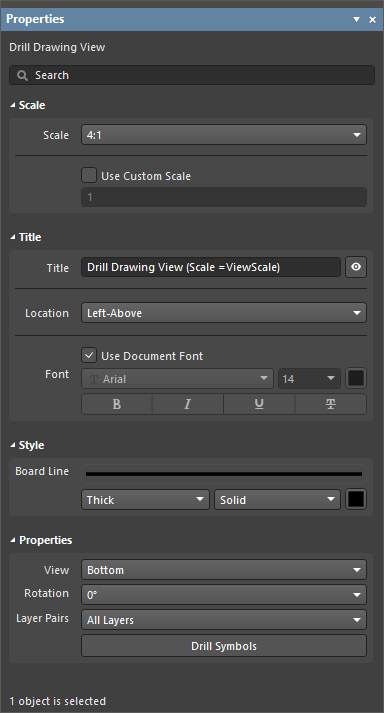

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

ドロップダウンを使用して、ビューの枠線／外形の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択していないときに Properties パネルの Line Styles 領域で定義されます。詳細は Setting Up a Draftsman Document ページを参照してください。関連するカラーボタンを使用して、線の色を指定します。

ビューの描画に使用する表示方向です。ドロップダウンメニューで Top または Bottom の表示方向を指定します。

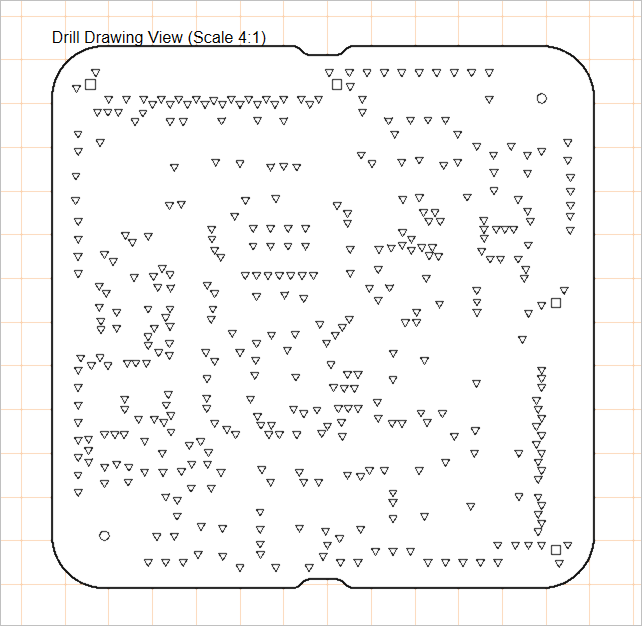

図面ビューに表示する PCB のドリルレイヤーペア穴を選択します。ドロップダウンメニューを使用して、ソース基板設計で使用可能なレイヤーペアから選択します。これらは PCB エディターの Layer Stack Manager で表示および編集できます。すべての基板設計には Top Layer から Bottom Layer までのペアが存在し、その他のペアは内部層やプレーン層など、他のレイヤー間または他のレイヤーまで通過するビア穴を表します。詳細は Blind, Buried & Micro Via Definition ページを参照してください。

ボタンをクリックすると Drill Symbol Configurations ダイアログが開き、すべてのドリル穴データを表形式で表示できます。穴スタイルは選択可能なパラメーター（列データ）ごとにグループ化され、標準記号が割り当てられます。このダイアログでは、各穴記号のスタイルとサイズを設定できます。

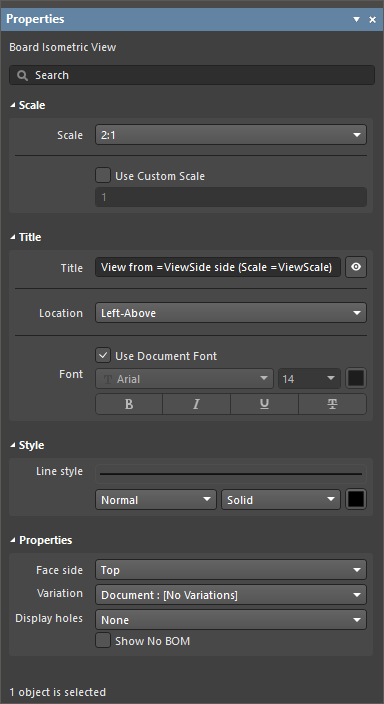

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

ドロップダウンを使用して、ビューの基板外形および部品形状の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択していないときに Properties パネルの Line Styles 領域で定義されます。詳細は Setting Up a Draftsman Document ページを参照してください。関連するカラーボタンを使用して、線の色を指定します。

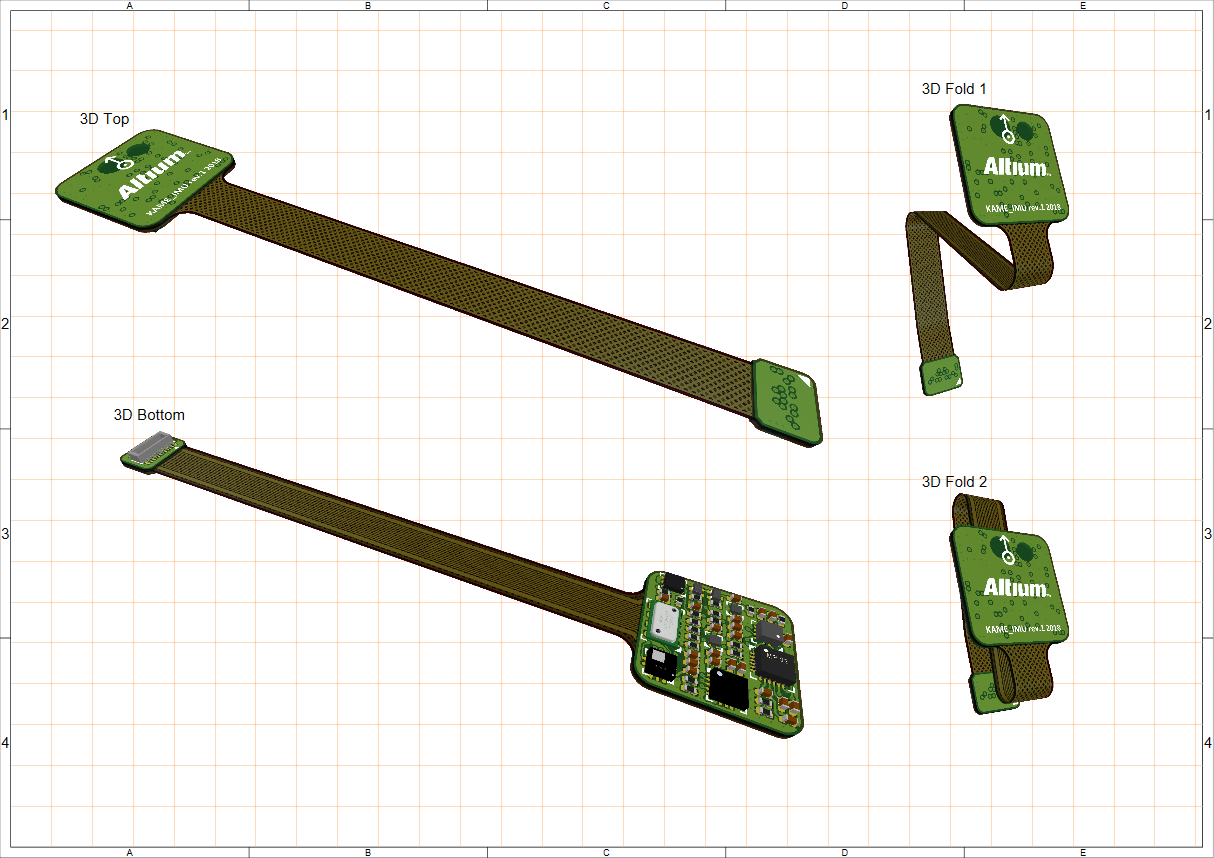

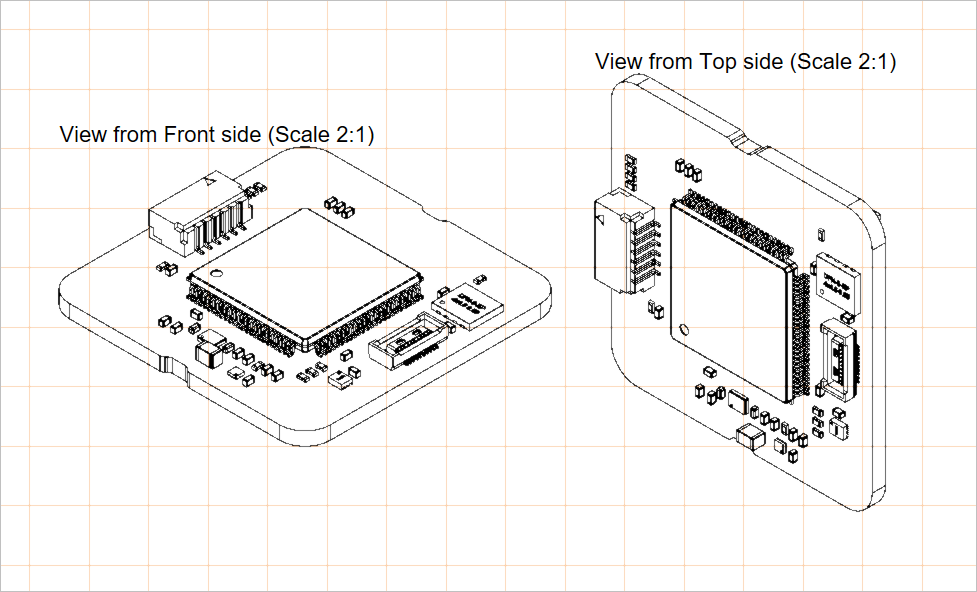

ビューの描画に使用するアイソメトリック投影方向です。ドロップダウンメニューで、あらかじめ用意された表示方向の中から選択します。

ビューがデータを表示する対象のデザインバリアントです。選択したバリアントで未実装に設定されている部品は、ビューには描画されません。

ドロップダウンを使用して、目的の穴表示オプション（None、All、または Pads only）を選択します。

このオプションを使用すると、ビュー内で no BOM 部品（PCB エディターで Type が Standard (No BOM) に設定されている部品）の表示を切り替えられます。

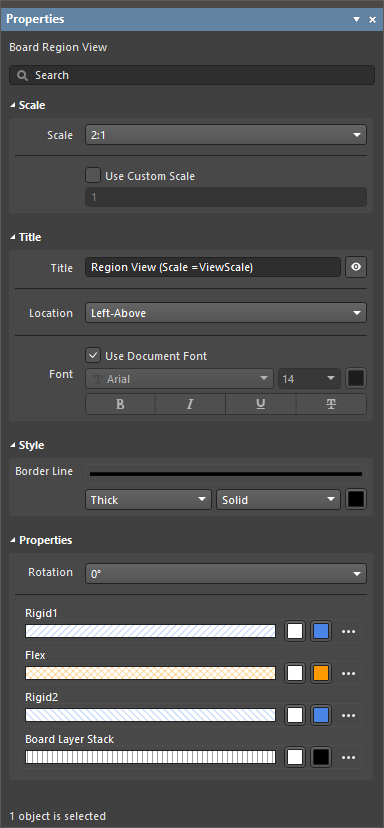

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

ドロップダウンを使用して、ビューの基板外形の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択していないときに Properties パネルの Line Styles 領域で定義されます。詳細は Setting Up a Draftsman Document ページを参照してください。関連するカラーボタンを使用して、線の色を指定します。

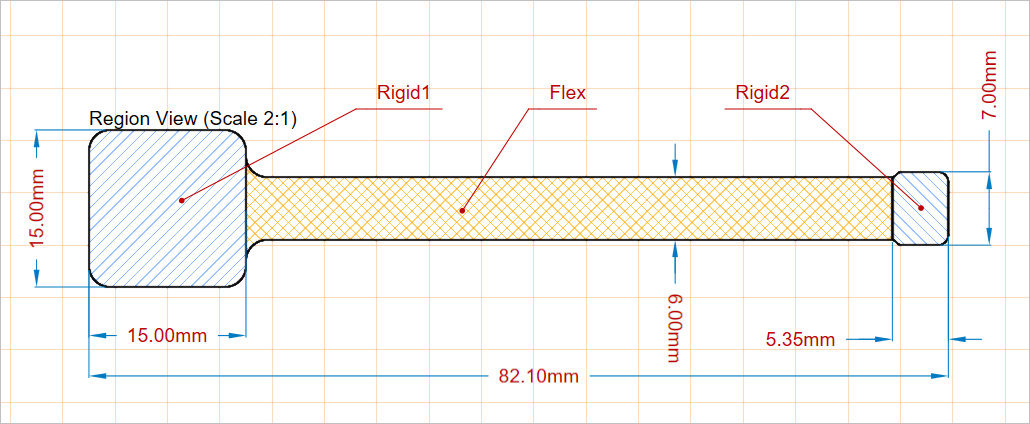

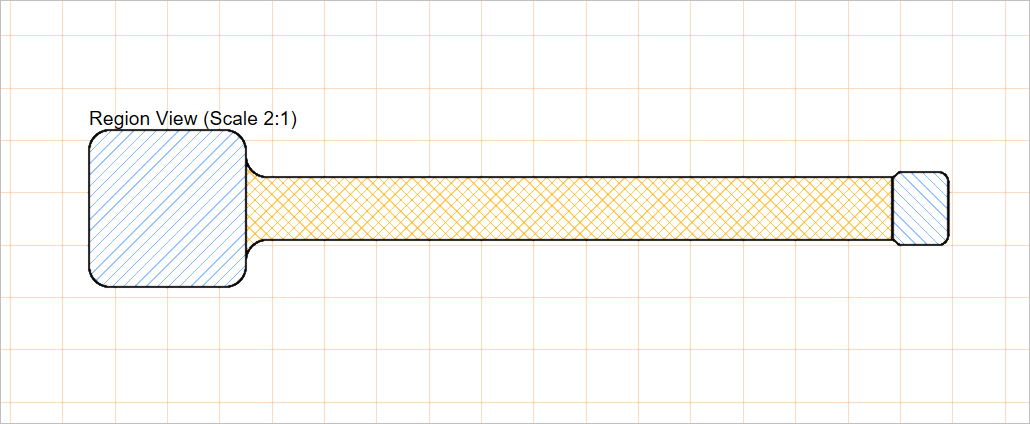

基板の各レイヤースタック領域ごとに、対応するグラフィックプロパティを設定できるエントリが含まれます。パターンスウォッチには、設定に応じたパターンのプレビューが表示されます。関連するカラーボタンを使用して、塗りつぶしとハッチパターンの色を指定します。関連する ボタンを選択すると、次のオプションにアクセスできます（）。

• Pattern – 領域の塗りつぶしに使用するグラフィックパターンです。ドロップダウンメニューから Solid 塗りつぶし、または ANSI パターン（ANSI 31 または ANSI 37）を選択します。

• Scale – 適用する ANSI ハッチパターンの相対的な線間隔です。

• Rotation – ANSI ハッチ線の角度です。値 0 は 45° に相当します。

• Hatch Thickness – ANSI パターン線の線幅です。

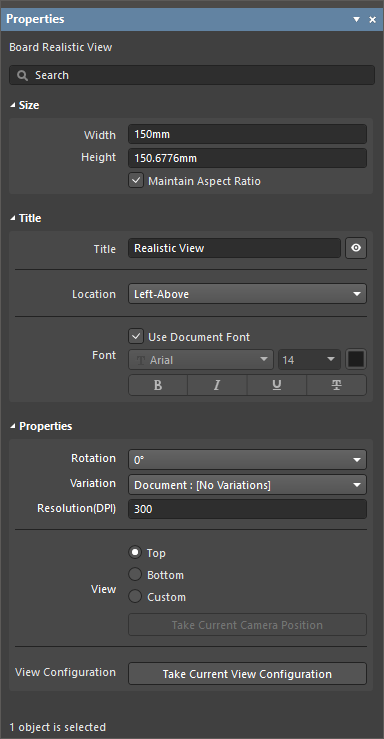

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

ビューがデータを表示する対象のデザインバリアントです。選択したバリアントで未実装に設定されている部品は、ビューには描画されません。

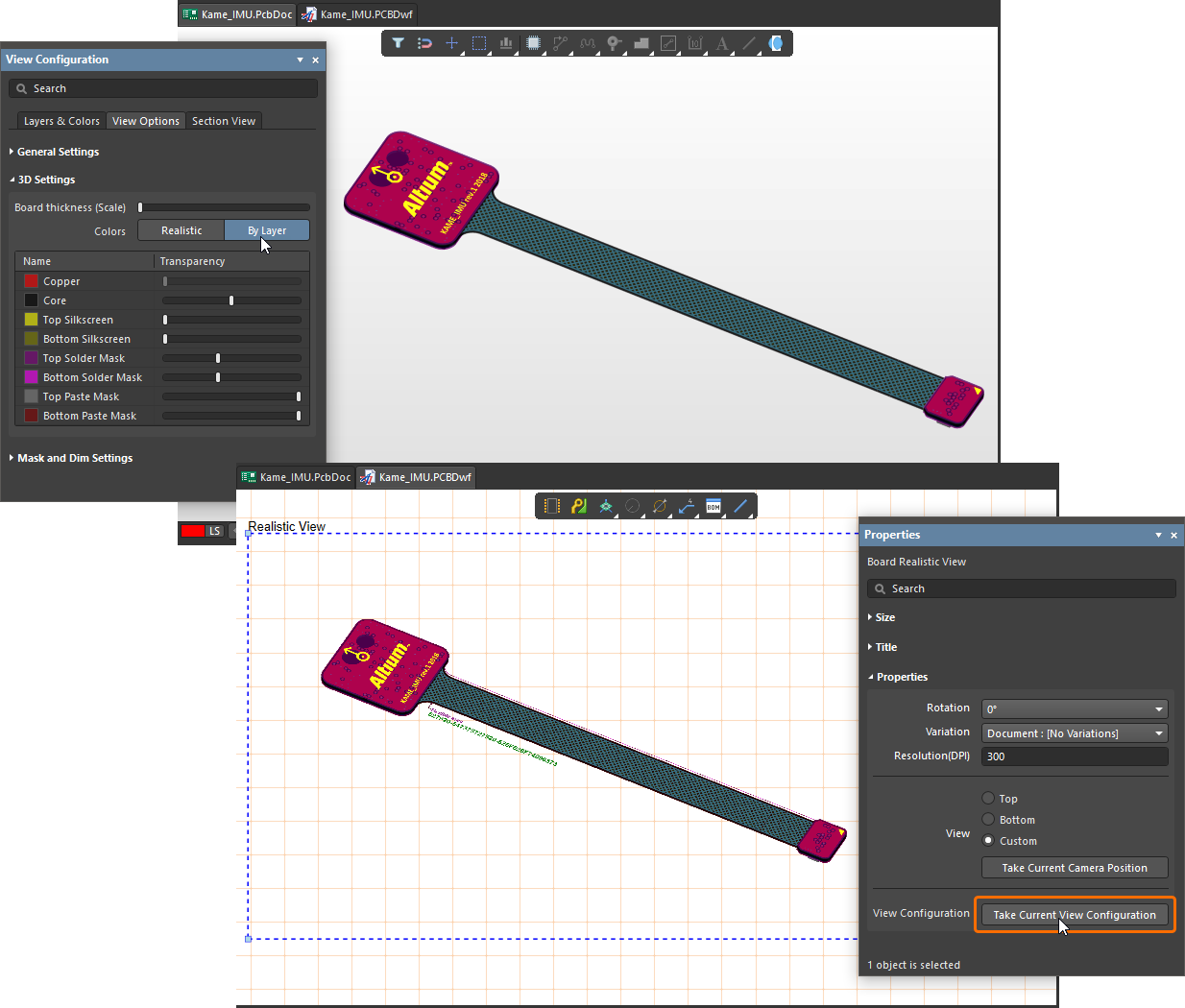

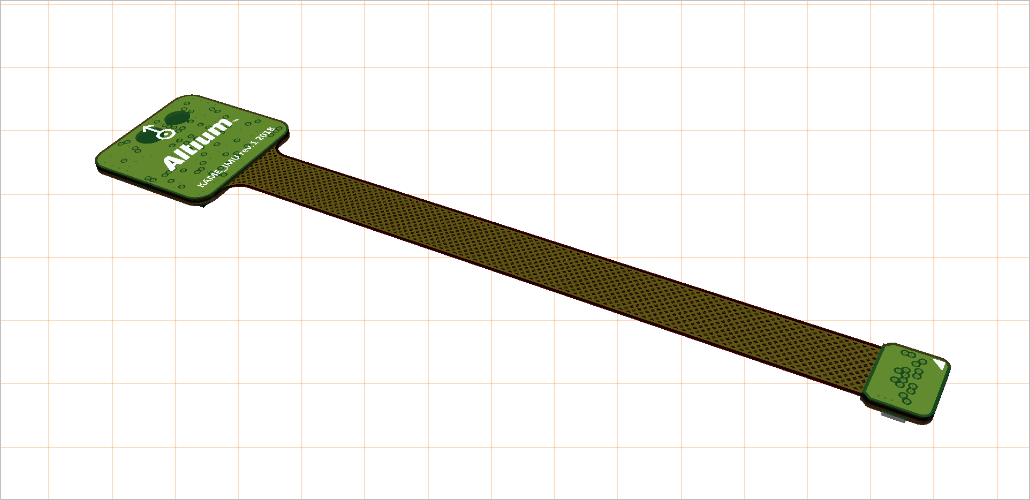

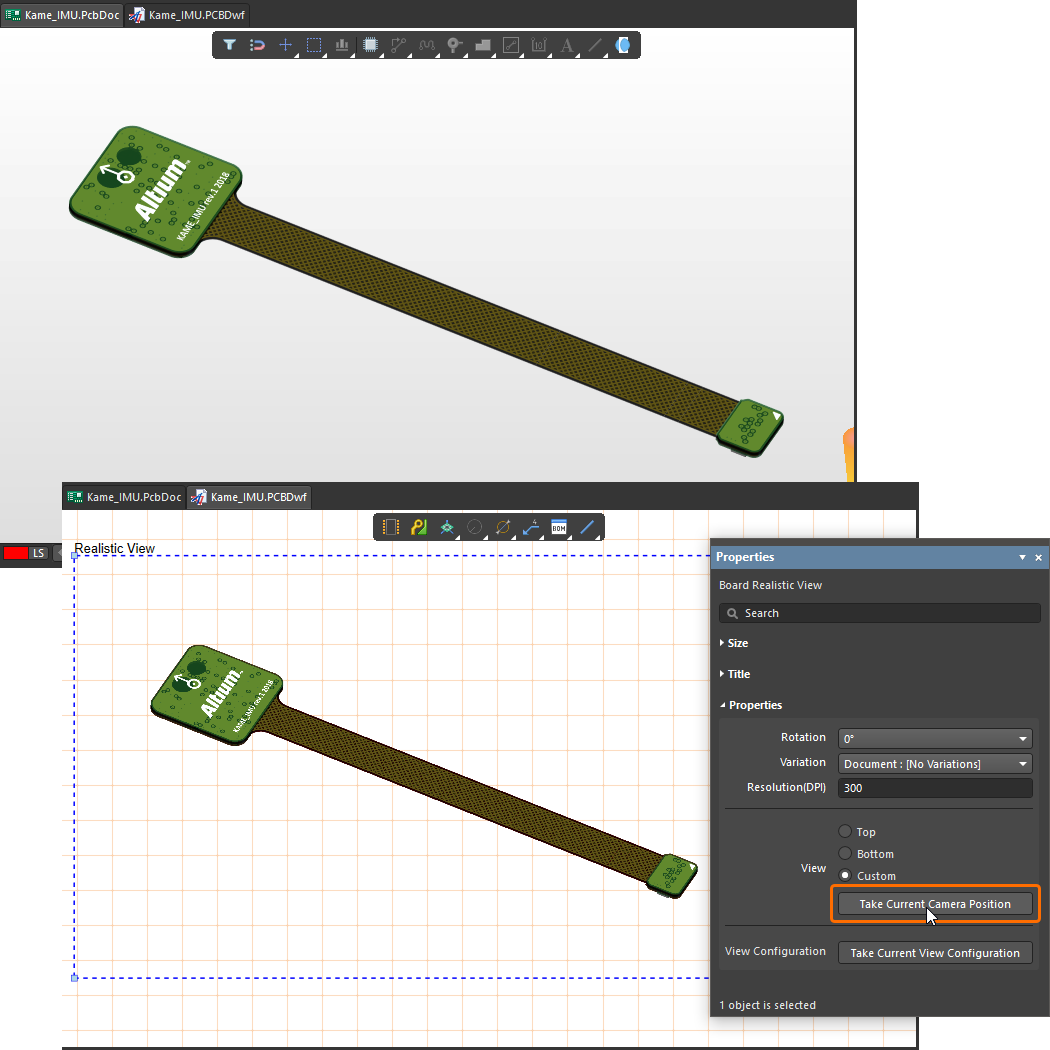

ボタンをクリックすると、レンダリングされたビューに、PCB エディターの View Configuration panel （）で定義されている、現在 PCB エディター 3D ビューに適用されている表示設定を採用させることができます。

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

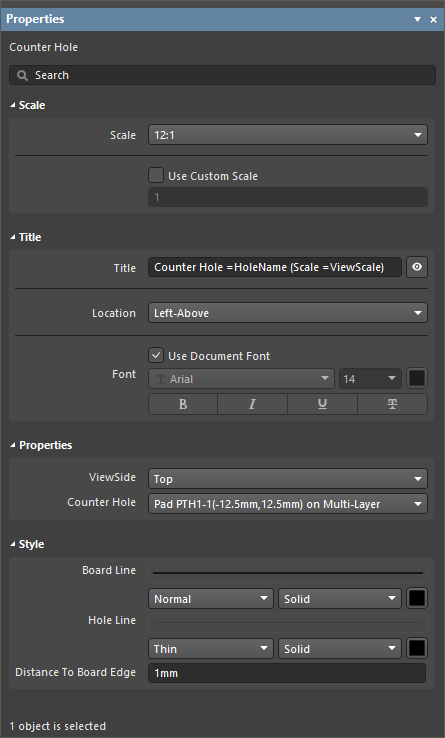

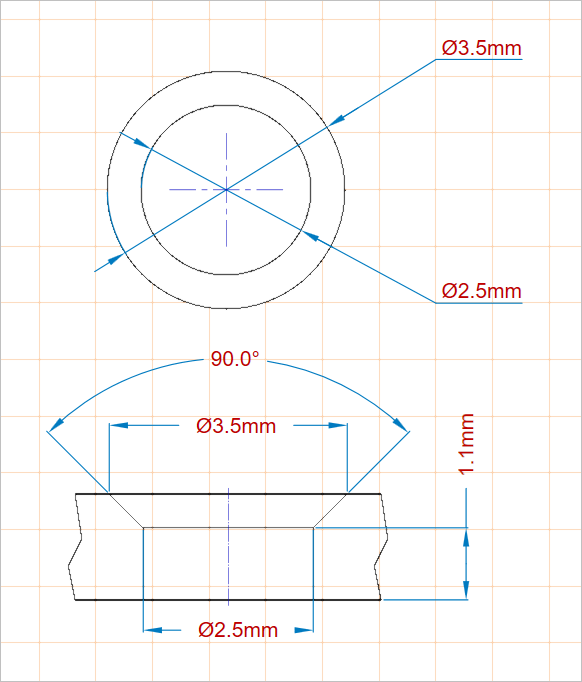

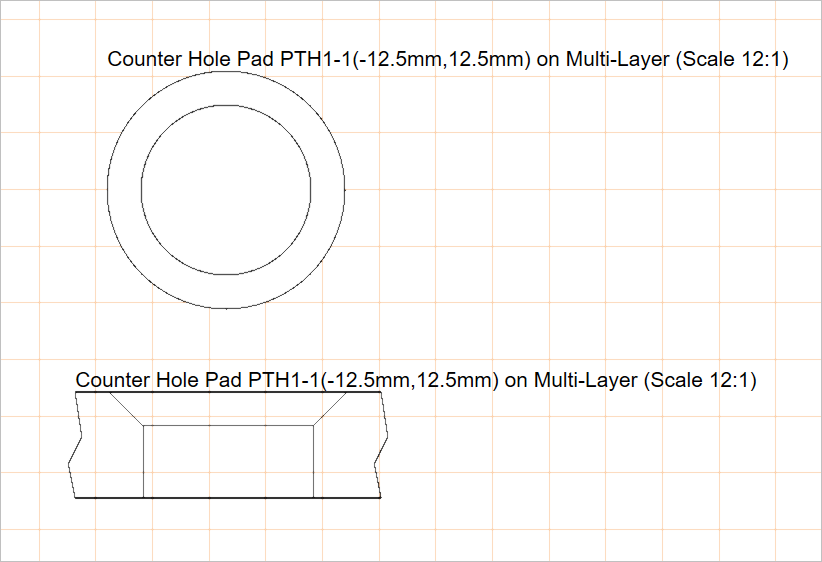

ビューに描画する穴を持つ、カウンターホール機能が適用された基板設計のパッドです。ドロップダウンメニューで、使用可能なすべてのカウンターホールの一覧から選択します。

ドロップダウンを使用して、ビューの基板線の描画に使用する線の太さとパターンを選択します（ViewSide が Left に設定されている場合に適用されます）。使用可能なオプションは、デザインスペースで何も選択していないときに Properties パネルの Line Styles 領域で定義されます。詳細は Setting Up a Draftsman Document ページを参照してください。関連するカラーボタンを使用して、線の色を指定します。

ViewSide が Left に設定されている場合、穴ビューから基板端までの距離を指定します。

これらのオプションを使用して、ビューのタイトルを設定します。詳細は Working with Views ページを参照してください。

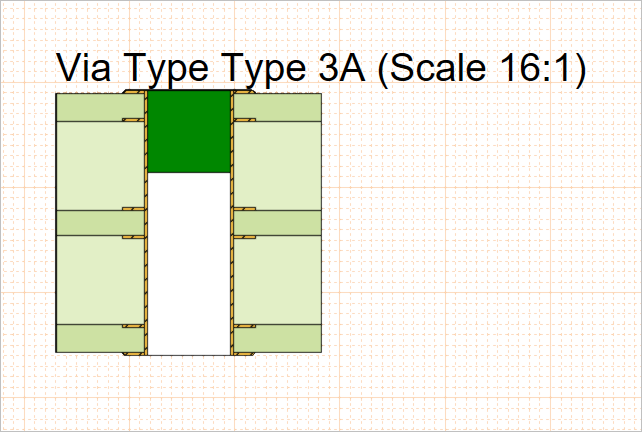

どちら側にカバーを適用するかをドロップダウンで選択します。ビアタイプ 1A、2A、3A、4A、6A では、Top または Bottom のいずれかを選択します。ビアタイプ 1B、2B、3B、4B、5、6B、7 では、このオプションは実質的に無効で、唯一の選択肢として Both  が使用され、これがデフォルトです。

ドロップダウンを使用して、ビューの外形線の描画に使用する線の太さとパターンを選択します。使用可能なオプションは、デザインスペースで何も選択していないときに Properties パネルの Line Styles 領域で定義されます。詳細は Setting Up a Draftsman Document ページを参照してください。関連するカラーボタンを使用して、線の色を指定します。

関連するカラーボタンを使用して、ビューのカバーの描画色を指定します。

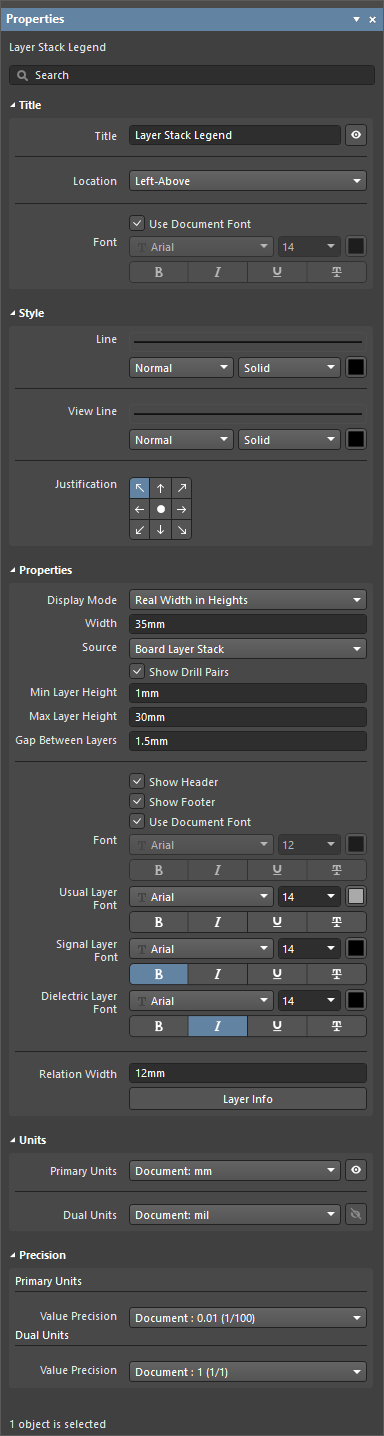

ビューのタイトルを設定するには、これらのオプションを使用します。詳細は、Working with Views ページを参照してください。

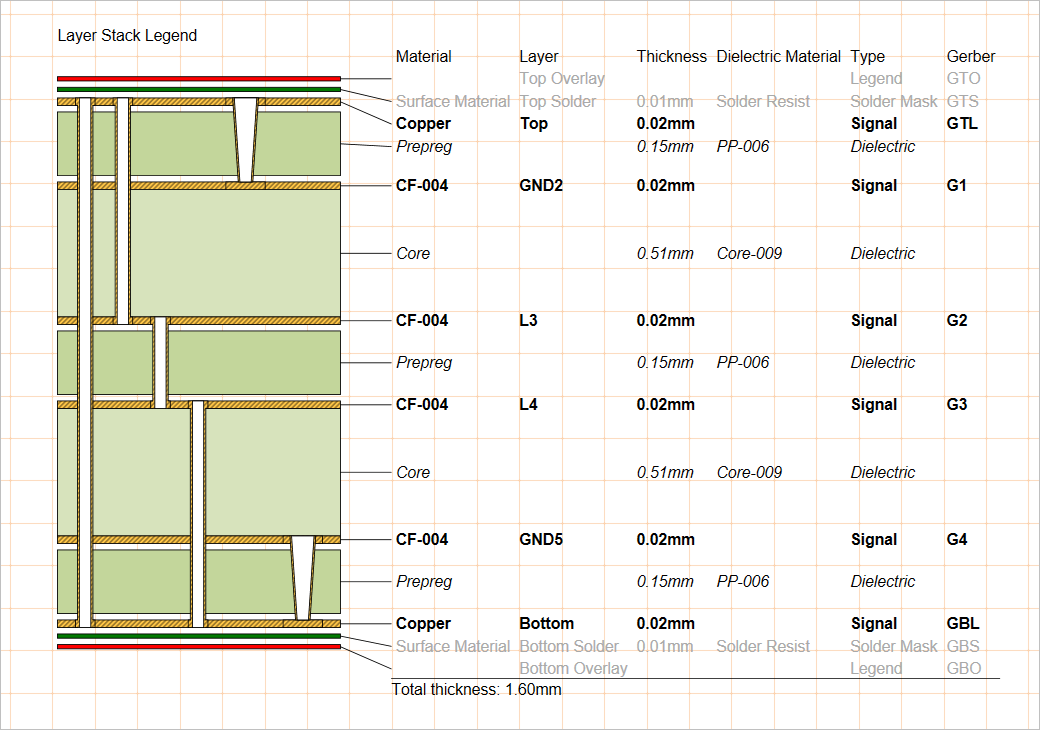

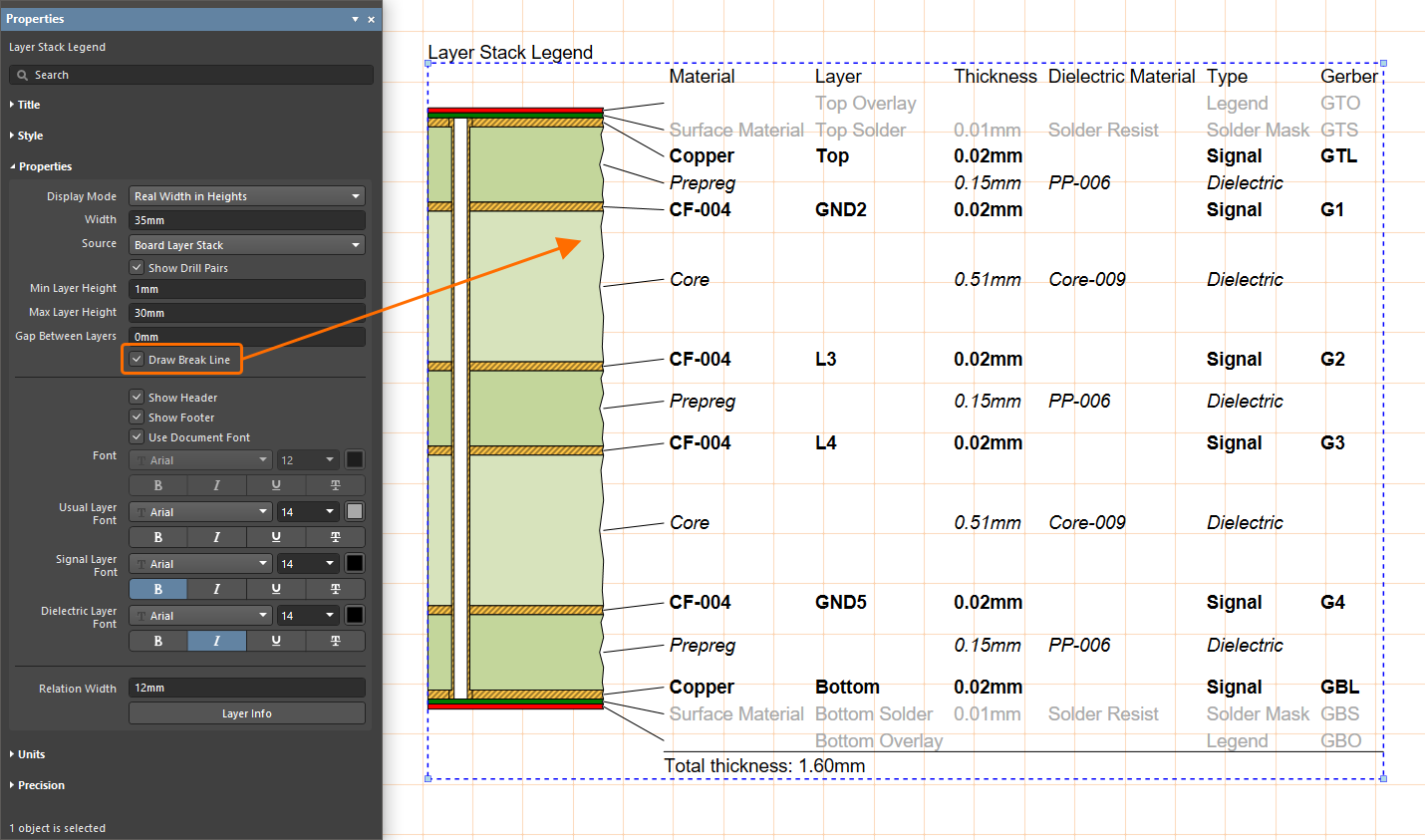

Min Layer Height および Max Layer Height の設定範囲内で、ビューのグラフィック内の各レイヤー表現の描画高さを決定します。レイヤー高さのオプションはドロップダウンから選択します。

• Default – すべてのレイヤーが同じ標準高さで描画されます。

• Real Width in Heights – 各基板レイヤーの実際の厚さに比例した高さでレイヤーが描画されます。

• Align Table Rows – テーブル行の内容に揃う高さでレイヤーが描画されます。

ビューのデータソースとして使用される、PCB エディタの Layer Stack Manager で定義された PCB 設計レイヤースタックです。

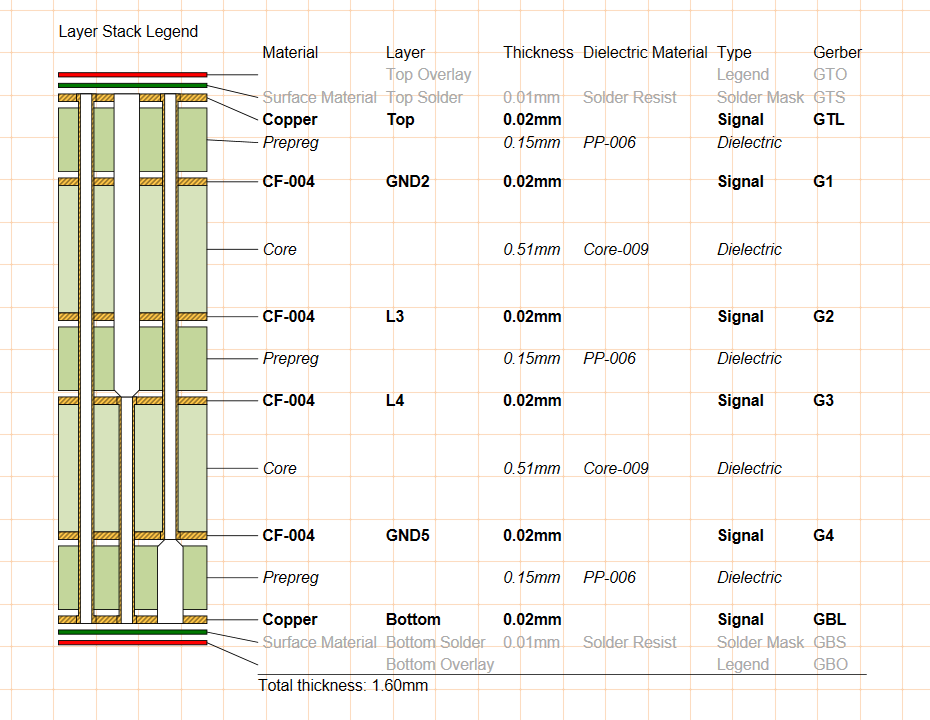

PCB プロジェクトの Layer Stack Manager により PCB エディタで定義されたドリルレイヤーペア（ビアタイプ）のグラフィック表現を有効にします（Blind, Buried & Micro Via Definition の詳細も参照）。

ビューのテーブルで使用するヘッダーおよびフッターフォントを設定します。

• Use Document Font オプションが有効な場合、使用されるフォントは document options で定義されたものになります（デザインスペースで何も選択されていないときに、General 領域の General タブにある Properties パネル内の Document Font エントリ）。

• Use Document Font オプションが無効な場合は、用意されたオプションを使用して、希望するフォントの種類、サイズ、色、および文字属性を選択します。

基板の外層/表面層に関連するテーブル情報（ペースト、シルクスクリーン、ソルダーレイヤーなど）に使用するフォントを設定します。用意されたオプションを使用して、希望するフォントの種類、サイズ、色、および文字属性を選択します。

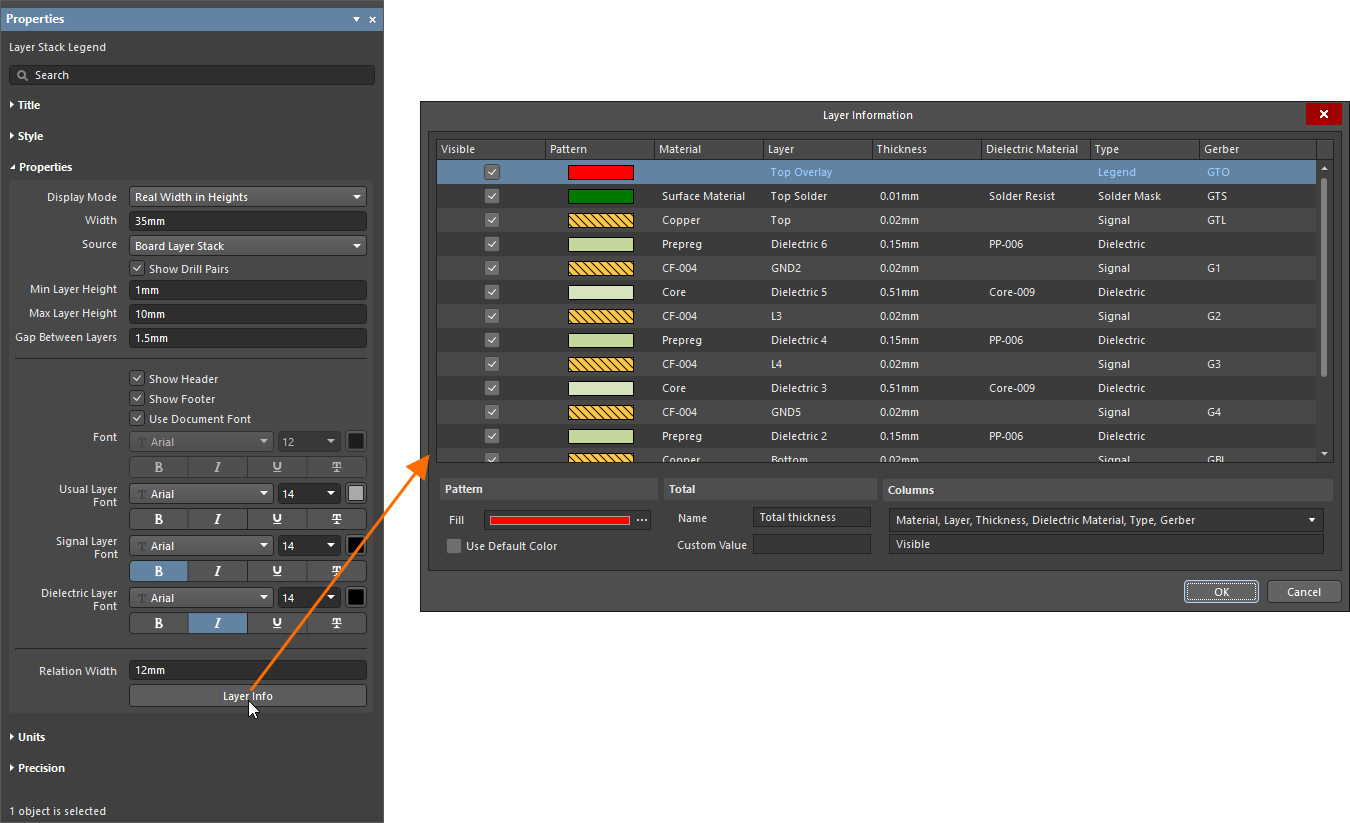

ボタンをクリックして Layer Information ダイアログを開きます – see below。

ビューのテーブルに表示する主測定単位タイプを選択します。関連する  ボタンを使用して、測定単位の表示/非表示を切り替えます。

ビューのテーブルに表示する副測定単位（二重単位）タイプを選択します。関連する  ボタンを使用して、副単位値の表示/非表示を切り替えます。

Value Precision ドロップダウンメニューを使用して、主レイヤー寸法テーブル項目の精度定義（小数点以下最大 5 桁、最終桁は四捨五入）を設定します。

Value Precision ドロップダウンメニューを使用して、有効な場合は副レイヤー寸法テーブル項目の精度定義（小数点以下最大 5 桁、最終桁は四捨五入）を設定します。

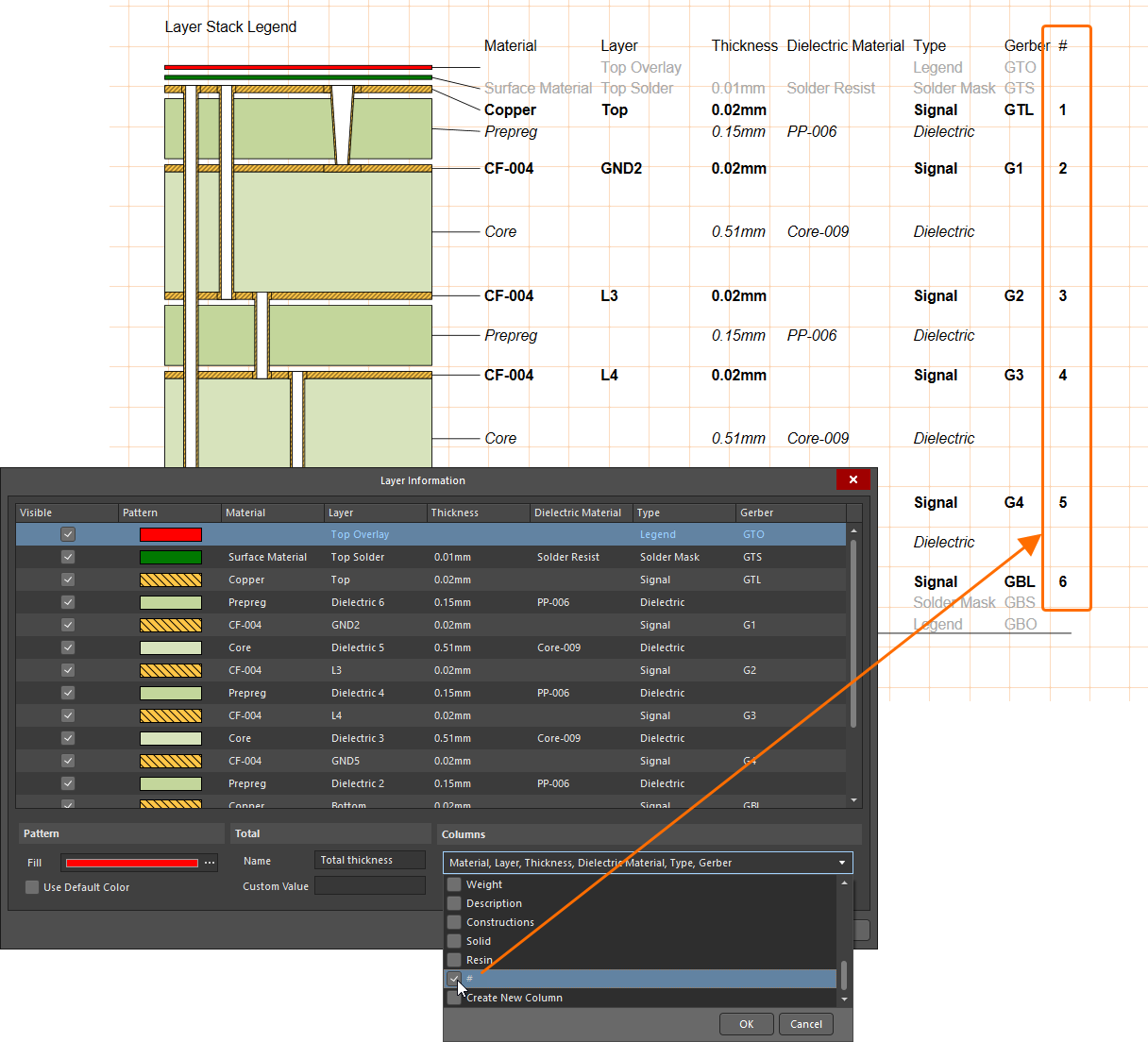

設計内の各レイヤーの情報を表示します。デフォルトは Material、Layer、Thickness、 Dielectric Material、Type、および Gerber です。

• Fill – グリッドで現在選択されているレイヤーのパターンを表示します。 ボタンをクリックすると Fill Style ダイアログが開き、そこで目的のパターンと色を選択できます（）。使用可能なオプションは次のとおりです。

  • Pattern – コンポーネントプロファイル塗りつぶし用のグラフィックパターンです。ドロップダウンメニューから Solid 塗りつぶし、または ANSI パターン（ANSI 31 または ANSI 37）を選択します。

  • Color – パターンの色とその RGB コードを表示します。ドロップダウンを使用して色を指定します。

  • Back Color – パターン背景色とその RGB コードを表示します。ドロップダウンを使用して色を指定します。

  • Scale – 適用された ANSI ハッチパターンの相対的な線間隔です。

  • Rotation – ANSI ハッチング線の角度です。0 の値は 45° に相当します。

  • Hatch Thickness – ANSI パターン線の線幅です。

• Use Default Color – 有効にすると、システムで割り当てられた色を使用します。

• Name – ビューのテーブルフッターに表示される基板総厚みのラベルを表示します（有効な場合）。デフォルトのラベルは Total thickness ですが、必要に応じて名前を変更できます。

• Custom Value – 計算された厚み値の代わりに使用するカスタム基板総厚み値を入力します。

ドロップダウンを使用して、各エントリの横にあるチェックボックスを有効または無効にし、テーブル内の対応する列の表示/非表示を切り替えます。
