Strategies for Selecting the Routing

交互式软件工具的一大挑战，是让这些工具能够“贴合”设计人员的指尖操作，使他们可以轻松、流畅地在各种任务之间切换，例如创建、重塑以及清理布线。要实现这一点，必须能够轻松选中感兴趣的走线。

要选择一条（或多条）已布线的网络：

• 在走线上的任意位置单击以选中一个对象，然后按 Tab 将选择扩展到原始对象所在层上的所有相连走线段。再次按下 Tab 键，会将选择扩展到该网络在所有已使用层上的所有相连对象。如果该网络还有其他与当前所选对象不直接相连的部分，第三次按下 Tab 键会将选择扩展为包含该网络中的所有对象。下一次按 Tab 将恢复为最初的选择集。
• Click+Drag 从右向左拖拽选择一个 矩形，以调用（绿色的）“触碰即选”矩形模式，快速选中多个网络中的某个走线段，然后使用 Tab 键，在该层上为你已选中的所有网络选中所有相连走线。

扩展选择

一种常见情况是需要选择许多彼此接触的对象，例如已布线网络中的走线段，或未布线网络中的连接线。使用刚刚描述的 Select Touching 技巧，相对容易选中一组彼此平行的走线段，但要以交互方式选中整条走线可能会比较困难。

这可以通过先选中一个或多个走线段，然后按 Tab 来扩展选择范围，使其包含接触的走线段，从而轻松实现。

当你按下 Tab 时：

• 第一次：选中同一层上的所有相连布线对象
• 第二次：选中所有层上的所有相连布线对象
• 第三次：选中设计空间中该网络的所有对象（如果没有未连接的网络对象则跳过）
• 第四次：返回到初始选择集

选择连接线或现有走线的技巧

要选择	使用鼠标 + 按键	结果
连接线		绿色选择矩形触碰到的所有可见连接线都会被选中。
现有走线		绿色选择矩形触碰到的所有未锁定走线段都会被选中。使用 Tab 键可在这些网络中选中更多走线段。
元件下方的走线		绿色选择矩形触碰到的所有未锁定走线段 都会被选中。如果不使用 Shift，单击并拖拽可能会被解释为“移动对象”；如果上方是元件，则会移动该元件。元件也会被选中，但当你按 Tab 以选中相连走线段时，元件会被取消选中。 或者，在 Properties 面板 中使用“选择过滤器”来禁用对大对象（例如元件和多边形）的选择。
元件焊盘		绿色选择矩形触碰到的所有未锁定元件焊盘都会被选中。
网络中的其他对象		第一次按 Tab 会添加所选对象所接触的层上的其他对象。 第二次按 Tab 会添加其他层上的所有同网络对象。 继续按 Tab 可在可用的选择状态之间循环切换。
附加走线	+ 上面所示的组合	在选择其他对象时保留当前选择。

选择技巧演示

选择技巧的演示。

其他有用的选择策略

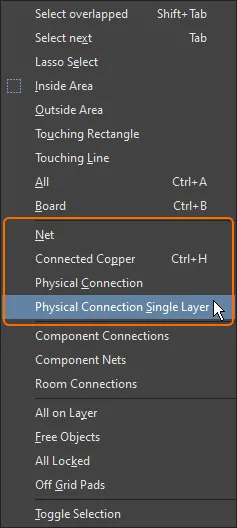

主菜单中的 Edit » Select 子菜单包含若干可用于选择现有布线的命令。
