xSignals での高速設計

Created: 12月 12, 2022 | Updated: 6月 20, 2023


課題

デバイスのスイッチング速度がますます高速化するにつれ、信号の完全性（シグナル・インテグリティ）を維持し、信号のタイミング要件を満たすことが課題になります。シグナル・インテグリティは、制御インピーダンス配線によって管理できます。これは、PCBスタックアップと、各層で使用する配線幅を慎重に設計することで実現します。

タイミング要件は、信号経路の配線長を一致させることで満たします。出力ピンから単一の入力ピンへそれぞれ接続される2ピンの信号経路の集合であれば、長さの算出と比較は単純です。しかし一般的な設計では、信号経路中に直列終端部品が入っていたり、信号に2ピンを超えるピンが含まれていたりすることが多く、その場合は下図に示すように、Balanced TやFly-Byの配線トポロジを用いて配線されることがあります。

Balanced Tトポロジで配線された4個のDDR2 RAMチップ。 ##
Balanced Tトポロジで配線された4個のDDR2 RAMチップ。 ##

解決策

設計者の仕事は、タイミング・バジェットを満たすために許容される最大配線長といった設計要件を、タイミングを確実に満たすためのLengthルールや、潜在的なタイミング不一致を検出するMatched Lengthルールといった設計ルールのセットへ落とし込むことです。

設計者は信号を機能の観点で捉えます（例：「このアドレス信号はこのコネクタから各メモリデバイスへ配線する必要がある。そのため終端抵抗を末端に置いたfly-byトポロジで配線する。さらにソース側に直列終端が必要かもしれない」）。アドレスA0が終端抵抗を通過していても、設計者にとっては抵抗の反対側でもその信号は依然としてA0です。

しかしPCBエディタは、各信号を単に接続されたピンの集合（一般にネットと呼ばれる）として扱います。— ネットA0はこのコネクタのピンからこのメモリ部品のピンへ、次にこのメモリ部品のピンへ…という具合です。直列終端抵抗を追加した瞬間、そのアドレス線は2つの独立したネットになります。これにより、LengthやMatched Lengthといった重要な設計要件（設計ルール）を設計者が指定しにくくなります。

これは、xSignals  (or extended Signal) という機能で管理できます。この機能により、高速信号経路を、終端部品や分岐を含めて、ソースとデスティネーション間を信号が伝搬する「経路」として正しく扱えるようになります。

xSignalは本質的に、2つのノード間の設計者定義の信号経路です。同一ネット内の2ノードである場合もあれば、部品によって分離された関連ネット内の2ノードである場合もあります。xSignalは、LengthやMatched Lengthなどの関連する設計ルールのスコープ指定に使用でき、インタラクティブな長さ調整などの設計作業中にそれらのルールが遵守されるようになります。

新しいxSignalの作成

xSignalは、2つのノード間の設計者定義の信号経路です。 同一ネット内の2ノードの場合もあれば、異なるネット内の2ノードの場合もあります。

xSignalsは、次の方法で定義します。

  1. xSignals Multi-Chip Wizardを使用します。 これがxSignal作成の最も一般的なアプローチで、以下で説明します。

または、最初に対象オブジェクトを選択してから適切なコマンドを選ぶ、次の方法もあります。

  1. 選択したパッドに基づいて単一のxSignalを作成します。必要な開始パッドと終了パッドを選択します（直列終端部品がある場合、これらのパッドは異なるネットに属していても構いません）。パッドは設計空間で直接選択するか、PCBパネルをNetsモードで使用してパッドを検索・選択できます（下図参照）。パッドを選択したら、設計空間で選択したパッドを右クリックしてxSignals » Create xSignal from Selected Pinsコマンドを実行するか、PCBパネルで選択したパッドのいずれかを右クリックしてCreate xSignalコマンドを実行します。新しいxSignalは、PCBパネルのxSignalsモードに一覧表示されます。

    選択したピン（フットプリントのパッド）に基づいてxSignalを定義する場合は、Createコマンドを実行する前に開始パッドと終了パッドのみを選択してください。

    新しいxSignalの名前は、2つのネット名をハイフンで区切って組み合わせたものになります。xSignal名は、PCBパネルのxSignalsモードで編集できます。

    新しいxSignalはxSignalクラスに追加できます。パネルのxSignal Classes領域で右クリックして新しいクラスを作成し、メンバーを追加してください。

  2. ソース部品を選択し、選択した部品を右クリックしてコンテキストメニューからxSignal » Create xSignals between Components コマンドを選択します。Create xSignals Between Componentsダイアログが開き、選択したソース部品が選択状態になります。このダイアログは以下で説明します。
  3. 設計空間で1つ以上の直列部品を選択し、選択した部品のいずれかを右クリックしてコンテキストメニューからxSignal » Create xSignals from Connected Nets コマンドを選択します。Create xSignals From Connected Netsダイアログが開きます。選択したソース部品と、その部品に接続されているネットが選択されます。このダイアログは以下で説明します。
  4. 既存のxSignal内にxSignalを作成したい場合もあります。その場合は、PCBパネルのxSignalモードを使用できます。パネル上部のSelectオプションが有効になっていることを確認し、現在のxSignalを見つけ、パネルのxSignal Primitivesセクションで必要なパッドを選択します。次に、設計空間で選択したパッドのいずれかを右クリックし、このリストの手順2で説明した方法を使って処理を完了します。

パネルのNetsモードで2つのパッドを選択し、選択したパッドのいずれかを右クリックしてCreate xSignalを選択します。パッドが異なるネットに属している点に注意してください。
パネルのNetsモードで2つのパッドを選択し、選択したパッドのいずれかを右クリックしてCreate xSignalを選択します。パッドが異なるネットに属している点に注意してください。

開始パッドと終了パッドが同一ネットにある場合、xSignalは<NetName>_PPnの形式で命名されます。ここでn は、そのネットに対して定義された複数のxSignalを区別するために使用される、次に利用可能な整数です。開始パッドと終了パッドが異なるネットにある場合、xSignalは<StartNet>_<EndNet>_PPnの形式で命名されます。ここでn は、そのネットの組み合わせに対して定義された複数のxSignalを区別するために使用される、次に利用可能な整数です。

xSignals Multi-Chip Wizard

xSignals Multi-Chip Wizardは、単一のソース部品と複数のターゲット部品の間にxSignalsを作成するために使用します。Wizard は、潜在的なxSignalsを特定するために部品指向のアプローチを採用しています。— 単一のソース部品、対象となるネット、ターゲット部品を選択すると、Wizard がソース部品から指定先部品までのすべての潜在的な経路を解析します。解析では、直列の受動部品を通過する経路や、あらゆる分岐に沿った経路も考慮されます。設計者は、生成したいxSignalsを選択でき、必要に応じてMatched Length設計ルールも作成できます。Wizard は、さまざまな一般的なインターフェース回路やメモリ回路に対して、xSignalsとxSignalクラスを自動作成するためにも使用できます。

 このWizardでは、出力ピンをSource、ターゲット入力ピンをDestinationと呼びます。

このウィザードは複数回実行できるツールでもあります。— xSignal Routesページで最初に作成するxSignalsのマスターグループ全体から、そのサブセットを選択してクラスとルールを定義し、その後マスターグループに戻って別のサブセットを選び、クラスとルールを定義する…という作業を繰り返せます。

Wizard の大きな強みの1つは、Wizard とPCBエディタ間の連携が容易なことです。ウィザードのどのページでもxSignalをクリックすると、PCB上でパッドと配線（存在する場合）が視覚的にハイライト表示されます。

現時点では、ウィザードはTジャンクション識別子（tie-pointやbranch-pointとも呼ばれます）の自動追加をサポートしていません。設計に分岐配線が含まれる場合は、次を推奨します。

  1. （存在する場合）ソース部品から受動部品（直列終端抵抗など）までの長さを調整する。
  2. 各分岐について、Tジャンクションからデスティネーション部品までの長さを調整する。
  3. 必要に応じて、受動部品（受動部品がない場合はソース）からTジャンクションまでの残りの長さを調整する。
分岐部分だけの長さを調整する必要がある場合は、Tジャンクションの配線内に、単層・単一パッドの部品を配置してユーザー定義の分岐点を作成してください。詳細は、下のBalanced Tパターンにおける分岐点の定義セクションを参照してください。

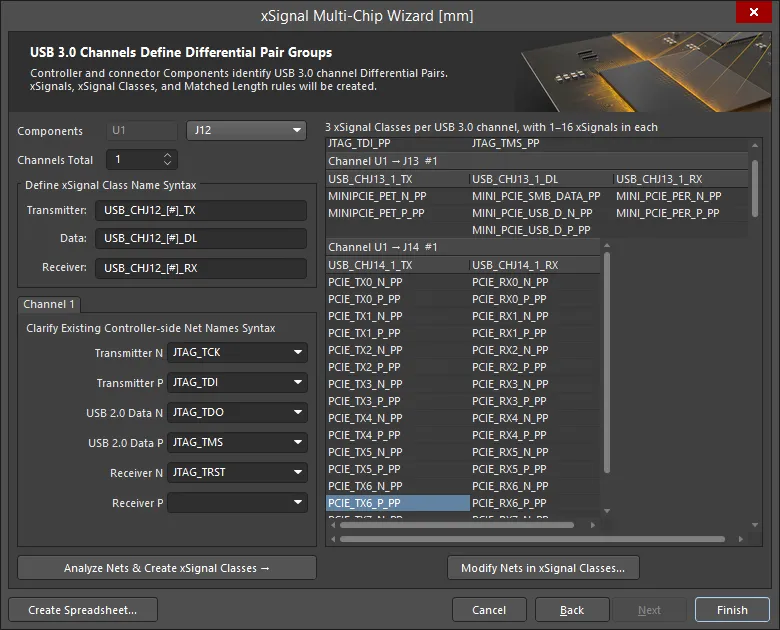

xSignals Multi-Chip Wizardにアクセスするには、メインメニューからDesign » xSignals » Run xSignals Wizardコマンドを選択するか、PCBレイアウト上で右クリックしてxSignals » Run xSignals Wizardを選択します。ウィザードの開始ページが表示されます。

xSignals Multi-Chip Wizard
xSignals Multi-Chip Wizard

xSignals Multi-Chip Wizardの開始ページ

Wizardの2ページ目では、Custom Multi-Component Interconnect、On-Board DDR3 / DDR4、またはUSB 3.0のいずれかを選択するよう求められます。Custom Multi-Component Interconnectモードは、選択したソース部品と複数のターゲット部品の間に複数のxSignalsを定義するために使用します。一方、On-Board DDR3 / DDR4 モードはDDR3またはDDR4メモリ用のxSignalsを作成するために使用します。USB 3.0モードは、各USB 3.0チャネルに対してxSignals、xSignal Classes、Matched Lengthルールを作成します。用途に応じて適切なモードを選択してください。

コンポーネント間の xSignals 作成ダイアログ

定義する xSignals の数が多い場合は、Create xSignals Between Components ダイアログを使用する方が効率的です。Design » xSignals » Create xSignals コマンドからアクセスできるこのダイアログでは、ソースおよび宛先コンポーネントが提示され、1 回の操作で 1 つまたは複数の xSignals を作成できます。このダイアログを使用すると、複数の xSignals をすばやく特定して作成し、必要な xSignal クラスに追加できます。

手順は次のとおりです。
手順は次のとおりです。

Source Component を 1 つ選択します。

  1. 必要な Destination Components を 1 つ以上選択します。
  2. 対象の Source Net(s) を選択します。選択したソースコンポーネントに現在接続されているすべてのネットが一覧表示されます。特定のクラスに関連付けられたネットの場合は、Net Class ドロップダウンからそのクラスを選択します。
  3. Analyze ボタンをクリックします。ソフトウェアは、選択したネットについて、選択したソースと宛先コンポーネント間に存在する可能性のある xSignals を特定しようとします。選択したネットを含み、選択したソースと宛先コンポーネント間を走る可能性のあるすべての xSignals が xSignals フィールドに一覧表示されます。なお、解析アルゴリズムは選択したネットの現在のトポロジに従って処理するため、これが提案される xSignals に影響します。
必要に応じて、Analyze ドロップダウン（Search for direct connections、Through 1 series component、Through 2 series components、または Multipath coupled nets）で適切なオプションを選択することで、ソフトウェアは直列部品（シリーズ部品）をまたいだ検索も行えます。
  1. 解析が実行されると、ダイアログ下部に候補の xSignals が一覧表示され、すべて作成可能（有効）な状態になります。提案された xSignals のリストを注意深く確認し、必要なものだけを有効にしてください。右クリックのコンテキストメニューにあるコマンドを使用して、複数エントリをまとめて切り替えることができます。
  2. ダイアログ下部で必要な class を選択するか、名前を入力して新しいクラスを作成します。クラスを選択しなくても xSignals は作成され、Object Class Explorer ダイアログ（Design » Classes）で任意の xSignal クラスに追加できます。クラスを使用すると、デザインルールの作成と設定を大幅に簡素化できます。
  3. OK をクリックして xSignals を作成します。

ダイアログが閉じ、デザインスペースに戻ります。新しい xSignals は PCB パネルの xSignals モードに一覧表示されます。

各リストの上にあるフィルタを使用すると、目的のコンポーネントやネットをすばやく見つけられます。ワイルドカードもサポートされています。

接続ネットから xSignals を作成（Create xSignals From Connected Nets）ダイアログ

直列終端部品を含む xSignals を作成する場合は、Create xSignals from connected nets コマンドを使用するのが有効です。このコマンドは、コンポーネントを選択しているときに、メインメニューの Design » xSignals サブメニュー、または右クリックの xSignals サブメニューから利用できます。

このコマンドは、抵抗やコンデンサなどの選択した直列終端部品から外側へ向かって xSignals を構築するように設計されています。1 個以上のディスクリート部品、および抵抗ネットワークのような 1 個以上のマルチインスタンスのパック型部品の両方をサポートします。このコマンドを実行すると、 Create xSignals From Connected Nets ダイアログが開きます。

このダイアログを使用して、選択した直列部品をまたぐ xSignals を作成します。この例では 2 つの候補 xSignals が提案されていますが、作成されるのは 1 つだけです。
このダイアログを使用して、選択した直列部品をまたぐ xSignals を作成します。この例では 2 つの候補 xSignals が提案されていますが、作成されるのは 1 つだけです。

手順は次のとおりです。

  1. 単一の Source Component を選択します。
  2. 対象の Source Net(s) を選択します。選択したソースコンポーネントに現在接続されているすべてのネットが一覧表示されます。特定のクラスに関連付けられたネットの場合は、Net Class ドロップダウンからそのクラスを選択します。
  3. Analyze ボタンをクリックします。ソフトウェアは、選択したソースコンポーネントおよび選択したネットに対して存在し得る xSignals を特定しようとします。可能な xSignals はすべて xSignals フィールドに一覧表示されます。
  4. 解析が実行されると、ダイアログ下部に候補の xSignals が一覧表示され、すべて作成可能（有効）な状態になります。提案された xSignals のリストを注意深く確認し、必要なものだけを有効にしてください。右クリックのコンテキストメニューにあるコマンドを使用して、複数エントリをまとめて切り替えることができます。
  5. ダイアログ下部で必要な class を選択するか、名前を入力して新しいクラスを作成します。クラスを選択しなくても xSignals は作成され、Object Class Explorer ダイアログ（Design » Classes）で任意の xSignal クラスに追加できます。クラスを使用すると、デザインルールの作成と設定を大幅に簡素化できます。
  6. OK をクリックして xSignals を作成します。

ダイアログが閉じ、デザインスペースに戻ります。新しい xSignals は PCB パネルの xSignals モードに一覧表示されます。

各リストの上にあるフィルタを使用すると、目的のコンポーネントやネットをすばやく見つけられます。ワイルドカードもサポートされています。

ネット・トポロジの役割

xSignal を定義するとき、それは 2 つのノード（またはパッド）間で定義されます。しかし、PCB パネルの xSignals モードでその xSignal を選択すると、実際には 2 つのパッド間を結ぶ接続ラインの経路に沿って表示されます。これは、ソフトウェアがその xSignal が配線されると想定している経路であることを示しています。こうした動作になる理由は、そのネットに定義されたトポロジに従っているためです。ネット・トポロジは適用される Routing Topology デザインルールによって定義され、デフォルトのトポロジは Shortest です。

簡単なアニメーションでは、CPU が 4 個の DDR3 メモリチップに接続され、フライバイ配線戦略で配線される例を示しています。DRAM_A2 xSignal クラスには 4 つの xSignals が含まれています。まずクラスを選択し、次に各 xSignal を順に選択します。xSignal の経路がネットのトポロジに従っている様子が分かります。現在はデフォルトの Shortest に設定されています。

ネット・トポロジが Shortest に設定されているため、xSignals はプロセッサからメモリチップへ向かう必要な経路に従っていません。
ネット・トポロジが Shortest に設定されているため、xSignals はプロセッサからメモリチップへ向かう必要な経路に従っていません。

Create xSignals Between Components ダイアログを使用する予定がある場合は、xSignal 解析アルゴリズムが意図した配線経路を理解できるように、ネットのトポロジを設定しておく必要があります。

xSignal 作成コマンド

Design » xSignals » Create xSignals コマンド以外にも、条件が満たされると xSignals サブメニューに他の xSignal 作成コマンドが表示されます。

以下に、コマンドと利用可能になる条件の概要を示します。

コマンド 説明
Create xSignal from selected pins

即座に作成単一の xSignal を即座に作成します。このコマンドは、デザインスペースで 2 つ以上のパッドが選択されている場合に利用でき、選択したパッドの 1 つを右クリックしたときに表示されるコマンドと同じです。
Create xSignals between components

このコマンドは、デザインスペースでコンポーネントが選択されている場合に利用できます。実行すると Create xSignals Between Components ダイアログが開き、コンポーネントが事前選択された状態になります。正しい Source と Designation コンポーネントが選択されていることを確認し、解析／作成プロセスを完了してください。

コマンドを起動すると、Create xSignals Between Components dialog が開きます。ダイアログを使用して次のように xSignals を作成します。

  1. 選択したソースコンポーネントは Source Component 領域で選択状態として表示されます。ワークスペースで選択されている他のコンポーネントは Destination Components 領域で選択状態として表示されます。表示されていない場合は、ここで選択してください。
  2. デフォルトでは、ソースコンポーネントのパッドに関連付けられたすべてのネットが（Source Component Nets 領域で）選択されます。必要に応じてこの選択を調整してください。

  3. Analyze ボタンをクリックします。ソフトウェアは、選択したネットについて、選択したソースと宛先コンポーネント間に存在し得る xSignals を特定しようとします。解析アルゴリズムは、選択したネットの現在のトポロジに従う点に注意してください。

    必要に応じて、ボタンに関連付けられたドロップダウンメニューから適切なモードを選択することで、ソフトウェアは直列部品をまたいだ検索も行えます。利用可能なモードは Search for direct connections、Through 1 series component、Through 2 series components、Multipath coupled nets です。
  4. 特定された xSignals はすべてダイアログの xSignals 領域に一覧表示されます。デフォルトではすべて作成対象として選択されています。必要に応じて調整してください。作成した xSignals を xSignal クラスに関連付けることもできます。既存の xSignal クラスを選択するか、新しいクラス名を入力してください。必要であれば空欄のままでも構いません。xSignals は後からいつでも必要なクラスのメンバーとして追加できます。
  5. OK をクリックして xSignals を作成します。ダイアログが閉じ、デザインスペースに戻ります。デザインスペースには、新しく作成された xSignals を表示するフィルタ済みビューが提示されます。xSignal クラスを指定していた場合、そのクラスが（存在しなければ）作成され、xSignals が関連付けられます。
  6. このコマンドは、1 個以上の直列終端部品に対して xSignals を作成する場合に使用します。終端部品を選択してからコマンドを実行すると、Create xSignals from Connected Nets ダイアログが開き、xSignals セット作成プロセスを完了できる状態になります。ダイアログを使用して次のように xSignals を作成します。選択したソースコンポーネントは Source Component 領域で選択状態として表示されます。
Create xSignals from connected nets

デフォルトでは、ソースコンポーネントのパッドに関連付けられたすべてのネットが（Source Component Nets 領域で）選択されます。必要に応じてこの選択を調整してください。Analyze ボタンをクリックします。ソフトウェアは、選択したコンポーネントから伸びる選択ネットに対して存在し得る xSignals を特定しようとします。解析アルゴリズムは、選択したネットの現在のトポロジに従う点に注意してください。

  1. 特定された xSignals はすべてダイアログの xSignals 領域に一覧表示されます。デフォルトではすべて作成対象として選択されています。必要に応じて調整してください。作成した xSignals を xSignal クラスに関連付けることもできます。既存の xSignal クラスを選択するか、新しいクラス名を入力してください。必要であれば空欄のままでも構いません。xSignals は後からいつでも必要なクラスのメンバーとして追加できます。
  2. OK をクリックして xSignals を作成します。ダイアログが閉じ、デザインスペースに戻ります。デザインスペースには、新しく作成された xSignals を表示するフィルタ済みビューが提示されます。xSignal クラスを指定していた場合、そのクラスが（存在しなければ）作成され、xSignals が関連付けられます。Create xSignals Between Components ダイアログを開きます。このコマンドは常に利用可能です。ダイアログを使用して次のように xSignals を作成します。

  3. Source Component 領域でソースコンポーネントを選択します。Destination Components 領域で 1 つ以上の宛先コンポーネントを選択します。

    ソースコンポーネントのパッドに関連付けられたすべてのネットが Source Component Nets 領域に一覧表示されます。対象のネットを選択します。
  4. Analyze ボタンをクリックします。ソフトウェアは、選択したネットについて、選択したソースと宛先コンポーネント間に存在し得る xSignals を特定しようとします。解析アルゴリズムは、選択したネットの現在のトポロジに従う点に注意してください。
    ソフトウェアは、必要に応じてシリーズ部品も検索できます。ボタンに関連付けられたドロップダウンメニューから適切なモードを選択してください。利用可能なモードは、Search for direct connections、Through 1 series component、Through 2 series components、Multipath coupled netsです。
  5. 特定されたxSignalはすべて、ダイアログのxSignals 領域に一覧表示されます。デフォルトではすべて作成対象として選択されています。必要に応じて調整してください。
  6. 作成したxSignalをxSignalクラスに関連付けることもできます。既存のxSignalクラスを選択するか、新しいクラス名を入力してください。必要であればフィールドを空欄のままにしても構いません。xSignalは後からいつでも、必要なクラスのメンバーとして追加できます。
  7. OK をクリックしてxSignalを作成します。ダイアログが閉じ、デザインスペースに戻ります。そこでは、新しく作成されたxSignalを表示するフィルタ済みビューが提示されます。xSignalクラスが指定されている場合は、それが（存在しなければ）作成され、xSignalがそのクラスに関連付けられます。

バランスTパターンにおける分岐点の定義

バランスT配線戦略の課題の1つは、Tポイント以降の幹線（トランク）と枝線（ブランチ）の長さをどのように等しくするかです。ネット内で利用可能なノードはパッド上にしかないため、トランク用、および分岐点から各枝の終端まで用に別々のxSignalを定義することはできません。分岐点は、下の画像の赤い点で示されています。

この問題を解決する方法の1つは、単一ピンのコンポーネントをネットに追加することです。設計で使用しているビアと同じサイズの単一パッドを持つコンポーネントを作成します。分岐点コンポーネントのパッドが単層であれば、ブラインド／ベリードビアと組み合わせて使用することもでき、ビアの開始層または終了層に配置することで、配線の作り方に対して完全な柔軟性が得られます。分岐点コンポーネントをPCBにのみ含めたい場合は、分岐点コンポーネントのTypeをMechanicalに設定してBOMから除外し、回路図との同期問題を防いでください。分岐点コンポーネントを回路図に含める予定がある場合は、コンポーネントのTypeをStandard (no BOM)に設定できます。

バランスT配線では、中間の分岐点間で長さを一致させる必要がある場合があります。
バランスT配線では、中間の分岐点間で長さを一致させる必要がある場合があります。

分岐点はネット内のノードであるため、これでトランクのみ、各主要ブランチ、必要に応じて各小ブランチについてもxSignalを定義できるようになります。これらを使ってマッチド長のデザインルールの適用範囲（スコープ）を設定でき、長さ合わせをどの粒度で行うかを設計者が完全に制御できます。

xSignalの管理

PCBパネルのモードでは、3つの主要領域が、現在のPCB設計のxSignal階層を反映するように（上から順に）変化します。

  • xSignal Classes
  • クラス
  • 内の個々のxSignalsxSignalを構成する個々のxSignal Primitives（パッド、配線、ビア）

xSignalクラス領域

xSignal Classes領域には、定義済みのxSignalクラスのコレクション、または利用可能なすべてのクラス（<All xSignals>）が一覧表示されます。

クラスを選択すると、中段の領域（xSignals）にそのxSignalリストが表示され、PCBデザインスペースにも表示されます。

既存のxSignalコレクションから新しいxSignalクラスを作成するには、領域内で右クリックし、コンテキストメニューからAdd Classを選択してEdit xSignal Class dialogを開きます。ダイアログには、管理ボタンを使って新しいクラスのメンバーとして追加／削除できる利用可能なxSignalが一覧表示されます。Nameフィールドで、新しいxSignalクラスに適切な名前を定義してください。

Edit xSignal ClassダイアログでxSignalメンバーを追加／削除して、xSignalクラスを作成または追加します。
Edit xSignal ClassダイアログでxSignalメンバーを追加／削除して、xSignalクラスを作成または追加します。

パネル領域の右クリックコンテキストメニューでは、削除（Delete）や、PCBデザインスペースでの視覚的表現の変更（例：Change xSignal Color）も行えます。

クラスの操作について詳しくは、Working with Classes on a Schematic & PCB ページを参照してください。

xSignal領域

パネルの中段領域には、上の領域で選択したxSignalクラスからのxSignalが表示されます。

デフォルトでは、各xSignalに対して次の情報が一覧表示されます。

  • – この機能には2つの役割があります。
    • 背景色 – xSignalに割り当てられた色（デザインスペースでxSignalを表す細い線の色）です。右クリックして、現在選択されているすべてのxSignalに対してChange xSignal Color を実行します。
    • 表示チェックボックス – これを使用すると、現在選択されているかどうかに関係なく、常にxSignalを表示できます。
  • Name – xSignalの名前。
  • Node Count – このxSignal内のパッド総数。
  • Routed Length – 配線を構成する配置済みのトラックおよび円弧セグメントの長さの合計に、ビアを通過する垂直距離（下記注記参照）を加えたものです。配線長計算では、重なり合うトラックセグメントや、パッド内の配線のうねり（wiggles）を解決しようとはしません。
  • Signal Length – ノード間の総距離を正確に計算します。信号長の計算には次の注記が適用されます。
    • パッド内の重なりやうねりを解決します。
    • トラックや円弧以外のオブジェクト（例：リージョンやフィル）で作成された配線パスを扱えます。
    • ビアを通る垂直距離を含みます（下記注記参照）。
    • このxSignalのTotal Pin/Package Lengthを含みます。
    • このxSignalのUn-Routed (Manhattan) Lengthを含みます。

    • 適用されるLength/Matched Lengthデザインルールに準拠していない場合、信号長が色付き背景で表示されてフラグ付けされます。短すぎる信号長は黄色、長すぎる信号長は赤で表示されます。

      LengthおよびMatched Lengthデザインルールの適用方法について詳しくは、Length Tuningを参照してください。
  • Total Pin/Package Length – そのxSignal内のすべてのパッドにおけるPin Package Length値の合計です。この値はPCBパッドのプロパティとして定義され、回路図のピンでも指定できます。
  • Unrouted (Manhattan) Length – 未配線区間すべての垂直＋水平（X+Y）距離。
  • Margin – 実際の信号長と、適用されるLength/Matched Lengthデザインルールで定義された目標信号長との差。

領域内で右クリックし、Columnsサブメニューを使用して次の列を追加します。

  • Delay – 信号がその配線に沿って伝搬するのにかかる時間。
Columnsサブメニューを使用して列の表示／非表示を切り替えます。
Vertical distance through a via – 信号がビアを通って移動する垂直距離は、開始層と停止層の銅層の間にあるすべての層厚（銅および誘電体）の合計に、開始層厚の半分と停止層厚の半分を加えたものです。層厚はLayer Stackで定義します。

xSignalプリミティブ領域

PCBパネルの第3領域であるxSignal Primitivesには、現在選択されているxSignalの構成要素（プリミティブ）がすべて一覧表示されます。

領域のShow nodes onlyチェックボックスを選択すると、プリミティブの一覧をxSignalの開始／終了点ノードであるパッドに限定できます。このモードでは、選択したxSignalは、PCBデザインスペース上でノードパッド同士が細いトレース（トラックではない）で結ばれた形で表示され、これがxSignalパスを表します。

下段のxSignal Primitives領域には、選択したxSignalのすべての要素（パッド、ビア、トラックなど）と、それぞれの遅延が一覧表示されます。
下段のxSignal Primitives領域には、選択したxSignalのすべての要素（パッド、ビア、トラックなど）と、それぞれの遅延が一覧表示されます。

デザインスペースでのxSignal表示

xSignalはデザインスペース上で細い線として表示されます。この線はxSignalがたどる経路を示します。線の全長は、そのxSignalの信号長に対するX/Y成分です。全体の信号長に対するZ（垂直）成分は上で説明したとおりです。

下の画像では、差動ペアのxSignalが示されています。ペアのうち未選択のメンバーのxSignalも、パネルでそのxSignalのチェックボックスが有効になっているため表示されたままです。

xSignalはデザインスペース上で細い線として表されます。この差動ペアでは、パネルで1つしか選択されていなくても、表示チェックボックスが有効なため両方のxSignalが表示されたままです。
xSignalはデザインスペース上で細い線として表されます。この差動ペアでは、パネルで1つしか選択されていなくても、表示チェックボックスが有効なため両方のxSignalが表示されたままです。

xSignalの削除

パネルでxSignalを選択し、xSignalリストの下にあるDeleteボタンをクリックします。あるいは右クリックしてコンテキストメニューからDeleteを選択するか、キーボードでDeleteを押します。

xSignalクエリキーワード

PCBエディタには、強力で高度なfiltering engineが含まれています。このエンジンは、デザインスペースでオブジェクトを検索する際、対話的／自動の設計タスク中にルールを適用する際、そしてルール準拠をチェックする際に、オブジェクトを特定するために使用されます。設計者は、フィルタリングエンジンが認識するクエリキーワードを用いてクエリを記述し、関心のあるオブジェクトをフィルタリングエンジンに指示します。

設計ルールおよびデザインスペースフィルタで使用するために、次のxSignalタイプのクエリキーワードが追加されています。

所属チェック型キーワード

  • InxSignal - 指定したxSignalにオブジェクトが含まれているか（例：InxSignal('DRAM_A0_PP1')
  • InxSignalClass） - 指定したxSignalクラスにオブジェクトが含まれているか（例：InxSignalClass('PCIE')
  • IsxSignal） - 指定した名前のxSignalであるか（例：IsxSignal('DRAM_A0_PP1')

）IsxSignal('DRAM_A0_PP1')

属性チェック型キーワード

  • InAnyxSignal - いずれかのxSignalにオブジェクトが含まれているか（例：InAnyxSignal

）InAnyxSignal

xSignalに対するデザインルールのサポート

デザインルールは、要件をPCBエディタが理解して遵守できる指示セットへ変換する方法です。ルールは、オブジェクト配置中（Online DRC）にチェックすることも、後処理（Batch DRC）としてチェックすることもできます。xSignalは、デザインルールを適用すべきオブジェクトを定義するために使用できます。

► Design Rulesの詳細

► Length Tuningの詳細

Matched Lengthルール

Matched Length デザインルールは、指定したネットの長さが指定範囲内に収まることを保証するために使用します。このルールは高速設計において不可欠です。高速設計での課題は、信号が到達するまでの時間（全体の配線長で決まる）だけではなく、指定した信号が同時に到達することがどれほど重要か、という点にあります。信号のスイッチング速度、信号の役割、基板で使用する材料によって、許容差は500 mils程度になる場合もあれば、1 mil程度しか許されない場合もあります。

下の画像は、xSignalクラスPCIE内のxSignalsをターゲットにするよう設定したMatched Lengthデザインルールの例で、同クラス内の各差動ペアについて、ペア内の長さ差をテストします。クラス内の各ペアは、ペア内2つのネット間のDelay Toleranceが2ps delay以下となる配線長でルーティングされている必要があります。

Matched LengthデザインルールのConstraintsでは、ターゲットとなる全ネットの長さを一致させる（Group Matched Lengths）か、ターゲットネット内の各差動ペアの2ネットを一致させるか、いずれかを選択する必要がある点に注意してください。
Matched LengthデザインルールのConstraintsでは、ターゲットとなる全ネットの長さを一致させる（Group Matched Lengths）か、ターゲットネット内の各差動ペアの2ネットを一致させるか、いずれかを選択する必要がある点に注意してください。

下の画像は、パネルでPCIE_TX xSignalクラスを選択し、設計空間でそれらのxSignalsを選択している例です。

PCIEクラスに加えて、TXおよびRXペア用のクラスも定義されています。TX xSignalsのうち1つが、適用されるマッチド長ルールに違反している点に注意してください。 ##
PCIEクラスに加えて、TXおよびRXペア用のクラスも定義されています。TX xSignalsのうち1つが、適用されるマッチド長ルールに違反している点に注意してください。 ##

単一ネットと差動ペアの両方を含むxSignalsを長さ調整する予定がある場合、次のルールを作成してください。

  • 長さ一致要件を定義するMatched Lengthルールbetween nets and differential pairs in xSignals。あるネット/ペアの長さを別のネット/ペアの長さと比較してテストするように設定するには、Group Matched Lengths オプションを有効にします。
  • 2つ目として、優先度がより高いMatched Lengthルールを作成し、within-pair の長さ一致要件を定義します。ペアの片側メンバーをもう片側メンバーと比較してテストするように設定するには、Within Differential Pair Length オプションを有効にします。

このようなxSignalsの長さを調整するための良い手順は次のとおりです。

  1. xSignalのネットおよび差動ペアを配線します。
  2. Interactive Length Tuning コマンドを使用して単一ネットを長さ調整します。
  3. between のペアをInteractive Differential Pair Length Tuning コマンドで長さ調整します。長さ調整では、最長ペア内の最長信号長をTarget Lengthとして使用し、ペア内の最長ネットをこの長さに合わせて調整します。
  4. within 短い方のネットを、Interactive Length Tuning コマンドを使用して、各ペア内で相手側ネットに対して長さ調整します。
  5. 次に、PCB Rules and Violations パネルを使用してwithin-pair Matched Net Lengthルールを確認できます。これを行うには、パネルのRule Classes セクションでMatched Net Lengths を選択し、必要なMatched Length ルールを右クリックして、コンテキストメニューからRun DRC Rule <RuleName> コマンドを選択します。必要に応じて単一ネットのチューニング用アコーディオンを調整します。
  6. 続いて、同様にPCB Rules and Violations パネルを使用してbetween-pair Matched Net Lengthルールを確認します（上で説明した手順を使用）。必要に応じて差動ペアのチューニング用アコーディオンを調整します。

Length Rule

Length デザインルールは、全体の配線長が指定範囲内に収まることを保証するために使用します。このルールは通常、ターゲットネットが指定長より長くならないことを保証するために使用します。たとえば、回路のタイミング要件が満たされることを保証する目的です。Lengthルールは、上記に示したxSignalタイプのクエリを考慮します。

Return Path Rule

Return Path デザインルールは、ルールがターゲットとする信号の上または下にある指定参照層に、連続した信号リターンパスが存在するかをチェックします。リターンパスは、信号層上に配置されたフィル、リージョン、ポリゴンポアから作成でき、またはプレーン層でも構いません。

リターンパス層は、選択したImpedance Profileで定義される参照層です。High Speedルールカテゴリで新しいReturn Pathデザインルールを追加します。

下の画像はReturn Pathルール違反の例で、xSignalのリターンパスポリゴンに、ビアが通過するための穴が開いています。

PCB Rules and Violationsパネルを使用してReturn Pathルール違反を特定します。 ##PCB Rules and Violationsパネルを使用してReturn Pathルール違反を特定します。 ##

Accurate Length Calculations

高速設計ルールを定義するうえでの重要要件は、配線長を正確に計算することです。従来の信号長計算の方法は、配線に使用されたすべてのセグメントの中心線長を合計し、さらにビアの高さによる垂直距離（元々は基板厚で決めていた）を加算する、というものです。

しかし、この方法は以下の理由などにより高速設計には不十分です。

  • 積層・重なり合うオブジェクト - ネット内のすべてのオブジェクトの中心線長を単純に加算するアルゴリズムでは、積層や重なり合いに対応できません。
  • オブジェクト内での配線経路の蛇行 - パッドやビアの内部に完全に含まれる配線オブジェクトが存在することが多く、下の最初の画像に示すように、誤って長さが加算される場合があります。2枚目の画像は、フィルオブジェクトが配線の一部である場合に、正しく長さを計算する方法を示しています。
  • ビア長 - ブラインドビアや埋め込みビアは基板の全層を貫通しないため、基板厚だけでは垂直長を十分に正確に求められません。ビアが通過する銅厚および絶縁厚を考慮し、実際のビア高さを使用する必要があります。

PCBエディタの長さ計算機能は、可能な限り最も正確な配線長を返します。

長さ計算は、これら2つの画像に示すように、最短経路の中心線に沿って正確に計算されます。
長さ計算は、これら2つの画像に示すように、最短経路の中心線に沿って正確に計算されます。

ビアについては、通過する層とスタックアップ寸法に基づいて正確な長さが計算されます。画像はPCBパネルのNetsモードからのものです。
ビアについては、通過する層とスタックアップ寸法に基づいて正確な長さが計算されます。画像はPCBパネルのNetsモードからのものです。

Pin Package Delay

500 MHzを超えるすべての高速設計では、接続媒体（ダイへのボンドワイヤ）が信号に遅延を導入します。このデバイス内部の遅延は、ピン・パッケージ遅延（pin-package delay）と呼ばれます。設計およびPCBの観点で2つのデバイスが完全にピン互換であっても、パッケージのフライトタイムはデバイス間で異なるため、考慮する必要があります。フライトタイム情報は、そのデバイスのIBIS 6ドキュメント内で確認できます。Package Pins情報は、I/Oプランニング段階、またはFPGAであれば合成後に考慮すべきです。すべてのデバイスメーカーはパッケージ遅延を提供できるはずで、ピコ秒の遅延または長さとして指定されます。

遅延は、設計にPin Package LengthまたはPropagation Delayとして含めることができ、回路図エディタのピン、またはPCBエディタのパッド/ビアの各フィールドを使用して設定します。入力した値は次のように扱われます。

Pin Package Length - 各ネット内のすべてのピン・パッケージ長はPCBエディタで加算され、Total Pin/Package Lengthとなり、そのネットの全体Signal Lengthに含まれます。PCBパネルのNetsモードを参照して、Signal Lengthについて詳しく学んでください。

Propagation Delay - 各ネット内でピン/パッドおよびビアに対してユーザー定義された遅延値はすべて、PCBエディタでそのネットの配線遅延に加算されます。配線遅延は、Layer Stack Managerに組み込まれたSimbeor®フィールドソルバによって自動計算されます。パッドおよびビアの遅延は自動計算されませんが、ユーザー定義できます。

  • LengthおよびMatched Lengthデザインルールは、LengthまたはDelayに基づいて設定できます。
  • Signal Length、Total Pin/Package Length、およびDelayは、PCBパネルのさまざまなモード（Nets mode、Differential Pairs Editor mode、xSignals modeなど）で表示できます。PCBパネルの列見出しを右クリックして、列の有効/無効を切り替えます。
  • Simberian®のSimbeor SFS（準静的フィールドソルバ）は、Layer Stack Managerで定義された物理特性に基づいて配線遅延を計算するために使用されます。
  • ユーザー定義のPin Package LengthとPropagation Delayの値は互いに独立しており、前述のとおりSignal LengthおよびDelayの値に加算されます。相互に影響しないため、必要に応じて両方の値を指定できます。

Including the Delay in the Schematic

ピン・パッケージ長は、PinモードのPropertiesパネルで、回路図コンポーネントのピン属性として定義できます。ソフトウェアは基になるドキュメントのUnitsをデフォルトで使用します。必要に応じて、値とともに単位を入力してください。

必要な単位でピン・パッケージ長を入力します。
必要な単位でピン・パッケージ長を入力します。

  • コンポーネントのピンプロパティは、ライブラリエディタ、または回路図シート上のComponentモードにあるPropertiesパネルのPinsタブでも編集できます。そのパネルのタブで  をクリックしてComponent Pin Editorを開くと、そのコンポーネント内のすべてのピンのすべてのプロパティを編集できます。値はグリッド上で直接編集でき（セルを選択して新しい値を入力）、カーソルキーで隣接セルへ移動できます。単位を入力しなかった場合は、デフォルト単位が自動的に追加されます。
  • または、SCH Listパネルを使用して、データシートから複数のPin/Pkg LengthsまたはPropagation Delayの値をコピー＆ペーストし、回路図ライブラリエディタで選択したコンポーネントのピン一式に貼り付けることもできます（画像を表示）。クリップボードの内容を選択セルに直接貼り付けるだけでなく、パネル内で右クリックしてSmart Grid Pasteダイアログにアクセスすることもでき、ピンへ追加データを取り込むプロセスをより細かく制御できます。

PCBエディタで遅延を定義する

ピンのパッケージ長（Pin Package Length）と伝搬遅延（Propagation Delay）の値は、PropertiesパネルのPadモードに示されるようにPCBレイアウトへ転送されます。

ピンのパッケージ長と伝搬遅延の値は回路図からPCBへ転送されますが、PCB側で直接定義することも可能です。
ピンのパッケージ長と伝搬遅延の値は回路図からPCBへ転送されますが、PCB側で直接定義することも可能です。

PCBパネルでピン／パッケージ長と伝搬遅延を確認する

Pin/Pkg LengthはSignal Lengthの計算に自動的に含まれ、その結果はPCBパネルの各種モードで表示されます。パネルをNetsモードに設定すると、選択したネット内のピンに対するPin/Pkg Lengthの値を確認（または編集）できます。Routed Length列が配線（ルーティング）の長さを反映し、Signal Length列が配線長に加えてそのネット内のPin/Pkg Lengthを含めた長さを反映している点に注目してください。

Pin/Pkg Lengthと、それがSignal Lengthに与える影響は、PCBパネルのNetsモードに表示されます。
Pin/Pkg Lengthと、それがSignal Lengthに与える影響は、PCBパネルのNetsモードに表示されます。

下の画像では、伝搬Delay列が、Matched Lengthデザインルールに不合格となっているxSignalsのペアが2組あることを示しています。ハイライトがDelay列に出ているため、このルールがLength UnitsではなくDelay Unitsを使用するよう設定されていることが分かります。

Delay列は、Matched Lengthデザインルールに不合格となっているxSignalsのペアが2組あることを示しています。Delay列は、Matched Lengthデザインルールに不合格となっているxSignalsのペアが2組あることを示しています。

信号長（Signal Length）、総ピン／パッケージ長（Total Pin/Package Length）、および遅延（Delay）は、PCBパネルのさまざまなモード（Netsモード、Differential Pairs Editorモード、xSignalsモードなど）で表示できます。PCBパネルの列見出しを右クリックして、列の有効／無効を切り替えてください。

xSignalsに長さが含まれる仕組み

Pin/Pkg Lengthは、次の場合に全体のxSignal長へ自動的に含まれます。

  • その信号がxSignal定義の一部である
  • そのパッドがフライバイ配線パターンで接続されていない（そのパッドに接続されるトレースが1本のみ）

フライバイ配線パターン（入口と出口のポイントを持つ）で接続されているパッドは、長さの計算から除外されます。

ネット関連の用語

PCBエディタでは、次の用語が使用されます。

  • Net – 相互に接続されたコンポーネントのピン（ノード）の集合。これらのノードがどのように接続されるかという配置はトポロジーと呼ばれ、デフォルトのトポロジーは最短です。
  • From-To – 概念的には、From-Toはネット内の2つのノード間を結びます。From-Toは、そのネット内のトポロジー（ノードの配置）に従うように作成できます。たとえば、ネットのトポロジーがR1-1→U1-5→U3-2→R5-2である場合、このネットには3つのFrom-To（R1-1→U1-5、U1-5→U3-2、U3-2→R5-2）を持たせることができます。トポロジーを変更すると、作成可能なFrom-Toも変わります。From-Toは、PCBパネルのFrom-Toモードで、Generateボタンをクリックしてトポロジーに基づいて作成するか、ネット内の2つのパッドを選択してからAdd From Toボタンをクリックして作成します。
  • xSignal – ユーザー定義のノード集合。通常はネットのサブセット（このノードからあのノードまで）であるか、終端抵抗のような直列部品を含む2つのネットの組み合わせです。

## このページの画像で使用しているiMX6 Rex開発ボードについて、FEDEVEL AcademyのRobert Feranec氏（www.fedevel.com）に感謝します（http://www.imx6rex.com/）。

AI-LocalizedAI で翻訳
問題が見つかった場合、文字/画像を選択し、Ctrl + Enter キーを押してフィードバックをお送りください。
機能の可用性

利用できる機能は、所有する Altium ソリューション (Altium Develop、Altium Agile のエディション (Agile Teams、または Agile Enterprise)、または Altium Designer (有効な期間)) によって異なります。

説明されている機能がお使いのソフトウェアに表示されない場合、Altium の営業担当者にお問い合わせください。

従来のドキュメント

Altium Designer のドキュメントは、バージョンごとに掲載されなくなりました。Altium Designer の旧バージョンのドキュメントは、Other Installers ページの Legacy Documentation の項目をご覧ください。

Content
