OrCAD导入

Altium Designer 的导入向导可以处理包括 OrCAD^® 设计的完整翻译，包括 Capture^™ 原理图、Layout^™ PCB 文件和库文件（直到 OrCAD 版本 17.2）。导入向导通过分析导入的文件并为项目结构、层映射、PCB 脚印命名等提供默认设置和建议设置，从而消除了设计翻译通常带来的许多麻烦。向导步骤提供的灵活性让您在承诺进行实际翻译过程之前，对文件翻译设置有尽可能多或尽可能少的控制。

安装导入器

OrCAD 导入/导出工具可以与所有其他导入器和导出器一起作为 Altium Designer 初始安装的一部分进行安装。确保在 Altium Designer 安装程序的选择设计功能页面上启用OrCAD选项 - 它是导入器\导出器功能集的一部分。

OrCAD 导入/导出工具被选中作为导入器\导出器功能区的一部分进行安装。

如果在软件最初安装时没有添加支持，可以在通过扩展与更新视图（点击工作区右上角的控件，并从菜单中选择扩展和更新）管理安装的扩展和更新时，从配置平台页面添加。

1. 在视图的已安装页面，点击右上角的配置按钮，以访问配置平台页面。

访问扩展与更新视图的配置平台页面。

2. 向下滚动页面，并在页面的导入/导出区域启用OrCAD项。

在Importers\Exporters下启用OrCAD选项。

3. 在扩展 & 更新页面的右上角点击应用按钮。Altium Designer必须重启以使更改生效；在对话框提示时点击是以重启。

导入OrCAD文件

通过Altium Designer的导入向导（文件» 导入向导）可以使用OrCAD设计文件导入器，只需在向导的选择要导入的文件类型页面上选择Orcad设计和库文件选项。向导提供了指定原理图/pcb设计文件和库文件的选项，以及OrCAD到Altium Designer PCB层映射选项。

OrCAD 设计和库文件 导入 OrCAD 设计 点击“添加”以选择要包含在导入过程中的 OrCAD 设计文件。您可以通过点击“移除”来删除选定的文件。 导入 OrCAD 库 点击“添加”以选择要包含在导入过程中的 OrCAD 库文件。您可以通过点击“移除”来删除选定的文件。 报告选项 使用“报告选项”页面来设置一般日志报告选项。 在“一般设置”下，启用所需选项：“记录所有错误”、“记录所有警告”和“记录所有事件”。 原理图一般选项 使用向导的此页面来控制如何导入 OrCAD 对象。 如果需要，启用“将 OrCAD 组件矩形转换为 Altium Designer 矩形”。 如果需要，启用“将 OrCAD 离页连接器转换为 Altium 端口（而不是默认的离页连接器）”。 原理图表单选项

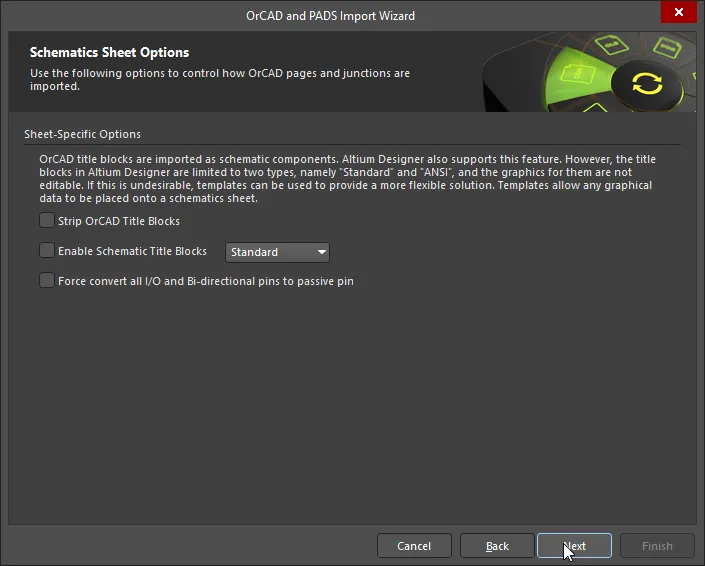

使用此向导页面来控制如何导入OrCAD页面。

标题块 - OrCAD标题块作为原理图组件被导入。在Altium Designer中，标题块仅限于两种类型：标准和ANSI，且它们的图形是不可编辑的。如果您需要更灵活的解决方案，可以使用模板。模板允许将任何图形数据放置到原理图页上。

• 去除OrCAD标题块 - 启用以去除OrCAD标题块。
• 启用AdvSCH标题块 - 勾选以启用AdvSCH标题块。使用下拉菜单选择标准或ANSI。

引脚到引脚间距

OrCAD的引脚到引脚间距功能目前在Altium Designer中不可用。使用以下选项来指定所需的间距比例和表格大小调整。

• 引脚到引脚间距 – 输入所需的间距比例。
• 调整表格大小 – 根据上述文本框中输入的引脚到引脚间距，启用以调整表格大小。

原理图参数和网络连接选项

使用此向导页面来控制如何导入OrCAD属性和连接点。

属性 - OrCAD属性通常作为原理图参数导入，但线属性除外，线属性被作为文本导入。

• 自动定位参数 - 启用后，在旋转或其他移动后自动将原理图参数放置到不碍事的位置。
• 禁用“标记手动参数” - 手动定位的参数将被标记为蓝点。勾选此框以禁用此功能。
• 强制将所有I/O和双向引脚转换为被动引脚 - 启用以强制将所有I/O和双向引脚转换为被动引脚。
• 导入OrCAD连接点 - 使用下拉菜单选择要导入哪些连接点。选项包括：仅交叉连接点 和 全部。

PCB颜色和规则选项

选项

• 导入文件后运行在线DRC – 使用下拉菜单在禁用在线DRC和使用首选项设置之间选择，这取决于您希望在导入文件后如何运行DRC。
• 使用Orcad颜色设置 – 启用以使用导入的Orcad颜色设置。

设计规则

• 导入焊膏掩模规则 – 允许导入Orcad焊膏掩模规则。
• 导入焊膏规则 – 允许导入Orcad焊膏规则。
• 允许焊盘下方通孔 – 允许导入的通孔位于焊盘下方。
• 将自由通孔作为通孔导入 – 允许将导入的自由通孔作为通孔。

当前PCB层映射

此向导页面用于审查和编辑每个Orcad PCB的层映射。向导提供默认映射以构建每个PCB的层映射。您可以为要导入的每个设计自定义层映射。您可能希望导入多个Orcad PCB设计，并将相同的Orcad层映射到相同的Altium Designer层。您可以设置一次层映射，并使用此层映射导入所有文件。以这种方式导入的优势是，批量层管理可以在导入多个设计时节省时间。使用这种方法的缺点是，默认层映射并不总能智能地处理设计中不同的结构，因此，可能需要一些手动更改。

Orcad 层名称、Orcad 层类型和Altium 设计层都列在网格区域中。点击每个区域右侧的图标来过滤该区域显示的列表。

如果需要，您可以在向导的此页面上编辑任何或所有 Orcad 导入 PCB 设计或库文件的层映射。要按列分组，请将列标题拖动到表格顶部指定的区域内。

• 文件菜单 – 使用此选项跳转到文件路径输入。

在网格区域右键点击或选择菜单按钮可以为您提供一个子菜单，在这里您可以：

• 反选 – 选择以将选中的项目反选为未选中，将未选中的项目反选为选中。
• 设置选择为 – 选择以访问一个子菜单，其中列出了各种层类型（如下所示）及其各自的层次，你可以从中选择希望的层：
  • 信号层
  • 平面层
  • 机械层
  • 其他层
• 加载层映射 – 选择以打开加载配置对话框，以加载所需的映射文件。

• 保存层映射 – 选择以打开选择文件以保存层映射对话框。从文件路径列表中选择一个你想保存为层映射文件（*.lni）的文件。选择后，选择确定以打开保存配置对话框，在其中你可以确定希望保存文件的位置。


  选择文件以保存层映射对话框

输出库选项 使用此向导页面来控制如何对导入的库进行分组。 库导入选项 - 选择以下选项之一来分组输出库。

• 将库输出为PCB项目 - 选择此项可最小化PCB和原理图库之间的集成。导入的库将仅作为PCB项目进行分组。稍后可以在库面板中添加到库列表中。对于希望在与OrCAD相同的环境中操作的用户来说，这种设置最有利。
• 将库输出为库包 - 选择此项可将库分组为库包。然后，您可以选择通过启用编译为集成库来编译库包。集成库结合了PCB、原理图和PSpice库，实现更好的交互。编译中的错误将显示在消息面板中。

放置轮廓障碍

• 转换Orcad布局轮廓障碍 – 如果您希望转换Orcad布局轮廓障碍，请启用此选项。
• Altium Designer 层 – 使用此字段来确定您希望覆盖的机械层。
• 轮廓线宽 – 使用此字段输入所需的轮廓线宽。

输出PCB项目

使用此向导页面来查看输出项目结构，并指定用于导入文件的输出目录。使用浏览文件夹图标来搜索并选择项目输出目录。

点击菜单来访问编辑项目结构的选项：

• 创建项目 - 点击打开创建项目对话框以添加项目。


  使用创建项目对话框添加新项目。

• 重命名项目 - 点击以重命名所选项目。此选项仅在选中*.PrjPcb 文件时可用。
• 移除选中的项目 - 点击从PCB 项目结构中移除所选项目。
• 将结构重置为默认 - 点击将PCB 项目结构重置为默认设置。
• 向项目添加设计 - 点击向项目中添加设计。此选项仅在选中*.PrjPcb 文件时可用。
• 移除选中的设计 - 点击移除所选的设计文件。

在PCB项目区域右键点击可以访问和点击菜单按钮相同的菜单和子菜单。 输出库

向导此页显示了导入库的输出目录。使用浏览文件夹图标来搜索并选择所需的库输出目录。

执行导入过程

绿色进度条显示了导入过程的进度，同时列出了过程中的每个文件。

关闭向导

OrCAD 导入向导已完成。将出现消息面板，显示任何相关消息。点击完成关闭向导。如果在导入过程中生成了任何警告，将打开一个*.LOG文件显示警告。

导入的OrCAD文件翻译如下：

• OrCAD布局（*.MAX）文件转换为Altium Designer PCB文件（*.PcbDoc）。
• OrCAD Capture（*.DSN）文件转换为Altium Designer原理图文件。一个.DSN文件中的每一页都将作为一个单独的Altium Designer原理图文件（*.SchDoc）导入。一个.DSN文件中的设计缓存将作为原理图库（*.SchLib）导入。设计层次结构得到保持，包括复杂的层次结构。

• OrCAD .OLB（原理图库）文件将被转换为Altium Designer原理图库文件（*.SchLib）。
• OrCAD .LLB（PCB库）文件将被转换为Altium Designer PCB库文件（*.PcbLib）。
• 转换后的OrCAD库会自动组合到一个PCB项目中。

文件转换

导入的 OrCAD 文件将按以下方式转换：

• OrCAD Layout（*.MAX）文件可以转换为Altium Designer PCB文件（*.PcbDoc）。
• OrCAD Capture（*.DSN）文件可以转换为Altium Designer原理图文件。一个.DSN文件内的每一页都将作为单独的Altium Designer原理图文件（*.SchDoc）导入。一个.DSN文件内的设计缓存将作为原理图库（*.SchLib）导入。设计层次结构得到保持，包括复杂的层次结构。

• OrCAD .OLB（原理图库）文件将被转换为Altium Designer原理图库文件（*.SchLib）。
• OrCAD .LLB（PCB库）文件将被转换为Altium Designer PCB库文件（*.PcbLib）。
• 转换后的OrCAD库会自动组合成一个PCB项目。
• OrCAD PCB编辑器（*.BRD 和 *.ALG）文件可以通过Allegro导入工具导入到Altium Designer中。

导入Orcad和PADS设计及库文件

许多PADS用户使用PADS Layout进行PCB布局和OrCAD Capture进行原理图捕获的组合。本节假设使用这种组合。

所有使用的PADS PCB层必须在导入之前映射到Altium Designer层。向导的其他页面中有额外的选项，用于控制设计规则的自动创建、缺失的过孔以及隔离区的转换。

应当注意的是，导入PCB设计时如何映射层。层映射仅仅是PADS PCB层名称和Altium Designer PCB层名称之间的映射。当然，您可以根据需要更改尽可能多的映射，因为这里只给出了建议的默认映射。导入向导使用此映射为每个PCB构建层映射，然后可以单独定制。这里的理念是，如果您希望导入十个PCB设计，并且您想将层Assembly 1映射到Mechanical Layer 1，您就不必为了获得正确的层映射而定制这十个PCB设计中的每一个。

以这种方式导入的优势在于，批量管理层映射在导入多个设计时可以节省大量时间。在这种情况下，默认的层映射将被保存到您的偏好设置中。使用这种方法的缺点是，默认层映射并不总是能够智能地处理设计中不同的结构，因此之后可能需要一些手动更改。
