Nuevo en Altium Designer

Updated: September 09, 2026

Esta página detalla las mejoras incluidas en las versiones de Altium Designer, Altium Designer Develop y Altium Designer Agile. Además de ofrecer una serie de mejoras que desarrollan y hacen madurar las tecnologías existentes, cada actualización también incorpora varias correcciones y mejoras en todo el software basadas en los comentarios planteados por los clientes a través del sistema BugCrunch de la comunidad AltiumLive, lo que le ayuda a seguir creando tecnología electrónica de vanguardia.

Altium Agile and Altium Designer users: Cuando actualice su instalación de Altium Designer Agile o Altium Designer a una versión más reciente y utilice una licencia Standalone o Private Server, es posible que necesite reactivar/actualizar la licencia para poder acceder y utilizar nuevas características y funcionalidades. Para obtener más información, consulte las siguientes páginas:

Versión 26.10

Altium Designer Develop – Released: 9 September 2026 – Version 26.10.1 (build 6)
Altium Designer Agile – Released: 9 September 2026 – Version 26.10.1 (build 26)
Altium Designer – Released: 9 September 2026 – Version 26.10.1 (build 5)

Notas de la versión de Altium Designer

Mejora del diseño de PCB

Conjuntos de reglas de diseño (Open Beta)

Esta versión introduce el concepto de Rule Sets en el cuadro de diálogo PCB Rules and Constraints Editor, lo que permite agrupar y reutilizar de forma eficiente un conjunto de reglas de diseño específico para, por ejemplo, una interfaz o un fabricante. Puede rápidamente:

Crear un nuevo conjunto de reglas o duplicar un conjunto existente (y luego modificarlo más según sea necesario).
Ver y administrar las reglas constituyentes dentro de un conjunto, con la posibilidad de mover una regla entre conjuntos.
Cambiar entre conjuntos de reglas aplicados, habilitando/deshabilitando los conjuntos según se desee.
Renombrar o eliminar un conjunto de reglas.
Exportar/importar conjuntos de reglas para una portabilidad óptima. Al importar, puede elegir importar las reglas de un conjunto a un conjunto de reglas existente o a uno recién creado. Además, la importación le permite elegir si, para un conjunto de reglas con el mismo nombre, las reglas del conjunto importado deben fusionarse (agregarse) al conjunto existente (añadiendo un sufijo a cualquier regla con el mismo nombre), si deben agregarse todas las reglas seleccionadas (y, en caso de conflicto, una regla de diseño existente será reemplazada por la regla del archivo), o si las reglas del conjunto existente deben eliminarse y sustituirse por completo por las del conjunto importado.

Se han definido conjuntos de reglas DDR4 y Ethernet para agrupar las reglas de diseño relacionadas con las interfaces correspondientes.

Un documento PCB incluye un conjunto predeterminado (denominado Default Rule Set) que no puede renombrarse, deshabilitarse ni eliminarse.

El sistema de prioridad funciona como antes. En cada conjunto de reglas, solo se evalúa una regla de un tipo determinado (la de mayor prioridad). Las reglas de diseño de cada tipo tienen una lista de prioridad “global” en todos los conjuntos de reglas, lo que significa que, si un objeto del documento PCB está cubierto por más de una regla, se aplicará la regla de mayor prioridad, independientemente del conjunto de reglas al que pertenezca.

Además, el cuadro de diálogo Design Rule Checker incluye una nueva página Rule Sets to Check, desde la cual puede configurar la comprobación forzada por lotes para los conjuntos de reglas (siempre que exista más de un conjunto de reglas). Cuando la opción Force Batch Check está habilitada para un conjunto de reglas, no solo se comprobará una regla aplicable de la mayor prioridad para cada tipo de regla, sino que también se forzará la comprobación durante el DRC por lotes de una regla aplicable de la mayor prioridad para cada tipo de regla dentro de este conjunto de reglas. Básicamente, la comprobación forzada se ejecuta en paralelo al DRC por lotes normal, realizando una ejecución de DRC adicional para cada conjunto de reglas incluido para comprobación forzada ().

El panel PCB Rules And Violations y el panel Messages, así como el informe de verificación de reglas de diseño, también se han actualizado para incluir información del conjunto de reglas.

Por ejemplo, si una red está dentro del alcance de una regla Width en Default Rule Set y de una regla Width en un conjunto de reglas creado por el usuario, esta red se comprobará adicionalmente con la regla Width del conjunto de reglas creado por el usuario si la opción Force Batch Check está habilitada para este conjunto de reglas, incluso si esta regla tiene una prioridad menor que la regla Width de Default Rule Set. Las entradas de las violaciones detectadas de reglas de diseño que se incluyen en conjuntos de reglas con comprobación forzada se etiquetan Force Checked <RuleSetName> en el informe DRC, el panel Messages y el panelPCB Rules And Violations .

En este ejemplo, una regla de diseño Width Width_MyManufacturer se incluye en un conjunto de reglas definido por el usuario MyManufacturer, y esta regla tiene una prioridad menor que una regla general Width y está incluida en Default Rule Set.

En el cuadro de diálogo Design Rule Checker, la opción Force Batch Check está habilitada para el conjunto de reglas MyManufacturer.

Aunque la regla Width_MyManufacturer tiene una prioridad menor, se comprueba durante el DRC por lotes debido a la opción Force Batch Check habilitada para el conjunto de reglas MyManufacturer, en el que está incluida la regla. Las entradas para las violaciones detectadas de esta regla se etiquetan Force Checked <RuleSetName> en el informe DRC y el panel Messages.

Las entradas para las violaciones detectadas de la regla Width_MyManufacturer también se etiquetan Force Checked <RuleSetName> en el panel PCB Rules And Violations .

La funcionalidad es compatible con versiones anteriores, lo que le permite experimentar fácilmente con conjuntos:

Al abrir un proyecto creado en una versión anterior de Altium Designer, todas las reglas aparecerán en Default Rule Set. Luego podrá organizarlas en conjuntos de reglas personalizados, según desee.
Al abrir un proyecto con conjuntos de reglas definidos en una versión anterior de Altium Designer, aparecerá una única lista consolidada de todas las reglas individuales de esos conjuntos en la lista Design Rules .

En relación con esto, también se ha añadido la siguiente entrada al informe de compatibilidad al abrir un proyecto en una versión anterior del software:

"CAUTION: Este documento contiene conjuntos de reglas personalizados que se perderán si su versión de Altium Designer no admite esta funcionalidad. Las reglas individuales dentro de los conjuntos de reglas se conservarán."

Esta función está en Open Beta y está disponible cuando la opción PCB.Rules.RuleSets está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte las páginas Defining, Scoping & Managing PCB Design Rules y Setting Up & Running a DRC.

Mejoras en el diseño de arneses

La etiqueta de diseño sigue la orientación del bundle

Las etiquetas de diseño ahora observan automáticamente la orientación del bundle de arnés al que están unidas. La etiqueta de diseño se “ajusta” al bundle para imitar la orientación y la trayectoria. Durante o después de colocar la etiqueta de diseño, puede pulsar Spacebar para girar la etiqueta en incrementos de 90 grados cada vez o actualizar el valor Rotation en el panel Properties .

Si no desea que la etiqueta siga la orientación del bundle (es decir, que no se “ajuste”), pulse la tecla Alt durante la colocación para situar la etiqueta en la ubicación requerida, como se muestra en el vídeo siguiente.

Cuando se mueve el bundle que incluye una etiqueta “ajustada”, la posición de la etiqueta de diseño se recalcula y sigue al bundle.

Para obtener más información, consulte la página Creating the Layout Drawing.

Capacidad para ajustar de forma independiente el ancho/alto de algunos objetos de arnés

Ahora puede ajustar el ancho y la altura de un objeto de cable, blindaje o trenzado colocado en un diagrama de cableado de arnés (*.WirDoc). Un nuevo control de bloqueo asociado a los campos Width/Height en la región Properties del panel Properties (con un objeto seleccionado) le permite alternar entre dimensiones bloqueadas o desbloqueadas. Cuando el objeto se arrastra mediante sus tiradores de edición, se respeta la relación de aspecto según esta configuración. El valor predeterminado es bloqueado, lo que da una relación de aspecto alto:ancho de 2:1 (para un cable o blindaje) o de 1:1 (para un trenzado). Cuando está desbloqueado, puede cambiar las dimensiones de forma independiente según sea necesario.

Para obtener más información, consulte la página Defining the Wiring Diagram.

Mejoras en la gestión de datos

Definición del nombre y la descripción del componente mediante parámetros

Ahora es posible utilizar parámetros para definir el Name y/o la Description al crear un nuevo componente (o editar un componente liberado existente) en el Workspace conectado (por ejemplo, [ParameterName1]_[ParameterName2]), siempre que los parámetros (con valores) se hayan definido para el componente. Esta función es compatible tanto con los modos Single Component Editing como Batch Component Editing del editor de componentes.

En el ejemplo que se muestra a continuación, el campo Name de un componente condensador se define en función de sus parámetros Value, Tolerance, Voltage Rating y Case/Package.

Para obtener más información, consulte las páginas Single Component Editing y Batch Component Editing.

Mejoras en la sincronización del proveedor de piezas personalizadas

La función Custom Parts Provider Synchronization se ha mejorado para incluir parámetros del sistema adicionales Category y Datasheet, así como compatibilidad con parámetros personalizados, en un documento subyacente de configuración de sincronización del proveedor de piezas personalizadas (*.PrtSync).

También se ha añadido compatibilidad con estos parámetros al panel Manufacturer Part Search. Esto requiere que la opción EDMS.CustomOffersMerge esté habilitada en el cuadro de diálogo Advanced Settings, que fusiona los datos del proveedor de su Custom Parts Provider configurado con Altium Parts Provider, para presentar toda la información del proveedor combinada (Note: Esta función de “fusión de datos del proveedor” solo está disponible cuando está conectado a un Workspace en Altium Platform que tenga BOM Portal habilitado).

Para obtener más información, consulte la página Supply Chain Database to Workspace Data Synchronization .

Mejora de la funcionalidad de búsqueda del campo Name

Al utilizar el editor de componentes en modo Single Component Editing, el campo Name se ha mejorado con respecto a su funcionalidad de búsqueda. La búsqueda ahora solo comenzará después de introducir al menos dos caracteres, con un texto de sugerencia para resaltarlo.

Para obtener más información, consulte la página Single Component Editing.

Función completamente pública en Altium Designer 26.10

La siguiente función ahora es oficialmente pública con esta versión:

JSON Web Token

Funciones adicionales en Altium Designer 26.10

Asignación de capas dedicadas para el Asistente de huellas compatible con IPC: Una nueva opción de configuración avanzada – PCB.IPCWizard.DedicatedLayerAssignment – está disponible en el cuadro de diálogo Advanced Settings con esta versión y, cuando se habilita, asigna capas dedicadas para los primitivos de centro de componente y designador, y también crea automáticamente pares de capas Assembly/Courtyard. Note: Mantenga esta opción deshabilitada para evitar problemas de compatibilidad con bibliotecas y plantillas existentes creadas antes de Altium Designer 26.7.
Open CASCADE 7.9.0 (Open Beta): Una nueva opción de configuración avanzada – PCB.UseOpenCascade790 – está disponible en el cuadro de diálogo Advanced Settings con esta versión y, cuando se habilita, cambia al uso de la versión 7.9.0 de la biblioteca Open CASCADE para el procesamiento de geometría 3D en Altium Designer.

Versión 26.9

Altium Designer Develop – Released: 5 August 2026, Version 26.9.1 (build 9)
Altium Designer Agile – Released: 5 August 2026, Version 26.9.1 (build 46)
Altium Designer – Released: 5 August 2026, Version 26.9.1 (build 10)

Notas de la versión de Altium Designer

Key Highlights

Mejoras en el diseño de PCB

Vertido avanzado de polígonos (Open Beta)

En esta versión, se ha introducido un nuevo motor de vertido de polígonos. Este motor no solo mejora la calidad y el rendimiento, sino que también produce “arcos verdaderos” en lugar de aproximaciones.

Con los arcos verdaderos utilizados en los vertidos de polígonos, las opciones Arc Approx. (para vertidos de polígonos sólidos) y Optimal Void Rotation ya no están disponibles en el panel Properties cuando se selecciona un vertido de polígono colocado ().

Los arcos verdaderos generados por el nuevo motor se muestran en el editor PCB, son tenidos en cuenta por el DRC y aparecen en todos los tipos de salida generados. Tenga en cuenta que los arcos verdaderos se muestran en el editor PCB solo cuando la opción PCB.Rendering.DrawArcBaseGeometry está habilitada en el cuadro de diálogo Advanced Settings. Para obtener más información, consulte la sección Support for Rendering of True Arcs. Cuando la opción PCB.Rendering.DrawArcBaseGeometry está deshabilitada en el cuadro de diálogo Advanced Settings, los arcos verdaderos son tenidos en cuenta por el DRC y aparecen en todos los tipos de salida generados, pero no se muestran en el editor PCB.

Esta función está en Open Beta y está disponible cuando la opción PCB.Polygon.AdvancedPour está habilitada en el cuadro de diálogo Advanced Settings.

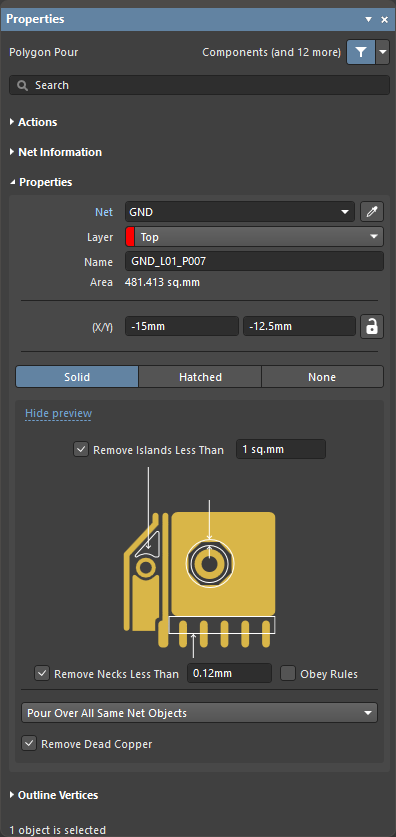

Para obtener más información sobre las propiedades del vertido de polígonos, consulte la página Polygons on Signal Layers.

Vertido dinámico de polígonos (Open Beta)

La función de vertido dinámico de polígonos vuelve a verter el polígono mientras enruta, en lugar de hacerlo después de que se hayan realizado modificaciones de enrutado. Esta función le permite volver a verter polígonos sobre la marcha (vertido dinámico) durante comandos interactivos (es decir, enrutado interactivo o deslizamiento interactivo). Se admiten vertidos de polígonos sólidos, tramados y sin relleno.

Para usar el vertido dinámico de polígonos, debe estar habilitada la opción Repour Polygons After Modification en la página PCB Editor – General page del cuadro de diálogo Preferences.

Esta función está en Open Beta y está disponible cuando las opciones PCB.Polygon.AdvancedDynamicPour y PCB.Polygon.AdvancedPour están habilitadas en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte la página Polygons on Signal Layers.

Compatibilidad con renderizado de arcos verdaderos (Open Beta)

Esta versión añade compatibilidad con arcos verdaderos generados tanto en el espacio de diseño del editor PCB como en el editor de bibliotecas PCB, en lugar de aproximaciones. Esta compatibilidad se extiende a los modos de diseño 2D/3D (y al modo Board Planning en el editor PCB). El renderizado de arcos verdaderos puede verse en acción en las siguientes áreas:

Vertidos de polígonos (sólido, tramado, ninguno)
Recortes de vertido de polígonos
Contorno de selección para vertidos de polígonos y regiones
Regiones
Expansiones de máscara de soldadura y máscara de pasta
Resaltado de redes
Límites de separación
Superposición de violaciones (vertido de polígono independiente sobre una región o vertido de polígono)

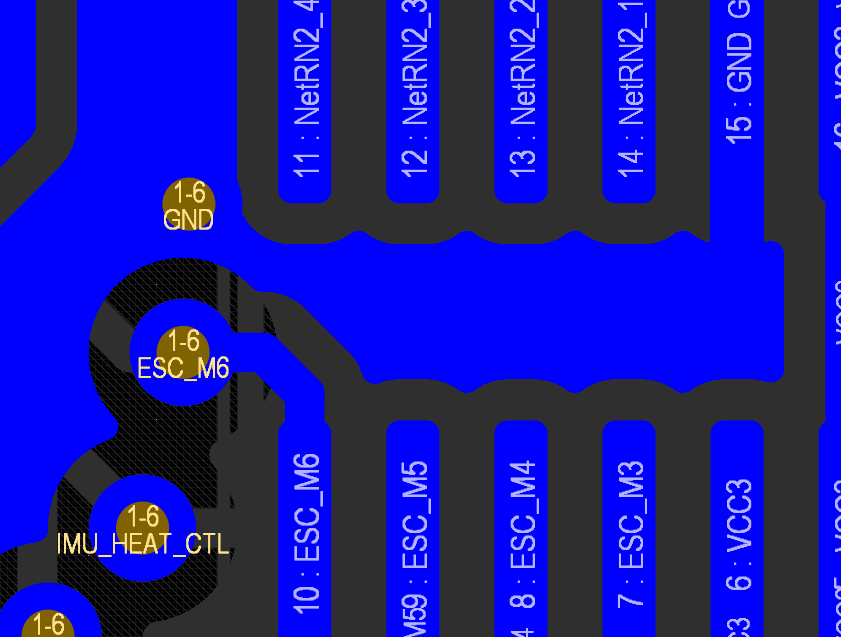

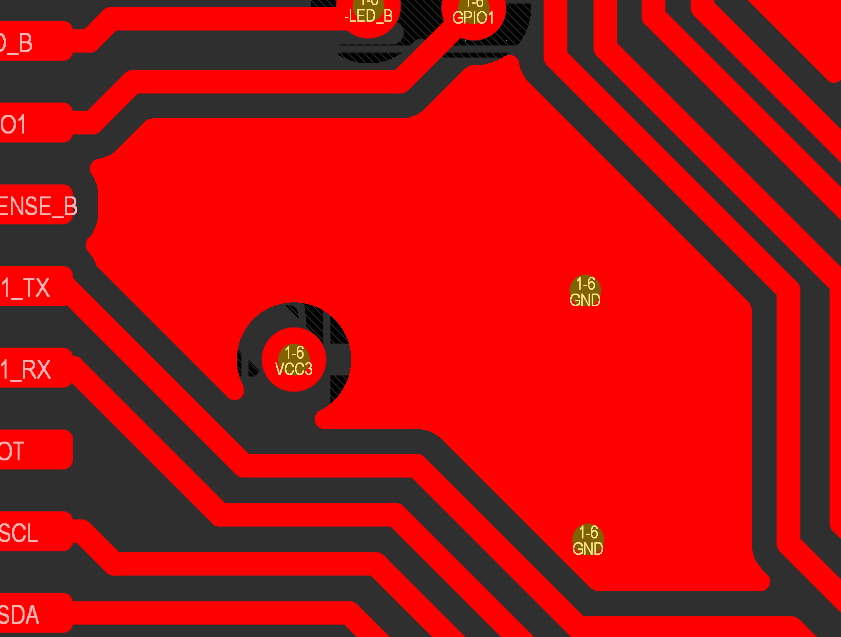

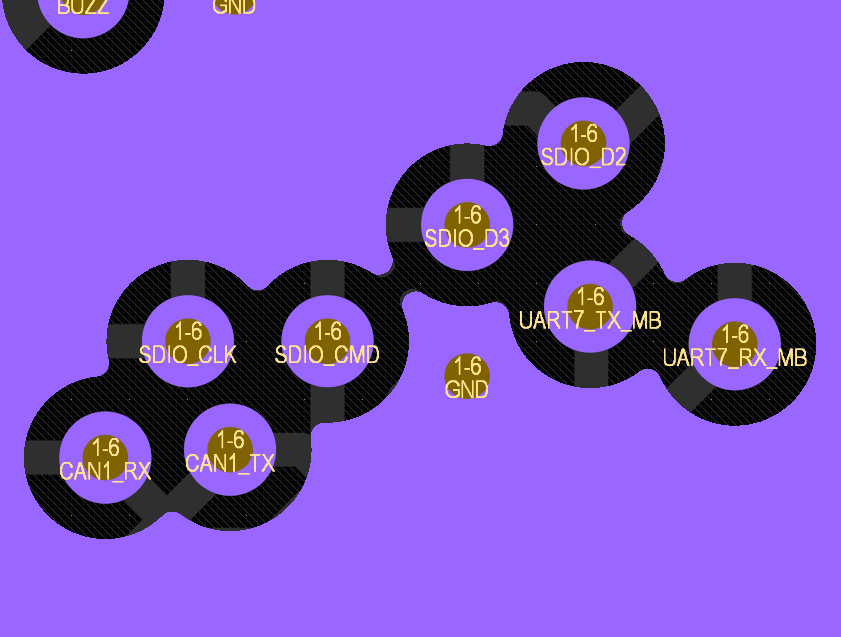

A continuación se muestran ejemplos de renderizado de arcos verdaderos de vertidos de polígonos alrededor de otros objetos de una PCB.

Esta función está en Open Beta y está disponible cuando las opciones PCB.Rendering.DrawArcBaseGeometry y PCB.Polygon.AdvancedPour están habilitadas en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte la página PCB Placement & Editing Techniques.

Opciones actualizadas al importar reglas

Al importar uno o más conjuntos de reglas (en un archivo *.rul) con el/los mismo(s) nombre(s) que los que ya existen, ahora hay tres acciones disponibles en el cuadro de diálogo Rule Set Already Exists para gestionar las reglas importadas dentro de un conjunto:

Add to existing rules – elija importar todas las reglas seleccionadas; en caso de conflicto (ya existe en el diseño una regla con el mismo nombre), se importará una regla del archivo con el sufijo _<n> en su nombre.
Add and replace matching rules – elija importar todas las reglas seleccionadas; en caso de conflicto, una regla de diseño existente será reemplazada por la regla del archivo.
Replace all – elija eliminar todas las reglas existentes del conjunto de reglas e importar todas las reglas seleccionadas.

Si hay más de un conjunto de reglas que ya existe en la PCB, puede elegir una de las opciones anteriores para cada conjunto de reglas usando el cuadro de diálogo Some Rule Sets Already Exist que se abre.

Para obtener más información, consulte la página Defining, Scoping & Managing PCB Design Rules.

Mejoras en el diseño de arneses

Capacidad para reasignar objetos de bundle

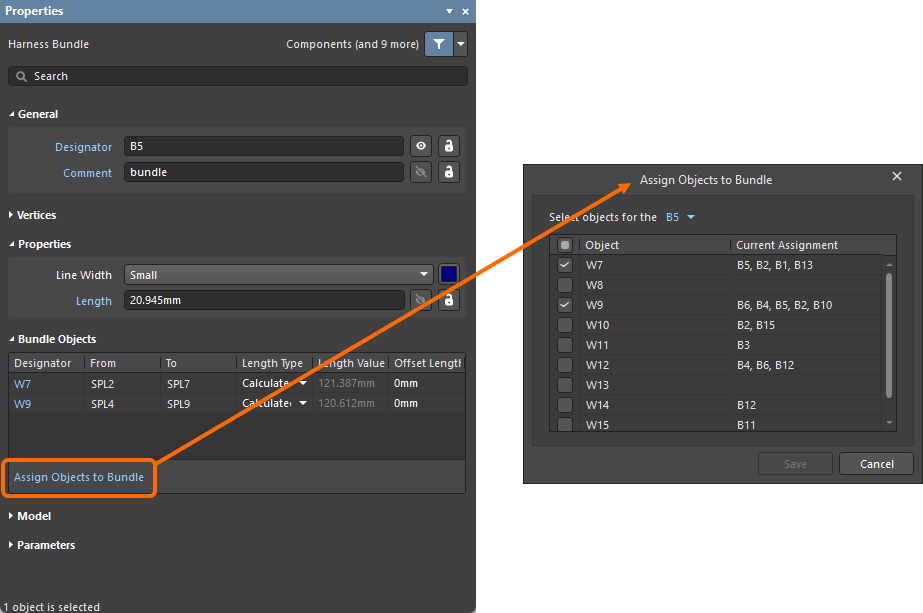

Ahora puede reasignar objetos de bundle en un dibujo de disposición donde un cable podría atravesar más de una trayectoria entre sus conectores de origen y destino. De forma predeterminada, el cable se asignará automáticamente a la trayectoria de bundle más corta, pero ahora tiene la posibilidad de anular esto. Aparece un nuevo control Assign Objects to Bundle en la parte inferior de la sección Bundle Objects del panel Properties (con el bundle seleccionado en el espacio de diseño), y solo cuando existe una trayectoria de enrutado alternativa. Se abre el cuadro de diálogo Assign Objects to Bundle, en el que puede seleccionar objetos (cables) para moverlos entre los bundles aplicables y válidos.

Como parte de esta funcionalidad, se han eliminado la lista desplegable Objects assigned to the bundle y las entradas relacionadas de selección de objetos en la región Bundle Objects Assignment del panel Properties .

Para obtener más información sobre los bundles de arnés, consulte la página Creating the Layout Drawing.

Se añadieron valores personalizados para girar una vista de modelo físico

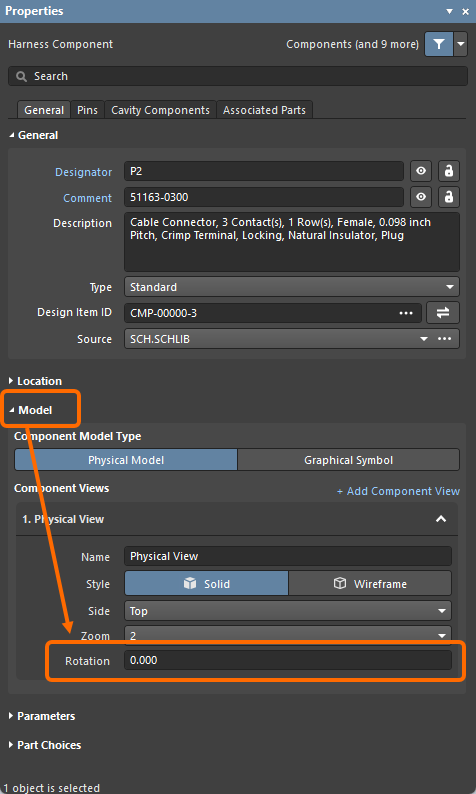

Anteriormente, la rotación de una vista de modelo físico en un dibujo de disposición (*.LdrDoc) utilizando el campo Rotation al configurar Physical View en el panel Properties estaba limitada a opciones de valores en grados 0/90/180/270. Con esta versión, ahora puede introducir un valor de rotación personalizado. Esta función le ofrece mucha más flexibilidad al posicionar la vista.

Una vista de modelo físico también puede girarse gráficamente en el espacio de diseño tomando un tirador de rotación situado en la parte inferior derecha de la vista del modelo y usando el ratón; el campo Rotation se actualizará automáticamente (la rotación es en incrementos de 1 grado). También puede mantener pulsada la tecla Alt para restringir la rotación a incrementos de 45 grados. Como guía útil, cuando la vista se gira con el ratón, el ángulo actual se muestra en Status Bar.

Note: Si un diseño que contiene modelos que se han girado (utilizando los nuevos valores personalizados) se abre en una versión anterior de Altium Designer, se mostrará un mensaje de advertencia de compatibilidad hacia atrás. Puede regenerar los modelos físicos utilizando la funcionalidad anterior ().

Para obtener más información sobre las vistas de modelo físico, consulte la página Creating the Layout Drawing.

Se añadió la vista de segmento de bundle

La nueva vista de segmento de bundle añadida en esta versión muestra los cables que están dentro del segmento de bundle, es decir, cables individuales, pares trenzados de cables y cables que forman parte de cables multipolares. Esto le permite ver exactamente cómo encajan físicamente los cables entre sí dentro del segmento de bundle del arnés. Cada cable está etiquetado y coloreado usando el color definido del cable, así como su grosor según el valor de su parámetro Thickness (definido en el diagrama de cableado (*.WirDoc)). Puede colocar una vista de segmento de un segmento de bundle ya colocado en un dibujo de disposición (*.LdrDoc) utilizando el comando +Add Segment View en la región Model del panel Properties . La región Segment View muestra entonces una lista desplegable en la que puede seleccionar el nivel de Zoom para la vista añadida. El espacio de diseño hace entonces zoom en la vista como se muestra en la presentación de ejemplo siguiente. Para eliminar una vista de segmento, use el comando Delete en la región Segment View. Haga clic para seleccionar la vista y muévala a la ubicación deseada en el espacio de diseño.

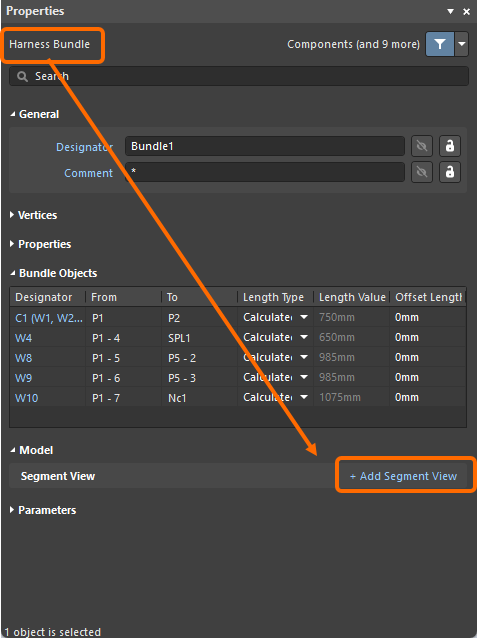

Haga clic en Add Segment View para añadir una nueva vista.

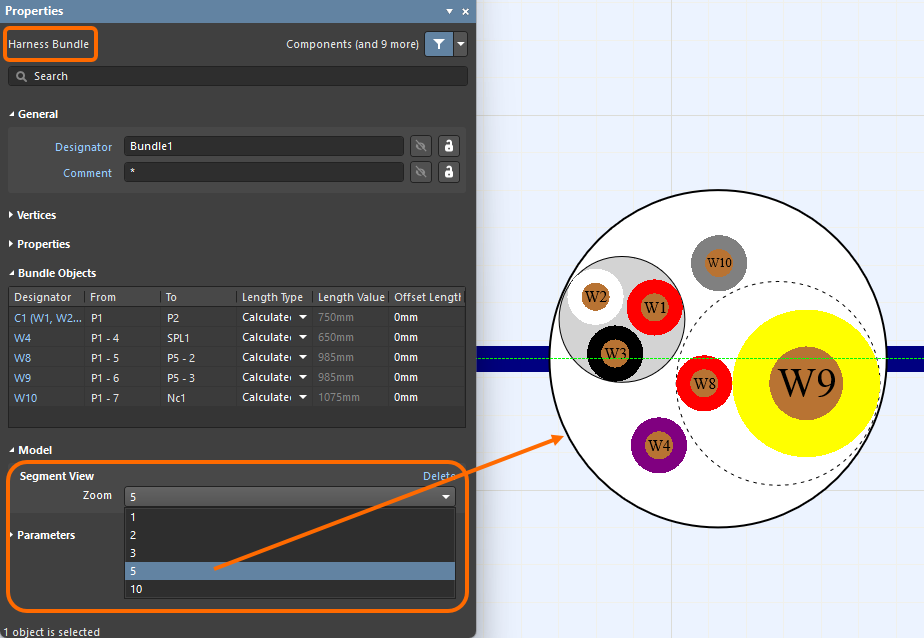

La lista desplegable Zoom le permite elegir el nivel de zoom requerido para la vista de segmento.

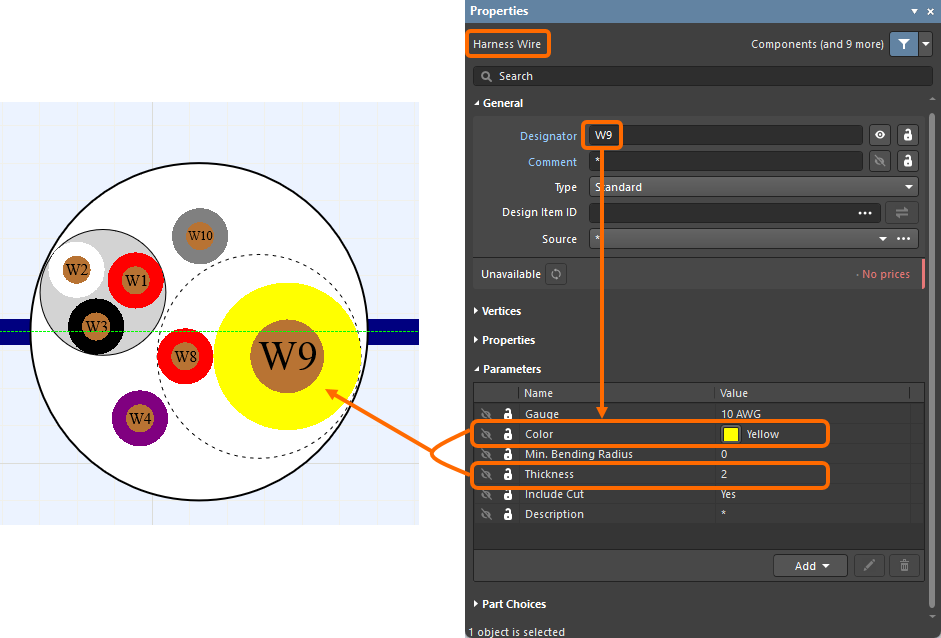

Las propiedades del cable del diagrama de cableado se transfieren a la vista de segmento, como se muestra para W9.

Para eliminar la vista de segmento, haga clic en Delete.

Para obtener más información sobre la nueva vista de segmento de bundle, consulte la página Creating the Layout Drawing.

Mejora de importación/exportación

Compatibilidad con variantes en el importador de OrCAD

El Importador de OrCAD se ha mejorado para admitir la importación de variantes definidas en un diseño de OrCAD. Esta mejora garantiza que el proyecto importado incluya la misma lista de variantes que en OrCAD.

Para obtener más información sobre el Importador de OrCAD, consulte la página Importing a Design from OrCAD.

Función totalmente pública en Altium Designer 26.9

La siguiente función ahora es oficialmente pública con esta versión:

Fusión de datos de proveedores

Versión 26.8

Altium Designer Develop – Released: 9 July 2026 – Version 26.8.1 (build 9)
Altium Designer Agile – Released: 9 July 2026 – Version 26.8.1 (build 50)
Altium Designer – Released: 9 July 2026 – Version 26.8.1 (build 31)

Notas de la versión de Altium Designer

Key Highlights

Mejora en el diseño de PCB

Aumento del número de capas de señal (Beta abierta)

En esta versión, el número de capas de señal que pueden estar presentes en un diseño de PCB se ha incrementado de 32 a 128. Este escenario suele ser una necesidad y es especialmente adecuado para diseños más grandes y complejos.

Como es de esperar, todas las áreas del software afectadas por esta compatibilidad ampliada con capas, y en particular el editor de PCB, se han actualizado para admitirla, incluido el Layer Stack Manager, el panel View Configuration, el panel Properties, el filtrado, la DRC, la generación de salidas, etc. A continuación, en la presentación, se muestran algunos ejemplos de áreas afectadas.

Ejemplo de una pila de capas de PCB que incluye 64 capas de señal

Ejemplo de una leyenda de pila de capas colocada en un documento de Draftsman para una PCB que incluye 48 capas de señal

Ejemplo de salidas Gerber X2 generadas a partir de una PCB que incluye 96 capas de señal

Los importadores de Allegro y Xpedition también se han actualizado para facilitar la importación de diseños con más de 32 capas de señal.

Trabajar con un documento PCB que contiene más de 32 capas de señal en una versión anterior de Altium Designer puede provocar comportamientos inesperados, incluidos, entre otros, bloqueos, funciones que no operan correctamente y pérdida de datos.

Esta función está en Beta abierta y está disponible cuando la opción PCB.IncreaseSignalLayers está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte la página Defining the Layer Stack.

Mejora del Constraint Manager

Control mejorado del modo de regla de separación

Al crear una regla avanzada de separación desde la vista All Rules al acceder al Constraint Manager desde la PCB, se han añadido nuevos controles que permiten cambiar entre los modos de funcionamiento «Simple» y «Advanced» para la matriz de separación mínima (similar al cuadro de diálogo PCB Rules and Constraints Manager). En el modo Simple, los objetos Track y Arc (incluidos los objetos Track Keepout y Arc Keepout) se combinan en una única entrada «Track». Los objetos Fill, Poly y Region (incluidos los objetos Fill Keepout y Region Keepout) se combinan en una única entrada «Copper». Tenga en cuenta que la entrada para los objetos «Text» se oculta en este modo. En el modo Advanced, se presentan todos los objetos.

Modo Simple

Modo Advanced mostrando todos los objetos

Para obtener más información sobre cómo crear una regla avanzada, consulte la página Defining Design Requirements Using the Constraint Manager.

Mejora de Draftsman

Se agregó el cursor de desplazamiento tipo «mano»

Ahora se muestra un cursor de «mano» al desplazarse por un documento de dibujo de fabricación basado en Draftsman (*.PCBDwf, *.HarDwf, *.MbDwf) usando la función Right-click, Hold&Drag , lo que lo alinea con los editores de esquemáticos y PCB.

Para obtener más información, consulte la página Shortcuts for the Altium Designer Draftsman Editor.

Mejora de importación/exportación

Motor avanzado de OrCAD (Beta abierta)

Esta versión presenta un nuevo motor avanzado de OrCAD al importar sus diseños y bibliotecas de OrCAD mediante el Asistente de importación.

Esta función está en Beta abierta y está disponible cuando la opción Importer.Orcad.AdvancedEngine está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte la página Importing a Design from OrCAD.

Funciones totalmente públicas en Altium Designer 26.8

Las siguientes funciones ahora son oficialmente públicas con esta versión:

Versión 26.7

Altium Designer Develop – Released: 8 June 2026 – Version 26.7.1 (build 13)
Altium Designer Agile – Released: 8 June 2026 – Version 26.7.1 (build 25)
Altium Designer – Released: 8 June 2026 – Version 26.7.1 (build 11)

Notas de la versión de Altium Designer

Key Highlights

Mejora de wire bonding

Control de la visibilidad de bond wires y die pads (Beta abierta)

Al visualizar una PCB en modo de diseño 2D, ahora puede controlar la visibilidad de los bond wires mediante la nueva entrada Bond Wires (y los controles asociados) en la región Object Visibility de la pestaña View Options del panel View Configuration.

La visibilidad de los bond wires en el modo de diseño 2D se puede configurar usando la nueva entrada Bond Wires en el panel View Configuration.

La opción Draft se puede habilitar para bond wires.

La opción Transparency se puede ajustar para bond wires.

La transparencia de los bond wires también puede configurarse por capa usando el cuadro de diálogo Object Visibility.

Al visualizar una PCB en modo de diseño 3D, la visibilidad de bond wires y die pads ahora se controla como parte de la opción Show 3D Bodies en la región General Settings de la pestaña View Options del panel View Configuration.

En el modo de diseño 3D, los bond wires y die pads se muestran cuando la opción Show 3D Bodies en el panel View Configuration está configurada en On.

Cuando la opción Show 3D Bodies está configurada en Off, los bond wires y die pads se ocultan.

Esta función está en Beta abierta y está disponible cuando la opción PCB.Wirebonding.3DImprovements está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información sobre wire bonding, consulte la página Wire Bonding.

Mejora de la plataforma

Capacidad de usar una licencia Author en modo roaming en Altium Designer Develop

Un administrador de un Workspace de Altium Develop ahora puede reservar una licencia Author para un miembro específico del Workspace mediante la página Admin – Usage and Billing de la interfaz del navegador del Workspace. Esto permite que el miembro del Workspace trabaje con Altium Designer Develop (26.7 y posteriores) sin conexión, sin estar conectado al Workspace de Altium Develop ni haber iniciado sesión en su cuenta de Altium, durante la duración de la suscripción. En cualquier momento, un administrador del Workspace puede revocar esa licencia en roaming.

Cuando se está usando una licencia Author en modo roaming en Altium Designer Develop, el icono se muestra junto al control Active Server.

Para obtener más información, consulte la página Authoring Access in Altium Designer Develop .

Funciones totalmente públicas en Altium Designer 26.7

Las siguientes funciones ahora son oficialmente públicas con esta versión:

Versión 26.6

Altium Designer Develop – Released: 19 May 2026 – Version 26.6.0 (build 14)
Altium Designer Agile – Released: 19 May 2026 – Version 26.6.0 (build 21)
Altium Designer – Released: 19 May 2026 – Version 26.6.0 (build 10)

Notas de la versión de Altium Designer

Key Highlights

Mejora en el diseño de PCB

Paquetes actualizados del asistente de huellas compatibles con IPC

Updated All Packages for Compliance with IPC Standard 7351, Revision B

El IPC Compliant Footprint Wizard se ha actualizado para todos los paquetes compatibles existentes a fin de garantizar que la generación de huellas cumpla con la Revisión B de la norma IPC Standard 7351 - Generic Requirements for Surface Mount Design and Land Pattern Standard. Se han actualizado varias áreas por motivos de compatibilidad. Estas incluyen, entre otras:

Fórmulas de tamaño y separación de pads
Problema de redondeo de apilamiento
Asignación de capas
Serigrafía y courtyard
Valores de la tabla de densidad
Configurar la salida del contorno del encapsulado a valores máximos

Added Ability to Control Pad Trimming for a Gullwing Package Footprint

La página Footprint Dimensions de Wizard se ha mejorado con la capacidad de controlar si se aplica o no el recorte de pads cuando se usan valores de huella calculados al generar una huella de encapsulado gullwing (SOT23 se usa en la imagen de ejemplo a continuación). Use la lista desplegable Trim Pad para seleccionar la opción de recorte deseada.

Additional Updates

Se ha añadido un nuevo parámetro Lead Span Range (L) al definir las dimensiones de un encapsulado MOLDED. Esto permite especificar los valores mínimo y máximo de la distancia entre los lados exteriores de los terminales.
El parámetro Body Length Range (L) ha sido renombrado a Body Length Range (L1) y se ha actualizado la imagen para un encapsulado MOLDED.

Al crear una huella de encapsulado SODFL o MOLDED (polarizado), el pin polarizado (cátodo) ahora se identifica en el modelo 3D STEP generado únicamente mediante una barra blanca (SODFL), o una barra blanca y un chaflán (MOLDED).
Al crear una huella de encapsulado PQFP, el contorno de serigrafía ahora se genera usando el mismo estilo/enfoque que para el encapsulado QFN. El contorno ahora sigue el contorno máximo del encapsulado con un desplazamiento hacia el exterior del contorno del encapsulado de la mitad del ancho de línea de la serigrafía. El ancho de línea predeterminado de la serigrafía es 0,127 mm.
Al crear una huella de encapsulado PQFP o CQFP, el contorno del encapsulado ahora se construye en función de los valores dimensionales máximos frente a los valores nominales, en consonancia con los encapsulados SOIC, SOP, TSSOP y SOT.
Al generar una huella de encapsulado gullwing usando IPC Compliant Footprints Batch generator, se ha añadido un nuevo parámetro PadTrimming a la sección Footprint Specifications de la pestaña Data del archivo de plantilla de Excel asociado para controlar si se aplica o no el reco rte de pads. SOIC se ha utilizado en la imagen de abajo.

Para obtener más información, consulte la página Creating a PCB Footprint.

Mejora de CAMtastic

Asignación automática de color para archivos Gerber y ODB++ importados

Los colores de capa ahora se asignan según el tipo de capa (por ejemplo, rojo para signal-top, azul para signal-bottom, etc.) cuando se importan archivos Gerber y ODB++ en el editor CAM si falta la información de color de capa en los archivos que se están importando. La nueva función de color predeterminado se ha implementado para eliminar los casos en los que a las capas se les podían asignar colores incorrectos.

Para obtener más información, consulte la página Preparing Fabrication Data.

Mejora del diseño de arneses

Capacidad de «dividir» la tabla de conexiones

La tabla de conexiones de un diseño avanzado de arnés puede tener una gran cantidad de entradas, lo que puede dificultar su ajuste dentro de un documento de dibujo como una sola tabla. En lugar de recurrir al escalado de fuentes y de la tabla, a múltiples entradas de tabla personalizadas o a un documento externo, ahora tiene la capacidad de «dividir» una tabla de conexiones en un documento Harness Draftsman (*.HarDwf) para que la tabla de conexiones se presente en varias «páginas». En el panel Properties para una tabla de conexiones colocada, habilite la opción Limit Page Height en la región Pages para usar la nueva función. Esto restringirá la altura de la tabla de conexiones a la entrada de altura designada (Max Page Height) y, por lo tanto, la cantidad de líneas mostradas en la tabla.

El editor detecta que no se muestra la tabla de conexiones completa, como lo indica la entrada del panel Page (por ejemplo, 1 from 2), y el menú desplegable asociado le permite indicar qué página se muestra. Para añadir más páginas de la tabla de conexiones, coloque otra tabla de conexiones (Place » Connection Table) y especifique la siguiente Page en la región Pages del panel Properties .

Para obtener más información, consulte la página Creating a Manufacturing Drawing for a Harness Design.

Mejoras en la gestión de datos

Compatibilidad añadida para el tipo de datos «Temperature Coefficient»

Al definir un parámetro de usuario como parte de una plantilla de componente en un Workspace conectado en la plataforma Altium, ahora se admite un tipo de datos adicional con reconocimiento de unidades: Temperature coefficient (ppm/°C).

Los parámetros que usan este nuevo tipo de unidad son compatibles en varias áreas del software, incluidos el panel Components, el editor de componentes (tanto en modo de edición single como batch) y la función Library Importer y Components Synchronization (en la sección Parameter Mapping del panel Properties).

Para obtener más información sobre los tipos de datos de parámetros de componentes con reconocimiento de unidades, consulte la página Component Templates.

Capacidad para cambiar la configuración de entorno aplicada

Al conectarse a un Workspace de la plataforma Altium que tenga definidas Environment Configurations, y cuando un usuario esté asignado a varios grupos (pueden aplicarse múltiples configuraciones de entorno), ahora es posible cambiar la configuración aplicada después de haber seleccionado inicialmente una y habilitado la opción Remember my choice en el cuadro de diálogo Select a Configuration. Para ello, un nuevo cuadro de diálogo Connection Properties, al que se accede desde el menú Properties del Workspace, en la página Data Management - Servers de Preferences, permite cambiar rápidamente la configuración que desea usar entre las que tiene disponibles.

Para obtener más información sobre la aplicación de configuraciones de entorno, consulte la página Accessing Your Workspace.

Mejora de importación/exportación

Asistente avanzado de importación de Allegro (Beta abierta)

Esta versión introduce el asistente mejorado de importación de Allegro, que admite la importación de máscaras de soldadura y pasta a nivel de padstack para pads (formas regulares y personalizadas, incluidos pads tented) y vías (incluido el cálculo de expansiones y lados tented).

Además, al importar un diseño de Allegro con las subclases definidas que se indican a continuación en las capas Top o Bottom, ahora se crea un par de capas de componentes en el documento PCB generado para alojar los valores de estas capas Top y Bottom, con estas capas ocultas de forma predeterminada con respecto a su visibilidad.

Subclase de diseño de Allegro	Par de capas de componentes de Altium
Layers - Components - Comp value	COMPONENT_VALUE_TOP y COMPONENT_VALUE_BOTTOM
Layers - Components - Dev type	DEVICE_TYPE_TOP y DEVICE_TYPE_BOTTOM
Layers - Components - Tolerance	TOLERANCE_TOP y TOLERANCE_BOTTOM
Layers - Components - User part	PART_NUMBER_TOP y PART_NUMBER_BOTTOM

Esta función está en Beta abierta y está disponible cuando la opción Importer.Allegro.AdvancedEngine está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información, consulte la página Importing a Design from Allegro.

Función totalmente pública en Altium Designer 26.6

La siguiente función ahora es oficialmente pública con esta versión:

WebView2

Versión 26.5

Altium Designer Develop – Released: 6 May 2026, Version 26.5.1 (build 12) – Additional Update
Altium Designer Agile – Released: 6 May 2026, Version 26.5.1 (build 30) – Additional Update
Altium Designer – Released: 6 May 2026, Version 26.5.1 (build 12) – Additional Update

Altium Designer Develop – Released: 8 April 2026 – Version 26.5.0 (build 11)
Altium Designer Agile – Released: 8 April 2026 – Version 26.5.0 (build 17)
Altium Designer – Released: 8 April 2026 – Version 26.5.0 (build 11)

Notas de la versión de Altium Designer

Key Highlights

Mejora de captura esquemática

Se agregó la capacidad de definir el margen vertical del pin

Ahora puede definir un margen vertical personalizado para el designador y el nombre de un pin. Esto le proporciona control total sobre los márgenes horizontal (X) y vertical (Y). Los márgenes pueden definirse globalmente en la página Schematic - General del cuadro de diálogo Preferences en la región Pin Settings en los campos Designator y Margin (X/Y). Para definir márgenes localmente, use los campos Margin (X/Y) en el panel Properties .

Defina globalmente los márgenes verticales del pin en la página Schematic - General del cuadro de diálogo Preferences .

Defina localmente los márgenes verticales del pin en el panel Properties .

El margen vertical del pin se define usando los nuevos campos Pin Designator Vertical Margin y Pin Name Vertical Margin en los paneles List y en el cuadro de diálogo Find Similar Objects. Además, hay disponibles dos nuevas palabras clave de consulta en la categoría SCH Functions\Fields: PinDesignator_CustomPosition_VerticalMargin y PinName_CustomPosition_VerticalMargin , para seleccionar el margen vertical de estas dos propiedades al elaborar expresiones lógicas de consulta.

Para obtener más información, consulte la página Creating a Schematic Symbol.

Mejora en el diseño de PCB

Protección de propiedad intelectual de ODB++ (Beta abierta)

Esta versión incorpora la capacidad de configurar ODB++ para proteger su valiosa propiedad intelectual (PI) restringiendo qué se genera.

En el cuadro de diálogo ODB++ Setup, tiene la posibilidad de seleccionar qué capas de señal exportar como parte de los datos generados. Además, puede controlar si se incluye la netlist y, de ser así, si se neutraliza (reemplazando los nombres de red por Net_[1-…]). También puede controlar si se incluyen componentes, con la posibilidad de eliminar propiedades de componentes (parámetros).

La información de la ruta de carpeta también se eliminará de los archivos de informe ([Design name].REP) y de reglas (odb\user\[Design name].RUL) generados.

Actualmente existe una limitación: los datos ODB++ generados sin capas de señal ni dieléctricos en absoluto, junto con la exportación de datos de pares de taladros, no se importarán en CAMtastic en una versión anterior de Altium Designer. Se recomienda seguir una de las siguientes soluciones alternativas:

Importe los datos ODB++ generados en el editor CAMtastic de esta última versión de Altium Designer. Luego podrán guardarse y se abrirán correctamente en el editor CAMtastic de una versión anterior del software.
Si necesita excluir todas las capas de cobre/dieléctricas de los datos ODB++ generados, deshabilite también la exportación de pares de taladros.
Si exporta pares de taladros, incluya al menos una capa de señal en los datos ODB++ exportados.

Esta función está en Beta abierta y está disponible cuando la opción ODB.IntellectualPropertyProtection está habilitada en el cuadro de diálogo Advanced Settings.

Para obtener más información sobre la preparación de datos de fabricación ODB++, consulte la página Preparing Fabrication Data.

Mejora de wire bonding

Mejoras 3D de wire bonding (Beta abierta)

Esta versión aporta compatibilidad mejorada para bond wires en la vista 3D de una placa. Esto incluye:

Controles de edición adicionales para definir la forma/perfil de un bond wire. Ahora puede especificar un Angle (α) inicial y un Angle (β) final.

Tenga en cuenta que cuando Angle (α) se establece en 90, el valor de Angle (β) se define automáticamente y no puede cambiarse.

La opción Die Bond Type ha sido renombrada a Type, con una selección más intuitiva que refleja el inicio y el final del hilo de unión (ya sea Ball - Wedge o Wedge - Wedge). También tiene la posibilidad de habilitar y especificar un Override Color para un hilo de unión. Esto facilita distinguir entre diferentes “niveles” de hilos de unión asociados con distintos ciclos de una máquina de wire bonding al generar un diagrama de ensamblaje de wire bonding.
La capacidad de colocar pads de dado y hilos de unión sobre cuerpos 3D genéricos (formatos de modelo STEP, SOLIDWORKS Part y Parasolid, así como cuerpos 3D extruidos). Cuando se colocan sobre un cuerpo 3D genérico, los pads de dado se colocarán automáticamente a la altura del cuerpo bajo el centro del pad.

En este ejemplo, se utiliza un modelo en formato Parasolid como dado.
La inclusión de objetos de hilo de unión en la verificación de Component Clearance, para detectar violaciones de separación entre hilos de unión y otros objetos (que no sean hilos de unión) en el espacio 3D.

Un ejemplo de una colisión detectada entre un hilo de unión y un cuerpo 3D.

Tenga en cuenta que la distancia entre hilos de unión se detecta, como antes, mediante el uso de una regla de Wire Bonding rule.
Los objetos de hilo de unión ahora se incluyen al exportar una PCB a formatos STEP y Parasolid.

Además, los colores utilizados para los hilos de unión en el diseño de PCB ahora se tienen en cuenta al colocar una vista de fabricación de la placa, una vista de ensamblaje de la placa y una vista de componente en un plano de fabricación de PCB (*.PCBDwf). Puede elegir usar el color de capa o el color de sobrescritura (si se especifica para los hilos de unión en el lado de la PCB).

Un ejemplo de la vista de ensamblaje de placa de Draftsman con hilos de unión mostrados con sus colores de sobrescritura. Tenga en cuenta que la capa de Wire Bonding correspondiente debe estar habilitada en la pestaña Layer del panel Properties de la vista.

Un ejemplo de la vista de fabricación de placa de Draftsman con hilos de unión mostrados con sus colores de sobrescritura. Tenga en cuenta que la capa de Wire Bonding correspondiente debe estar habilitada en la pestaña Layer del panel Properties de la vista.

Un ejemplo de la vista de componente de Draftsman con hilos de unión mostrados con sus colores de sobrescritura.

Además, al usar el soporte mejorado para hilos de unión, están disponibles las siguientes funciones:

Bond Wires está disponible como objeto agregado al Filtro de selección, accesible desde la Barra activa y el panel Properties (filtrado previo y posterior a la selección) – .
Bond Wire se ha agregado como un tipo de objeto distinto (al filtrar la visualización de objetos) en los paneles PCB List y PCBLIB List – .
Al usar Conjuntos de capas, las capas Die y Wire Bonding ahora forman parte del conjunto de capas Signal Layers – .

Esta función está en Open Beta y está disponible cuando la opción PCB.Wirebonding.3DImprovements está habilitada en el cuadro de diálogo Advanced Settings dialog.

Para obtener más información sobre wire bonding, consulte la página Wire Bonding.

Mejoras en la gestión de datos

Panel Design Reuse mejorado (Open Beta)

Esta función le ofrece el panel Design Reuse mejorado y más reciente al trabajar con bloques de reutilización y fragmentos.

Esta función está en Open Beta y está disponible cuando la opción UI.ModernDesignReusePanel está habilitada en el cuadro de diálogo Advanced Settings dialog. Para permitir más desarrollo y retrabajo, la función “Formal Design Reuse Blocks” se ha eliminado de Closed Beta, junto con su opción asociada (System.DesignReuse2.0).

Para obtener más información, consulte la página Working with Reuse Blocks.

Gestión mejorada de modelos de footprint en el Item Manager

El Item Manager ha sido mejorado para abordar el caso en que un componente de Workspace tiene definidos varios modelos de footprint y posteriormente cambia el nombre del modelo asignado actualmente.

Un componente de Workspace puede tener asignados varios modelos de footprint. Si posteriormente cambia el nombre del modelo de footprint asignado actualmente y se guarda de nuevo en el Workspace (lo que crea una nueva revisión del modelo de footprint), y luego el propio componente de Workspace se guarda de nuevo en el Workspace (creando una nueva revisión del componente que usa la nueva revisión del modelo de footprint), las instancias del componente ya colocadas en un diseño necesitan una actualización a la revisión más reciente. En este caso, pueden utilizarse los comandos Automatch y Update to latest revision del Item Manager. Estas funciones ahora asignan correctamente la revisión más reciente del modelo de footprint cuyo nombre ha cambiado.

Las instancias de un componente que tienen varios footprints asignados se colocan en un diseño (R207 y R208).

Los nombres de los modelos de footprint asignados al componente han sido cambiados.

Después de usar la función Update to latest en el Item Manager, los footprints se asignan correctamente a los componentes actualizados.

Para obtener más información sobre el Item Manager, consulte la página Managing Content with the Item Manager.

Comprobación de revisión más reciente en la edición por lotes de componentes

La comprobación de regla de componente Revision that is being edited is not latest ahora se observa correctamente al editar uno o más componentes de Workspace usando el editor de componentes en modo Batch Component Editing mode. Esto garantiza que las infracciones se marquen al editar un componente que no sea la revisión más reciente disponible en el Workspace.

En el ejemplo que se muestra a continuación, se están editando cuatro revisiones de componente en el editor de componentes en modo Batch Component Editing. Ninguna revisión es la más reciente (es decir, hay revisiones posteriores de estos componentes disponibles en el Workspace) y se marca una infracción para cada revisión.

Para obtener más información sobre cómo verificar un componente antes de guardarlo en un Workspace, consulte la página Validating a Component.

Función hecha totalmente pública en Altium Designer 26.5

La siguiente función ahora es oficialmente pública con esta versión:

Optimización de carga de plantillas de pads y vías

Función adicional en Altium Designer 26.5

Compatibilidad parcial con repositorios LFS: Con esta versión está disponible una nueva opción de configuración avanzada, VCS.AllowLFSRepos , en el cuadro de diálogo Advanced Settings dialog que, cuando está habilitada, restaura la capacidad parcial anterior de usar repositorios LFS al trabajar con control de versiones Git. PRECAUCIÓN: Altium Designer no admite completamente el trabajo con repositorios LFS y, en algunos casos, hacerlo puede provocar la pérdida de datos del usuario.

Versión 26.4

Altium Designer Develop – Released: 19 March 2026 – Version 26.4.1 (build 13)
Altium Designer Agile – Released: 19 March 2026 – Version 26.4.1 (build 25)
Altium Designer – Released: 19 March 2026 – Version 26.4.1 (build 12)

Notas de la versión de Altium Designer

Key Highlights

Mejora de diseño de PCB

Separación en eje Z (Open Beta)

Esta versión agrega una nueva regla de diseño Z-Axis Clearance tanto al Constraint Manager como al cuadro de diálogo PCB Rules and Constraints Editor anterior (no accesible en Document View). Esta regla, que forma parte de la categoría Electrical, puede utilizarse para comprobar las separaciones mínimas entre varias primitivas en distintas capas de cobre.

En el Constraint Manager, la restricción Z-Axis Clearance puede especificarse al definir separaciones eléctricas entre clases de redes y/o pares diferenciales (desde la vista Clearances) y también agregando una nueva regla avanzada de este tipo (desde la vista All Rules, cuando se accede al Constraint Manager desde la PCB).

También puede agregar una regla de este tipo a una directiva de conjunto de parámetros cuando se coloca en un esquemático.

La nueva regla es compatible tanto con DRC en línea como por lotes (habilitada de forma predeterminada para DRC por lotes) y con los mecanismos de infracción asociados (detalles/superposición, ambos también deshabilitados de forma predeterminada). Con la visualización de Violation Details habilitada para la regla (página PCB Editor – DRC Violations Display page del cuadro de diálogo Preferences), el texto en el espacio de diseño de PCB se presenta en el formato:

< [RuleValue] ([Actual Z-Axis Clearance Value]; XY: [Z-Axis Clearance Projected on XY])

Donde [RuleValue] es la restricción especificada en la regla y [Actual Z-Axis Clearance Value] es la distancia más corta, en diagonal, entre los bordes de primitivas en distintas capas.

En otros lugares dentro del software, se usa el siguiente formato:

Z-Axis Clearance: ([Actual Z-Axis Clearance Value] < [RuleValue]) Between [Object1Description] And [Object2Description]

La nueva regla también es compatible con:

Vertidos de polígonos (sólidos y tramados) y planos internos

Tenga en cuenta que los vaciados se crean para polígonos solo cuando se detecta una infracción entre un polígono y objetos de otros tipos (tracks, pads, etc.). Aunque se detectan separaciones e infracciones entre vertidos de polígonos en diferentes capas de señal, en este caso no se crean vaciados automáticamente.

Tenga en cuenta también que, aunque se detectan separaciones e infracciones entre objetos (colocados en capas de señal) y planos internos (por la distancia más corta), dichas infracciones deben resolverse manualmente.
La función PCB CoDesign

Al abrir una PCB que contiene reglas/restricciones Z-Axis Clearance definidas en una versión anterior de Altium Designer que no admite esta función, las reglas se perderán.

Esta función está en Open Beta y está disponible cuando la opción PCB.Rules.ZAxisClearanceRule está habilitada en el cuadro de diálogo Advanced Settings dialog.

Para obtener más información, consulte la página Electrical Rule Types.

Mejora del Constraint Manager

Se agregaron valores mínimos, máximos y preferidos para diámetro y tamaño de agujero

Ahora puede especificar valores mínimos (Min), máximos (Max) y preferidos (Preferred) por separado para Diameter y Hole Size al definir una regla Routing Via Style en la vista Physical , además de la definición preferida por plantilla. Esto permite definir restricciones más específicas.

Además, al acceder al Constraint Manager desde la PCB o al configurar restricciones para un apilado de capas específico, ahora puede alternar entre la vista expandida Min/Max Preferred y la vista Templates eligiendo la pestaña deseada.

La pestaña Min/Max Preferred le permite especificar los valores mínimo (Min), Preferred y máximo (Max) para el diámetro y el tamaño del agujero.

La pestaña Templates muestra el Diameter y el Hole Size de la plantilla seleccionada.

Para obtener más información, consulte la página Defining Design Requirements Using the Constraint Manager.

Mejoras en la gestión de datos

Combinación de datos de proveedores (Open Beta)

Esta versión aporta una mejora clave al utilizar la función de sincronización de proveedores de piezas personalizadas de Altium Designer (más información) para mapear datos de proveedores desde una fuente de base de datos especificada a los datos de cadena de suministro del Workspace.

Los datos de proveedores de su Custom Parts Provider configurado ahora se combinan con Altium Parts Provider para presentar toda la información de proveedores unificada en cualquier lugar donde se presenten datos de proveedores (SPN) en la interfaz del software, incluidos el panel Manufacturer Part Search, ActiveBOM y al agregar opciones de pieza.

Cuando se explora una pieza de fabricante en la categoría Custom Parts Provider del panel Manufacturer Part Search, se muestran para esta pieza SPN tanto de Custom Parts Provider como de Altium Parts Provider.

De manera similar, cuando se explora una pieza de fabricante en otra categoría (por ejemplo, Capacitors, como se muestra en este ejemplo), se muestran para esta pieza SPN tanto de Altium Parts Provider como de Custom Parts Provider.

Se muestran SPN de Altium Parts Provider y de Custom Parts Provider en los elementos de la interfaz donde se presentan opciones de pieza (en este ejemplo, el panel Components).

Los SPN de Altium Parts Provider y de Custom Parts Provider también se muestran en la región de soluciones de un documento ActiveBOM.

Esta función solo está disponible cuando está conectado a un Workspace en la plataforma Altium que tenga habilitado BOM Portal. No está disponible cuando está conectado a un Workspace de Enterprise Server local.

Esta función está en Open Beta y está disponible cuando la opción EDMS.CustomOffersMerge está habilitada en el cuadro de diálogo Advanced Settings dialog.

Para obtener más información sobre la sincronización de una base de datos de cadena de suministro con datos de Workspace, consulte la página Supply Chain Database to Workspace Data Synchronization.

Capacidad de cambiar el estado del ciclo de vida desde ActiveBOM

Ahora tiene la posibilidad de cambiar el estado del ciclo de vida de los componentes seleccionados directamente desde un documento ActiveBOM (*.BomDoc). En el submenú Change State del menú contextual de ActiveBOM puede encontrarse un nuevo comando Operations.

Tenga en cuenta que el proceso solo incluirá componentes de su Workspace conectado.

Para obtener más información, consulte la página Managing Item Revision Lifecycle.

Cambios en la interfaz de configuración avanzada de uso compartido

Al compartir un diseño activo o una instantánea de diseño mediante el cuadro de diálogo Share, el antiguo cuadro de diálogo al que se accedía desde el control Advanced Settings ha sido rediseñado como una ventana emergente.

Al compartir un diseño activo, las opciones de compartir y descarga ahora se agrupan por Member Rights (para miembros del Workspace) y Guest and External Share Rights (para usuarios invitados externos con quienes se han compartido proyectos). La confirmación de los cambios se realiza haciendo clic en un botón específico de vuelta en el cuadro de diálogo principal Share.

Al compartir una instantánea de diseño con personas específicas, la configuración avanzada también puede encontrarse en una nueva ventana emergente.

Para obtener más información sobre el uso compartido de diseños, consulte la página Sharing a Design.

Comando “Create Tag” mejorado

El comando Create Tag ha sido restaurado en el submenú History & Version Control. El comando también se ha mejorado al introducir un valor para la etiqueta. Si se usa un carácter no válido, el icono aparece en el cuadro de diálogo Create Tag. Pase el cursor sobre el icono para ver una “sugerencia” sobre qué caracteres están permitidos, es decir, letras, números, punto (“.”), guion (“-”), almohadilla (“#”) y guion bajo (“_”); actualice la etiqueta según sea necesario.

Acceda al comando recién restaurado haciendo clic con el botón derecho en un proyecto en el panel Projects y, a continuación, seleccionando History & Version Control.

Cuando se usa un carácter no válido en el nombre de la etiqueta (“*” se usa en el ejemplo), se muestra una sugerencia que enumera los caracteres permitidos.

Para obtener más información, consulte la página Browsing the History of a Project.

Compatibilidad con bases de datos PostgreSQL en funciones de sincronización

Las funciones de sincronización Custom Parts Provider Synchronization y Components Synchronization de Altium Designer se han mejorado para admitir ahora bases de datos PostgreSQL.

Para obtener más información sobre las funciones de sincronización, consulte las páginas Component Database to Workspace Data Synchronization y Supply Chain Database to Workspace Data Synchronization.

Mejora de BOM CoDesign

Comando “Explore Suggested Component” mejorado

Al usar la función BOM CoDesign y, en particular, el comando Explore Suggested Component (de la sección Differences del panel Properties), si el componente sugerido no es la revisión más reciente, esa revisión específica ahora se abrirá en el panel Components.

Aunque la revisión sugerida del componente CMP-009-00009-5 no es la más reciente (la revisión CMP-009-00009-6 del mismo componente existe en la biblioteca), el comando Explore Suggested Component ahora abre la revisión sugerida en el panel Components.

Para obtener más información sobre la función BOM CoDesign, consulte la página BOM CoDesign.

Función hecha totalmente pública en Altium Designer 26.4

La siguiente función ahora es oficialmente pública con esta versión:

La expansión predeterminada de la máscara de soldadura ahora es 0 mils

Funciones adicionales en Altium Designer 26.4

La biblioteca Open CASCADE para documentos de ensamblaje multitarjeta (Open Beta): Con esta versión está disponible una nueva opción de configuración avanzada, System.MBAEngine.UseOpenCascade , en el cuadro de diálogo Advanced Settings dialog que cambia el uso de la biblioteca C3D para el modelado geométrico de un documento de ensamblaje multitarjeta (*.MbaDoc) por la biblioteca Open CASCADE cuando se habilita. Tenga en cuenta que, al abrir en esta versión un documento de ensamblaje multitarjeta antiguo (de una versión anterior del software) con la opción habilitada, se eliminarán los mates creados. Puede elegir entre mantener las posiciones relativas de las partes del ensamblaje o colocarlas en línea. Tendrá la opción de crear una copia de seguridad de la versión anterior en el momento de la apertura.
JSON Web Token (Open Beta): Con esta versión está disponible una nueva opción de configuración avanzada, EDMS.CloudLoginByJWT , en el cuadro de diálogo Advanced Settings dialog que, cuando se habilita, utiliza un JWT (JSON Web Token) para la identificación y autenticación del usuario al conectarse desde Altium Designer a un Workspace en la plataforma Altium.

Versión 26.3

Altium Designer Develop – Released: 5 February 2026 – Version 26.3.0 (build 5)
Altium Designer Agile – Released: 5 February 2026 – Version 26.3.0 (build 18)
Altium Designer – Released: 5 February 2026 – Version 26.3.0 (build 6)

Notas de la versión de Altium Designer

Key Highlights

Mejora de diseño de PCB

Soporte mejorado para formatos SOLIDWORKS y Parasolid

Se ha añadido compatibilidad con modelos SOLIDWORKS 2024 y 2025 (*.SldPrt) al trabajar con 3D bodies.
La exportación de una PCB al formato de archivo Parasolid (*.x_t) ahora usa Parasolid versión 35.1. Esto permite que versiones posteriores de SOLIDWORKS (2024 y 2025) abran/importen correctamente el archivo.

Para obtener más información, consulte la página Mechanical Data Import-Export Support.

Mejoras en el diseño de arneses

Visualización de cables puente

Los cables puente definidos en un diagrama de cableado ahora se reflejan correctamente en el dibujo de layout asociado. Un cable puente conecta dos cavidades del mismo conector. Con un haz seleccionado en el dibujo de layout, la región Bundle Objects del panel Properties ahora incluirá dichos cables puente que comienzan y terminan en el mismo punto de conexión como parte de ese haz.

Estos cables solo tendrán la opción de definir su longitud manualmente. El valor introducido se incluirá entonces en el documento ActiveBOM del proyecto de arnés y en el plano de fabricación (tabla BOM y lista de cableado).

En este ejemplo de diseño de arnés, el cable W7 conecta cavidades del mismo conector (P3) en el diagrama de cableado y, por lo tanto, se considera un cable puente.

En el dibujo de layout del diseño, el cable W7 se enumera como un objeto del haz conectado a P3.

Para obtener más información, consulte la página Creating the Layout Drawing.

Función “Update From Libraries” mejorada

La actualización desde bibliotecas (Tools » Update From Libraries) se ha mejorado para diagramas de cableado (*.WirDoc) y dibujos de layout (*.LdrDoc) de diseños de arneses.

Cuando se accede a la función desde un diagrama de cableado, ahora también se incluyen los cables, los componentes de cavidad y las piezas asociadas.
Cuando se accede a la función desde un dibujo de diseño, ahora también se incluyen los recubrimientos de arnés, las etiquetas de diseño y las piezas asociadas.

Tenga en cuenta que, para que un objeto mencionado anteriormente se incluya en la actualización, el componente asignado al objeto debe incluir un enlace a un símbolo esquemático.

Para obtener más información, consulte las páginas Defining the Wiring Diagram y Creating the Layout Drawing.

Mejora de la plataforma

El Master Services Agreement sustituye al EULA

El Acuerdo de licencia de usuario final (EULA) ha sido sustituido por el Master Services Agreement (MSA) al instalar Altium Designer Develop o Altium Designer Agile.

Para obtener más información, consulte las páginas Installing & Managing Altium Designer Develop y Installing & Managing Altium Designer Agile .

Versión 26.2

Altium Designer Develop – Released: 8 January 2026 – Version 26.2.0 (build 10)
Altium Designer Agile – Released: 8 January 2026 – Version 26.2.0 (build 28)
Altium Designer – Released: 8 January 2026 – Version 26.2.0 (build 7)

Notas de la versión de Altium Designer

Key Highlights

Mejoras en wire bonding

Compatibilidad con PCB panelizadas

Ahora se muestran los bond wires y las die pads al visualizar un documento de PCB panelizada en 3D.

Además, ahora se admite la generación de un Wire Bonding Table Report a partir de un documento de PCB panelizada.

Para obtener más información sobre las PCB panelizadas, consulte la página Board Panelization.

Una nueva palabra clave de consulta para detectar bond wires

Hay disponible una nueva IsBondwire palabra clave de consulta (comprobación de tipo de objeto PCB) al construir expresiones de consulta lógica para usar en el filtrado de objetos en una PCB/PcbLib o en la definición del alcance de una regla de diseño.

Para obtener más información, consulte la página Object Type Checks.

Mejora en el diseño de arneses

Capacidad para colocar un punto de ruptura de haz de arnés

Ahora se puede colocar un punto de ruptura, que se utiliza como indicación de que el haz no está a escala (NTS), en un haz de arnés en el dibujo de diseño del arnés (*.LdrDoc). El haz mostrará un símbolo de ruptura en el centro de su segmento más largo, como se muestra en la primera imagen a continuación, y las propiedades mostrarán el Drawn Length, que refleja la longitud del haz tal como está dibujado en el espacio de diseño. Normalmente, la longitud física del haz será considerablemente mayor. Cuando se establece el campo Length (longitud física real) y difiere de la longitud dibujada, el haz mostrará un símbolo de ruptura en el centro de su segmento más largo para indicar que el haz no está a escala (NTS). Para colocar una ruptura, habilite la opción Add Break Symbol en la región Properties de las propiedades del haz. Los recubrimientos de arnés que cubran un haz de arnés con un punto de ruptura también mostrarán la ruptura en la misma ubicación. Si el recubrimiento del arnés termina en el punto de ruptura del haz, el recubrimiento se dibujará ligeramente más largo, como se muestra en la segunda imagen.

Un punto de ruptura colocado en un haz

Un recubrimiento colocado sobre un punto de ruptura colocado

Para obtener más información, consulte la página Creating the Harness Layout Drawing.

Mejora en la gestión de datos

Capacidad para conservar el estado del ciclo de vida al sincronizar componentes

Con esta versión, ahora puede conservar el estado del ciclo de vida al realizar la sincronización de componentes entre su Workspace y su base de datos de componentes mediante la función Components Synchronization de Altium Designer.

Esta capacidad se facilita mediante una nueva opción Preserve lifecycle state. Con la fuente de datos (tabla) seleccionada en el documento Components Synchronization Configuration (*.CmpSync), esta opción puede encontrarse en la sección Advanced del panel Properties.

Tenga en cuenta que esta capacidad está disponible para quienes tengan asignado el permiso operativo Allow to skip lifecycle state change for new revisions (obtenga más información sobre Setting Global Operation Permissions for a Workspace).

Para obtener más información sobre la función Components Synchronization, consulte la página Component Database to Workspace Data Synchronization.

Funciones hechas completamente públicas en Altium Designer 26.2

Las siguientes funciones ahora son oficialmente públicas con esta versión:

BOM CoDesign - disponible desde la versión 25.1
Excluding Supplier-related Fields from BOM Comparison Result - disponible desde la versión 26.1

Versión 26.1

Altium Designer Develop – Released: 3 December 2025 – Version 26.1.0 (build 6)
Altium Designer Agile – Released: 3 December 2025 – Version 26.1.0 (build 13)
Altium Designer – Released: 3 December 2025 – Version 26.1.0 (build 7)

Notas de la versión de Altium Designer

Key Highlights

Mejora en el diseño de PCB

El valor predeterminado de la regla de expansión de máscara de soldadura ahora es 0 mils (beta abierta)

De acuerdo con la norma IPC-7351B en relación con los valores predeterminados del padstack, donde las aperturas de la máscara de soldadura suelen tener una relación 1:1 con el tamaño del pad, los valores de la regla Solder Mask Expansion (en documentos PCB) y de la expansión de máscara de soldadura controlada por reglas (en documentos de biblioteca PCB) ahora se establecen en 0 mil de forma predeterminada (anteriormente, 4 mil).

Para una biblioteca PCB (*.PcbLib), la compatibilidad con estos nuevos valores predeterminados está a nivel de biblioteca, heredados por todas las huellas de componentes creadas en ella. La misma PCBlib mostrará, para toda expansión de máscara de soldadura controlada por reglas de objetos, una expansión de 4 mil al abrirse en una versión anterior de Altium Designer y una expansión de 0 mil al abrirse en esta versión y posteriores, como se muestra a continuación para un objeto pad.

Para un documento PCB (*.PcbDoc), todas las reglas existentes de Solder Mask Expansion conservan sus valores iniciales. Los valores predeterminados utilizados para cualquier regla creada recientemente se determinan según la versión de Altium Designer en la que se creó esa regla y no cambiarán al abrirla en otra versión de Altium Designer. Por lo tanto, el valor predeterminado es una expansión de 4 mil cuando se crea en una versión anterior de Altium Designer y se abre en cualquier otra versión, y una expansión de 0 mil cuando se crea en esta versión (o posterior) y se abre en cualquier otra versión, como se muestra a continuación.

Una regla de diseño Solder Mask Expansion recién creada en el Constraint Manager.

Una regla de diseño Solder Mask Expansion recién creada en el cuadro de diálogo PCB Rules and Constraints Editor.

Las ventanas de vista previa relacionadas en los paneles aplicables (PCB Library, Manufacturer Part Search, Components y Explorer) también se han actualizado para mostrar correctamente la nueva expansión predeterminada de 0 mil al visualizar un documento recién creado en esta versión.

Para obtener más información sobre la regla de diseño Solder Mask Expansion, consulte la página Mask Rule Types.

Esta función está en beta abierta y está disponible cuando la opción PCB.SolderMaskZeroExpansion está habilitada en el cuadro de diálogo Advanced Settings dialog.

Mejora del Constraint Manager

Se añadió la capacidad de filtrar clases

Se ha implementado la capacidad de filtrar clases en la vista Clearances del Constraint Manager para facilitar el trabajo con una gran cantidad de clases. Esto permite la construcción de filtros (o agrupaciones) de clases para poder alternar entre subconjuntos específicos de la matriz de separaciones y trabajar con ellos.

Use el botón situado en la parte superior derecha de la vista Clearances para acceder a una ventana emergente desde la que puede crear, editar, eliminar y habilitar/deshabilitar filtros.

Para crear un filtro nuevo, haga clic en el botón y, a continuación, haga clic en el botón en la ventana emergente que aparece.

Defina un nombre único para el nuevo filtro, habilite el grupo requerido de clases y haga clic en .

Con un filtro creado, use los controles disponibles en la ventana emergente para habilitarlo, deshabilitarlo, editarlo o eliminarlo según sea necesario. Tenga en cuenta que, cuando un filtro está habilitado, el botón de la parte superior derecha se muestra como .

Para obtener más información sobre cómo trabajar con la matriz de separaciones, consulte la página Defining Design Requirements Using the Constraint Manager.

Mejora de Draftsman

Importación DXF mejorada en documentos Draftsman (beta abierta)

Esta función añade compatibilidad para importar archivos DXF versión R12 y posteriores en documentos de dibujo de fabricación (*.PCBDwf, *.HarDwf, *.MbDwf). Ahora también se admite la importación de archivos DXF que incluyan splines.

Para obtener más información sobre la importación de archivos DXF, consulte la página Draftsman Placement & Editing Techniques.

Esta función está en beta abierta y está disponible cuando la opción Draftsman.TeighaNet está habilitada en el cuadro de diálogo Advanced Settings dialog.

Mejora en wire bonding

Primitivas de bond wire en paneles

Ahora los bond wires se presentan con el tipo correcto (Bond Wire) en los siguientes lugares:

La región Primitives del panel PCB, con un componente seleccionado en el modo Nets mode
La región Component Primitives del panel PCB, con una red seleccionada en el modo Components mode
El panel PCB Library panel, con una huella seleccionada.

Seleccionar una primitiva bond wire seleccionará/resaltará ese bond wire dentro del espacio de diseño.

Además, ahora está disponible una opción correspondiente Show Bond Wires en el menú contextual al hacer clic con el botón derecho en una región, para alternar la visibilidad de los bond wires.

Para obtener más información sobre wire bonding, consulte la página Wire Bonding.

Mejora en diseño 3D-MID

Comprobación de reglas de diseño 3D-MID (beta abierta)

Esta versión proporciona comprobación por lotes de reglas de diseño (DRC) para infracciones de reglas de ancho, separación, longitud y longitudes ajustadas, con respecto a las pistas enrutadas en su sustrato 3D. Tenga en cuenta que, aunque un informe DRC generado proporcionará información para todas estas comprobaciones, solo las infracciones de separación se resaltarán dentro del espacio de diseño.

Configure los ajustes de DRC en el cuadro de diálogo Design Rule Checker (Tools » Design Rule Check). Use la configuración Rules To Check del cuadro de diálogo para seleccionar los tipos de regla que se comprobarán.

Las infracciones detectadas de las reglas de separación se resaltan en el espacio de diseño.

Todas las infracciones detectadas se enumeran en el documento de informe.

Para obtener más información, consulte la página 3D-MID Design.

Esta función está en beta abierta y está disponible cuando la opción 3DLayout.DRC está habilitada en el cuadro de diálogo Advanced Settings dialog.

Mejora en diseño multitarjeta

Capacidad para definir el “tipo de terminación” para entradas de arnés

El Termination Type de una entrada de arnés ahora puede definirse en un esquema multitarjeta. Los tipos de terminación disponibles son:

Connector – la opción estándar utilizada al conectar a un conector de acoplamiento en la PCB. Normalmente implica conectores estándar montados en placa.
Crimps/Ferrules – los cables individuales se terminan con crimps o férulas antes de insertarse en el conector del lado de la PCB.
Wire termination – los cables se cortan al ras en el extremo del arnés y se atornillan o sueldan directamente a la PCB. Esto es común en conexiones directas de cable a placa, como con algunos conectores JST.

La información se refleja en las propiedades de la entrada de arnés seleccionada y de la entrada de módulo correspondiente.

Seleccione el Termination Type requerido para una entrada de arnés en su panel Properties cuando la entrada esté seleccionada.

Las propiedades de la entrada de arnés (incluido su Termination Type) se reflejan en la región Mated Component del panel Properties cuando se selecciona la entrada de módulo correspondiente. Las propiedades de la entrada de arnés pueden cambiarse desde allí si es necesario.

Para obtener más información sobre cómo trabajar con conexiones en un esquema multitarjeta, consulte la página Working with Connections.

Mejoras en el diseño de arneses

Sincronización mejorada de cables

Ahora se reconocen los cables de arnés conectados con una ruptura de cable incluso si tienen diferentes ID de elemento de diseño. Además, ahora se comparan todos los segmentos de cable con el mismo designador conectados por la misma ruptura de cable (por número de pieza, comentario, color y todos los parámetros). Si se encuentra alguna diferencia, se informa la infracción Mismatched parameters in connected wire segments. También aparece una advertencia en el panel Properties del cable y del símbolo de ruptura de cable indicando que se ha detectado un conflicto entre los parámetros. Haga clic en Synchronize dentro de la advertencia para abrir el cuadro de diálogo Conflict Wire Parameters, que le permite elegir qué parámetros usar para el segmento de cable.

Propiedades y parámetros del cable antes de la sincronización

Aparece una advertencia en el panel Properties que indica que existe un conflicto entre parámetros. Después de hacer clic en Synchronize en la advertencia, se abre el cuadro de diálogo Confirm Wire Parameters. Seleccione la opción deseada y luego haga clic en OK para realizar la sincronización.

La infracción Mismatched parameters in connected wire segments en el cuadro de diálogo Project Options

Después de la sincronización, las propiedades de los segmentos de cable se han sincronizado.

Capacidad para colocar un recubrimiento sobre un punto de unión

Ahora puede aplicar/extender un recubrimiento de arnés over un punto de unión (un punto de conexión en el dibujo de diseño donde se unen dos o más haces) en el dibujo de diseño del arnés (*.LdrDoc). Esto elimina la necesidad de tener recubrimientos de arnés separados entre puntos de unión en una sección que contiene varios conectores.

Además, el inicio de un recubrimiento ahora se toma como el punto más a la izquierda y más arriba de su trayecto, y ese trayecto ahora incluye solo los haces sobre los que se apoya el recubrimiento.

Para obtener más información, consulte la página Creating the Layout Drawing.

El campo Quantity en la BOM cambió a “As Required” para determinados objetos

Los cables, los cables multipolares y los recubrimientos de arnés son objetos basados en longitud y su valor se muestra en el campo Length . Para evitar confusiones, el campo Quantity para las entradas de cable, cable multipolar y recubrimiento de arnés en una tabla Bill Of Materials y en un documento ActiveBOM en un documento de dibujo de fabricación (*.HarDwf) ahora es As Required.

Para obtener más información, consulte la página Managing Your Bill of Materials (BOM) with ActiveBOM.

Agrupación de pines mejorada en la lista de cableado

Se ha mejorado la agrupación de pines en una lista de cableado colocada en un documento de fabricación de arnés (*.HarDwf). A partir de esta versión, la agrupación automática se aplica al conector con más cables, y todas sus cavidades se agrupan correctamente en la columna From de la lista de cableado, como se muestra en la imagen siguiente.

Libro de Excel para fabricantes de arneses

Se añadió la capacidad de generar, mediante un Output Job, un único libro de Excel que contenga datos para uso de fabricantes de arneses. Para facilitar esto, hay disponible un nuevo generador de salida – Manufacturing Data – en la sección Report Outputs.

El libro generado incluye cuatro hojas distintas:

Bill of Materials – útil para la generación rápida de cotizaciones.
Wiring List – para uso con máquinas de procesamiento de cables.
Labels – un resumen de las etiquetas físicas que se imprimirán para los haces de arnés, para uso con impresoras Zebra u otras.
Coverings – un resumen de los recubrimientos que se aplicarán sobre los haces de arnés.

Se recomienda usar el documento ActiveBOM del proyecto de diseño de arnés como fuente de la salida Manufacturing Data.

Para obtener más información, consulte la página Preparing Reports.

Mejora de la plataforma

Cambio a .NET 8

Con esta versión, Altium Designer pasa de usar .NET 6 a .NET 8. Esto se incluye como parte de Altium Designer y le permite aprovechar funciones y desarrollos más recientes de .NET, incluidas mejoras generales de rendimiento.

Como parte de este cambio, Windows 7 y 8.x ya no son compatibles como sistema operativo base para ejecutar Altium Designer.
Cualquier extensión de terceros que se haya encontrado incompatible con .NET 8 se ha eliminado del software a partir de esta versión. Si posteriormente se actualizan estas extensiones para que sean compatibles con Altium Designer 26.1 (o posterior), contacte con beta.program@altium.com para que se vuelvan a añadir a la instalación.

Para obtener más información, consulte la página System Requirements.

WebView2 (beta abierta)

A partir de esta versión, WebView2 se utiliza para los elementos relacionados con el navegador dentro de Altium Designer (por ejemplo, la página Home). Esto proporciona acceso al motor de navegador web más reciente dentro de Altium Designer con solo actualizar Windows.

Esta función está en beta abierta y está disponible cuando la opción System.UseWebView2 está habilitada en el cuadro de diálogo Advanced Settings dialog. Tenga en cuenta que, cuando está deshabilitada o si un Workspace conectado no admite WebView2, se utilizará automáticamente CefSharp v.126.

Mejoras en la gestión de datos

Capacidad para copiar un proyecto de Workspace mediante flujo de trabajo de proceso

Se añadió compatibilidad para hacer una copia de un proyecto de Workspace utilizando flujos de trabajo de proceso definidos (y habilitados). Cuando se abre un proyecto de Workspace, haga clic con el botón derecho en la entrada del proyecto en el panel Projects y seleccione una definición de proceso activada (que forma parte del tema Project Creations) del submenú Make a copy of the managed project para comenzar a copiar el proyecto de acuerdo con el flujo de trabajo subyacente de ese proceso.

Para obtener más información, consulte la página Process-based Project Creation.

Se añadió la capacidad de conservar el estado del ciclo de vida al publicar modelos

Al publicar una nueva revisión de un modelo de componente (símbolo esquemático, huella PCB, modelo de simulación o cableado de arnés) en el Workspace conectado, ahora puede conservar el estado actual del ciclo de vida del modelo.

Para obtener más información sobre la edición de contenido del Workspace, consulte la página Creating & Editing Content.

Enlaces a comentarios de revisión de diseño

Cuando se añade un comentario como parte de una revisión de diseño, ahora se presenta un enlace a esa revisión (From <DesignReviewName>) dentro de una entrada correspondiente en el panel Comments And Tasks y en la ventana contextual de comentarios de ese comentario (dentro del espacio de diseño). Haga clic en el enlace para abrir la página Overview de la revisión en una nueva pestaña de su navegador predeterminado.

Para obtener más información sobre los comentarios en documentos, consulte la página Document Commenting.

Compatibilidad con tipos de datos adicionales con reconocimiento de unidades

Al definir un parámetro de usuario como parte de una plantilla de componente en un Workspace conectado en Altium Platform, ahora se admiten los siguientes tipos de datos adicionales con reconocimiento de unidades:

Área (mm²)
Bar (bar)
Bit
Candela (cd)
Decimal
Entero
Julio (J)
Lumen (lm)
Milímetro (mm)
Pascal (Pa)
Libras por pulgada cuadrada (psi)
Revoluciones por minuto (rpm)
Siemens (S)
Tesla (T)

Los parámetros que usan estos nuevos tipos de unidades son compatibles en varias áreas del software, incluido el panel Components, el editor de componentes (tanto en modo de edición individual como por lotes), y mediante la función Library Importer y Components Synchronization (en la sección Parameter Mapping del panel Properties).

Para obtener más información sobre los tipos de datos de parámetros de componentes con reconocimiento de unidades, consulte la página Component Templates.

Capacidad para sincronizar elecciones de pieza al usar Components Synchronization

Se ha añadido la capacidad de definir y sincronizar información de elección de pieza mediante la función Components Synchronization y su documento relacionado Components Synchronization Configuration (*.CmpSync). El control de los parámetros sincronizados está disponible en la región Part Choices Mapping del panel Properties cuando se selecciona una tabla en el documento. Use los botones para agregar y eliminar pares de parámetros de elección de pieza (Manufacturer / Part Number) y las opciones del menú desplegable para definir la asignación. Cuando se definen asignaciones, los parámetros correspondientes aparecen en las columnas Part Choice n del área de cuadrícula del documento.

Tenga en cuenta que, después de ejecutar un proceso de sincronización, la lista de elecciones de pieza de un componente se sobrescribirá con las elecciones de pieza recién asignadas, con la excepción de cualquier elección de pieza que se haya agregado manualmente.

Para obtener más información sobre la función Components Synchronization, consulte la página Component Database to Workspace Data Synchronization.

Nueva advertencia sobre problemas al conectarse a un Workspace

Si hay un problema al conectarse a un Workspace y no es posible actualizar los estados VCS más recientes de los documentos del proyecto, el control Refresh VCS Statuses (con la advertencia correspondiente en la información sobre herramientas) aparece ahora junto a la entrada del proyecto en el panel Projects. Una vez que se restablezca la conexión, haga clic en la entrada para volver a sincronizar los estados VCS y ver los cambios más recientes.

Para obtener más información sobre cómo indicar el estado de los documentos, consulte la página Managing Project Documents.

Mejora de BOM CoDesign

Exclusión de campos relacionados con proveedores del resultado de comparación de la BOM (Open Beta)

Al comparar una ActiveBOM con una Managed BOM seleccionada mediante la función BOM CoDesign, cuando la configuración avanzada está deshabilitada, los datos relacionados con proveedores (parámetros Supplier y Supplier Part Number) se excluyen de Differences section en la pestaña Related BOMs del panel Properties cuando se ha accedido desde un documento ActiveBOM.

Para obtener más información sobre cómo explorar los resultados de comparación, consulte la página BOM CoDesign.

Esta función está en Open Beta y está disponible cuando la opción BOM.CoDesign.Comparison.IncludeSupplierData está deshabilitada en el cuadro de diálogo Advanced Settings dialog.

Mejoras de importación/exportación

Importaciones de diseños Allegro mejoradas

Todos los archivos de configuración necesarios ahora se incluyen en el archivo Allegro2Altium.bat, un archivo por lotes incluido en la instalación de Altium Designer y utilizado para convertir un archivo binario de Allegro (*.brd o *.dra) a formato ASCII (cuando dicho diseño/biblioteca no está en la misma PC que Altium Designer). Por lo tanto, solo se requiere el archivo bat para la importación y no se necesitan archivos adicionales.

Para obtener más información sobre cómo explorar los resultados de comparación, consulte la página Importing a Design from Allegro.

Compatibilidad con vistas alternativas de componentes de diseños xDX Designer

Los modos de vista alternativa para componentes ahora son compatibles, tanto en documentos esquemáticos generados como en documentos de biblioteca esquemática, al importar un diseño de xDX Designer.

Para obtener más información sobre cómo explorar los resultados de comparación, consulte la página Importing a Design from xDX Designer or DxDesigner.

Funciones totalmente públicas en Altium Designer 26.1

Las siguientes funciones ahora son oficialmente públicas con esta versión:

Pila detallada de pads para importaciones de Allegro - disponible desde 25.7
Optimización del panel Properties para propiedades de objetos PCB - disponible desde 25.7

Funciones adicionales en Altium Designer 26.1

Enlaces ocultos a repositorios VCS externos (Open Beta): Una nueva opción de configuración avanzada – VCS.HideProjectExternalRepositoriesLinks – está disponible en el Advanced Settings dialog con esta versión que, cuando está habilitada, oculta los enlaces a repositorios VCS externos (creados automáticamente al hacer que un proyecto bajo VCS externo esté disponible para un Workspace conectado) en la página Data Management – Design Repositories del cuadro de diálogo Preferences ().
Versión de Simbeor (Open Beta): Una nueva opción de configuración avanzada – PCB.SimbeorVersion – está disponible en el Advanced Settings dialog con esta versión. Esta función controla la versión de Simbeor utilizada en el cálculo del retardo y la impedancia (Simbeor 2020.3 (opción '0') o Simbeor 2023.1 (opción '1')).
Instanciación de vías (Open Beta): Una nueva opción de configuración avanzada – PCB.ViaInstancing – está disponible en el Advanced Settings dialog con esta versión. Cuando esta opción está habilitada, se utiliza el concepto de 'instanciación de vías', un enfoque para construir la geometría de una instancia de vía, en lugar de una plantilla de vía. Esto mejora el rendimiento y reduce tanto el consumo de memoria como el tiempo de creación de la escena.
Optimización de carga de plantillas de pads y vías (Open Beta): Una nueva opción de configuración avanzada – PCB.Performance.PadViaTemplate.LoadingOptimization – está disponible en el Advanced Settings dialog con esta versión, lo que acelera la carga de PCB al optimizar la carga de plantillas de pads y vías.
Optimización del procesamiento ECO (Open Beta): Una nueva opción de configuración avanzada – WSM.DotNetECOImplementation – está disponible en el Advanced Settings dialog con esta versión, lo que permite el uso de la funcionalidad acelerada de procesamiento ECO.

Versión para imprimir

Localizado por IA

Si encuentra un problema, seleccione el texto/imagen y presioneCtrl + Enterpara enviarnos sus comentarios.

Disponibilidad de funciones

Las funciones disponibles para usted dependen de qué solución de Altium tenga: Altium Develop, Altium Agile Teams, Altium Agile Enterprise o Altium Designer (con suscripción activa).

Si no ve una función documentada en su software actual, contacte con Ventas de Altium para obtener más información.

Documentación heredada

La documentación de Altium Designer ya no está versionada. Si necesita acceder a la documentación de versiones anteriores de Altium Designer, visite la sección Documentación heredada de la página de Otros instaladores.
